Was ist das für ein Festplatten/SSD Anschluss?

[Marti]

Hallo Zusammen

ich habe mir ein günstiges Spiele Notebook von ASUS gekauft. Die Details dazu hier:

https://www.asus.com/Laptops/ASUS-Laptop-X571GT/HelpDesk_Knowledge/

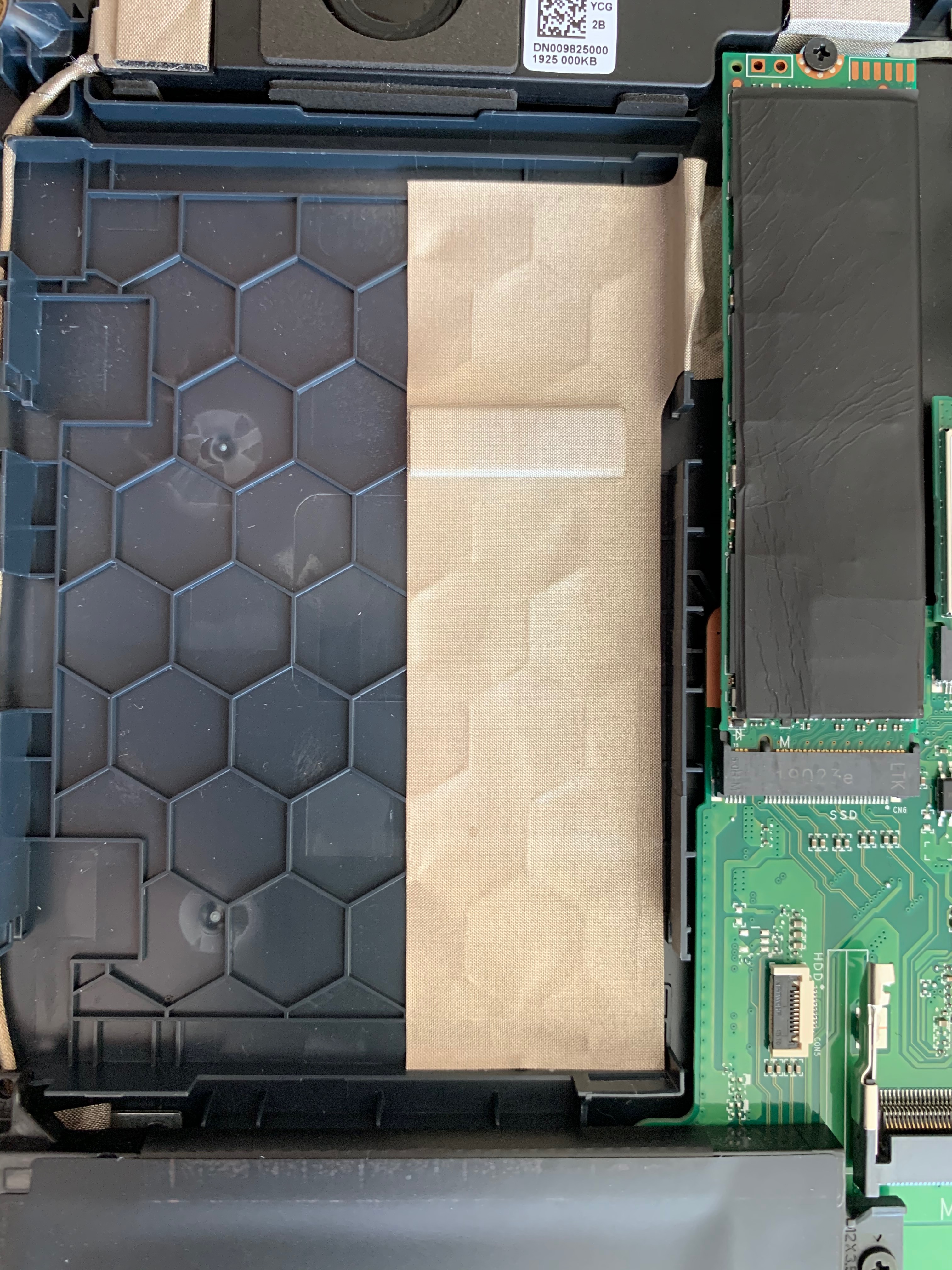

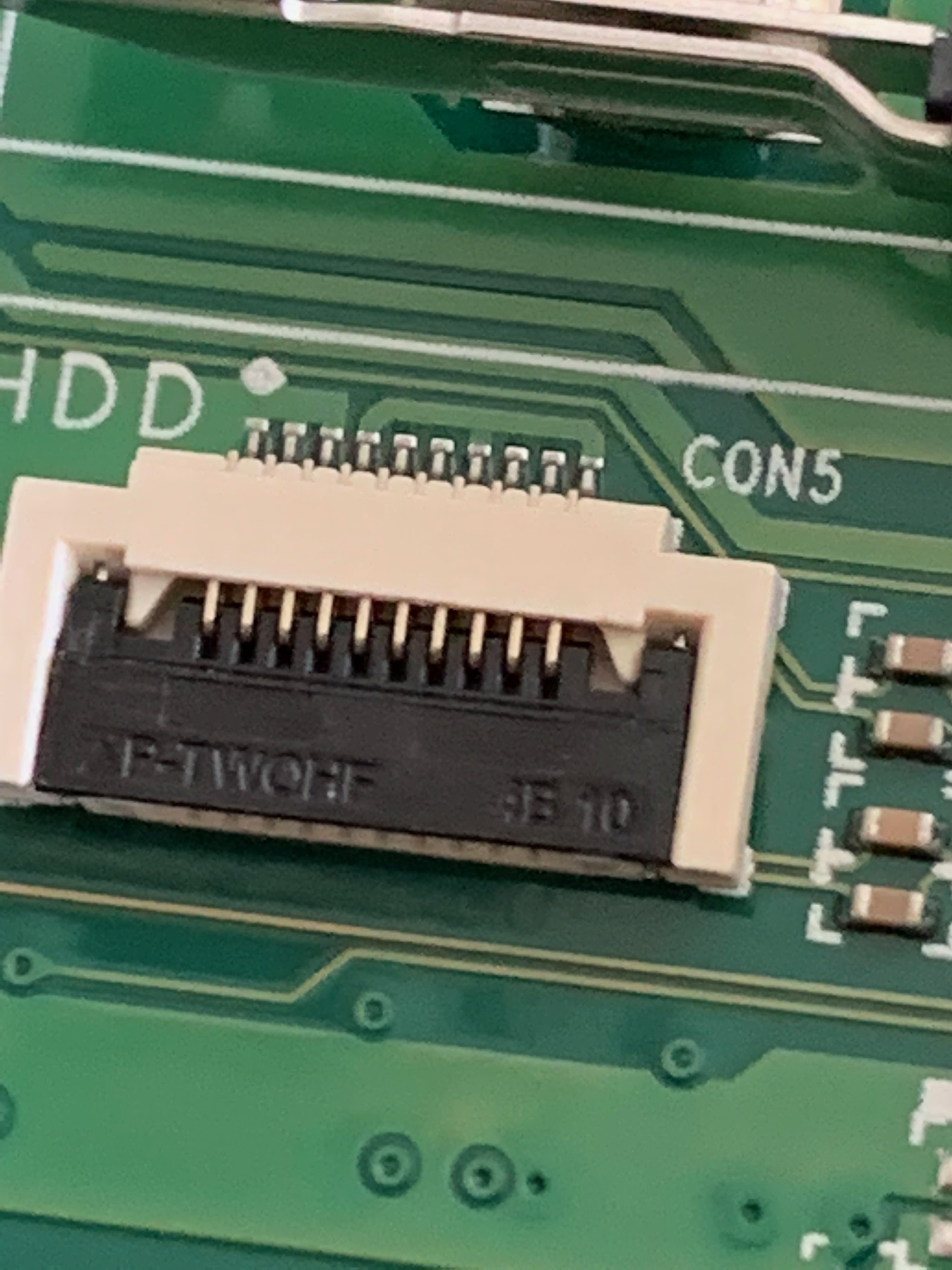

Nun wollte ich die Festplatte und den Arbeitsspeicher aufrüsten. Vorgweg, der ASUS Support hilft mir nicht weiter da angeblich keien Hardwareupgrades supportet werden. Der langen Rede kurzer Sinn: beim RAM dürfte es sich um SODIMM DD4 handeln, ich habe hier mal auf Risiko bestellt. Allerdings wollte ich auch eine interne Festplatte nachrüsten; Platz ist ja vorhanden (siehe Foto) nur der Anschlusstyp irritiert mich komplett. Habe das noch nie gesehen... Wisst ihr was ich hier für einen Anschlussadapter kaufen muss??? und wie wird der Strom übertragen???

Das einzige was ich im Netz gefunden habe ist dies hier:
https://www.ebay.com/itm/3238616115...::&pgrp=main:email&e=cl&mchn=em&s=ci&mail=sys

Wer kann mir helfen? Gruss und Danke.



[^R4iD]

dein Link sollte passen.. ohne Gewähr..

P.S. Satzzeichen sind KEINE Rudeltiere..



[G-Red]

und wie wird der Strom übertragen???

Du hast ja den Adapter bei eBay gefunden mit einem Daten- und Stromanschluß auf einer Seite und dem passenden Gegenstück auf der anderen für das Board. Ist das dann nicht offensichtlich worüber der Strom übertragen wird?



[Marti]

den habe ich mal auf Risiko gekauft (teures Lehrgeld bezahlt) weiss aber nicht ob es wirklich der richtige ist.



[iTzZent]

Ja, den kannst du auch gleich wieder zurück schicken... denn du benötigst ein 10 pin Kabel, das vom Ebay Angebot hat deutlich mehr (20-25 Pin). Das von dir benötigte Kabel wirst du wohl nur von Asus bekommen.

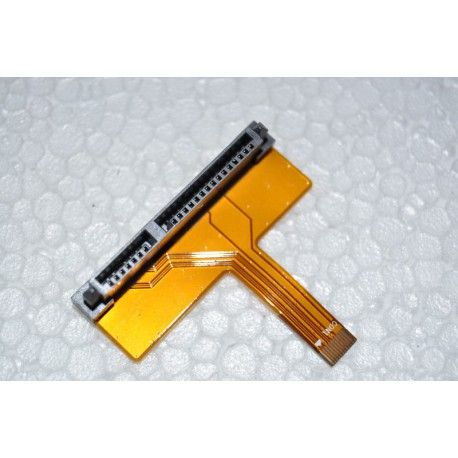

Der Anschluss ist auch keine Seltenheit und total im Notebookbereich. Hier z.B. der Adapter, welcher bei einem MSI GT72 zum Einsatz kommt:

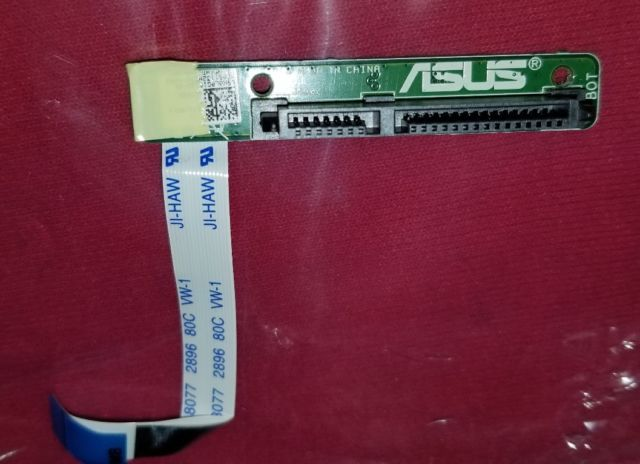

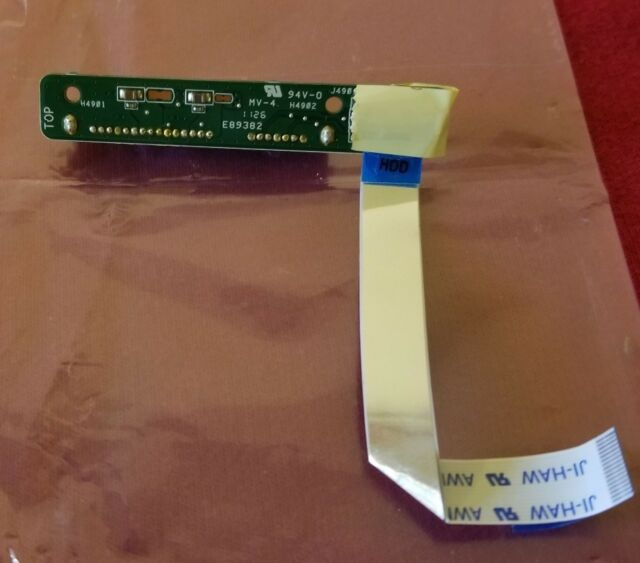

Das hier würde ehr passend sein: https://www.ebay.de/i/293098221418?...fbIjB7jYoc61Vuq2LEZCez37AIk_NyisaAjr3EALw_wcB

Oder auch das hier: https://www.ebay.de/i/173905569072?...FRjW8wnjf6pT-Y6ajuGAd6R-zi0ojKjUaAktgEALw_wcB wobei hier das Kabel selber wohl zu kurz sein wird...

Oder auch das hier: https://www.ebay.de/itm/Festplatten-Adapter-fur-den-1-Festplatten-Schacht-Original-fur-Asus-VivoBook-Fl/153464872764?_trkparms=aid=222007&algo=SIM.MBE&ao=2&asc=40735&meid=c19a2095be334087bb2ea7f265e62bfd&pid=100677&rk=6&rkt=30&sd=173905569072&itm=153464872764&pmt=0&noa=1&pg=2385738&_trksid=p2385738.c100677.m4598

Wie du siehst, einfach ist es nicht... aber auf die passende Pinbelegung sollte man schon achten. Du wirst auch ein gewickeltes Kabel benötigen... oder halt eins mit langem Ribbon Kabel.

Also ehr sowas, aber da passt die Pinbelegung nicht.



[PixelMaler]

Frag halt direkt bei IPC an, nach der Kompatibilität zu deinem Notebook.
Die EbayAngebote sind eh von denen.



[Marti]

Danke für die Hilfe.



[toepfer457]

Hi, ich habe mir den gleichen Laptop zugelegt und stehe jetzt mit wenig Ahnung vor dem selben Problem. Hat jemand bereits einen passenden Adapter gefunden und könnte mir den Link schicken?
Danke schonmal!
