Welchen PCIE Slot für Erweiterungskarte?

[misterkarsten]

Hallo Leute,ich brauche mal Euren Rat..

Ich habe mir eine Usb 3.1 Gen 2 Erweiterungskarte mit 10GbpS gekauft...

Ich möchte diese nun einbauen und frage mich in welchen PCIE Slot diese eingesteckt werden muss um maximalen Speed zu erreichen.

Mein Board ist das B450 Tomahawk(kein Max)

Der einzig bereits belegte Slot ist der der Grafikkarte im PCIE 16x Slot ganz oben.

Ich möchte möglichst die maximale USB 3.1 Gen2 Geschwindigkeit erreichen.


Mein Manual Seite 15 sagt dazu:
PCI_E1~5: PCIe Erweiterungssteckplätze
PCI_E1: PCIe 3.0 x16*/ PCIe 3.0 x8**
PCI_E2: PCIe 2.0 x1
PCI_E3: PCIe 2.0 x1
PCI_E4: PCIe 2.0 x4
PCI_E5: PCIe 2.0 x1


Danke für Eure Tips!

Beste Grüße



[mykoma]

Wie viele PCIe Lanes möchte die Karte dann gerne haben?
Sollte eigentlich in der Bedienungsanleitung stehen.

Der oberste PCIe Slot für die GPU hat Sternchen, d.h. das Kleingedruckte lesen, da werden die Lanes aufgeteilt mit einem anderen x16 Slot (zB für ein Multi GPU Setup), da die CPU nicht genug Lanes zur Verfügung hat für 2x x16.



[bisy]

welche Karte ist es denn genau?



[Sje2006]

Je nach dem was für eine Karte das gehört die in einen 1x Slot PCI_E2,3 oder 5 oder wenn es in eine 4x Karte ist die länger ist als ein 1x Slot kommt in den mit 4 Lanes (4x) angebunden 16x Slot PCI-E4.



[misterkarsten]

Also es ist diese Karte: https://www.delock.de/produkte/1141_USB-3-1/89398/merkmale.html

In der Anleitung finde ich folgenden Eintrag: 1xPCI Express x2, V3.0



[pcblizzard]

Dann die Karte in E4 verfrachten.



[Hauro]

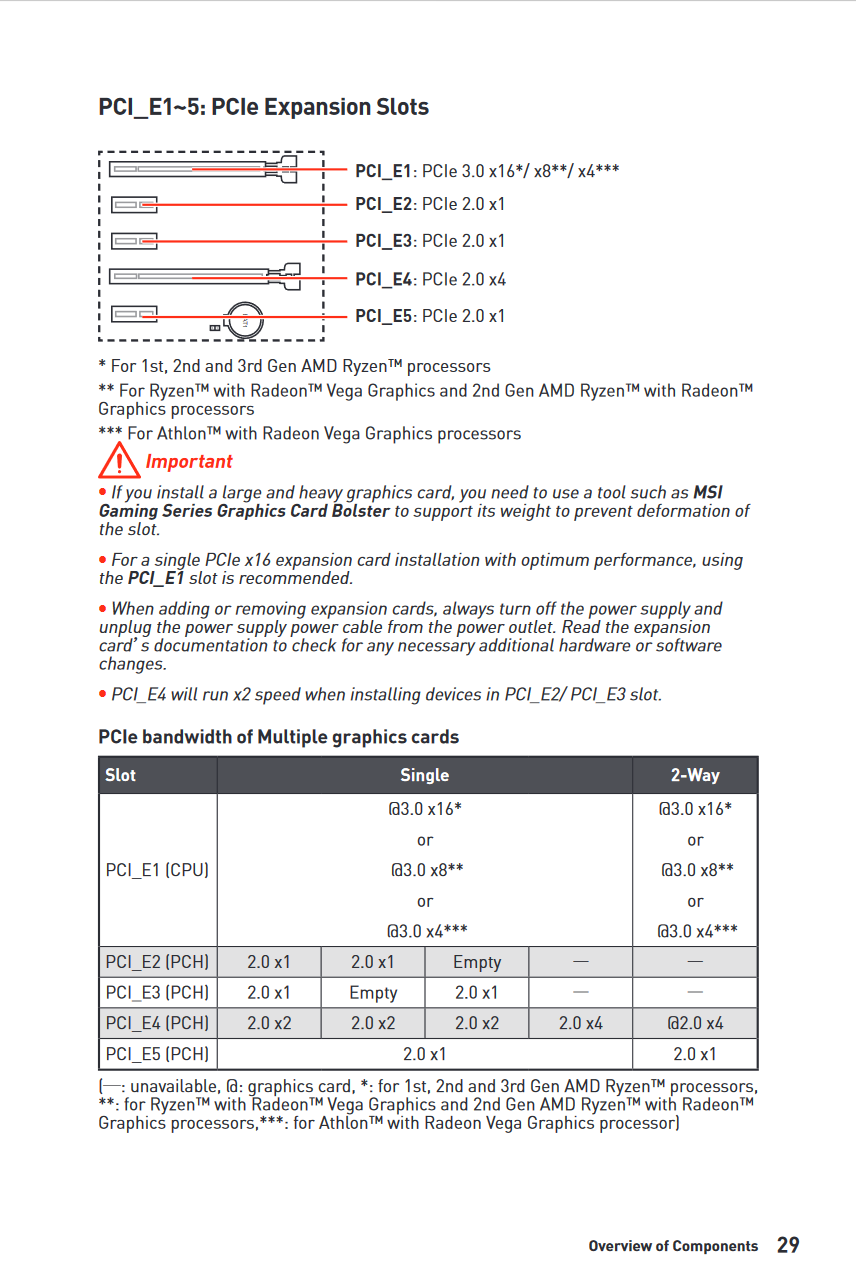

B450 Tomahawk Manual Seite Overview of Components 29

Es bleibt PCI_E4

PCI_E4 ist PCIe 2.0 x4 statt PCIe 3.0 x4 und hat damit die halbe Übertragungsrate (Vergleiche Throughput x4 Version 2 2,00 GB/s vs. 3 3,94 GB/s). PCIe ist abwärtskompatibel, aber in wie weit sich das Auswirkt?

PCI Express version	Introduced	Line code	Transferrate	Throughput x1	Throughput x2	Throughput x4	Throughput x8	Throughput x16
1.0	2003	8b/10b	2.5 GT/s	250 MB/s	0.500 GB/s	1.00 GB/s	2.0 GB/s	4.0 GB/s
2.0	2007	8b/10b	5.0 GT/s	500 MB/s	1.000 GB/s	2.00 GB/s	4.0 GB/s	8.0 GB/s
3.0	2010	128b/130b	8.0 GT/s	984.6 MB/s	1.969 GB/s	3.94 GB/s	7.88 GB/s	15.75 GB/s
4.0	2017	128b/130b	16.0 GT/s	1969 MB/s	3.938 GB/s	7.88 GB/s	15.75 GB/s	31.51 GB/s
5.0	2019	128b/130b	32.0 GT/s[ii]	3938 MB/s	7.877 GB/s	15.75 GB/s	31.51 GB/s	63.02 GB/s
6.0 (planned)	2021	128b/130b	64.0 GT/s	7877 MB/s	15.754 GB/s	31.51 GB/s	63.02 GB/s	126.03 GB/s

[Quelle: Wikipedia History and revisions]

USB 3.1 Gen 2 – SuperSpeed+, 10 Gbit/s (1.212 GB/s) data rate over 1 lane using 128b/132b encoding.
[Quelle: Wikipedia USB 3.1]

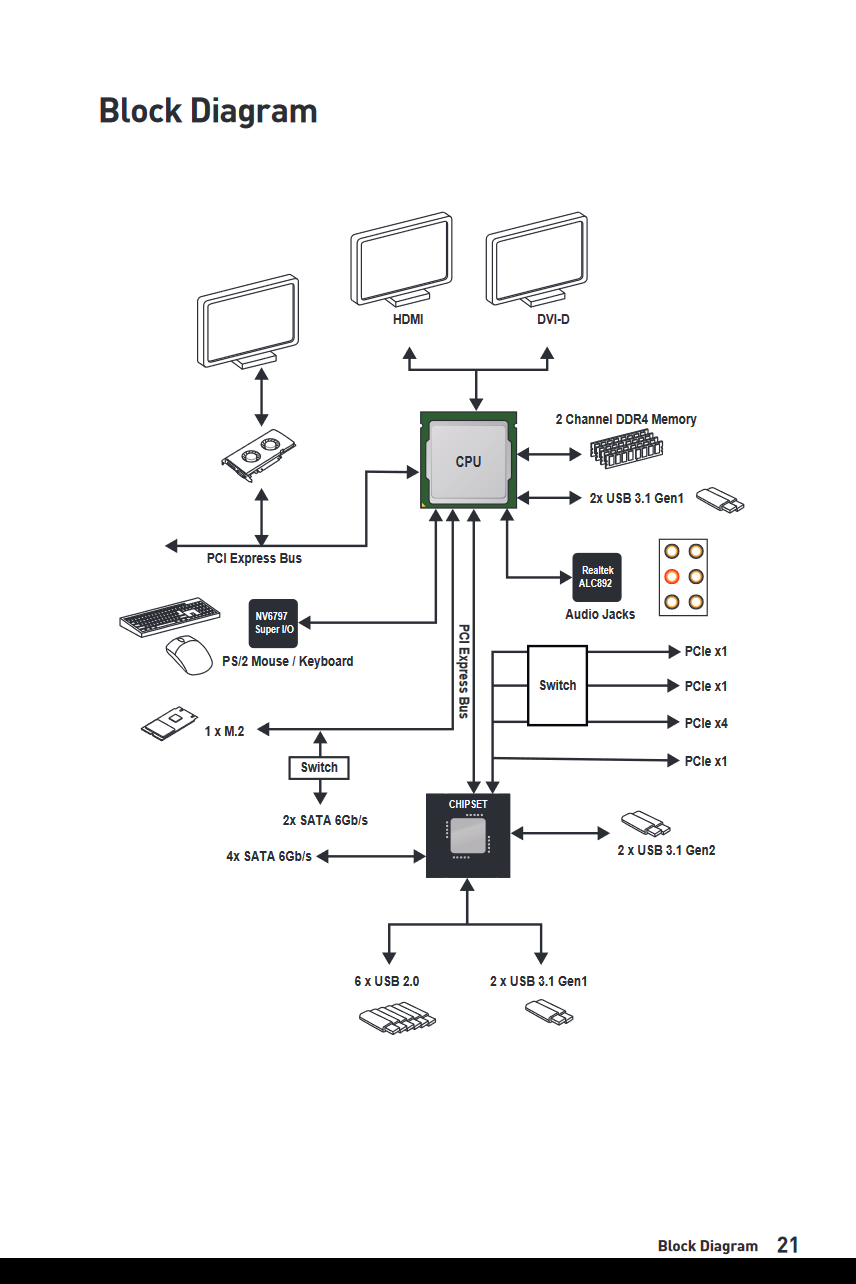

Der ist mit dem Chipsatz verbunden. MSI hat eine gute Übersicht

[/I][/I]



[RalphS]

x2? Daß ich sowas nochmal sehe Gut festhalten, x1 und x4 sind üblich, x2 sind eher selten.

Jedenfalls, gibt nur exakt einen Platz dafür und der ist in E4.

EDIT, tja das war einen Ticken spät. 😊



[bisy]

da das ne x2 Karte ist und keine x1 passt die bei dir eh nur noch in einen Slot, da geht eh nur PCI-E4



[muesli86]

Kann auch passieren das nur ein USB Anschluss mit Vollspeed funktioniert, weil die Karte pcie 3.0 2x Braucht, du aber nur pcie 2.0 hast.



[RalphS]

Mit v2 x2 schafft auch der eine Port keine volle Geschwindigkeit, das ist aber das maximal Mögliche bei etwa 1000MB/s statt des maximal möglichen 1200MB/s.

Die Frage ist natürlich, ob dann jeder Port sowas wie 500MB/s liefert oder ob das verteilt wird. Da hab ich keine Ahnung.



[misterkarsten]

Also nur zum Verständniss..die passt rein Physikalisch nur in E4 rein??? also ist E2,e3 und E5 ein anderer Slot? z.b breiter oder so???? was bedeutet das x2 oder x1?? eine bestimmte Form oder Größe???



[RalphS]

"Kommt drauf an"
Normal ist PCIe auf- und abwärtskompatibel. Leider haben die meisten (nicht alle) Hersteller aber die verbauten Slots hinten zu, sodaß man längere Karten dort nicht reinstecken kann. In dem Sinne: Ja, wenn Du nicht grad viel Glück hast, wirst Du die Karte nur in E4 rein*kriegen* weil sie anderswo schlicht zu lang für ist.

Die anderen Slots sind kürzer. Siehst Du auch sehr schnell beim Einbauen.

x1/x2/... ist die Anzahl der verwendeten PCIe-Lanes, und eine PCIe-Lane wiederum ist eine einzelne serielle Punkt-zu-Punkt Verbindung mit einem gewissen Datendurchsatz. Für Version 2, wie Du sie hast, sind das 500MB pro Sekunde und Lane. Zwei Lanes und es sind also 1000MB/s.
Da jede Lane irgendwie verbunden werden muß, werden dazu Slot und Karte länger. Näheres dazu findet man ganz gut zB bei wikipedia.



[mykoma]

Du siehst die Slots doch auf dem oben hochgeladenen Mainboarddiagramm.

Lediglich E1 und E4 haben volle Länge, die anderen sind alle kurz.
Wenn das nicht zufällig hinten offene x1 Slots sind, bekommst du die x4 Karte nicht in die x1 Slots.



[bisy]

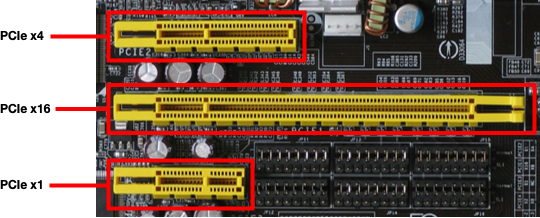

die Länge des Slots sagt, ob der Mechanisch X1, X4 oder X16 ist

allerdings kann auch ein X16 Slot mechanisch ein X16 Slot sein, aber elektrisch nur als x4 angebunden sein

in einen X16 Slot passen x1, x2, x4 oder x16 Karten rein.
in einen X1 Slot passen nur x1 Karten rein, außer der x1 Slot ist hinten offen, so das größere Karten rein passen.



[misterkarsten]

Aaaahhh vielen lieben Dank für die Erläuterungen....Dann werde/muss ichs mit E4 versuchen...
Das klingt alles für den Hardware Laien,milde gesagt,kompliziert....aber ist bei Wikipedia ganz gut erklärt....

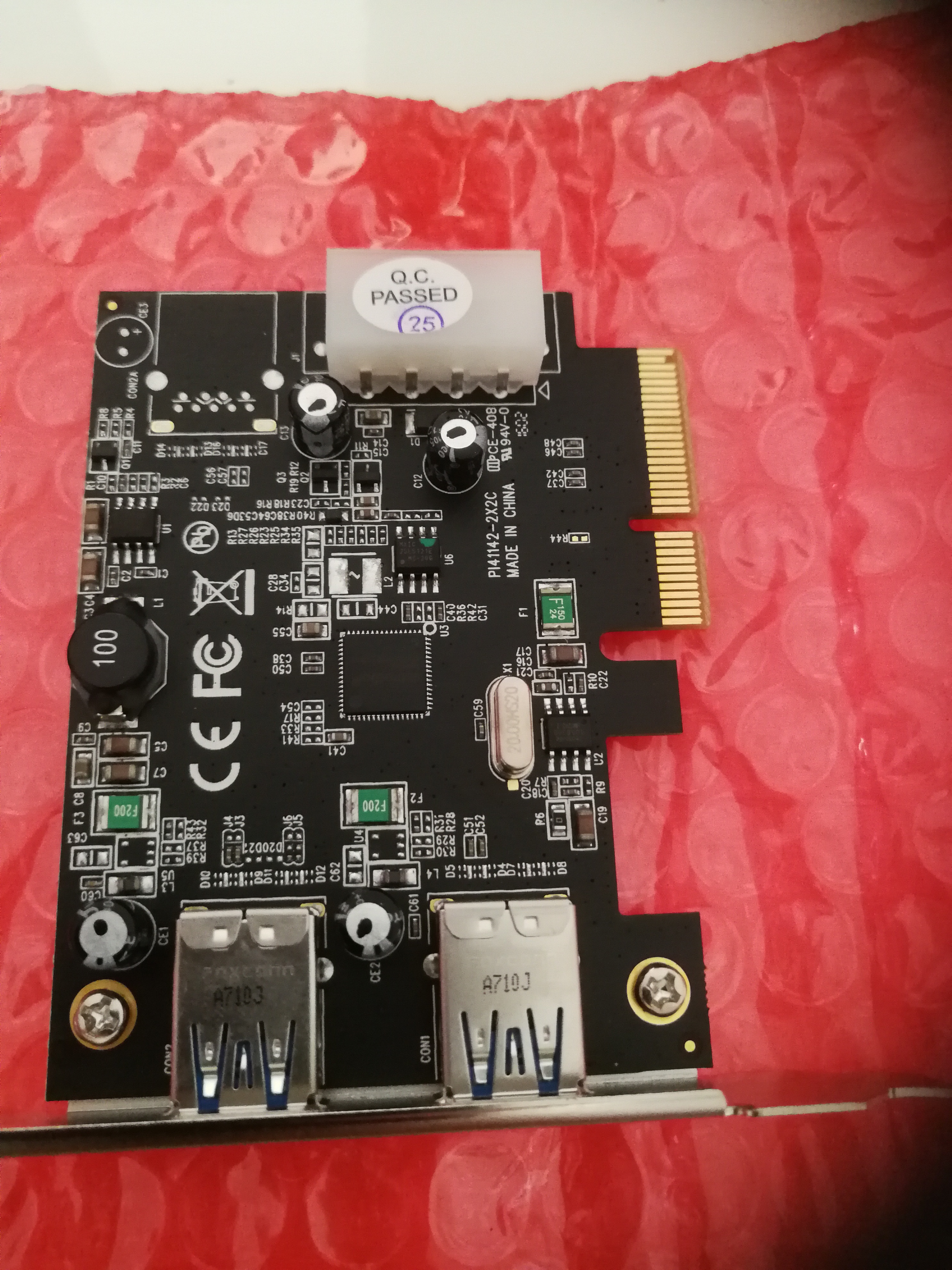

Eine Frage noch was mir soeben aufgefallen ist,ich weiß aber nicht ob das von Bedeutung ist....die verlinkte Karte hat links oben in der Ecke einen Kondensator mehr als meine die ich vor mir liegen habe....

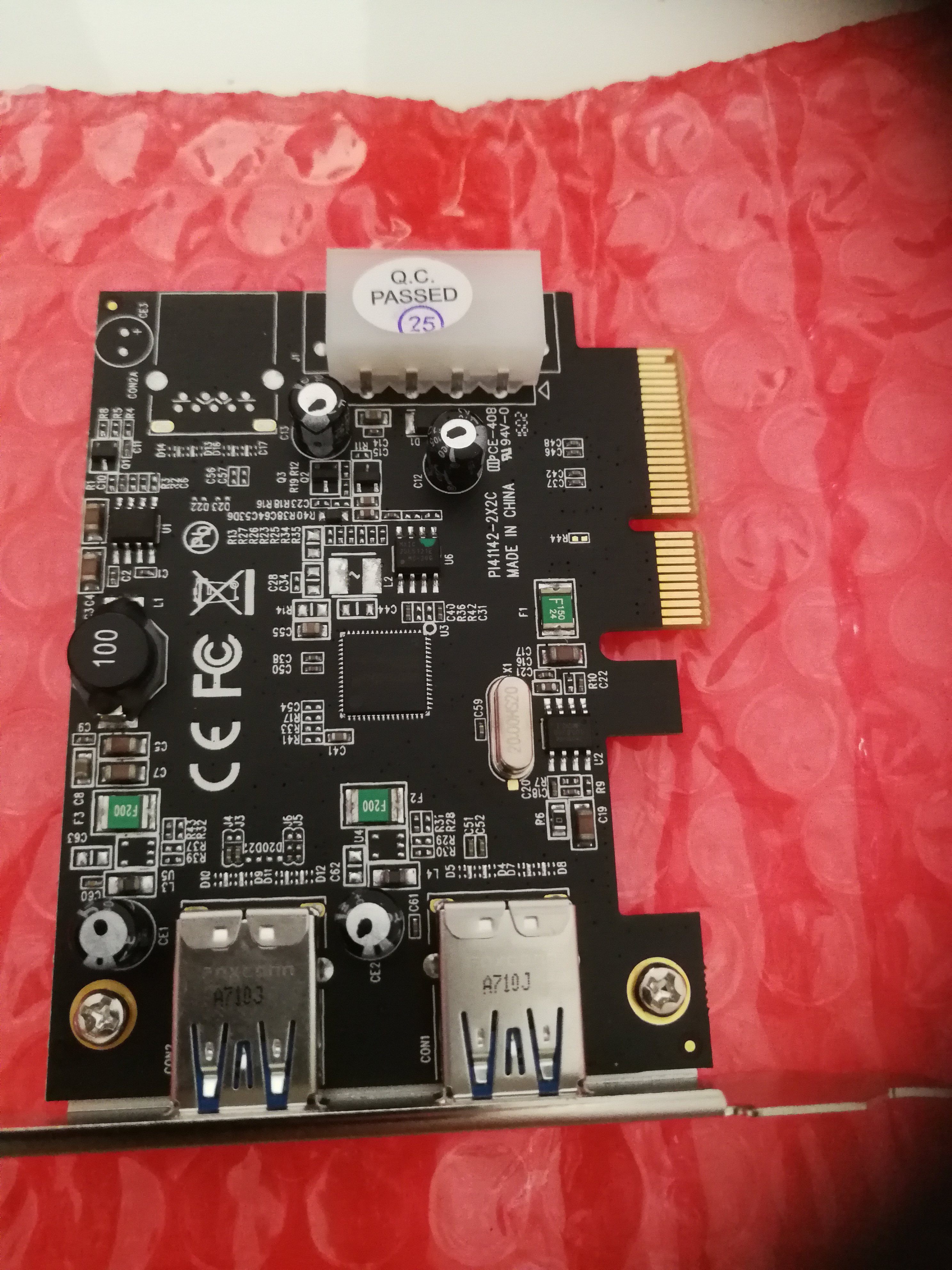

Guckst du meine hiera fehlt oben links der Kondensator,laut Beschreibung aber wohl die gleiche oder???



[Hauro]

laut Beschreibung aber wohl die gleiche oder?

Steht Art.-Nr. 89398 auf dem Karton?

Abbildungen sind oft nur exemplarisch. Auf der Karte bei DELOCK steht PI4112-2X2B und hier auf ComputerBase PI4112-2X2C - neuere Version? Nach dem Foto auf ComputerBase ist die Spule jetzt auch verschlossen.



[misterkarsten]

Der Karton ist leider schon ausser Haus aber auf der Beschreibung steht 89398

Ergänzung (11. Januar 2020)

@Hauro stimmt....nungut ich werde es ja sehen dann beim Einbau...

Rein von der theoretischen Geschwindigkeit her gesehen hätte ich dann wohl auch usb 3.0 bzw Usb 3.1 Gen 1 Karte nehmen können oder? rein theoretisch natürlich kann ja die Karte 10GbpS,aber was gibt das Board her?



[Hauro]

rein theoretisch natürlich kann ja die Karte 10GbpS,aber was gibt das Board her?

Der PCI_E4 ist PCIe 2.0 x4 Anschluss kann bis zu 2,00 GB/s und USB 3.1 Gen 2 10 Gbit/s bis zu 1,212 GB/s. Dies reicht theoretisch für einen USB 3.1 Gen 2 10 Gbit/s Anschluss.

Es bleiben zwei Möglichkeiten

1. Beim Hersteller nachfragen wie sich die Karte in einem PCIe 2.0 x4 verhält
2. Die Karte einbauen und testen - wie geschrieben ist PCIe abwärtskompatibel
   Der Hersteller schreibt selbst:


   Systemvoraussetzungen
   • Windows 7/7-64/8/8-64/8.1/8.1-64/10/10-64
   • PC mit einem freien PCI Express x4 / x8 / x16 / x32 Steckplatz

   und nicht explizit PCIe 3.0 x4 / x8 / x16 / x32 Steckplatz

   Grundsätzlich hat der PCIe-Standard die Abwärtskompatibilität vorgesehen. Das heißt aber nicht, dass sich alle Produkte daran halten.



[RalphS]

Die Karte ist zwei Lanes breit und möchte über v3 kommunizieren, das Board gibt aber nur v2 her
=> jede Lane kann mit v2 angesteuert werden wegen dem Mainboard, die nicht mehr kann
=> zwei Lanes gibt es, weil breiter ist die Karte nun mal nicht

==> das Ganze läuft bei v2 auf zwei Lanes, macht summa summarum knapp unter einem Gigabyte pro Sekunde (brutto, abzüglich Overhead für USB oä.)

Schneller geht
A mit einer x4 Karte, egal ob v2 oder v3
B mit einem neuen Mainboard, welches auch v3 Lanes mitbringt
C indem man die Grafikkarte auf E4 setzt und USB auf E1.

Was für C dann noch an Grafikleistung übrigbleibt... meh, viel ist es nicht. Definitiv keine Option, die außerhalb Tests herangezogen werden sollte.
