An TrFC und TRC wird noch geschraubt. Mit
Folge dem Video um zu sehen, wie unsere Website als Web-App auf dem Startbildschirm installiert werden kann.
Anmerkung: Diese Funktion ist in einigen Browsern möglicherweise nicht verfügbar.
Wenn ich gemeint bin: Nope.Kammi schrieb:WHEAs?

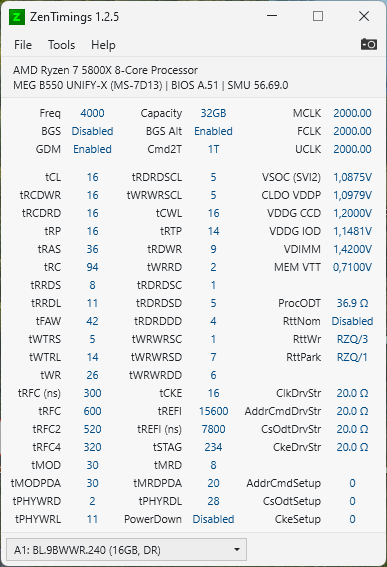

Jaaaa...MehlstaubtheCat schrieb:ZenTimings Screenshot wäre noch nice to have!
Moinsen,997 schrieb:Will mich jetzt auch mal ans optimieren wagen. Sind aber nicht die VDDG CCD und VDDG IOD Spannungen bei mir in Auto zu hoch ?
ZeroCoolRiddler schrieb:Hi zusammen.
Da relativ oft die Frage nach passenden Timings/Einstellungen für Micron E-Die auftaucht, hab ich mir überlegt einen kleinen Wegweiser dafür zu verfassen.
Micron E-Die, wie die meisten ja vermutlich wissen, findet man zur Zeit auf den Crucial Ballistix Sport LT Riegeln mit den Binnings 3000 15-16-16 und 3200 16-18-18 in den Farben Weiss, Grau und Rot, sowie den Grössen 2x8GB (Singlerank) und 2x16GB (Dualrank).
UPDATE 1:
Auch die neuen Riegel, die seit Februar 2020 verfügbar sind, setzen auf Micron E-Die.
3000 15-16-16
3200 16-18-18
3600 16-18-18
In wie weit das neue Binning sich auswirkt, muss sich noch zeigen. Die 3600er scheinen aber bisher sehr gut zu sein.
UPDATE 2:
Seit kurzem sind auf den 2x16GB 3600 CL16 auch 16Gbit Micron Rev B möglich, dann als Singlerank. Diese verhalten sich sehr ähnlich wie die 8Gbit Rev E und lassen sich ebenfalls hervorragend übertakten. Zu finden auch auf 4000 CL18 und 4400 CL19 Kits in 2x16GB.
UPDATE 3:
Abgesehen von älteren, im Lager gereiften Kits, wird man mittlerweile fast ausschlisslich 16Gbit Rev B auf den Riegeln finden.
Die ICs sind die gleichen, egal welche Farbe. Auch lässt diese nicht auf das Potenzial schliessen.
Ebenfalls scheint es (fast) keinen Unterschied zwischen dem erreichbaren Takt bei Singlerank und Dualrank zu geben.
Sehr selten gibt es scheinbar Kits mit "tRP Schwäche", so wie meins. Normale Kits schaffen tRP=tCL, meins zB möchte immer tRP=tCL+1 haben.
Alle Kits sollten bei Ryzen 3000/5000 mit diesen Widerständen betrieben werden können:
SINGLERANK
ProcODT 32-36,9
RTTnom disabled
RTTwr off
RTTpark RZQ/5 o. 48 Ohm
CADs 24-24-24-24 o. 24-20-24-24
DUALRANK
ProcODT 32-34
RTTnom disabled
RTTwr RZQ/3 o. 80 Ohm
RTTpark RZQ/1 o. 240 Ohm
CADs 24-24-24-24 o. 24-20-24-24
SOC:
Die E-Die belasten den IMC weniger als zB Samsung B-Die. Bei mir reicht selbst 1,075v (also geringfügig weniger als die Standard 1,1v) um die 3800 RAM Takt zu erreichen. Mehr wie 1,1v mag der dann gar nicht. Versucht es also ruhig mal ab 1,05v, und findet da eure passende Spannung.
Anmerkung Zen 3:
Die SOC sollte bis 3800 auf 1,1v bleiben und darüber dann passend mit angehoben werden.
3800 1,1v
4000 1,125v
4133 1,15v
...
Zen 3:
Generell sollten alle Presets von Zen 2 auch mit Zen 3 laufen, der IMC ist der gleiche geblieben.
Allerdings muss man zusätzlich schauen ob WHEAs auftreten. Dies geht mit HWinfo oder dem Windows Event Viewer.
Empfohlene Starteinstellungen:
SOC 1,125v
VDDP 900mv
VDDG CCD 975mv
VDDG IOD 1000mv
Lasche Timings 4000 CL18 1,4-1,44v
tCL 18
tRCDRD 19
tRCDWR 18
tRP 18
tRAS 38
tRC 70
tRRDS 6
tRRDL 9
tFAW 36
tWTRS 4
tWTRL 12
tWR 24
tRDRDSCL 4
tWRWRSCL 4
tRFC 625
tCWL 18
tRTP 12
tRDWR 12
tWRRD 7
tWRWRSC 1
tWRWRSD 7
tWRWRDD 7
tRDRDSC 1
tRDRDSD 5
tRDRDDD 5
tCKE 1
Scharfe Timings 4000 CL16 1,44-1,47v
tCL 16
tRCDRD 19
tRCDWR 16
tRP 16
tRAS 36
tRC 68
tRRDS 4
tRRDL 6
tFAW 16
tWTRS 4
tWTRL 12
tWR 24
tRDRDSCL 4
tWRWRSCL 4
tRFC 585
tCWL 14
tRTP 12
tRDWR 10
tWRRD 4
tWRWRSC 1
tWRWRSD 7
tWRWRDD 7
tRDRDSC 1
tRDRDSD 5
tRDRDDD 5
tCKE 1
Zen 2:
Die erste Station für Zen 2 // 3600 CL16 1,35-1,37v
tCL 16
tRCDRD 19
tRCDWR 16
tRP 16
tRAS 40
tRC 65
tRRDS 4
tRRDL 7
tFAW 24
tWTRS 4
tWTRL 12
tWR 24
tRDRDSCL 4
tWRWRSCL 4
tRFC 570
tCWL 16
tRTP 12
tRDWR 10
tWRRD 4
tWRWRSC 1
tWRWRSD 7
tWRWRDD 7
tRDRDSC 1
tRDRDSD 5
tRDRDDD 5
tCKE 1
Lasche Timings 3733 CL16 ~1,38v
tCL 16
tRCDRD 19
tRCDWR 16
tRP 16
tRAS 38
tRC 60
tRRDS 6
tRRDL 9
tFAW 36
tWTRS 5
tWTRL 12
tWR 24
tRDRDSCL 4
tWRWRSCL 4
tRFC 600
tCWL 16
tRTP 12
tRDWR 12
tWRRD 7
tWRWRSC 1
tWRWRSD 7
tWRWRDD 7
tRDRDSC 1
tRDRDSD 5
tRDRDDD 5
tCKE 1
Scharfe Timings 3733 CL16 ~1,4v
tCL 16
tRCDRD 19
tRCDWR 16
tRP 16
tRAS 34
tRC 56
tRRDS 6
tRRDL 8
tFAW 24
tWTRS 4
tWTRL 10
tWR 16
tRDRDSCL 4
tWRWRSCL 4
tRFC 550
tCWL 16
tRTP 12
tRDWR 10
tWRRD 7
tWRWRSC 1
tWRWRSD 7
tWRWRDD 7
tRDRDSC 1
tRDRDSD 5
tRDRDDD 5
tCKE 1
Lasche Timings 3800 CL16 ~1,38v
tCL 16
tRCDRD 19
tRCDWR 16
tRP 16
tRAS 40
tRC 65
tRRDS 6
tRRDL 10
tFAW 36
tWTRS 5
tWTRL 12
tWR 24
tRDRDSCL 4
tWRWRSCL 4
tRFC 625
tCWL 16
tRTP 12
tRDWR 12
tWRRD 7
tWRWRSC 1
tWRWRSD 7
tWRWRDD 7
tRDRDSC 1
tRDRDSD 5
tRDRDDD 5
tCKE 1
Scharfe Timings 3800 CL16 ~1,4v
tCL 16
tRCDRD 19
tRCDWR 16
tRP 16
tRAS 38
tRC 60
tRRDS 6
tRRDL 9
tFAW 24
tWTRS 4
tWTRL 10
tWR 16
tRDRDSCL 4
tWRWRSCL 4
tRFC 560
tCWL 16
tRTP 12
tRDWR 10
tWRRD 7
tWRWRSC 1
tWRWRSD 7
tWRWRDD 7
tRDRDSC 1
tRDRDSD 5
tRDRDDD 5
tCKE 1
Extrem scharfe Timings 3800 CL16 ~1,41v
tCL 16
tRCDRD 17
tRCDWR 9
tRP 16
tRAS 38
tRC 60
tRRDS 4
tRRDL 4
tFAW 24
tWTRS 4
tWTRL 6
tWR 16
tRDRDSCL 4
tWRWRSCL 4
tRFC 552
tCWL 14
tRTP 10
tRDWR 10
tWRRD 4
tWRWRSC 1
tWRWRSD 6
tWRWRDD 5
tRDRDSC 1
tRDRDSD 4
tRDRDDD 3
tCKE 1
Der Mix (guter Kompromiss) 3800 1,38-1,39v
tCL 16
tRCDRD 19
tRCDWR 16
tRP 16
tRAS 40
tRC 65
tRRDS 4
tRRDL 7
tFAW 16
tWTRS 4
tWTRL 12
tWR 24
tRDRDSCL 4
tWRWRSCL 4
tRFC 570
tCWL 14
tRTP 12
tRDWR 10
tWRRD 4
tWRWRSC 1
tWRWRSD 7
tWRWRDD 7
tRDRDSC 1
tRDRDSD 5
tRDRDDD 5
tCKE 1
Zen1/Zen+
Die Widerstände, die bei mir am Besten liefen waren bei den Dualrank Modulen:
ProcODT 43 o. 48
RTTnom RZQ/7 o. 34 Ohm
RTTwr off
RTTpark off
CADs 20-24-20-20
ProcODT 53 oder 60
RTTnom off
RTTwr RZQ/3 o. 80 Ohm
RTTpark RZQ/1 o. 240 Ohm
CADs 20-20-20-20
Module im Singlerank sollten gut laufen mit:
ProcODT 43-53
RTTnom off
RTTwr off
RTTpark RZQ/5 o. 48 Ohm bzw RZQ/4 o. 60 Ohm
CADs 20-20-20-20
Die CADs sind dabei individuell auszuloten. Je nach Board und CPU können da andere Werte besser laufen!
Der Anfang 3200 CL14 ~1,38-1,42v
tCL 14
tRCDRD 16 o. 17
tRCDWR 14
tRP 14
tRAS 28
tRC 48
tRRDS 4
tRRDL 6
tFAW 16
tWTRS 4
tWTRL 12
tWR 16
tRDRDSCL 3 o. 2
tWRWRSCL 3 o. 2
tRFC 480
tCWL 14
tRTP 10
tRDWR 8
tWRRD 3
tWRWRSC 1
tWRWRSD 7
tWRWRDD 7
tRDRDSC 1
tRDRDSD 5
tRDRDDD 5
tCKE 1
Der Allrounder 3466 CL14 ~1,44v
tCL 14
tRCDRD 18
tRCDWR 14
tRP 14
tRAS 28
tRC 52
tRRDS 4
tRRDL 6
tFAW 16
tWTRS 4
tWTRL 12
tWR 16
tRDRDSCL 3
tWRWRSCL 3
tRFC 520
tCWL 14
tRTP 10
tRDWR 9
tWRRD 3
tWRWRSC 1
tWRWRSD 7
tWRWRDD 7
tRDRDSC 1
tRDRDSD 5
tRDRDDD 5
tCKE 1
Sanftes HighEnd 3600 CL14 ~1,46-1,48v
tCL 14
tRCDRD 19
tRCDWR 14
tRP 14
tRAS 36
tRC 58
tRRDS 6
tRRDL 8
tFAW 36
tWTRS 4
tWTRL 12
tWR 24
tRDRDSCL 4
tWRWRSCL 4
tRFC 580
tCWL 14
tRTP 12
tRDWR 12
tWRRD 7
tWRWRSC 1
tWRWRSD 7
tWRWRDD 7
tRDRDSC 1
tRDRDSD 5
tRDRDDD 5
tCKE 1
Scharfes HighEnd 3600 CL14 ~1,48-1,5v
tCL 14
tRCDRD 17 (evtl 18 o. 19 testen)
tRCDWR 14
tRP 14
tRAS 32
tRC 54
tRRDS 4
tRRDL 7
tFAW 24
tWTRS 4
tWTRL 10
tWR 16
tRDRDSCL 3
tWRWRSCL 3
tRFC 540
tCWL 14
tRTP 10
tRDWR 8
tWRRD 3
tWRWRSC 1
tWRWRSD 7
tWRWRDD 7
tRDRDSC 1
tRDRDSD 5
tRDRDDD 5
tCKE 1
Alle Presets sind natürlich nicht garantiert auf jedem Kit lauffähig. Hier und da müssen evtl ein paar Timings angepasst werden, oder es braucht etwas mehr Vdimm, generell sollte es aber als Leitfaden helfen können.
Wer sich die Zeit nimmt und die Timings vergleicht, wird ein gewisses Muster erkennen können, das sich die Timings mit höheren Stufen garnicht soooo stark "verschlechtern", und auch welche Timings in der Regel etwas angehoben werden müssen.
Ergänzung:

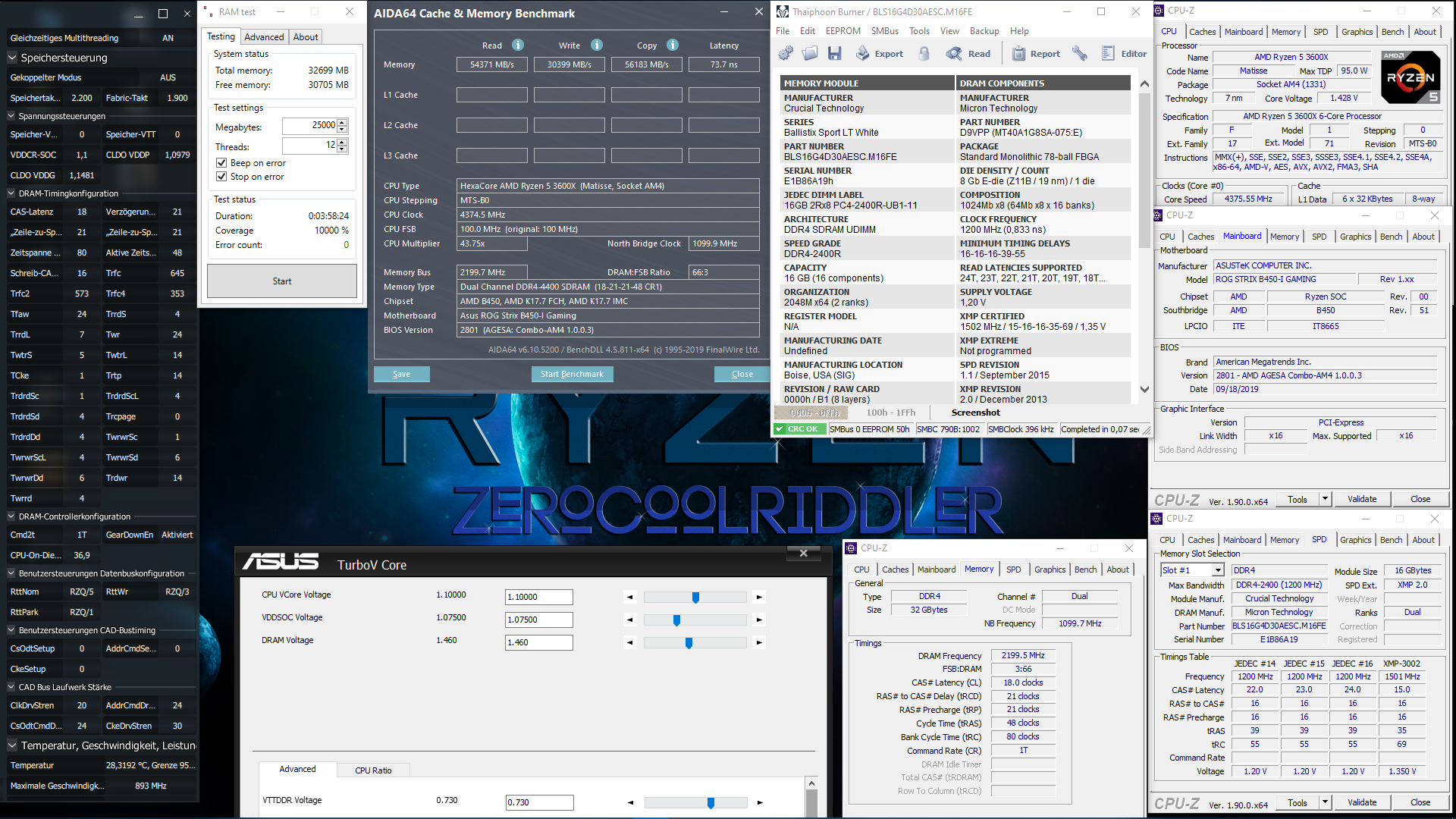

Um mal zu sehen, was da bei DR E-Die auch möglich ist. Sinnfrei bei Zen 2, aber leider geil.

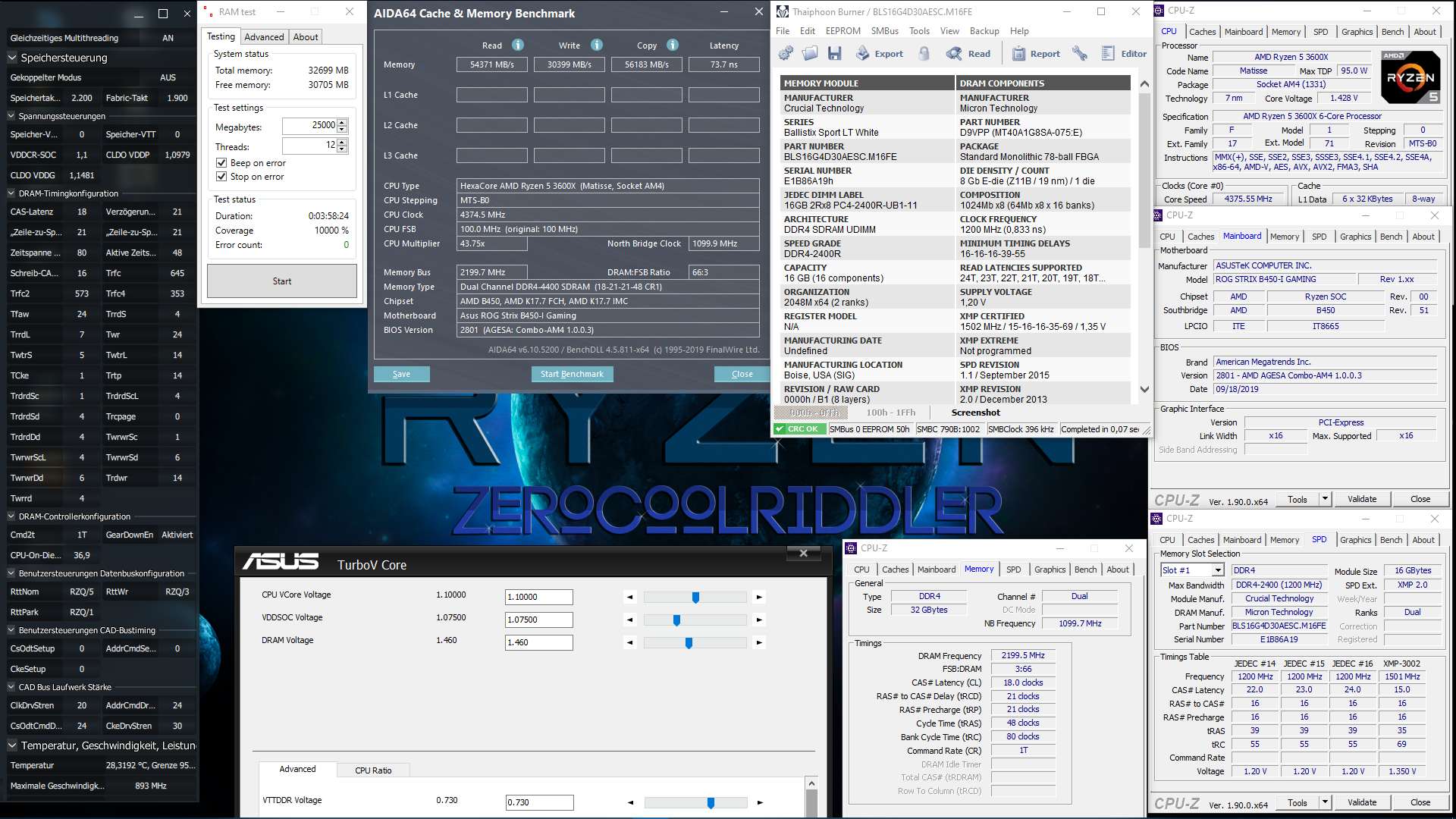

Anhang anzeigen 852702

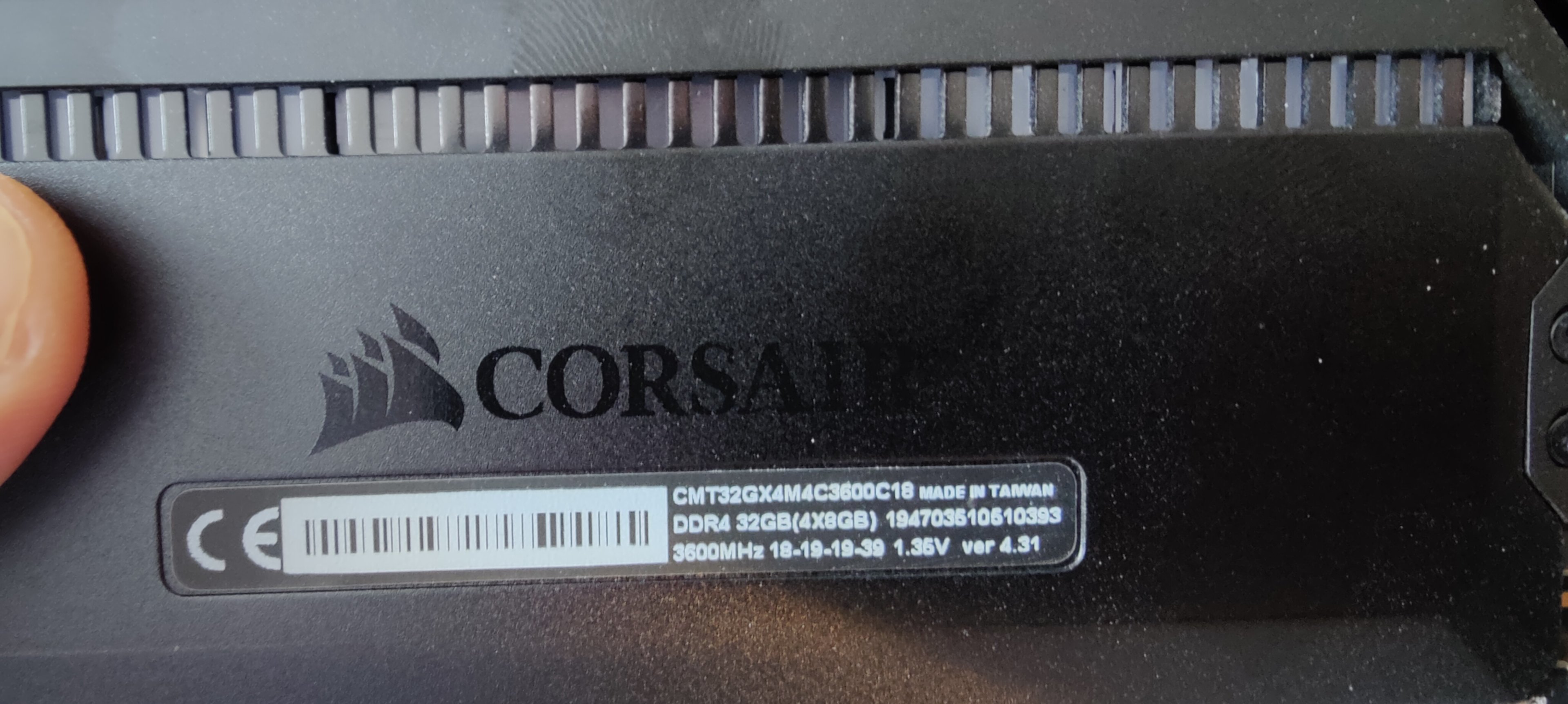

Kammi schrieb:Keine bdie denke ich, poste mal Aufkleber oder zentimings
Ja anscheinend B-Diecm87 schrieb:4.31 sollten Samsung Bdies sein
nicht gerade geiles Binning, aber immerhin
genau so!ZeroCoolRiddler schrieb:Fang bei 3600 an mit den Timings und arbeite dich dann rauf zu 3800.
