[MehlstaubtheCat]

Ja aber doch nicht 1,25 auf dem SOC.

Dann mach mal genug Screenshots vom Bios wo was ist dann schauen wir mal wo da was einstellen kannst.



[|Moppel|]

Entschuldigung ich meinte natürlich 1,125.

Screenshots folgen.

Edit:

Also das ganze stellt sich folgendermaßen dar:

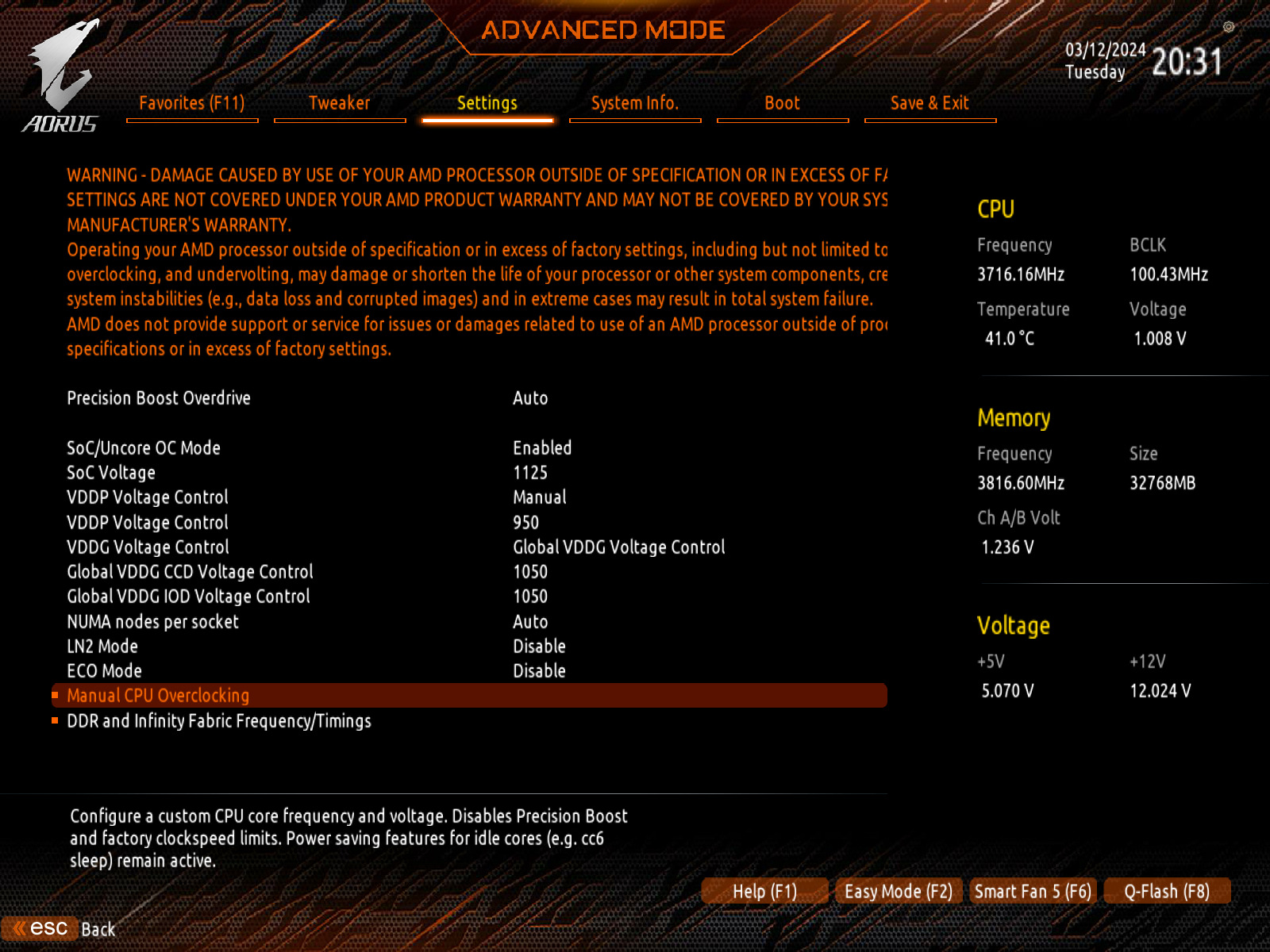

Hier sind Felder für Vdram und Vsoc.

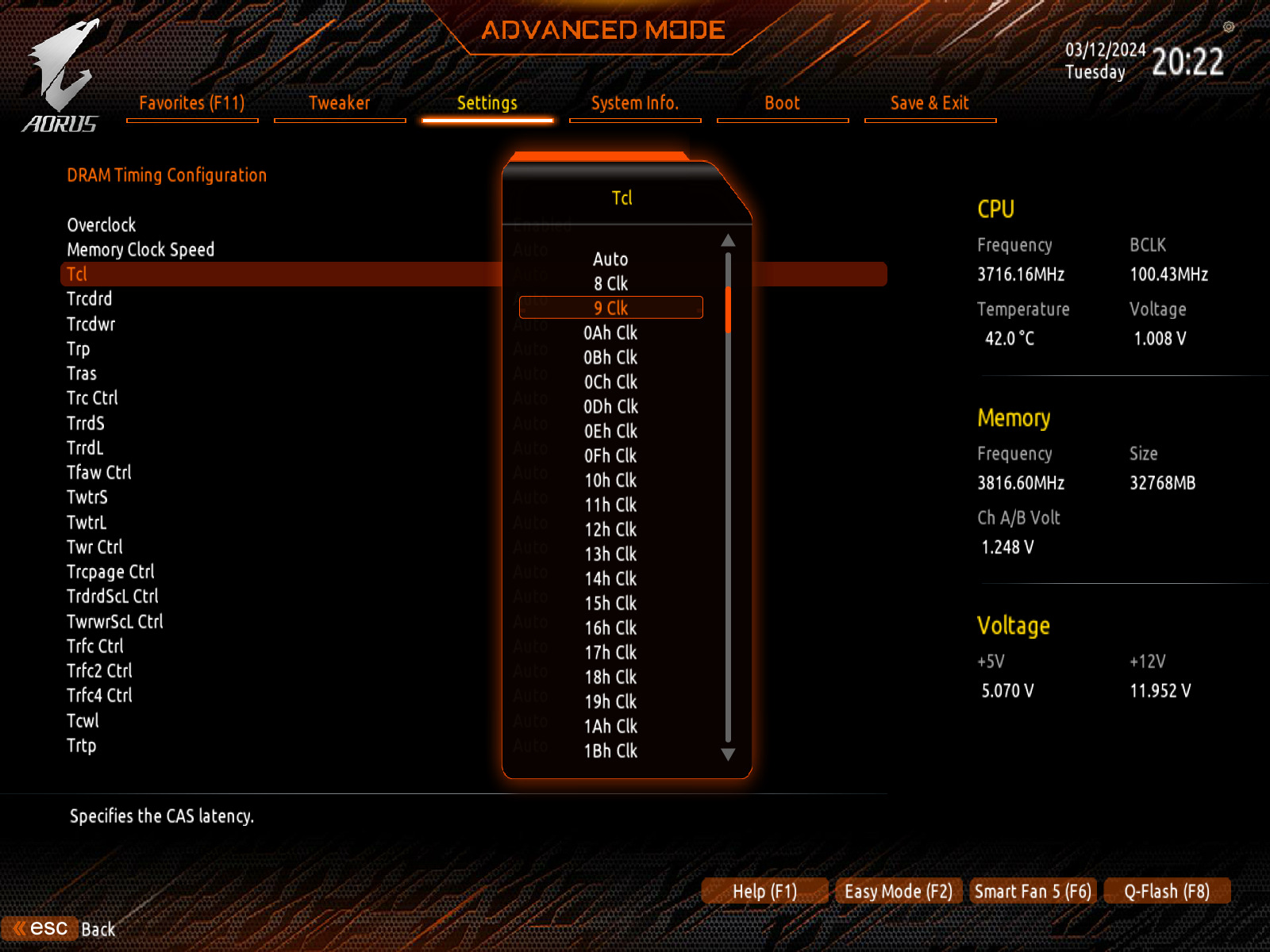

Über Advanced Memory Timings komme ich zu den Timings.

Allerdings gibt es unter dem Reiter AMD Overclock und AMD CBS nochmal alle Einstellugen.

Dort allerdings mit HEX Werten.

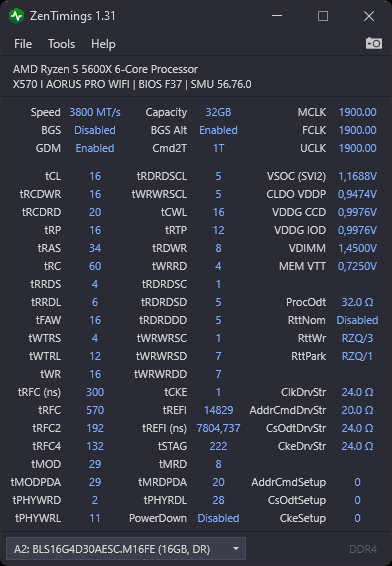

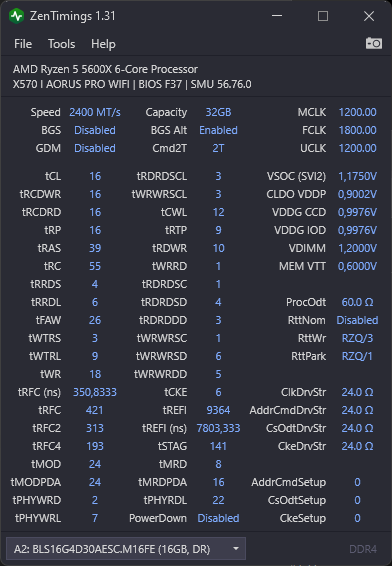

Hier kann man sehen, dass ich Vsoc 1,125 eingestellt habe. ZenTimings zeigt allerdings 1,17V. Und generell ist einiges falsch oder nicht übernommen worden.

-> Als ich die Timings unter AMD CBS einstgestellt habe, wurde nichts übernommen.

-> Jetzt hatte ich alles bei AMD Overlcock eingetragen, aber da stimmt ja auch was nicht.

Teste mich aktuell mal durch alles durch, aber es ist schon sehr verwirrend.

Hilfe @MehlstaubtheCat 🥲



Edit2:

Jetzt mal alles auf der Startseite eingertragen. Sieht nicht schlecht aus?



[Br@tmaxXe]

Ergänzung (12. März 2024)

Nein, hoher IF (Infinity Fabric) bringt mehr Leistung, ergo 3800MT/s/1900 IF ist der Sweetspot.
Über 3200MT/s/1600 IF sinkt aber die Effizienz da ab hier deutlich der Verbrauch steigt. (Wie Qiller schon schreibt).
Also entweder Leistung oder Bremse einbauen, da kann man wählen.

Da ich aktuell XMP1 aktiviert habe stellt sich jetzt mir die Frage, ob ich bei gleicher Leistungsaufnahme die sich ja schon durch XMP1 erhöhen sollte, mehr Rechenleistung erhalten kann wenn ich es manuell einstelle.

Wenn ich ein Optimum an FPS durch Übertacktung der Rams erhalten möchte, welchen Mehrverbrauch an Leistungsaufnahme entsteht dadurch oder kann ich mehr FPS auch durch geringeren Takt und besseren Timings im schnitt erreichen? Mit ist bewusst das Spiele auch immer unterschiedlich Programmiert sind und es somit kein Einheitsbild gibt, genau macht es einen Unterschied ob ich mich im CPU oder GPU Limit befinde.



[MehlstaubtheCat]

XMP aus und manuell anfangen.
XMP setzt nur die ersten paar Timings und die DRAM Voltage, das kann man selber manuell einstellen.
Zwischen 3200 und 3800 sind etwa 10 Watt mehr Verbrauch, kann aber im CPU-Limit von Games auch gerne seine 10% an Mehrleistung dann sein.
Also ich scheiße da auf den Verbauch da ich immer schon ein OCler bin, mein ganze Leben lang.



[qiller]

Wenn ich ein Optimum an FPS durch Übertacktung der Rams erhalten möchte, welchen Mehrverbrauch an Leistungsaufnahme entsteht dadurch oder kann ich mehr FPS auch durch geringeren Takt und besseren Timings im schnitt erreichen?

Da du schon XMP aktiviert hast, dürfte die VSoc eh schon bei ca. 1,1V liegen (vlt sogar mehr) und der IF-Takt liegt auch schon bei 1800MHz. D.h. aktuell bist du eh schon über der Effizienzschwelle drüber. Ein "lasches" 1900/3800CL16-Setting (siehe mein Vorpost) könnte ebenfalls mit 1.1VSoc auskommen und auch bei der RAM-Spannung muss man nicht elendig viel zulegen, wenn man bei der tRFC und evt. auch tRCDRD bisschen verzichten kann. Gab schon einige Settings, wo der RAM mit nur 1,36-1,38V lief.

Also um die entscheidenden Spannungen für einen eventuellen Mehrverbrauch nochmal aufzuzeigen:

Aktuell mit XMP (1800/3600CL16)
-------------------------------------
VSoc: 1,1V
VRam: 1,35V

mögliches 1900/3800CL16-Setting
--------------------------------------
VSoc: 1,1-1,125V
VRam: 1,36-1,4V

Ich sag mal so. Der Mehrverbrauch XMP@3600CL16 zu 1900/3800CL16 ist wesentlich geringer (lass es vlt. 1-2W sein, mehr nicht.), als die Ersparnis zum 3200CL14-Setting (>10W).



[Br@tmaxXe]

XMP aus und manuell anfangen.
XMP setzt nur die ersten paar Timings und die DRAM Voltage, das kann man selber manuell einstellen.
Zwischen 3200 und 3800 sind etwa 10 Watt mehr Verbrauch, kann aber im CPU-Limit von Games auch gerne seine 10% an Mehrleistung dann sein.
Also ich scheiße da auf den Verbauch da ich immer schon ein OCler bin, mein ganze Leben lang.

Wenn wir da jetzt von einem Verbrauch von max 10 Watt reden, ist das alles im rahmen. Ich hab alleine durch die Grafikkarte und den CPU schon 70 bis 150 Watt unter Last eingespart. Wobei ich mir nicht so sicher bin, ob ich zukünftig mit meinem System eher ins CPU oder GPU Limit komme.

Da du schon XMP aktiviert hast, dürfte die VSoc eh schon bei ca. 1,1V liegen (vlt sogar mehr) und der IF-Takt liegt auch schon bei 1800MHz. D.h. aktuell bist du eh schon über der Effizienzschwelle drüber. Ein "lasches" 1900/3800CL16-Setting (siehe mein Vorpost) könnte ebenfalls mit 1.1VSoc auskommen und auch bei der RAM-Spannung muss man nicht elendig viel zulegen, wenn man bei der tRFC und evt. auch tRCDRD bisschen verzichten kann. Gab schon einige Settings, wo der RAM mit nur 1,36-1,38V lief.

Also um die entscheidenden Spannungen für eine eventuellen Mehrverbrauch nochmal aufzuzeigen:

Aktuell mit XMP (1800/3600CL16)
-------------------------------------
VSoc: 1,1V
VRam: 1,35V

mögliches 1900/3800CL16-Setting
--------------------------------------
VSoc: 1,1-1,125V
VRam: 1,36-1,4V

Gut dann erstmal vielen Dank für eure Hilfe, ich werde mich erstmal in das Thema einlesen und dann schauen wie ich mehr Leistung und ggf. den ein oder andere Frame mehr aus meinen Games holen kann und werde mir dann weitere Hilfe holen.



[MehlstaubtheCat]

Es stimmt halt auch nicht, wenn man sagt das nur im CPU-Limit RAM-OC etwas "bewirkt".
Mit RAM-OC hat man generell viel bessere minimale Framtimes also 0,1% 0,1% lows im Vergleich zu ganz normalem XMP.
Da sind es weit mehr als 10% Unterschied je nach Game.
Das ist aber deutlich spürbar!
Sprich, setzt man mich an meinen PC und ich weiß nicht ob nur XMP geladen ist oder mein RAM-OC.
Dann gehe ich nur in ein Game wie z.B Diablo 4 und ich kann dir sofort sagen, ob es XMP oder RAM-OC ist ohne auf einen Frametimer zu schauen.
Das merkt man wenn man seinen Rechner kennst sofort.



[qiller]

-> Als ich die Timings unter AMD CBS einstgestellt habe, wurde nichts übernommen.

-> Jetzt hatte ich alles bei AMD Overlcock eingetragen, aber da stimmt ja auch was nicht.

Hab doch vorhin geschrieben, RAM-OC bei Gigabyte komplett über den Tweaker machen. Würde dir empfehlen, von 0 (CMOS-Reset) anzufangen.

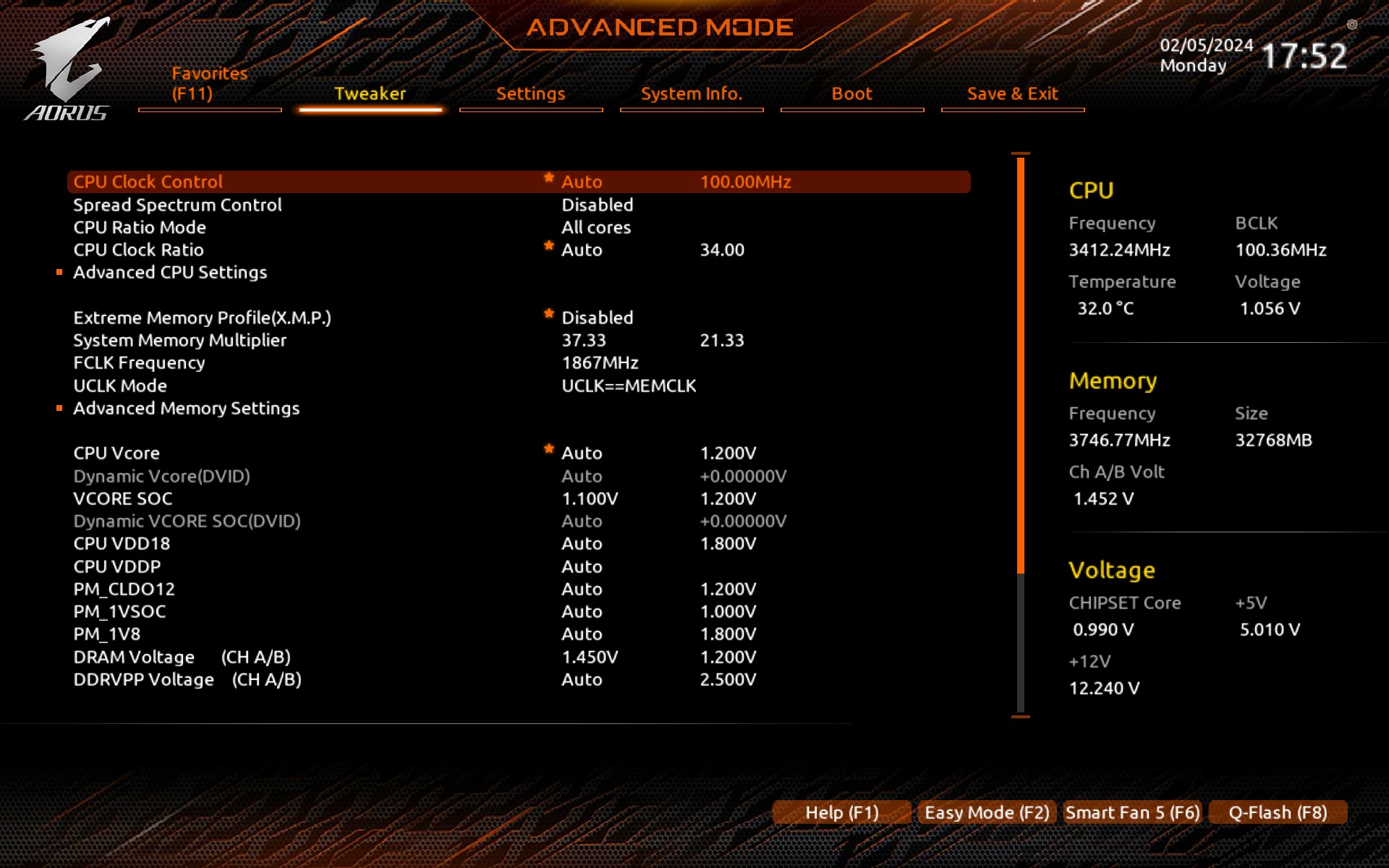

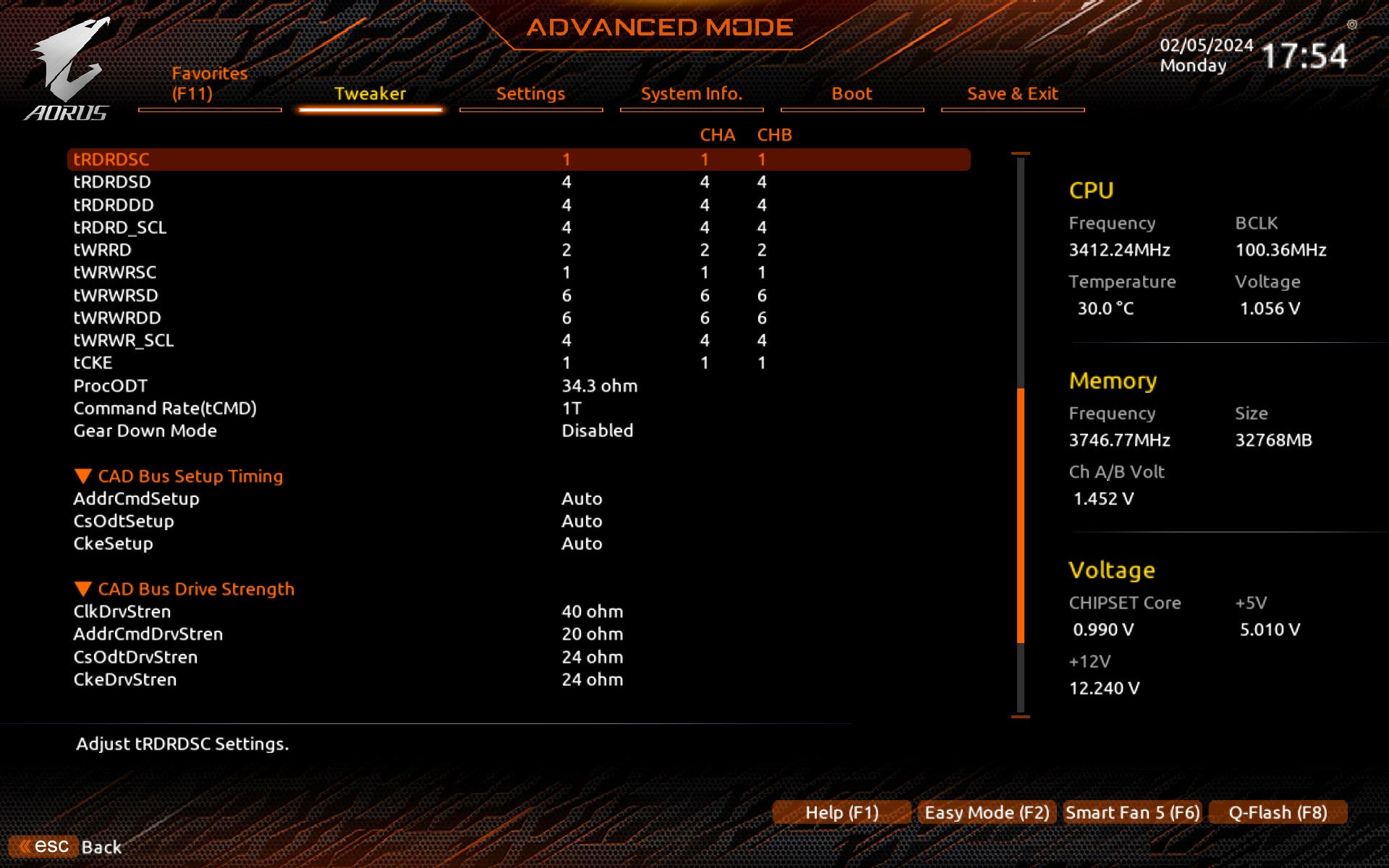

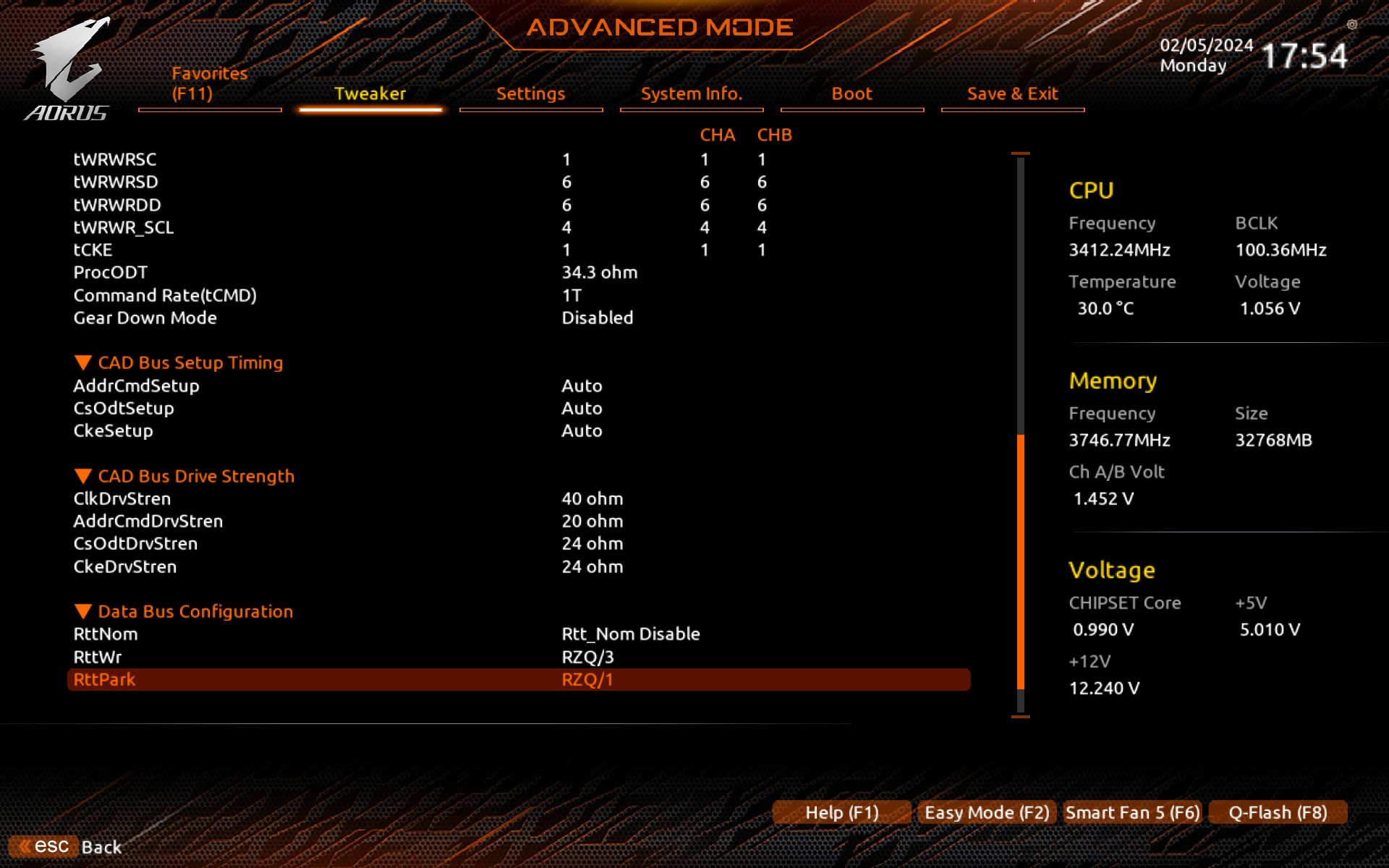

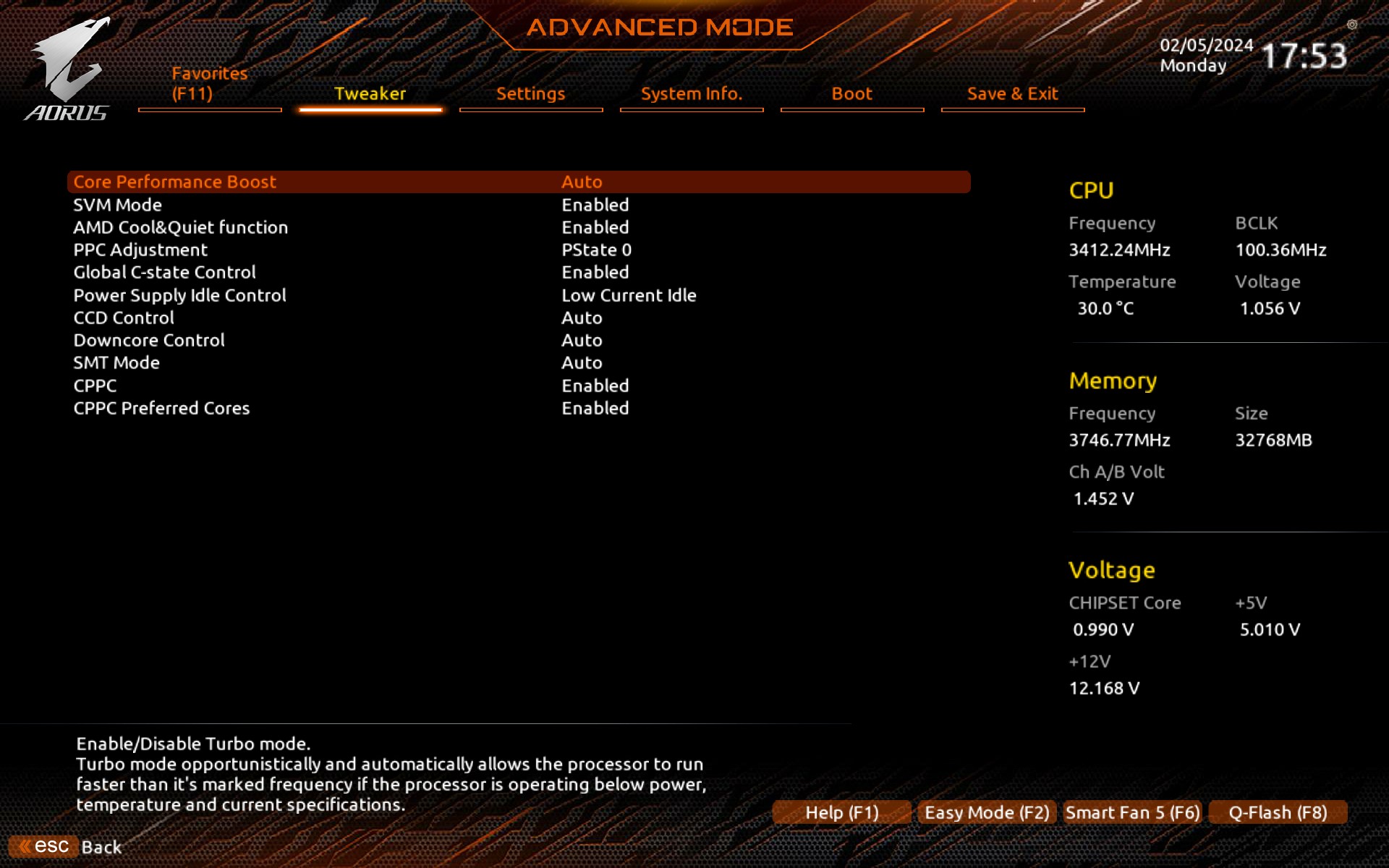

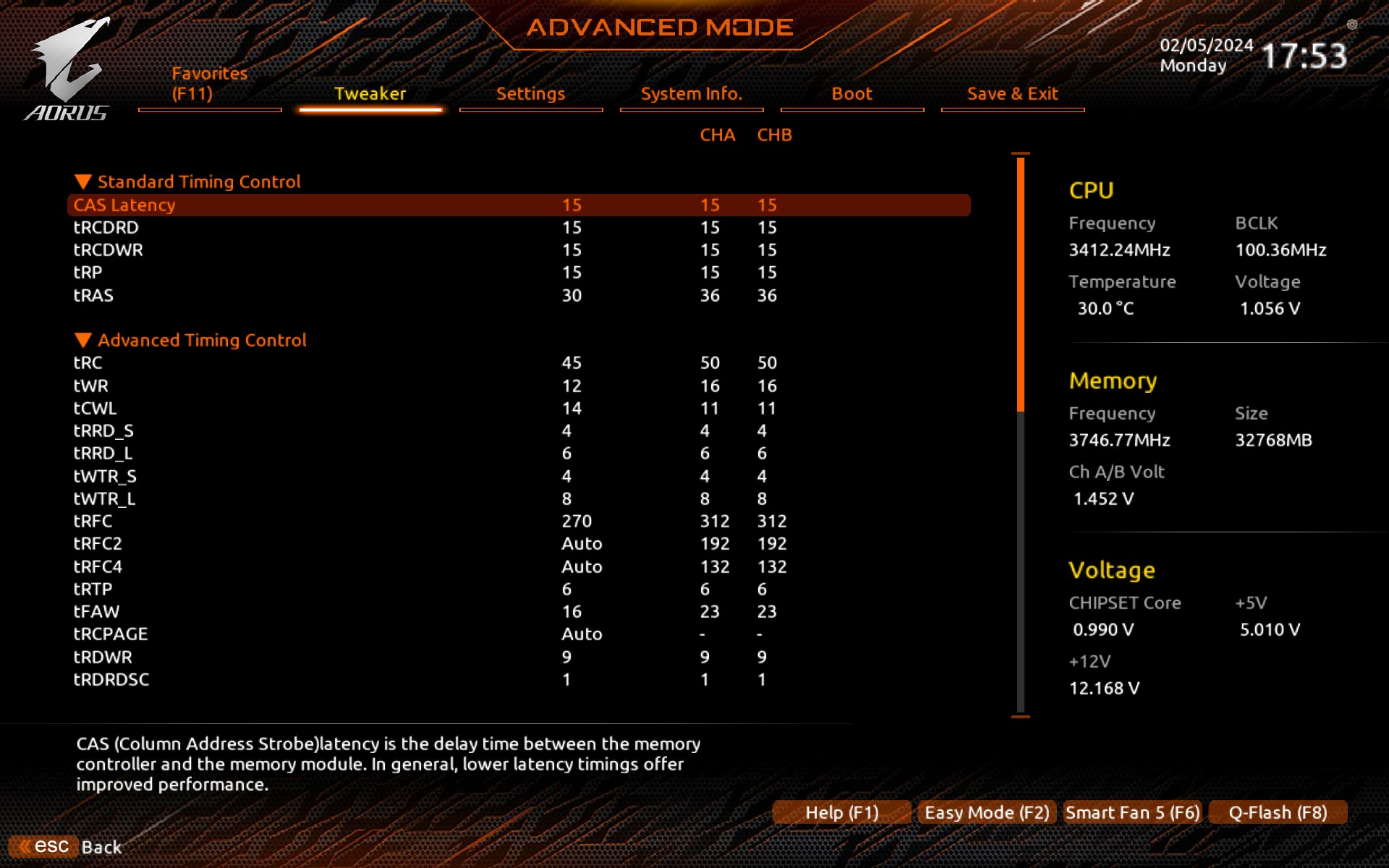

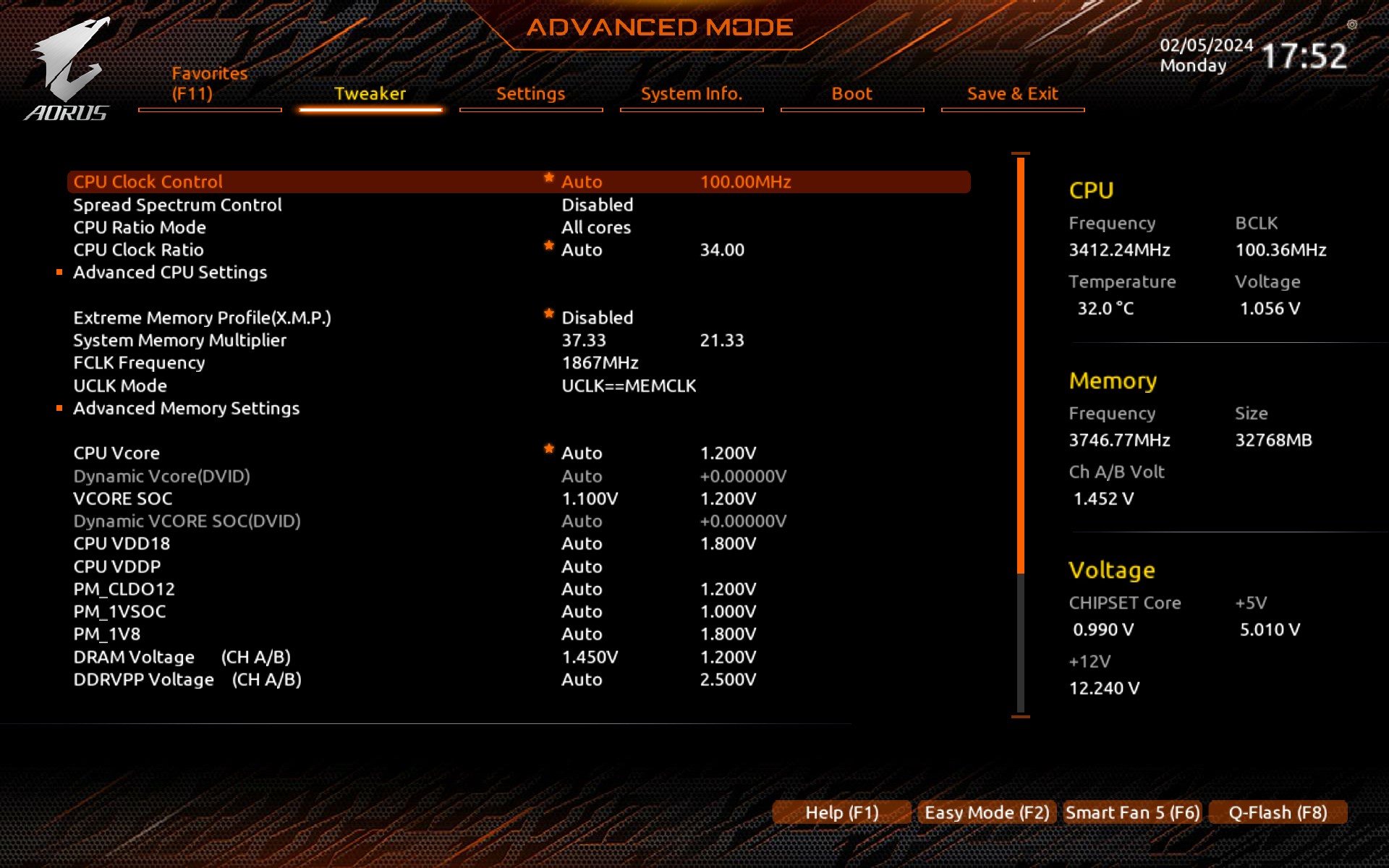

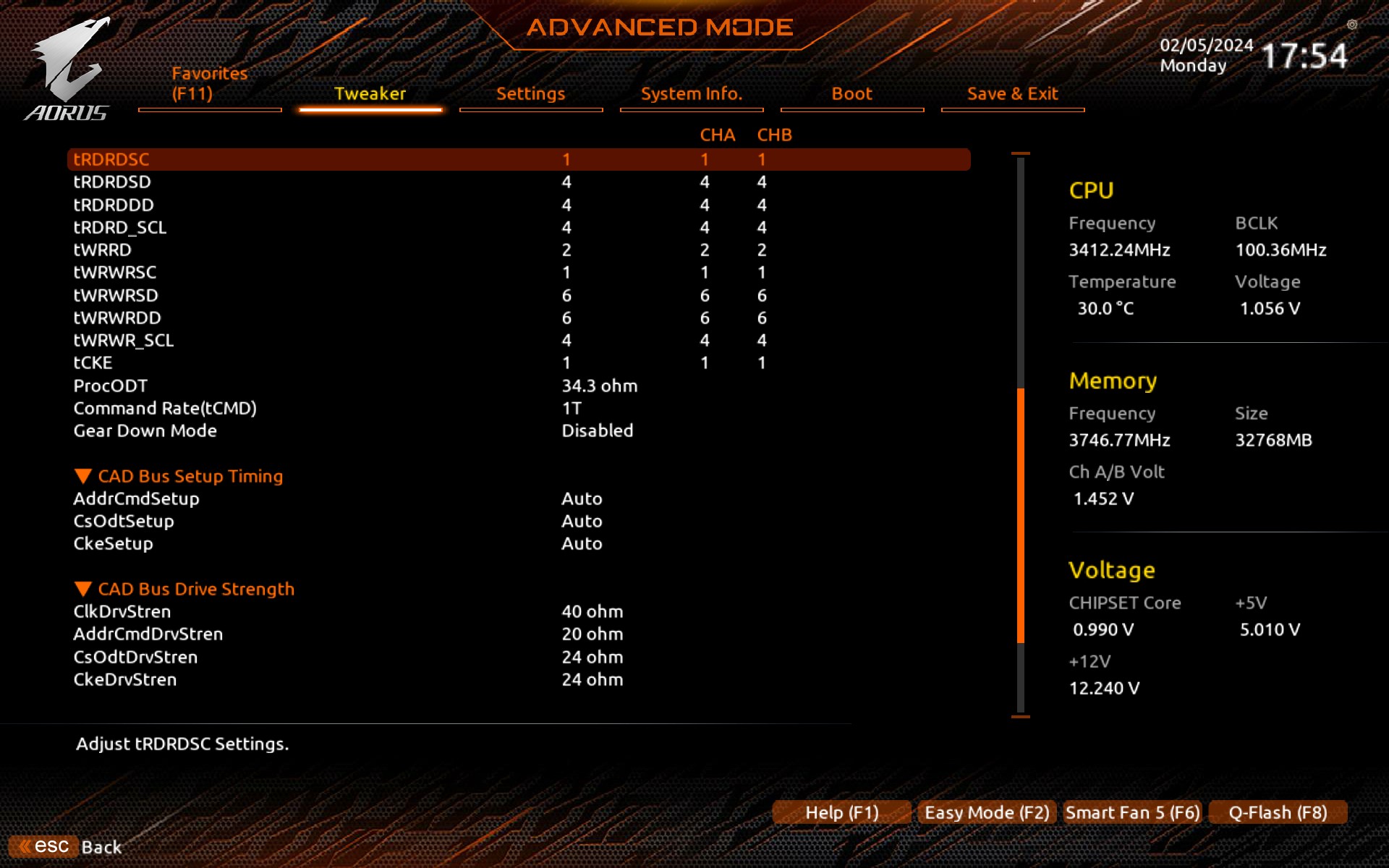

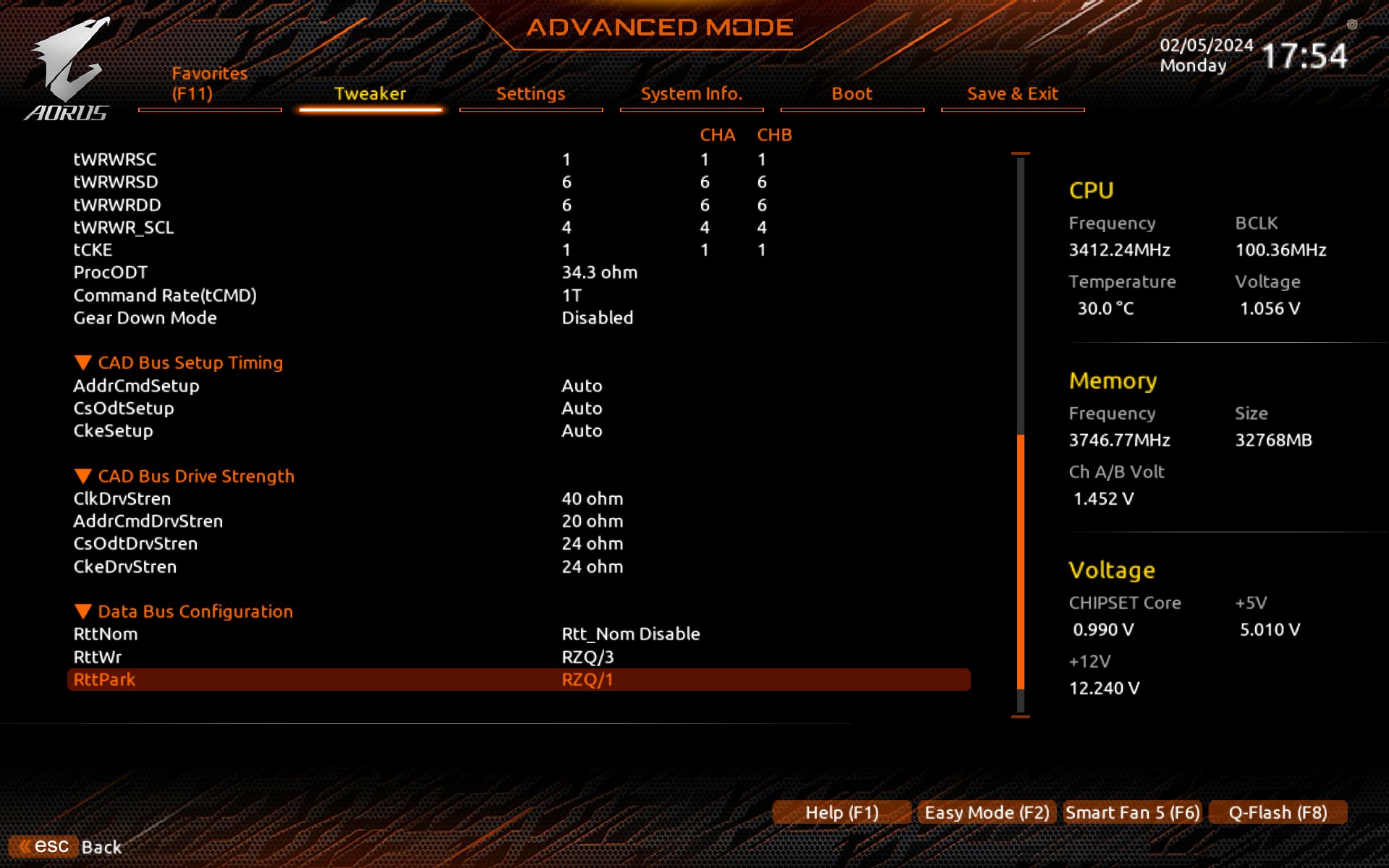

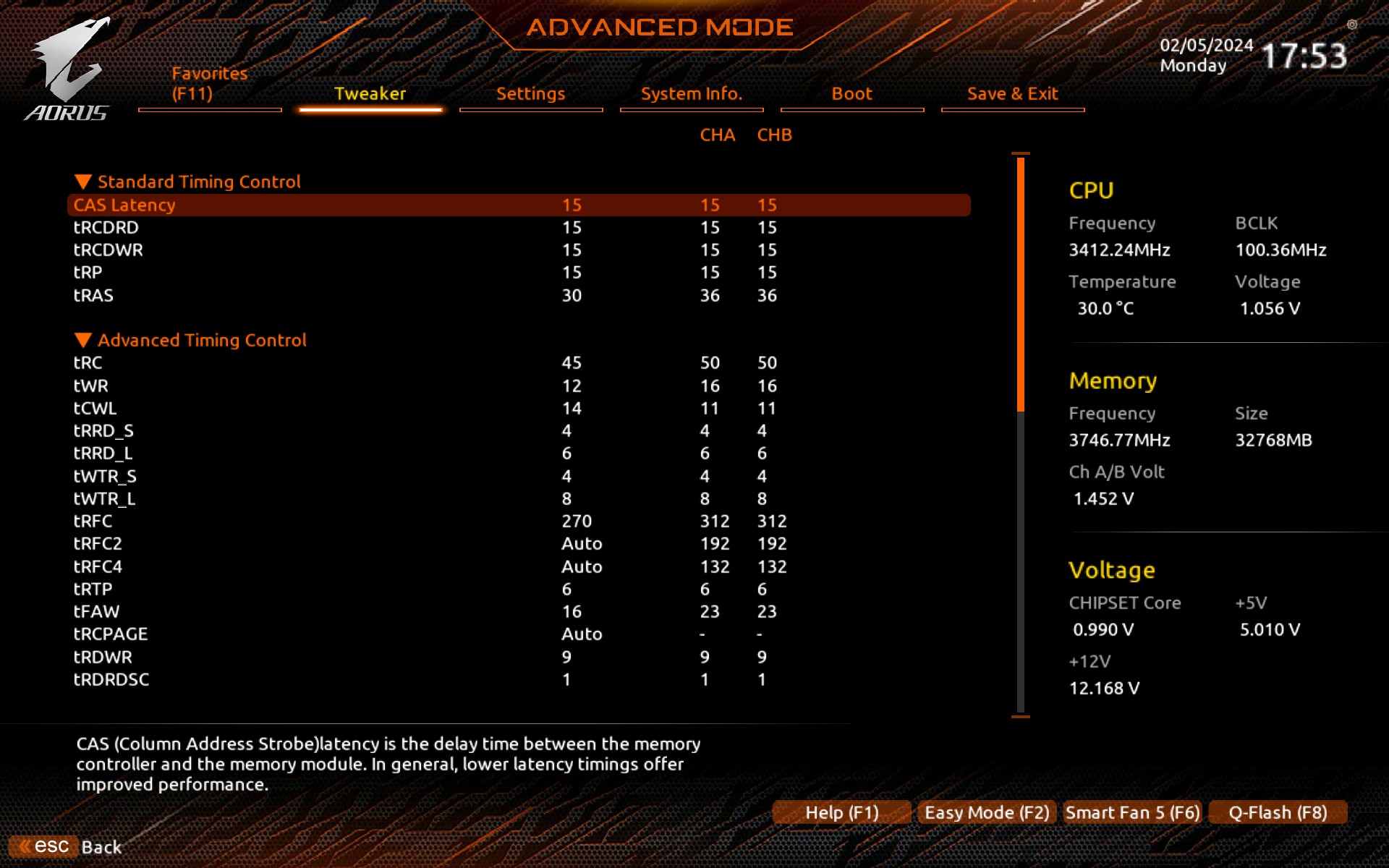

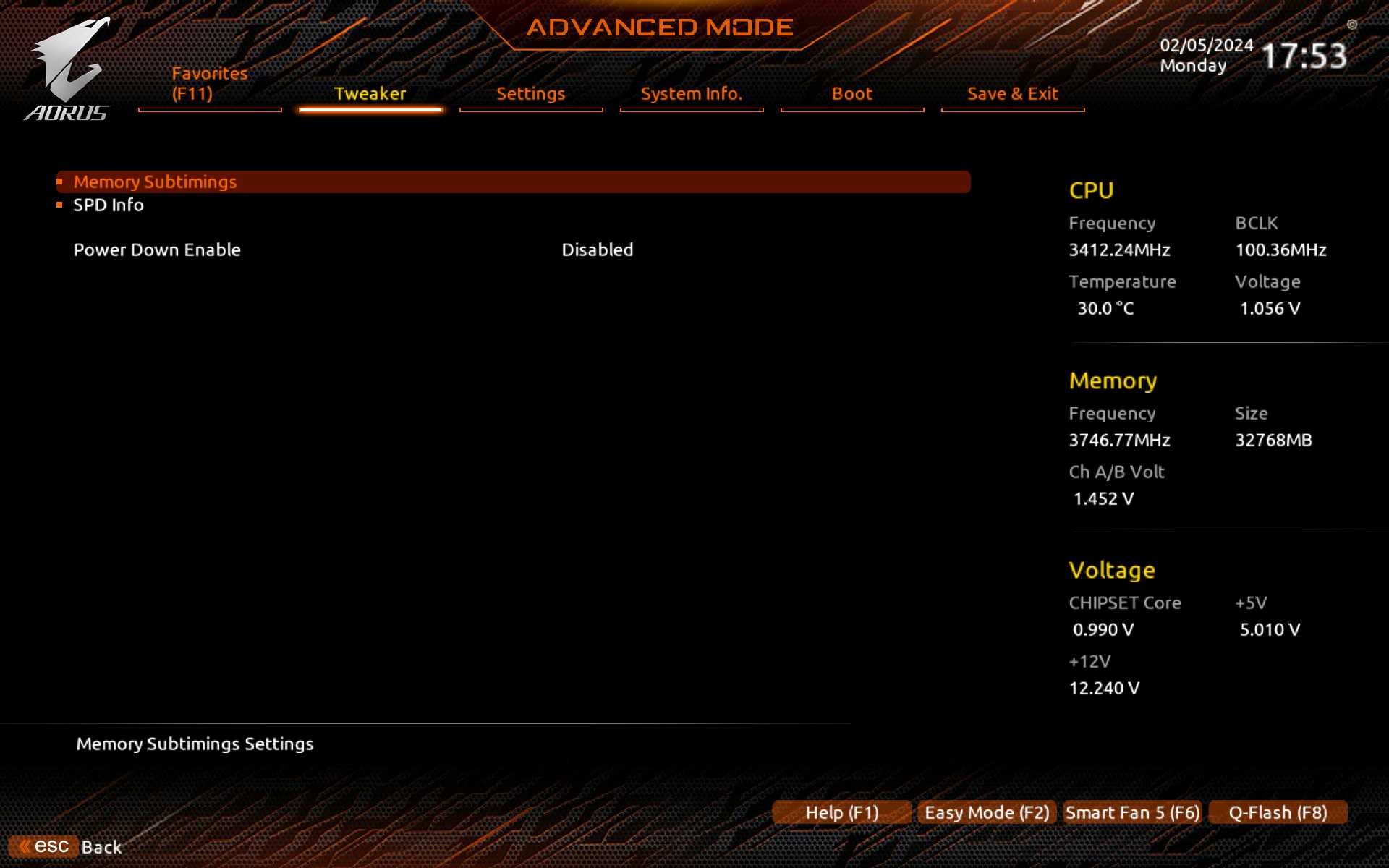

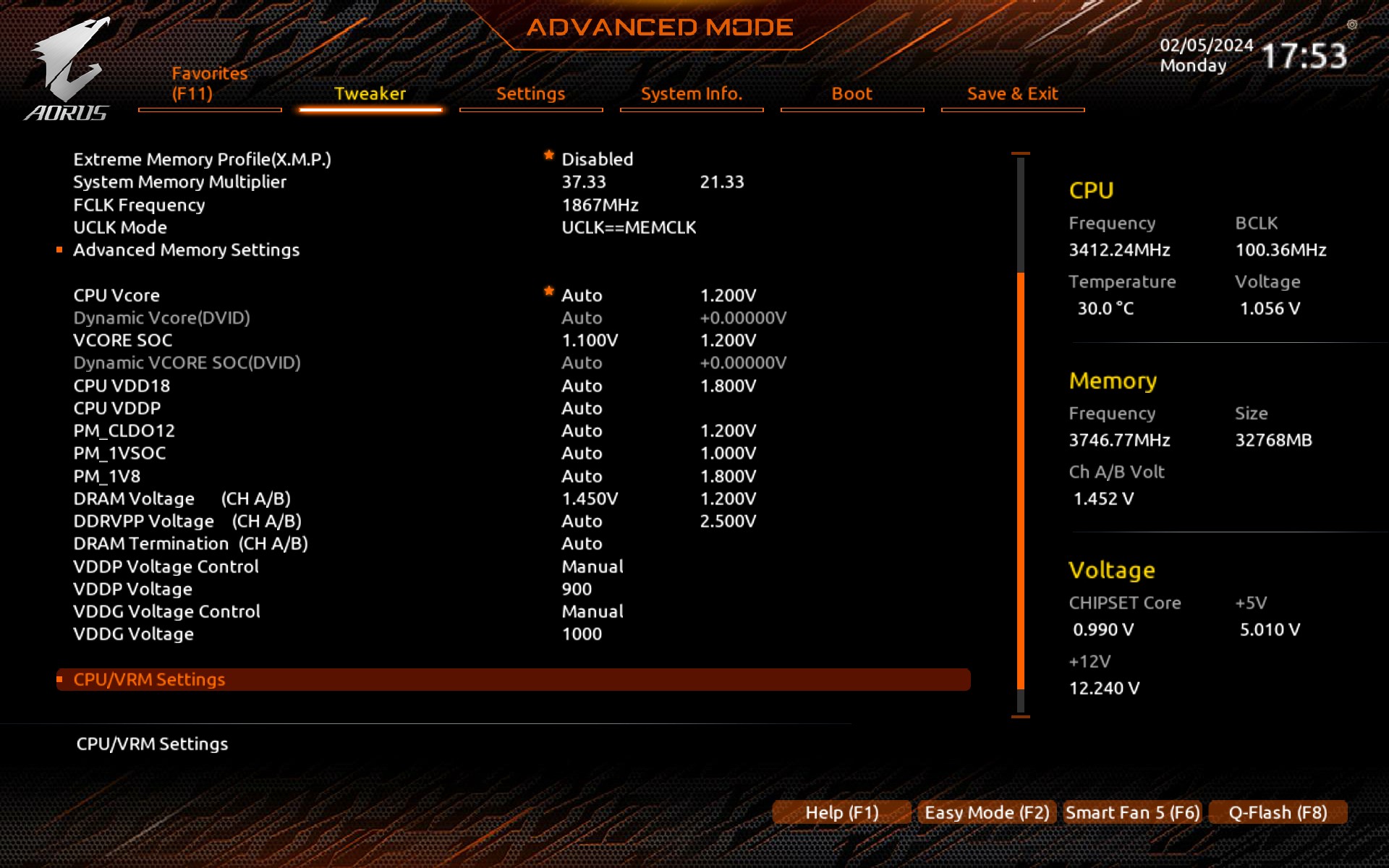

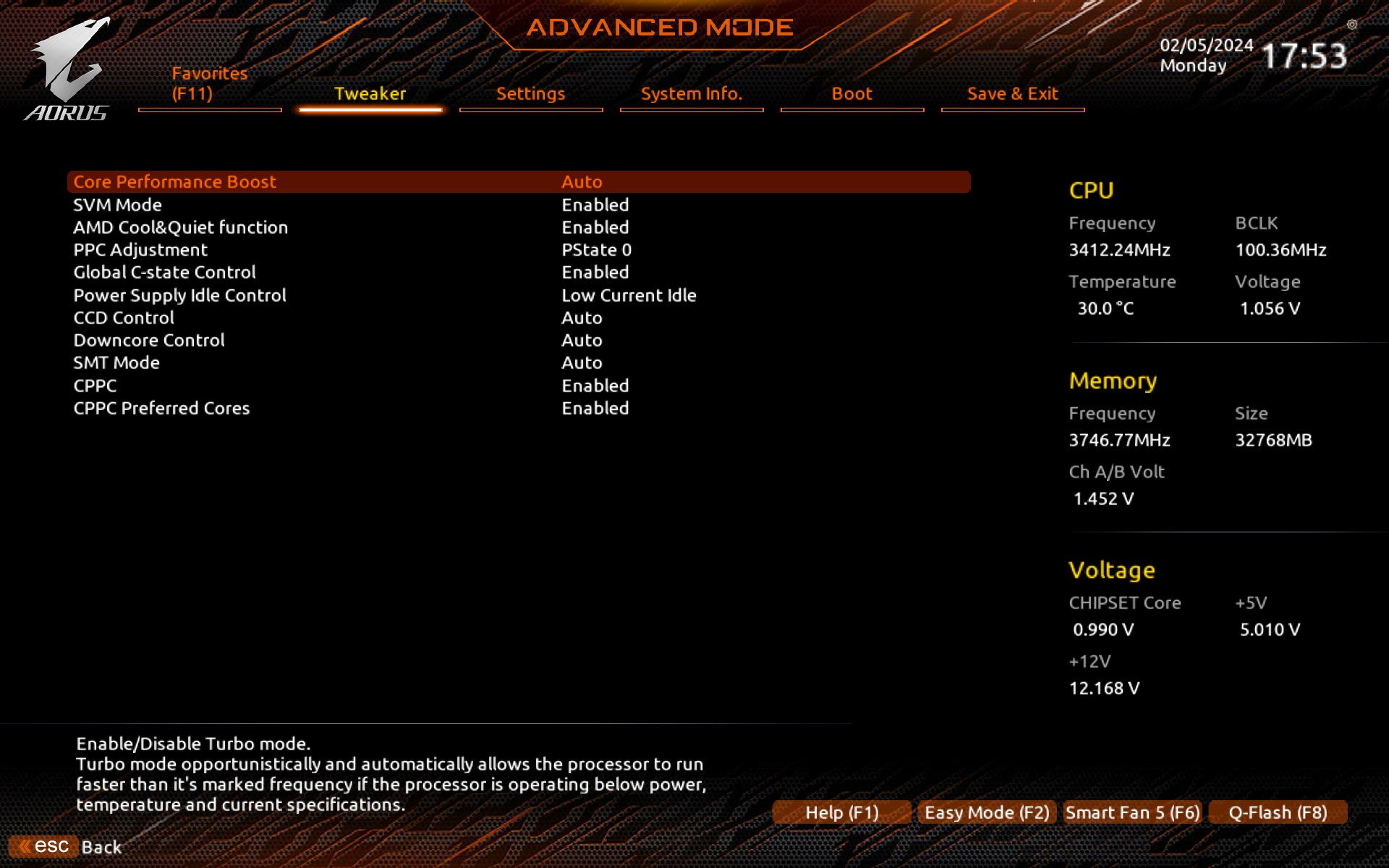

Edit: Hab mal meine RAM-Settings im UEFI angehangen.



[|Moppel|]

Oh entschuldige, das habe ich übersehen.

Danke für die Screenshots, ich arbeite mich durch! <3

Habe ich in meinem Edit2 jetzt gemacht und es sieht bisher gut aus?

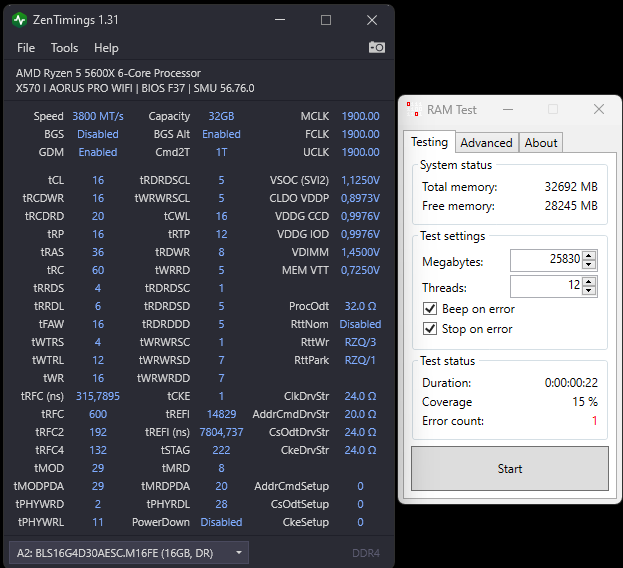

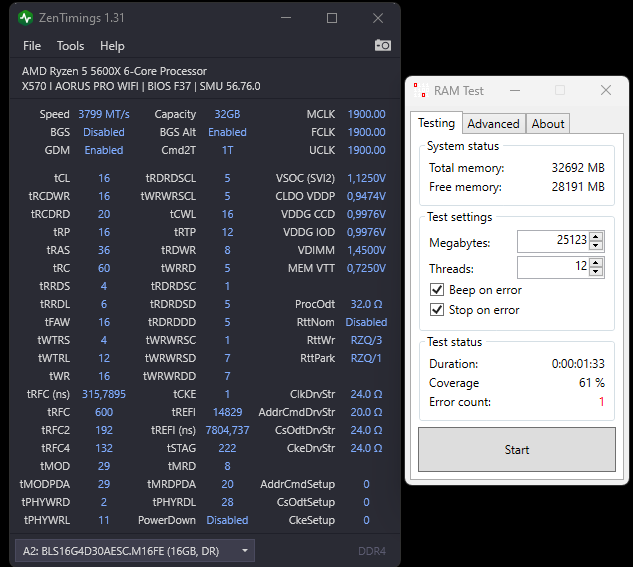

Nach 20s kommen allerdings Fehler in karhu.



[MehlstaubtheCat]

tRFC mal auf 600

und mich würde interessieren was das Bios für Werte bei
tRDWR und tWRRD setzte wenn diese auf Auto sind.

Gruß



[|Moppel|]

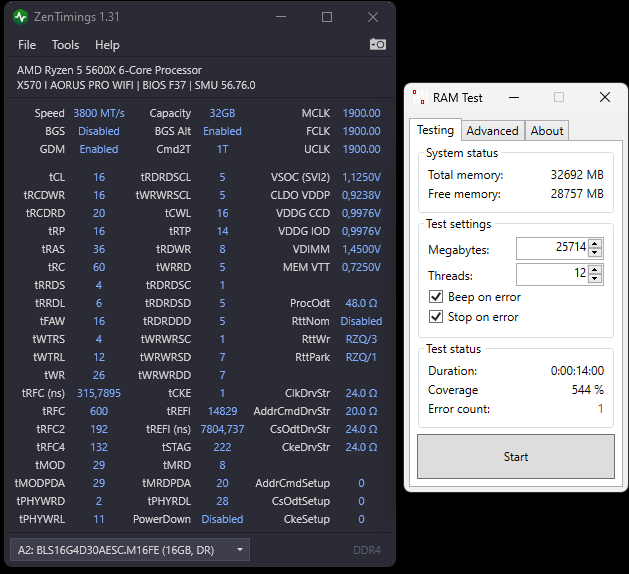

tRFC auf 600, tRDWR und tWRRD auto. Sonst alles gelassen.


karhu Fehler nach 30 Sekunden.



[MehlstaubtheCat]

Ok, SOC mal auf 1,15V

und die IOD auf 1,025V

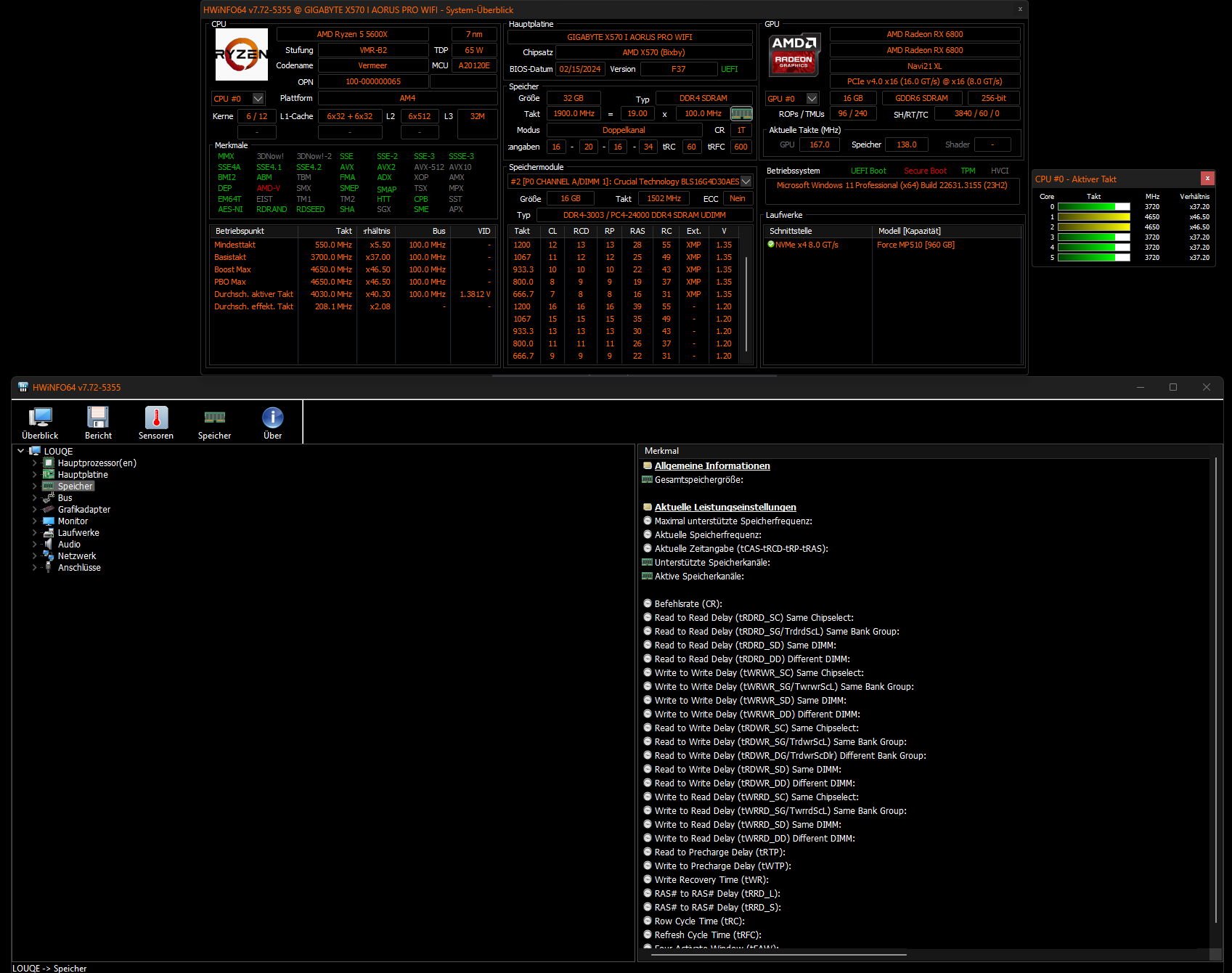

Wenn du HWinfo installierst und ganz runter gehst steht dort WHEA.
Da müssen immer 0 Fehler sein, kannst du das mitloggen?

Edit: tRAS mal auf 36 noch hoch.

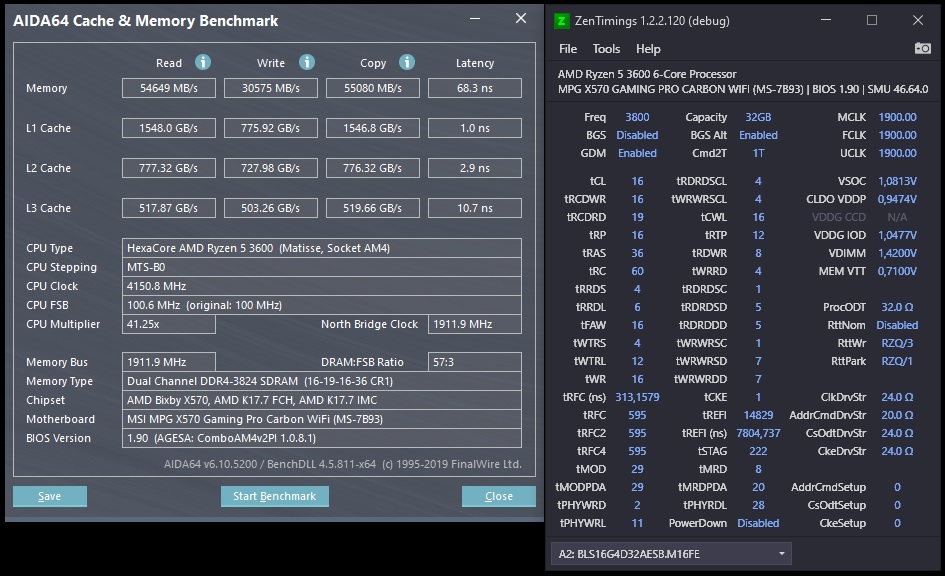

Meine Settings vom meinem alten Ryzen 5 3600



Da sind deine Timings nochmal etwas "zahmer" sollte also noch eher laufen.



[|Moppel|]

Wo meinst du das bei HWinfo?

Ergänzung (12. März 2024)

Ok, SOC mal auf 1,15V

und die IOD auf 1,025V

Edit: tRAS mal auf 36 noch hoch.

Vsoc ist 1,15 eingestellt.
IOD ist 1,025 V eingestellt.

Muss ich die dann nachregulieren und höher stellen um auf die Werte zu kommen? Bei IOD hat sich nichts geändert.

Edit:

VDDG auf 1000 mV und VDDP auf 900 wie bei qiller > hat nichts weiter verbessert.



[MehlstaubtheCat]

HWinfo "Sensoren" ganz unten.

Was übersehe och bei deinen Settings, das stelle ich mir gerade als Frage das müsst echt so laufen.

IOD auf 1.05

tWR Auto
tRTP Auto

Mal sehen was gesetzt wird



[|Moppel|]

eingetragen:

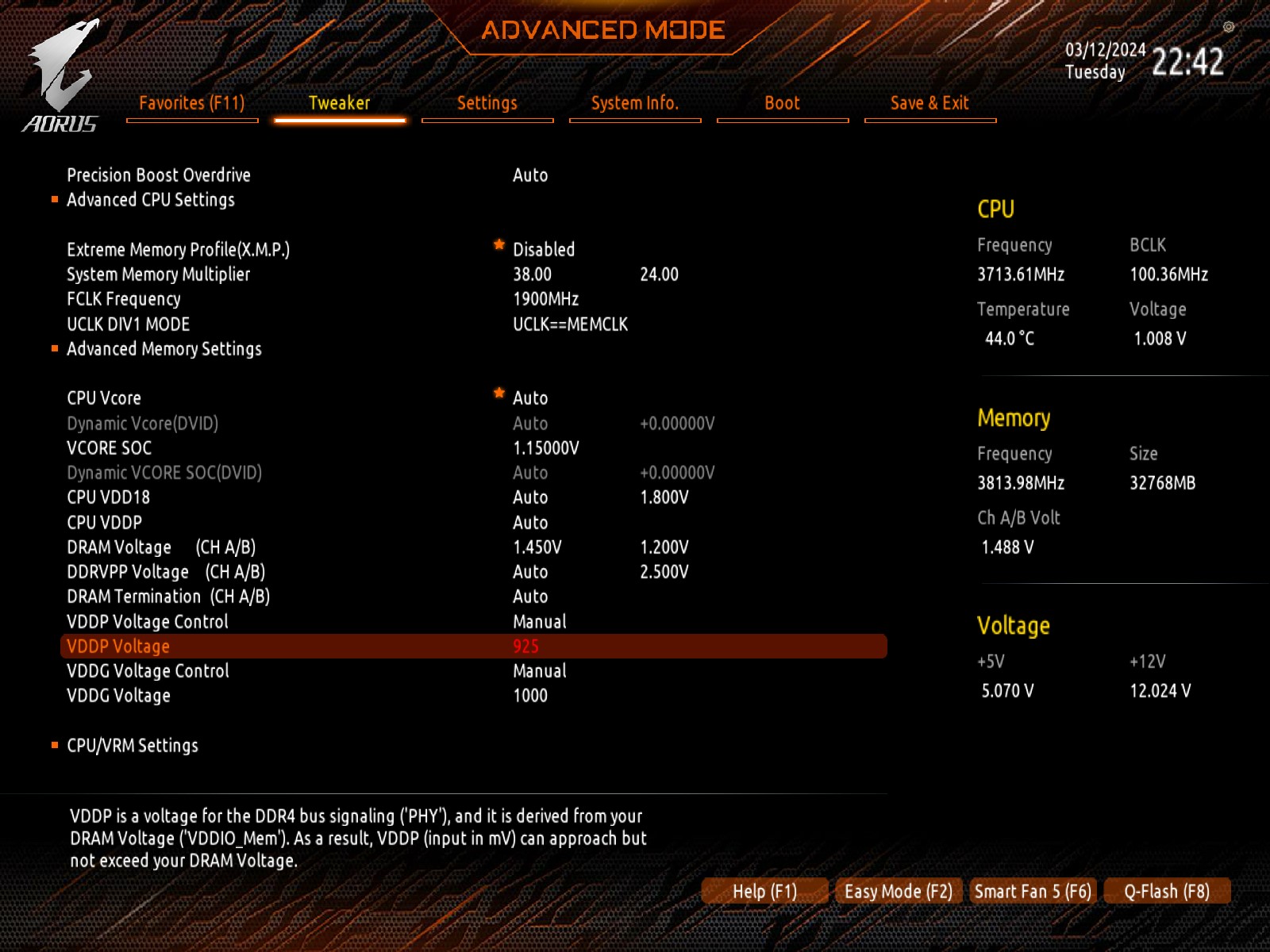

Vsoc = 1,15 V
VDDG = 1,05 V
VDDP = 0,9 V

keine WHEA Fehler laut HWinfo



[MehlstaubtheCat]

VDDP = 0,925V
CCD = 1 V
IOD = 1.05V
SOC = 1,15V



[|Moppel|]

Ich habe leider nur eine der beiden Spannungen zum Einstellen.

SOC war schon auf 1,15V

Passt das so?

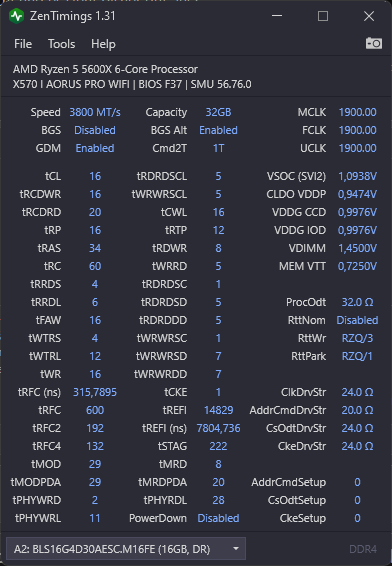

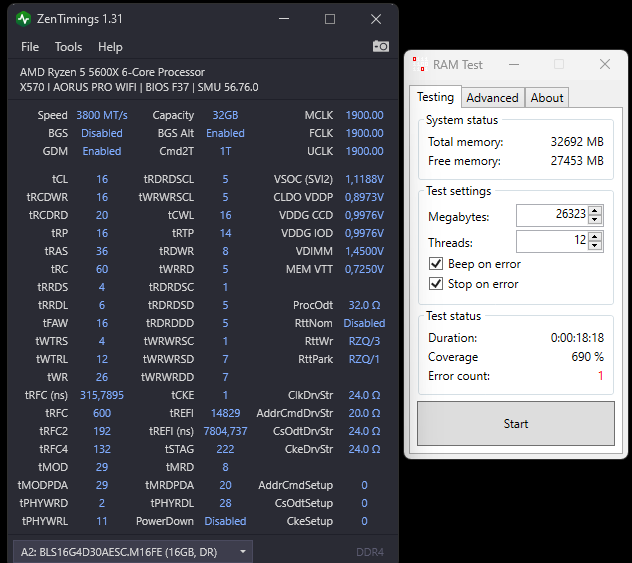

Sieht bei ZenTimings dazu so aus:



[MehlstaubtheCat]

Dann VDDG auf 1.050 auch wenn da nur eine Einstellung ist.
VDDP passt warum auch immer das rot ist, da musst ich echt gerade lachen!

Wenn das nicht stabil ist die ProcODT mal auf Auto belassen, wenn es nicht schon ist.



[|Moppel|]

ProcODT jetzt auf auto. Weiterhin keine WHEA Fehler.



[MehlstaubtheCat]

tRRDS, tRRDL, tFAW, tWTRS, tWTRL alle mal auf Auto
dann testen.
