Die nachfolgenden Fotos lassen noch ein paar Besonderheiten der AAlchemy-Karten erkennen ...

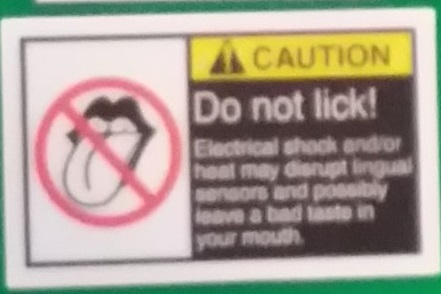

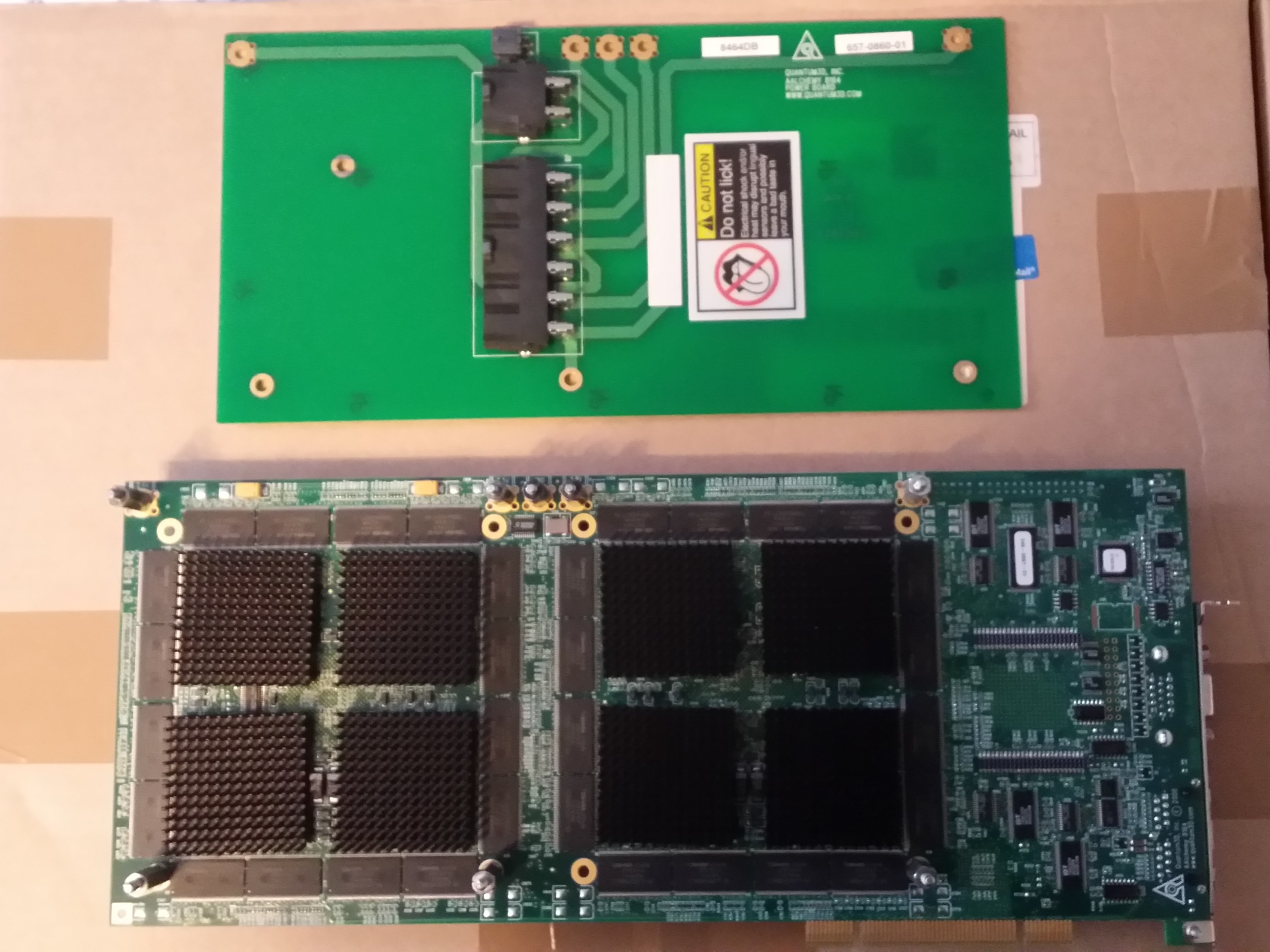

Die nichtssagende obere Platine im zweiten Foto ist das Power-Distribution-Board und die Leiterbahnen deuten auf den enormen Verbrauch der Karte hin. Auf den einzelnen Schienen liegen teilweise locker 20A bis 30A. Siehe auch den Aufkleber mit der Aufschrift:
Do not lick! … manches ist wohl doch stärker als die Zunge verträgt. ^^
<<<---- gleich mal als Avatar verwendet, zu geil!

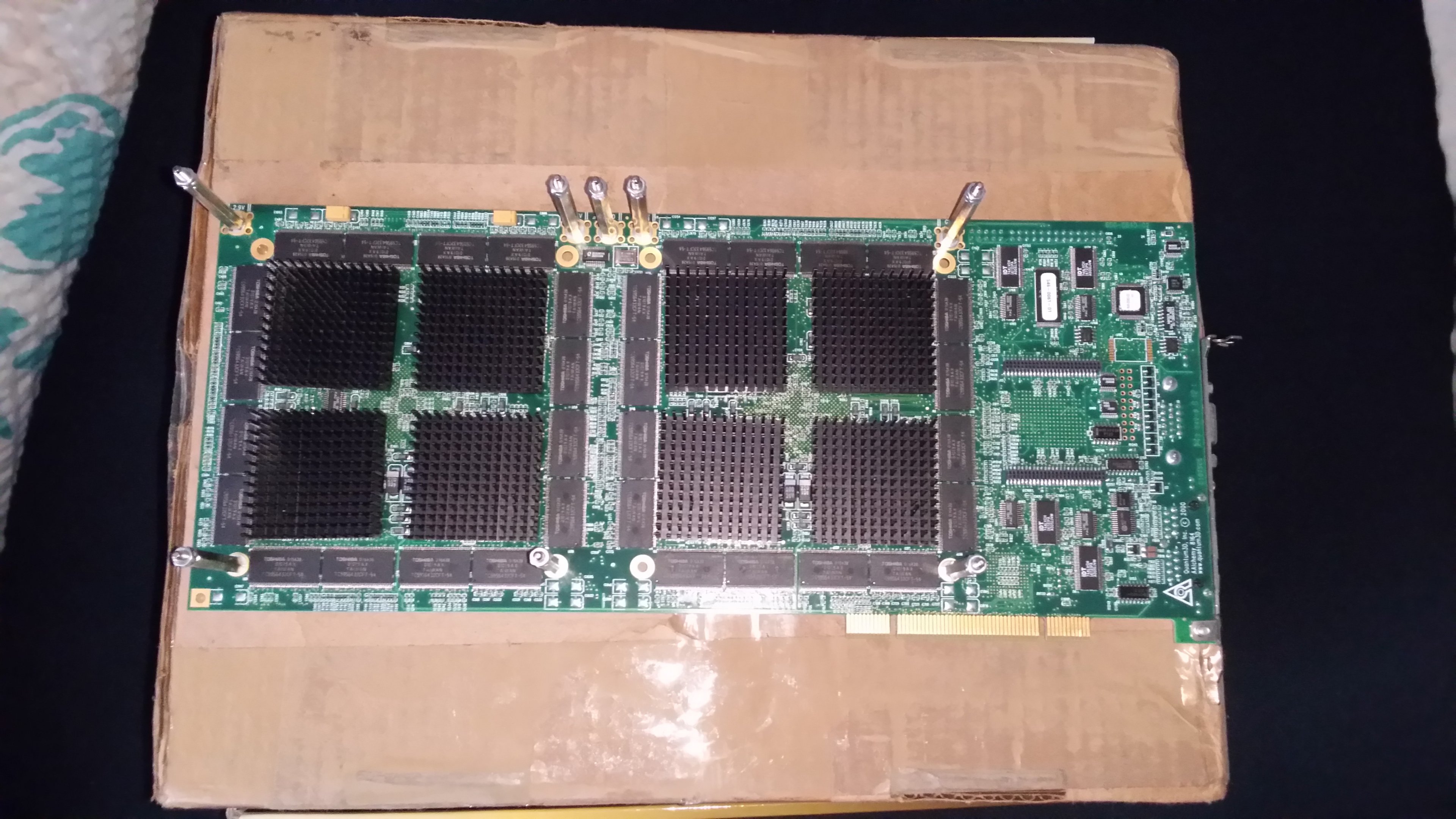

Die
Standoffs auf dem ersten Foto sind
nicht nur zur Befestigung des Power-Dsistribution-Boards da, sie
dienen auch der Stromversorgung … oder sieht da jemand irgendwelche Stromanschlüsse auf dem Grafik-Board? ^^
Kommen wir zum SLI … ja, auch diese Karten waren SLI-tauglich. auf den Bildern sind rechts auf dem PCB des Grafik-Boards zwei dünne horizontale schwarze Anschlüsse zu erkennen, die es auf der anderen Seite des PCB auch hat und darüber kann man ein SLI erstellen.
Wem also eine Vodoo5 5500 oder Prototypen a la V5 6000 nicht ganz ausreichen, der darf sich gerne um zwei dieser Karten bemühen und lange nach den SLI-Verbindern suchen, um schließlich
16 VSA100 in ein SLI zu zwingen. Bei den Versionen 8x64 der AAlchemy sind sogar 64MB RAM je GPU verbaut. Maniac81 hat demzufolge etwas schickes im Schrank liegen oder läuft die auch aktiv in einem PC? Viel Spaß dann bei HalfLife1 und Unreal Tournament 99 bzw. UT1 ...
Und wer noch mehr zu den AAlchemy lernen möchte, darf das gerne hier erfahren:
https://www.youtube.com/results?search_query=AAlchemy schon die Mainboards der PCs mit Dual Slot1 und 8 SDRAM-Slots (für meines Wissens bis 8GB RAM) sind der Wahnsinn.
… die Investition in einen Beamer haben wir für unser Retro-Projekt bereits abgeschlossen. Ein alter
Casio Portable XJ-S57/52 wird sich darum kümmern müssen. ^^
Maniac81 schrieb:
Ja, hier gibt es 8 Chips auf einem Board:
Quantum 3D AAlchemy 8164
Habe im Moment leider nur die Handyfotos parat.
mit Chiplets in Zukunft geht's wohl wieder in die Richtung auch wenn der interkommect anders funktioniert.
