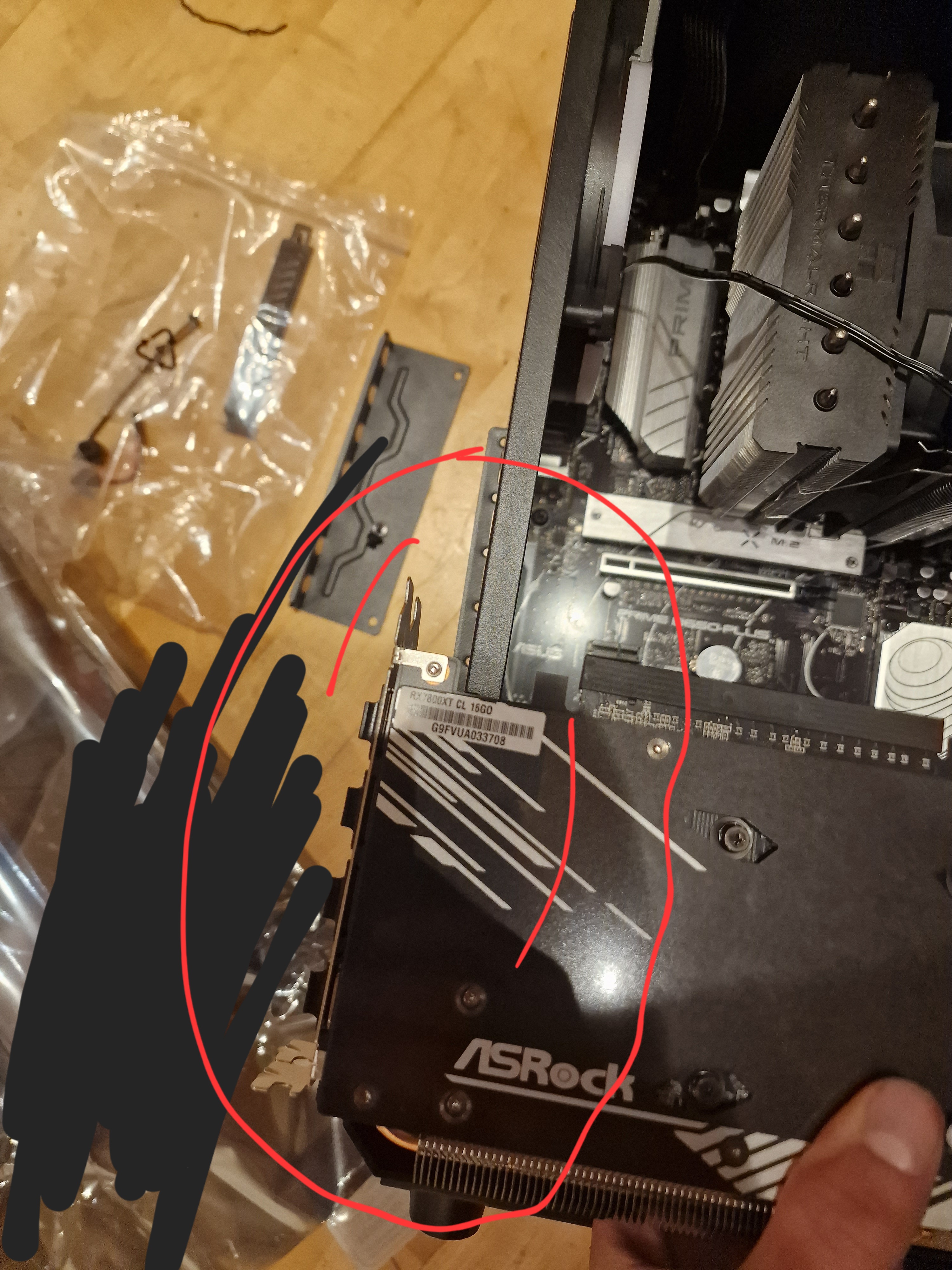

Nee, ist hinten zu lang (richtung rückseite des pcs, komm somit nicht zu den slots auf dem MB.
Vorallen das metall teil auf der graka ist stsek im weg, würde man das einbauen können bzw wäre das metallstück weg, wär dennoch kein platz nach hinten um die slots zu erwischen
Will heute auch nichts mehr herum basteln, hab den ganzen tag ab 14:00 damit verbracht, die meiste zeit wegen dem shield, bevor ich da aus frust/wut ernsrhaft was zerstöre, lass ich es für heute..
Hab jetzt dennoch paar bilder gemachr um es glaubhaft zu machen bzw nachvollziehbar was ich meine.

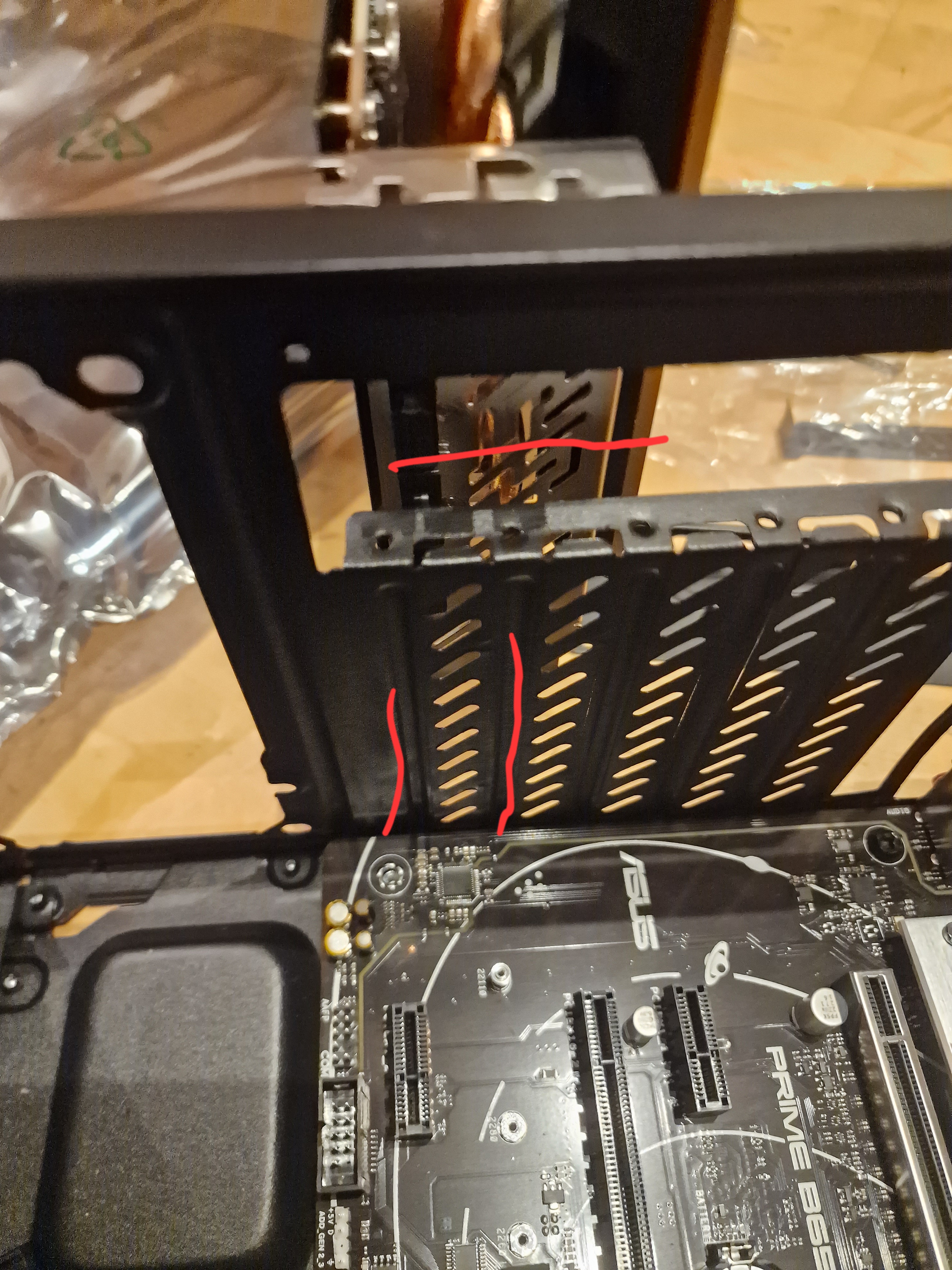

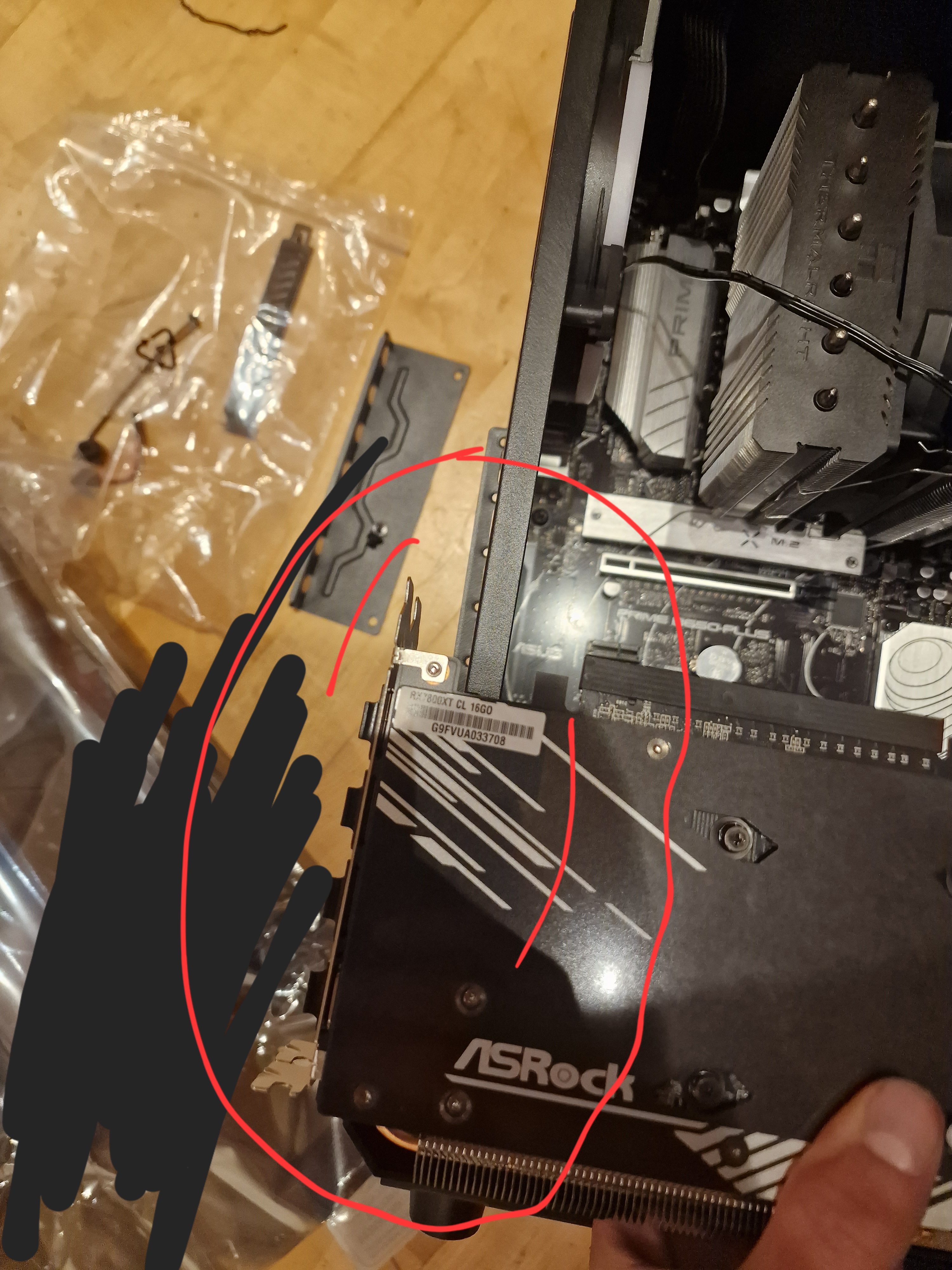

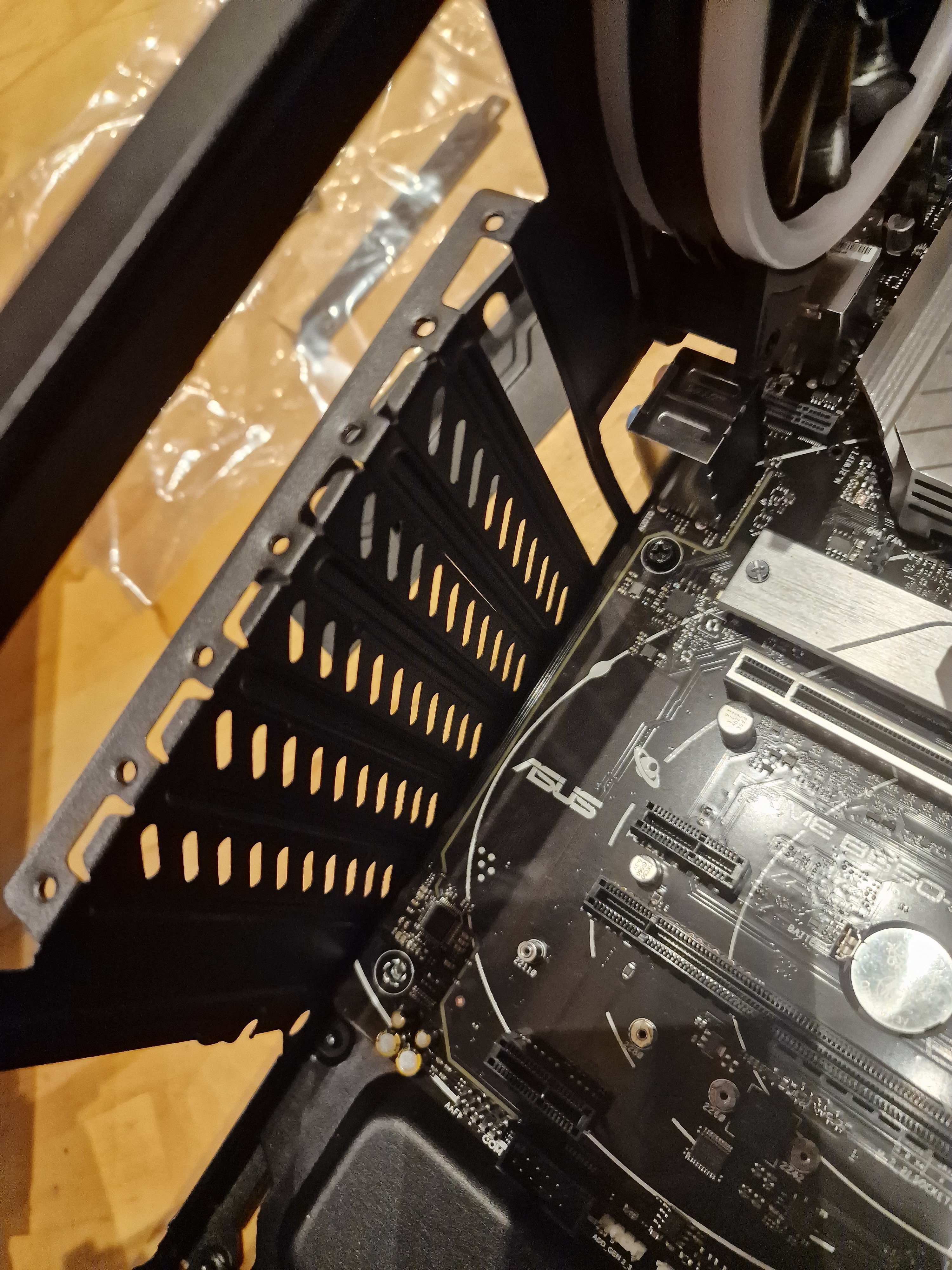

Am 2. Bild sieht man wie die heraustehen würde, wenn sie auf der selben höhe wie der slot ist.

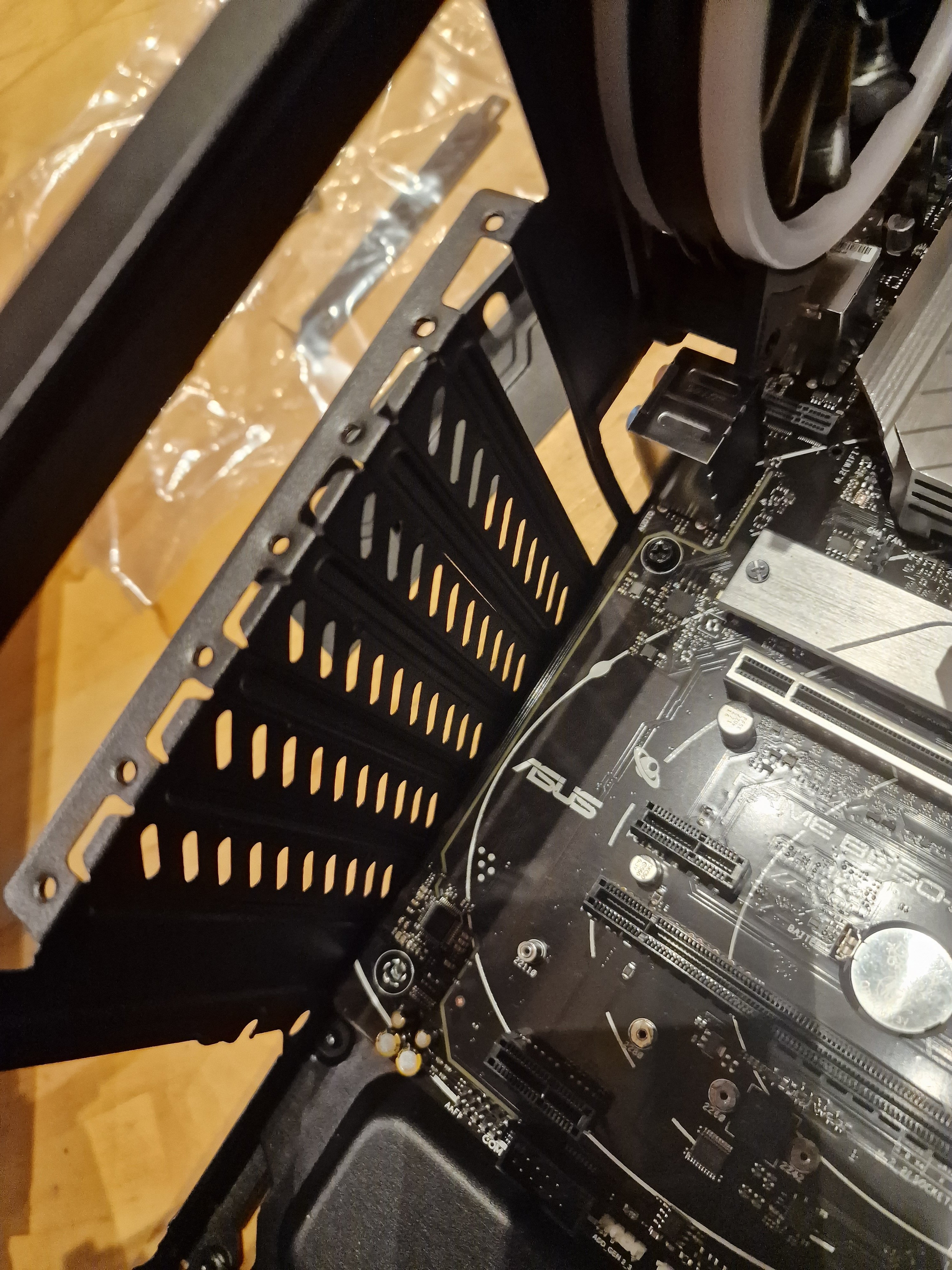

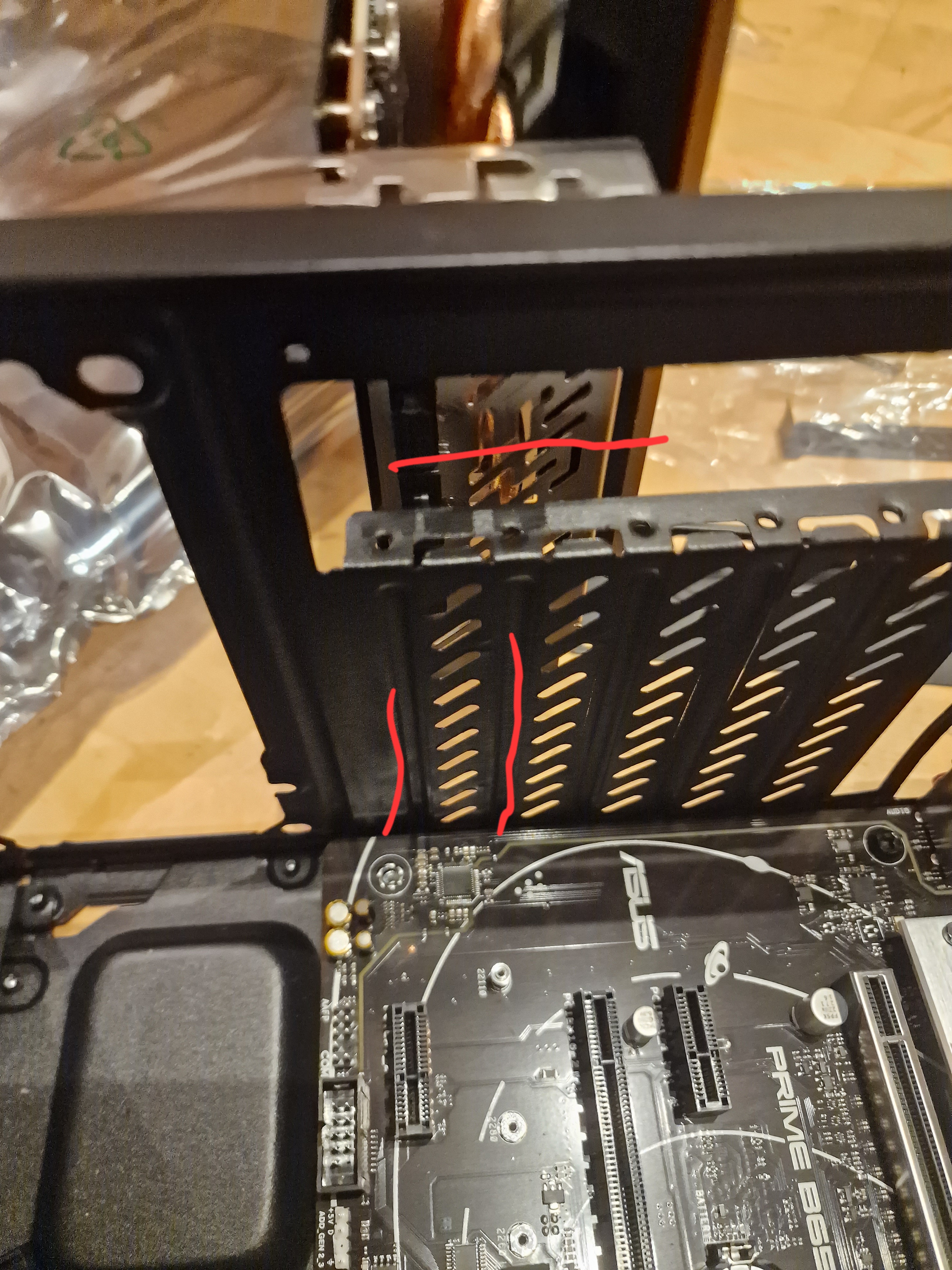

Und beim 1. Bild : da müsste ich das ganze gitter abbreissen, durch so einen kleinen schlitz würde die nicht durch passen, die mittlere schmale trennung wird auch nicht zum herausnehmen sein
Minute 40 wird es genau erklärt, was du machen musst.
Du könntest dir echt viel ersparen, wenn du dir das Video anschaust.
Wenn du es nicht machst, werden mit Sicherheit noch mehr Probleme auftauchen.
YouTube
An dieser Stelle steht ein externer Inhalt von YouTube, der den Forumbeitrag ergänzt. Er kann mit einem Klick geladen und auch wieder ausgeblendet werden.

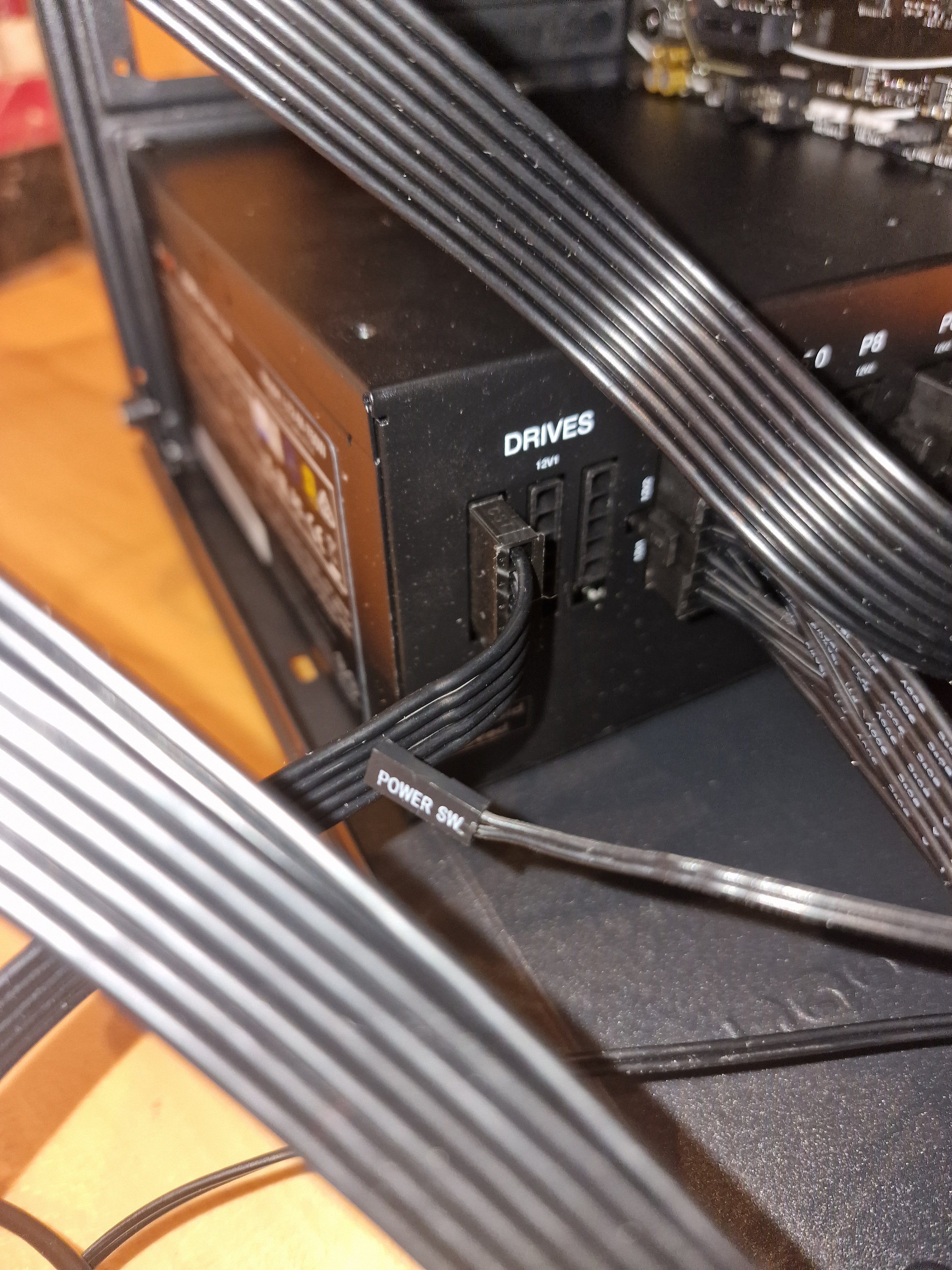

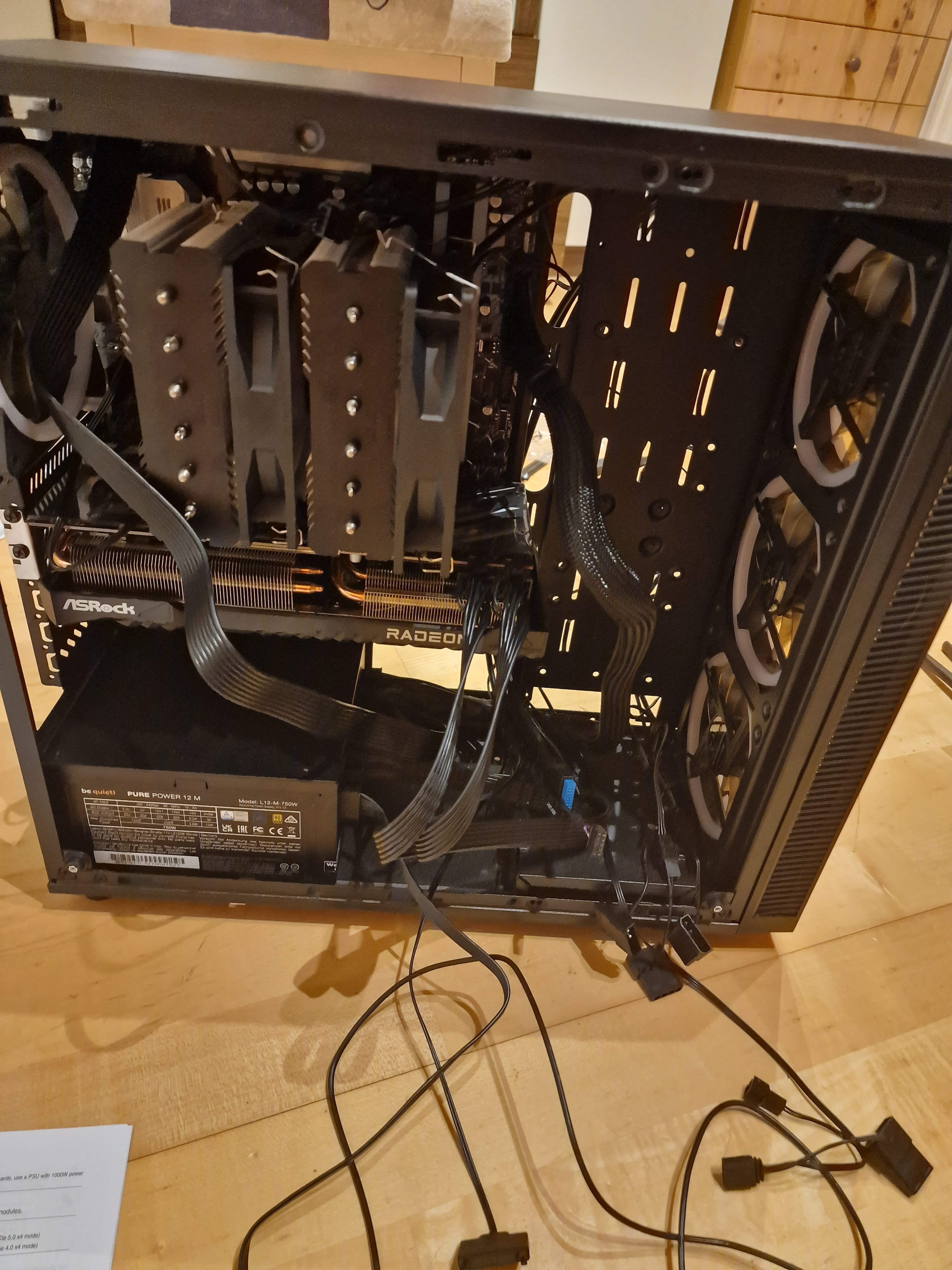

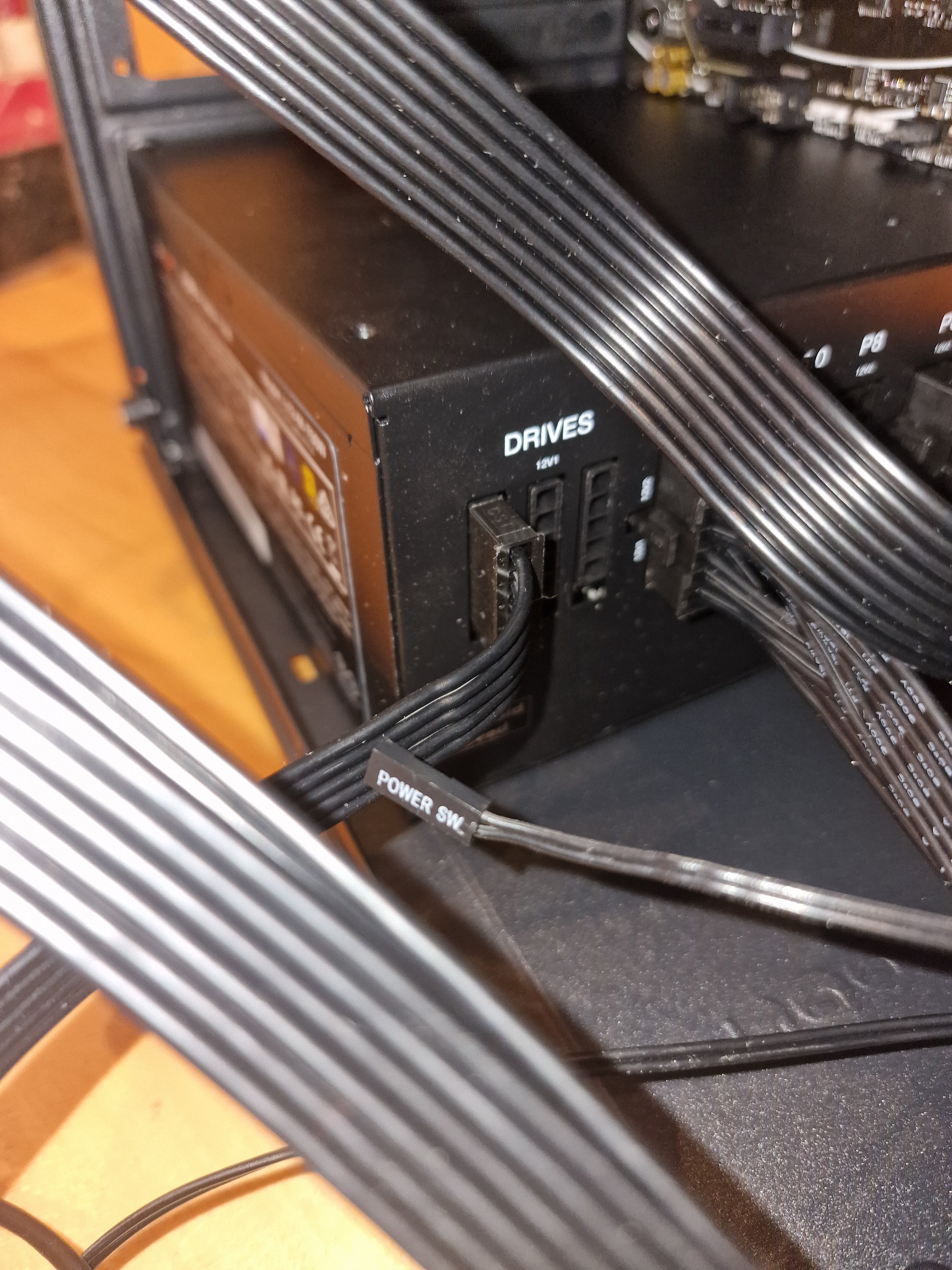

Nun fast alles eingebaut, nur ich hab keine ahnung von diesen tausend kabeln, eines idt vom netzteil "drivers", der rest vom gehäuse.
Den heck rgb ventilator hab ich bei "ch fan" (heißt das glaub ich, laut handbuch für 2. Ventilator) angeschlossen, bin mir nicht sicher ob das rgb dann funktioniert, aber strom sollte er ja bekommen, somit auch led beleuchtung?
Bei den restlichen kabeln hab ich keine Ahnung, im internet les ich 3 verschiedene meinungen, in einem video wurde sogar gesagt dass ein falsches anschließen zu defekt des lüfter/rgb modules führt?

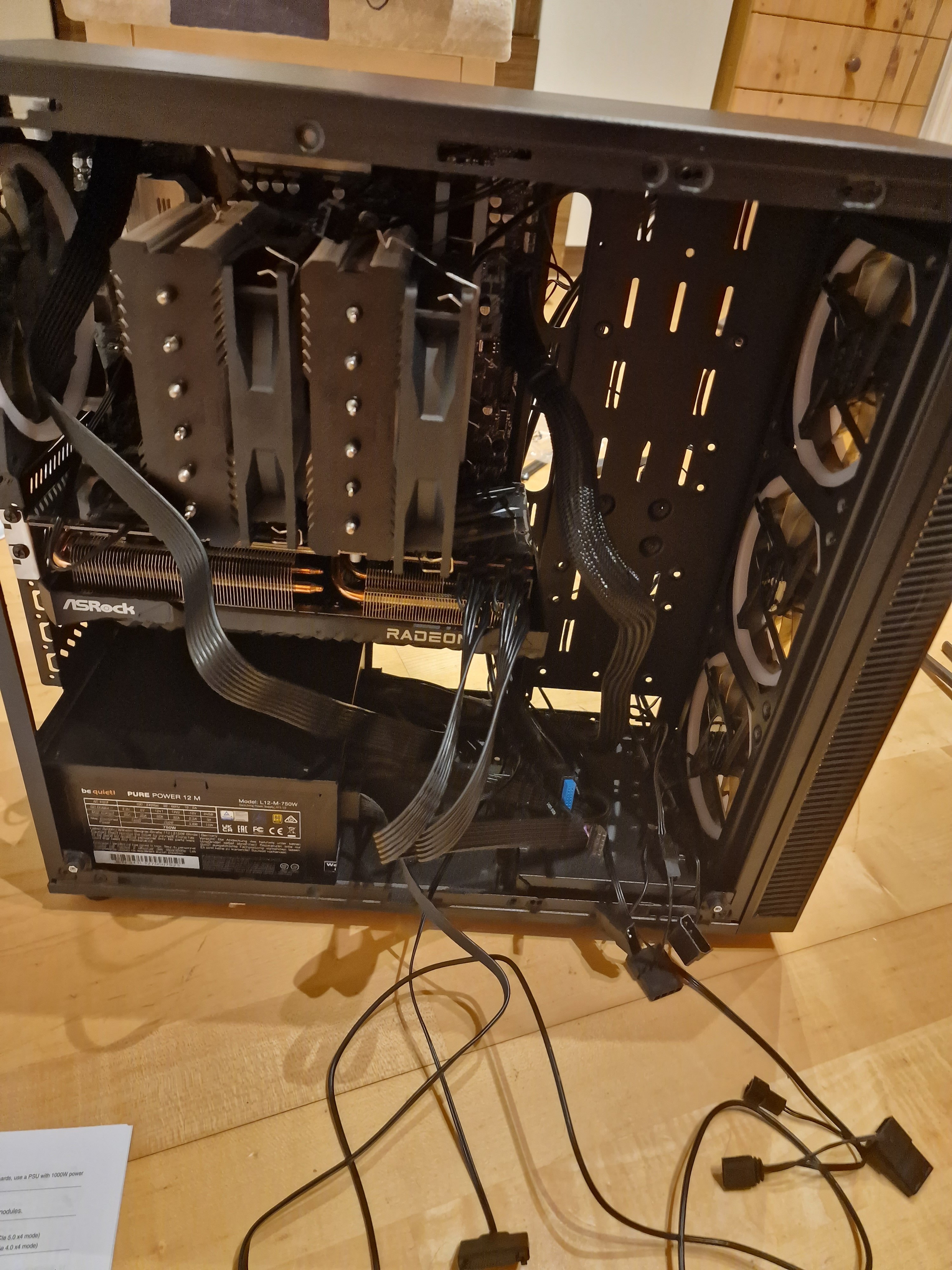

Und kritisiert ruhig mein kabel "management" aber damit will ich mich nicht herum quälen
Einiges solltest du dir anhand des schon genannten Videos und des Studiums des Handbuchs erschließen können.

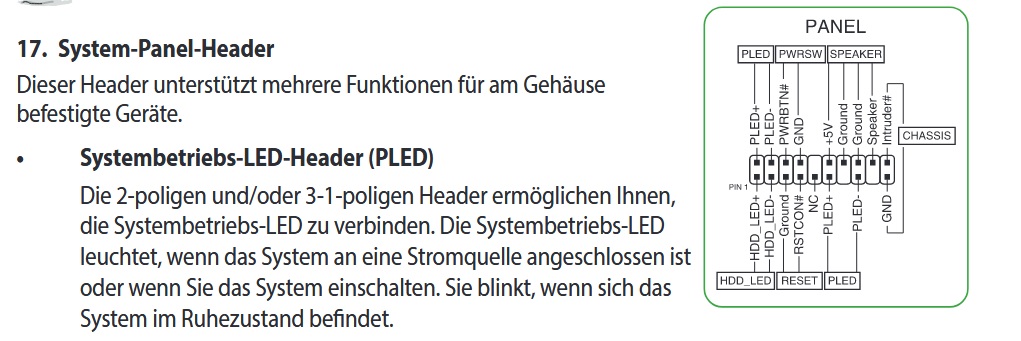

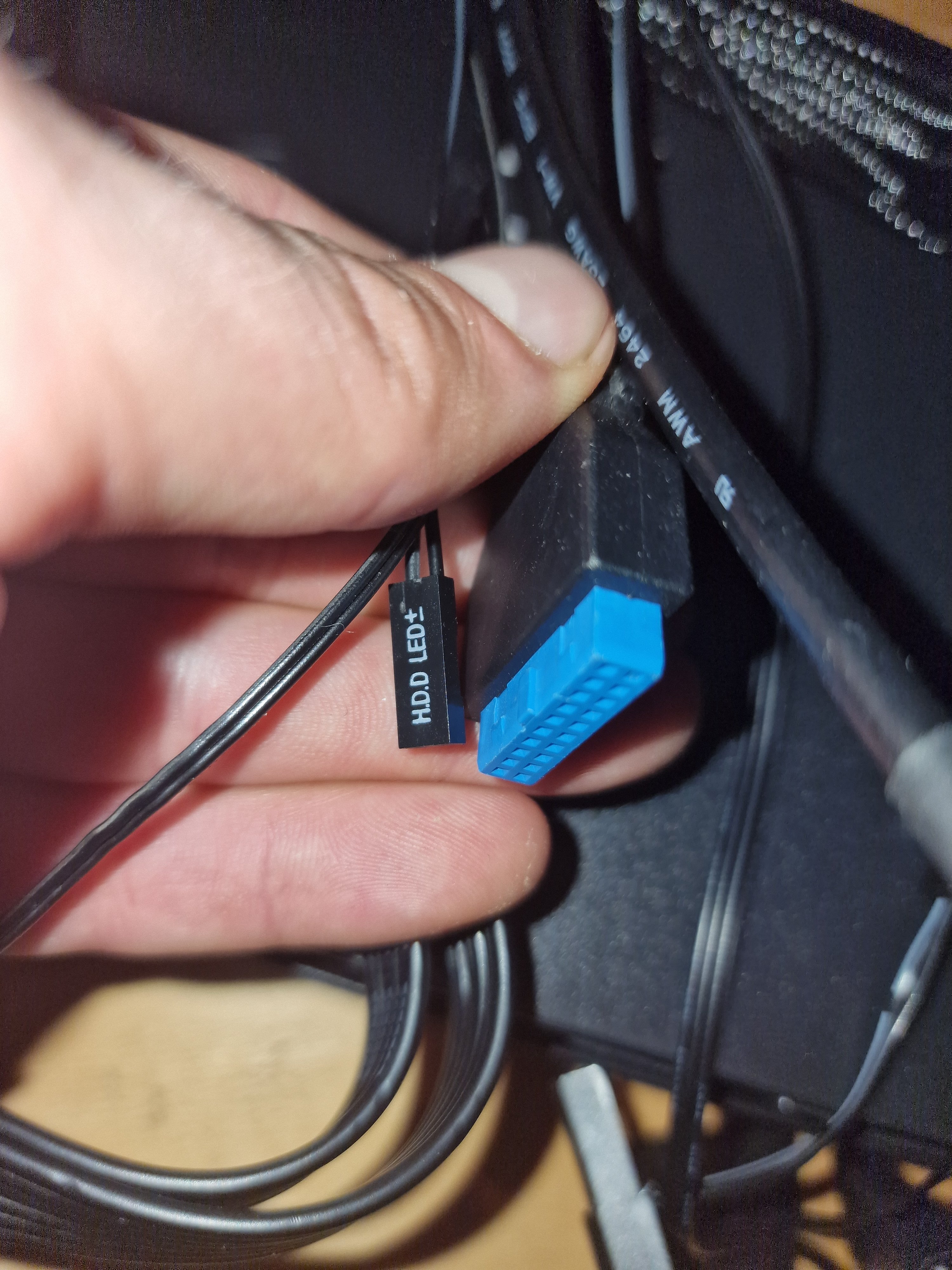

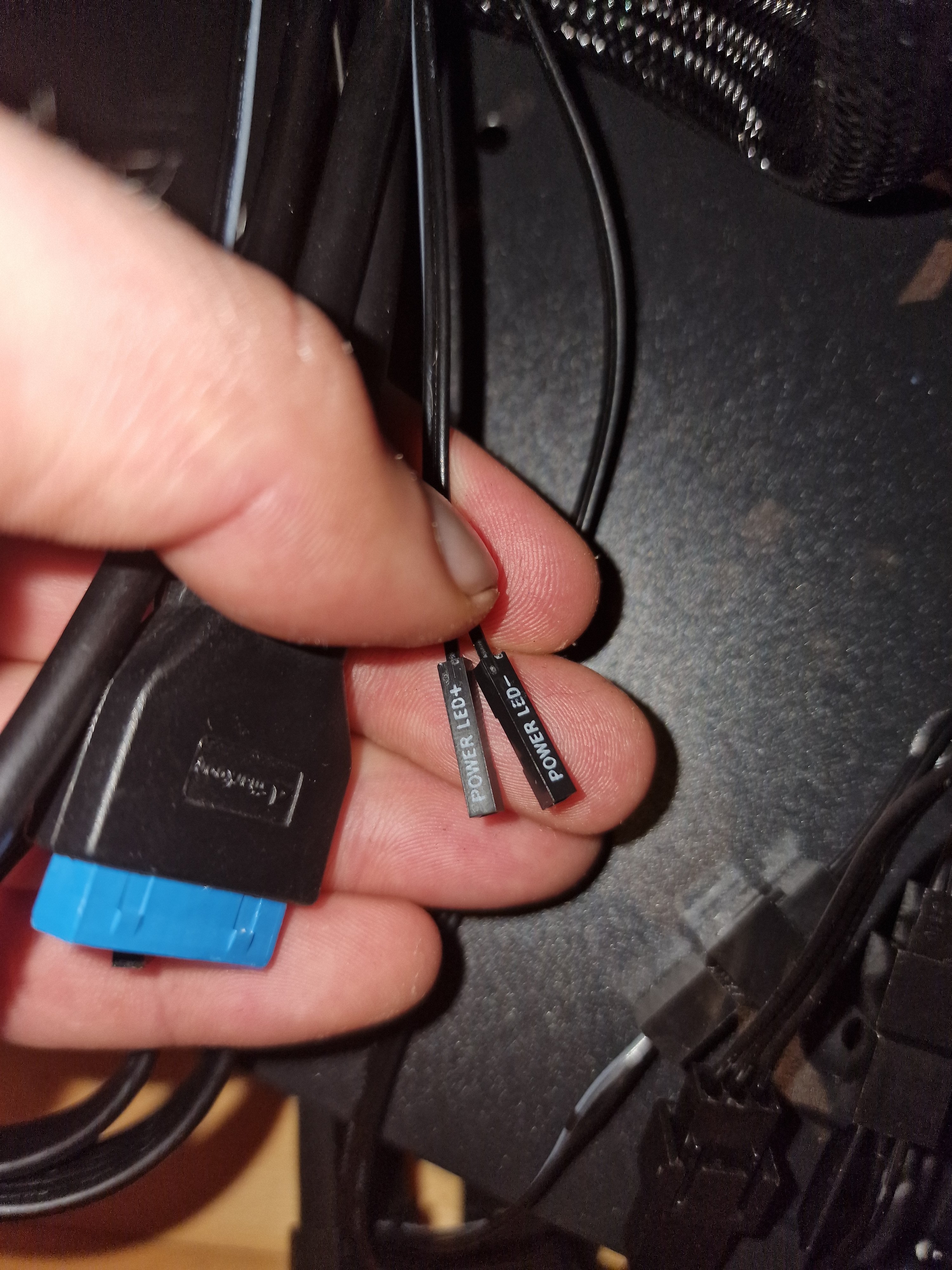

Diese Power LED, HDD LED +/- Sachen müssten da hingehören wo auch Power, Reset etc. für ähnliche Kabel ist. Das sind die sog. system panel Header. Da ist ein Plan im Handbuch auf Seite 1-5 (Kapitel 1, Seite 5). Ja, ist etwas fummelig, mag ich auch nicht so gerne, muss aber sein...

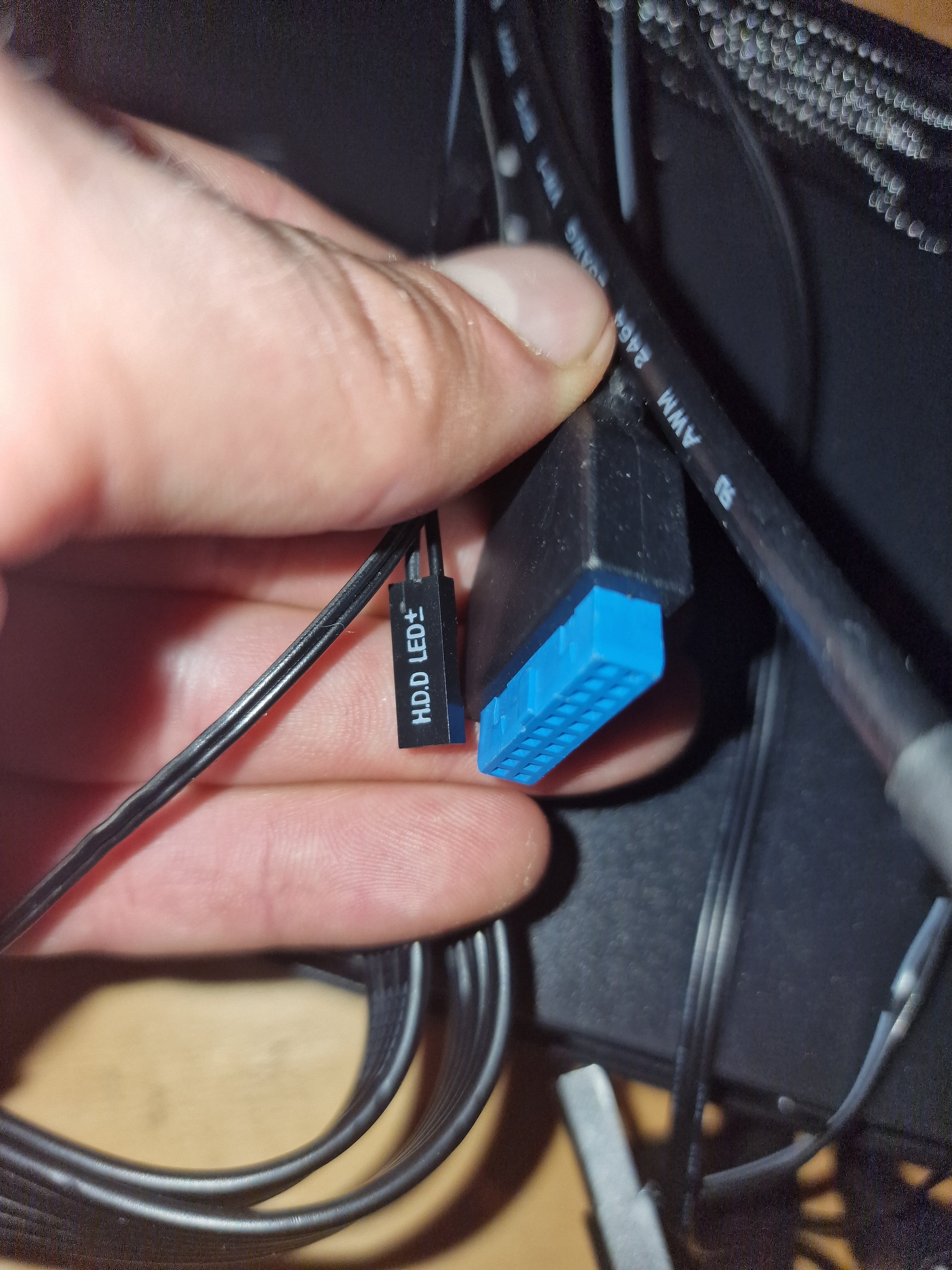

Der blaue Stecker ist für das USB 3.0 Frontpanel des Gehäuses. Das Gegenstück ist eigentlich kaum zu übersehen, du findest es ebenfalls im Handbuch beschrieben.

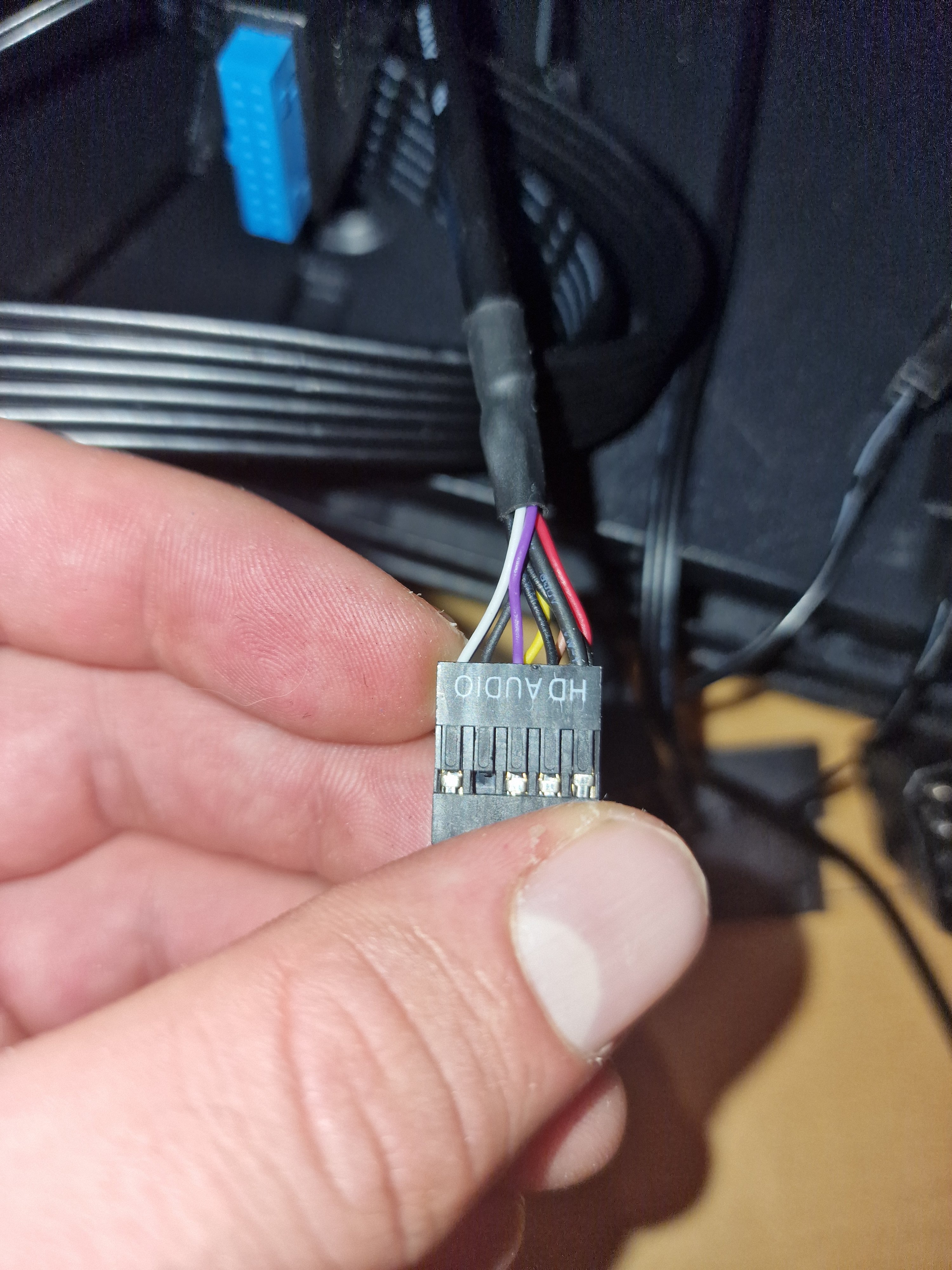

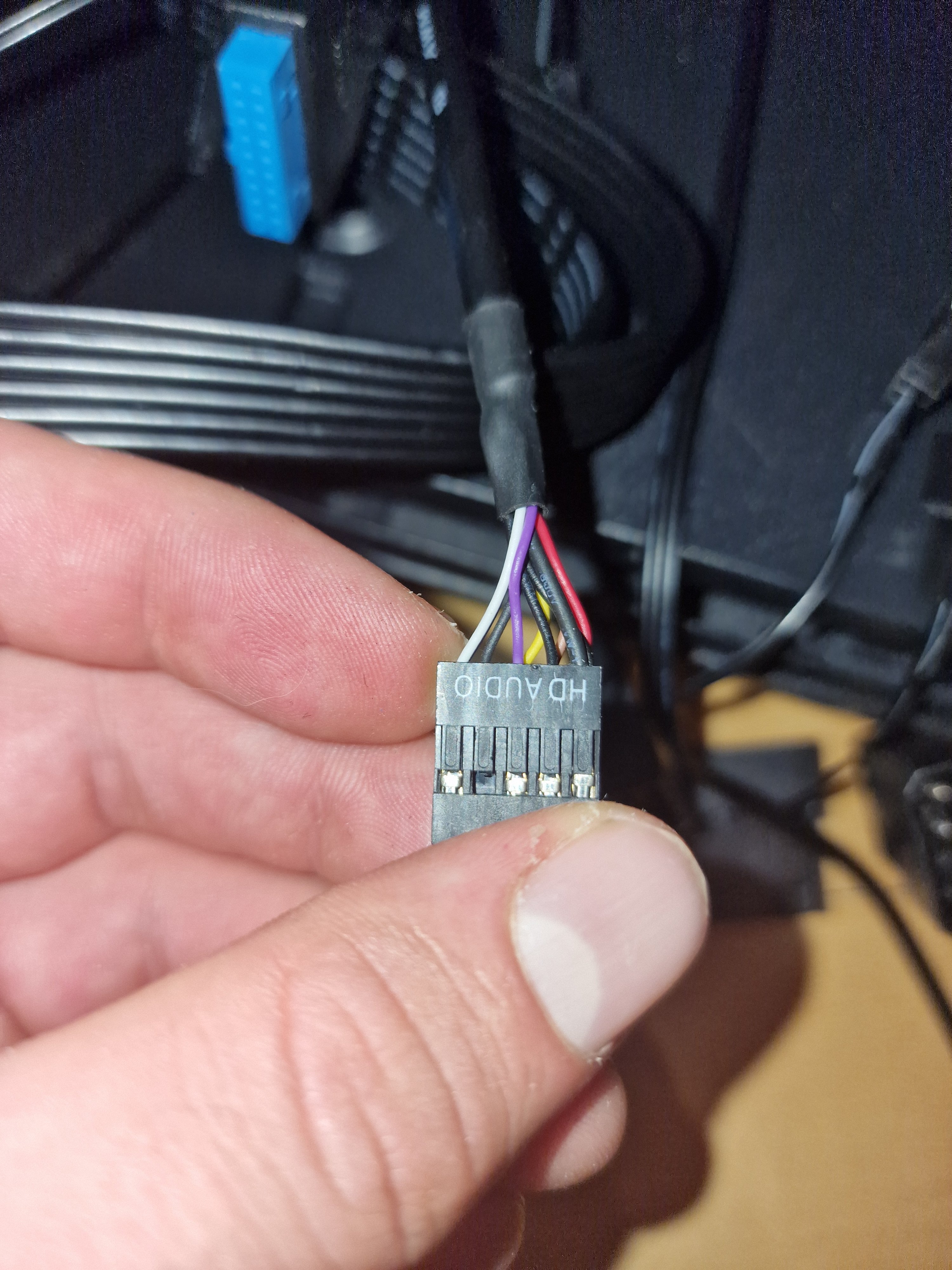

HD Audio ist für das Frontpanel deines Gehäuses wo du dann deinen kopfhörer und Mikro reinflanschen kannst.

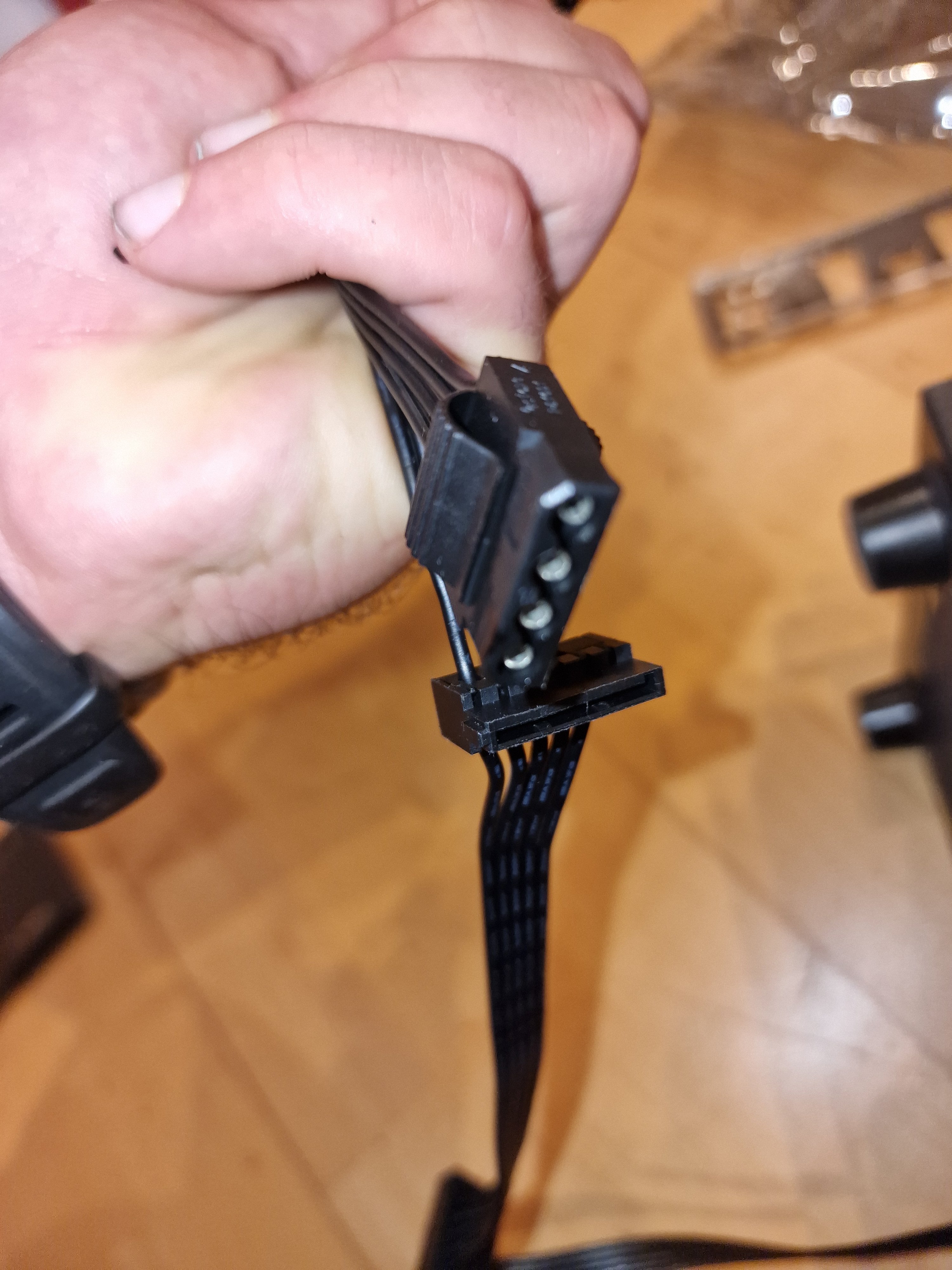

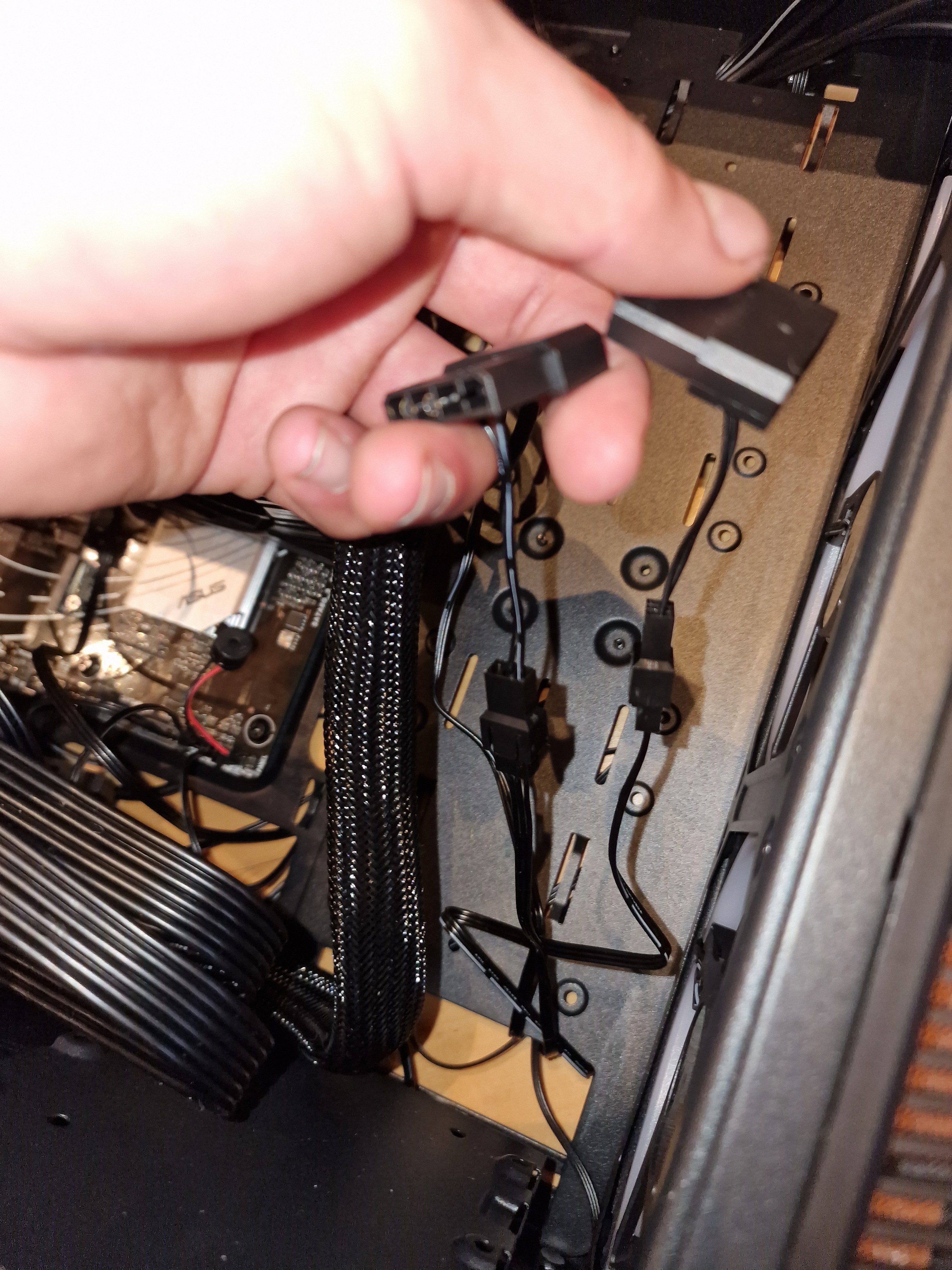

Von RGB habe ich nicht viel Plan, aber es gibt ggf. extra Steckplätze für RGB auf dem Board. Vielleicht meldet sich da noch jemand anders zu. Die Stecker da sehen aus wie Adapter zu den Laufwerks-Stromanschlüssen (Das Kabel bei "Drives" im netzteil), damit das RGB Gedöns Saft bekommt...
An welche Y-Kabel? Ich wüsste jetzt keine Y-Kabel, die vom Gehäuse kommen? Solltest du Lüfterkabel meinen, dann nicht. Die gehören direkt an die Steckplätze am Board.

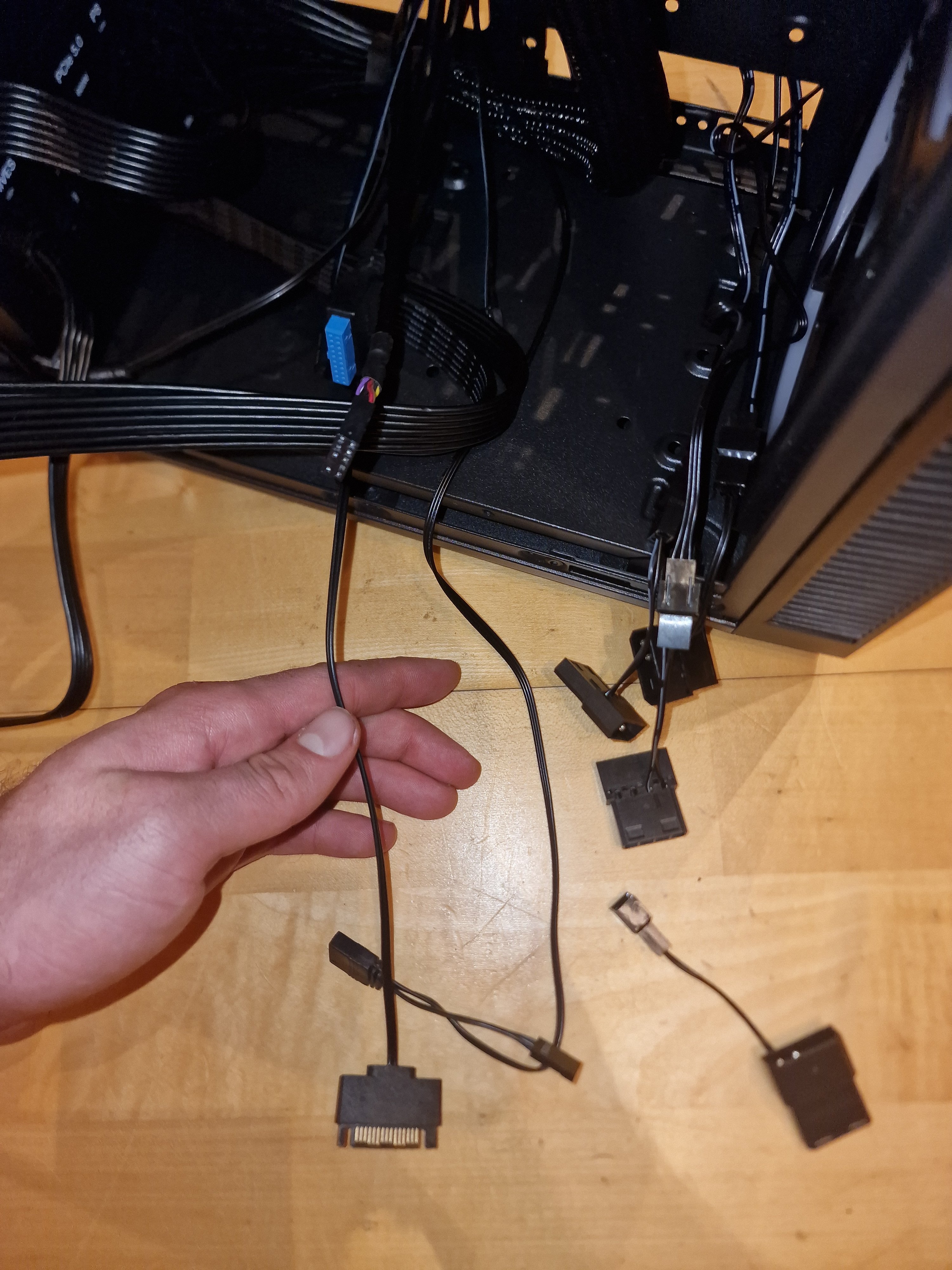

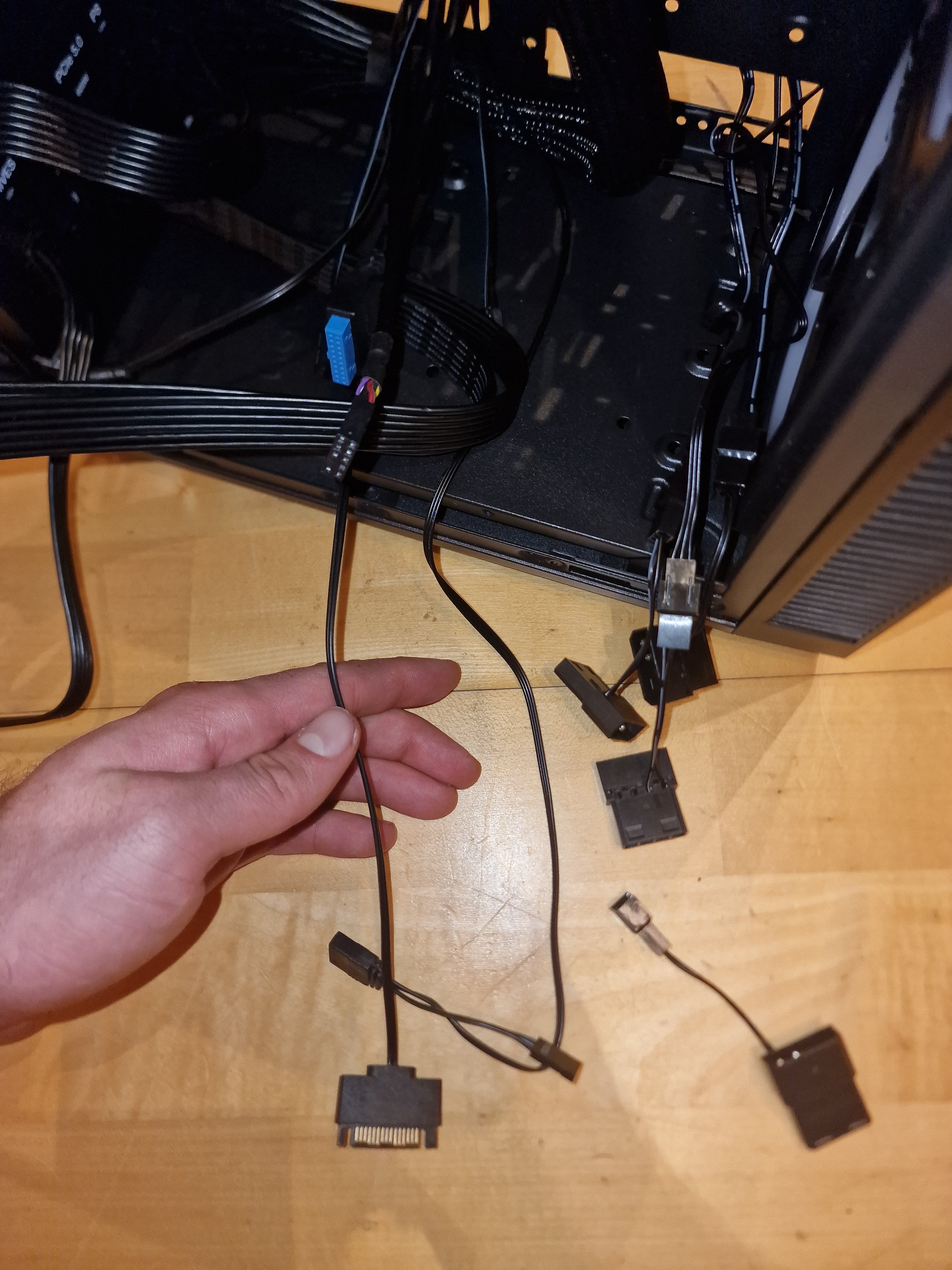

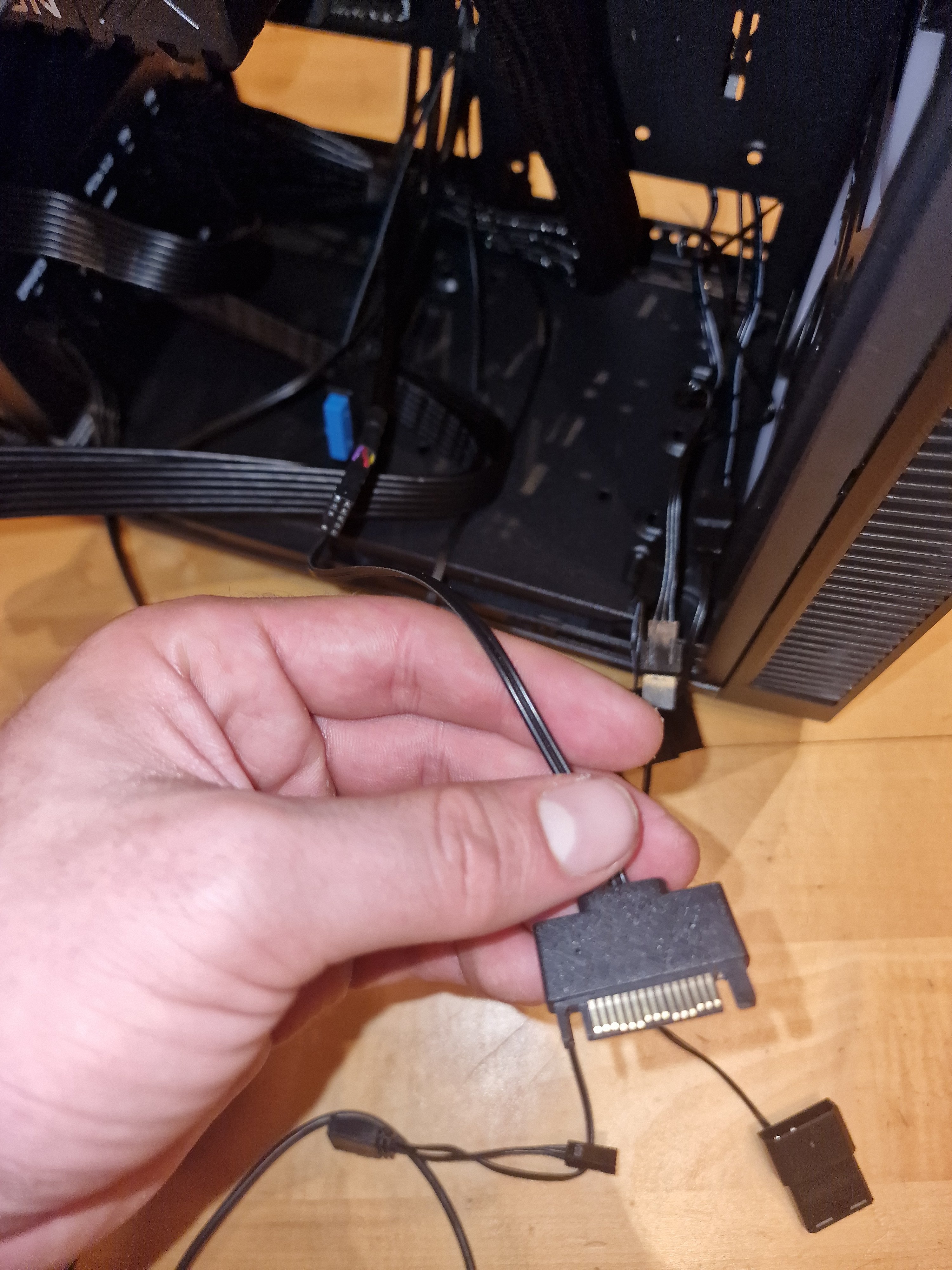

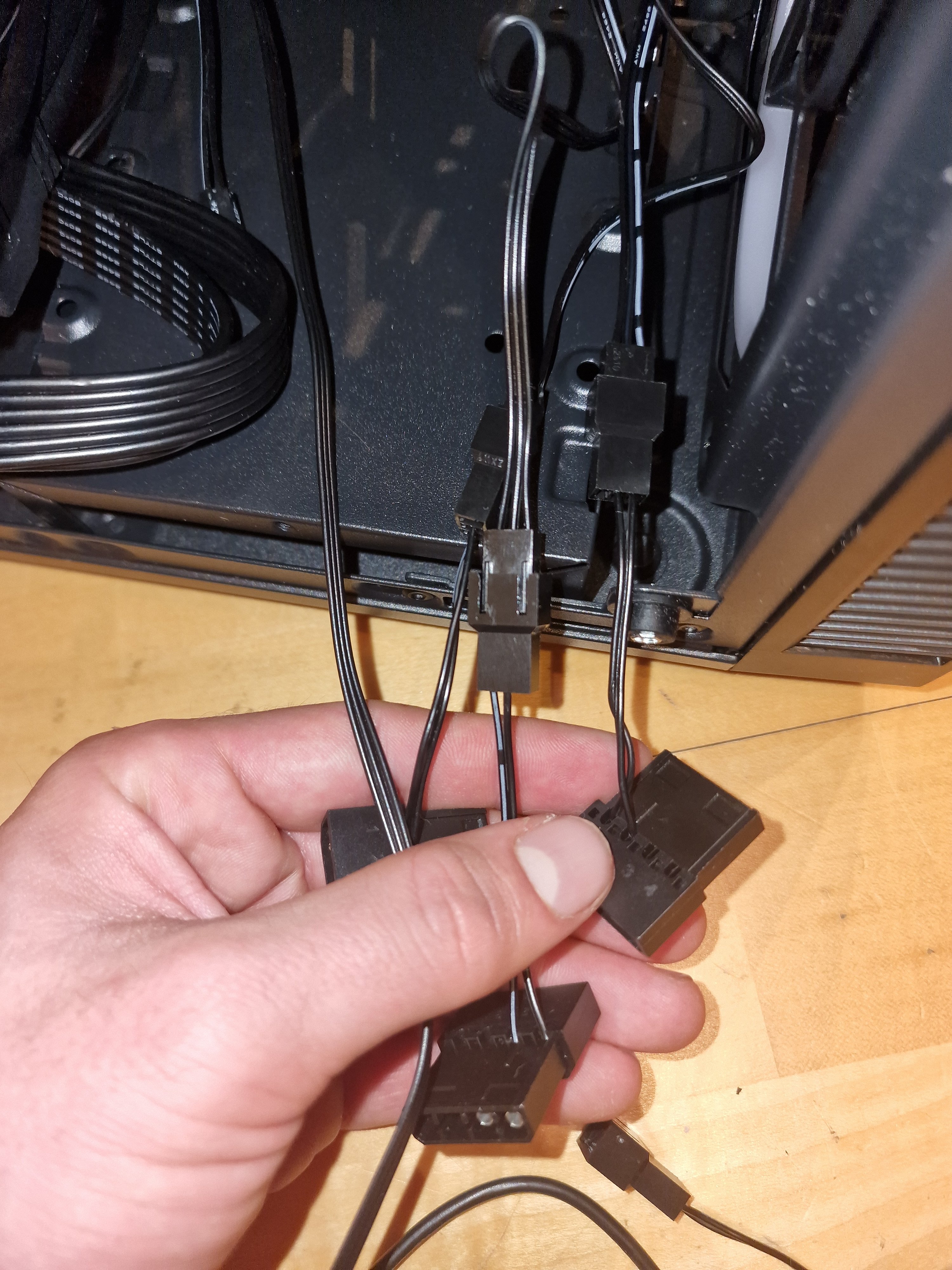

Die 3 kabel bleiben mir zur zeit über, driver kabel wo ich keinen asnchluss finde und die 2 y kabeln vom gehäuse
Ergänzung ()
JollyRoger2408 schrieb:
An welche Y-Kabel? Ich wüsste jetzt keine Y-Kabel, die vom Gehäuse kommen? Solltest du Lüfterkabel meinen, dann nicht. Die gehören direkt an die Steckplätze am Board.

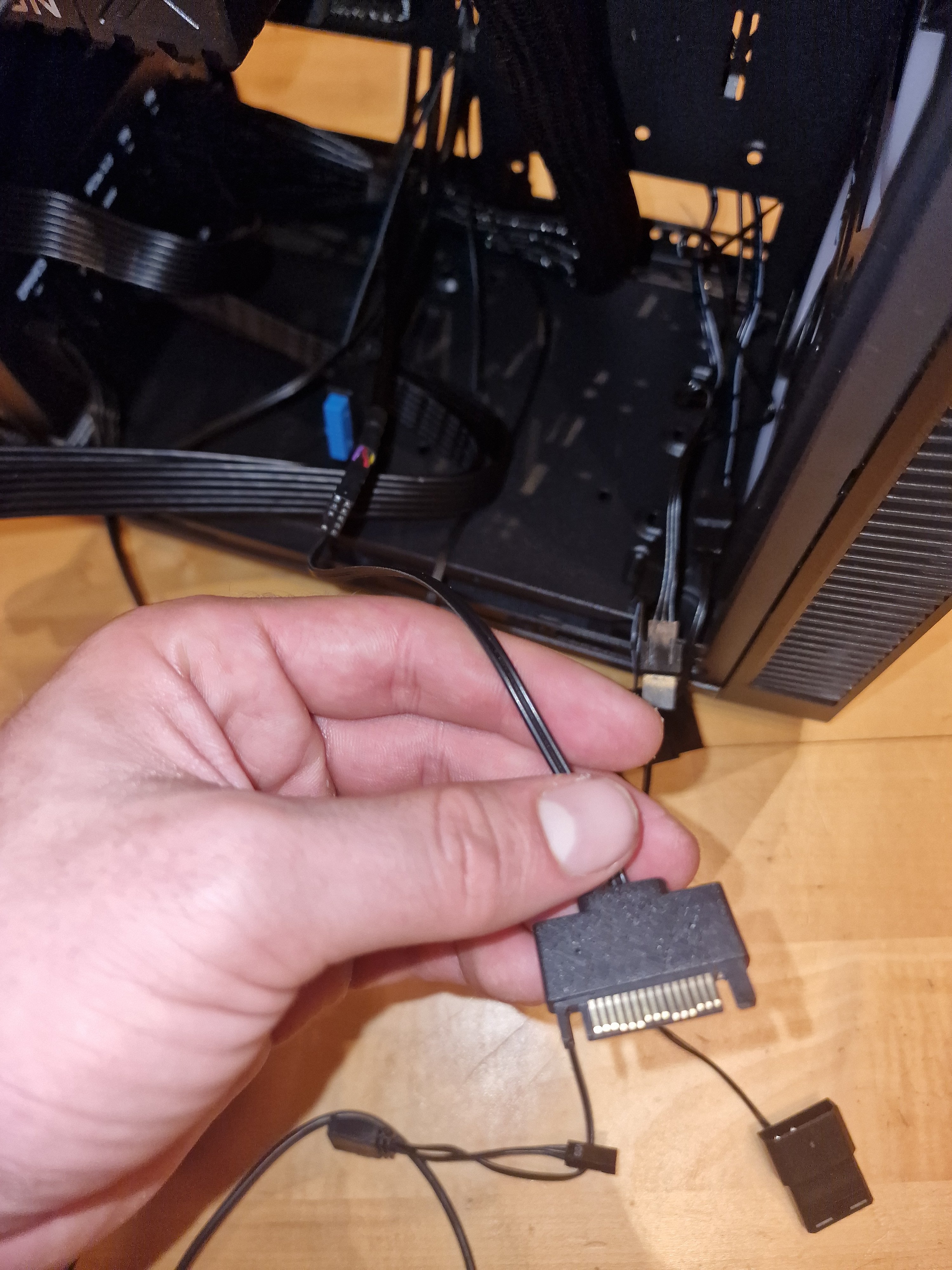

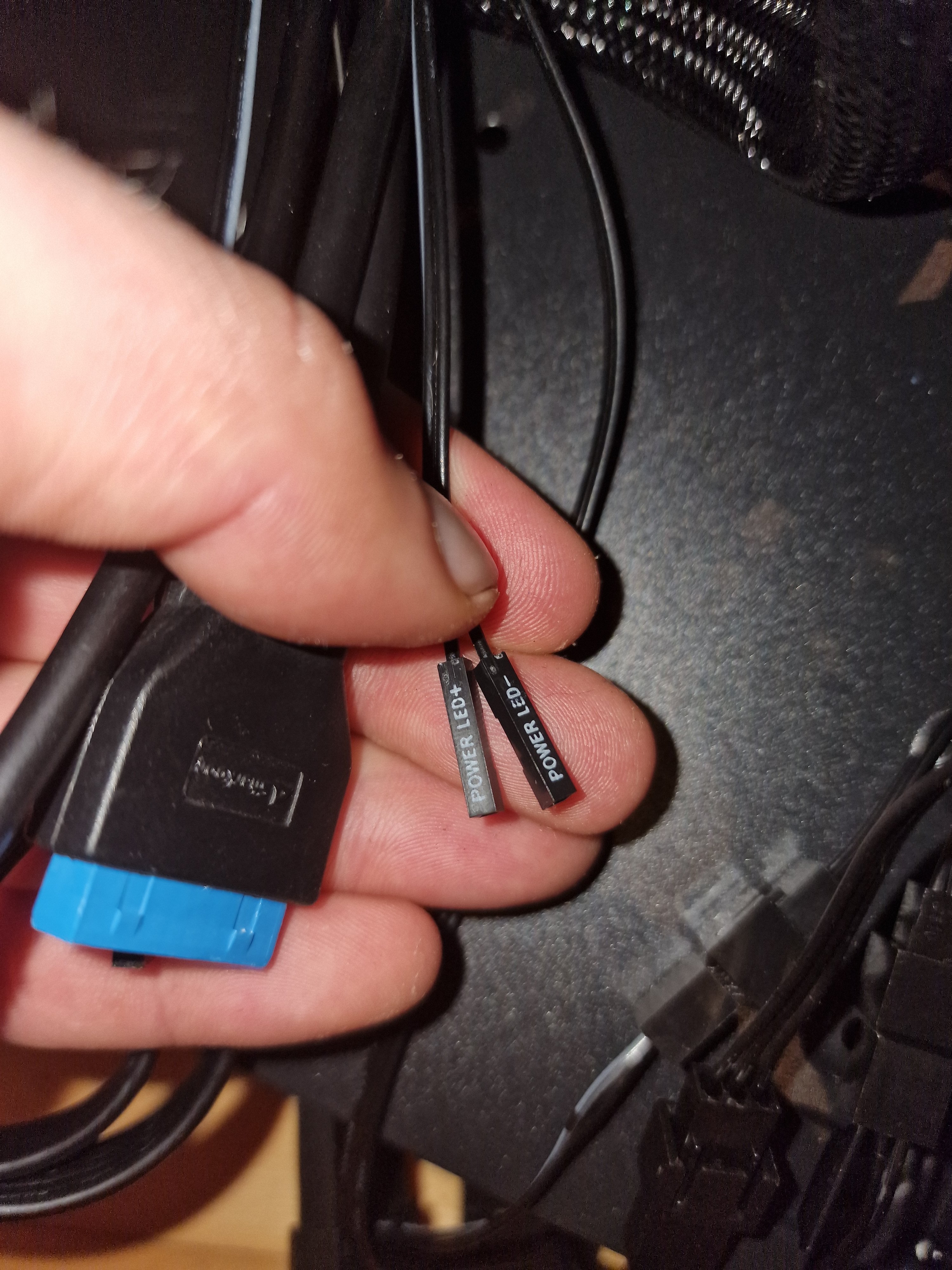

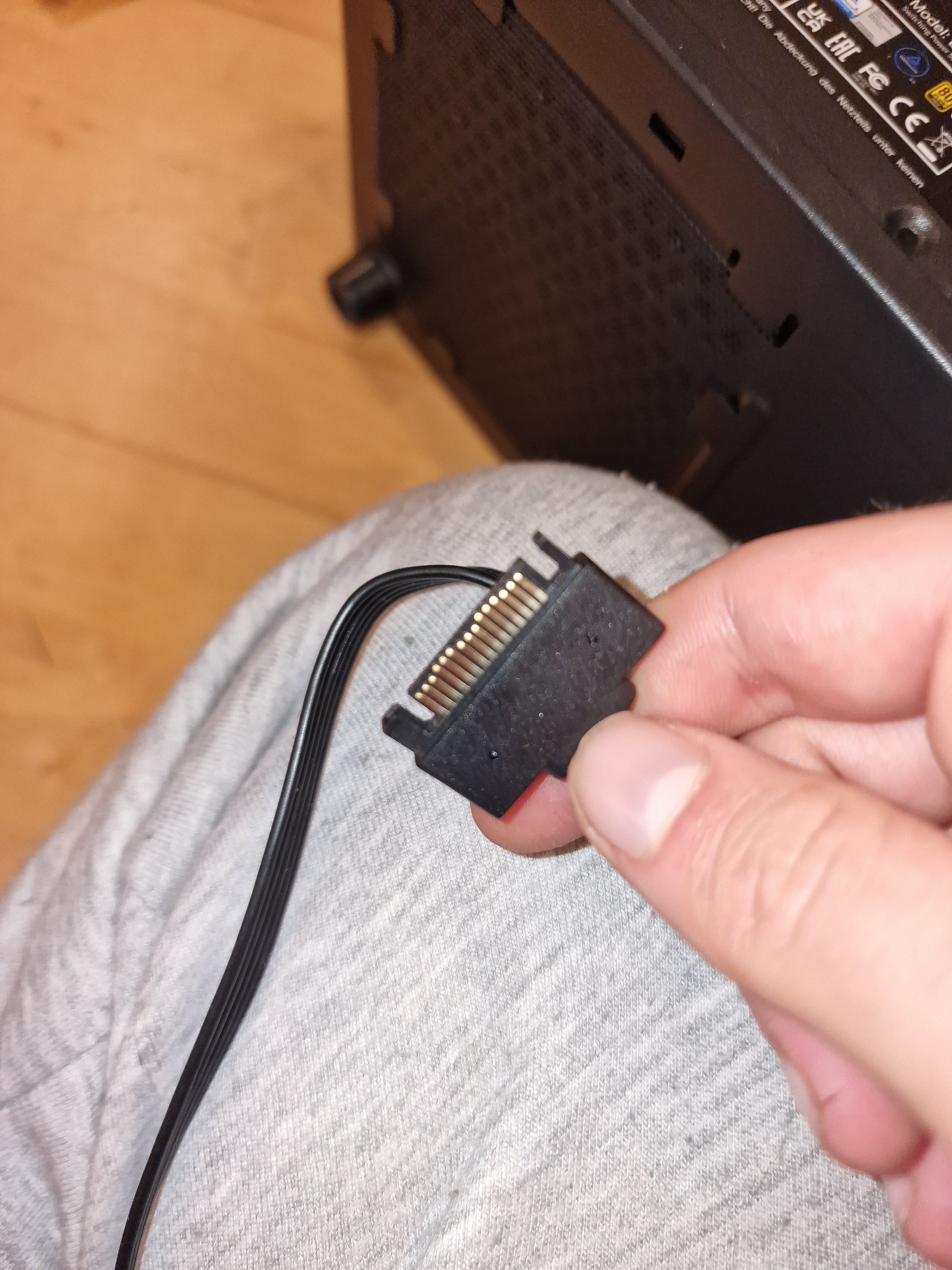

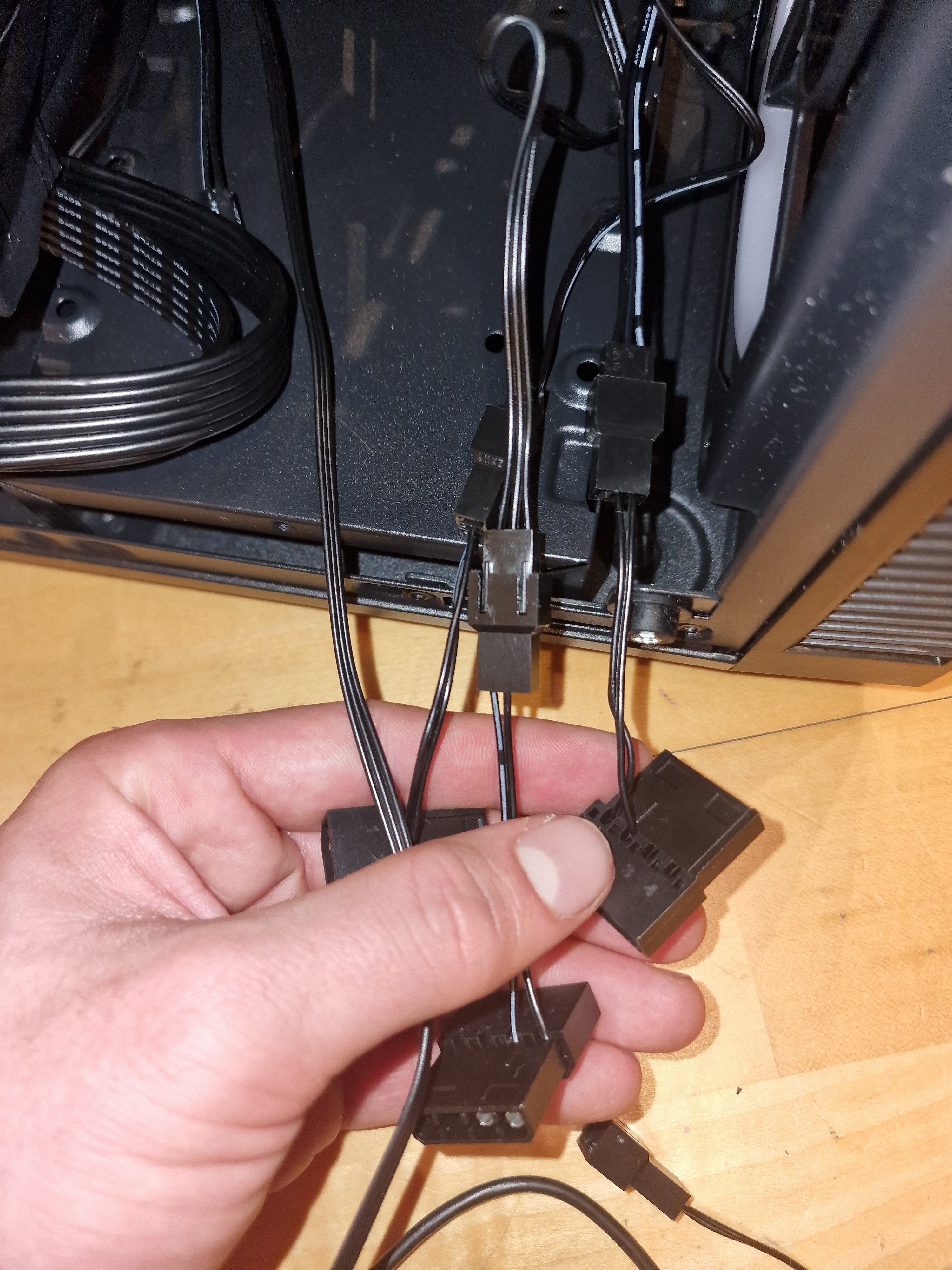

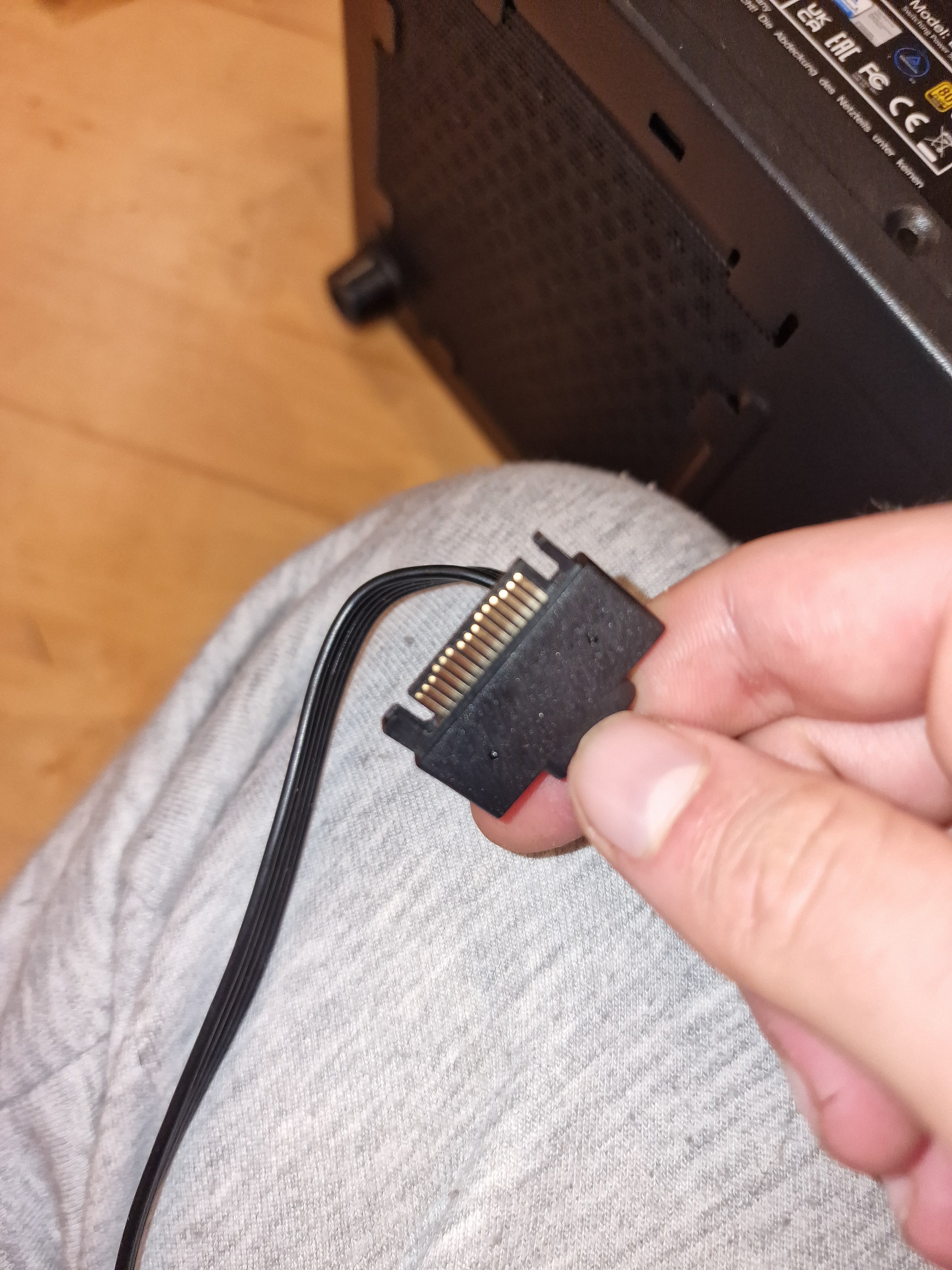

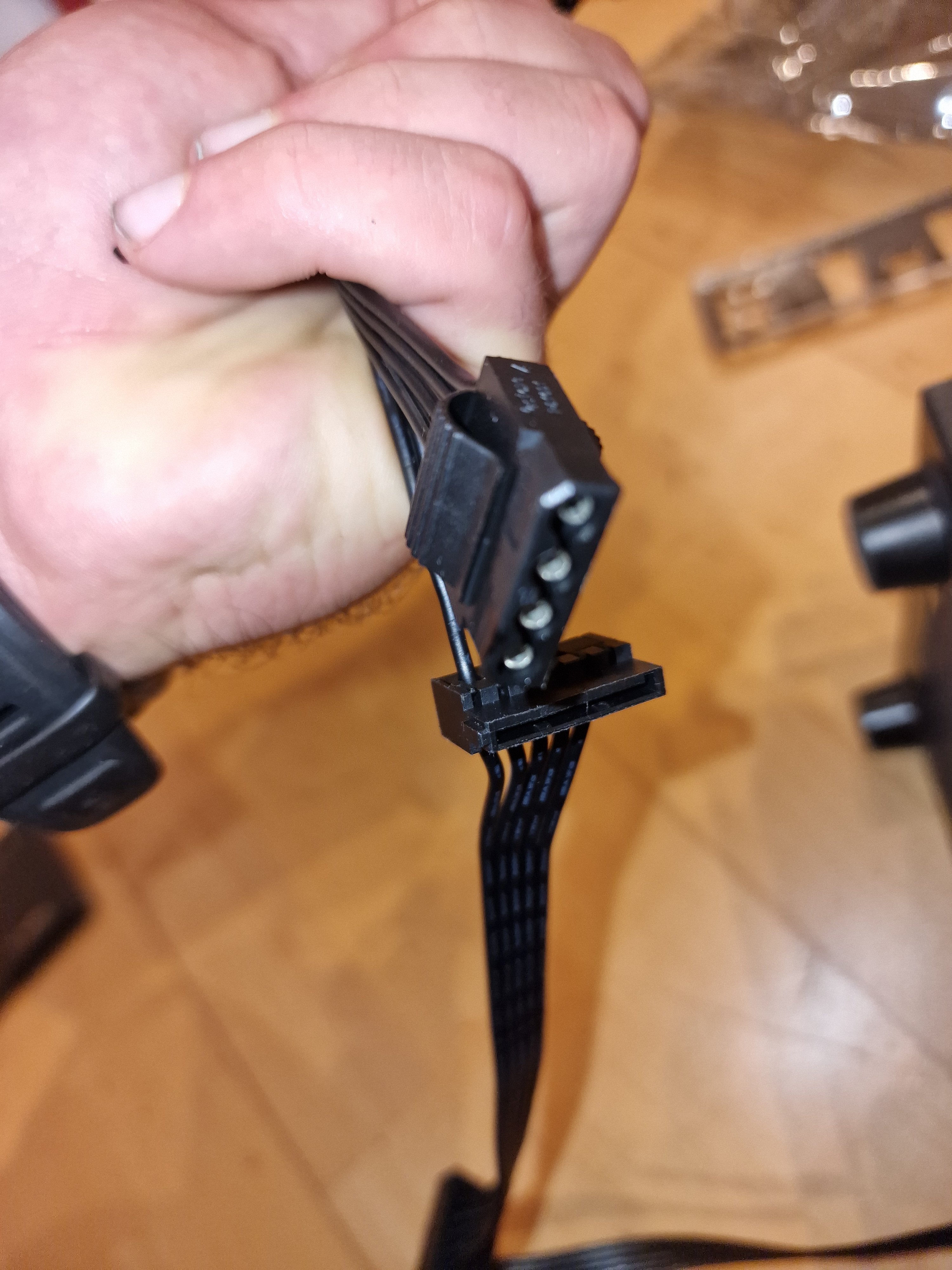

Das Kabel am ersten Bild kann ich nicht erkennen, versuche es aus einem anderen Winkel bzw. schau, wo diese Kabel am anderen Ende ankommen, das Kabel am zweiten Bild ist ein Molex Anschluss, den wirst du sehr wahrscheinlich nicht brauchen, schau aber auch hier, wo das Kabel am anderen Ende ankommt und das Kabel am dritten Bild ist ein SATA Stromanschluss, der könnte, wenn das Gehäuse einen Lüfter Hub hat, dafür sein. Kannst ja mal schauen, wo dieses Kabel am anderen Ende ankommt.
Bin draufgekommen dass der flache driver mit dem anderen anschluss vom gehäuse verbunden gehört.
Wollte den pc starten, startet aber nicht, es bewegt sich auch nichts also keine ventilatoren usw.
Auch kein licht oder piepsen vom mainboard speaker.
Hinten am rgb/gehäuse modul ist angeschlossen:
Reset sw
4 stecker mit der bezeichnung 5VDIG
1stecker mit PDG
1 stecker mit 5 VG
Vorne sind :
Power sw
Speaker
Power led minus und plus
HD audio ( auf dem AAFP) angeschlossen
Sollte doch passen, warum startet er dann nicht?..
Ergänzung ()
JollyRoger2408 schrieb:
Das Kabel am ersten Bild kann ich nicht erkennen, versuche es aus einem anderen Winkel bzw. schau, wo diese Kabel am anderen Ende ankommen, das Kabel am zweiten Bild ist ein Molex Anschluss, den wirst du sehr wahrscheinlich nicht brauchen, schau aber auch hier, wo das Kabel am anderen Ende ankommt und das Kabel am dritten Bild ist ein SATA Stromanschluss, der könnte, wenn das Gehäuse einen Lüfter Hub hat, dafür sein. Kannst ja mal schauen, wo dieses Kabel am anderen Ende ankommt.
