PC Teile zusammen gebaut - NICHTS GEHT

[Pablo123]

Hallo,



DIESEN EINTRAG HIER IGNORIEREN UND BITTE DIREKT ZU MEINEM 2 EINTRAG IN DIESEM THEARD BITTE ÜBERGEHEN


mein Problem ist wie folgt, Heute kamen alle meine Teile, habe alles zusammen gebaut, das Ergebnis ist es geht NICHTS, kein Licht, kein Piepen einfach garnichts.
Ich habe noch nie einen PC zusammen gebaut und habe allgemein keine Ahnung von Computern oder Technik, jedoch bin ich sehr lernbegeistert und wissenshungrig und habe mir viele Informationen vorher durch Youtube und Foren gesammelt.

Ich hoffe ihr könnt mir helfen...

Mein System;

http://geizhals.de/intel-core-i5-4460-bx80646i54460-a1050218.html

http://geizhals.de/crucial-ballistix-sport-dimm-kit-8gb-bls2cp4g3d1609ds1s00-a723497.html

http://geizhals.de/seagate-barracuda-7200-14-1tb-st1000dm003-a686480.html

http://geizhals.de/powercolor-radeon-r9-280-turboduo-oc-axr9-280-3gbd5-t2dhe-oc-a1079881.html

http://geizhals.de/samsung-sh-224db-schwarz-sh-224db-bebe-a968650.html

http://geizhals.de/be-quiet-straight-power-10-400w-atx-2-4-e10-400w-bn230-a1165465.html

http://geizhals.de/asrock-b85m-pro4-90-mxgq20-a0uayz-a940329.html

http://geizhals.de/sharkoon-t28-gruen-mit-sichtfenster-a709619.html

http://geizhals.de/cooltek-coolforce-2-100700906-a522399.html

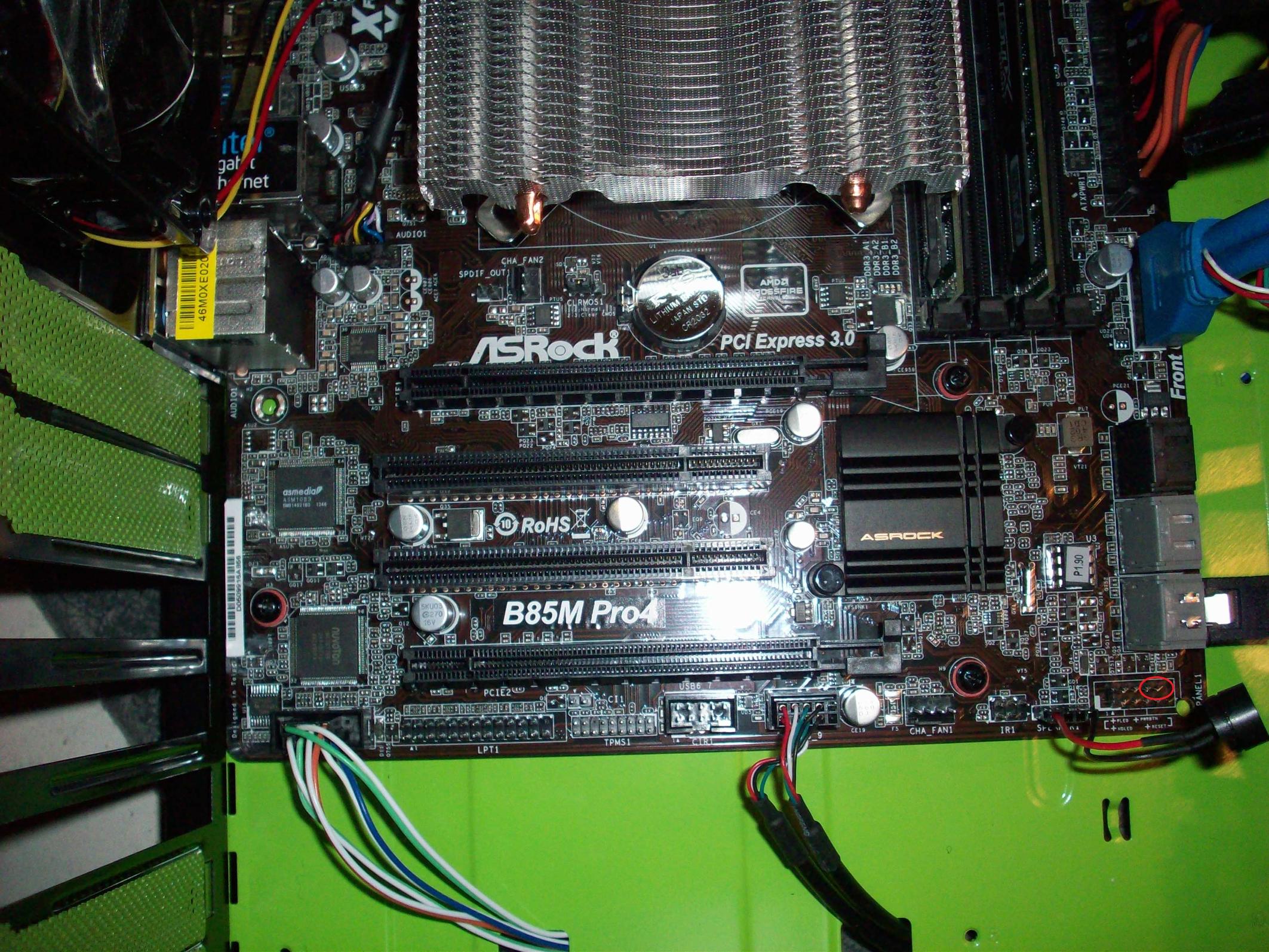

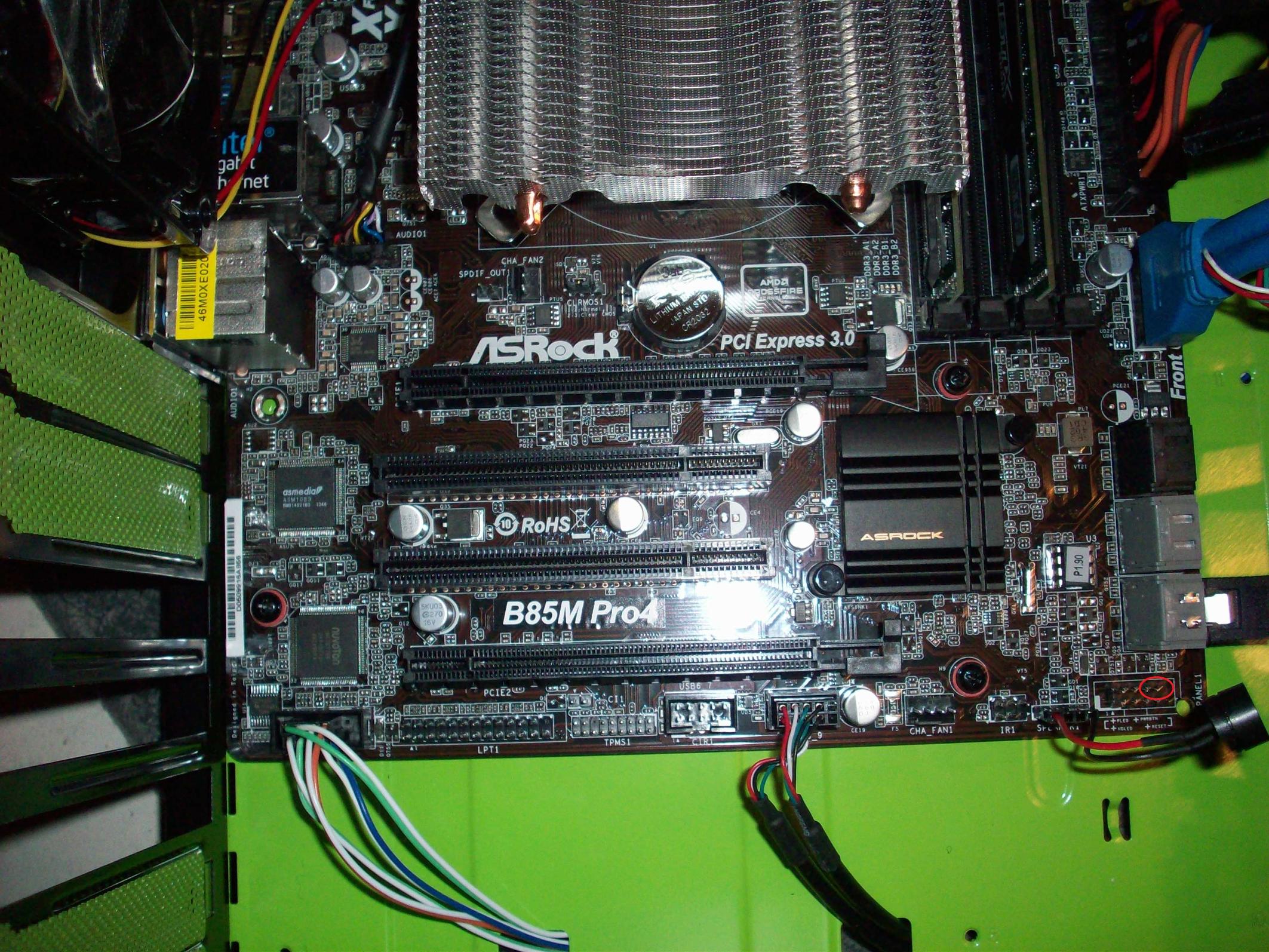

Bilder wie er jetzt ist;

http://www0.xup.to/exec/ximg.php?fid=51407179

http://www0.xup.to/exec/ximg.php?fid=11809689

http://www0.xup.to/exec/ximg.php?fid=55860791

http://www0.xup.to/exec/ximg.php?fid=13042775

http://www0.xup.to/exec/ximg.php?fid=11258884


Der PC wurde getestet wie er jetzt ist...das heißt OHNE Bildschirm aber es müsste dann ja auch was passieren...die Grafikkarte ist jetzt auf den Bildern ausgebaut, aber es müsste ja auch OHNE Grafikkarte gehen....die Grafikkarte war auch mal angeschlossen, dann ging auch nichts...

Das Netzteil wurde auch immer auf |-0 hin und her gestellt, ging auch nie was...ich denke auch kaum das es defekt sein wird..ist ja ganz neu...


5 von 6 Abstandshaltern sind drin (der 6te ist kein wichtiger punkt aufm board) also ich denke daran wird es auch nicht liegen...

Das Gehäuse hat mehrere beigelegte Anschlüsse, unter anderem ein blaues kabel mit USB 3 und direkt an das Kabel ist ein normaler USB angeschlossen, aufgrund dessen das der direkt angeschlossen ist und meinen steckplätzen auf dem Mainboard zuweit auseinander liegen kann ich immer nur einen der beiden anschließen, allerdings ist noch ein anderer USB Anschluss amGehäuse dabei, dieser Steckt natürlich...könnte daran der Fehler liegen? Ich denke wohl auch eher kaum...das Gehäuse hat vorne 2x USB 3 und 2x USB 2 und 2x Audio .. ich denke also wenn einer der stecker nicht steckt, geht einfach vorne USB 2 oder 3 nicht..oder sehe ich das falsch und das ist mein problem und ich muss mir eine verlängerung kaufen?

Die Pins für An Schalter, LED etc. habe ich eigentlich richtig gesteckt, habe sie gesteckt wie es im handbuch des mainboads steht..allerdings ist es so, das zB. der Pin vom Gehäuse für Power 2 Pins hat und im Mainboard Handbuch nur 1 Pin angegeben ist der daneben der Pin ist (GND) . Ich denke aber auch kam das es daran lieger oder? Kann mir eienr sagen was GND bedeutet?

Die Verkabelungen sollten alle passen, ich hoffe man erkennt es auf den Bildern gut genug, wenn ich Bilder oder Videos machen soll wo helfen könnten, werde ich dies immer direkt machen!

Also ich bin echt verzweifelt und schon lange auf der suche nach einer lösung, ich hoffe es ist kein großes problem und ihr könnt mir helfen :> Wenn nicht brauch ich wohl ein PC Notdienst oderso wo mir hilft :`(

Falls wir es nicht schaffen und jemand hier billiger als ein Notdienst sein sollte und Lust hat und aus 50667 kommt mir zu helfen, kann er sich ja gerne melden.



Liebe Grüße und besten dank schonmal!

PS. wir haben nach 2 uhr in der nacht, ich bin seit 18 Uhr dabei den PC zusammen zu basteln, wer rechtschreibfehler findet, darf sie behalten



[Jaghbar]

Der Powerbutton ist nicht angeschlossen

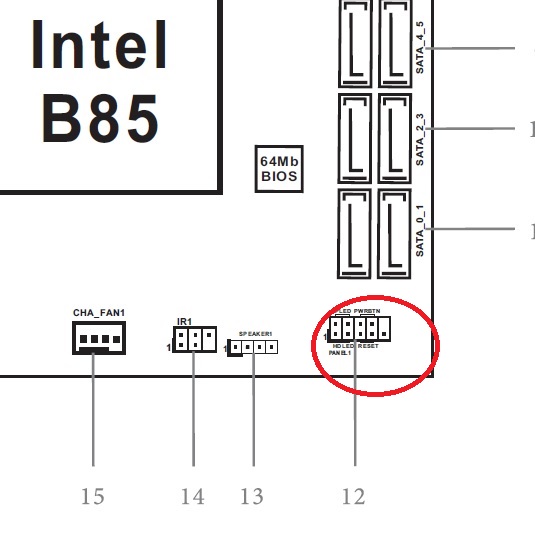

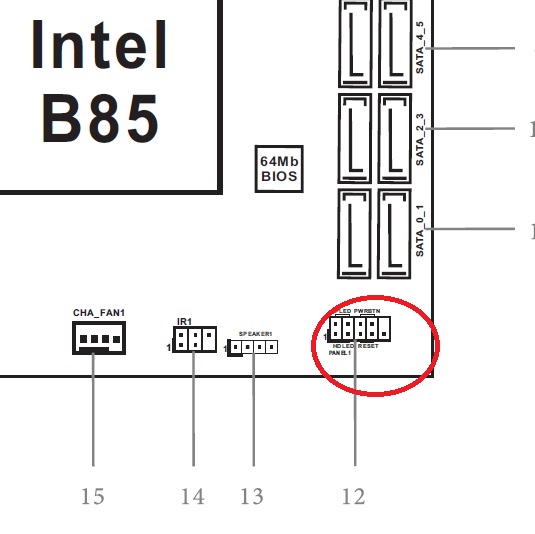

Laut Handbuch hat der Powerbutton 2 Pins





hab dir die beiden Pins aufm Mainboard markiert



[JackAK]

Edit: Da war jemand ein paar Minuten schneller zuviel in Paint getrödelt. Bin der gleichen Meinung wie Jaghbar

Das Board hat 2 Pins für den PowerButton. Das sind die beiden "oberen rechten" in dem panel. Die 2 Anschlüsse links daneben sind für die Led.
In der Regel mit Steckerbeschriftung nach "oben" (zur CPU hin zeigend) anschließen.
Habs dir hier mit paint markiert.
http://abload.de/img/100_01572xugg.jpg



[Manuel1985]

du hast powerbutton, reset usw falsch angeschlossen! so wie es aussieht am COM1 connector. musst die rechts unten am board anschließen, dann funkt es auch



[Ax156]

nimm ein schraubenziehr und schliesse die kontakte wie im bild von JackAK kurz.
Da passiert nix wenn du die falschen erwischt!

wenn de rpc startet mach in wieder aus und setze den jumpoer richtig das kabel und fertig



[Manuel1985]

und du solltest auf jeden fall noch den lüfter am cpu kühler montieren bevor du den pc in betrieb nimmst^^



[Jaghbar]

nimm ein schraubenziehr und schliesse die kontakte wie im bild von JackAK kurz.
Da passiert nix wenn du die falschen erwischt!

wenn de rpc startet mach in wieder aus und setze den jumpoer richtig das kabel und fertig

Den Tipp hab ich extra nochmal rauseditiert weil er geschrieben hat es ist das erste mal das er sowas gemacht hat. Da kann sehr wohl was passieren wenn er die falschen Kontakte schliesst.



[Ax156]

Den Tipp hab ich extra nochmal rauseditiert weil er geschrieben hat es ist das erste mal das er sowas gemacht hat. Da kann sehr wohl was passieren wenn er die falschen Kontakte schliesst.

Mir ist da nie was passiert beim Power/Reset HDD LED LED Jumper. Also wenn es der richtige ist der im Bild von erwähnt worden ist.

Natürlich wenn er die USB anschlusse kurzschliesst weiß ich nciht was da passieren wurde. nie gemacht.


Also ein risiko besteht da nicht, Solange man den richtigen kurzschliesst. was anderes macht der jumper auch nicht xD



[thompson004]

Was soll da bitte passieren wenn er die falschen Kontakte kurzschließt?
Soll sich der PC im ausgeschalteten Zustand resetten oder die HDD / PowerLED aufleuchten?



[Cassius1985]

Passieren wird nix... aber man soll den Teufel nicht an die Wand malen

Sorry für OT, Thompson, warum hast Du denn die stärkere der beiden Grakas bei Dir zum langsamen Prozzi gesteckt?



[thompson004]

Weil bald eine R9 290 oder eine GTX 970 ins Gaming 1 System kommt
ich weiß nicht welche ich nehmen soll, weil ich die R9 290 bei kleinanzeigen-ebay um 235€ kriegen würde.



[Jonas5]

Wie bereits gesagt wurde hast du sämtliche Anschlüsse für Power-LED, HDD-LED, Powerknopf und Resetknopf an der falschen Stelle angeschlossen

Desweiteren ist das mit dem USB3.0 und USB2.0 schon richtig. Der eine STecker sieht wahrscheinlich so aus:
http://legitreviews.com/images/reviews/2233/install_usb3.jpg

Davon darfst du auch immer nur einen anschließen. Also entweder den großen blauen oder den kleinen schwarzen. So wie es auf Bild 2 gemacht wurde ist es also richtig (zumindest was die USB-Anschlüsse angeht).



[Pablo123]

Hallo,

perfekt! Vielen dank an alle für die tolle und schnelle Hilfe! Es lag wie ihr schon sagtet, an den Pins welche falsch auf dem Mainboard montiert waren.

Nun bin ich etwas weiter gekommen und der PC läuft soweit..

Ich habe mir die größte Mühe gegeben alles richtig zu verkabeln, ich bitte euch aber, nochmal einen Blick drüber zu werfen ob alles passt

http://www0.xup.to/exec/ximg.php?fid=38559567

http://www0.xup.to/exec/ximg.php?fid=55779278

http://www0.xup.to/exec/ximg.php?fid=15858504

http://www0.xup.to/exec/ximg.php?fid=48448845

http://www0.xup.to/exec/ximg.php?fid=17000357

http://www0.xup.to/exec/ximg.php?fid=12032004

http://www0.xup.to/exec/ximg.php?fid=20442423


Ist die Grafikkarte richtig angeschlossen oder muss noch was verbunden werden?

Wie siehts aus mit dem HDMI Steckplatz an der Grafikkarte?`Muss ich den mit dem PC Bildschirm verbinden?

Sollte alles passen werde ich den PC endgültig zusammen bauen und mich dann wieder melden.



Liebe Grüße



[thompson004]

Passt soweit alles. Nein, wozu das HDMI - Kabel? Du hast ja anscheinend schon ein Bild mit DVI, was willst du dann noch mit HDMI?



[Cassius1985]

Innenraum hätte man noch bissl besser aufräumen können, schaut aber gut aus.

Schön dass er läuft

So als Anmerkung: Hätte einen Tower-Kühler genommen, Platz wäre da gewesen im Gehäuse...



[JackAK]

Wenn ich das richtig sehe, steckt die Grafikkarte im PCI-E 2.0 x4 slot statt im PCI-E 3.0x16
Der obere direkt unter der CPU ist der PCI-E 3.0 Slot. Das solltest du schon noch umstecken.

Der andere Slot bietet laut Hersteller nur PCI-E 2.0

• Erweiterungsslots: 1x PCIe 3.0 x16, 1x PCIe 2.0 x16 (x4), 2x PCI



[Pablo123]

Hallo,

@thompson – ich dachte eventuell damit das Bild besser wird oderso ich kenne mich ja nicht so gut aus, darum frage ich ja.

@cassius – vielen dank , es wird sobald ich hier noch ein paar „OK`s“ habe alles richtig verkabelt und zusammen gebaut, dann mache ich gern nochmal ein bild! .

Ja habe leider so einen gekauft, ich denke aber das wird alles trotzdem passen, dieser ist mindestens sogut wie der mitgelieferte denke ich mal und mit diesem läuft es ja auch..hätte ich das vorher mit dem tower kühler gewusst hätte ich ein genommen.

@JackAK WOW TOP vielen vielen lieben dank dir für dein spitzen Auge! Die Grafik wurde direkt besser! Hättest du das nicht gesehen, ich denke es wäre niemals aufgefallen..und mich hat schon die mieße Grafik für diesen Preis genervt welche ich vorher hatte..nun ist diese viel besser, nochmals vielen lieben dank für diesen Hinweis.

Hier sind jetzt nach dem GPU umbau nochmal neue aktuelle Bilder. Wenn ich jetzt noch ein paar Okays bekomme und alles soweit passt dann werde ich den PC komplett fertig zusammenbauen.

Wenn es noch was zu beanstanden gibt, dann immer raus damit! =)


http://www0.xup.to/exec/ximg.php?fid=64395286

http://www0.xup.to/exec/ximg.php?fid=30504065

http://www0.xup.to/exec/ximg.php?fid=16862167


Liebe Grüße


EDIT; wie man links unten an der Grafikkarte sehen kann, ist da noch ein Kontakt mir einem Stück Plastik geschützt, brauch ich den Kontakt? Das Plastik drauflassen? Auserdem war bei der Graka ein kures kleines Kabel dabei (5cm lang 1x 6 PIN Anschluss 1x 8 PIN wo nur 7 PIN drin sind Anschluss) muss das noch irgendwo hin?



[Banned]

Hättest dir das ganze hier auch sparen können, wenn du die bediendungsanleitung richtig studierst hättest. Oder sind die bei asrock so mies?
Aber ich bewundere deinen mut, so an die sache ran zu gehen. Dank der vielen netten leute hier wirds bestimmt ein erfolg.

PS. Wenn die gpu eine extra stromversorgung bietet, musst/solltest du diese nutzen. Guck halt ob du'S an deinem netzteil anschließen kannst. Wenn kein anschluss mehr frei ist, wäre das schlecht. Halte ich aber für unwahrscheinlich.

Wie wäre es, wenn du die anleitung der gpu ließt?



[Ax156]

jo die bei asrock kennzechenen nicht mal nen USB port der optisch ähnlich wie ein FiaWaia aussieht.
dadurch kann man das motorboard schnell schmelzen und der transifliegt raus funzt aber immer nicht halt dein firewire geht dann nicht, gelle.

nicht bei allen aber bei den teueren high end boards kommt das vor bei den z67 boards sind alle anschlusse gekenzeichnet.

ich denke die gehen davon aus das wenn man sich nen sockkel 2011 kauft man pro ist. da spart man sich die besschriftung der internen usb jumper.
