Raid10 Failed

[stormi1984]

Welche nummer meinst du?

Ergänzung (23. Dezember 2011)

Sector 264192 --> 00008100000
Meinst du das? Hinter NTFS steht nix weiter ausser ......



[Ernst@at]

In der Menüleiste des HxD wo du die Sektornummer eingetragen hast (in das Eingabefeld) steht rechts daneben "of zzzzzzzzzzz"

Ergänzung (23. Dezember 2011)

Ich stell jetzt hier schon mal den Rest in den Anhang, der noch zum glücklichen Wiedersehen mit deinen Daten fehlt, Anweisungen dazu folgen sobald Du die Zahl gepostet hast.

[FONT="Lucida Console"][SIZE="3"]Analyzing: \\Pc10\SharedDocs\stormi1984 RAID10\newmbr.txt

===== MBR INFORMATION ===== at LBA=0
000001FE 0000                Boot signature='0000'... INVALID !!!
.                            ... Partition Table entry 1 ...
000001C2 07                  Partition Type: NTFS
000001BE 00                  Boot indicator: inactive
000001BF 712210              Start CC-HH-SS:   16-114-34
000001C3 FEFFFF              End   CC-HH-SS: 1023-255-63 (not CHS addressable)
000001C6 00080400            Start    (LBA):      264192 16-113-33
000001CA 00004533            Size  (Blocks):   860160000 53542-123-21  420000MiB  410.16GiB
.                            ... Partition Table entry 2 ...
000001D2 07                  Partition Type: NTFS
000001CE 00                  Boot indicator: inactive
000001CF FEFFFF              Start CC-HH-SS: 1023-255-63 (not CHS addressable)
000001D3 FEFFFF              End   CC-HH-SS: 1023-255-63 (not CHS addressable)
000001D6 00084933            Start    (LBA):   860424192 53558-236-54
000001DA 00805F39            Size  (Blocks):   962560000 59916-150-10  470000MiB  458.98GiB
.                            ... Partition Table entry 3 ...
000001E2 07                  Partition Type: NTFS
000001DE 00                  Boot indicator: inactive
000001DF FEFFFF              Start CC-HH-SS: 1023-255-63 (not CHS addressable)
000001E3 FEFFFF              End   CC-HH-SS: 1023-255-63 (not CHS addressable)
000001E6 0088A86C            Start    (LBA):  1822984192 113475-132-1
000001EA 00805F39            Size  (Blocks):   962560000 59916-150-10  470000MiB  458.98GiB
.                            ... Partition Table entry 4 ...
000001F2 07                  Partition Type: NTFS
000001EE 00                  Boot indicator: inactive
000001EF FEFFFF              Start CC-HH-SS: 1023-255-63 (not CHS addressable)
000001F3 FEFFFF              End   CC-HH-SS: 1023-255-63 (not CHS addressable)
000001F6 000808A6            Start    (LBA):  2785544192 173392-27-11
000001FA 0098D842            Size  (Blocks):  1121490944 69809-148-35  547603MiB  534.77GiB

[/SIZE][/FONT]

Nach dem Auftragen des MBR mit der Partitionierung (am RAID war es im GPT-Format, was bei 2TB nicht notwendig und bei Zerfall eher destruktiv ist) machen wir noch ein chkdsk, wenn das alles passt, dann kannst Du die Mirrors der Platten schon rebuilden lassen und wir sind fertig



[stormi1984]

Jetzt weiß ich welche nummer gemeint ist. --> 3907039232
Ich sende aber Trotzdem den Screen Shot des HxT als anhang.



[Ernst@at]

OK, in 15 min gehts weiter, wenn Du willst...
3907039232 hatte es früher auch, somit keine Probleme (es gibt Unterschiede, ob im BootROM oder per RST-Treiber unter Win eingerichteet wurde)



[stormi1984]

Ja ich bin in 15 da. Ich warte einfach bis du bereit bist!
Bis gleich.



[Ernst@at]

Moment mal - Du stellst mir im Post#33 ein Bild rein, wo eindeutig auf Sektor 1 der Hard disk 3 "A2" zu lesen ist, obwohl ich in den Anweisungen in Post#30 Überprüfung auf "A1" Inhalt gegeben habe, und Du bestätigt hast.

A2 sollte doch die ...078 draufgeschrieben bekommen haben(Post #18) , und die sollte jetzt (Post#28)abgeklemmt sein.



[stormi1984]

Habe ich es falsch gemacht?

Ergänzung (23. Dezember 2011)

Mir ist schon aufgefallen, als ich die eine umstellung machen sollte dass auf einmal wo ich vorher schon auf A1 geschrieben hatte jetzt auf einmal A2 stehen soll.
Das war da wo ich die length von 200 auf 400 Stellen sollte.
Das war im post#18



[Ernst@at]

Das müssen wir Überprüfen. Stell den RAID wieder auf IDE, schließe die beiden anderen Platten wieder dazu und mach nochmal das von Post#8
Achte darauf, die alten Dateien zu überschreiben.

Statt den Bildern per CrystaldiskInfo stellst Du die Informationen per Strg+C vom Crystaldiskinfo in einen .txt File mit Strg+V



[stormi1984]

So, wie gewünscht die TXT Files der ausgeführten Informationen!
Wie gehts denn jetzt weiter?



[Ernst@at]

Naja, die Reihenfolge stimmt
A1 harddisk3: HDD[0] <Serial=S13PJDWS739287>
A2 harddisk5: HDD[1] <Serial=S13PJ1KQ100078 0> *** BAD ***
B1 harddisk4: HDD[2] <Serial=S13PJ1KQ100066>
B2 harddisk6: HDD[3] <Serial=S13PJDWS739545 0> *** BAD ***

Er hat im Moment auf allen 4 Platten den gleichen Timestamp, überall eingetragen, dass auf die 078 und die 545 initialisiert(gespiegelt) werden soll, aber auf der 287 und der 066 keine Informationen, dass ihm die zwei anderen abgehen, es erscheinen alle 4 Platten als betriebsbereit.

Das sieht auf den Platten so aus, wie in Post#28 nach definieren des Arrays, aber vor dem Abklemmen der Platten, als wäre das nicht geschehen(oder danach wieder angeklemmt). Merkwürdig.
Hast Du die vor dem Ändern des Controllers im BIOS auf IDE angeklemmt?



[stormi1984]

Nein, ich habe die HDDs erst nach dem umstellen auf Raid0+1 abgeklemmt und auch nur diese die du mir gesagt hattest!
Wie gehen wir da jetzt weiter vor?
Ich habe auch schon gestutzt, weil als du mir geschrieben hattest, dass du da einen kleinen fehler gemacht hast und ich die länge umstellen sollte ich auf einmal andere werte angeben musste. Dann sollte ich auf der HDD wo A1 definiert war auf einmal A2 einstellen. Entweder habe ich es vorher schon falsch gemacht oder danach. So wie die Platten jetzt sind, sind sie aber richtig? Oder wie darf ich das jetzt verstehen?

Ergänzung (23. Dezember 2011)

Die ...078 weißt aber A1 auf. So zeigt es der HxD an.
Ich habe da A1 drin stehen bei den ersten werten. Also nicht so wie du es im letzten Post beschrieben hast!
Ist das denn da immer noch richtig?

Ergänzung (23. Dezember 2011)

Also die werte sind genau verdreht. Da wo A1 steht, sollte A2 stehen und da wo B1 steht, sollte B2 stehen. Habe ich das richtig verstanden?



[Ernst@at]

Ja, und es ist mir im Moment noch gegen jede Logik, warum Im Post#42 der Array an Sektor 1 A2 zeigt, wo das doch auf der abgeschalteten ..078 steht!
Sonst steht auf keiner der Platten A2 vorne drauf !



[stormi1984]

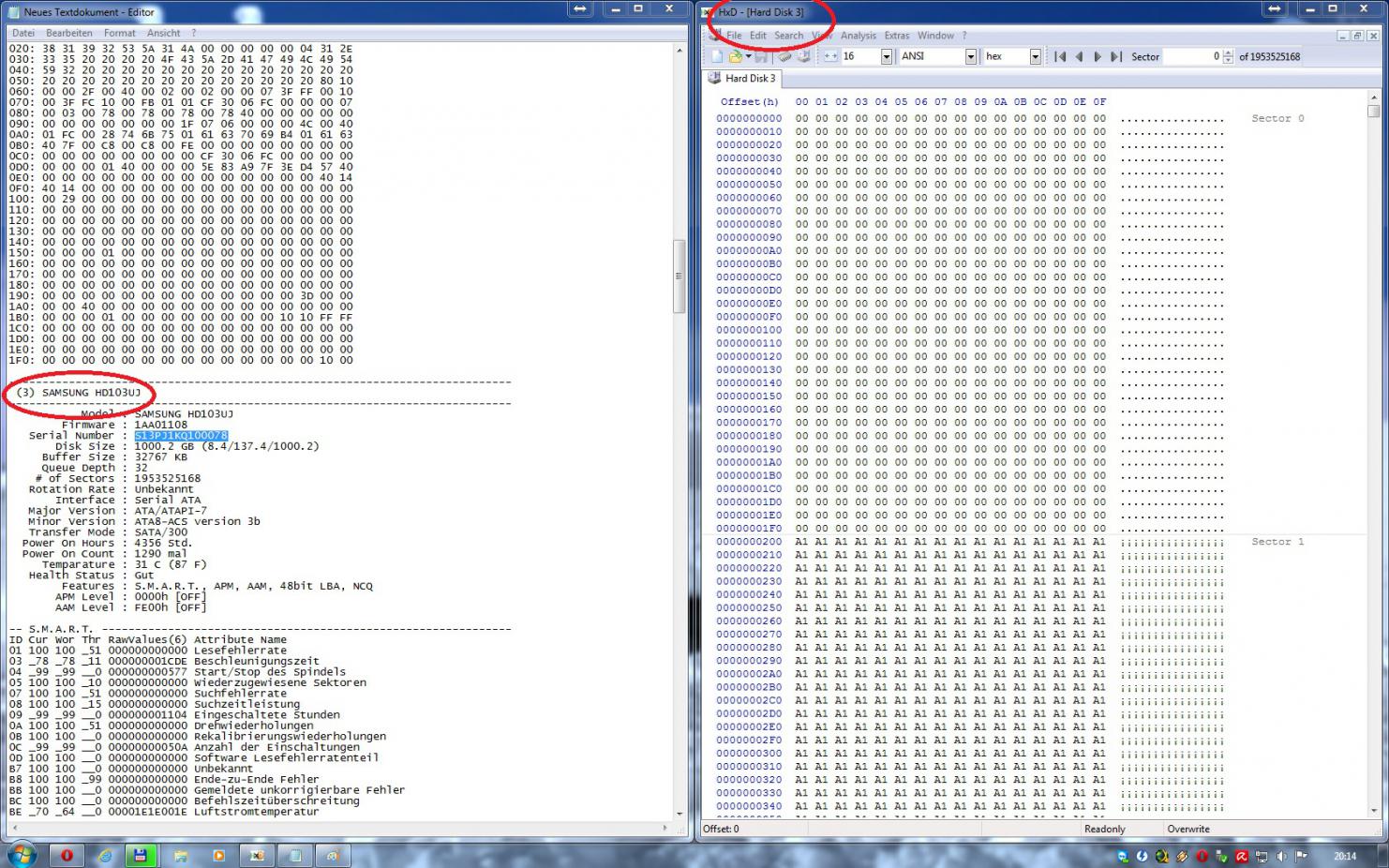

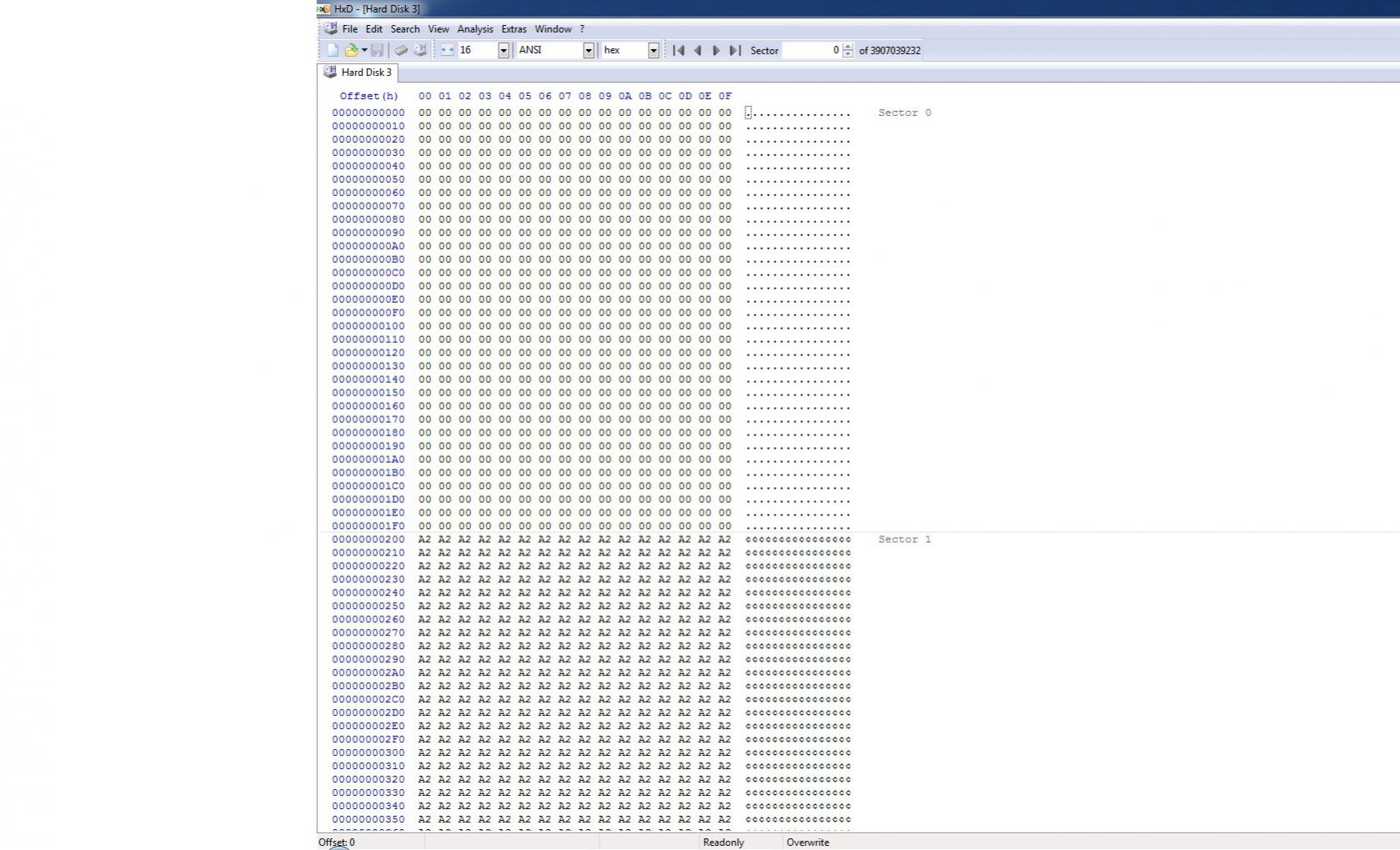

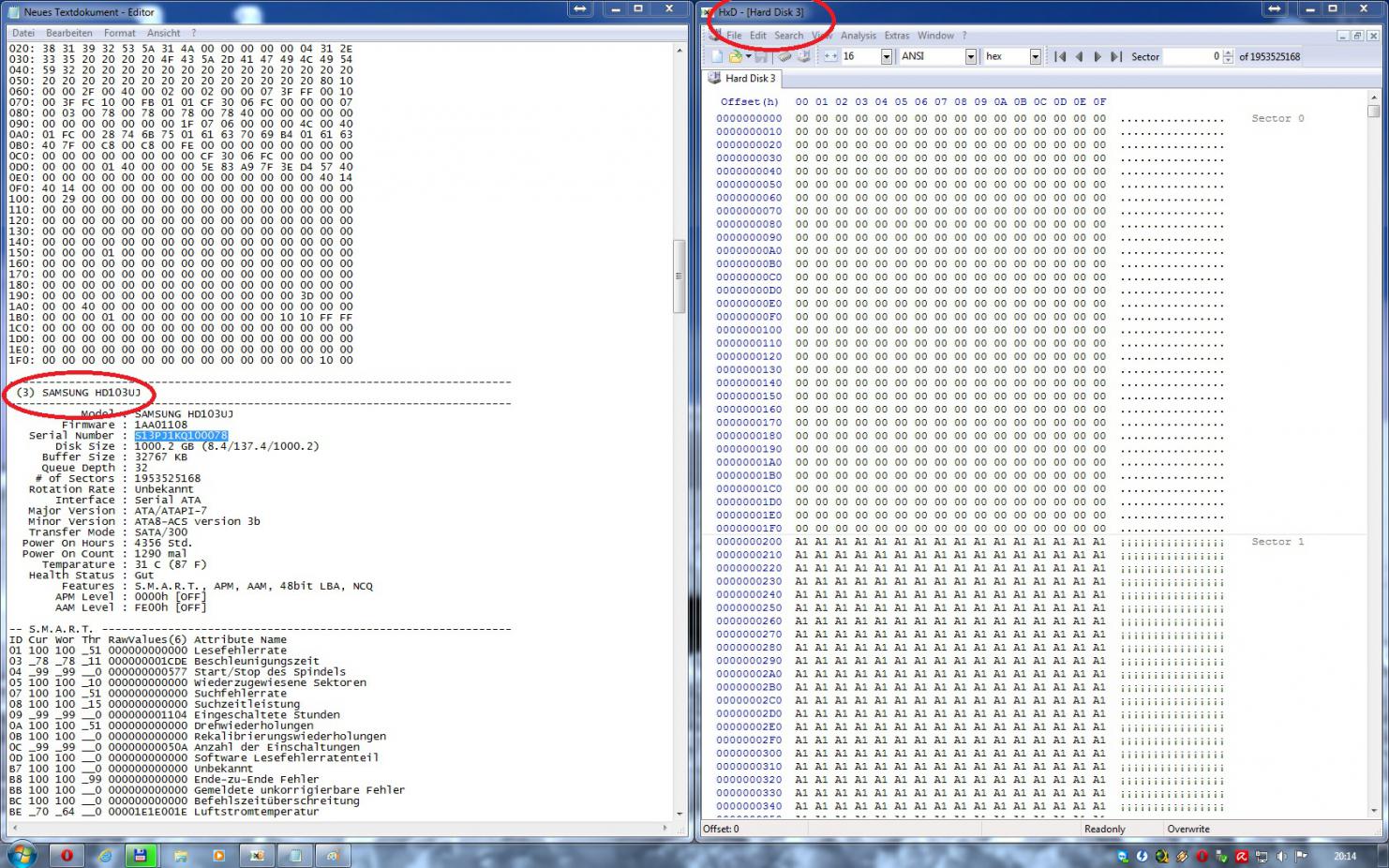

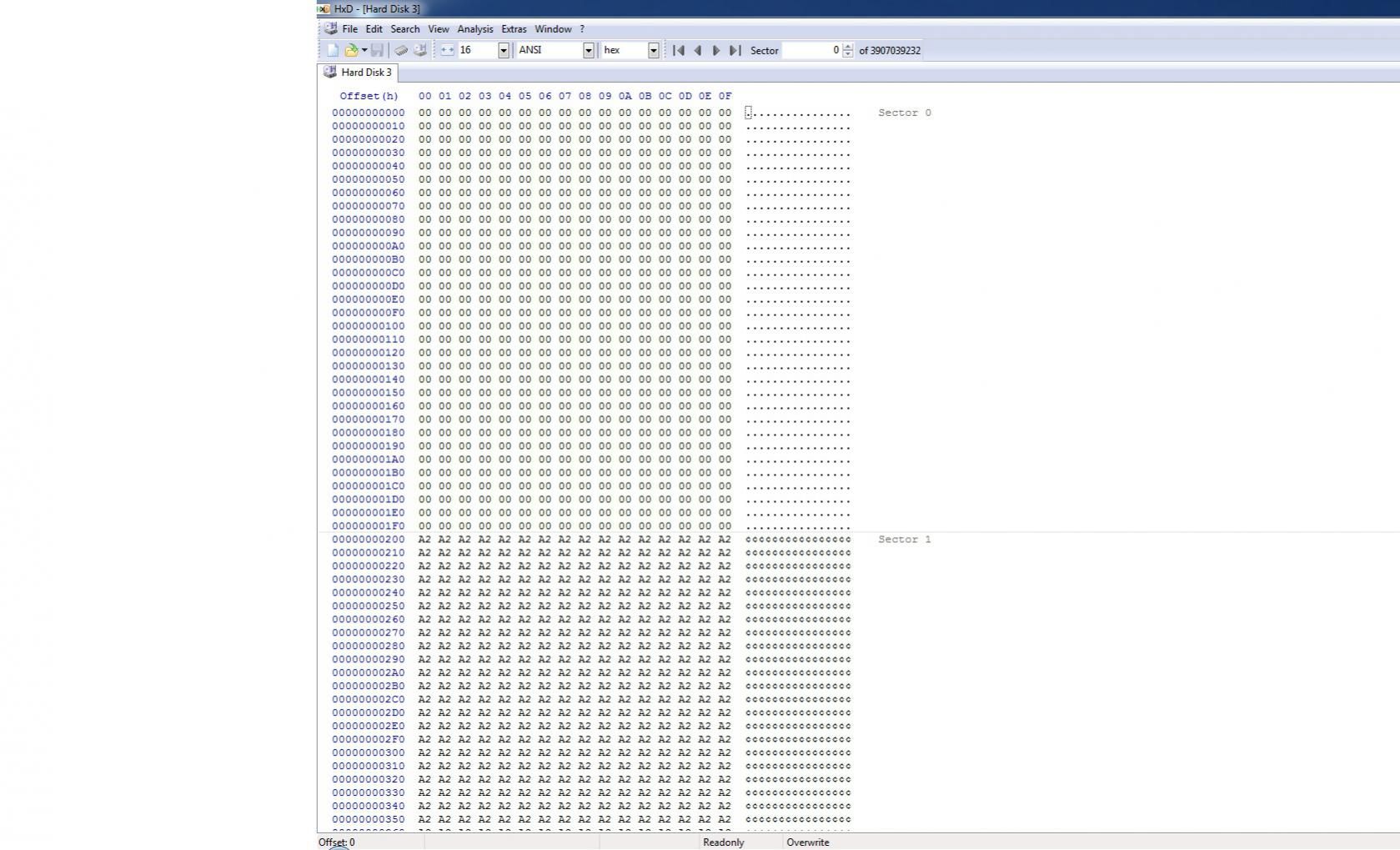

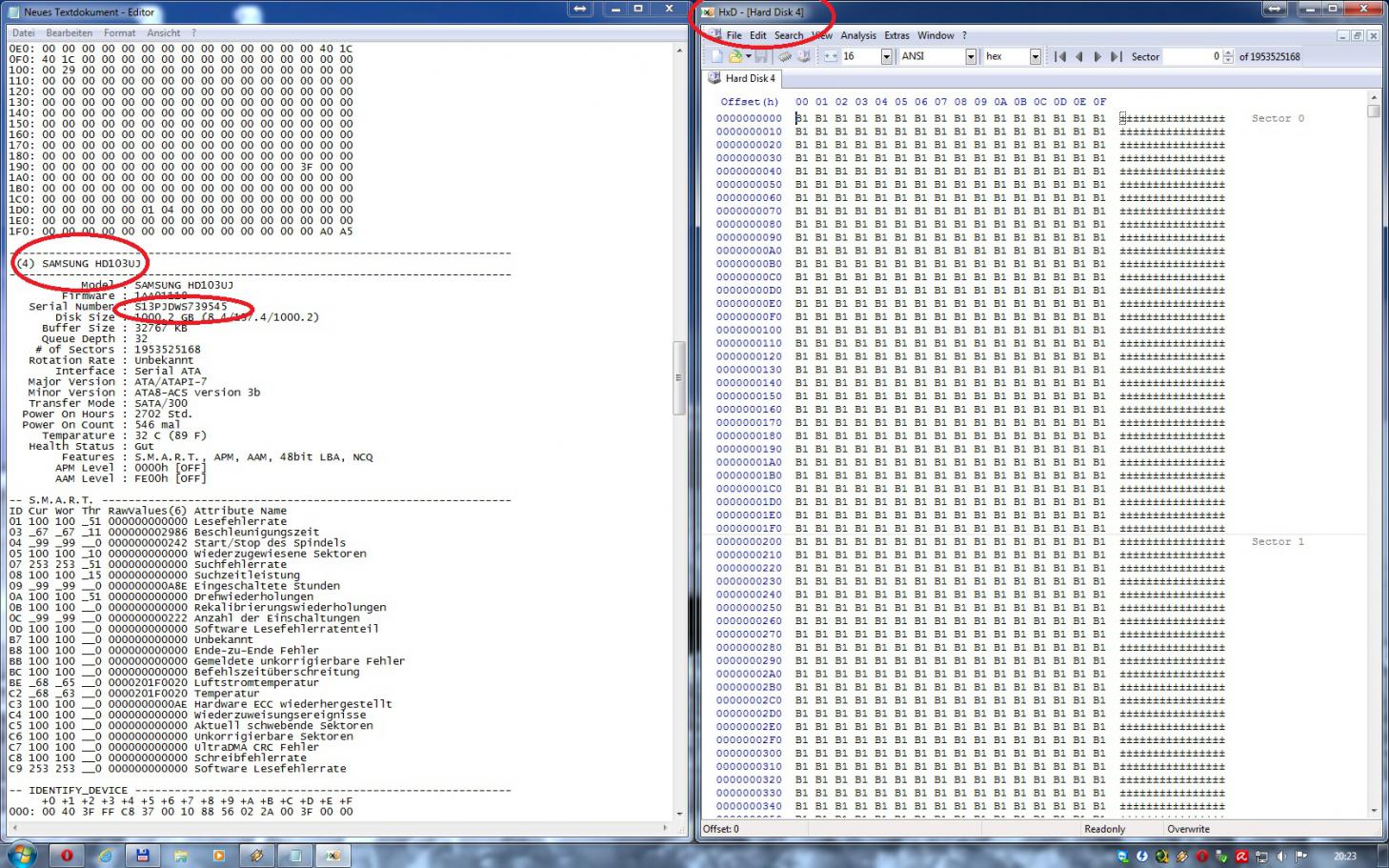

Hier mal ein screen shot von der HD3

Ergänzung (23. Dezember 2011)

Soll ich dir die Infos der anderen Platten auch mal so posten?

Ergänzung (23. Dezember 2011)

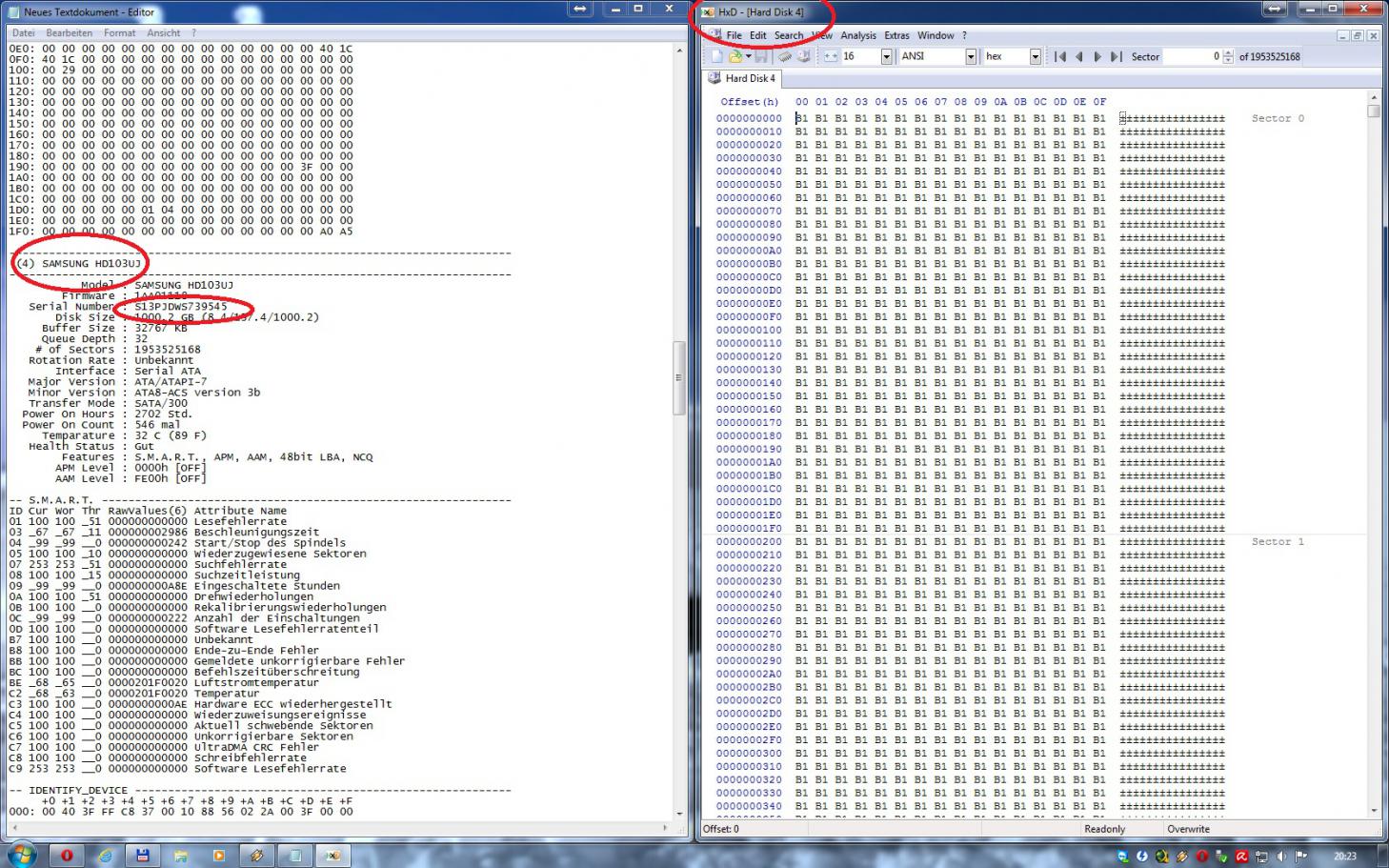

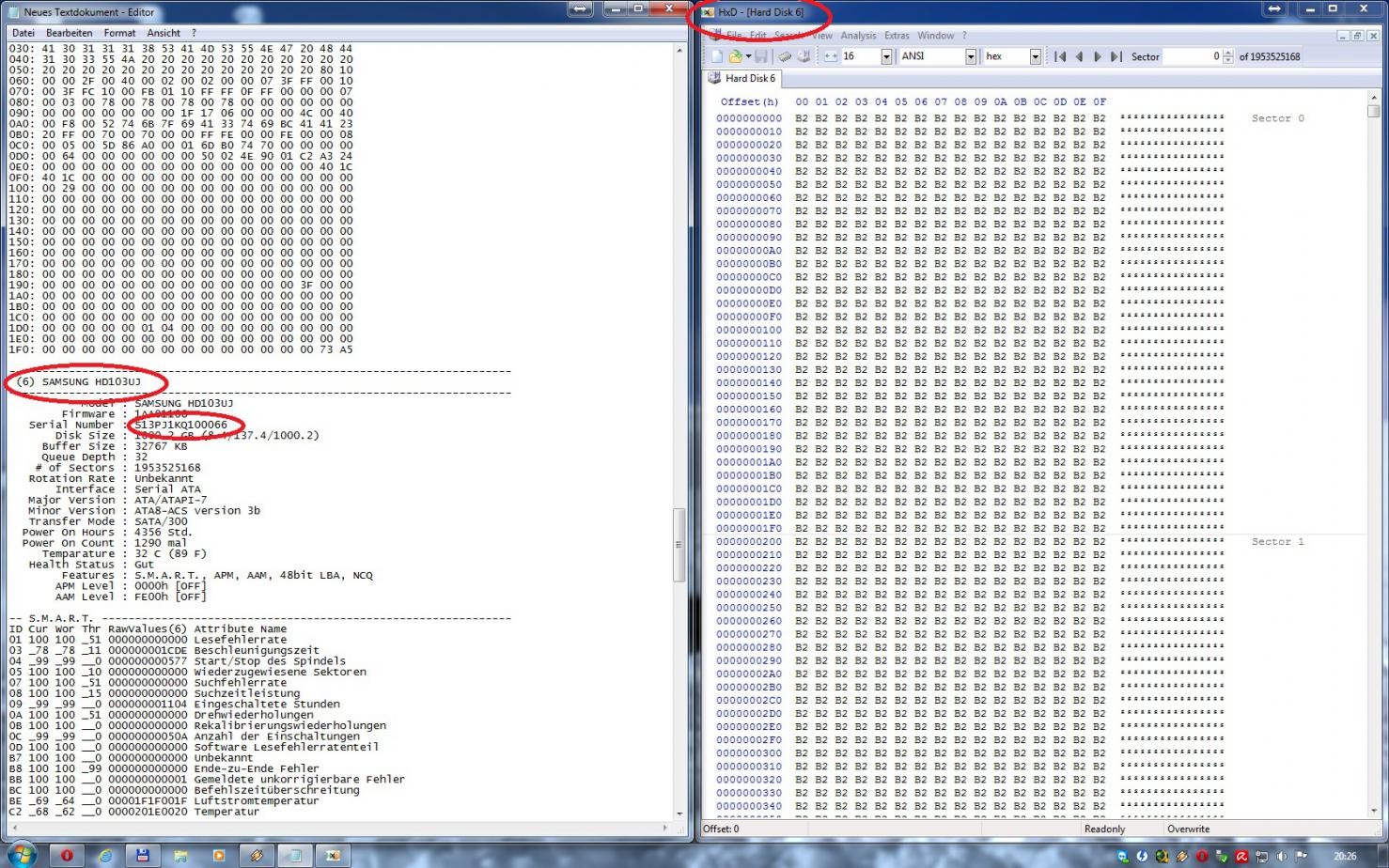

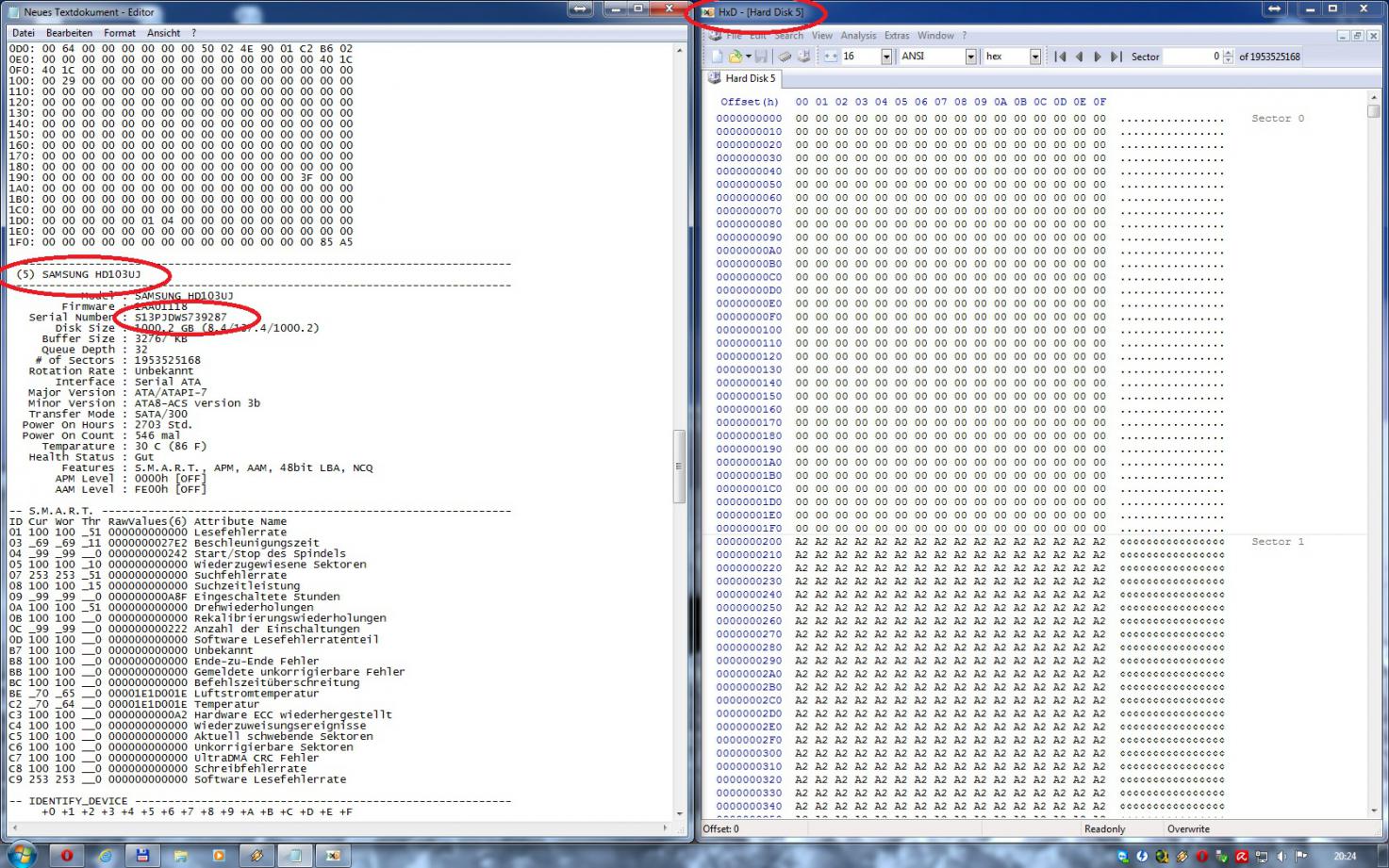

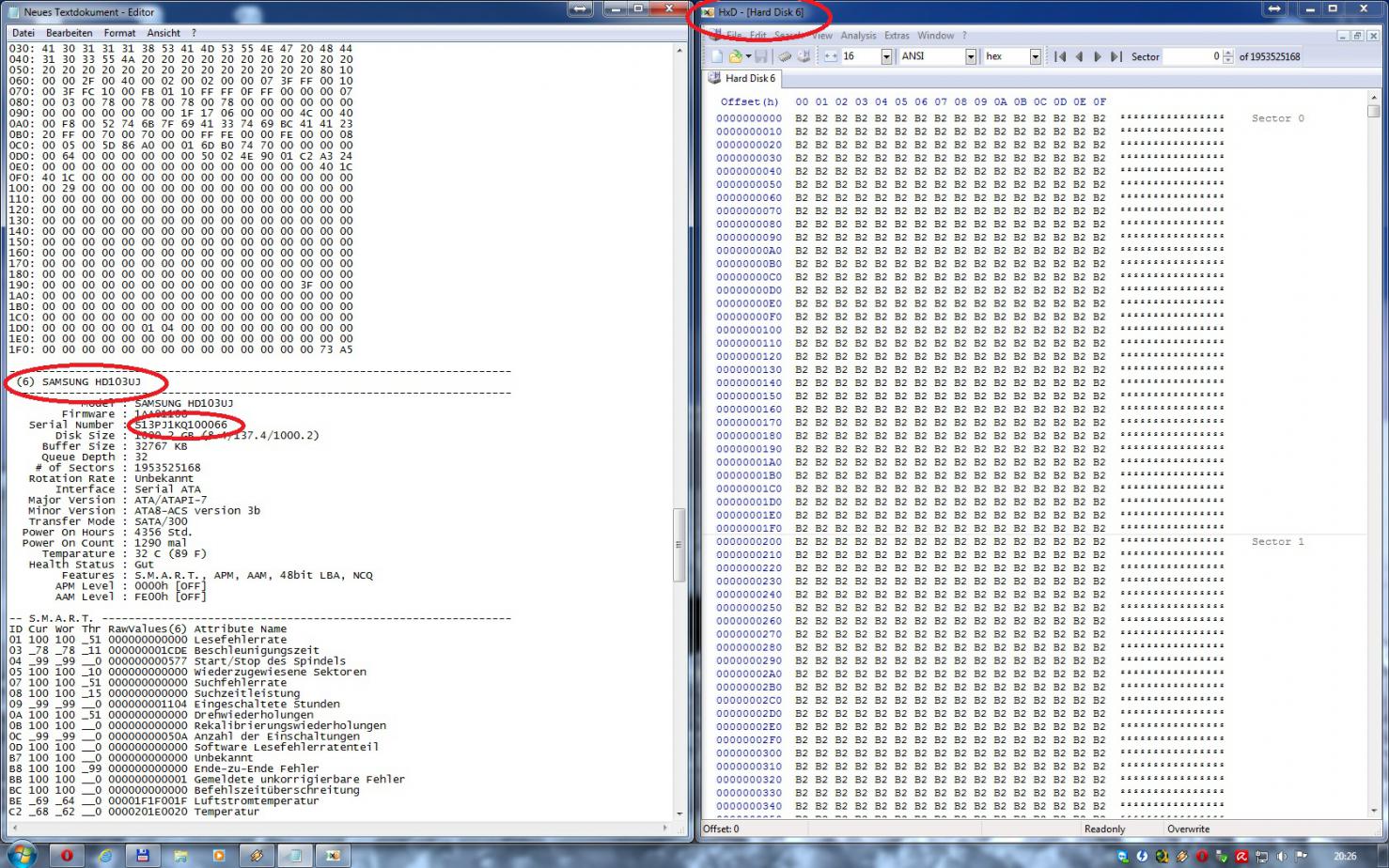

hier noch die anderen



[Ernst@at]

Nein, wir machen das anders. Ich lass mich nicht von dem blöden Controller pflanzen.
Nimm von allen 4 Platten den Strom weg, und stecke immer nur eine an.

Dann fahr jedesmal neu hoch, schau im Crystal die Seriennummer der einzigen erkannten,
starte den HxD diesmal mit read-Only Häkchen bei der Auswahl wegmachen,(wird immer harddisk3 sein)
und NUR WENN DU IN DER ANZEIGE AUF SEKTOR 1 entweder A1/A2/B1/B2 siehst,
dann schreibst Du rechts in der ersten Zeile des Sektors1 die letzten 3 Stellen der Seriennummer drüber, Menü: File/SAVE

Anschließend hängst Du wieder alle 4 Platten an den Strom, und fährst hoch und erstellst nochmals die harddisk3-6.txt Dateien
Wär ja gelacht...



[stormi1984]

Das habe ich nicht ganz verstanden, was soll ich denn da jetzt über schreiben?
So das dann in roten zahlen 287(zB) da steht oder wie?
Habe jetzt erst mal nur die eine dran, so wie beschrieben. es ist die 287 und da steht A2.
Jetzt klicke ich in die erste Zeile von Sektor 1 und schreibe da 287 rein. Dann ändern sich die ersten 6 zahlen in dieser reihe.
Ist das so richtig?

Ergänzung (23. Dezember 2011)

So nun hier die TXT Files der Veränderten HardDisks.
Ich hoffe das hilft dir weiter! Schaffen wir das denn heute Abend noch?



[Ernst@at]

Ja, war schon alles richtig so.
Jetzt muss ich mal überlegen, was das soll...
Ich weiss nicht, wie lange Du Zeit hast - aber ich kann heute endlos.
So lange wird es nicht dauern, es sind bloss zwei Schritte zum Abgrund, nur wissen wir (noch) nicht, in welche Richtung



[stormi1984]

Also wie gesagt, als ich es das erste mal umschreiben sollte waren die Werte vertauscht. da hieß es Das bei der einen HDD A1 stehen sollte und nach der fehlerbeseitigung A2. Kann es damit zu tun haben?

Ergänzung (23. Dezember 2011)

Können wir also alles zusammen stellen und ich sehe die Daten wieder? (Hoffentlich!)

Ergänzung (23. Dezember 2011)

Na du machst mir ja mut! Ich hoffe die daten sind alle noch da!



[Ernst@at]

Notfalls machen wir einen RAID0, der die Daten alle draufhat.
Ich bin nur leicht verwirrt, weil das RAID10 andersrum zu funktionieren scheint als ich dachte.
Deine Ausführungen waren alle korrekt, der Fehler liegt in der Zuordnung der Ports.
Lass mir noch eine halbe Stunde, damit ich sichergehen kann.
Muss nebenher auch andere lästige RAID5 bedienen



[stormi1984]

Krass krass. Wie du das alles so machst.
Ja ich warte. Wie ist denn der nächste schritt? Was muss ich denn als nächstes tun?
Können die werte so stehen bleiben die ich vorhin eingetragen habe?



[Ernst@at]

So, beim 3TB Plattenbug hab ich grad die Ballons steigen lassen, jetzt sinds nur noch zwei Problemchen für heute.
Diese Markierungen stehen auf Sektoren, die nicht vom System in Vewendung sind und dienen mir als Orientierung, die richtigen Platten zusammenzuspannen, welche noch synchron sind. War alles richtig so, jetzt muss ich nur noch ein wenig überlegen.
