[Sammelthread] DAN A4-SFX verbaute Hardware, Projekte und Testergebnisse

[SebiLegend]

@j1n GPU Undervolting ist immer ein gutes Thema. Es kann Dir nicht nur bessere Temps bieten, sondern auch höhere Boosttaktraten. Ich habe das bisher immer gemacht, egal wie klein das Gehäuse war 😉
Aber grundsätzlich kannst Du Dich auch zurücklehnen 😅



[StevenRegal]

Mensch ich hab auch noch einen ungenutzten 92er rumfahren. Gute Idee. Wie laut ist das ganze im geschlossenen Zustand?
Hab grad erst deine Arbeit an Lüfter und Netzleitung gesehen, bist ja ein Meister an der Feile! Alle Achtung. Das geht ja wohl auch nur mit gedrehtem Netzteil.

Also der Lüfter ist nicht lauter als die unten. Insgesamt empfinde ich es als leise. Tendenziell ist das Netzteil jetzt schneller eher passiv.
Tatsächlich hab ich an der Netzleitung nichts gemacht. Der Stecker ist nur leicht vermackt, weil das alles auf Presspassung gemacht wurde.

@StevenRegal

sehe du hast nicht nur nen Lüfter ober den Netzteil sondern einen 25 mm Lüfter auf der Unterseite des Gehäuses. Du müsstest du in Summe Traumtemps haben für die Gehäusegröße ? GPU hast anscheinend laut anderen Beitrag eine 6800 und welche AMD CPU ?

Mit den Temperaturen der Grafikkarte bin ich zufrieden. So kann das definitiv bleiben. Muss jetzt nur noch den CPU-Kühler tauschen.
Die AMD GPU hab ich an einen Freund weitergeben weil ich beim letzten Drop die RTX bekommen habe. Als CPU ist der Ryzen 5600x drin.

Und der Weihnachtsmann aus China hat echt eine Punktlandung getroffen, sodass es noch heute unter den Weihnachtsbaum landen kann

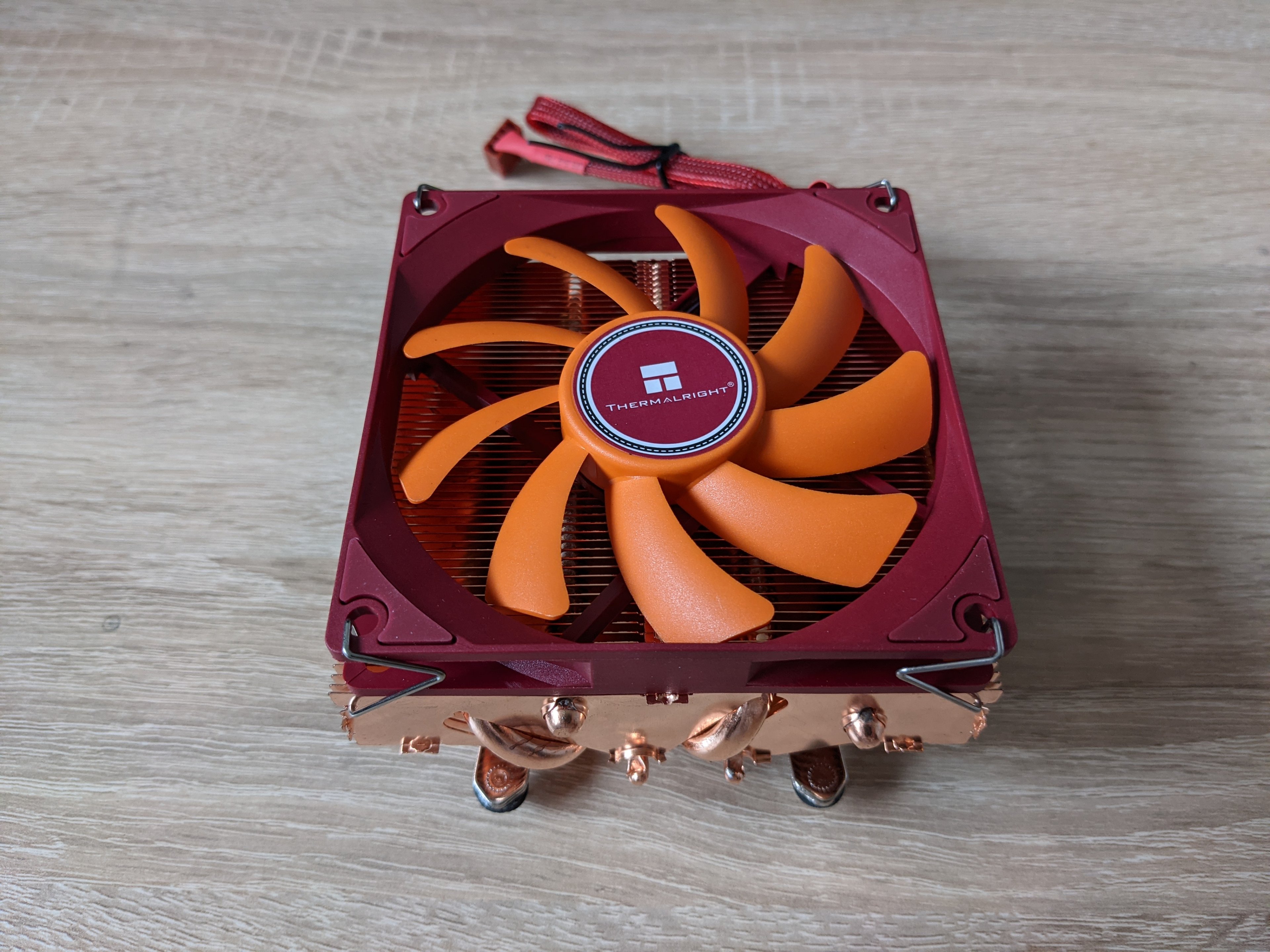

Werde den Thermalright AXP-90 dann die Tage mal testen, besser als der momentane Stockkühler von AMD sollte er aber sicher sein.

Frohe Weihnachten euch 🎄



[j1n]

Wie sehen so eure Lüfterkurven und RPM Settings für Noctua CPU und Gehäuselüfter aus?



[Boggle]

Weiter vorne hat @bigdaniel empfohlen die Lüftersteuerung im UEFI so anzupassen: 0-70°C = 30%, 70-85°C = 60% und 85°C+ = 100%.

Ob das so noch Bestand hat weiß ich nicht, mein Rechner fährt recht gut damit.



[pietcux]

Ja das sind gute Einstellungen. Kräftig bei Bedarf, aber im 2D Betrieb dezent leise.



[Bullz]

@StevenRegal wie schaut aus mit dem Test von dem Thermalright AXP-90 ?



[StevenRegal]

Also der Thermalright hat bei mir, unter 30 minütiger Vollast, 77°C bei 65Watt TDP mit einem Ryzen 5 5600x erreicht. Mit 75 Watt TDP waren es dann schon 84°C.
Was ich bei dem Kühler defitiniv empfehlen kann, ist den Lüfter auszutauschen. Ein Noctua ist da viel angenehmer.

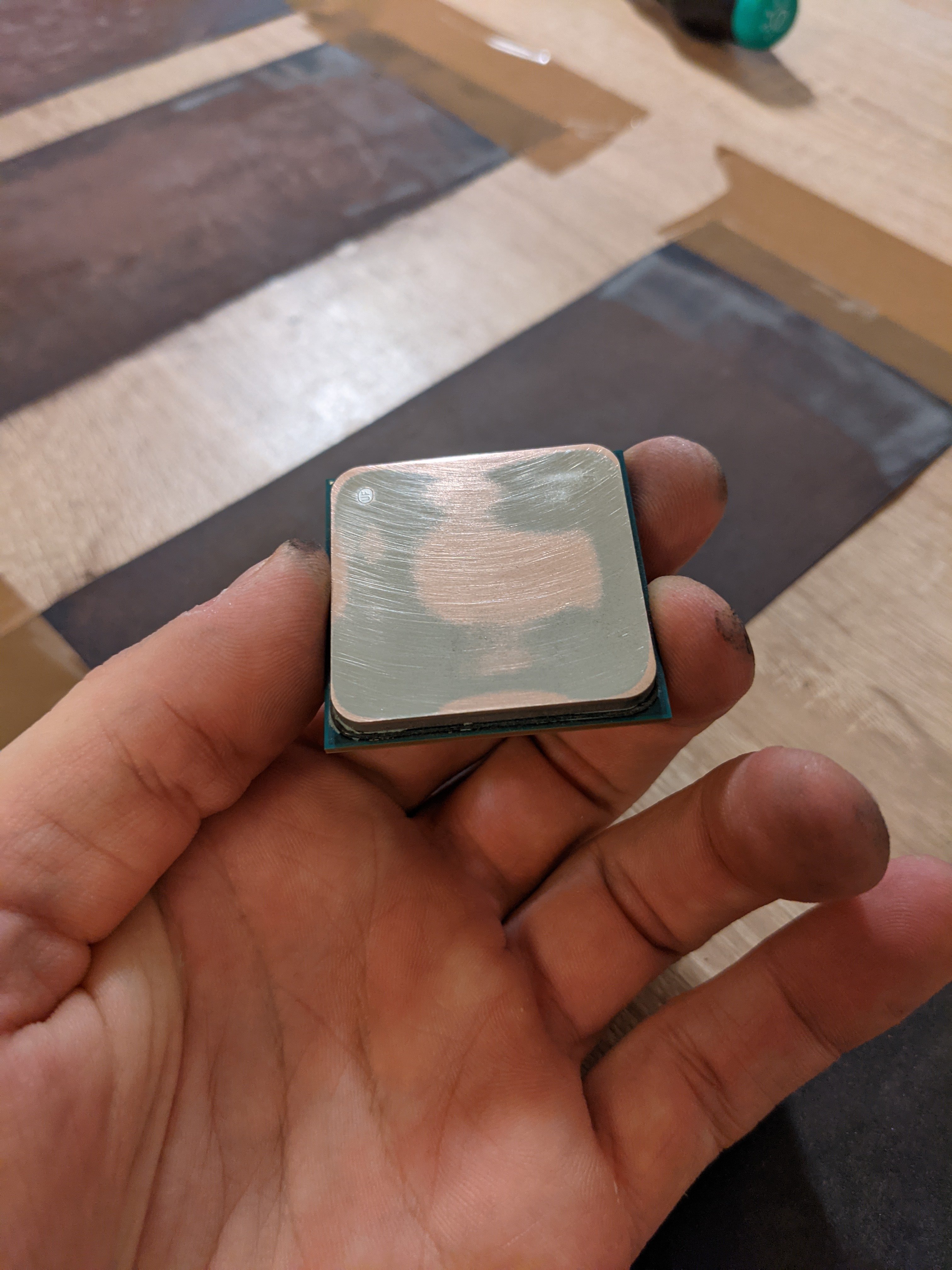

Da ich momentan die Zeit hatte, hab ich noch die CPU abgeschliffen, einfach um für mich selbst den Unterschied zu sehen. Gebracht hatte es ernüchternde 3°C. Also kann ich das schonmal auf keinen Fall empfehlen.

Dann hab ich noch bisschen mit dem Abdichten des Gehäuses gespielt. Die Gehäuselüfter sind unten als intake und oben der Eine als outtake gerrichtet, einfach damit warme Luft nach oben ziehen kann.
Mit dem Zukleben des Gehäusepanels an den richtigen Stellen hab ich weitere 3°C erreichen können. So wird die Luft gezwungen, nach oben austreten zu müssen, statt an den Seiten schon zu entweichen.

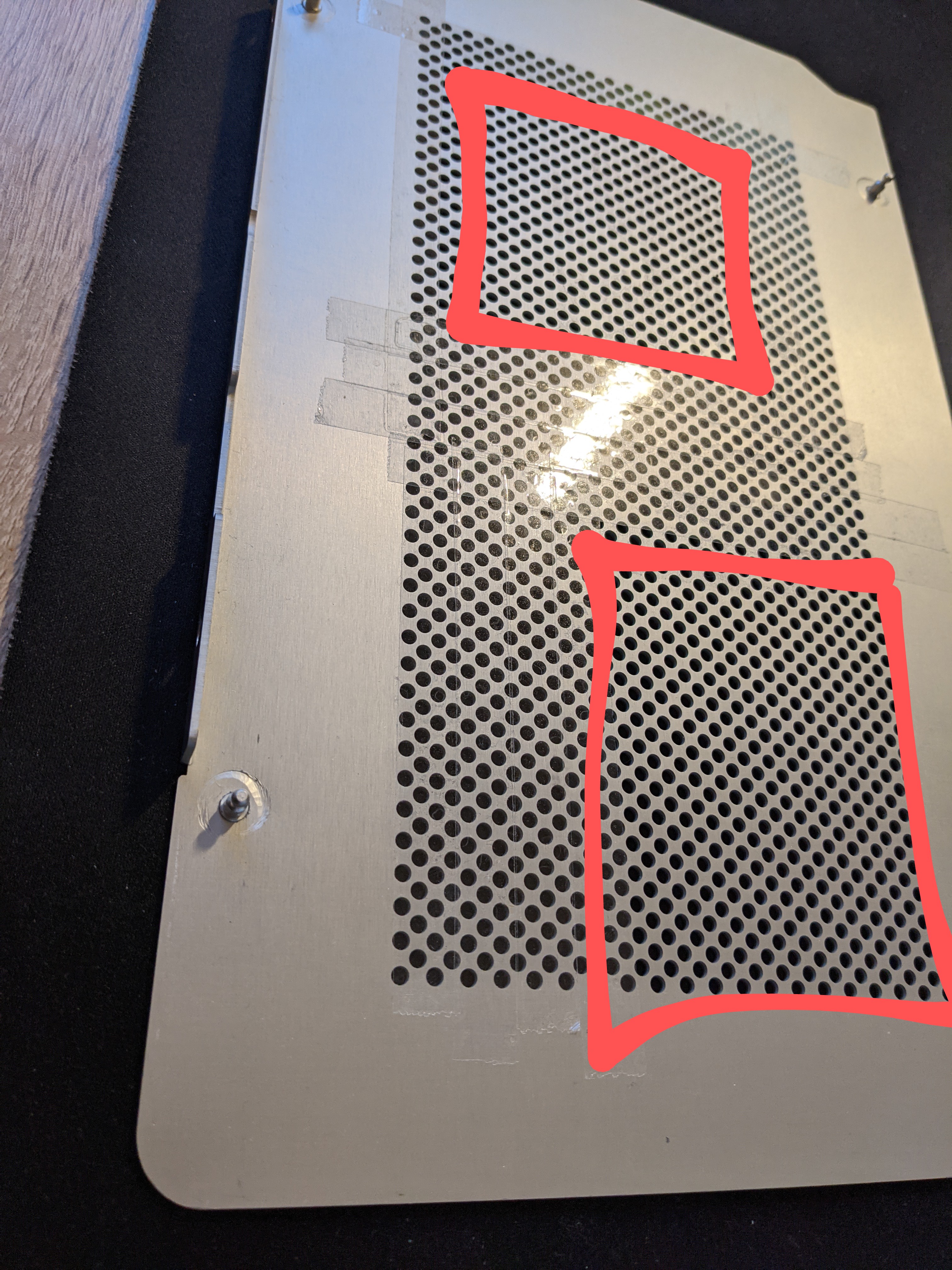

Leider ging das schlecht zu fotografieren. Der rote Bereich ist qausi der, der nicht zugeklebt wurde. Es ist die Fläche für den Lüfter (+5mm) vom CPU-Kühler und des Netzteils an sich.

Ingesamt erreiche ich jetzt bei einer TDP von etwa 90 Watt 80°C. Die CPU ist dabei undervolted.



[Zitterrochen]

Mit Fanduct und Flüssigmetall kommt mein 5600x @stock mit dem L9a gut zurecht, würde dir auch noch ein paar Grad bringen



[bigdaniel]

@StevenRegal

Danke für den Test. Mit welchem Tool wurde getestet?



[pietcux]

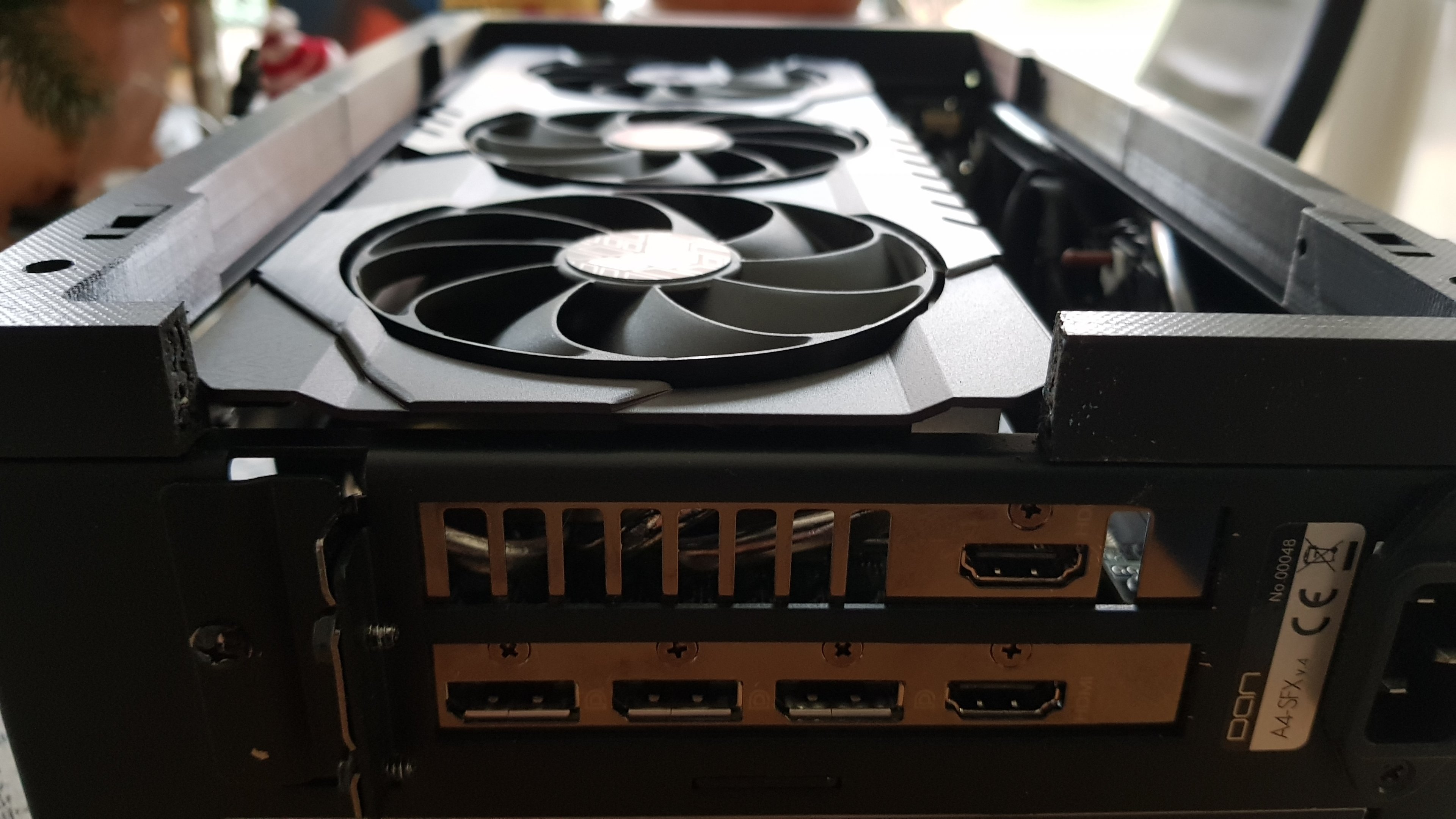

Ich hab grad mal wieder das hier probiert. Dieses mal hab ich vorher im Bios PCIE 3.0 fest eingestellt. Ist ein 570er Board, das versucht 4.0 zu liefern wenn die Karte es kann. Da es ein DAN V4.0 ist hat es nur ein 3.0 Riser.

Hat mit dem Deckel drauf dann doch zu einem Wärmestau geführt.
@bigdaniel , kommen die neuen Seitenteile oder hast du den Plan verworfen? Damit würde ich die RTX3080 TUF OC gerne im A4 betreiben.



[SebiLegend]

@pietcux Wie wäre es sonst mit Acrylseitenteilen von https://customdesignbypat.de/ ?



[pietcux]

Hier ist eine neue Karte, die optimal in den A4 passt:
https://www.computerbase.de/2021-01/gigabyte-geforce-rtx-3070-vision-oc-8g/



[SteveRawes]

@pietcux

Danke für den Link auf die Karte, hoffe mal das auch andere Hersteller wieder auf den 2 Slot Zug springen werden. Denn dann würde ich mir auch ne 30xx für das kleine DAN Monster zulegen.
Hast du denn mal das Netzteil gedreht um dem Wärmestau bei deiner RXT3080 zu Reduzieren?


Vielleicht wäre auch ein kleiner Lüfter übern Netzteil eine Idee wert, so einen hab ich schon ne weile in meinem A4 am werkeln. Brauchst auch nichts vom Gehäuse entfernen, einiziger Wehmutstropfen ist halt eine max. Bauhöhe von 15 mm für den Lüfter.

Spoiler: 60x60x10/15

LINK zu Thingiverse, falls jemand es Drucken möchte und vielleicht gibts ja auch etwas Feedback.



[pietcux]

Hast du denn mal das Netzteil gedreht um dem Wärmestau bei deiner RXT3080 zu Reduzieren?

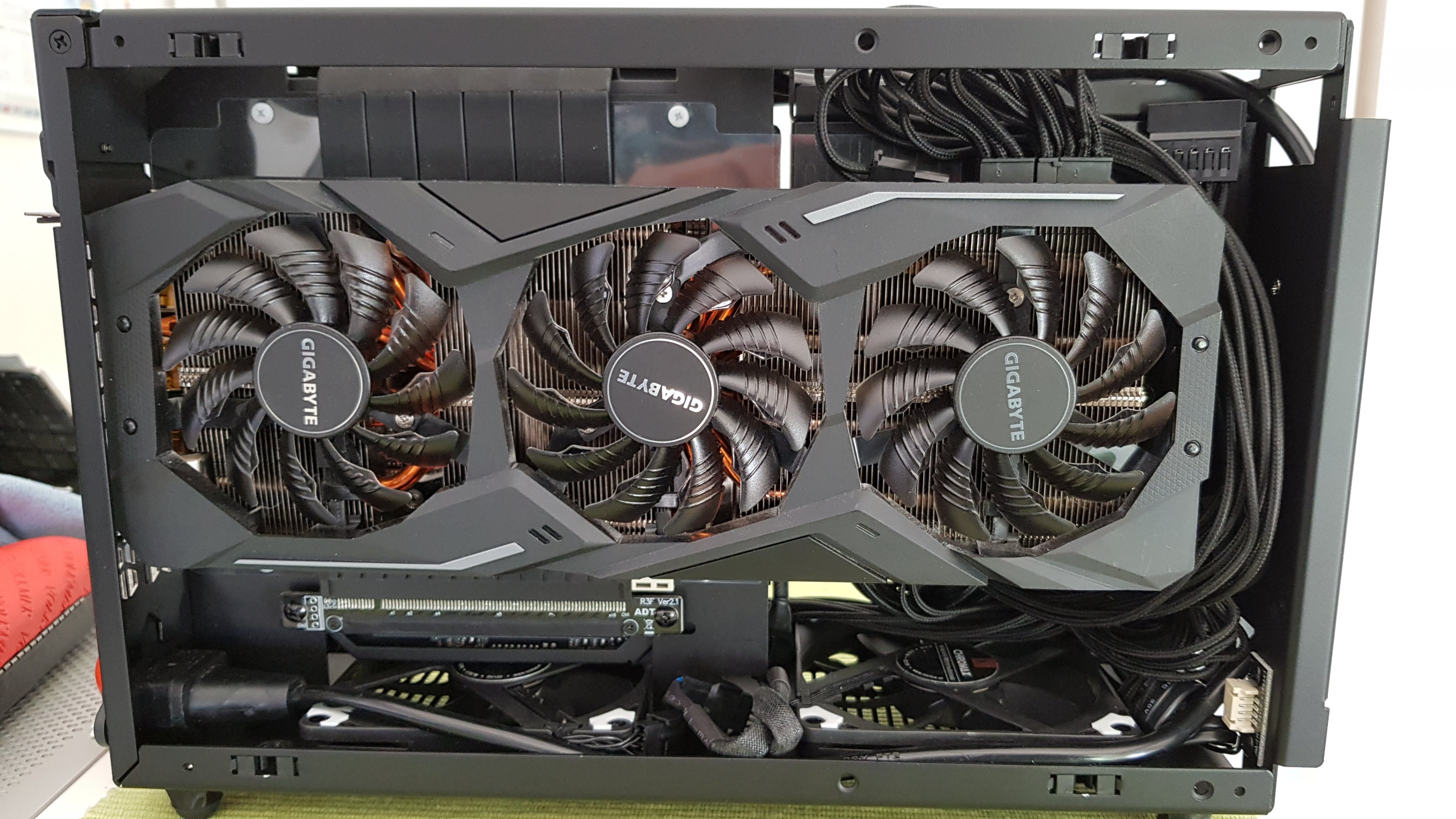

Ich habe die RTX3080 wieder ausgebaut, warte auf die neuen Seitenteile. Dann werde ich natürlich auch das Netzteil drehen. Für den mobilen Einsatz mit The Division 2 reicht die Gigabyte RTX2070 Super Windforce allemal und ist völlig unproblematisch.



[SebiLegend]

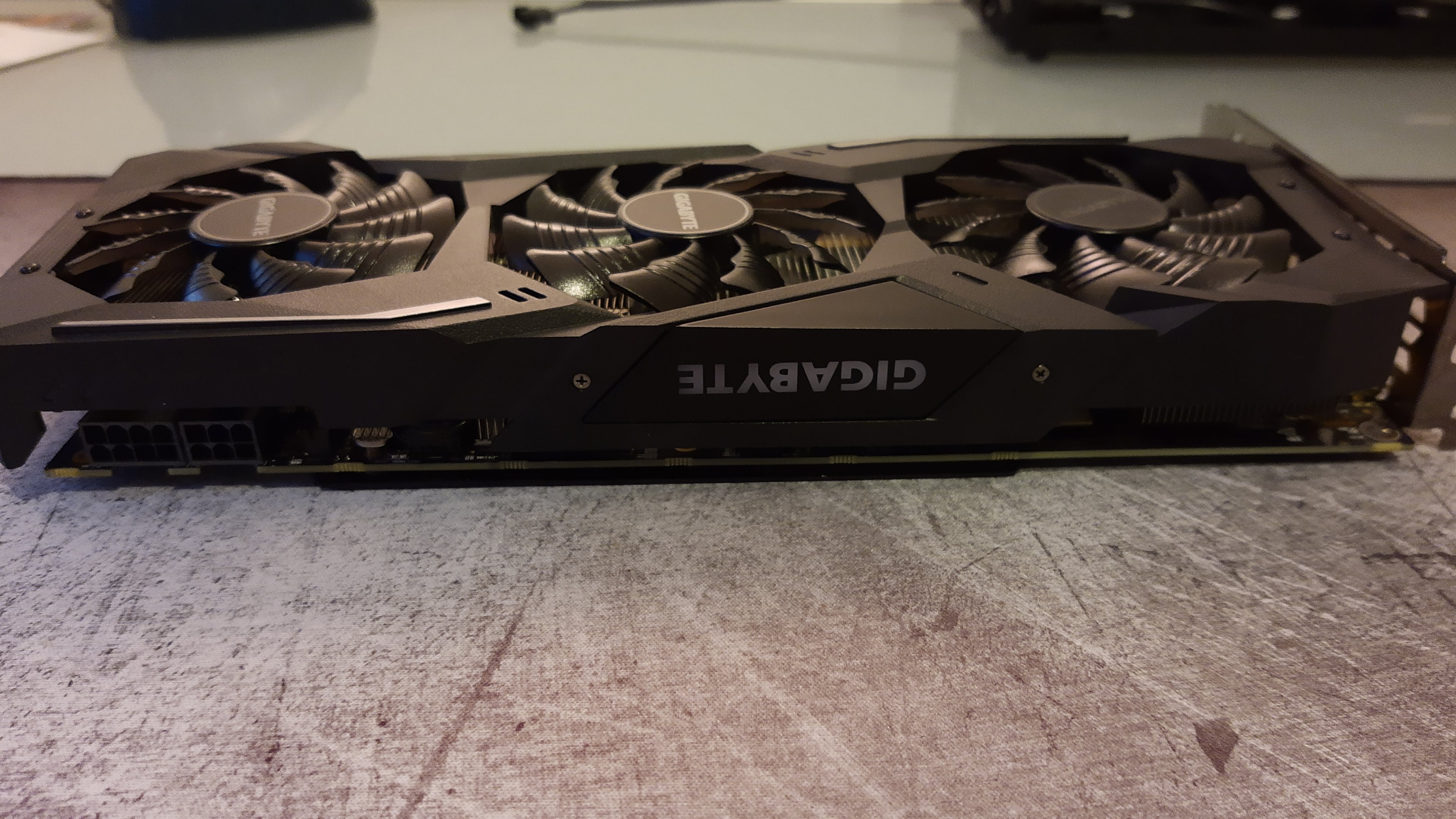

Das Windforce Dualslot-Design ist wirklich sehr gut! Da bin ich mit meiner RTX 2070 auch sehr glücklich.

Ich bin ein wenig am Überlegen, ob ich das Plastikgehäuse der Karte, wie mein Dan Case, in weiß lackieren möchte. Die Karte sehen ich zwar meistens nicht. Aber ich weiß sieht sie auf Bildern sooo genial aus. Hab da schon ein wenig Respekt vor. Aber ich hätte gerne wieder ein Bastelprojekt, und dieses würde nichts kosten und schön aussehen



[SebiLegend]

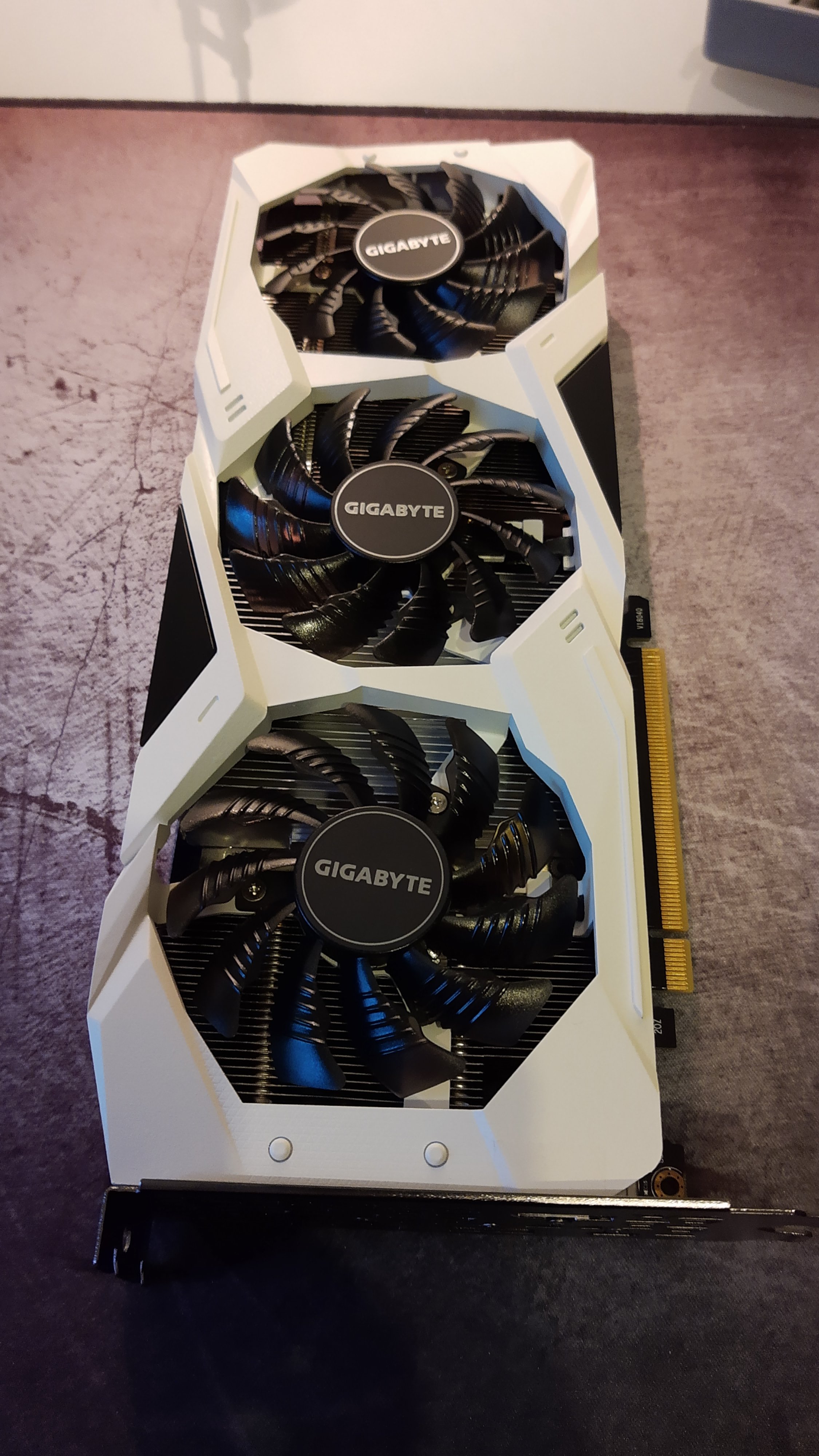

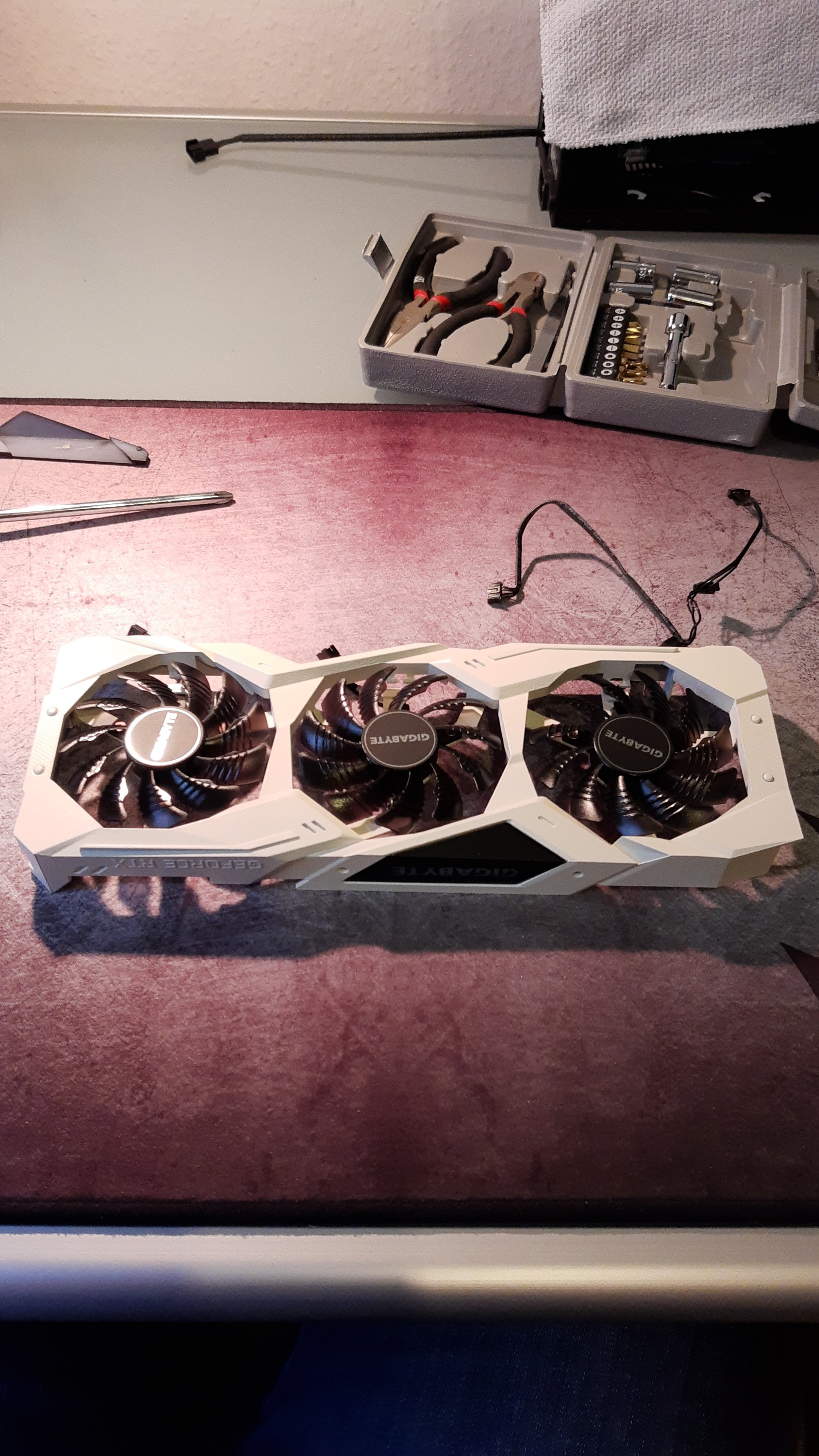

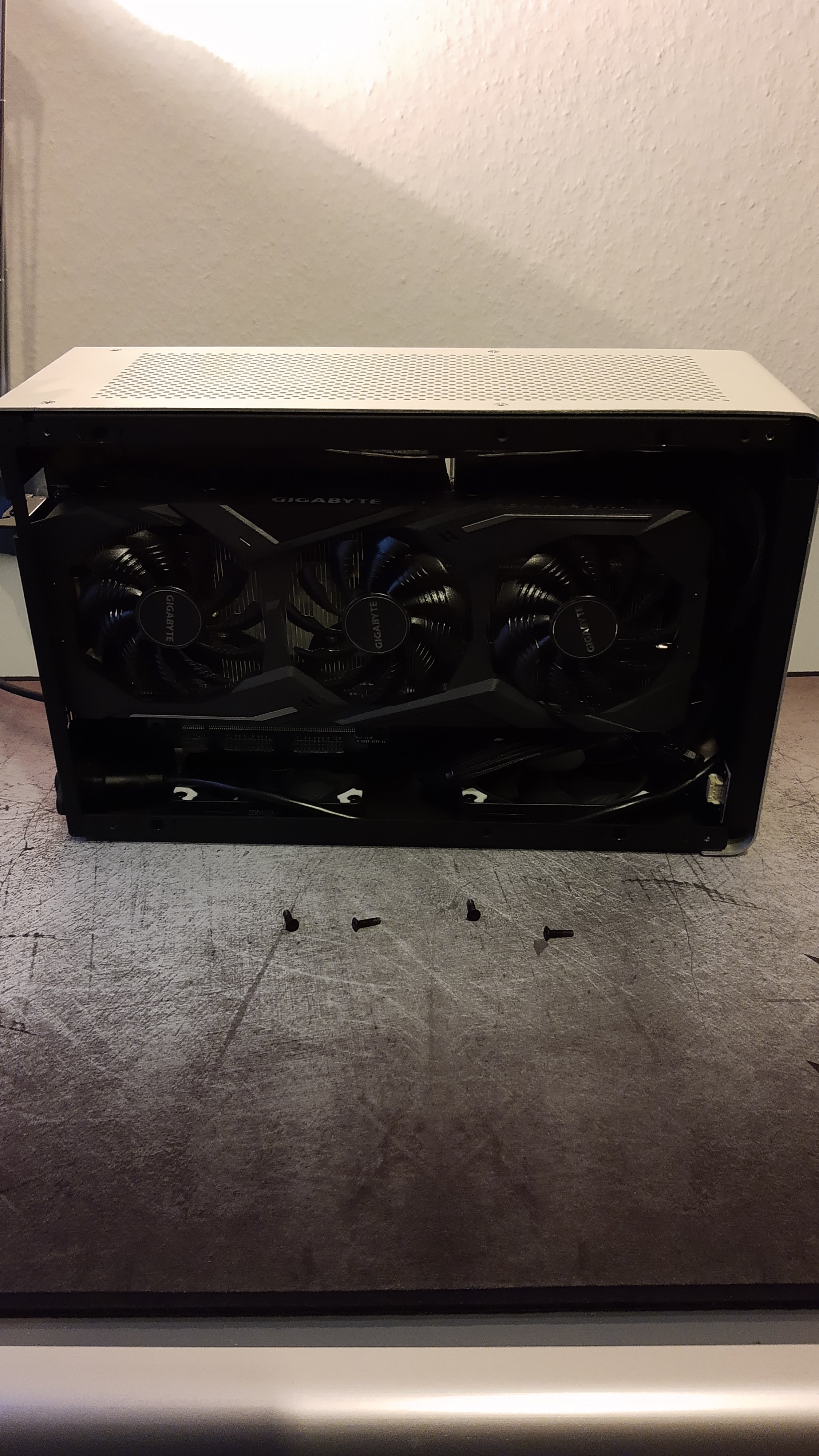

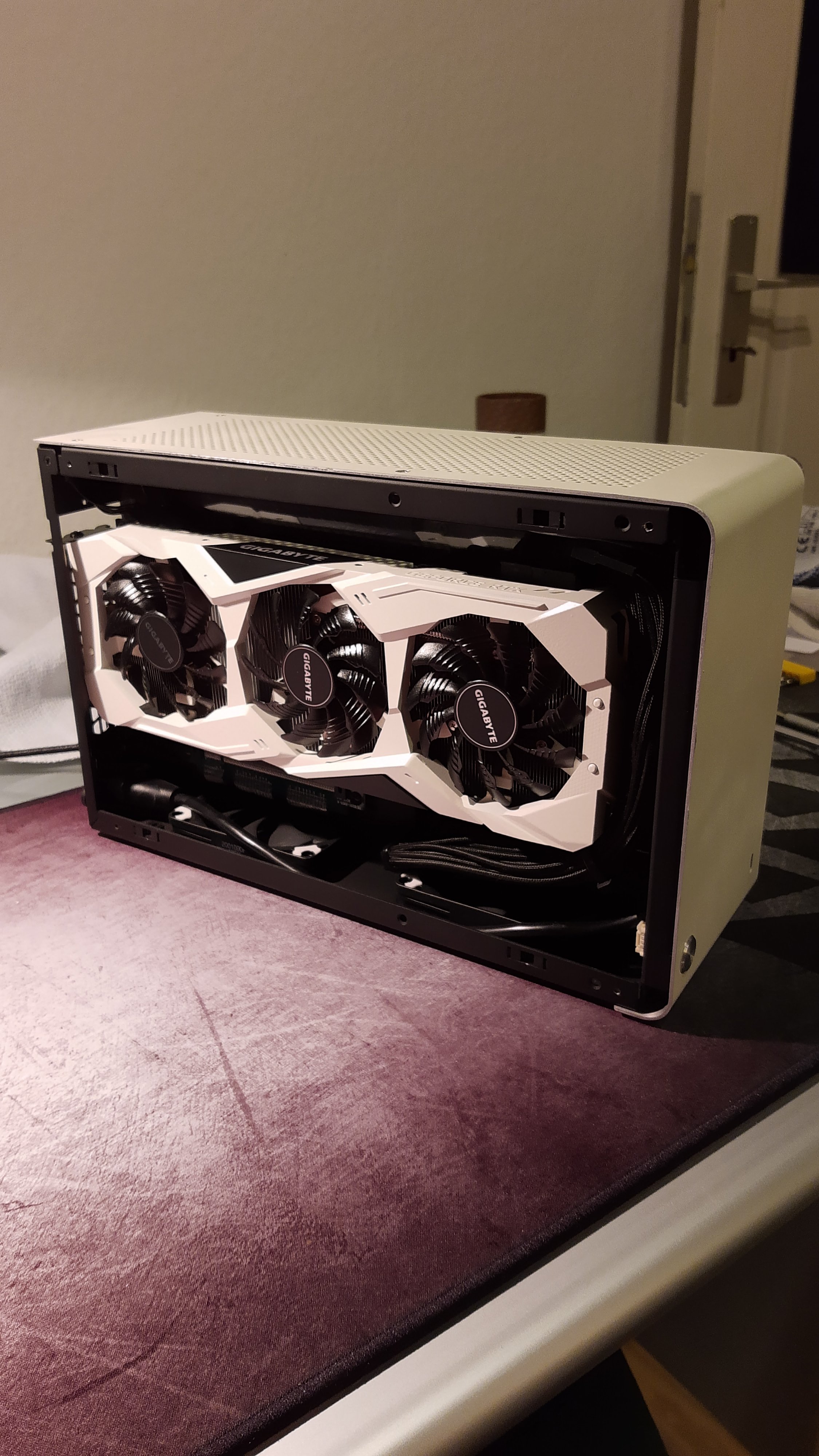

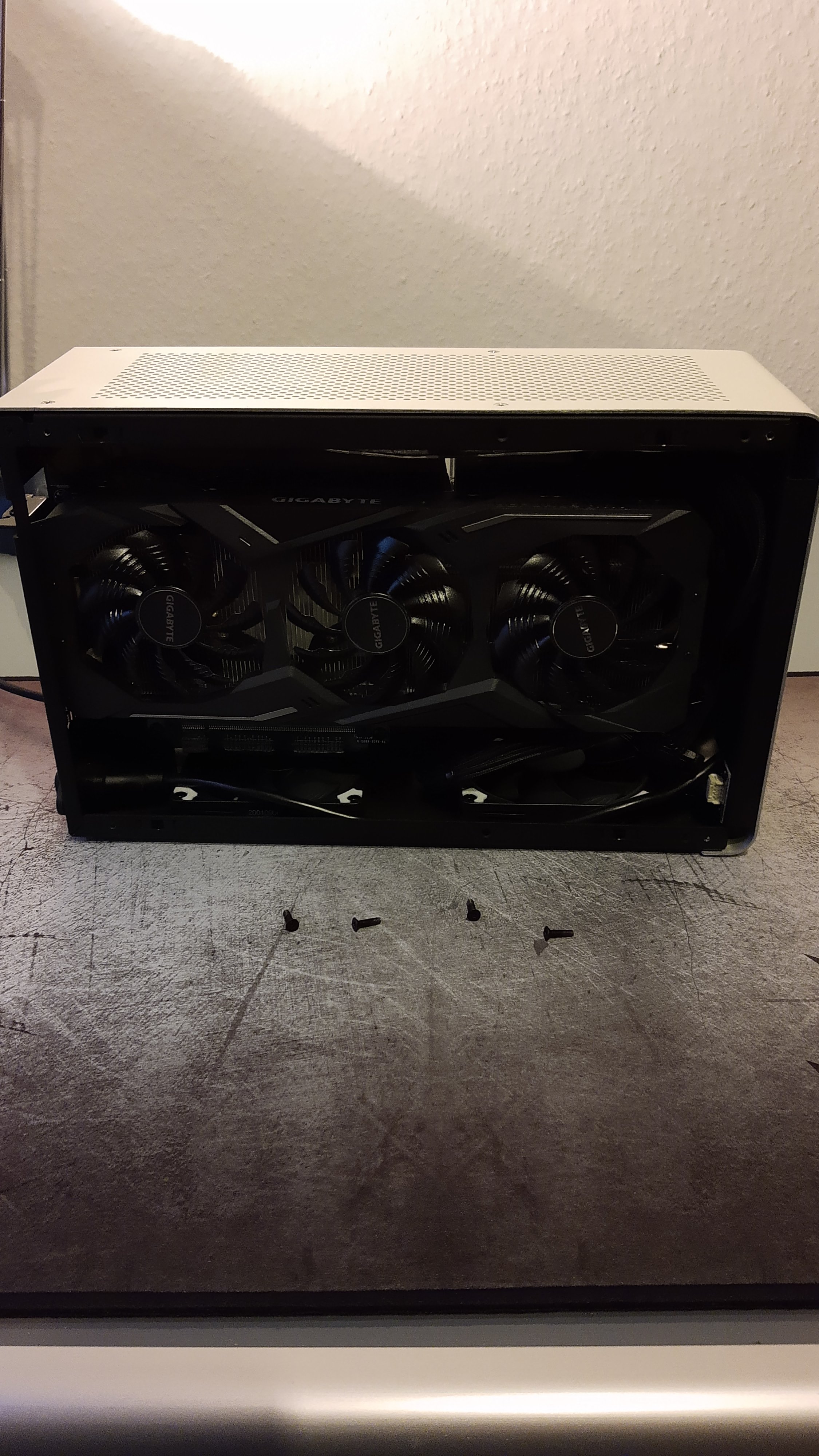

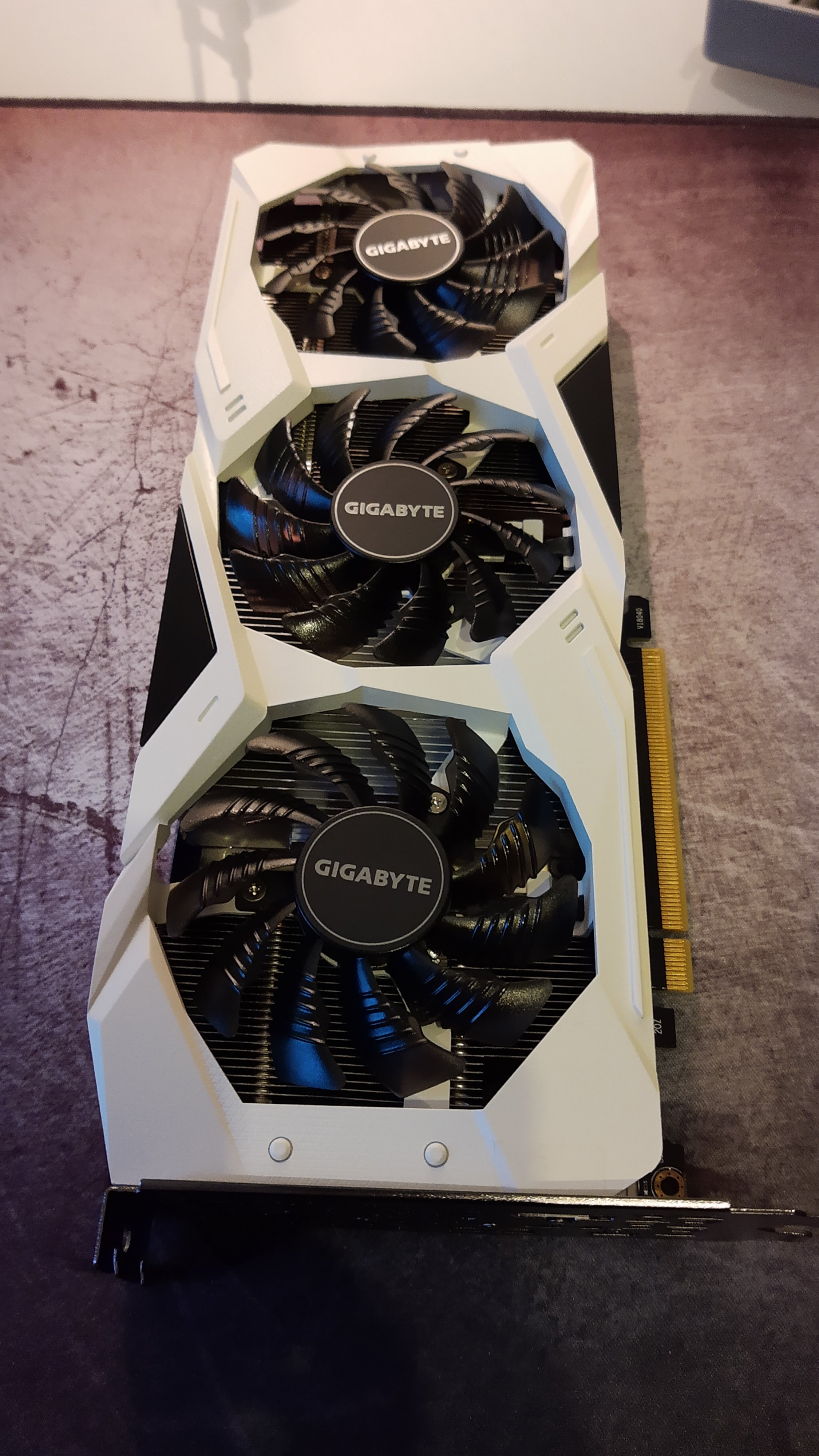

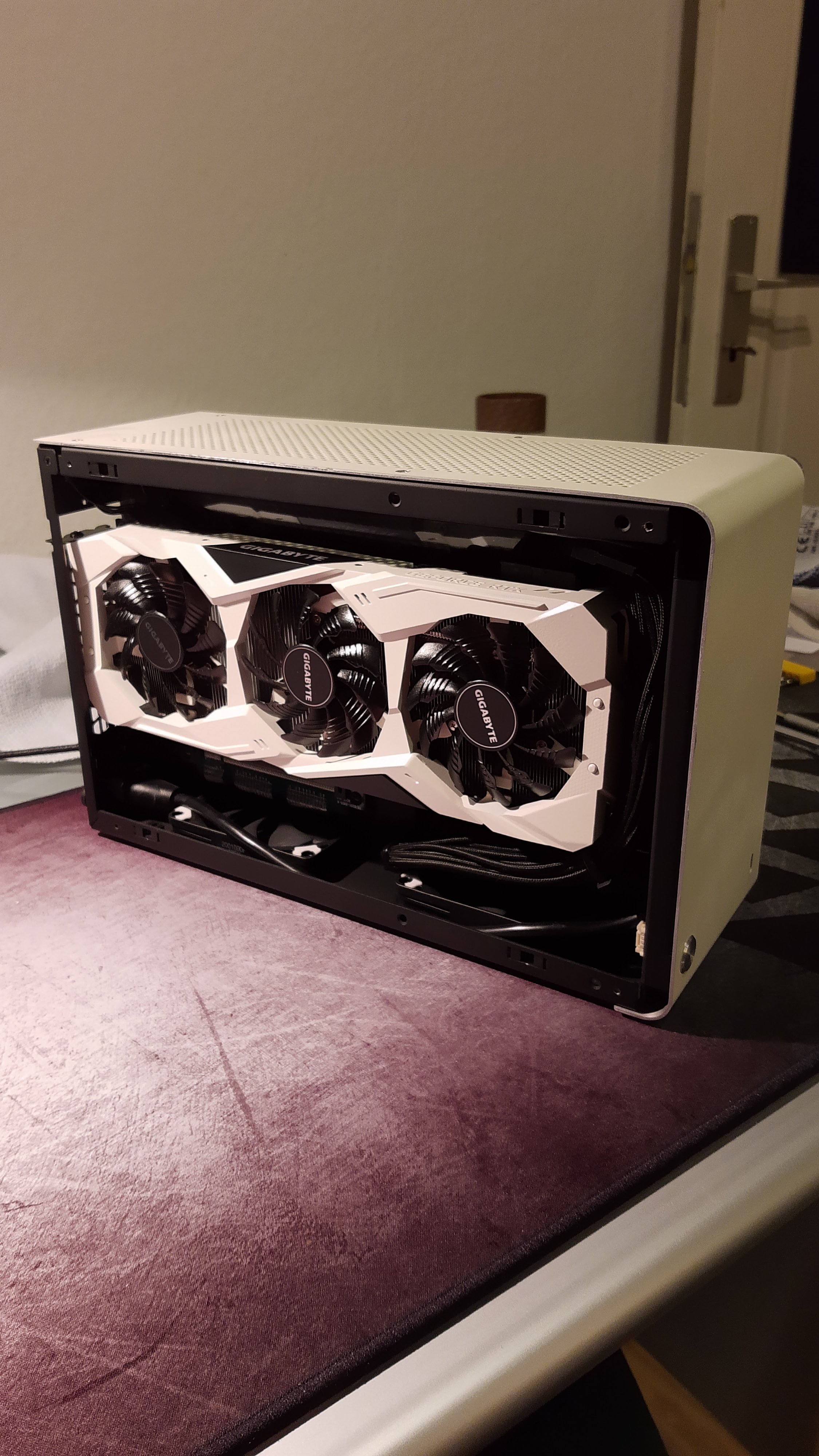

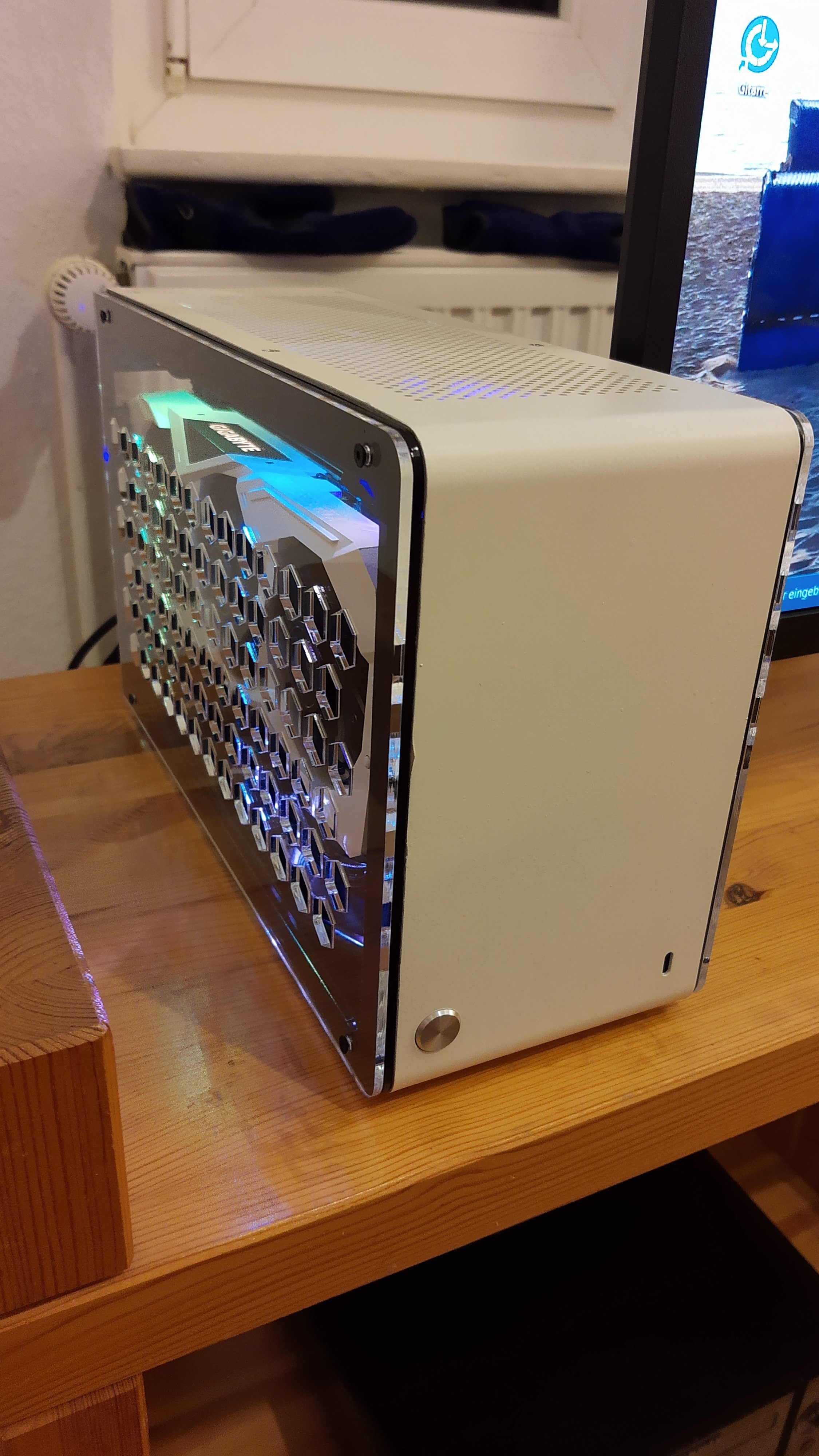

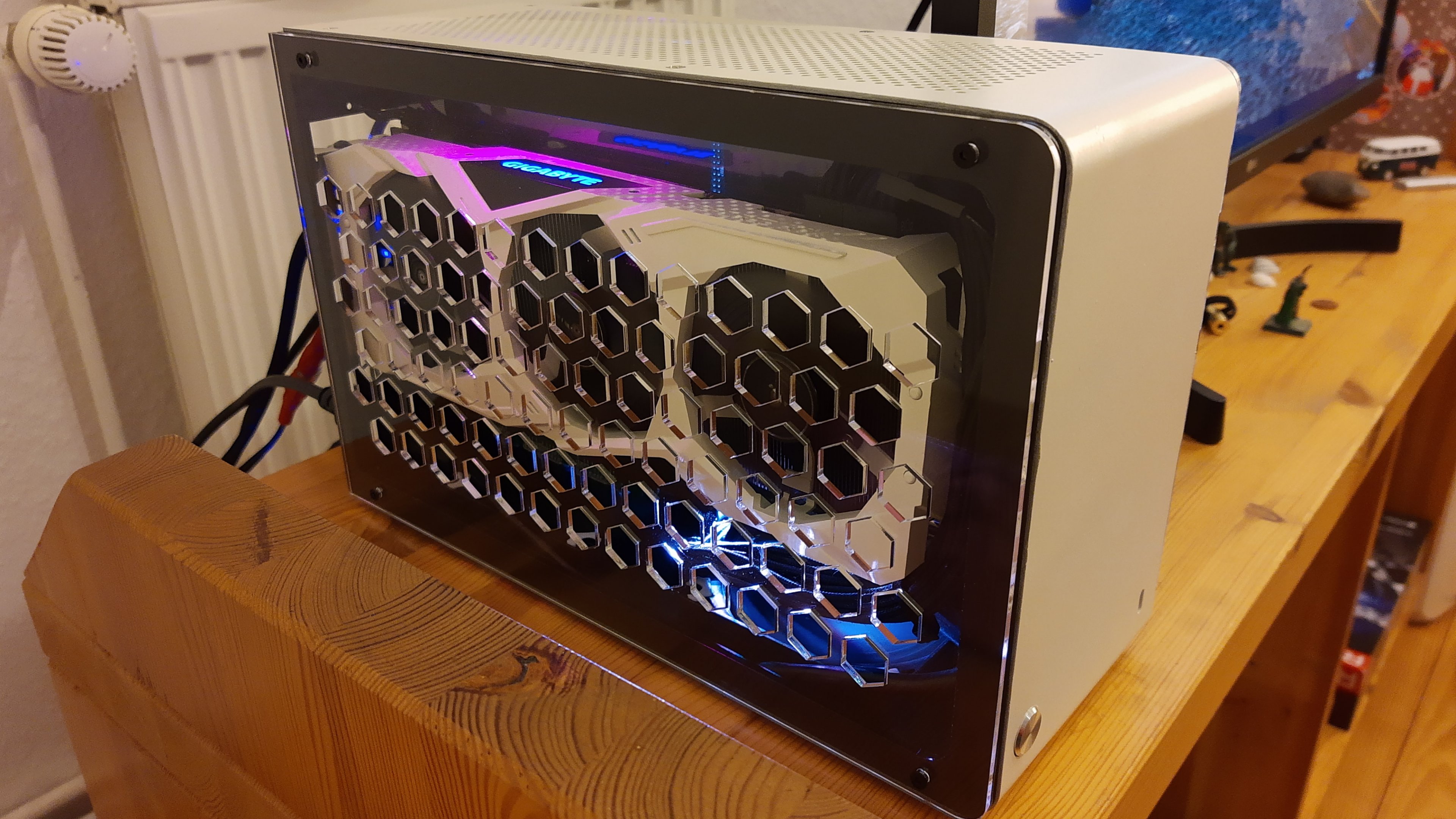

So, es ist soweit: Die Lackierung ist fertig, die Grafikkarte steckt wieder im Dan Case und sieht mega aus

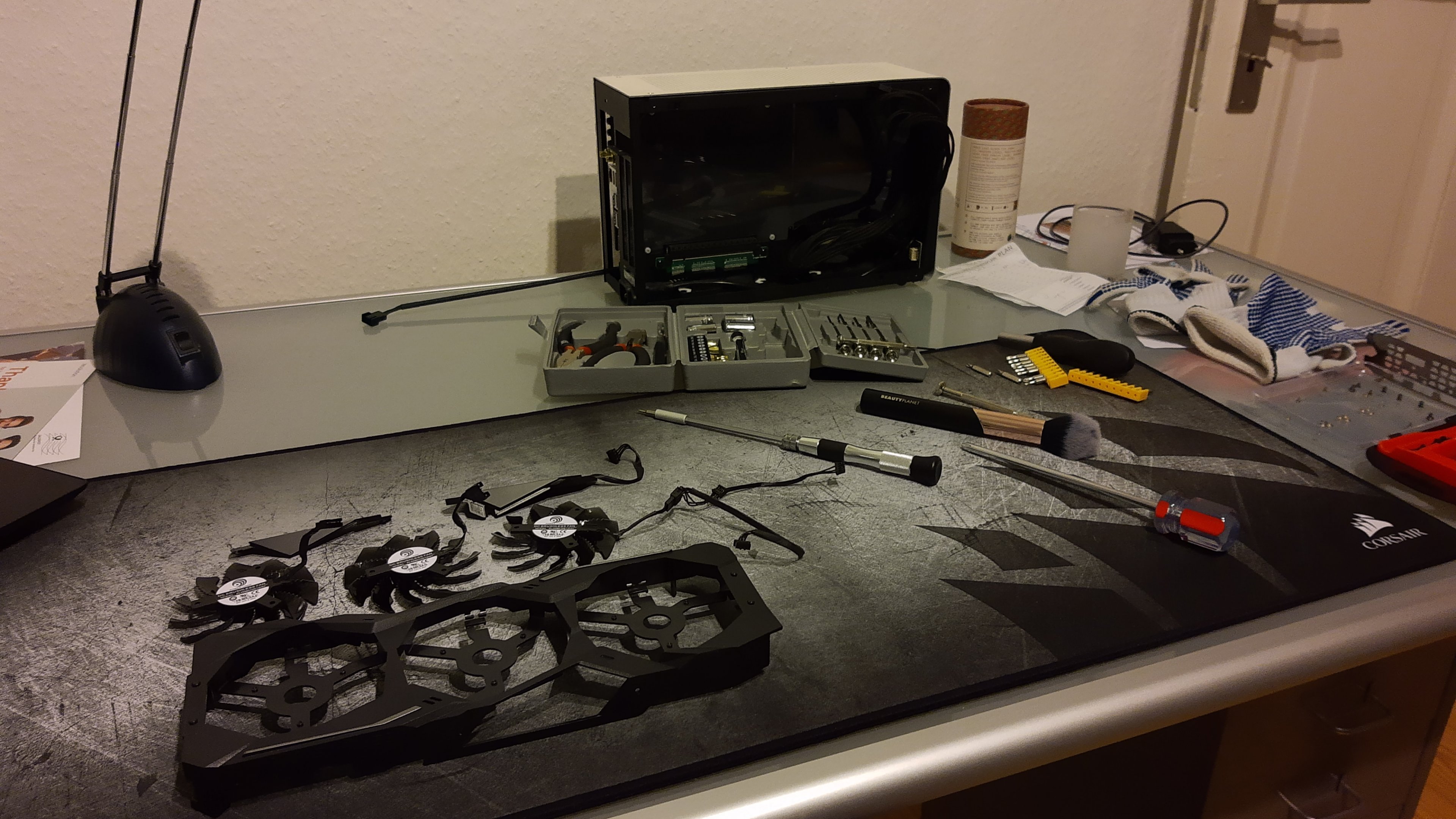

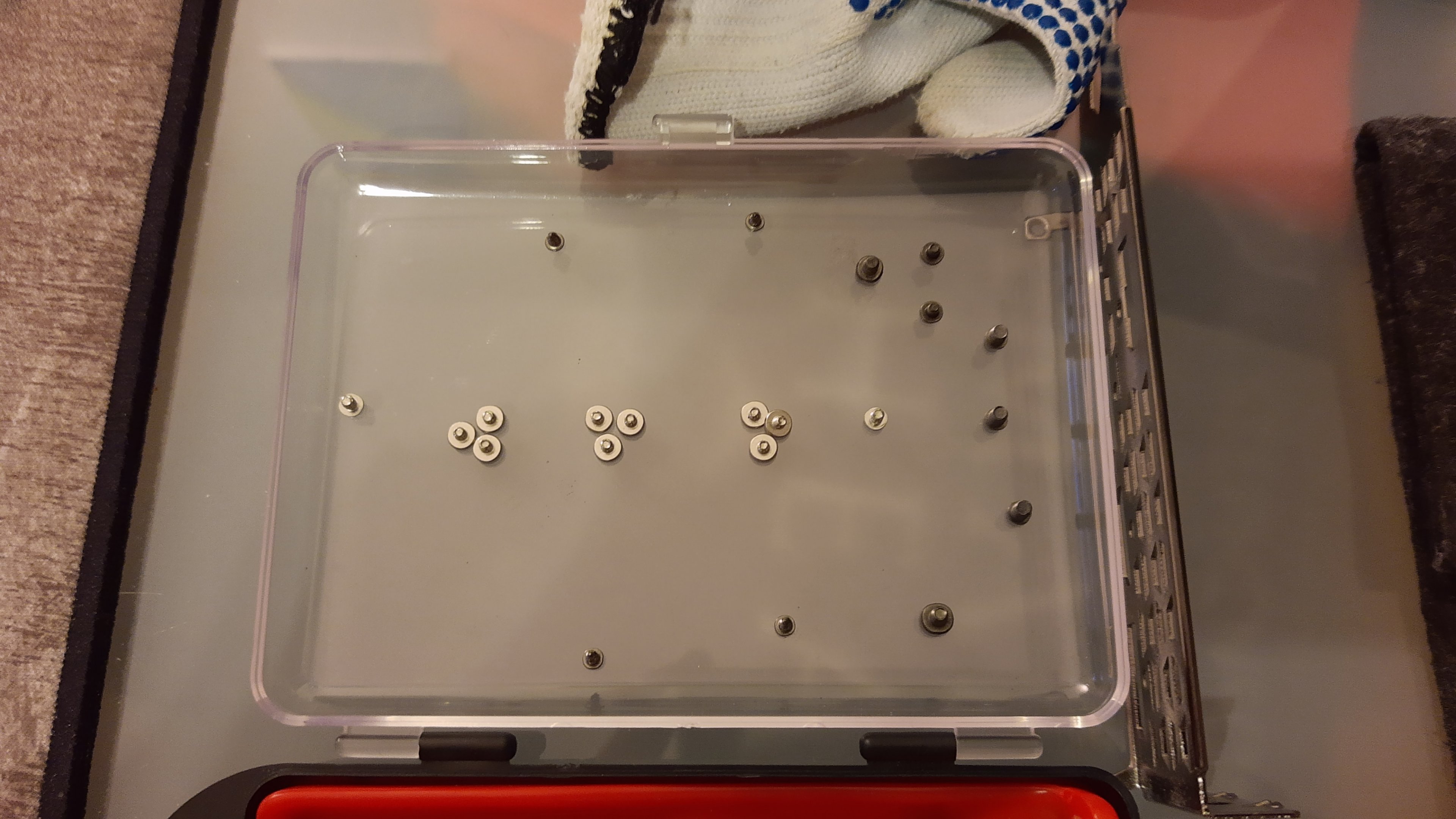

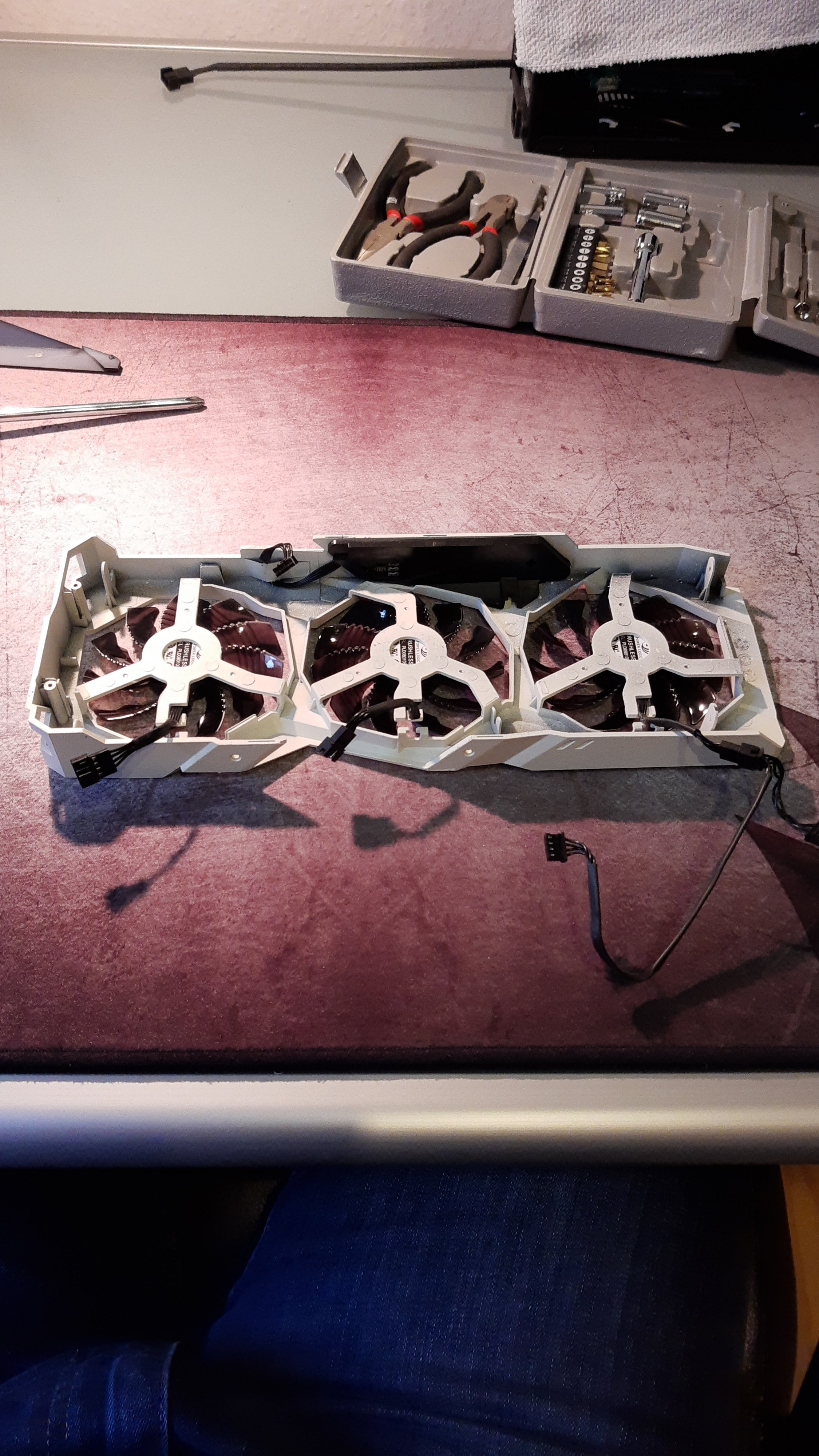

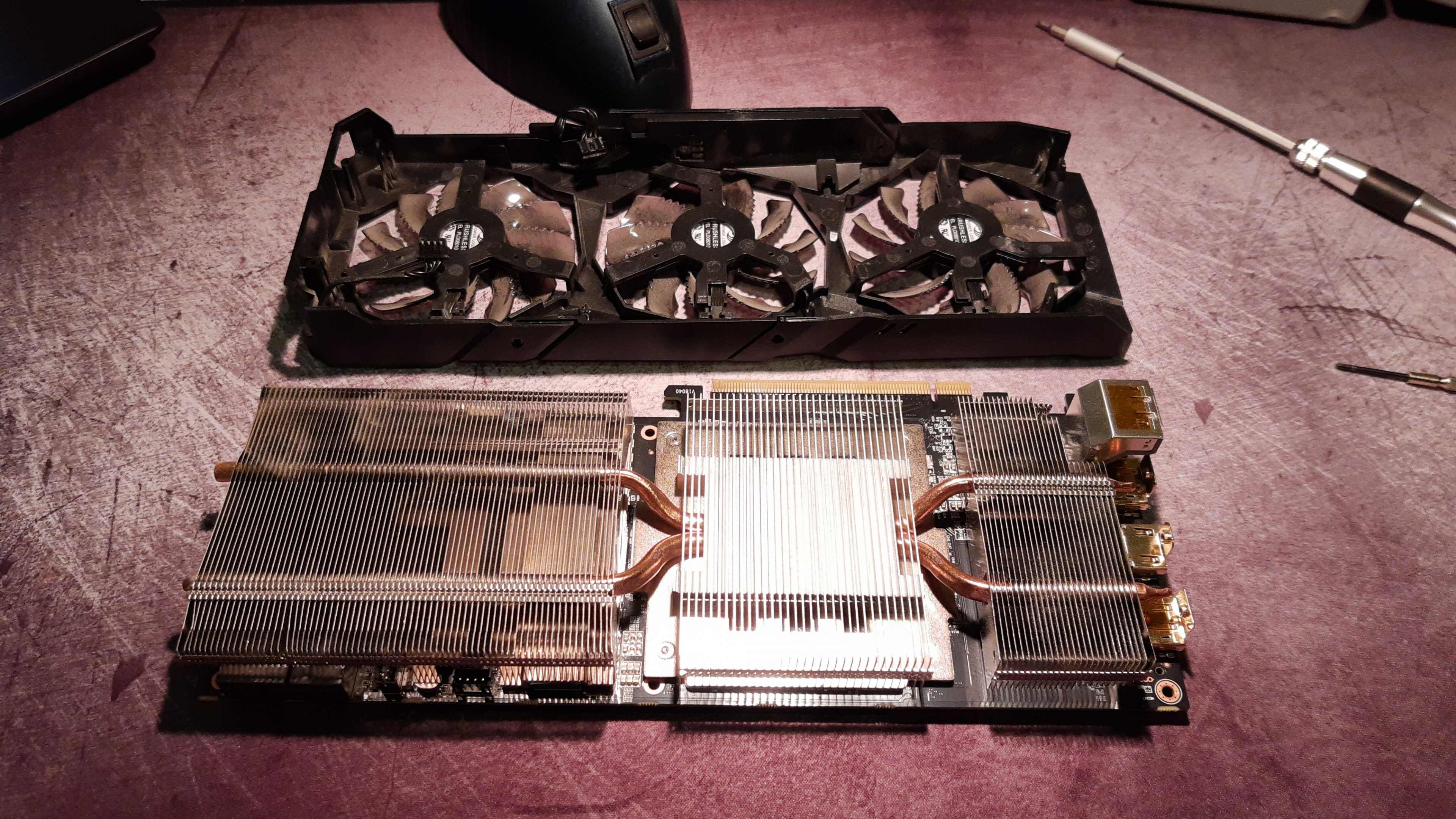

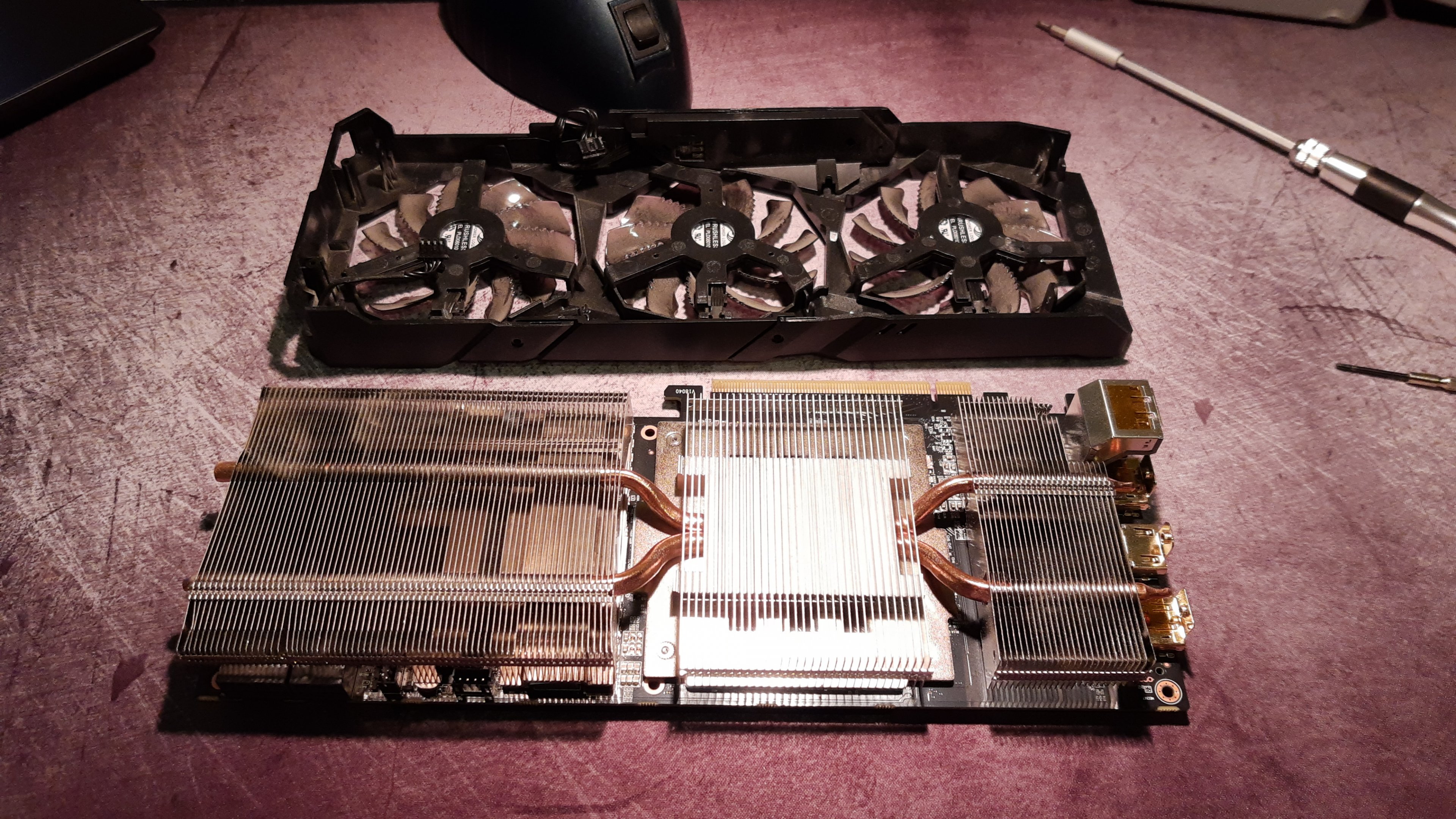

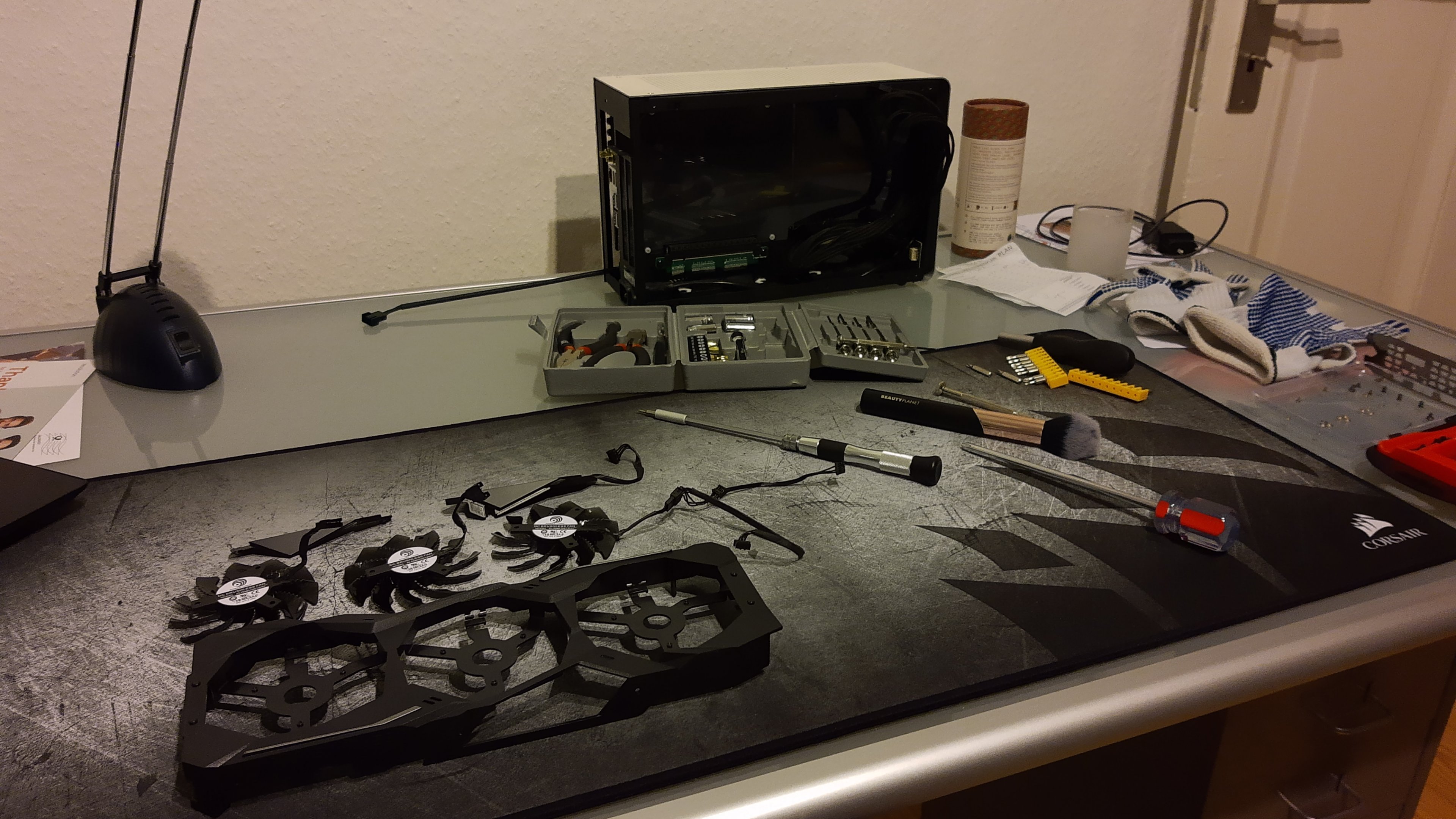

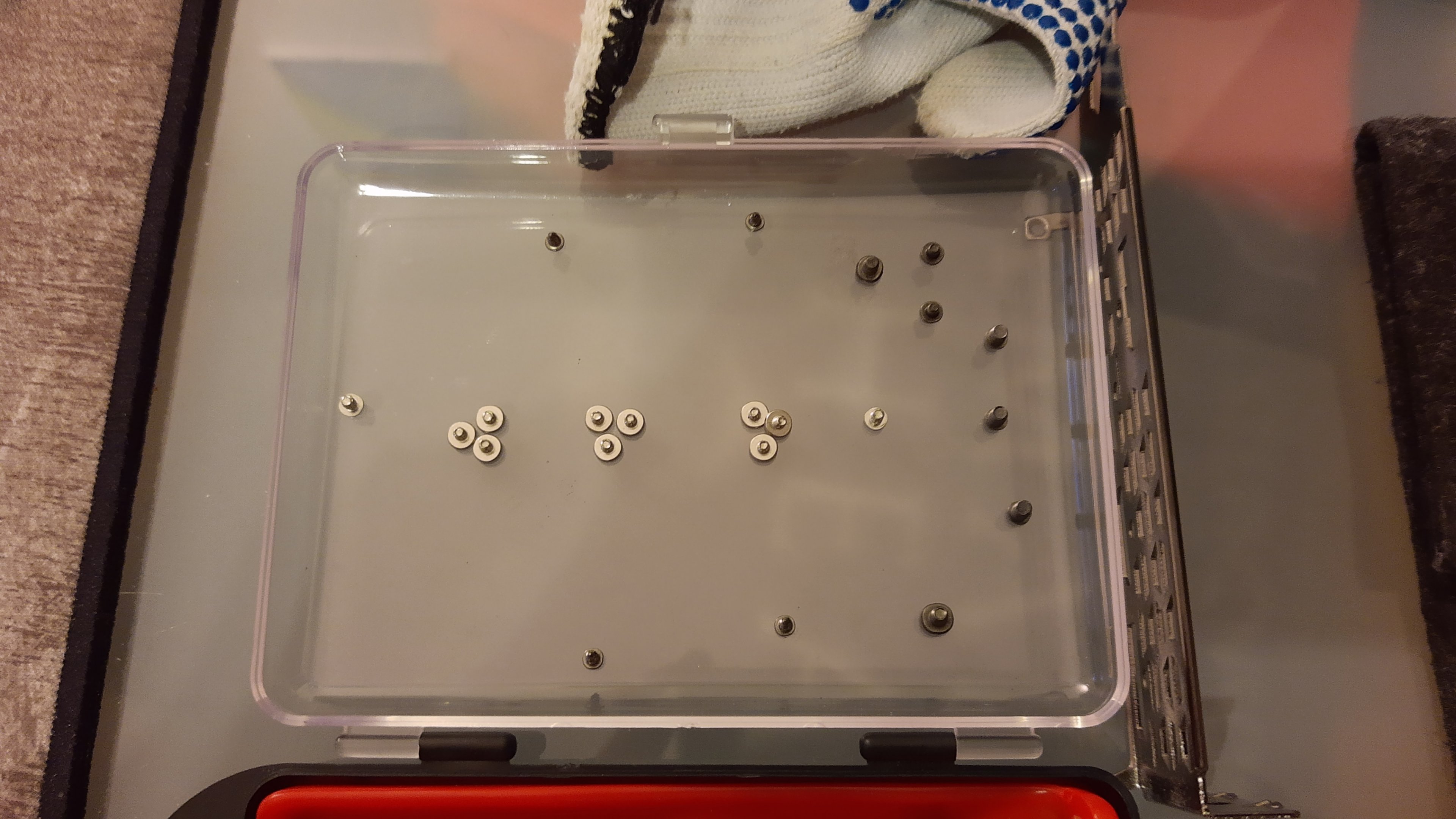

Für die Demontage der Lüfter und Abdeckung waren 24! Schrauben zu finden! Eine war leider hinter dem oberen Displayport-Anschluss. Deswegen hat sich Gigabyte in einer neuen Revision wohl auch dafür entschieden, diesen Anschluss an den Platz des USB-C-Ports zu setzen. Die Schraube war fast unerreichbar. Wieder einzudrehen war sie nicht. Aber das Malleur konnte ich mit einem kleinen Tesa-Streifen beheben.

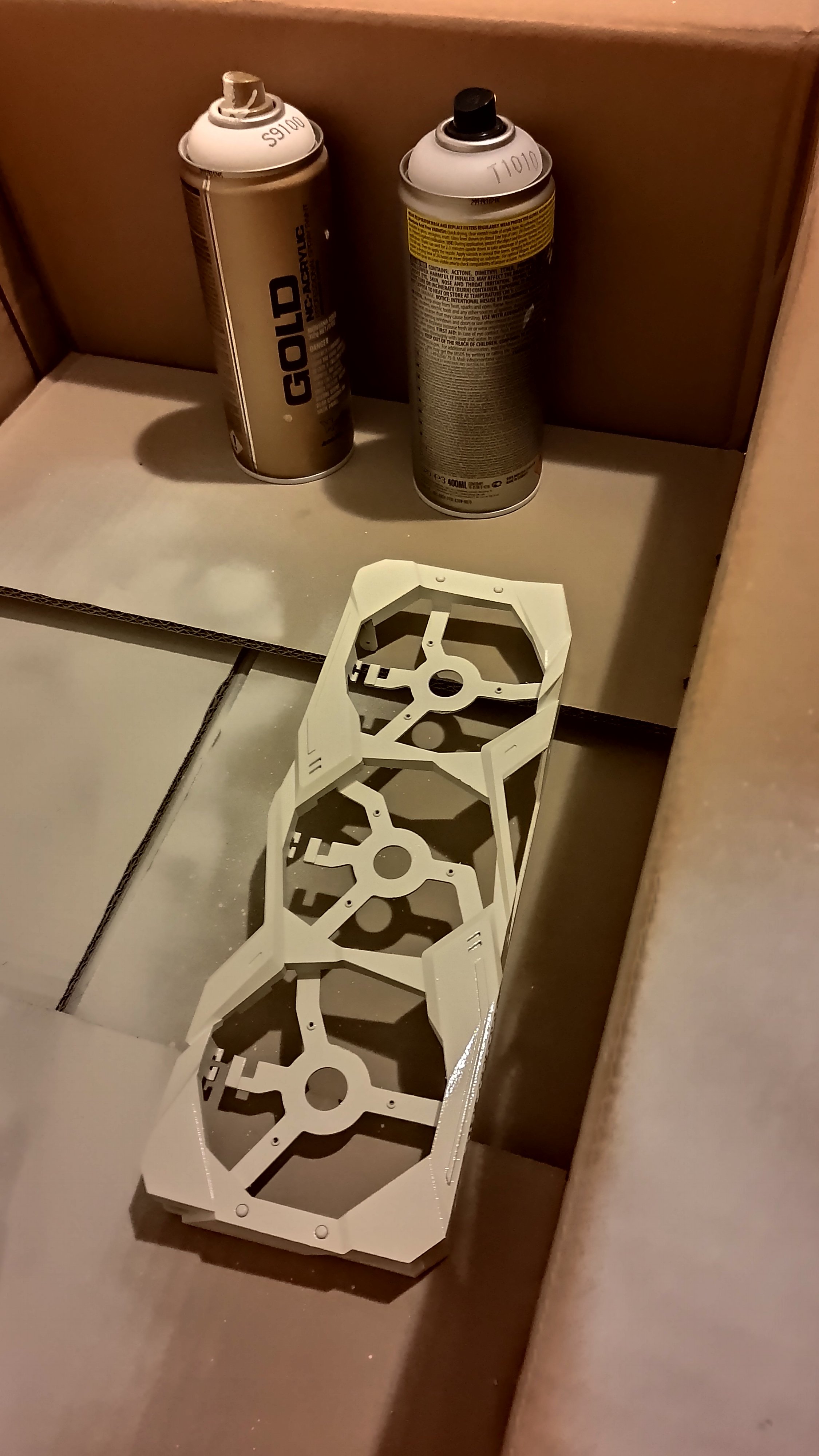

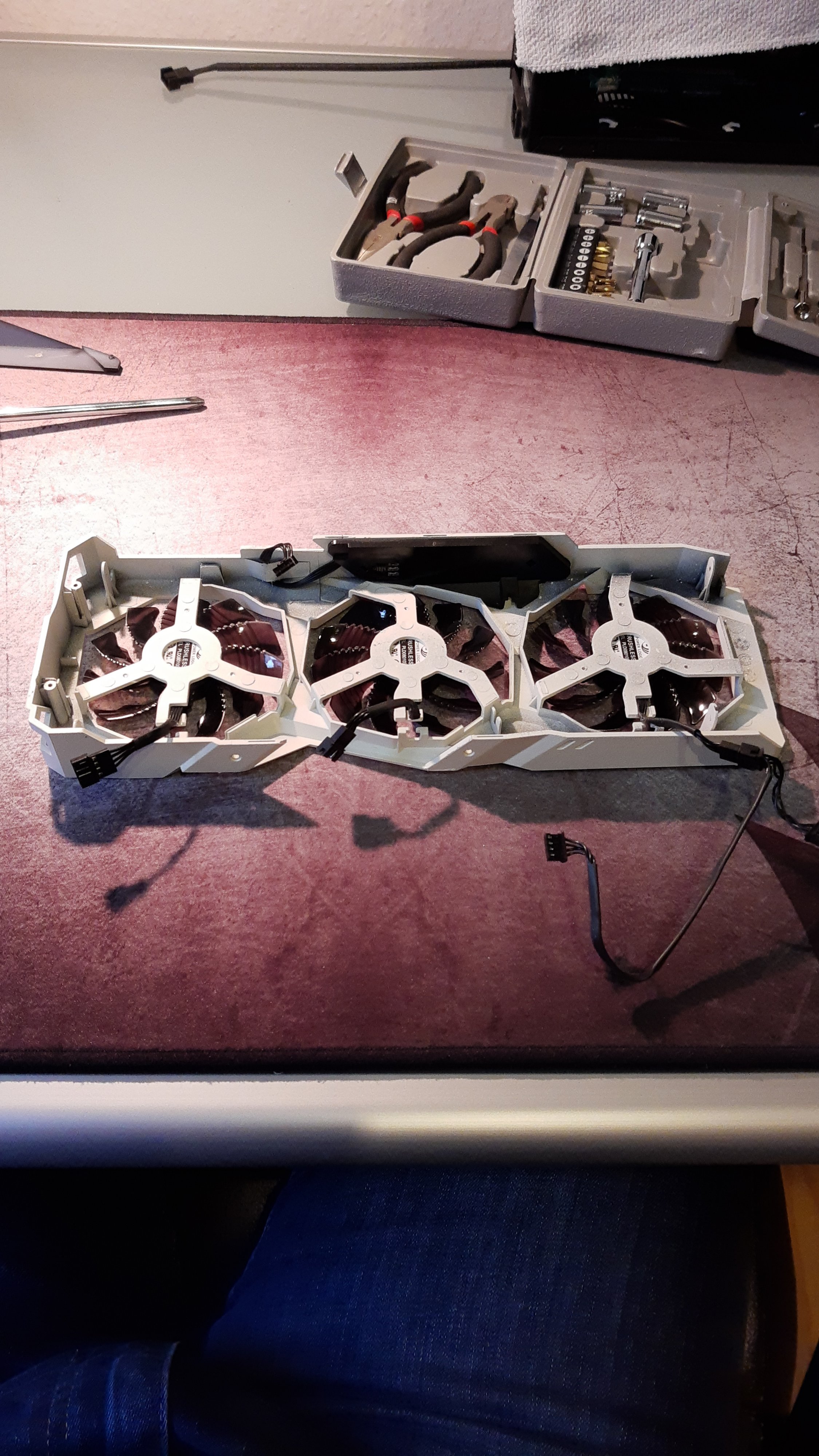

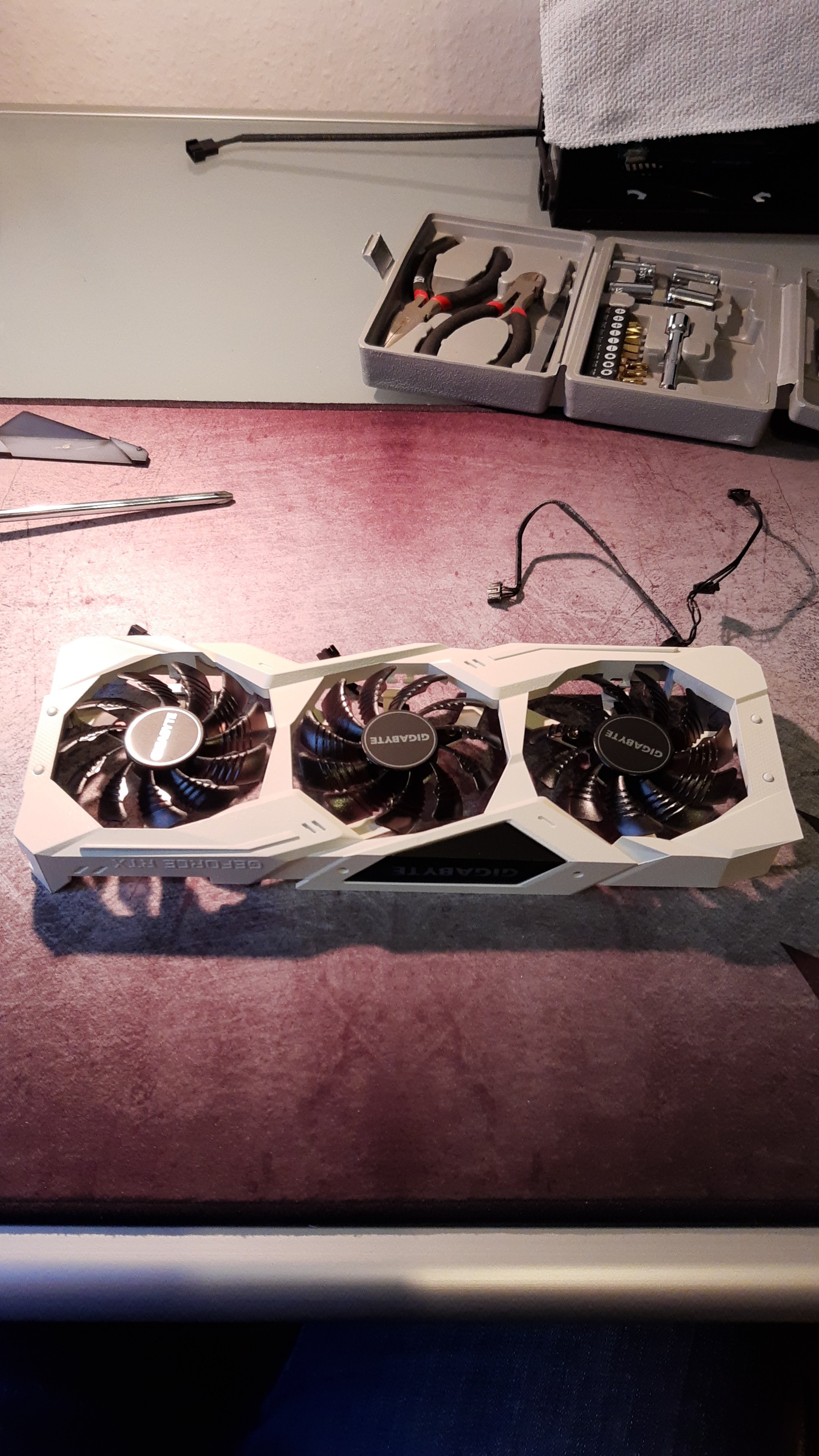

Die Lackierung war problemlos, wie beim Dan Case im letzen Jahr auch schon. Vier Schichten weiß und zwei Schichten Versiegelung mit je 20min Trocknungspause haben gereicht. Nach dem Austrocknen über Nacht musste ich heute nur eine kleine Stelle nachlackieren. Ansonsten sind auch alle Muster auf dem Kunststoff weiterhin zu sehen.

Vorab hatte ich ein wenig Respekt vor den Kabeln und den ganzen Schrauben. Aber wenn mein ein wenig ordentllich vorgeht, gibt es keine Probleme. Für Ghettomods wäre die Karte also auch absolut hervorragend geeignet!

Ich hoffe, dass Euch das Ergebnis auch so gut gefällt. Für Nachmacher habe ich gerne Infos, was auch immer Ihr wissen möchtet



[eldübel]

Das sieht richtig edel aus, gerade wenn man von vorne drauf blickt. Schmuckstück am Schreibtisch.

Daraus entstanden das man am schwarzen Case jeden Finger sieht? Ich glaube du hast mir damals zum grauen Case geraten ;-)



[SebiLegend]

Danke!
Nein, ich habe bewusst das unbeschichtete Alucase genommen, weil ich es von Anfang an weiß lackieren wollte Das geht mit dem schwarz eloxierten Case nicht so gut.
Die schwarzweiße Optik gefällt mir auf jeden Fall auch besser als die weiße Version von Gigabyte, wo die schwarzen Seitenteil dran sind, grau lackiert sind.



[j1n]

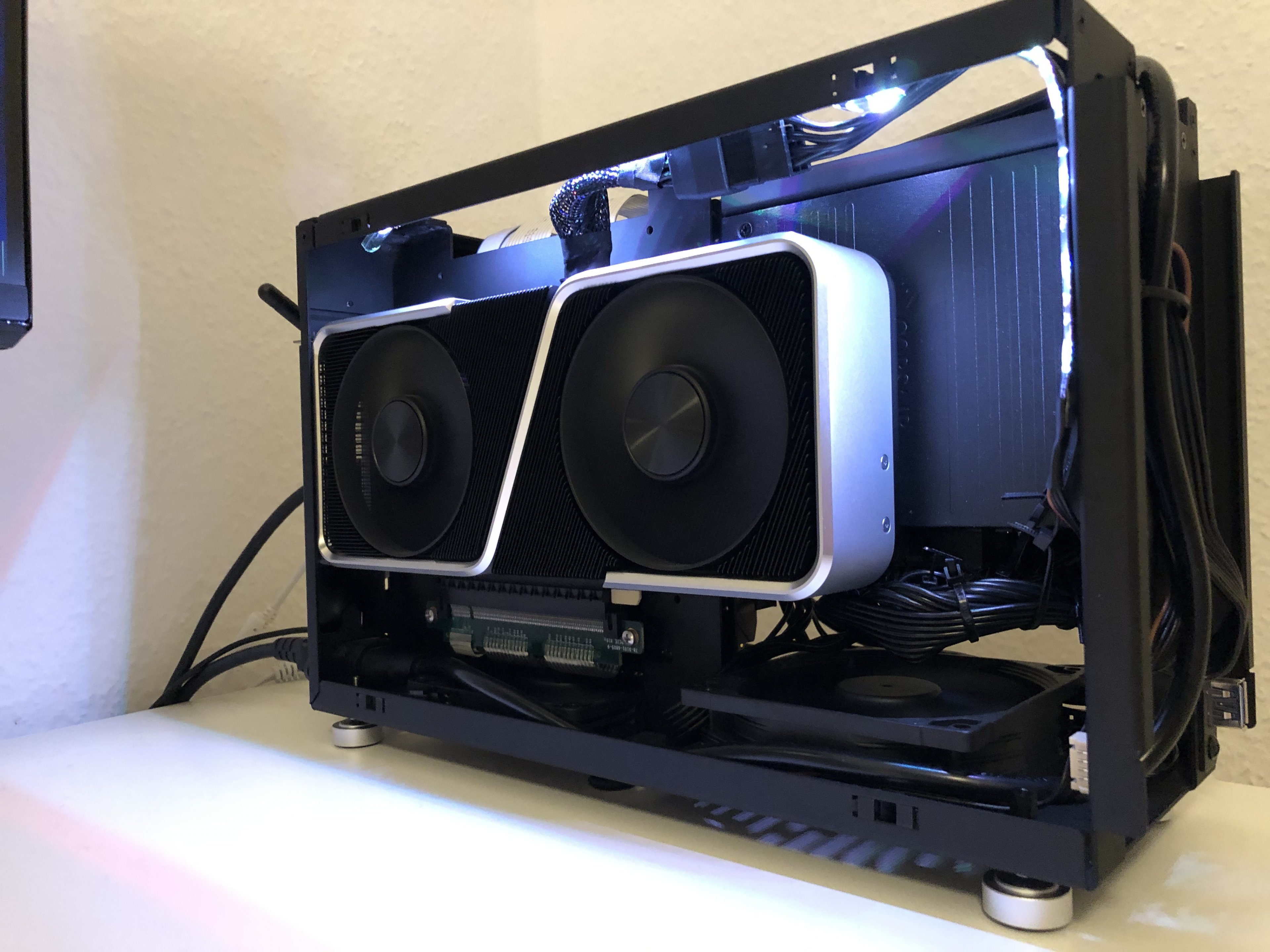

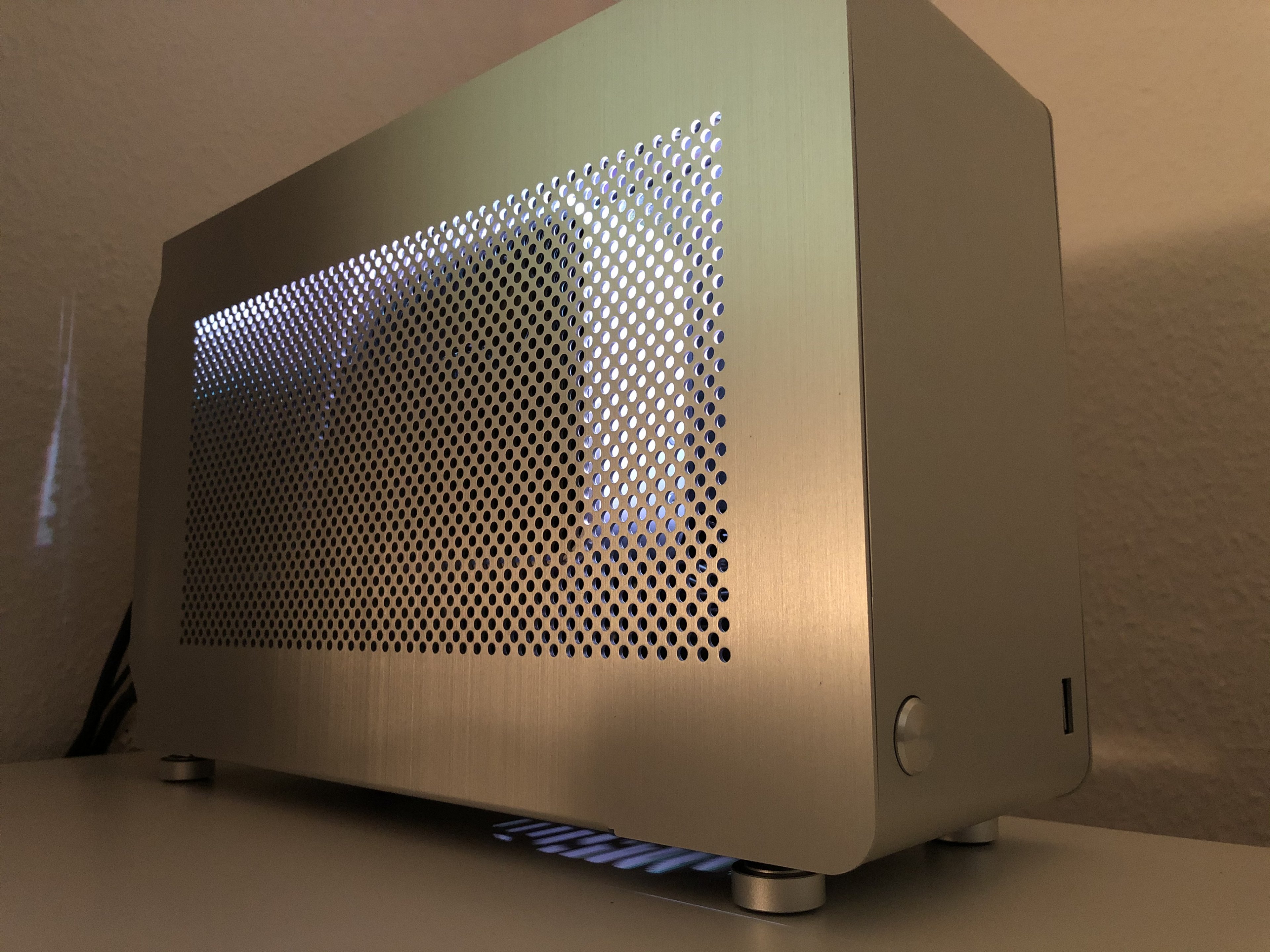

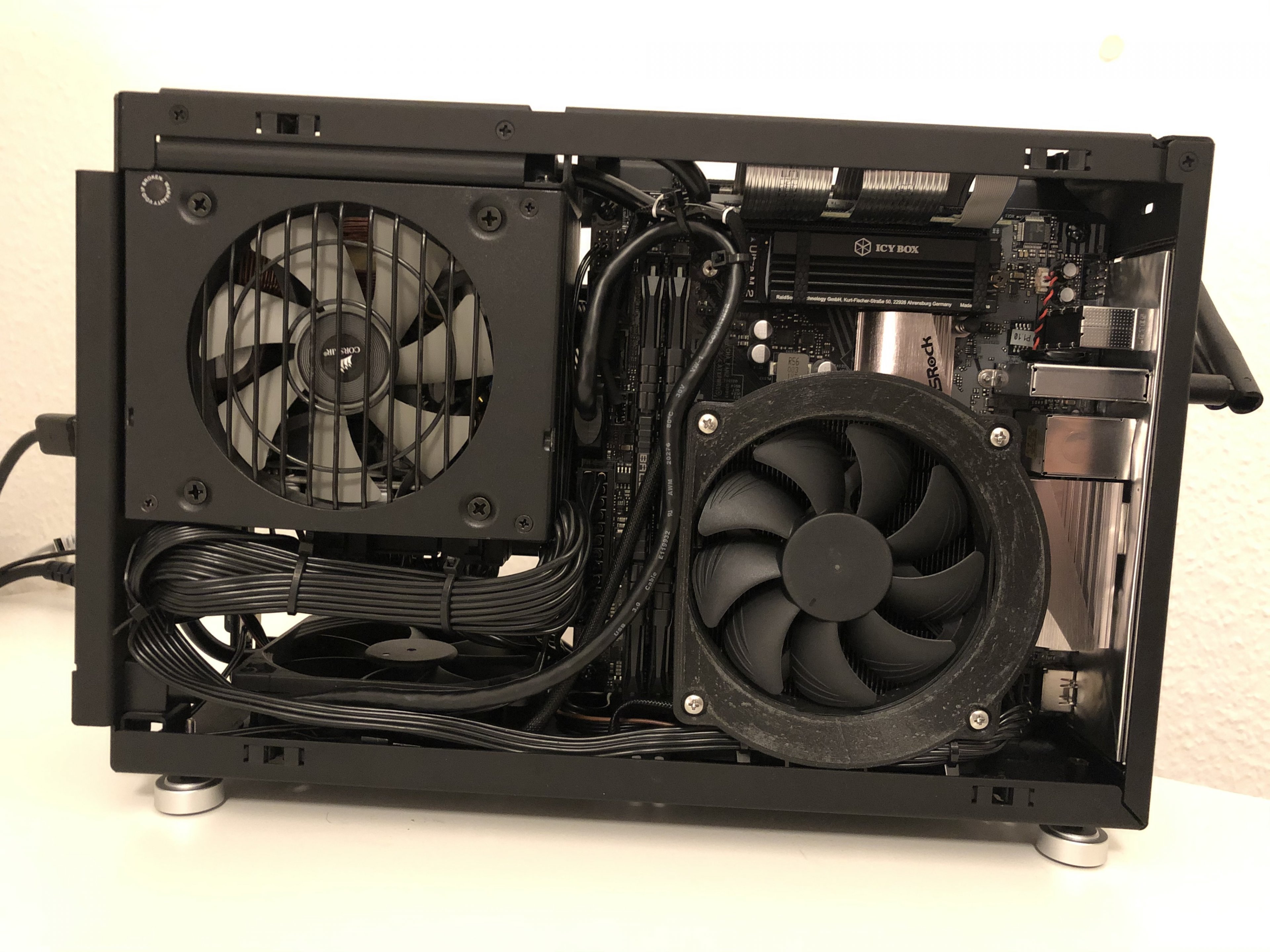

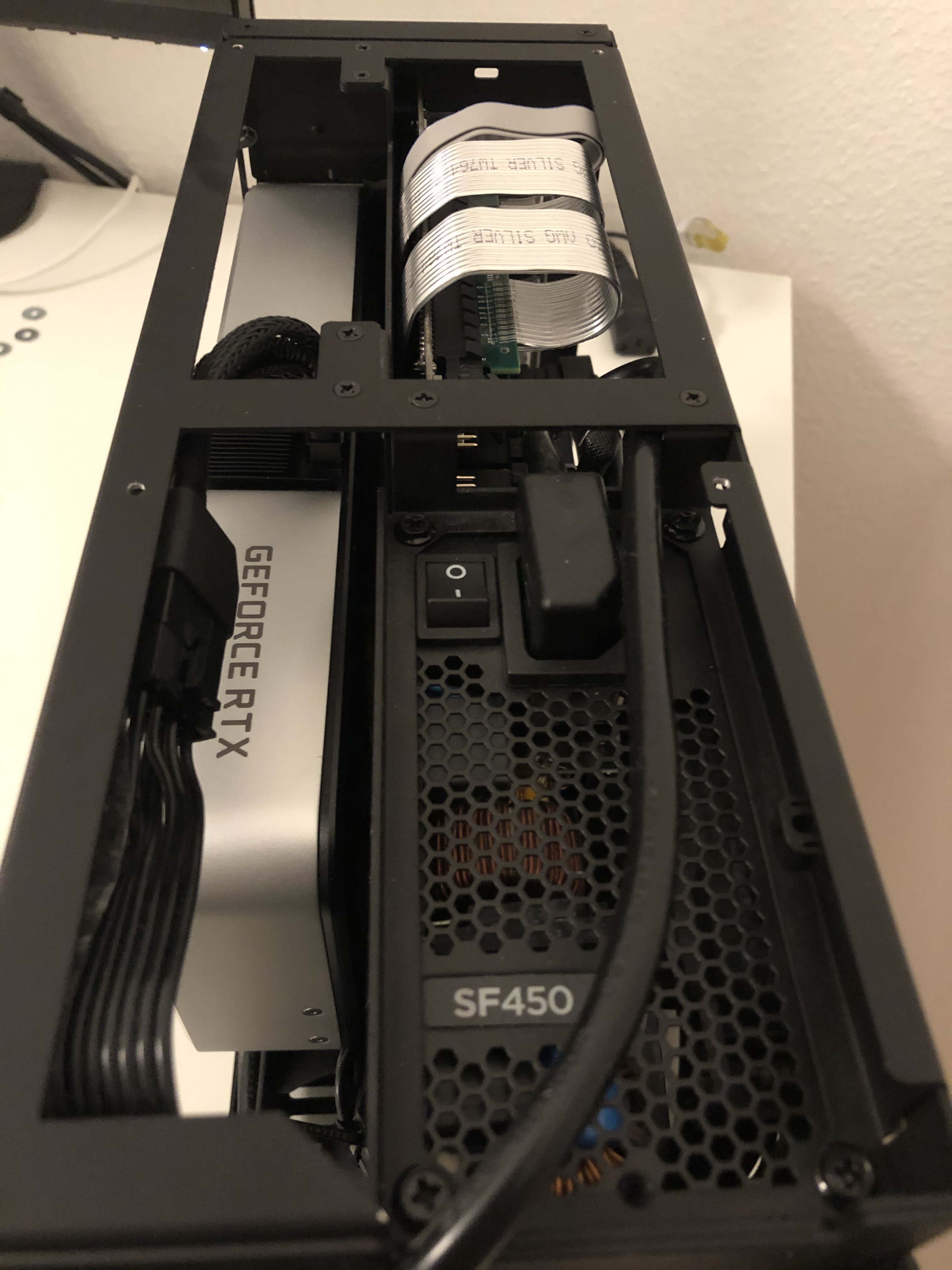

Mein neuer Build im V2 schnurrt jetzt auch wie eine Katze. Details im Userbenchmark. Habe noch eine dezente RGB-Beleuchtung für die 3060Ti FE eingesetzt und den Abstand zwischen Grafikkarte und Backplate/PSU über Abstandshalter etwas erhöht. Das SF450 läuft seitdem deutlich entspannter. Die Grafikkarte berührt zwar am Ende ganz leicht das Seitenteil, aber ich denke das sollte unproblematisch sein. Die 970 Plus habe ich mit einem Icybox Kühler versehen, das Throttling in Benchmarks ist damit passé. Auch wenn sie weiterhin relativ heiß läuft mit 55+ im Idle. Liegt wahrscheinlich an der geringen Luftzufuhr auf Grund des Fanduct. Die Dynavox Füße habe ich ihm auch noch gegönnt :-)

Im Idle ist der Rechner nicht zu hören. Unter last mit Undervolting der GPU sehr erträglich aber ich spiele sowieso mit Headset.

Hier das wichtigste, die Fotos!

Spoiler: Bilder



[SebiLegend]

Sieht geil aus! Der Stromanschluss oben ist echt wie gemacht für das Dan Case 😍
Und wo hast Du die Füße her? Find ich auch megagut! Sind sie aus Metall? Bringen sie was bzw. der Luft, die nach unten ausgeblasen wird?
