[Sammelthread] DFI LANparty DK P45-T2RS / T3RS / Plus (Intel P45)

[metallica2006]

Moin,

alles klar

mal was anderes:

wie macht ihr solche bios "auswertungen"?? schreibt ihr das ab??

Da, das meine ich ^^

CPU Feature Page
Thermal Management Control................Disabled
PPM (EIST) Mode............................Enabled
Limit CPUID MaxVal........................Disabled
CIE Function..............................Auto
Execute Disable Bit.......................Disabled
Virtualization Technology.................Disabled
Core Multi-Processing.....................Enabled

Main BIOS Page
Exit Setup Shutdown......................Mode 2
Shutdown after AC loss....................Enabled
AC Shutdown free..........................Enabled
O.C. Fail Retry Counter...................1
O.C. Fail CMOS Reload.....................Disabled
CPU Clock Ratio........................... 8 x
CPU N/2 Ratio.............................Enabled
CPU Clock.................................495
Boot Up Clock.............................345
CPU Clock Amplitude....................... 700mV
CPU Clock0 Skew........................... 100ps
CPU Clock0 Skew........................... 100ps
DRAM Speed................................333/800=1190 MHz
PCIE Clock................................100MHz

CPU Spread Spectrum.......................Disabled
PCIE Spread Spectrum......................Disabled

Voltage Setting Page
CPU VID Control......................... 100 mV
DRAM Voltage Control......................2.001 V
SB Core/CPU PLL Voltage...................1.55 V
NB Core Voltage...........................1.4075 V
CPU VTT Voltage...........................1.34 V
VCore Droop Control.......................Enabled
Clockgen Voltage Control..................3.45V
CPU GTL 0/2 REF Volt......................0.67X
CPU GTL 1/3 REF Volt......................0.67X
North Bridge GTL REF Volt ................0.63X

FSB Vref.................................. 24

DRAM Timing Page
Enhance Data Transmitting.................Fast
Enhance Addressing........................Fast
T2 Dispatch...............................Disabled
Clock Setting Fine Delay..................

Flex Memory Mode..........................Auto
CAS Latency Time (tCL)....................5
RAS# to CAS# Delay (tRCD).................5
RAS# Precharge (tRP)......................5
Precharge Delay (tRAS)....................15
All Precharge to Act......................Auto
REF to ACT Delay (tRFC)...................60
Performance Level.........................8
Read Delay Phase Adjust...................Auto
MCH ODT Latency...........................Auto
Write to PRE Delay (tWR)..................Auto
Rank Write to Read (tWTR).................Auto
ACT to ACT Delay (tRRD)...................Auto
Read to Write Delay (tRDWR)...............Auto
Ranks Write to Write (tWRWR)..............Auto
Ranks Write to Read (tWRRD)...............Auto
Read CAS# Precharge (tRTP)................Auto
ALL PRE to Refresh........................Auto

Read Delay Phase Adjust Page
Channel 1 Phase 0 Pull-In.................Auto
Channel 1 Phase 1 Pull-In.................Auto
Channel 1 Phase 2 Pull-In.................Auto
Channel 1 Phase 3 Pull-In.................Auto
Channel 1 Phase 4 Pull-In.................Auto

Channel 2 Phase 0 Pull-In.................Auto
Channel 2 Phase 1 Pull-In.................Auto
Channel 2 Phase 2 Pull-In.................Auto
Channel 2 Phase 3 Pull-In.................Auto
Channel 2 Phase 4 Pull-In.................Auto

Clock Setting Fine Delay Page
DLL and RCOMP Settings .................ByMenu
Ch1 DRAM Default Skew.....................Model 3
Ch2 DRAM Default Skew.....................Model 3
RCOMP Setting.............................Model 1

Fine Delay Step Degree....................70ps


Ch1 Clock Crossing Setting................Nominal
DIMM 1 Clock fine delay...................Current 1924ps
DIMM 2 Clock fine delay...................Current 1924ps
Ch 1 Control0 fine delay..................Current 194ps
Ch 1 Control1 fine delay..................Current 194ps
Ch 1 Control2 fine delay..................Current 110ps
Ch 1 Control3 fine delay..................Current 96ps
Ch 1 Command fine delay...................Current 134ps

Ch2 Clock Crossing Setting................Nominal
DIMM 3 Clock fine delay...................Current 1924ps
DIMM 4 Clock fine delay...................Current 1882ps
Ch 2 Control0 fine delay..................Current 152ps
Ch 2 Control1 fine delay..................Current 152ps
Ch 2 Control2 fine delay..................Current 70ps
Ch 2 Control3 fine delay..................Current 56ps
Ch 2 Command fine delay...................Current 152ps

Ch1Ch2 CommonClock Setting................Nominal

Ch1 RDCAS GNT-Chip Delay..................Auto
Ch1 WRCAS GNT-Chip Delay..................Auto
Ch1 Command to CS Delay...................Auto

Ch2 RDCAS GNT-Chip Delay..................Auto
Ch2 WRCAS GNT-Chip Delay..................Auto
Ch2 Command to CS Delay...................Auto



[nfszocker]

Moin!

wie macht ihr solche bios "auswertungen"?? schreibt ihr das ab??
Da, das meine ich ^^

Wir erarbeiten diese!



[Scriptkid]

@metallica2006,
die dargestellten BIOS-Einstellungen beruhen auf relativ zeitintensiven Prüfverfahren (prime95, LinX). Wenn ich z.B. eine höhere FSB-Frequenz betreiben möchte, schreibe ich mir auf einen Zettel, welche Einstellungen Fehler (Freezes, Errors bei Prime95) verursacht haben und versuche, die Fehlerquelle (zumeinst zu wenig Spannung) systematisch auszuschalten.
Wenn ich eine Einstellung gefunden habe, die prime95 und weitere Testverfahren übersteht, notiere ich diese in einem Word-Dokument.
Da kannst Dir ja die Einstellungen kopieren, in ein Word-Dokument einfügen und Deinen BIOS-Einstellungen anpassen.



[FooFighter]

Hallo !

@metällicä

http://www.bios-info.de/download/dlprgs.htm

@all

Grüsst Euch



[nfszocker]

Nabend @ All!

Jedem soll klar sein, dass dieser Thread nicht dafür gedacht ist, dass irgendeinem ein Setting auf einem Silbertablett präsentiert wird, denn dafür, ist dieser Thread nicht gedacht worden und ich erwarte von einem, der das Board besitzt, ein bisschen Selbstrecherche und Eigeninitiative, sollte er dennoch nicht klar kommen, werde ich und meine Kollegen, gerne zur Verfügung stehen.



[Pjack]

Du könntest den ersten Post aber imo. mal um Settings erweitern, die für die üblichen Vorhaben wie Q9550@4 GHz oder Dual@500 MHz FSB eine gute Basis bilden, und bei welchen Einstellungen dann am wahrscheinlichsten die Knackpunkte liegen.
Das würde sicherlich einigen Usern, die sich im ersten Moment erschlagen fühlen, erstmal eine gute Grundlage geben.



[nfszocker]

Grüss Dich Pjack!

Ist bereits drin, aber wenn einer keine Ahnung hat, von dem was er Er tut, sollte Er sicherlich nicht, mit FSB500 anfangen!



[Pjack]

Achso, hab den Link gar nicht gesehen.
Ich mühe mich grad mit meinem EP45-Extreme ab, mein mieser Q9550 will für 4 GHz mehr VCore, will ihm aber nicht mehr geben...einmal schmiert er Small ab, ändere ich was, ist Small stable, aber Large will nicht mehr.
Gut, falscher Thread, bin jedenfalls froh, nicht noch mehr Einstellungen zu haben, die schuld sein könnten...



[nfszocker]

Moin Pjack!

Keiner ist hier falsch und jeder ist Willkommen, ist zwar eine Weile her, wo ich mich mit dem Board auseinander gesetzt habe, nichtsdestotrotz bin ich bereit Dir zu helfen, wenn Du willst!



[Pjack]

Danke, ich schicke dir mal ne PN, damits hier nicht zu sehr OT wird.



[P.atty]

So ich hab mal wieder etwas getüftelt, aber irgendwie fehlt mir der Anstoß zum Durchbruch. Ich komme mit meinem FSB 450Mhz nicht weiter als wenige Minuten mit FSB Vref 28 und 29, mit den anderen entweder gar kein Boot oder direkt ein Fehler in large. Das Erhöhen der Spannung hat mir kaum was gebracht, wenn ich die pauschal auf VNB 1,25 und VTT1,2V anhebe bekomme ich bei sonst gleichen Settings einen Bluescreen. Scheint sich also eher negativ auszuwirken.

Heinz, deine Tipps meine Einstellung betreffend (siehe Seite vorher) haben mich nicht so richtig weitergebracht, du sagtest:
tREF auf 60 (=tRFC?), PL auf 8, CPU Clock Amp 700mV, VNB 1,25V, VTT 1,2V. Mit PL8 kann ich nichtmal booten, keine Chance Bleibt direkt nach dem Bios Screen einfach schwarz hängen. Hatte dem Ram zum Testen mal mehr V gegeben, ändert nichts. tRAS zum entspannen nochmal von 15 auf 18 erhöht, bringt auch nicht merklich etwas, er versagt höchstens etwas später.

Ich stehe gerade etwas auf dem Schlauch... sollte ich vielleicht nochmal komplett von Grund auf anfangen? Mit FSB 450 bin ich ja jetzt nicht wirklich weit gekommen
Hardware nochmal kurz: P45 T2RS Plus (600Mhz FSB pretestet), E8400 (9x500Mhz @ 1,31V pretestet), 2x2GB Apogee GT 1066.
Oder habe ich in meinen Settings etwas grundlegend verkehrt?



[Scriptkid]

Versuch mal die VRefs auf Auto zu stellen.
tRFC=60



[metallica2006]

Moin,

mal nen kurzer lage bericht:

ich hab heute FSB 500 ne stunde durch Prime bekomme =) und dann abgebrochen, weil ich dann mal an die 4GHz arbeiten wollte. Naja die 4GHz sind wohl noch nen stück arbeit hehe

mal ne frage:

wirken die CPU GTLS auch auf die northbridge gtl und andersherum??



[FooFighter]

Hallo metallica2006!

Es gibt 2 (4) CPU relevante GTLs und 1 für die NB.



[metallica2006]

Moin,

alles klar

also kann ich die von der NB so lassen =)
jetzt "nur" noch die richtigen für die CPU finden



[Scriptkid]

@P.atty,
am besten Du postest mal alle Deine BIOS-Einstellung.
Gehe ich richtig in der Annahme, dass Du einen E8400 und 2x2GB Apogee 1.066 GT verwendest?
Jedenfalls wette ich meinen Kopf gegen einen 5er Kaugummi, dass irgendetwas mit den RAM-Settings verkehrt ist.

@nfszocker,

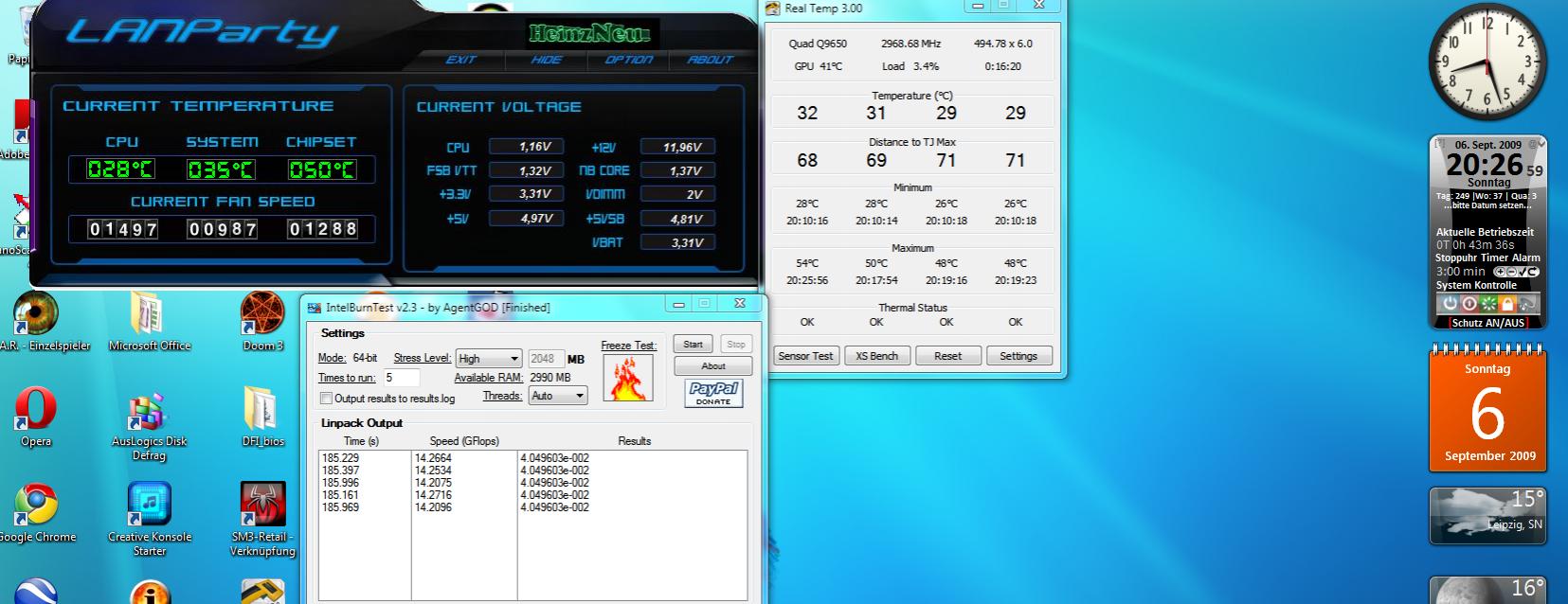

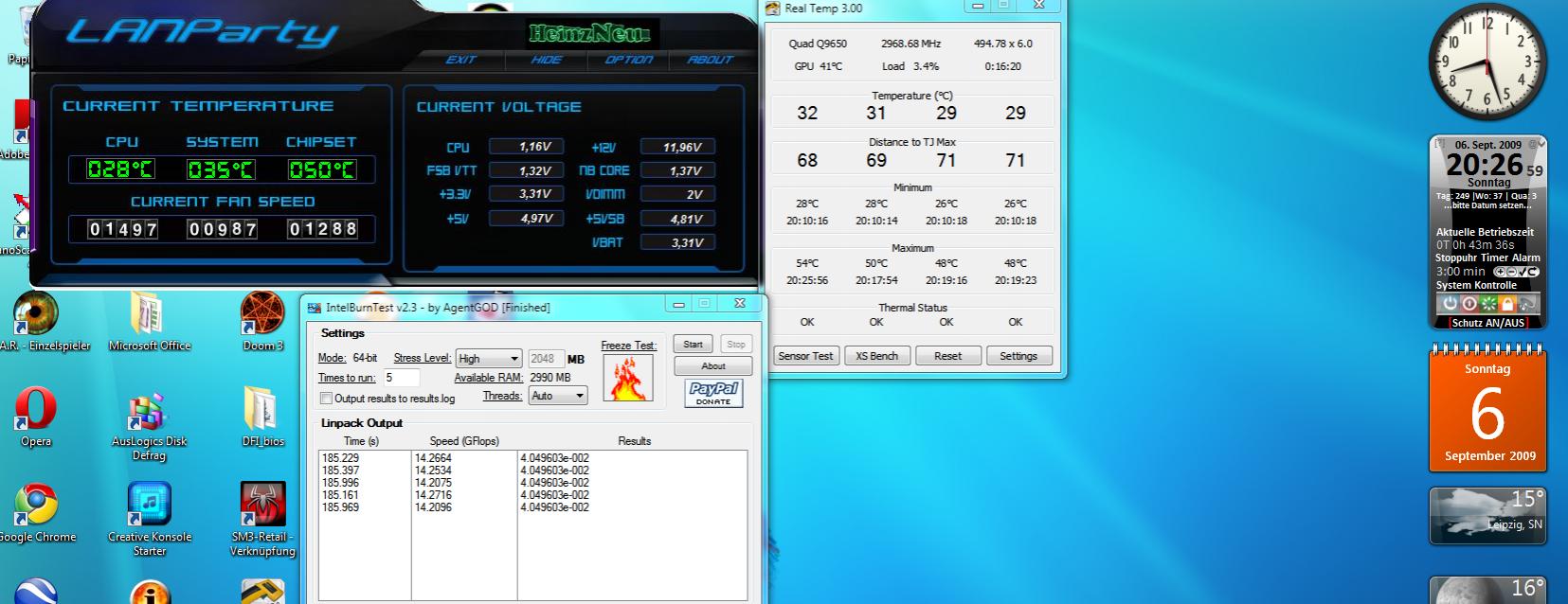

durch den Einbau des Seitenlüfters und die Drehung des CPU-Lüfters konnte ich den Intel-burnIn-Test mit Stresslevel "High" bei WAKü-Temps. überstehen:



[P.atty]

Du hast Recht Heinz, das sollte einfacher sein.
Mit der Hardware hast du gut geraten E8400 mit den beiden Riegeln Apogee GT 1066.
Einstellungen erstmal wie ich vorher schon getestet hatte, ergänzt mit deinen Ram Timings. PL 8 kriege ich nicht gebootet. Gerade nochmal probiert, der macht dann nichts mehr und kriegt es auch nicht auf die Reihe, sich das funktionierende Setup einer anderen Bank zu laden, da hilft dann nur der Clear Cmos Jumper.
Mit den jetzt gezeigten Settings bootet Windows zwar, aber Prime large ist keine Minute stabil.

Jetzt aber mal die Screens:



[Scriptkid]

O.K.
Geh mal mit der CPU-VTT um zwei Stufen nach oben.
Stelle einen anderen RAM-Teiler ein (5:4)=333/800. Dann müssten bei FSB 450 MHz 1.080 MHz RAM-Speed erscheinen. Vielleicht musst Du dann auch die RAM-Spannung geringfügig erhöhen.
Der Teiler 1:1 ist sch****



[P.atty]

So, ich melde mich gerade mal mit Neuigkeiten. Mir war da vorhin spontan nochwas eingefallen, das ich im Verdacht für die fast schon Unregelmäßigkeiten hatte.
Und zwar habe ich vor einigen Wochen mal ganz spontan anscheinend ein RAM Problem, die Kiste fuhr zum verrecken nicht mehr hoch. Daraufhin habe ich kurz die Steckplätze von Gelb auf Orange (oder umgekehrt) gewechselt und es lief wieder einwandfrei. Keine weiteren Fragen.
Das war die einzige Änderung, außer dem Bios Update, durch die sich das System von damals unterscheidet hat. Hatte ich aber schon total vergessen
Spontan habe ich dann vorhin mal kurz FSB 450 und 460Mhz für einige Minuten mit den selben Settings von vorhin laufen lassen, problemlos!

Ich werde das die kommenden Tage mal weiter ausloten, ob das wirklich so einen enormen Unterschied macht. Ich hatte irgendwann nur mal im Luxx gelesen, man solle die gelben Slots nehmen. Ob das jetzt einen plausiblen Grund hatte oder nur, weil die jeweils 1cm näher an der CPU sind, weiß ich aber nicht mehr
Aber so wie das aussieht scheinen da ja doch merkliche Diskrepanzen zwischen den beiden Bankpaaren zu sein. Echt komisch!



[metallica2006]

Moin,

Überprüf das mal

ich denke aber, das es nicht so einen weltbewegenden unterschied macht, oder von board zu board verschieden ist. Ich benutze die beiden weiter entfernten Bänke und habe heute FSB 500 fertig gemacht.
