@Pete11 Schau mal wo die bunten Linien auf der linken Seite (VA, VB, VC) herkommen. Das sind die einzelnen Phasen.

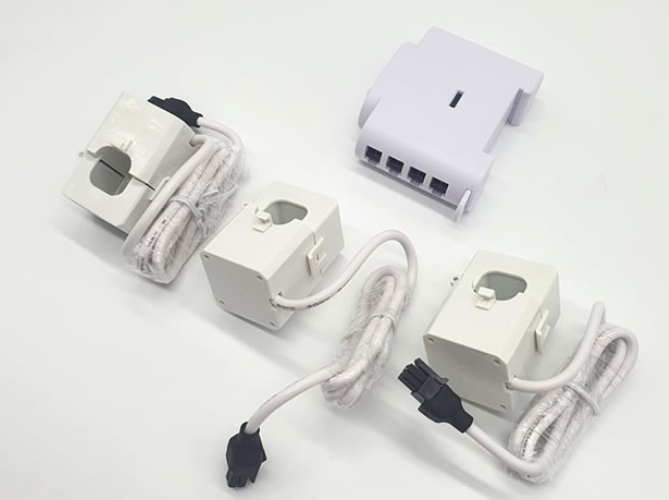

Die Stromsensoren kommen rechts (A, B, C) ran. Da ist nix mit "N der Stromsensoren". Das optionale Teil unten rechts ist eine weitere Klammer, die um den Neutralleiter geclipst wird.
Der Unterschied ist also, dass du die exakte Spannung der einzelnen Phasen misst und dich nicht darauf verlässt, dass sie auf allen Phasen "in etwa" gleich ist. Das ist das, was ich mit "Messtoleranz" meinte.
Klar kann man das so machen und ist genauer unterwegs. Muss jeder für sich selbst entscheiden bis zu welcher Nachkommastelle der Verbauch exakt sein muss.
Die Stromsensoren kommen rechts (A, B, C) ran. Da ist nix mit "N der Stromsensoren". Das optionale Teil unten rechts ist eine weitere Klammer, die um den Neutralleiter geclipst wird.
Der Unterschied ist also, dass du die exakte Spannung der einzelnen Phasen misst und dich nicht darauf verlässt, dass sie auf allen Phasen "in etwa" gleich ist. Das ist das, was ich mit "Messtoleranz" meinte.
Klar kann man das so machen und ist genauer unterwegs. Muss jeder für sich selbst entscheiden bis zu welcher Nachkommastelle der Verbauch exakt sein muss.
