Wie vernetze ich ein dreistöckiges Haus mit WLAN?

[xxMuahdibxx]

Biste noch nicht ganz wach? Da gehts um LAN-Kabel...

in dem Beitrag steht null von Kabel und Co. nur am Ende was von Repeater ...
und wenn man dann schaut das nen Repeater eigentlich bei WLAN gebräuchlich sind ...
naja vielleicht selber nicht ausgeschlafen genug .

Im LAN selber brauchts keinen speziell angekündigten Repeater sondern einfach einen Switch/Hub/Router ...



[kusa]

Du solltest mehr lesen, als nur den Eröffnungspost...

Nein, da steht nix von LAN-Kabel... überhaupt nichts...
https://www.computerbase.de/forum/t...oeckiges-haus-mit-wlan.1322530/#post-15365824

^^



[xxMuahdibxx]

@ Kusa ... 20 Meter inklusive ... deine Leitung halt ..

In dem Post selber steht null was er meint ... es geht hier nicht nur um LAN Kabel sondern auch um WLAN ...

Du wirst mir sicher jetzt einen LAN Repeater posten bitte auf .



[arne1234]

Es ging in seinem Post EINDEUTIG um lan-kabel. Das konnte man aus dem Zusammenhang der vorherigen Beiträge klar erkennen.



[MIC778]

Ich schreibe mal hier weiter und lasse den anderen Thread...

schöne Illustrationen hast du da gemacht

Danke Ich habe gedacht so kann man es verständlicher machen.

Du möchtest wohl die LAN-Verbindung zwischen den beiden Häusern, aus gutem Grund vermeiden, hab ich recht?

Weisst du was ich befürchte? Dass ich am Schluss zu viel devices mit Kabel einkaufe, obwohl man alles viel einfacher lösen könnte. Man kann es natürlich immer komplizierter machen. z.B. in jedem Zimmer eine LAN Steckdose einbauen... Ich wollte eigentlich nur überall WLAN Empfang haben mit ein paar Ethernet Ports.

Da ist auch wieder das zu Beachten.

https://www.computerbase.de/forum/t...oeckiges-haus-mit-wlan.1322530/#post-15365974

http://www.gebäude-vernetzen.de/

Der Abstand zwischen den zwei Häussern, von Wand zu Wand entspricht nicht mal 5m. Es hat keine Stelle bei der beide Häusser eine Verbindung habe, wo ich das Kabel schön entlang führen könnte. Ich kann es also nur in der Luft spannen oder es am Boden irgendwo führen, aber letztere ist eher eine schlechte Idee. Es könnte durch Abnützung, Reibung reissen.

• Was könnte ich hier machen? Jemand ne Idee?

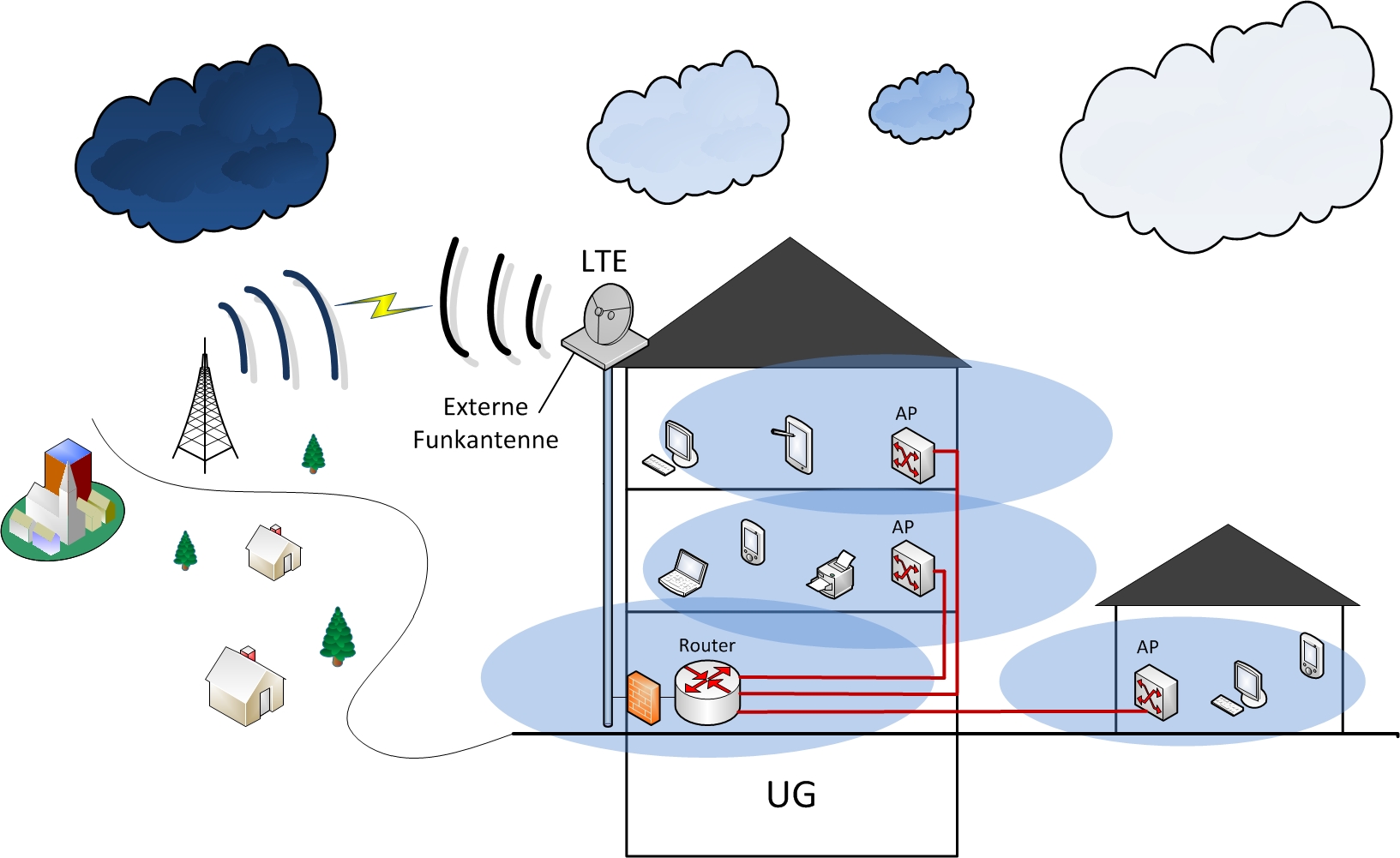

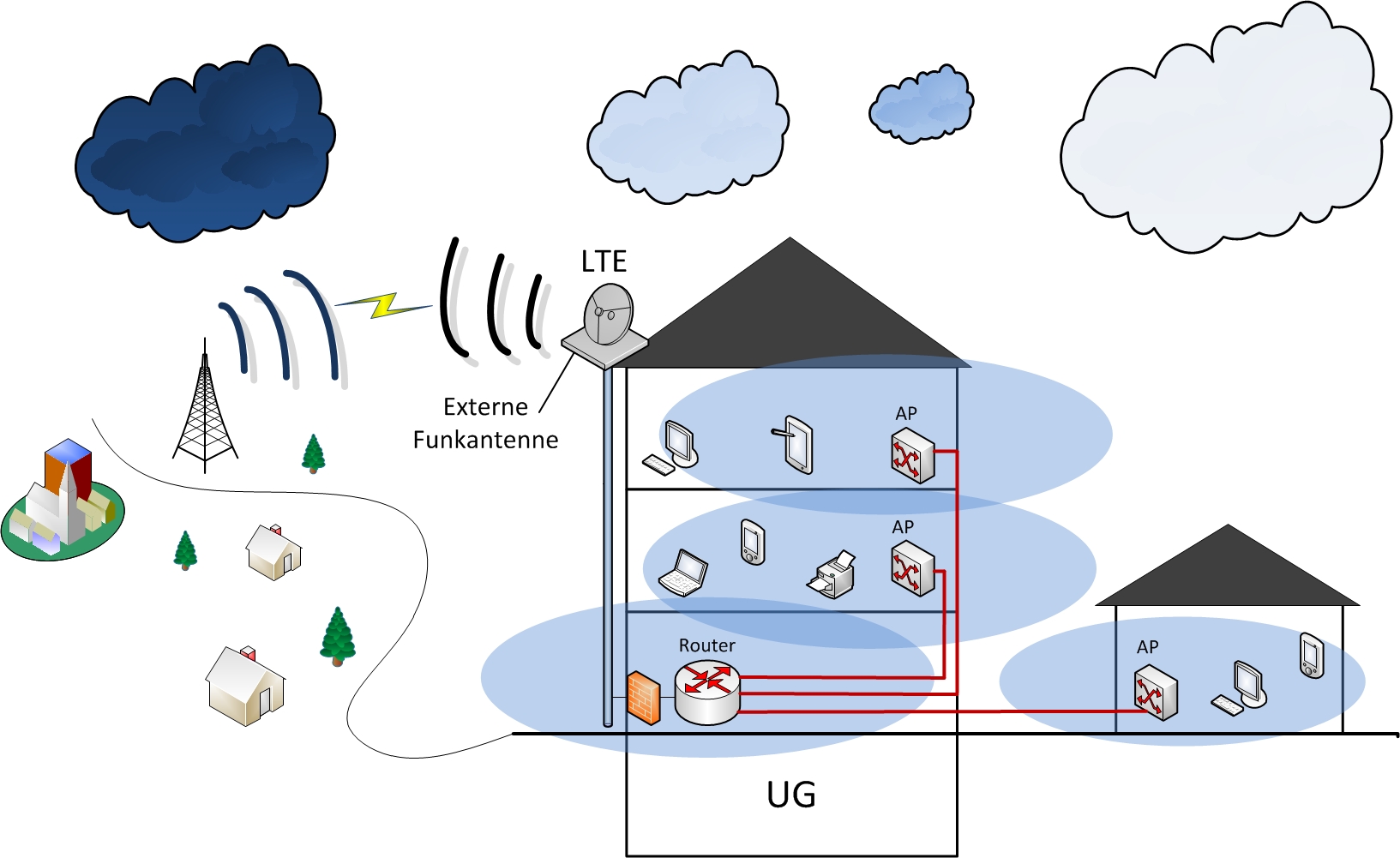

Auf dem Bild habe ich ilustriert, dass ich die Kabel vom Router am Boden entlang zur gegenüberliegenden Wand ziehe, dann ein Loch in die Aussenwand bohre, ausserhalb der Wohnung auf dem Balkon, die Wand hoch auf dem 2. Stock, dann wieder in die Wohnung rein und in den AP. Aber das braucht zu viel Kabel, wenn ich die Kabel rund herum verlege, darum habe ich mir gedacht ich bohre statt dessen ein Loch in die Ecke vom Boden bzw. der Decke. Vom 1. in den 2. Stock und vom 2. in den 3. Stock. So spare ich enorm viel Kabel.

Dafür würde ich ein etwa 2cm breites Loch bohren und dort einen Kabelkanal vom 1. Stock bis in den 3. Stock verbauen.
Sieht etwa so aus:

http://www.amazon.de/6x2m-20x10-Kab...d=1393788630&sr=1-7&keywords=kabelkanal+20x20
Darin würden dann die Ethernet Kabel gelegt. Das ist meine Idee.

Jetzt habe ich aber noch Bedenken. Ich weiss nicht ob es hier Heimwerker hat oder Leute die Ahnung davon haben. Ich weis wie man ein Loch bohrt, ich habe das auch schon gemacht Aber ich habe noch nie ein Loch in den Boden gebohrt bzw. durch den Boden gebohrt und dazu noch ein 2cm breites. Dafür müsste ich wohl mehrmals mit einem kleinen Bohrer ansetzen und das Loch dann mit Hammer und Meissel vergrössern.

• Kann mir jemand verraten wie ich es schaffe exakt an der Ecke senkrecht zu bohren? Das geht gar nicht. Ich müsste diagonal bohren und käme vielleicht gar nicht in der Ecke raus sondern bereits in der Wand. Die Geschichte tönt einfach ist sie aber nicht. Kann mir jemand einen Tipp geben? Der Boden ist bestimmt 10cm und dicker. Habs noch nicht gemessen.

Danke



[Sebbi]

Der Abstand zwischen den zwei Häussern, von Wand zu Wand entspricht nicht mal 5m. Es hat keine Stelle bei der beide Häusser eine Verbindung habe, wo ich das Kabel schön entlang führen könnte. Ich kann es also nur in der Luft spannen oder es am Boden irgendwo führen, aber letztere ist eher eine schlechte Idee. Es könnte durch Abnützung, Reibung reissen.

Was könnte ich hier machen? Jemand ne Idee?

Verleg ein Rohr unterm Rasen und Verlegekabel rein. Damit du das Netzwerkkabel aber nicht extra an den Potenzialausgeleich anschließen musst, kannst du ein weiteres Kabel mit durchziehen, was den Potenzialausgleich der beiden Gebäuse verbindet.

Für das Kabel in den 2. Stock. nimmst du den gleichen gleichen Weg wie das Kabel für den 1. Stock ... das macht nichts wenn die beiden Kabel zusammen nebeneinander laufen, das 2. Kabel führt dann halt im Kabelkanal zu der Wohnung im 2. Stock

Aber ich habe noch nie ein Loch in den Boden gebohrt bzw. durch den Boden gebohrt und dazu noch ein 2cm breites. Dafür müsste ich wohl mehrmals mit einem kleinen Bohrer ansetzen und das Loch dann mit Hammer und Meissel vergrössern.

dünner Bohrer vorbohren, dickerer Boher nachbohren ... sollte kein Problem darstellen.



[MIC778]

Was meinst du mit Potentialausgleich? Da reicht doch wenn ich einfach ein Kabel unter der Erde verlege.



[Helmpflicht]

Hast du die Erklärung dazu überhaupt gelesen?



[kusa]

Hallo,
der überfliegt immer alles nur... hatten wir vorne auch schon.



[MIC778]

Nee, stimmt doch nicht. Ich hab deinen Link zu "was man unbedingt bei Vernetzung von 2 Gebäuden beachten muss" gelesen.

Es wurde ja etwas komplex beschrieben. Ich hab gelesen dass man das Kabel mind. 0.6m unter der Erde legen muss. Das Kabel nach dem Switch muss noch so einen Netzwerkisolator durchlaufen. Ist es das?

Und danke für den Tipp. Ich möchte sicher nicht dass eines der Häusser abfackelt weil ich etwas nicht beachtet habe.



[kusa]

Hallo,

diese Möglichkeiten hast du:

Kabel entweder vebuddeln oder mit einem Tragseil durch die Luft, kanst du das Kabel vergraben dort?

Erdkabel verlegen
http://www.selbst.de/garten-balkon-...strom-im-garten-erdkabel-verlegen-145571.html

http://www.gebäude-vernetzen.de/

Um die geforderte Potentialtrennung bzw. den Potentialausgleich zu realisieren, gibt es mehrere Lösungsansätze - beispielsweise:
Schaffung eines Potentialausgleichs durch ziehen eines angemessenen Erdungsleiters zwischen den betroffenen Gebäuden. Bei Wohngebäuden müssten hier beispielsweise die Potentialausgleichschienen durch einen dicken Potentialausgleichsleiter mit einem Querschnitt von 16qmm bzw. 25qmm gezogen werden. (Dieses Vorhaben Bedarf der Genehmigung durch den Energieversorger - durch den hohen Kupferanteil ist die Ausgleichsleitung sehr teuer)
Herstellung einer vermaschte Erdungsanlage (siehe dazu DIN EN 62305-3 (VDE 0185-305-3):2006-10; Teil 3: Schutz von baulichen Anlagen und Personen.
Trennung der 230V Versorgungsspannung aller EDV-Komponenten die in den Gebäuden miteinander vernetzt sind mittels Trenntrafos - ebenfalls eine kostenintensive Lösung
Potentialtrennung der Datenleitungen mittels Glasfasertechnik, Optokoppler oder nach dem Transformationsprinzip

Also die beiden Potentialausgleichsschienen der Gebäude mit einem 16 mm² Kabel verbinden. Die Potentialausgleichschienen findest du normalerweise im Hausanschlußraum.
NYY-J 1x16 mm² Erdkabel
http://www.elektrikshop.de/product_info.php?refID=123&products_id=1412

oder

Netzwerkisolator EN-30 (das ist nur ein Beispiel, es gibt auch andere Netzwerkisolatoren)

Datenblatt für Netzwerkisolato EN-30
http://shop.emosystems.de/out/media/EN-30_V30.pdf

Für die ersten beiden Lösungen brauchst du noch Erd-LAN-Kabel, das solltest du auch für den Außenbereich nehmen, das ist UV-beständig und robust.
http://www.kab24.de/kabel-adapter/r...artnr~6713~func~det~wkid~109401315157005.html

oder

LWL (POF)
https://www.computerbase.de/forum/threads/internet-vernetzung-2-gebaeude.947367/page-2#post-10556697

^^



[Sebbi]

(Dieses Vorhaben Bedarf der Genehmigung durch den Energieversorger - durch den hohen Kupferanteil ist die Ausgleichsleitung sehr teuer)

Stimmt nicht ganz, nur wenn das 2. Gebäude nen gesonderten Stromanschluss hat, dh. nicht vom 1. Gebäude mitversorgt wird muss der Energieverorger das genehmigen. Außerdem so teuer ist das auch nicht.

http://www.amazon.de/Elektrokabel-N...=1393848724&sr=8-2-spell&keywords=Elektokabel



[kusa]

Wozu der Link zu NYM-J 3x2.5mm² Kabel?



[Sebbi]

ups hatte den punkt übersehen ... aber 16mm² ist das nicht doch bissl überzogen mitn querschnitt?



[kusa]

Nein, ist Vorschrift sogar teilweise 25mm², außerdem braucht er Erdkabel und nur den Schutzleiter, also ist das von mir verlinkte korrekt. NYM ist kein Erdkabel sondern NYY und 3x braucht er auch nicht.



[MIC778]

Ich werde mir den Netzwerkisolator kaufen

Noch eine kurze Frage. Ich habe mich nun entschieden im oberen Stock eine 2-port Netzwerkdose Aufputz zu verbauen, statt einfach das Kabel durchzuziehen und es lose im Raum zu lassen. Die Dosen gibt's wie bei den Kabel Cat 5 - 7. Passt eine Cat 6A Dose mit einem Cat6 Kabel zusammen? Ich möchte mir jetzt nicht unbedingt ein 6A oder gar Cat7 Kabel kaufen. Es ist teuer und andererseits werde ich die Kapazität sowieso nie ausschöpfen.



[kusa]

Ja, das past, aber für den Außenbereich würde ich LAN-Erdkabel nehmen oder normales Verlegekabel in Kunstoffrohr oder Schlauch verlegen. Wenn du kein Auflegewerkzeug, Netzwerktester, Abisoliermesser hast, bestell das gleich auch mit.
Zum Verlegen immer Verlegekabel nehmen mit Dosen am Ende, zu den Geräten dann Patchkabel!

Netzwerkverlegekabel
http://www.kabelscheune.de/Netzwerkkabel-Datenkabel/

Patchkabel
http://www.kabelscheune.de/Patchkabel-RJ45-LAN-Kabel/

LSA Auflegewerkzeug
http://www.amazon.de/Anlegewerkzeug-Auflegewerkzeug-Netzwerk-Auflege-Werkzeug/dp/B0058U4TMC

CAT Netzwerktester
http://www.amazon.de/Wentronic-CAT-...sim_diy_1?ie=UTF8&refRID=0MWWFQBP3NVMJN2JPGZV

Die beiden Teile gibts auch als Set mit Crimbzangen:
Ligawo Netzwerk Werkzeug Set
http://www.amazon.de/Ligawo-®-Netzwerk-Werkzeug-4in1/dp/B00AD3Q6XY/ref=pd_cp_computers_3
http://www.kabelscheune.de/Netzwerkdose-Patchpanel/Netzwerk-Werkzeug-Set-5-teilig.html

Jokari Secura Super Entmanteler
http://www.amazon.de/Jokari-Secura-...sim_diy_2?ie=UTF8&refRID=1Z2MGZZ96W65F2SKW5FZ



[MIC778]

Ich wusste nicht dass es ein spezielles "Verlege" KAbel gibt. Dabei wollte ich ein normales LAN Kabel kaufen, es aufschneiden und
dann verlegen Ist das nicht das gleiche wie das Patchkabel? Schlussendlich kann man beim Verlegekabel auch einen Stecker montieren, dann ist es wieder ein Patchkabel

Ausserdem wo finde ich ein solches LAN-Erdkabel? Hab nichts dazu gefunden. Ist das einfach besser abgeschirmt als ein normales LAN Kabel?

Danke für den Tipp.



[Raijin]

Patchkabel besteht aus Kupferlitzen, also kleinen verdrillten Minidrähten. Sie sind dadurch flexibler mit kleineren Biegeradien. In der Regel sind an beiden Enden RJ45-Stecker angebracht.

Verlegekabel dagegen besteht aus massiven Kupferdrähten. Es ist deutlich steifer und hat größere Biegeradien. Verwendet wird es in der Regel für die strukturierte Verkabelung zwischen Dosen und wird mit einem speziellen Werkzeug aufgelegt (<-- funktioniert nicht mit Litzen!). Mit Steckern wäre es äußerst unpraktisch, weil bei einem Knick auch gerne mal der Draht .. .. bricht ;-)



[Knecht_Ruprecht]

Nimm für das Verlegen keine Patchkabel, sondern die Verlegekabel. Und an Verlegekabel gehört kein Stecker, sondern eine Dose. Wenn du dir schon die Arbeit machst, mache es richtig und keinen Pfusch
