So, nach dem meine "Freunde" bei Alphacool 2010 ( also bevor es überhaupt AIO Waküs gab) kein Bock auf ne AIO Wakü hatten und nun ne ganze Menge Leute ne AIO Wakü haben, wird es nun Zeit das ich eine eigene AIO Wakü baue. Allerdings nicht um damit Geld zu verdienen, sondern weil ich demnächst ein Sabattjahr antrete und ich da auch mal wieder beginnen will zu zocken.



Gekühlt werden soll eine RX 580 von Asrock. Nicht mehr, nicht weniger.

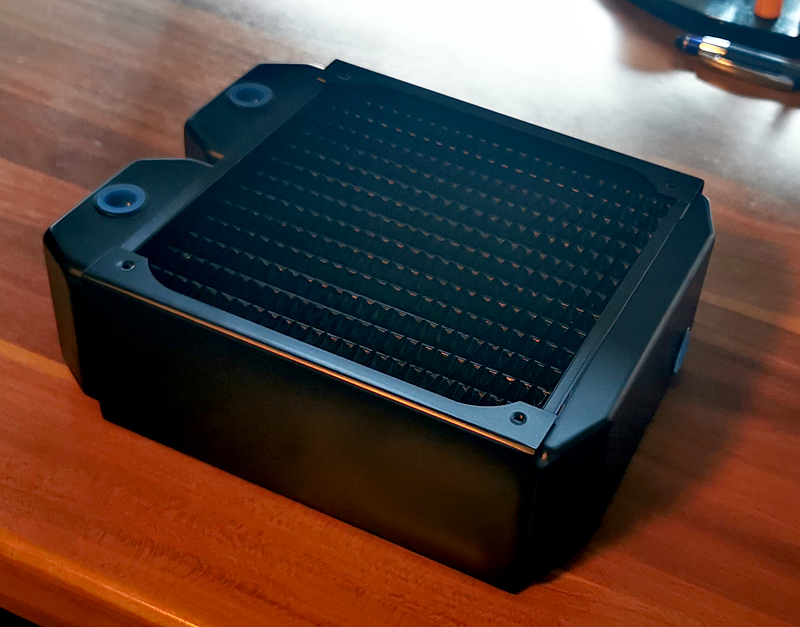

Als Radi verwende ich einen 140mm Monsta. Lüfter Arctic P14 PWM PST CO in Black.

Pumpe ist eine Laing DDC 310 und als Schlauch einen Tygon 13/10. Kühlmittel Coollaboratory Liquid Coolant pro blue.

Man will ja kein Theater haben hehe. Da mein altes Coolermaster keinen sinvollen Platz bietet, und ich keine Lust habe alles auseinander zu bauen um Caseteile zu bearbeiten, kommt die Wakü extern. Wo? Hinterm Case.



[IMG]https://www.hardwareluxx.de/community/attachments/img_20220203_140510-jpg.723793/[/IMG]

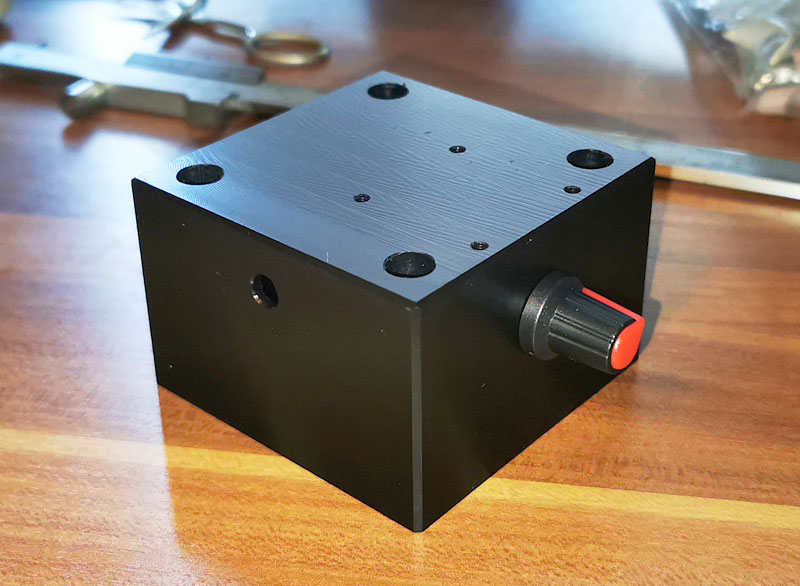

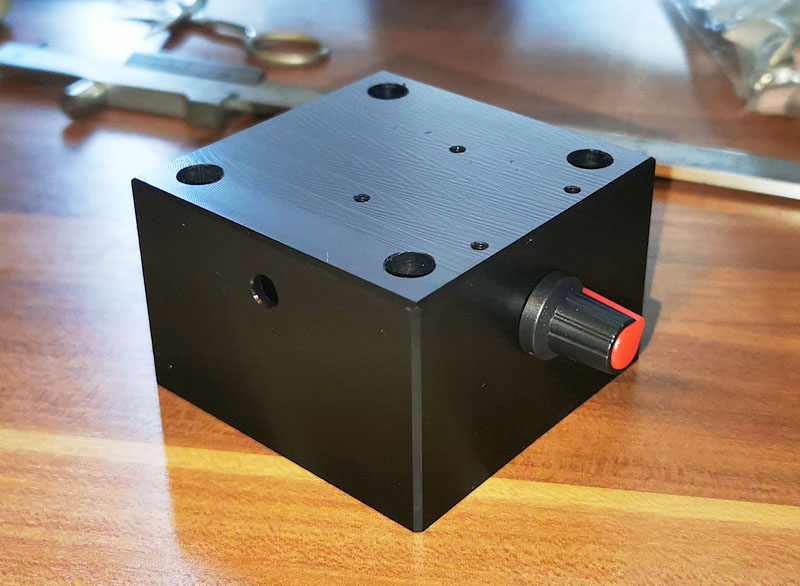

Was hab ich mir so einfallen lassen? Pumpensteuerung mittels Poti. Da muss man ohne hin nur einmal ran. Macht keinen Sinn teure Steuerelektronik zu kaufen und Käbel zu verlegen. Pumpencase aus Pom zur Gehäuschreduzierung. POM AGB mit Schauglas.

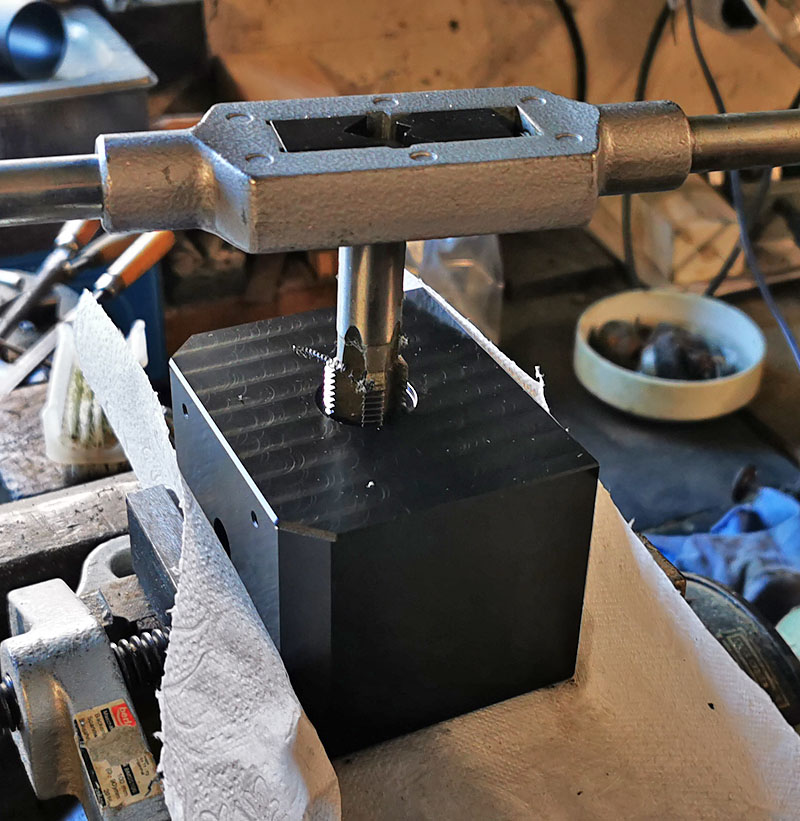

Die Wakü kann bequem von außen befüllt werden. Habe eine 1/2" Gewindebohrung vorgesehen. Meine anforderungen sind gering: Mittelmäßige Temperaturen bei mittelmäßiger Geräuschkulisse ist gewünscht. Das sollte sich schaffen lassen. Der Lüfter wird durch die Graka geregelt. Wahrscheinlich ist, das ich die Seitenwand des Gehäuses auch noch modifiziere. Ein einfaches Window. Und dann vermutlich noch nen paar LED's reinschmeißen. Aber alles eher dezent. Für nen großes Projekt habe ich weder Zeit noch Geld.



Der Wasserkühler selbst besteht aus Acrylglas schwarz/klar und Reinstkupfer. Die Bodenplatte wird später vernickelt.

Die Backplate besteht aus 10mm Alu und soll schwarz eloxiert werden. Gefertigt wird auf 2 von meinen 3 Maschinen. Bei beiden Spindeln habe ich den Konuswinkel korrigiert und den Konus ausgeschliffen. Damit mache ich mir noch ein bisschen Taschengeld.

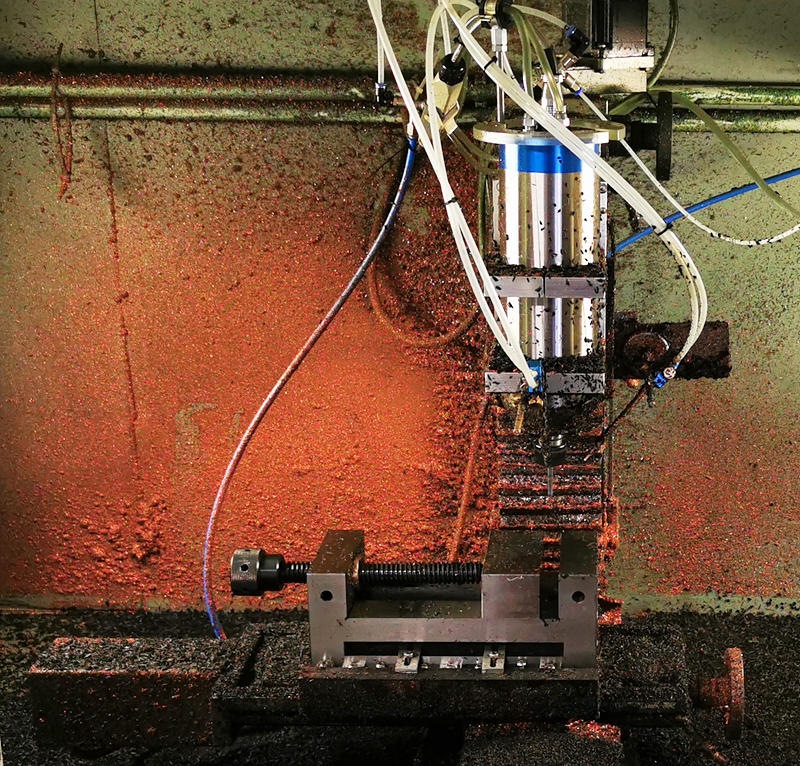

BF20 Vario:

Verfahrweg: 280x125x280mm

Gewicht: 100kg

G0: 1,5m/min

Spindel: 3,2Kw, 24.000U/min

Kugelumlaufspindeln auf allen Achsen

[IMG]https://www.liquidextasy.de/files/bf20_2022.jpg[/IMG]

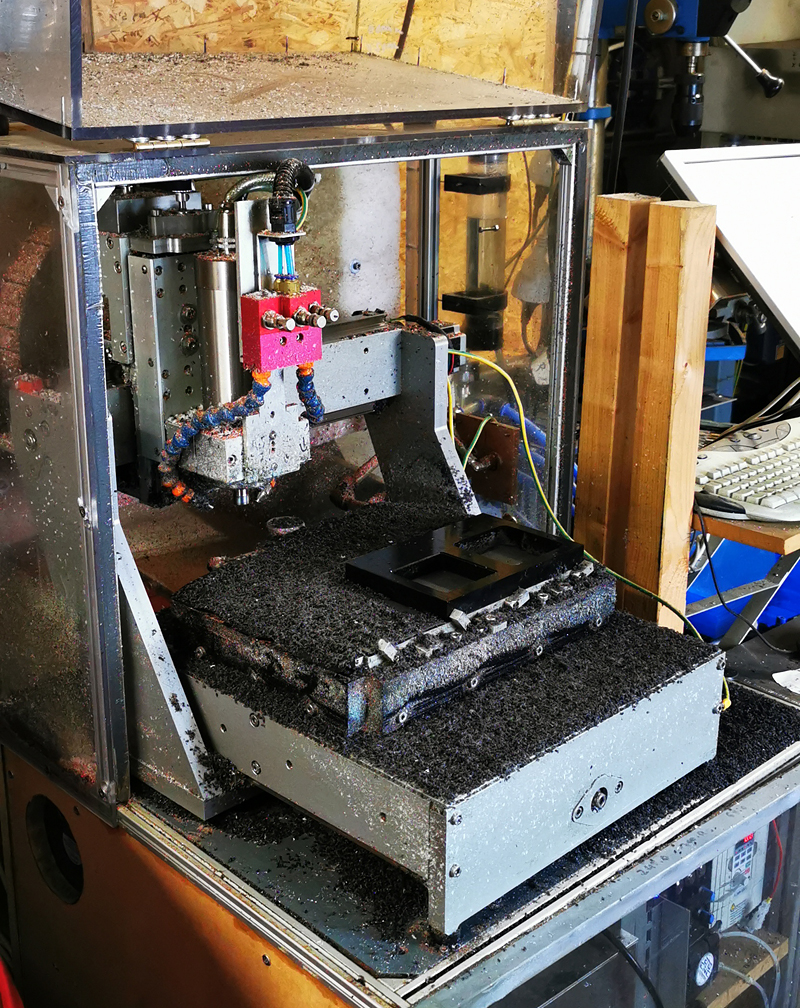

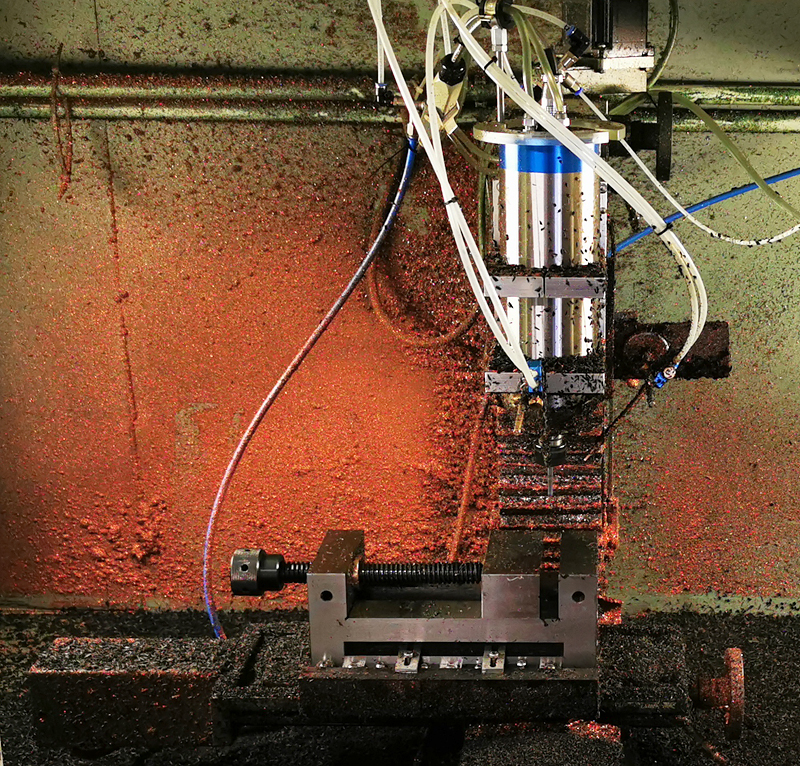

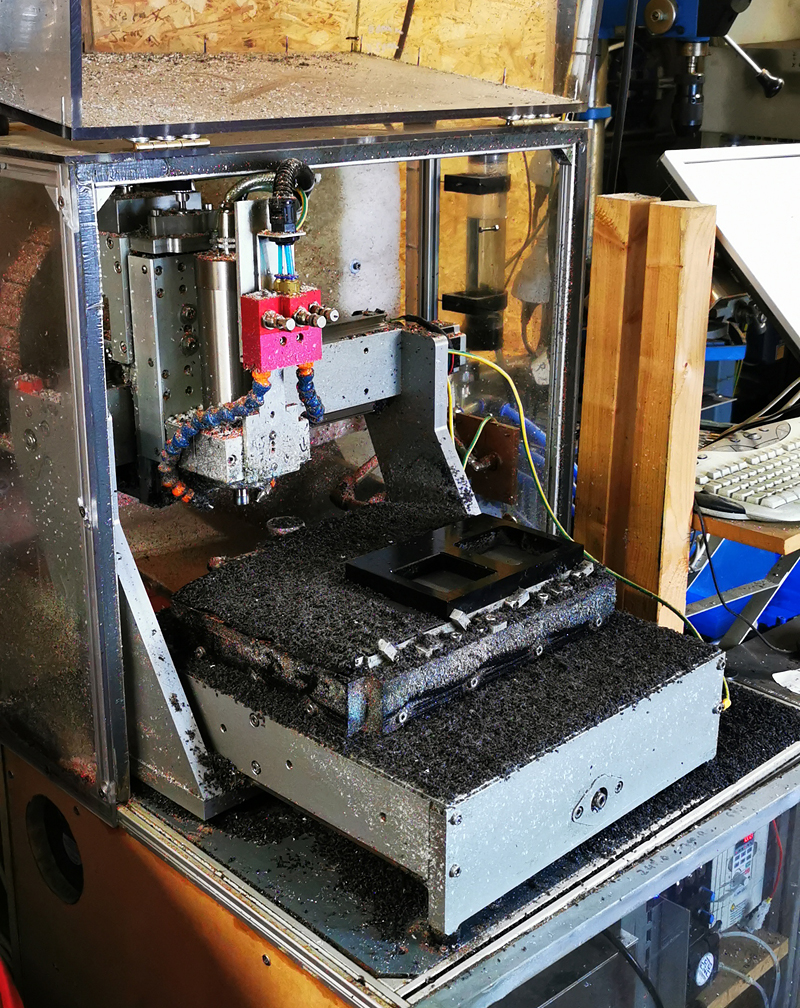

HSC DIY Fräse:

Verfahrweg: 300x240x60

Gewicht: 60Kilo

G6: 7m/min

Spindel: 1,2Kw, 60.000U/min

Kugelumlaufspindeln auf allen Achsen

[IMG]https://www.liquidextasy.de/files/hsc_2022.jpg[/IMG]

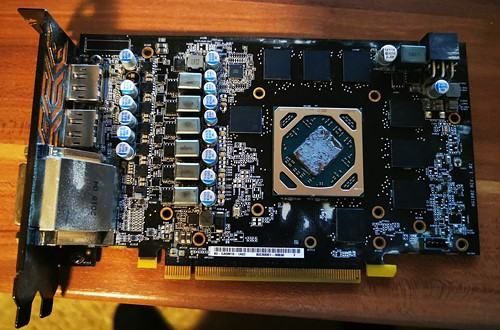

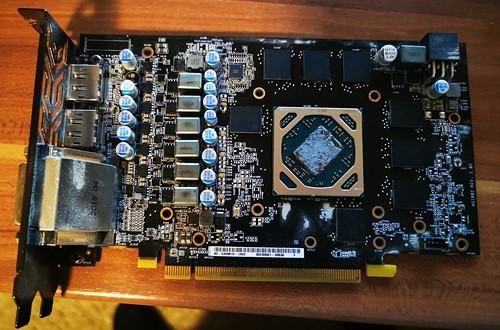

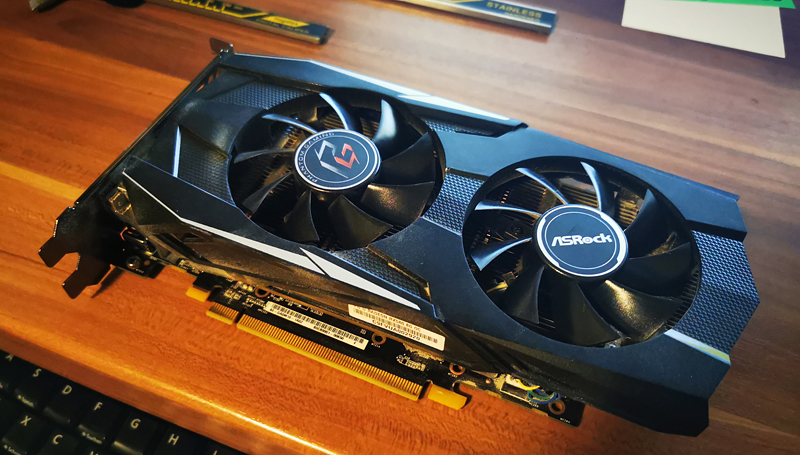

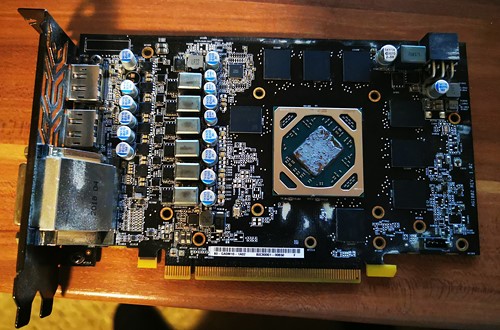

Anbei das Bild von der Graka:

[IMG]https://www.liquidextasy.de/files/rx580wak/graka.jpg[/IMG]

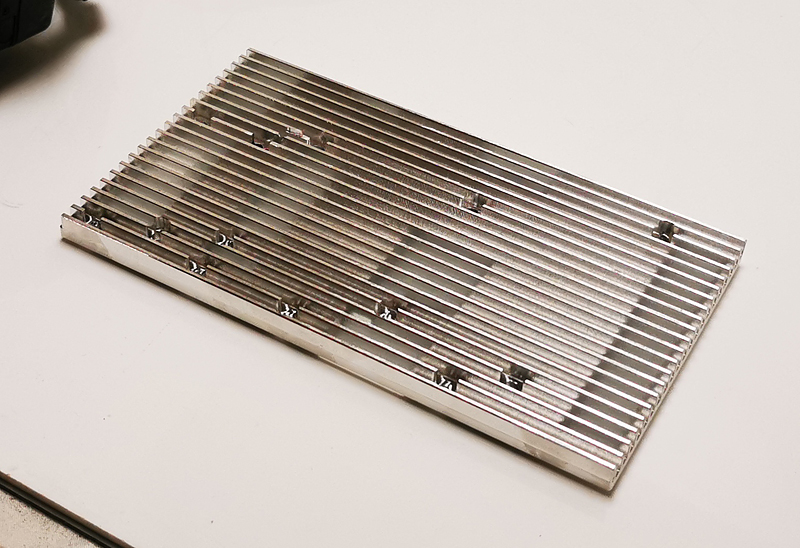

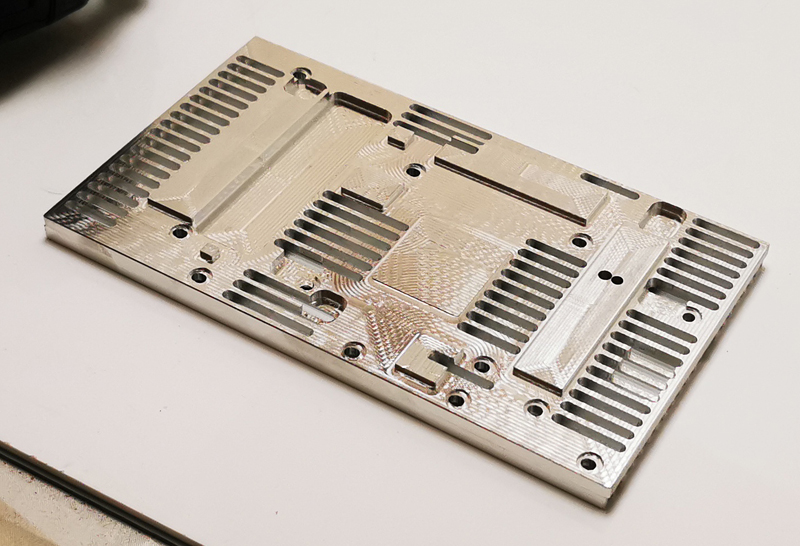

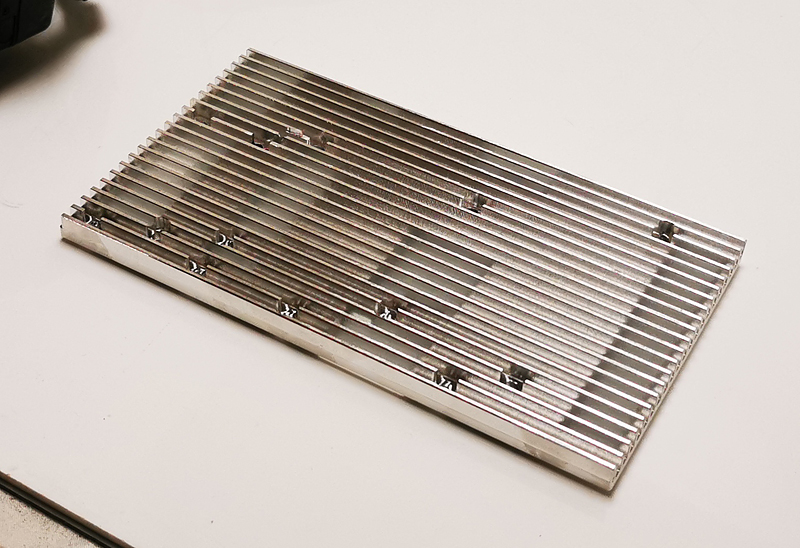

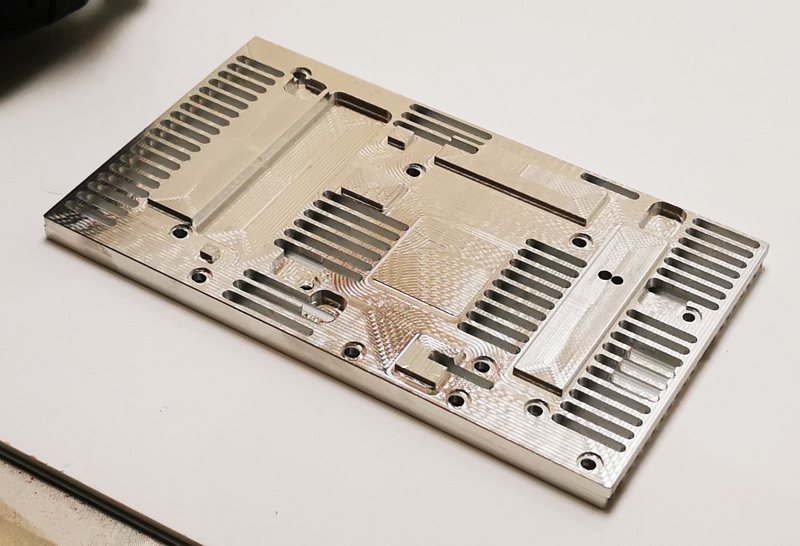

Sowie zur fertigen Backplate:

[IMG]https://www.liquidextasy.de/files/rx580wak/11.jpg[/IMG]

[IMG]https://www.liquidextasy.de/files/rx580wak/12.jpg[/IMG]

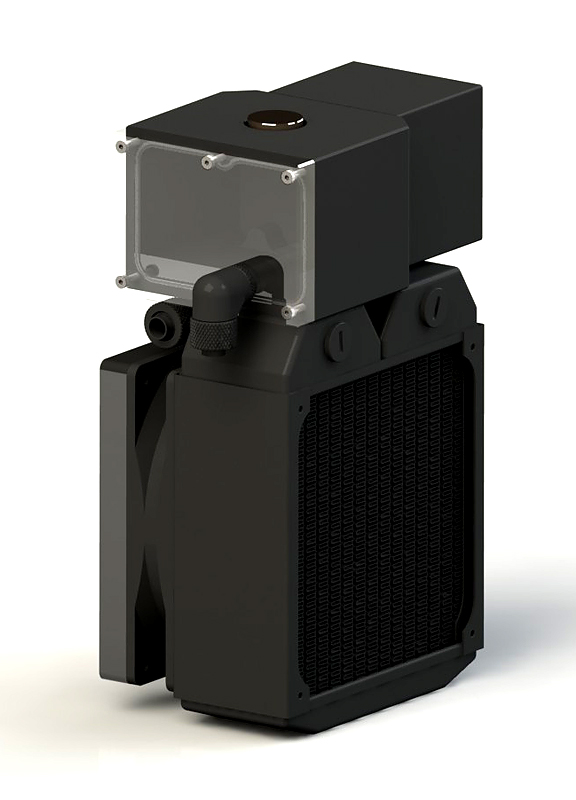

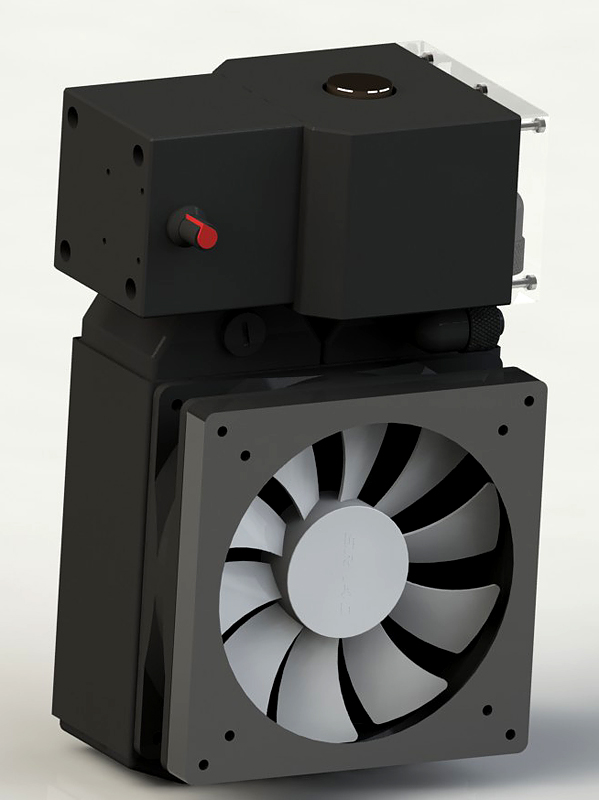

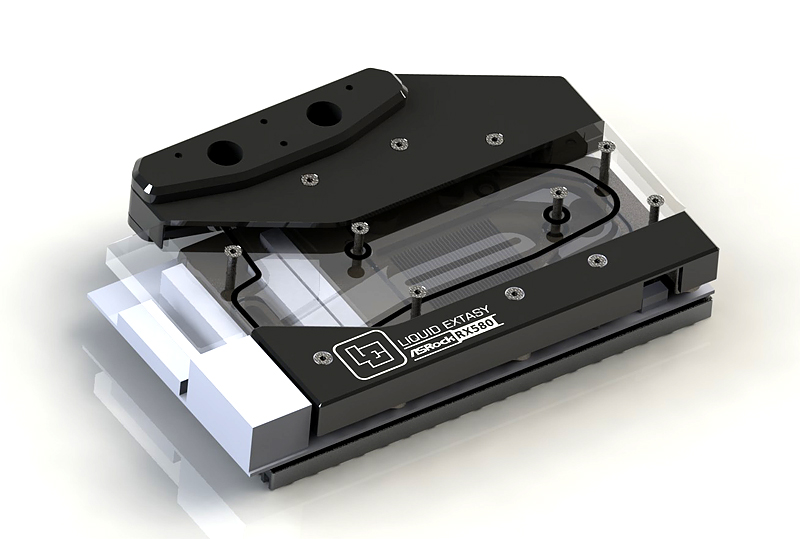

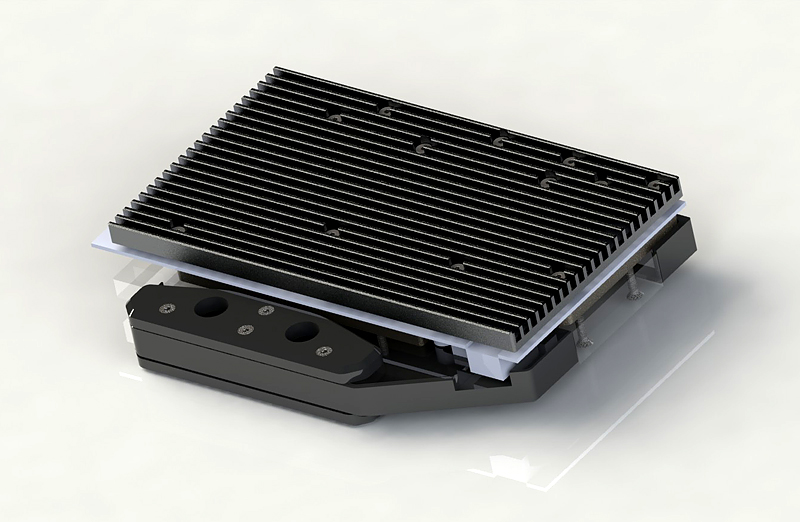

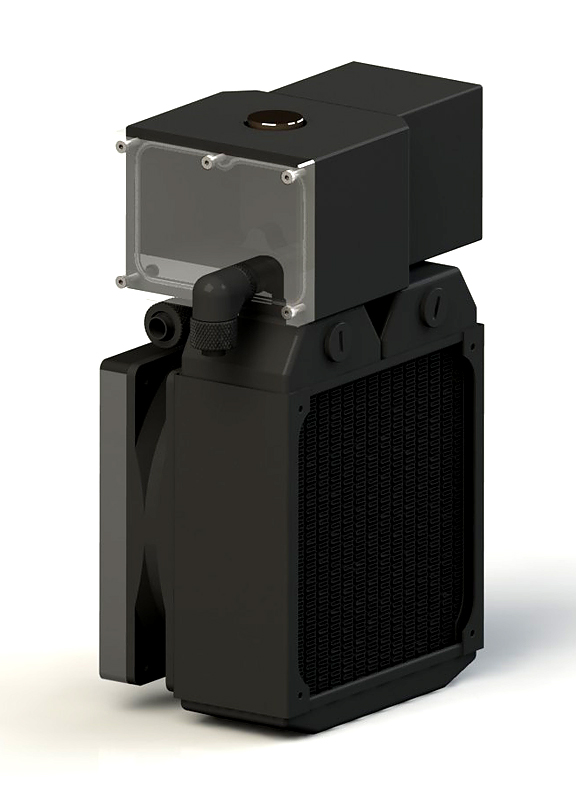

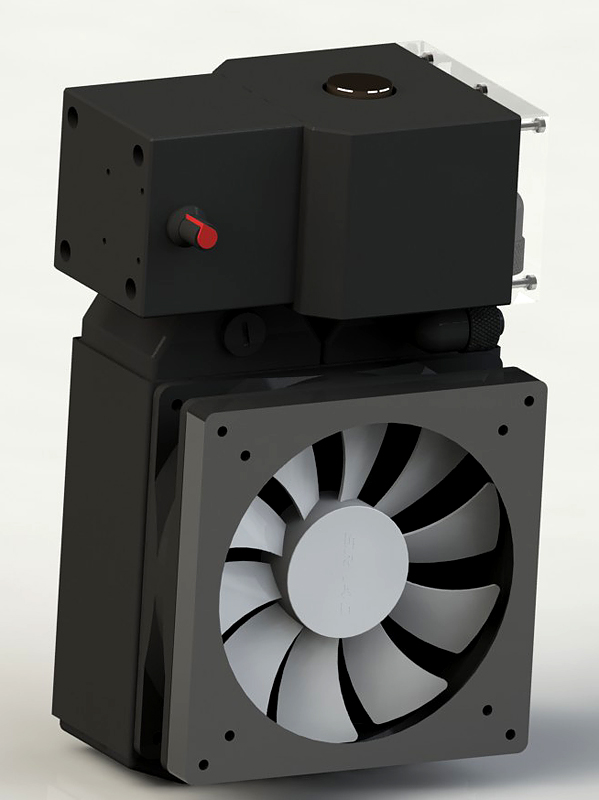

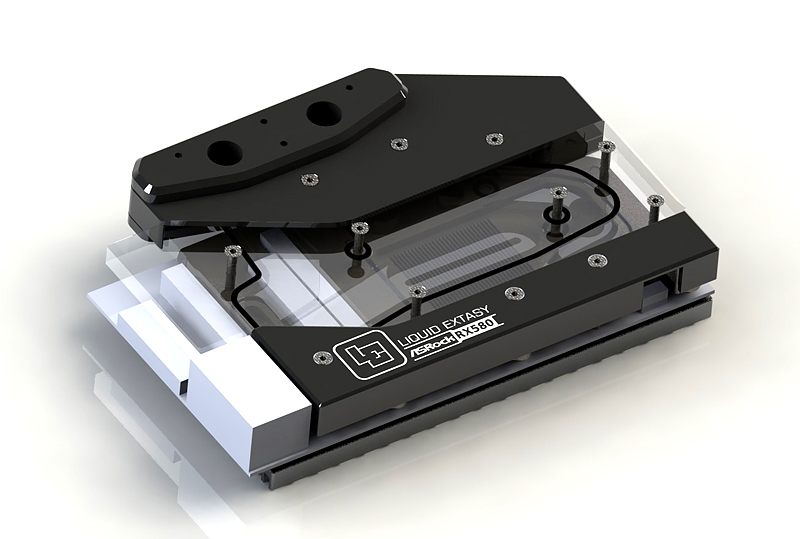

Anbei die Renderbilder zum Prodjekt:

[IMG]https://www.liquidextasy.de/files/rx580wak/1.JPG[/IMG]

[IMG]https://www.liquidextasy.de/files/rx580wak/2.JPG[/IMG]

[IMG]https://www.liquidextasy.de/files/rx580wak/3.JPG[/IMG]

[IMG]https://www.liquidextasy.de/files/rx580wak/4.JPG[/IMG]

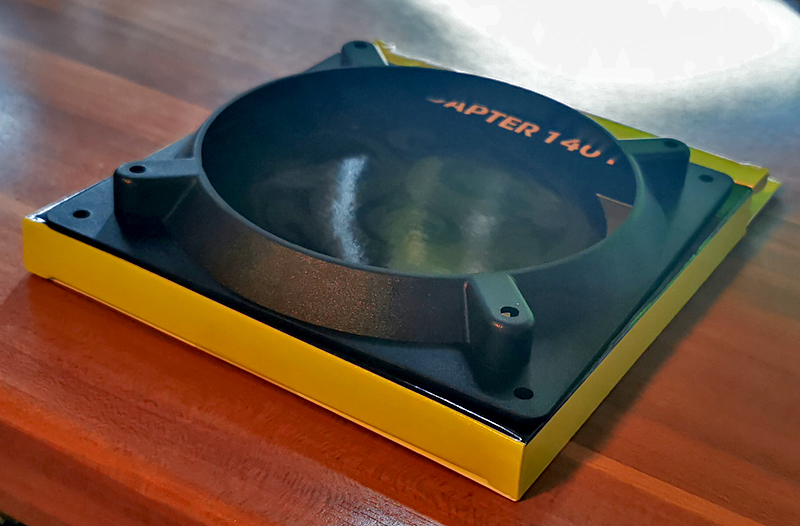

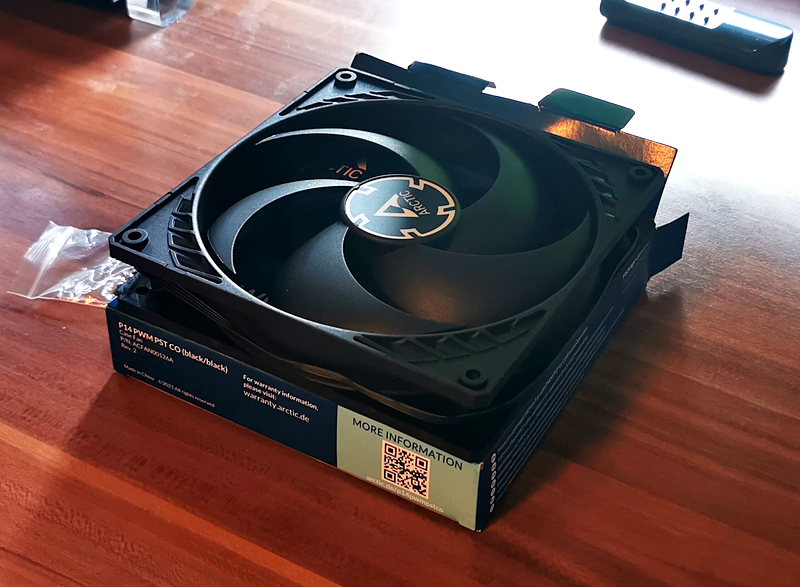

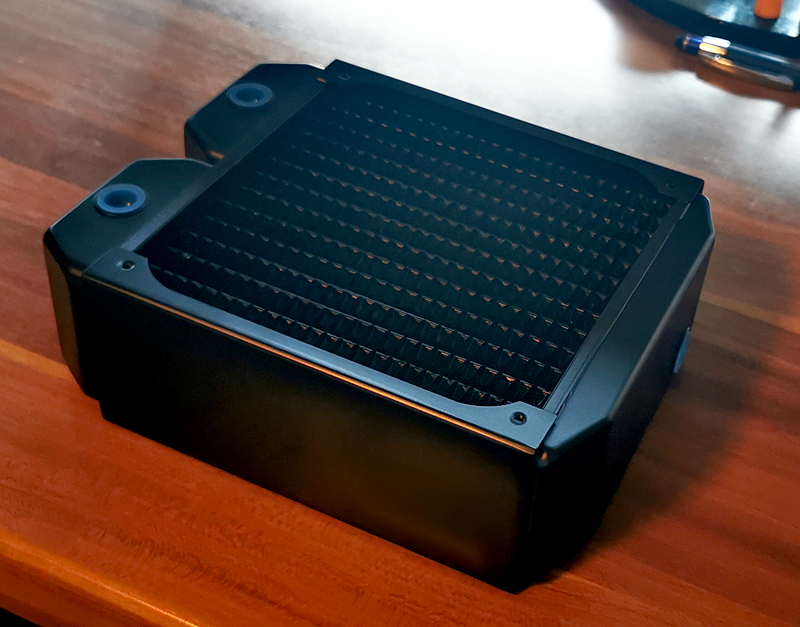

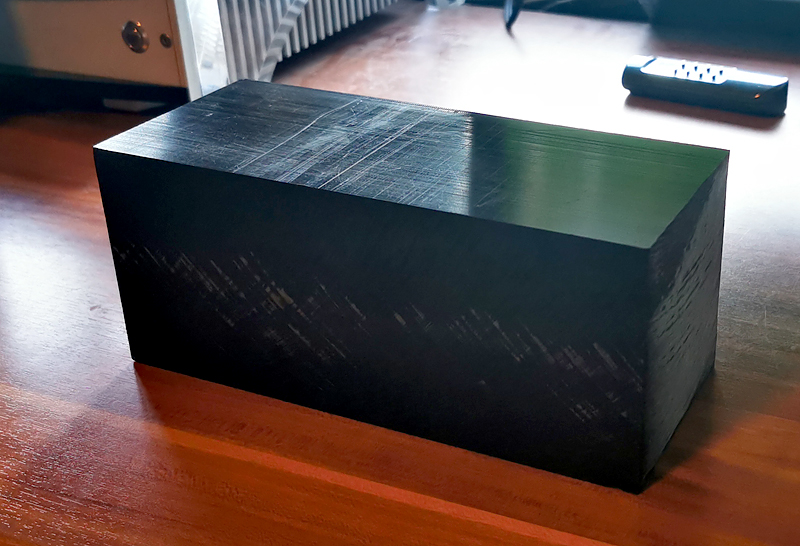

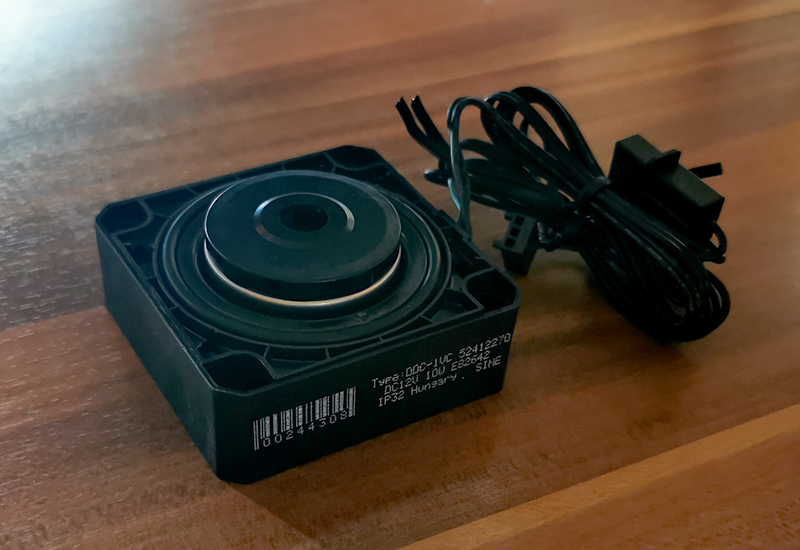

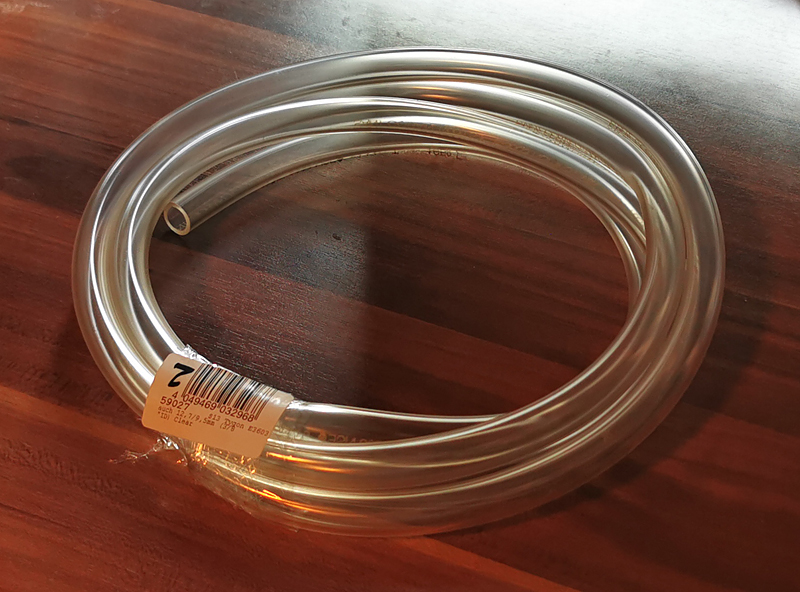

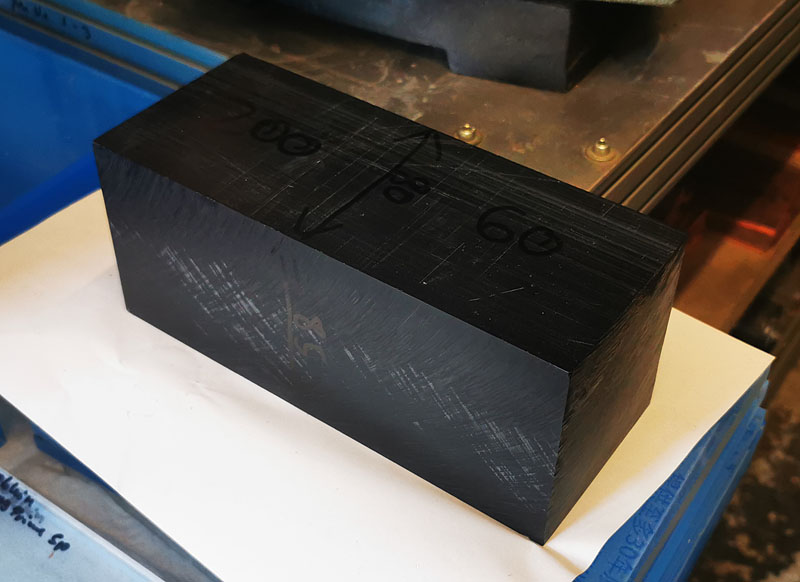

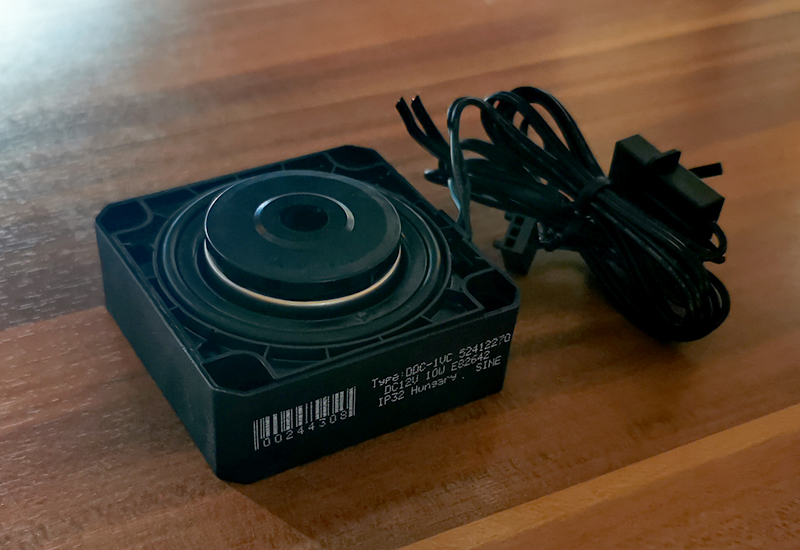

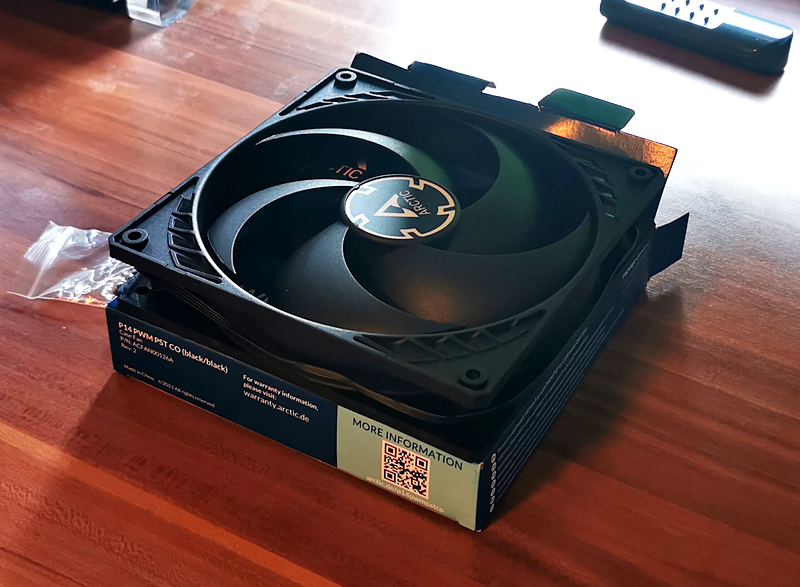

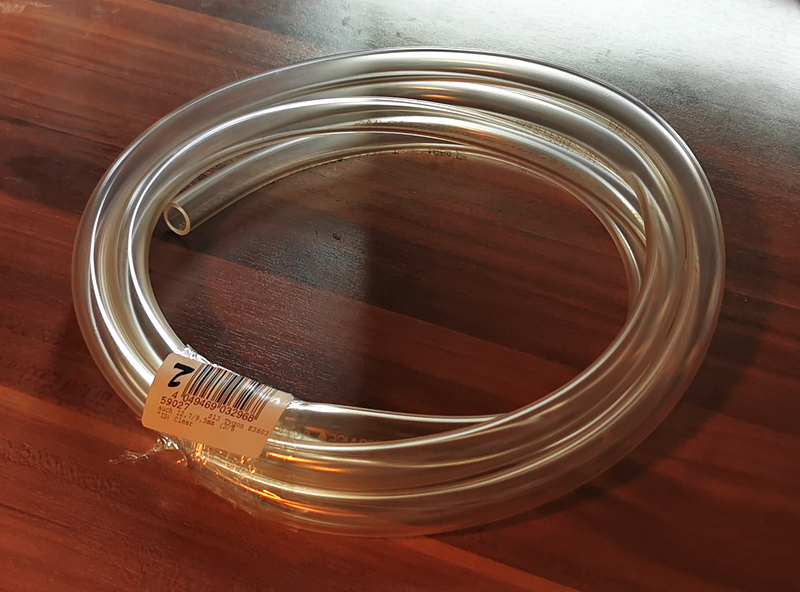

Anbei die Bilder von den Kaufteilen:

[IMG]https://www.liquidextasy.de/files/rx580wak/5.jpg[/IMG]

[IMG]https://www.liquidextasy.de/files/rx580wak/6.jpg[/IMG]

[IMG]https://www.liquidextasy.de/files/rx580wak/7.jpg[/IMG]

[IMG]https://www.liquidextasy.de/files/rx580wak/8.jpg[/IMG]

[IMG]https://www.liquidextasy.de/files/rx580wak/9.jpg[/IMG]

[IMG]https://www.liquidextasy.de/files/rx580wak/10.jpg[/IMG]

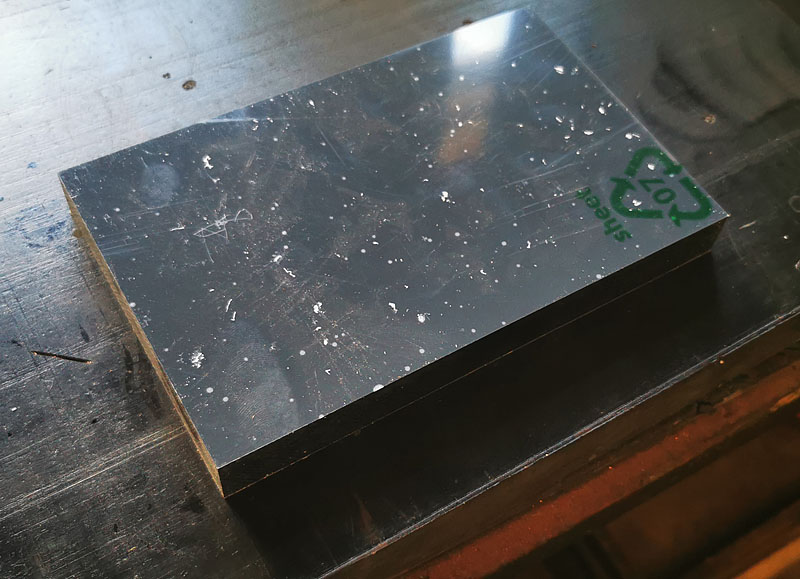

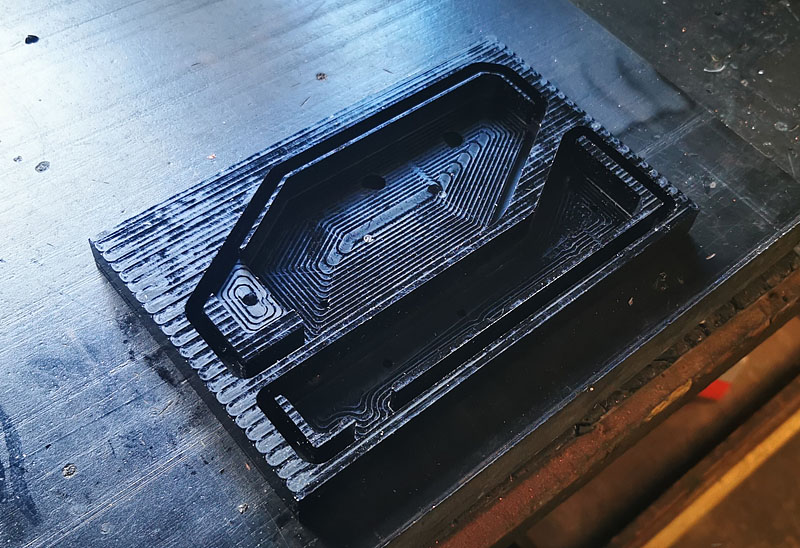

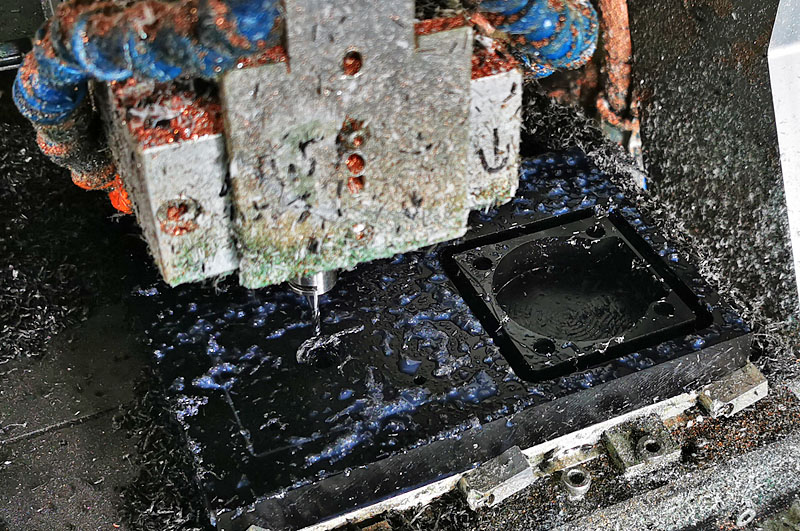

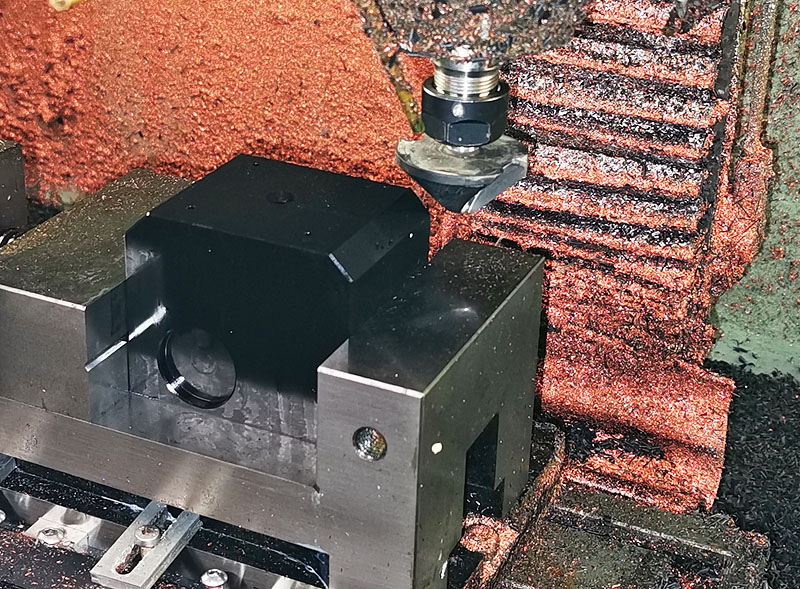

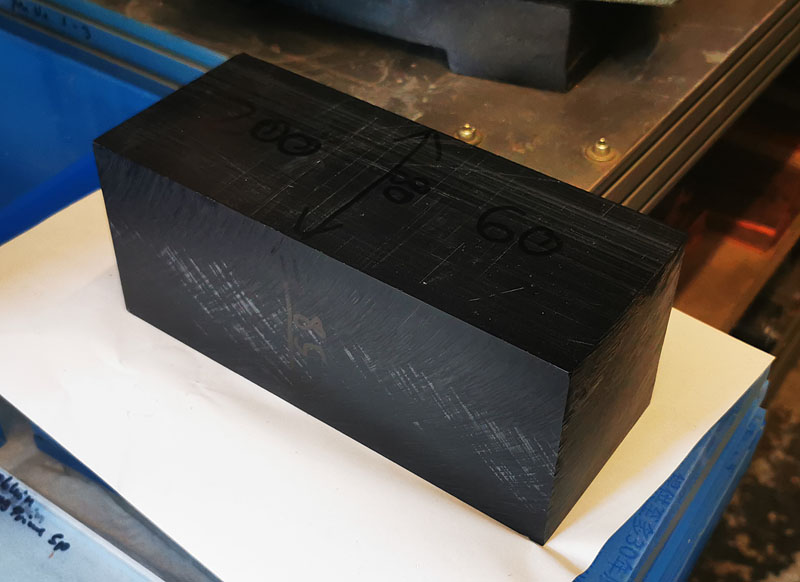

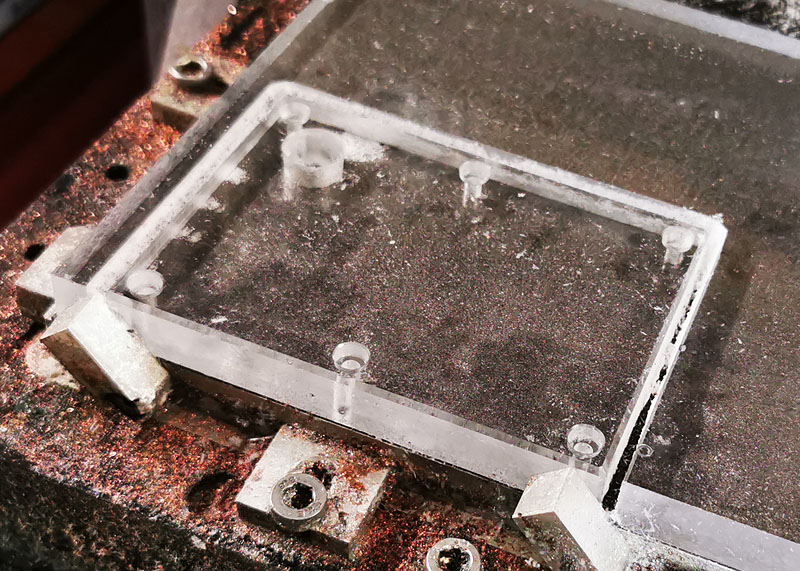

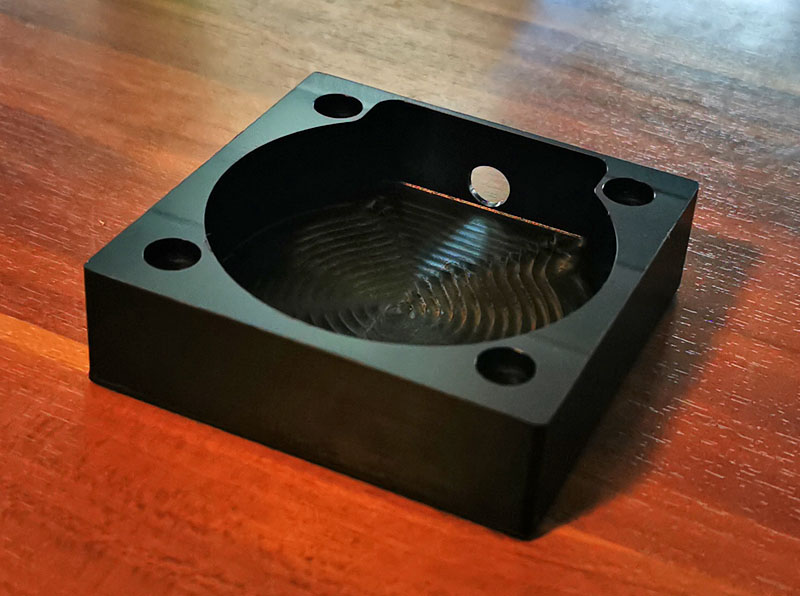

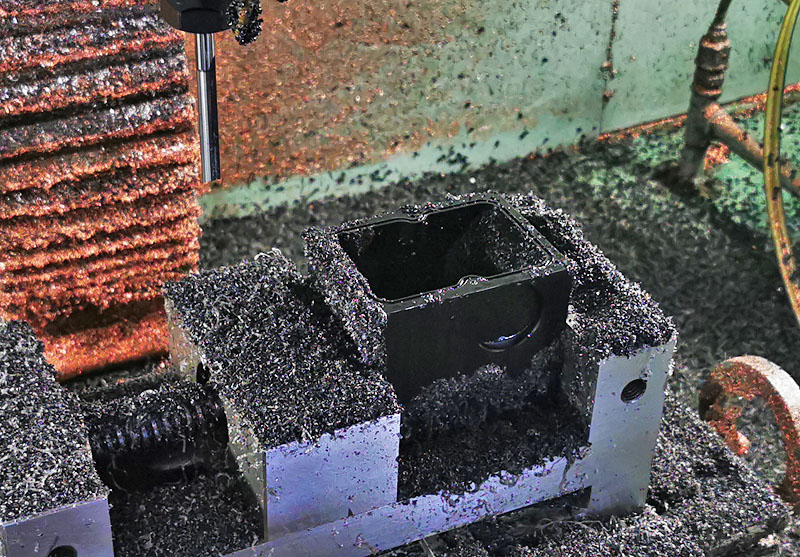

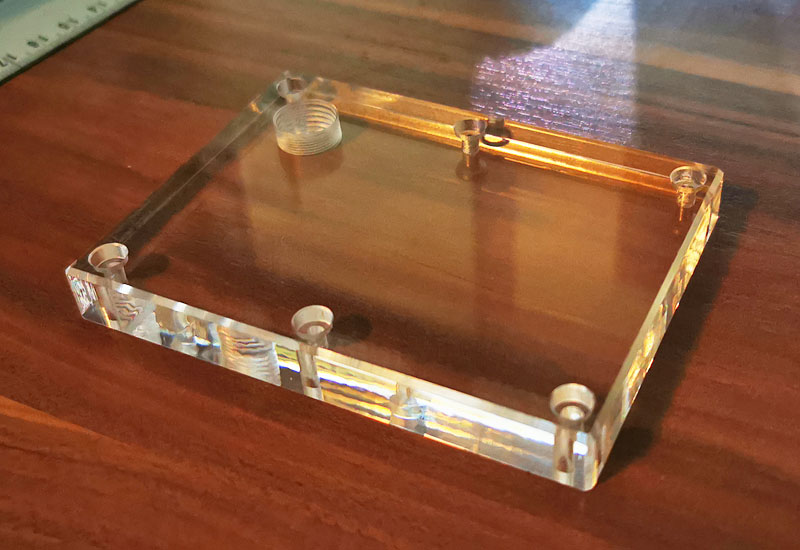

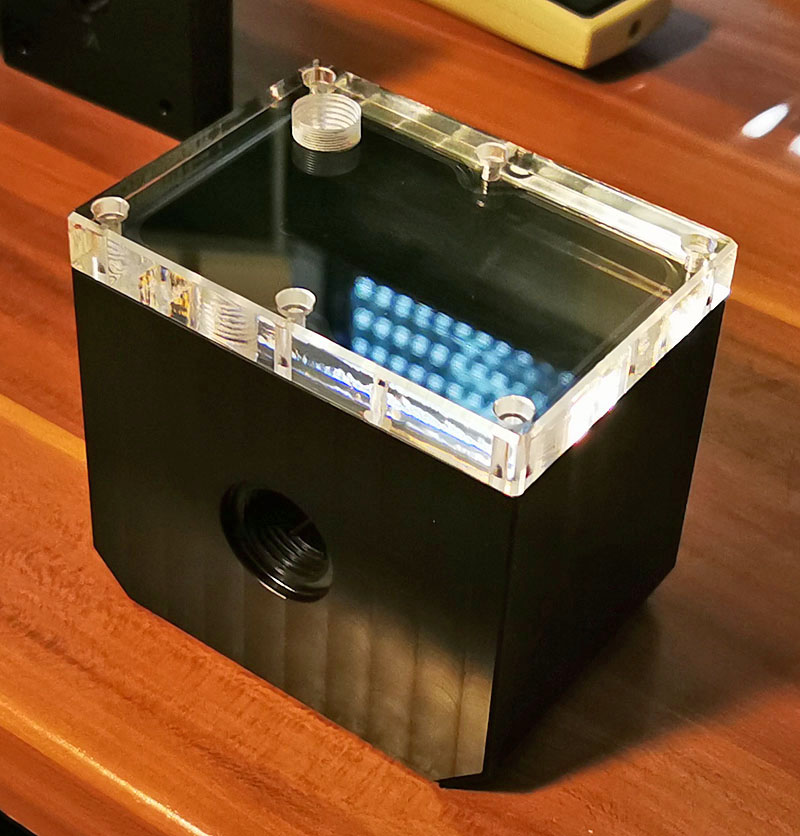

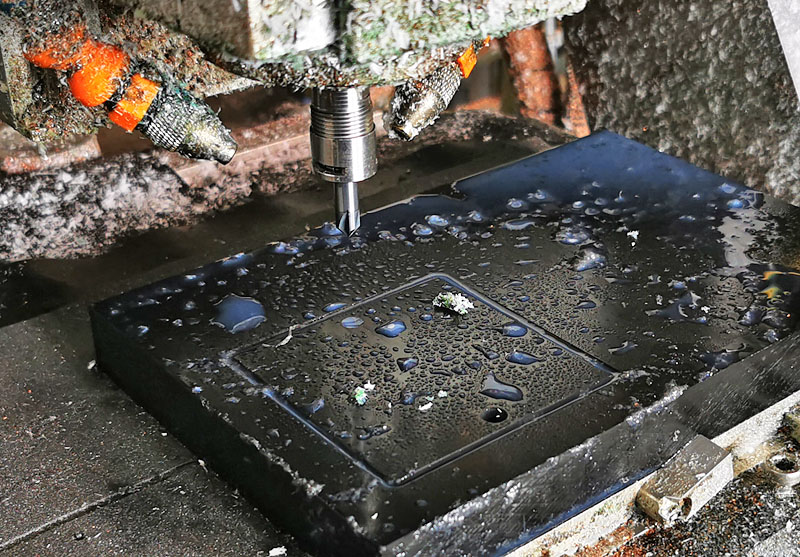

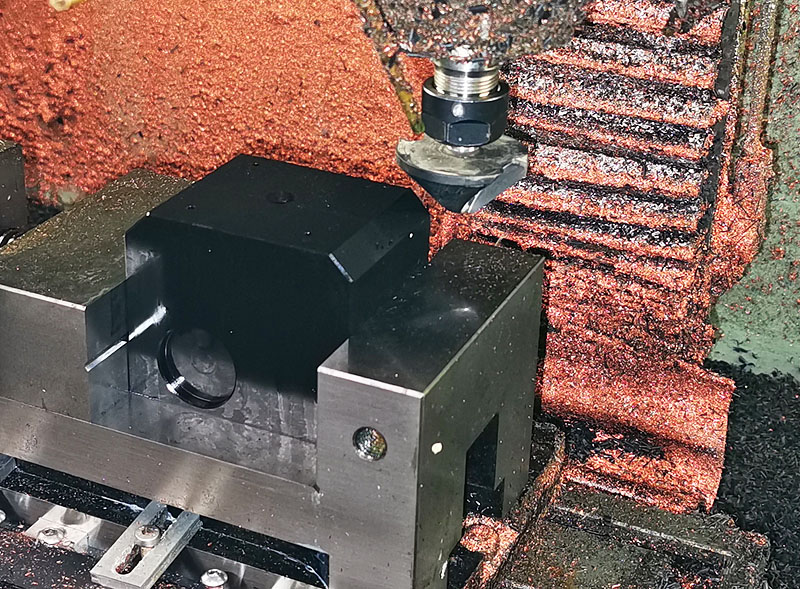

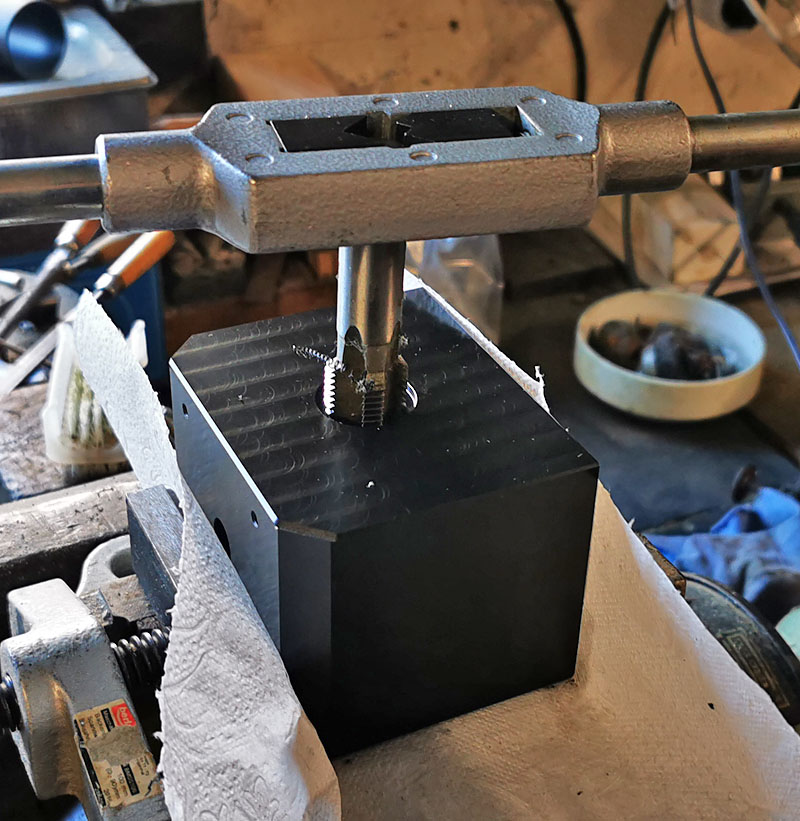

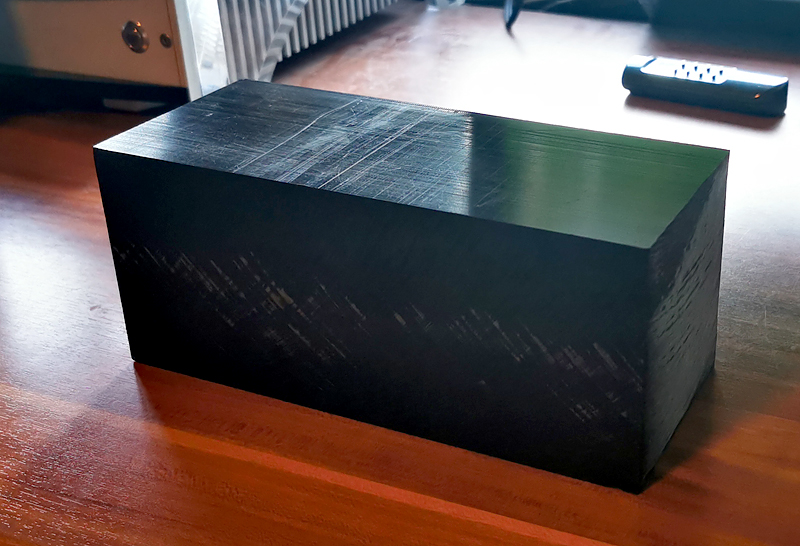

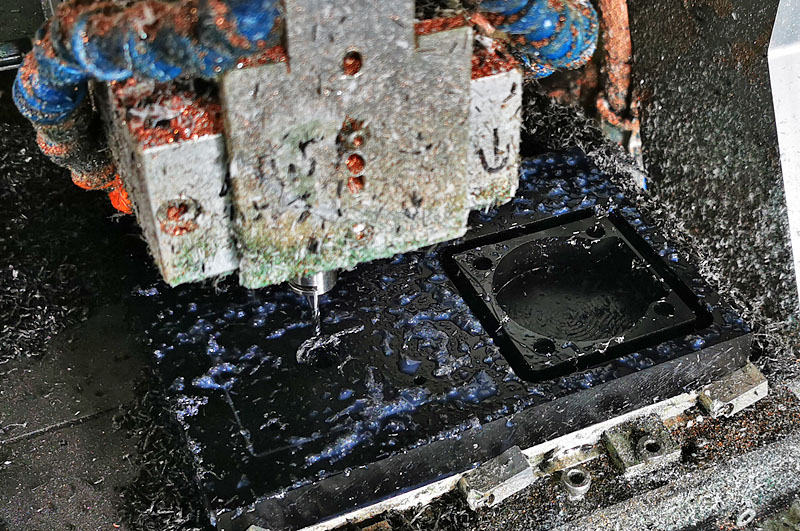

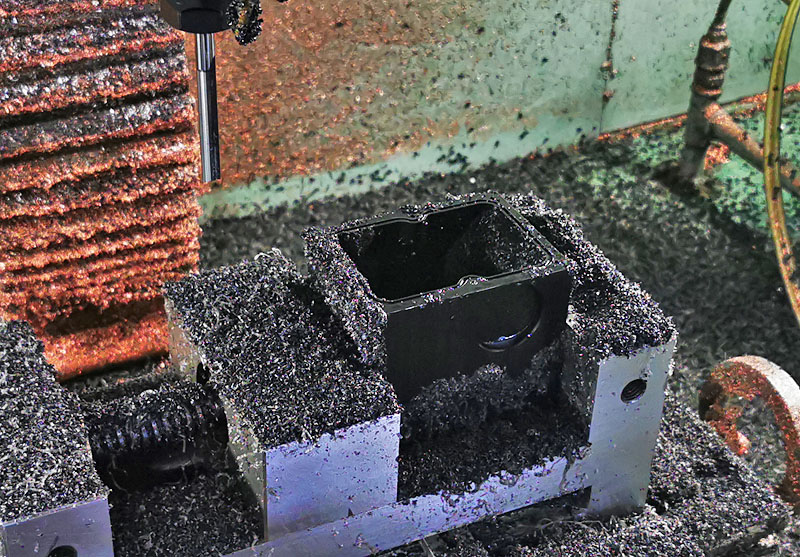

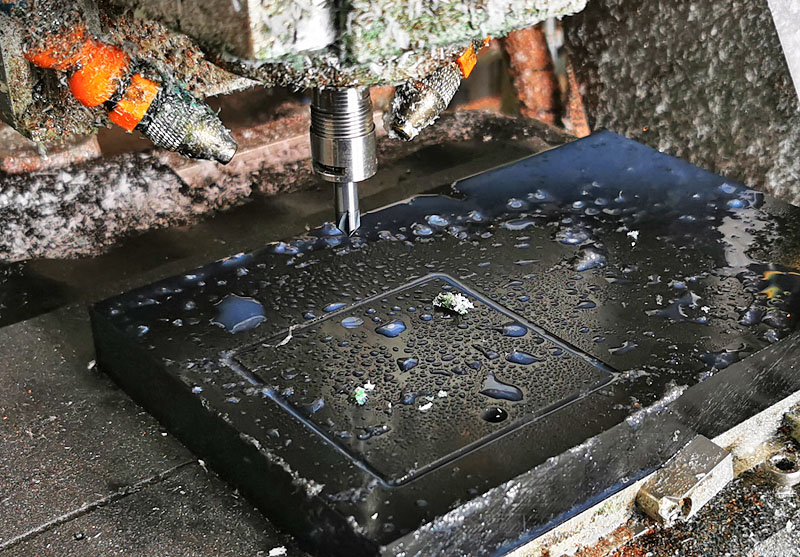

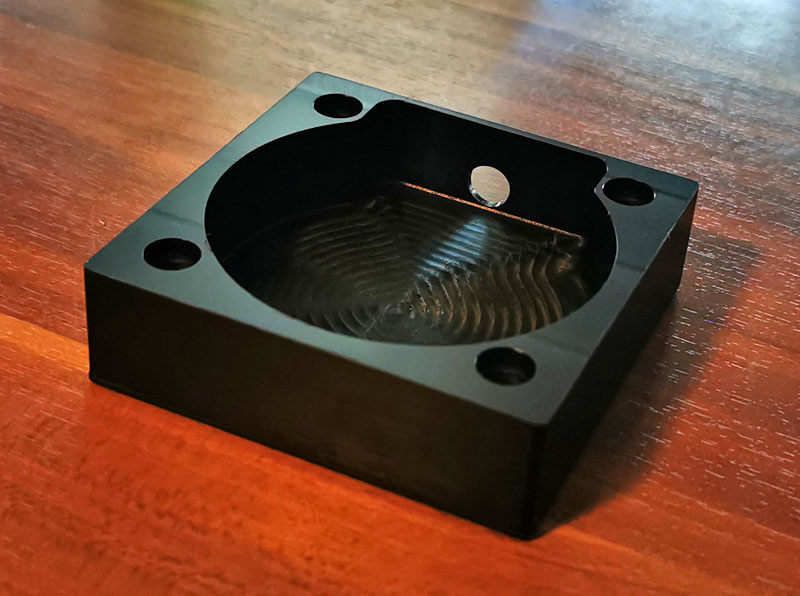

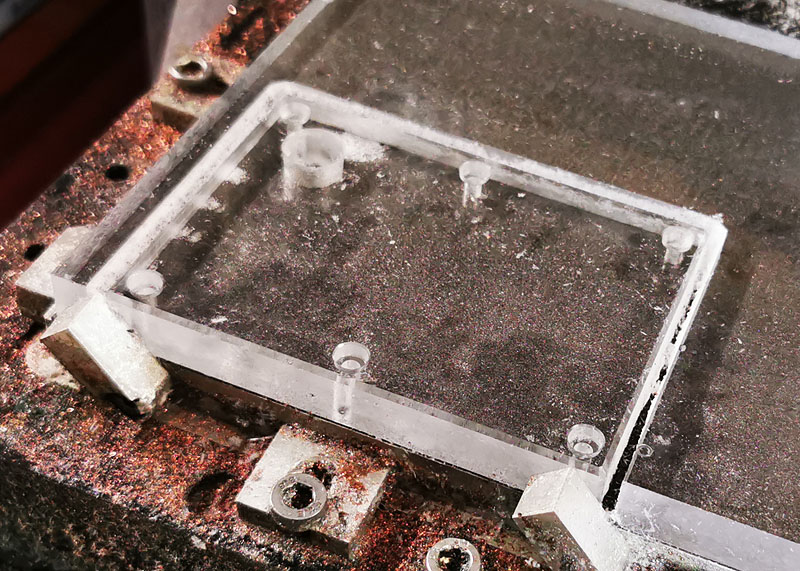

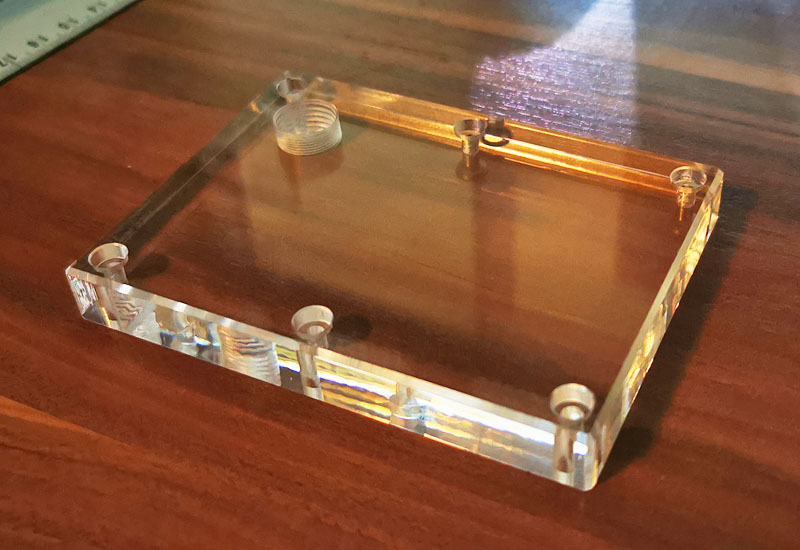

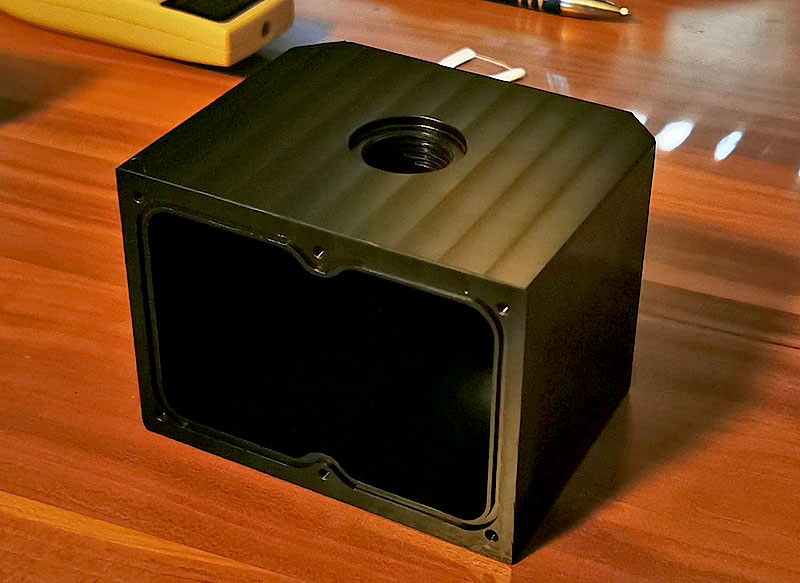

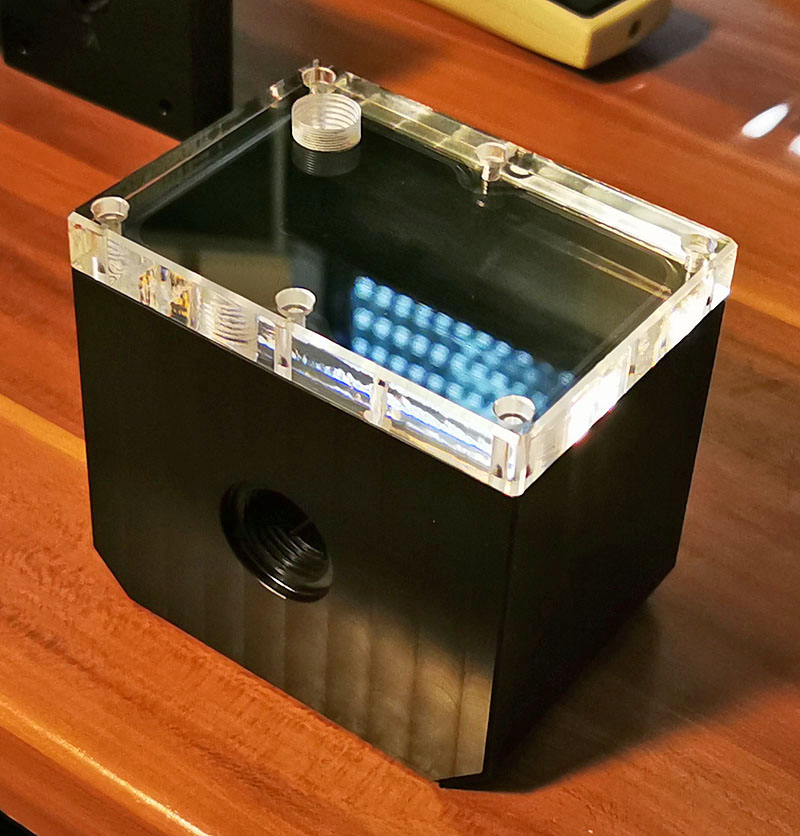

Gestern einige Arzttermine gehabt. Da machte es Sinn mal die Teile zu fräsen. Neben den Räumen des AGB's war der längste Code 9min. Das passt. 4 von 5 Teile sind fertig. Ich muss für die aktuelle Kühlerproduktion morgen noch einiges vorbereiten. Da fräse ich Teil 5 vermutlich gleich mit. Fertigung des AGB's ging schmerzfreier als vermutet. Den Kühler fräse ich dann ab kommende Woche. Bilder wirds wohl aber erst geben wenn alle 50 Kühler fertig sind. Ergo nicht vor Juli.



[IMG]https://www.liquidextasy.de/files/rx580wak/milling_agb/1.jpg[/IMG]

[IMG]https://www.liquidextasy.de/files/rx580wak/milling_agb/2.jpg[/IMG]

[IMG]https://www.liquidextasy.de/files/rx580wak/milling_agb/3.jpg[/IMG]

[IMG]https://www.liquidextasy.de/files/rx580wak/milling_agb/4.jpg[/IMG]

[IMG]https://www.liquidextasy.de/files/rx580wak/milling_agb/5.jpg[/IMG]

[IMG]https://www.liquidextasy.de/files/rx580wak/milling_agb/6.jpg[/IMG]

[IMG]https://www.liquidextasy.de/files/rx580wak/milling_agb/7.jpg[/IMG]

[IMG]https://www.liquidextasy.de/files/rx580wak/milling_agb/8.jpg[/IMG]

[IMG]https://www.liquidextasy.de/files/rx580wak/milling_agb/9.jpg[/IMG]

[IMG]https://www.liquidextasy.de/files/rx580wak/milling_agb/10.jpg[/IMG]

[IMG]https://www.liquidextasy.de/files/rx580wak/milling_agb/11.jpg[/IMG]

[IMG]https://www.liquidextasy.de/files/rx580wak/milling_agb/12.jpg[/IMG]

[IMG]https://www.liquidextasy.de/files/rx580wak/milling_agb/13.jpg[/IMG]

[IMG]https://www.liquidextasy.de/files/rx580wak/milling_agb/14.jpg[/IMG]





Gruß Marc



[SaxnPaule]

Schade, ich seh keine Bilder.



[al_]

Ja, das Forum ist umständlich. Man kann die nicht auf eigenen Servern hochladen. Wird nicht angezeigt. Völliger Nonsense. Geht jetzt aber.



[Qualla]

Gefällt mir gut!
Ich freu schon auf die Bilder, sobald alles fertig ist.



[minimii]

Cool

@al_ Du BIST quasi liquidextasy ?
Sry für die doofe Frage



[al_]

@ minimii:
ja ich bin liquidextasy.de
Über die Firma bitte nur außerhalb des Forums schreiben. Ich bin als Privatuser hier unterwegs.
Man kann mich jeder Zeit kontaktieren.

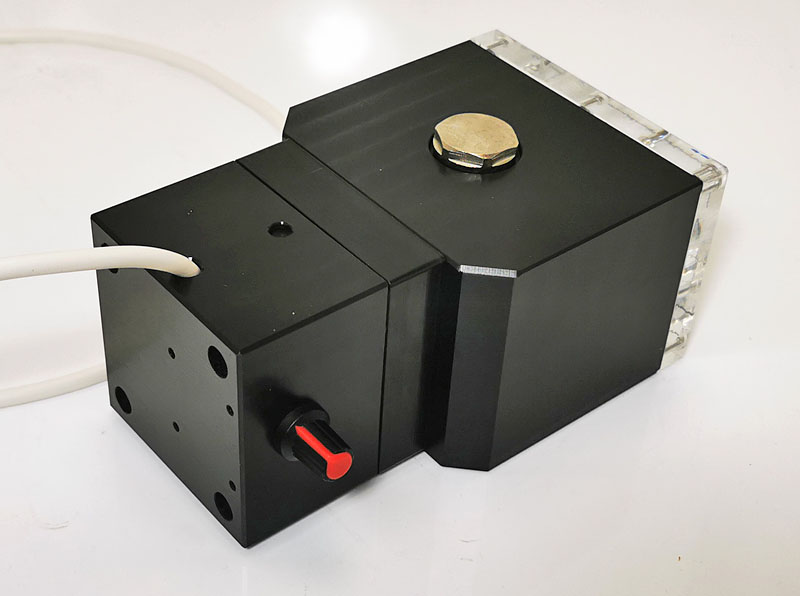

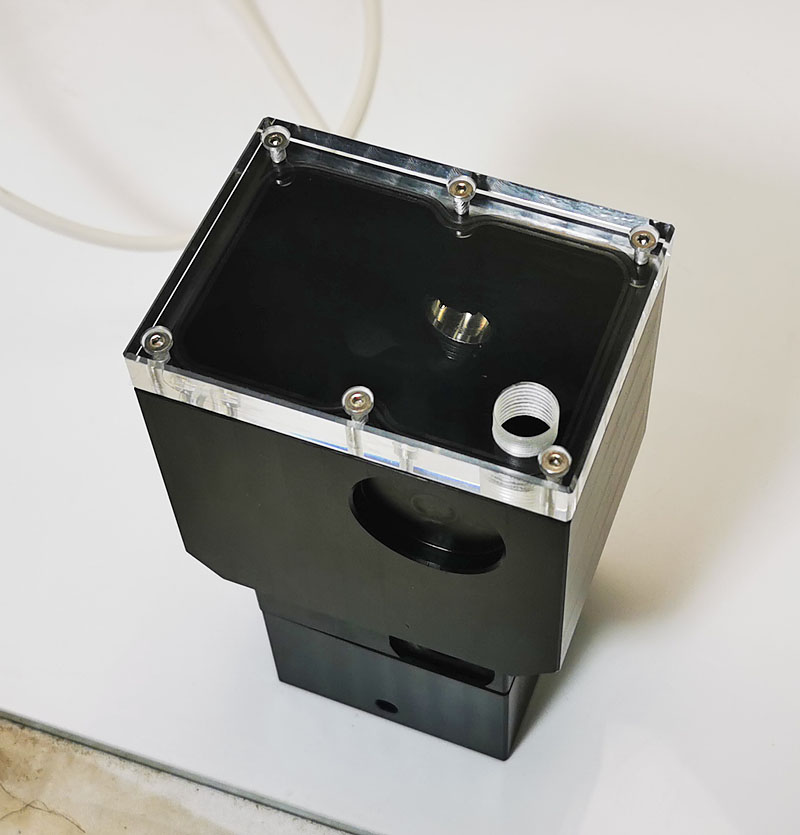

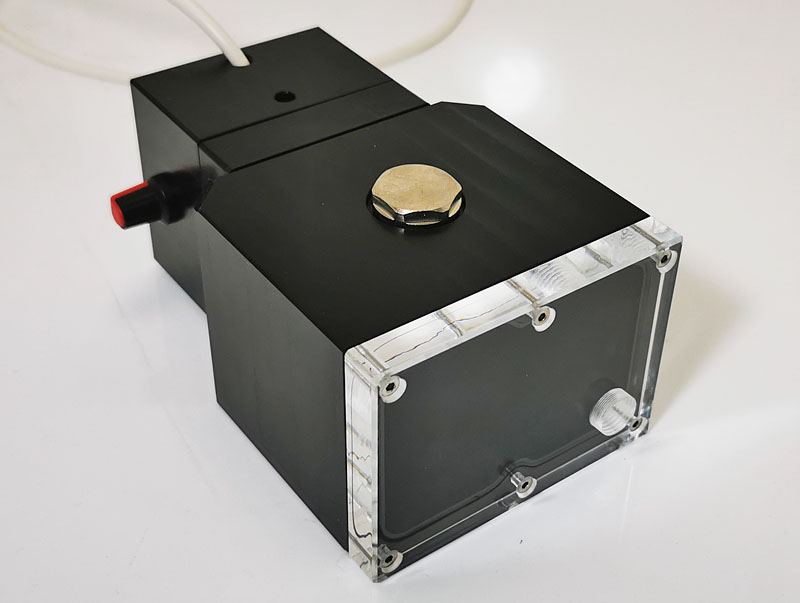

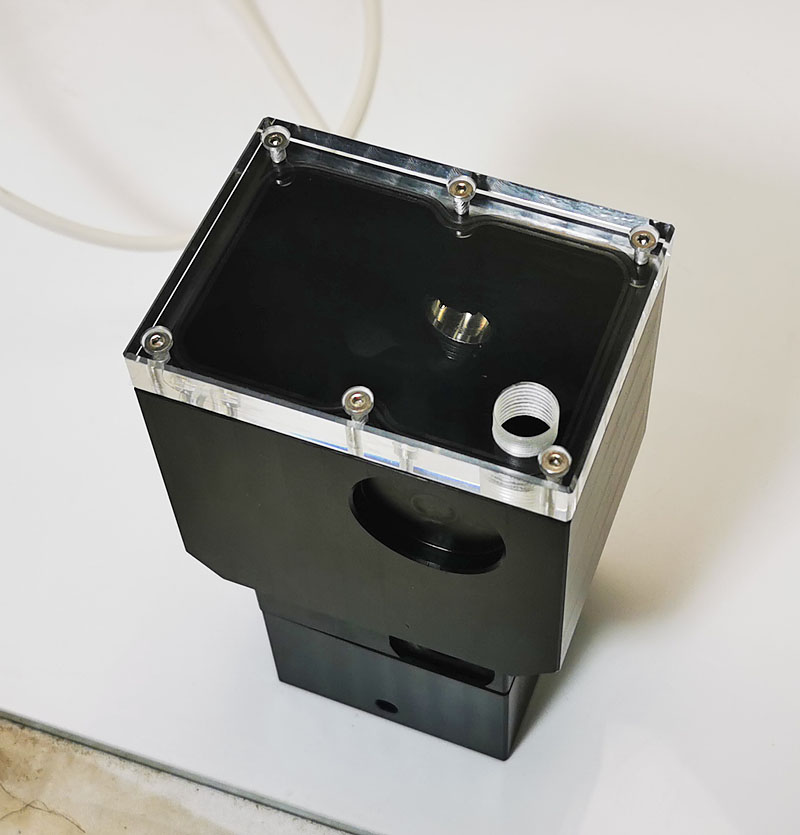

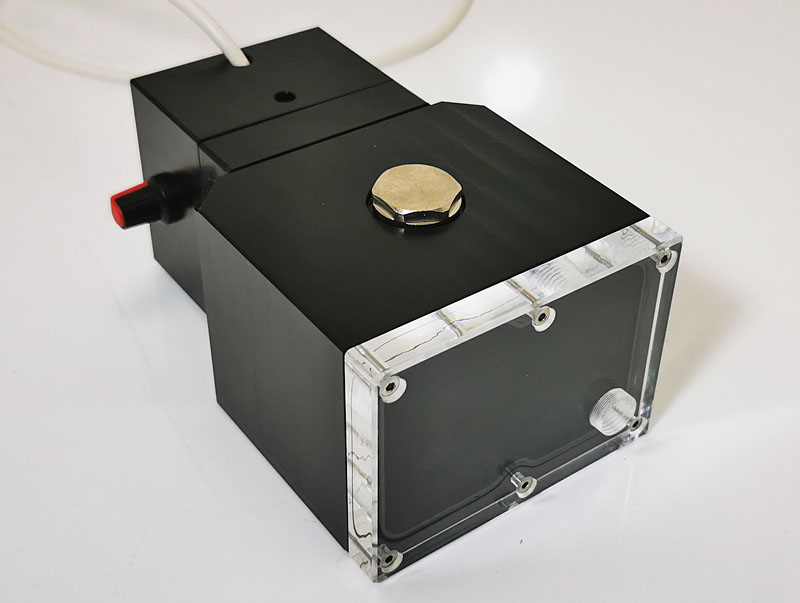

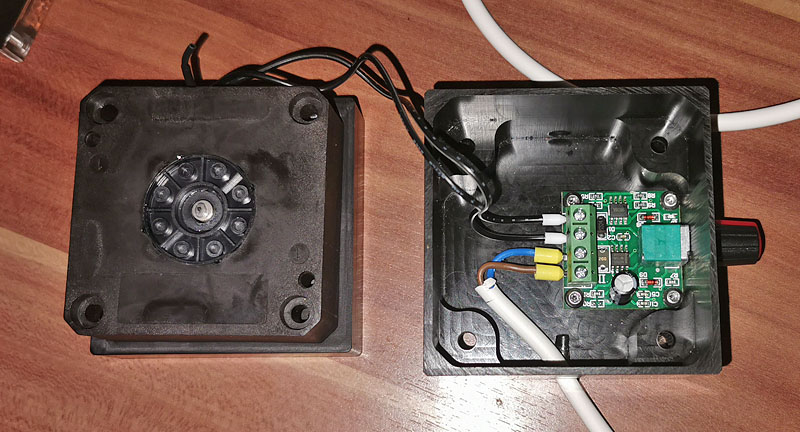

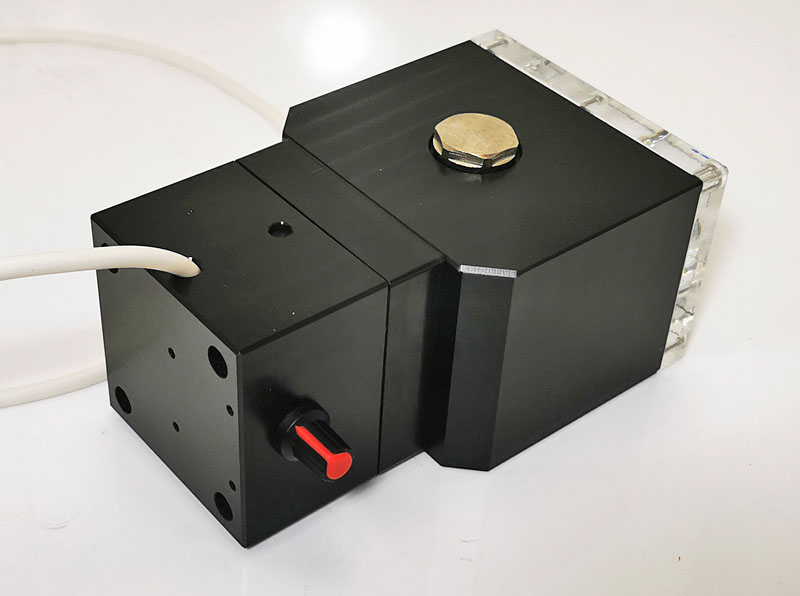

Gestern gabs wieder viele Bürotätigkeiten, dennoch habe ich das letzte Teil gefräßt, alles elektrisch verbunden und montiert.

Ich warte jetzt noch auf 1Stk. G1/4 Rohrnippel. Wenn der da ist, kann ich den Trümmer mit den Radi verbinden und werde mich zwischen durch mal um die Gehäusedurchführung kümmern. Vermutlich aus 20mm Pom Schwarz.



Manchmal hab ich echt vor mir selber Angst. Passt alles 100% und läuft auch noch. Wenn mal alles so gut klappen würde...

Naja, Dichtheitstest folgt kommende Woche... ... Achja, jetzt wo du's sagst... Ne Zugentlastung wäre echt cool gewesen...
Bin mal gespannt wie lange Alphacool braucht um das zu kopieren. Oder andere Chinahersteller.



[al_]

Gehäusedurchführung ist gefräßt. Nippel ist gekommen und Gewinde verlängert.


[IMG]https://www.liquidextasy.de/files/rx580wak/20.jpg[/IMG]



[al_]

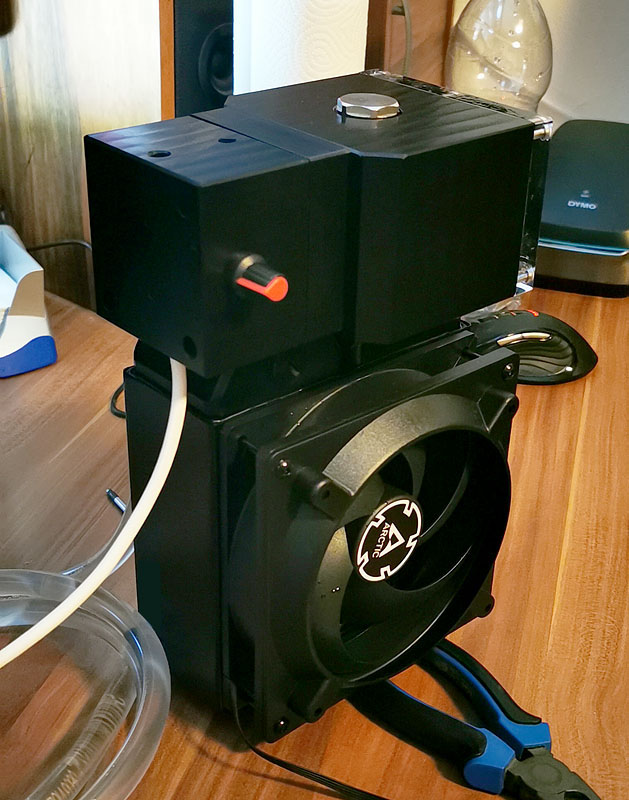

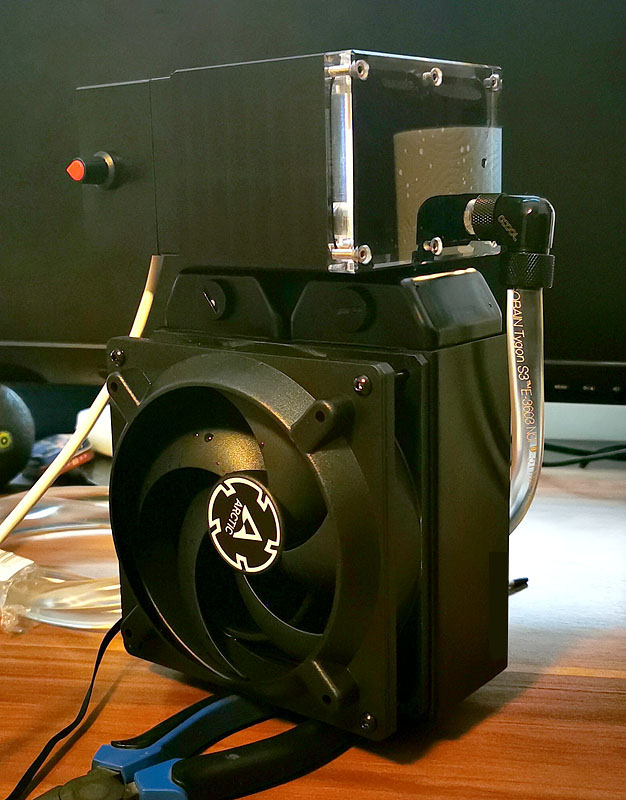

Inzwischen habe ich mal den Radi montiert und eine Dichtheitsprobe gemacht. Funzt problemlos.

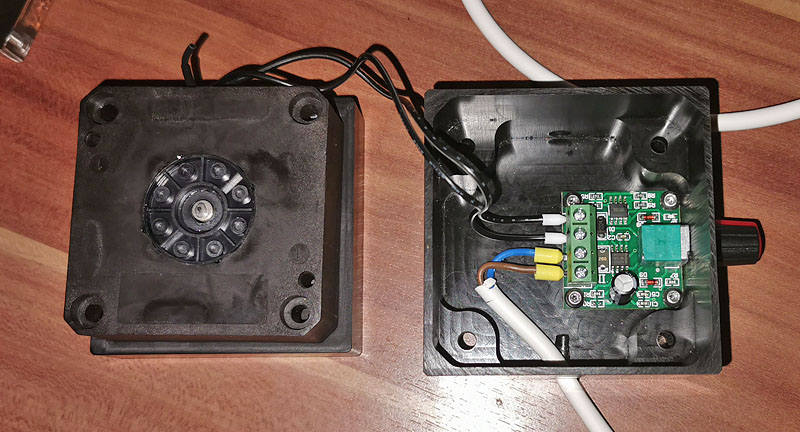

Allerdings lässt sich die Pumpe nicht steuern. Da muss ich nochmal ran. Außerdem klackert die Pumpe.

Ich muss den Pumpendeckel mal demontieren und vermessen. Vielleicht ist die eine oder andere Tasche zu groß gefräßt.

Des weiteren ist der Adapter des Lüfters in Sachen Montage Nonsense. Die Materialstärke ist zu gereing.

Vermutlich werde ich mir da einen eigenen Adapter drucken/fräsen müssen. Schauen wir mal.

[IMG]https://www.liquidextasy.de/files/rx580wak/21.jpg[/IMG]
[IMG]https://www.liquidextasy.de/files/rx580wak/22.jpg[/IMG]
[IMG]https://www.liquidextasy.de/files/rx580wak/23.jpg[/IMG]



[al_]

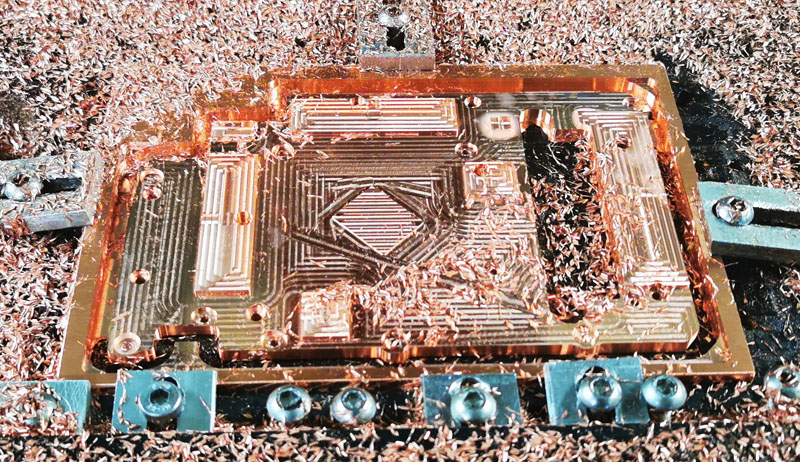

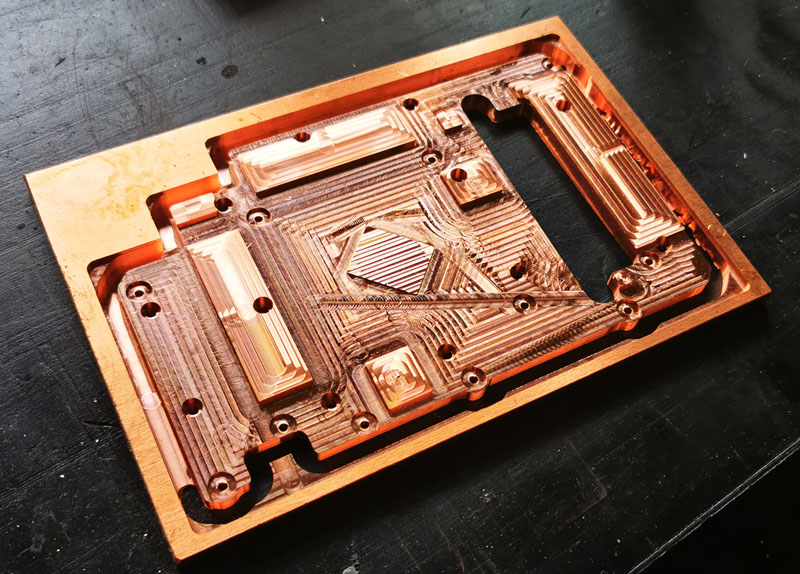

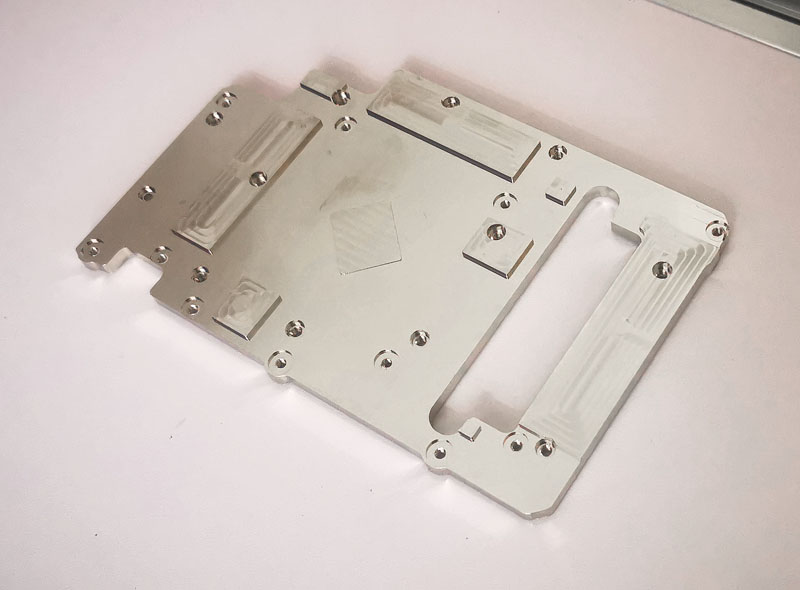

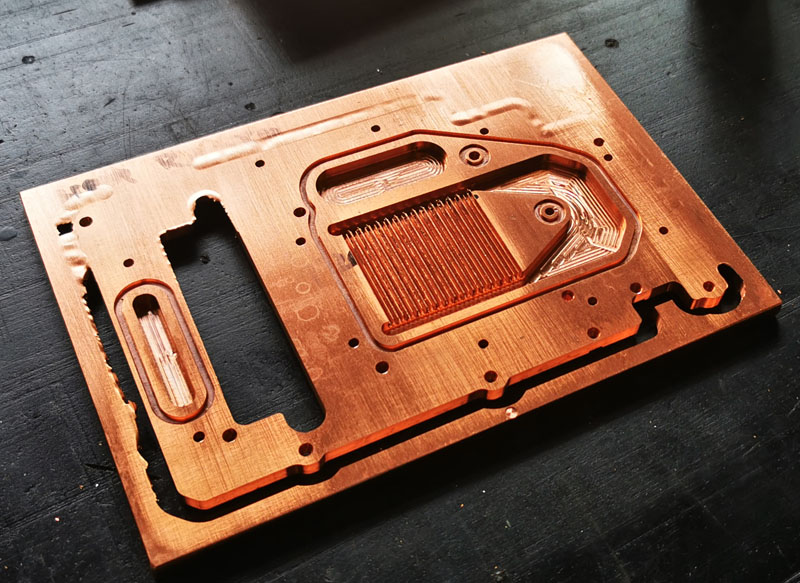

Bodenplatte des Grafikkarten Wasserkühlers ist gefräßt. Kunststoffe dauert noch ne Weile. Vacuumtisch is durch und ich kriege in 2 Wochen erst wieder Alu :-(
[IMG]https://www.liquidextasy.de/files/rx580wak/cooler/1.jpg[/IMG]
[IMG]https://www.liquidextasy.de/files/rx580wak/cooler/2.jpg[/IMG]



[al_]

Hi,

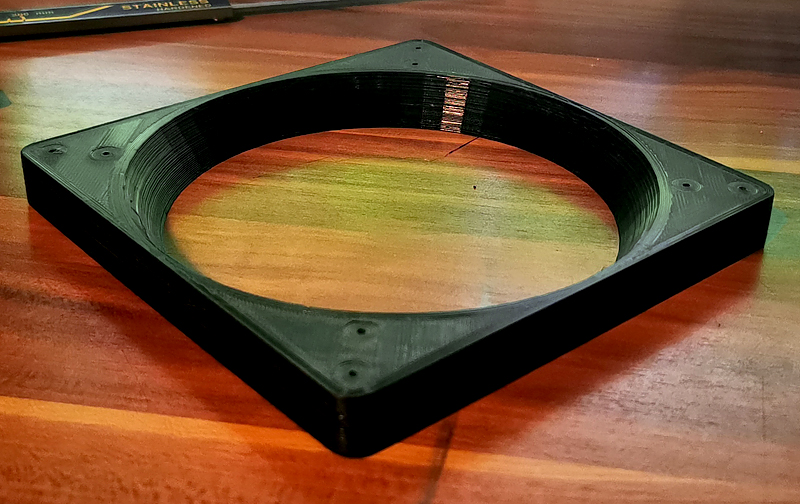

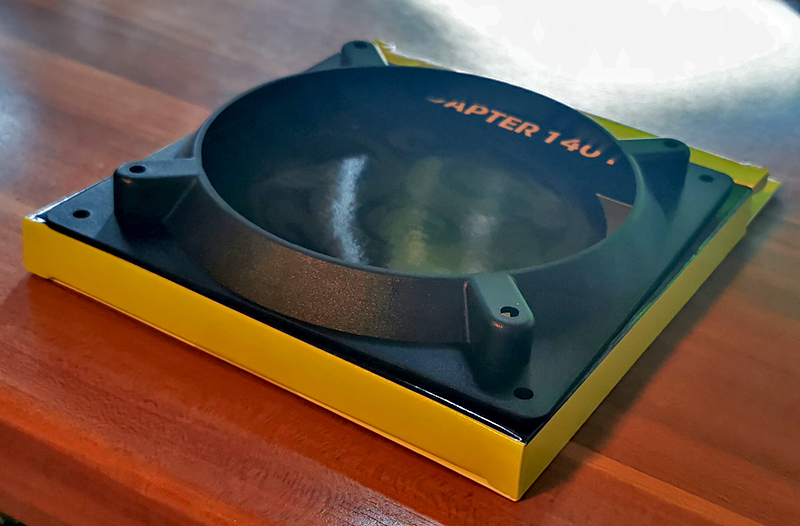

da es keinen vernünftigen Lüfteradapter von 120 auf 140 gibt, habe ich mir mal einen gedruckt. Sieht zwar nicht bombe aus, aber das Ding hält wenigstens.

[IMG]https://www.liquidextasy.de/files/rx580wak/25.jpg[/IMG]



[omaschabubu]

Verrückt & geiles Projekt, was ich mich aber Frage, wieso für seine so alte GPU ?



[al_]

Naja, die is ziemlich laut hehe.
Mal sauber gemacht. Sie schlimmer aus als es ist hehe
[IMG]https://www.liquidextasy.de/files/rx580wak/26.jpg[/IMG]
[IMG]https://www.liquidextasy.de/files/rx580wak/27.jpg[/IMG]



[minimii]

Hauptsache gibt keinen Kurzschluss ^^



[al_]

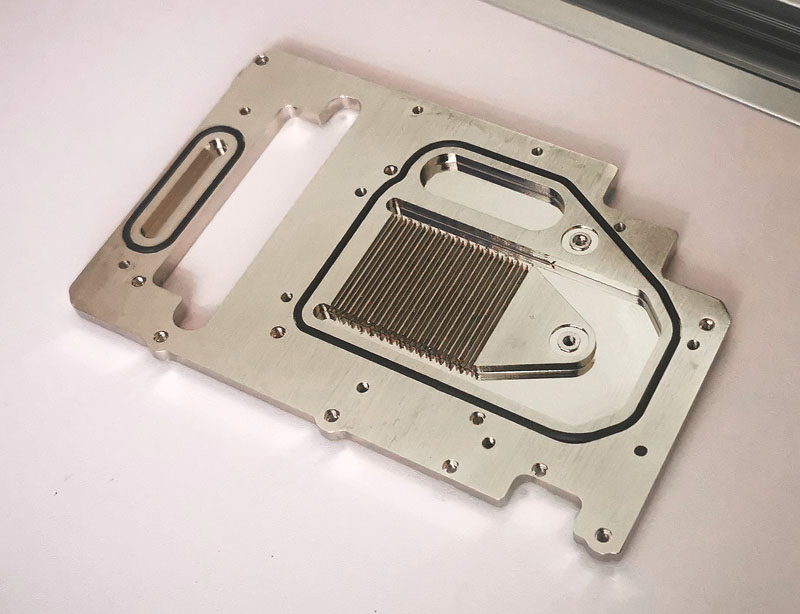

Die Bodenplatte ist inzwischen beim Nickler und sollte im laufe der Woche vernickelt werden.
Wann ich wieder Teile eloxieren lasse weiß ich nicht. Ich müsste noch einige Aluteile fräsen, allerdings habe ich dafür aktuell keine Zeit :-(

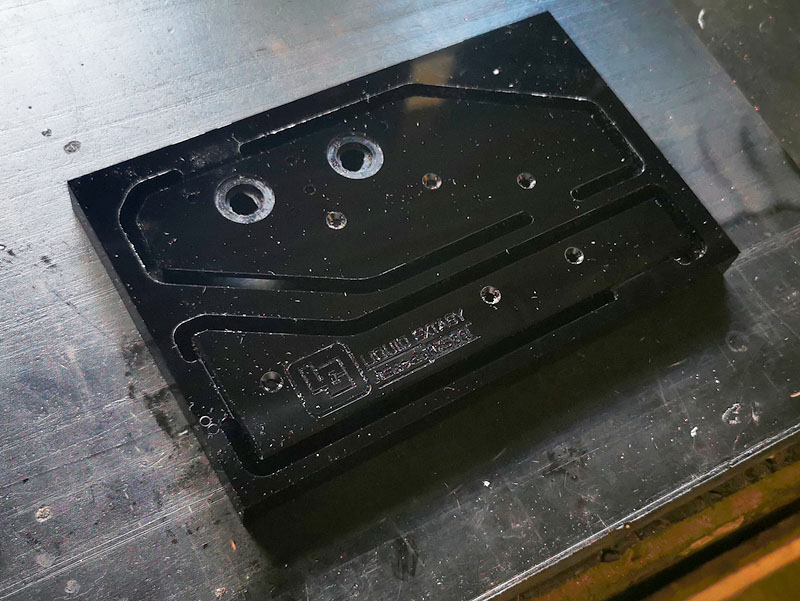

Aktuell muss ich noch den Plexideckel und die Anschlussterminals fräsen. Dann sollte ich erstmal alles gefräßt haben und muss mir nen Kopf
über das Design des Windows machen. Es dauert ergo noch ein wenig.
[IMG]https://www.liquidextasy.de/files/rx580wak/cooler/3.jpg[/IMG]
[IMG]https://www.liquidextasy.de/files/rx580wak/cooler/4.jpg[/IMG]
[IMG]https://www.liquidextasy.de/files/rx580wak/cooler/5.jpg[/IMG]
[IMG]https://www.liquidextasy.de/files/rx580wak/cooler/6.jpg[/IMG]



[andi_sco]

Ja, das Forum ist umständlich. Man kann die nicht auf eigenen Servern hochladen. Wird nicht angezeigt. Völliger Nonsense. Geht jetzt aber.

Könntest du die Bilder mal vernünftig einfügen?
Please



[al_]

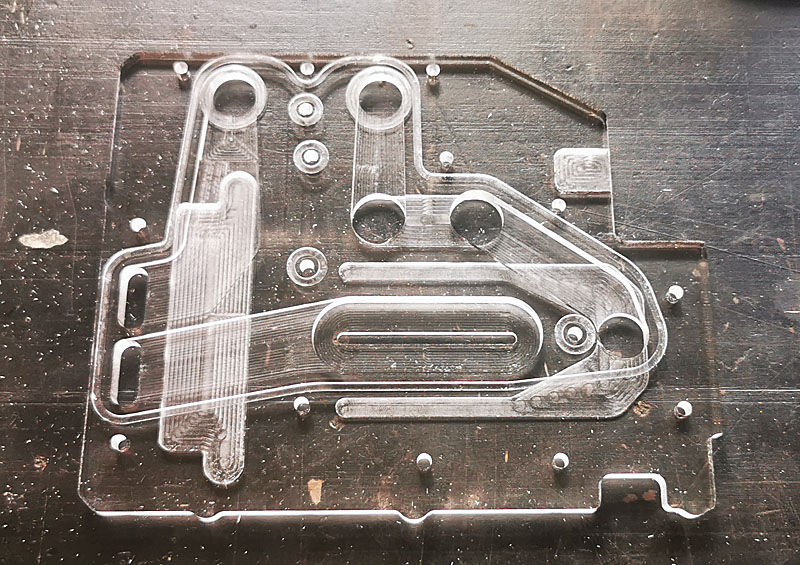

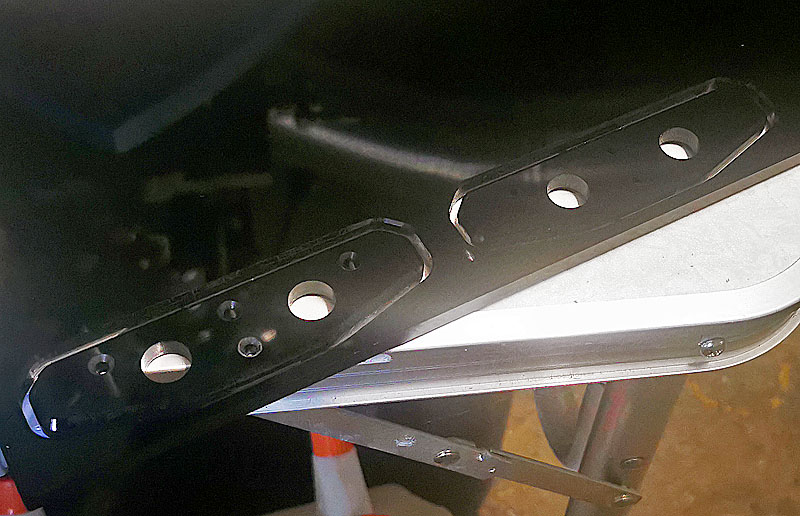

Und die letzten Acrylglasteile. Kommende Woche werde ich alles reinigen. Und dann zusammen bauen.

[IMG]https://www.liquidextasy.de/files/rx580wak/cooler/7.jpg[/IMG]

[IMG]https://www.liquidextasy.de/files/rx580wak/cooler/8.jpg[/IMG]

Ergänzung (28. August 2022)

Ergänzung (28. August 2022)

Ui, Bodenplatte ist ja auch noch vernickelt.



[al_]

Die Kunststoffteile wurden gestern auch nachbearbeitet. Ich mache heute noch ein paar Düsenplatten schick und ab kommende Woche wird für ein paar Tage alles gereinigt.
Ca 100Kilo Kupfer und 30ilo Kunststoffe. Die Acrylglasteile für den Kühler passen schonmal sehr gut :-)



[al_]

So, die Gravuren sind alle ausgelegt und als nächstes stehen etwa 150 Dichtungen an die geklebt werden müssen...
Der Kühler für dieses Projekt ist an sich so gut wie fertig. Am Anschlussterminal fehlen noch 3Stk. M3x25 Schrauben die ich nicht vorrätig habe. Habe mir mal ne Hand voll bestellt. Sollte nächste Woche kommen. Dann könnte eigentlich schon alles fertig gemacht werden. Allerdings nee. Die Backplate ist noch nicht eloxiert. Sofern sich keiner bereit erklärt ein Einzelteil zu eloxieren, solange wird der Kühler nicht verbaut. Unterm Strich bedeutet es das dieses Projekt frühestens im März kommenden Jahres abgeschlossen werden kann. Ich muss noch einige Teile fräsen zum eloxieren wofür ich die nächste Monate keine Zeit habe...

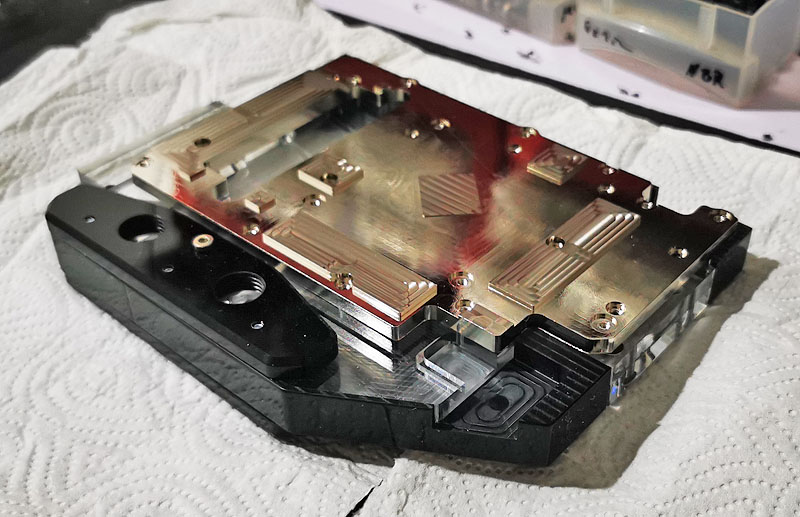

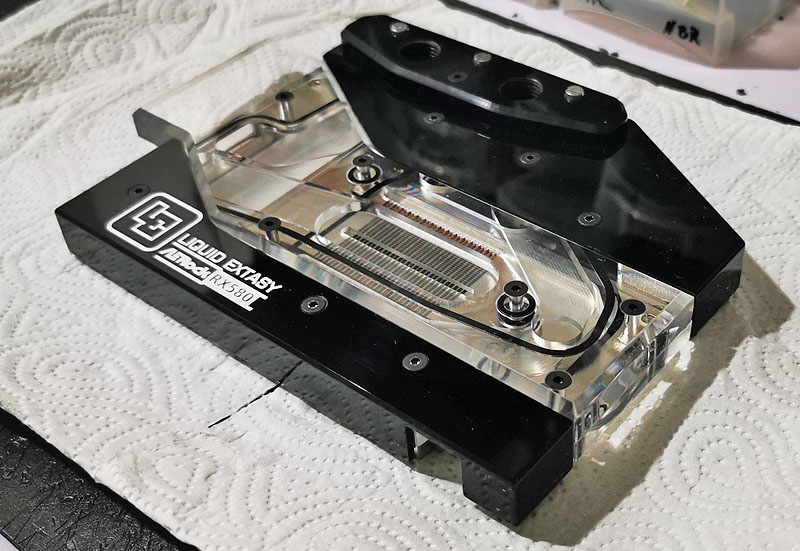

Naja, erstmal 2 Pix vom zusammen gebauten Kühler

[IMG]https://www.liquidextasy.de/files/rx580wak/cooler/12.jpg[/IMG]
[IMG]https://www.liquidextasy.de/files/rx580wak/cooler/13.jpg[/IMG]



[al_]

Hi,

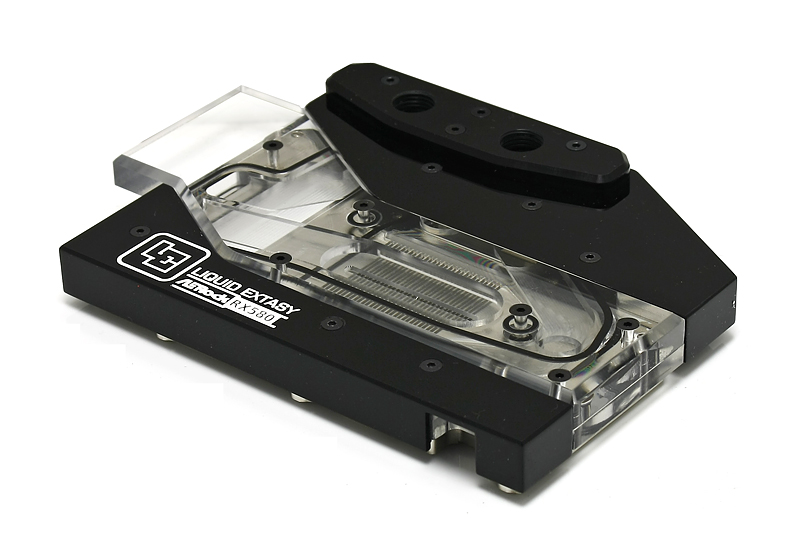

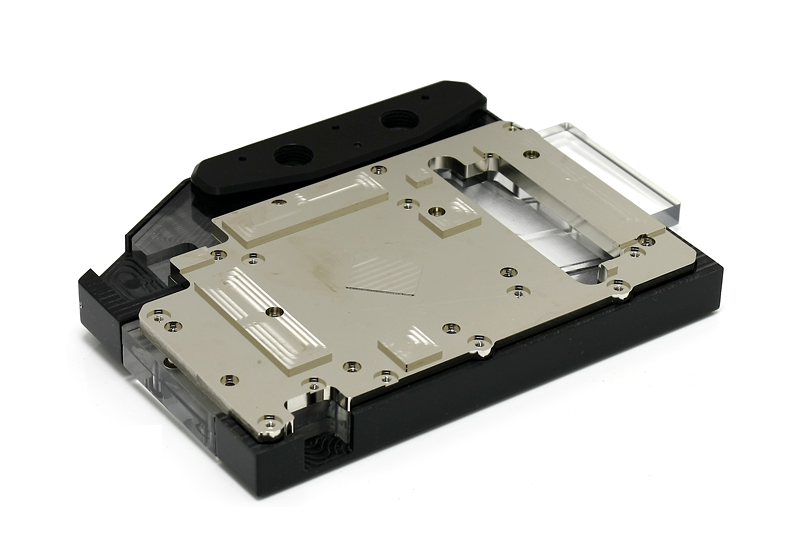

die Schrauben sind angekommen und der Kühler wurde mit der DSLR in einer Softbox fotografiert. Sieht schon ein bisschen besser aus :-)
Muss jetzt nur noch die Nummer mit den eloxieren klären... Penne jetzt wieder ein paar Wochen verstärkt in der Werkstatt und habe nach Monaten mal wieder gezockt.
Furchtbar der Krach der RX580. Echt furchtbar. Die lauteste Karte die ich je hatte... ... Naja, is bald Schluss damit.

Des weiteren habe ich mich dazu entschlossen nun doch ein Gehäusewechsel vorzunehmen sofern ich etwas gesponsert bekomme. Ab März 2023 werde ich etwas Zeit haben für einen Mod.
Da sich inzwischen auch ein Sponsor für Plexi gefunden hat, sollte das finanziell tragbar werden. Fräser aus China kosten ja nicht viel... Cnc's sind ohne hin bezahlt und da.
Ab Dezember beginnt die Reha. Und wenn ich bis dahin das neue Case vermessen habe, kann ich in der Reha ohne Probleme den Mod in CAD planen. Aber bis dahin fließt noch viel Wasser die Elbe langrunter.

Erstma pix.

[IMG]https://www.liquidextasy.de/files/rx580wak/cooler/14.JPG[/IMG]
[IMG]https://www.liquidextasy.de/files/rx580wak/cooler/15.JPG[/IMG]



[andi_sco]

Schick, Schick👍
