[ZeroCoolRiddler]

So ist das auch gemeint
Nehmen wir an, du setzt im Bios die VDDG auf 1,2v (NICHT machen! Nur als Beispiel gedacht!!!) und die SOC auf 1,06v, bleibt die VDDG 40mv unterhalb der SOC, also bei ~1,02v.
Hebst du die SOC dann an auf 1,12v (zB in Windows), wird auch die VDDG mit angehoben auf 1,08v.



[bananenmann73]

VDDG kann nicht höher wie SOC liegen und liegt max 40mv unterhalb dieser, egal was du einstellst. Und da würde ich auch die Ursache vermuten.
Die 1,025v SOC ist für 4xDR schon verdammt niedrig. Geh mal auf 1,1v (Standard) zurück, und probier wie das System dann reagiert.

Sorry, habe mich hier vertippt. Wusste aus einem Youtube-Gigabyte-Bios Video, dass VDDG angeblich automatisch immer 50mv unter VSOC liegt, deshalbt habe ich VSOC auf 1,125V gestellt (und nicht 1,025V ... Tippfehler wie gesagt), damit es mit meinem VDDG-Wert passt. Nochmal die richtigen Werte:

VSOC = 1.125V
VDIMM = 1,410V (in HWiNFO = 1,428V)
VDDG = 1.065V
VDDP = 1.075V



[ZeroCoolRiddler]

Dann probier die VDDP zu senken, weniger ist mehr.



[der-junge]

@ZeroCoolRiddler

das letzte Setting ist jetzt bei 11000%, scheint also zu laufen.

Geht dann in Sachen Timing noch was? oder ist 3800 cl18 am Ende bei mir?

Dann könnten wir vielleicht nochmal nach meinem 3733er Setting schauen



[ZeroCoolRiddler]

Gingen die 3733 denn mit CL16 bei dir? Wenn nicht -> 3800 CL18

Was sagt Aida bezüglich Latenz?



[bananenmann73]

@ZeroCoolRiddler
Sind denn diese ominösen Neustarts, die vielleicht einmal alle 3 Wochen im Idle auftreten überhaupt ein Anzeichen, dass was mit den Spannungen nicht stimmt? Könnte ja auch ein Windows-Problem sein?!

Und sind diese Spannungen auf Dauer zu hoch - oder in einem vertretbaren Bereich? Mit niedrigeren Spannungen hatte ich immer in einem der vielen Tests Abbrüche bzw. Fehler...



[ZeroCoolRiddler]

Jein, schlimm wird das wohl noch nicht sein, aber ich persönlich würde die Grenze bei 1,05v VDDG und 1,1v VDDP setzen.

Stell auch ruhig nochmal dein aktuelles Setup ein, vielleicht fällt jemand da was auf was stören könnte.



[der-junge]

jo das ging, dieses Setting ist Aida Stabil und hatte ich beim RC Memtest bei 6k% abgebrochen weil keine Zeit mehr:

Spoiler: Settings

DRAM Frequency​	3733​
FCLK Frequency​	1866​
​	​
Voltage Setting​	​
CPU Core Voltage​	Auto​
CPU NB/Soc Voltage​	1,100​
VDDP Voltage​	0,855​
VDDG CCD Voltage​	0,950​
VDDG IOD Voltage​	0,950​
DRAM Voltage​	1,440​
​	​
Main Timing​	​
command Rate​	Gear Down Mode​
tCL​	16​
tRCDRD​	19​
tRCDWR​	16​
tRP​	20​
tRAS​	32​
​	​
Sub Timing​	​
tRC​	52​
tRCPage​	Auto​
TRFC1/2/4​	Auto​
tRFC1​	485​
tRFC2​	Auto​
tRFC4​	Auto​
tWR​	14​
tWTRS​	4​
tWTRL​	12​
tRRDS​	6​
tRRDL​	8​
tRTP​	12​
tFAW​	24​
tCWL​	14​
tCKE​	1​
​	​
Turn Around Timing​	​
tRDRDSCL​	4​
tRDRDSC​	1​
tRDRDSD​	5​
tRDRDDD​	5​
tWRWRSCL​	4​
tWRWRSC​	1​
tWRWRSD​	7​
tWRWRDD​	7​
tRDWR​	10​
tWRRD​	2​
​	​
Misc Item​	​
Gear Down Mode​	Auto​
Power Down Enable​	Disabled​
BangGroupSwap​	Disabled​
BangGroupSwapAlt​	Enabled​
​	​
On-Die Termination​	​
ProcODT​	53,3​
RttWr​	off​
RttNom​	34​
RttPark​	40​
​	​
CAD Bus Drive Strength​	​
ClkDrvStren​	24​
AddrCmdDrvStren​	24​
Cs0dtDrvStren​	24​
CkeDrvStren​	24​

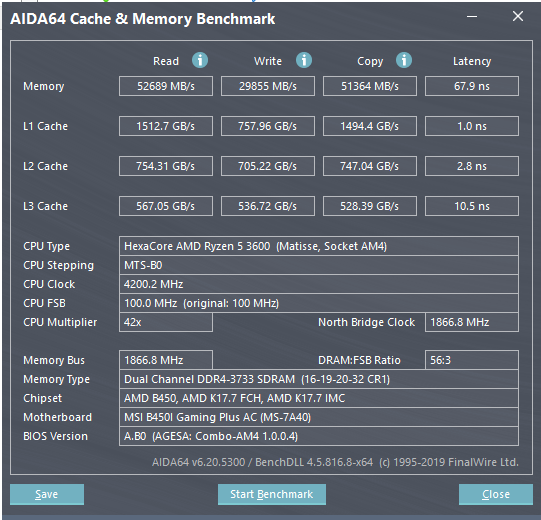

und hier die Benches von beiden Settings:



[ZeroCoolRiddler]

Hast du die 3800 CL16 mal mit 900mv VDDP probiert?



[der-junge]

habe ich jetzt gerade eben gemacht, läuft nicht, stürzt nach 3min ab. Habe auch 1,05v VDDG und 1,1v VDDP probiert, da kommt direkt nach 40 Sekunden Fehler. Heut nachmittag mit den alten Spannungen lief das noch 5 min.


Habe das Setting aus Post 20031 probiert.


habe nochmal mit den alten Spannungen gegengeprüft, läuft wieder 5min, scheint als wäre mehr Spannung schlecht.



[bananenmann73]

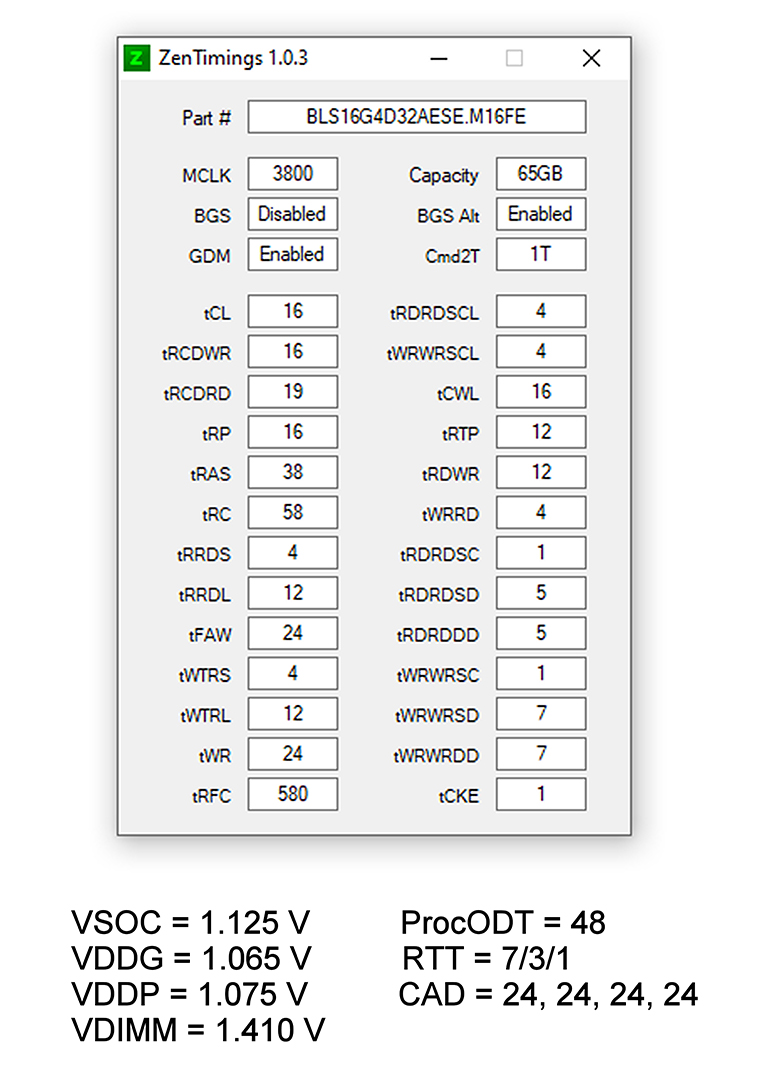

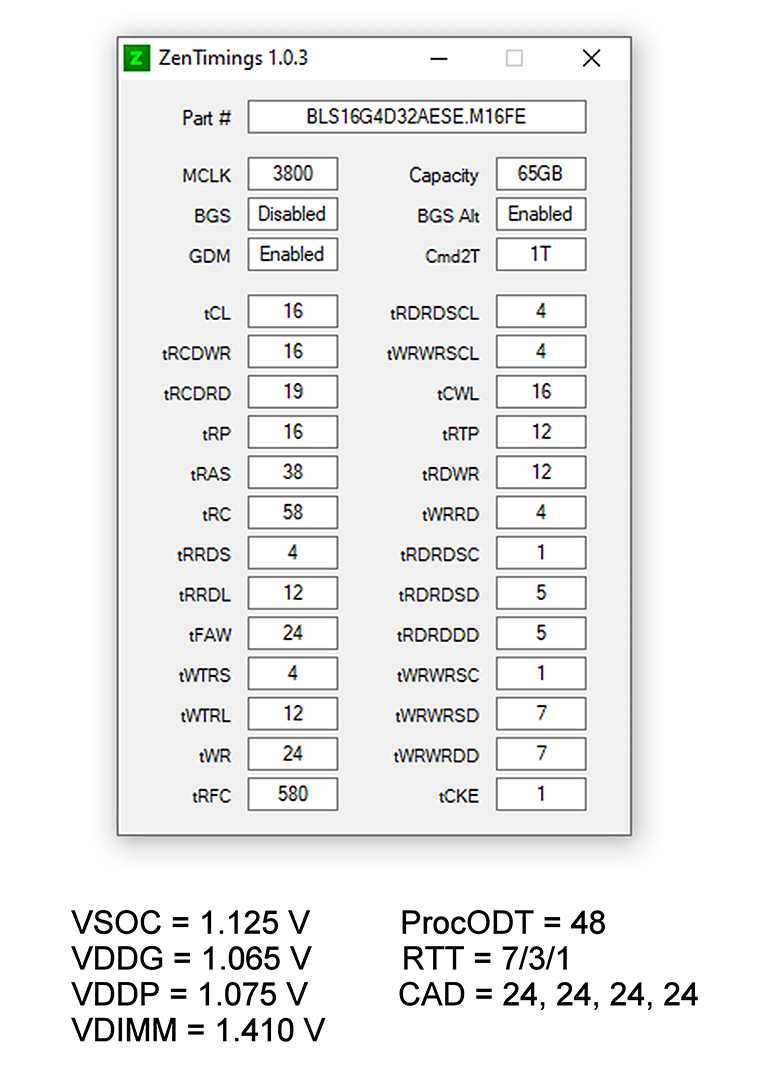

Mein Setup ist in der Signatur ersichtlich. Hier die Timings:



Habe jetzt mal Probeweise auf VDDG = 1.050V und VDDP = 1.060V gesenkt...



[ZeroCoolRiddler]

@der-junge
Kein Beinbruch. Ich würde bei 3800 CL18 bleiben und da weiter die Timings straffen.

tRFC sollte Richtung 485 noch funktionieren, das dürfte die Latenz noch etwas drücken.
Die anderen Empfehlungen für's Bios hast du bereits eingestellt?



[der-junge]

@ZeroCoolRiddler
welche Anderen Empfehlungen konkret meinst du?
die aktuellen Einstellungen ind so:

Spoiler: Settings

DRAM Frequency​	3800​
FCLK Frequency​	1900​
​	​
Voltage Setting​	​
CPU Core Voltage​	Auto​
CPU NB/Soc Voltage​	1,100​
VDDP Voltage​	0,855​
VDDG CCD Voltage​	0,950​
VDDG IOD Voltage​	0,950​
DRAM Voltage​	1,440​
​	​
Main Timing​	​
command Rate​	Gear Down Mode​
tCL​	18​
tRCDRD​	19​
tRCDWR​	20​
tRP​	21​
tRAS​	38​
​	​
Sub Timing​	​
tRC​	60​
tRCPage​	Auto​
TRFC1/2/4​	Auto​
tRFC1​	500​
tRFC2​	Auto​
tRFC4​	Auto​
tWR​	12​
tWTRS​	4​
tWTRL​	12​
tRRDS​	5​
tRRDL​	7​
tRTP​	12​
tFAW​	24​
tCWL​	18​
tCKE​	1​
​	​
Turn Around Timing​	​
tRDRDSCL​	4​
tRDRDSC​	1​
tRDRDSD​	5​
tRDRDDD​	5​
tWRWRSCL​	4​
tWRWRSC​	1​
tWRWRSD​	7​
tWRWRDD​	7​
tRDWR​	9​
tWRRD​	2​
​	​
Misc Item​	​
Gear Down Mode​	Auto​
Power Down Enable​	Disabled​
BangGroupSwap​	Disabled​
BangGroupSwapAlt​	Enabled​
​	​
On-Die Termination​	​
ProcODT​	53,3​
RttWr​	off​
RttNom​	off​
RttPark​	48​
​	​
CAD Bus Drive Strength​	​
ClkDrvStren​	24​
AddrCmdDrvStren​	24​
Cs0dtDrvStren​	24​
CkeDrvStren​	24​

tRFC 485 will er nicht...Cachte Test nach 20 Sec ein Fehler.
Scheint also schon ziemlich am Limit zu sein, sofern sonst nichtsmehr grob falsch eingestellt ist.

Dann würde ich jetzt noch bischen testen ob ich die vdim weiter runterbekomme.

Karhu ist jetzt über Nacht 21000% gelaufen mit dem geposteten Setting.



[Destyran]

ich habe leider immer noch random "nicht boots" seit ich auf Vollbestückung geupgraded habe. Zwar ziemlich selten aber gestern war es wieder soweit, obwohl ich dachte ich hätte es gefixed. Proc Odt liegt bei 32, rest Auto. Cad-Werte bei Auto-30-Auto-Auto. Damit fuhr ich bislang am besten. (Pc hat innerhalb einer Woche nur einmal nicht gebootet, beim 2. Versuch aber instant) Habe schon viele verschiedene Settings durchprobiert. Meine Frage wäre jetzt, ist 3600 Cl16 einfacher zu booten bezüglich der Widerstände etc? Benutze zurzeit das 3800er scharf preset von @ZeroCoolRiddler mit leicht erhöhter twr auf 18 weil das ein Kit nicht packt.

Edit: Vielleicht will mir @SV3N ja mal seine 3600er cl16 settings durchreichen und ich probier die einfach mal aus, das letzte bisschen Performance interessiert mich mittlerweile eh nicht mehr so stark



[Ostwolf89]

Du könntest vielleicht die presets für 3733MHz noch probieren, bevor du auf 3600MHz runter gehst. Ich habe die Wiederstände bei 3600 wie auch 3733MHz auf 24-24-24-24 gestellt gehabt. Aber das sieht ja irgendwie bei jedem anders aus. :s
Aber ich bekam leider nicht mal einen Boot auf 3800MHz :<

Edit: Ja leider :<, naja ich überlebs. Ich optimiere gerade eh mein Zweitsystem.
2600x mit 16GB ^^. Ich sitz da wenigstens nicht 4h dran um auf den RAM zu warten. q.q
Aktuell bin ich da aber noch relativ entspannt mit meinen 3200MHz.



[Destyran]

lag dann wahrscheinlich eher daran dass deine cpu die 1900 if nicht mitmacht denke ich



[Ostwolf89]

@ZeroCoolRiddler

Spoiler: Timings

Timings	3200MHz aktuell	dein Vorschlag
tCL	16​	16​
tRCDWR	16​	16​
tRCDRD	16​	19​
tRP	18​	20​
tRAS	32​	36​
tRC	54​	52​
tRRDS	6​	6​
tRRDL	8​	10​
tFAW	34​	36​
tWTRS	4​	4​
tWTRL	12​	12​
tWR	12​	12​
tRDRD SCL	4​	3​
tWRWR SCL	4​	3​
tRFC	560​	450​
tCWL	16​	16​
tRTP	8​	10​
tRDWR	7​	8​
tWRRD	1​	2​
tWRWR SC	1​	1​
tWRWR SD	7​	7​
tWRWR DD	7​	7​
tRDRD SC	1​	1​
tRDRD SD	5​	5​
tRDRD DD	5​	5​
tCKE	1​	1​
ProcODT	53​	​
SOC	1,1​	​
DRAM	1,43​	​
Termination
RTT-Nom	7​	​
RTT-WR	0​	​
RTT-Park	7​	​
cadbus
ClkDrv	24​	​
AddrCmdDrv	24​	​
CsOdtDrv	24​	​
CkeDrv	24​	​

Ich hab die aktuell eingestellten Timings mal mit deinen gegebenen verglichen.
tRC, tRFC, tWRWR SCL, tRDRD SCL könnte ich aktuell noch absenken im Vergleich zu deinen Timings.
Ich habe die Vermutung, dass CL14 vermutlich auch booten würde, das wird aber von den CAD-Werten abhängen.(?)

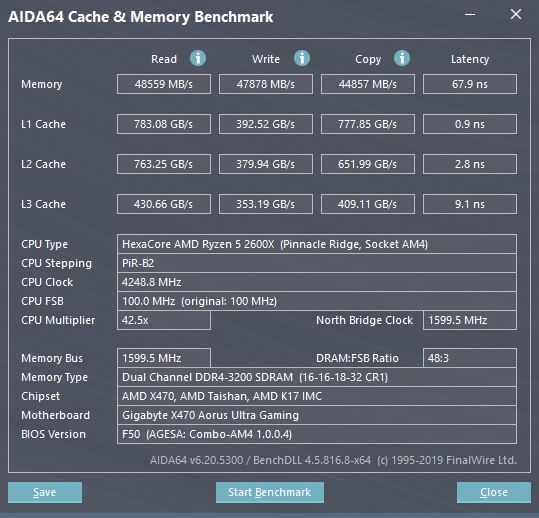

Aida sieht so aus:



[Ostwolf89]

Fehler gefunden für nicht bootendes CL14...

Termination
RTT-Nom	0
RTT-Wr	3
RTT-Park	1

Und wieder was gelernt. Danke an die Anleitung.



[Flynn82]

Und bei den meisten MSI vertauscht im UEFi



[Ostwolf89]

Ist kein MSI Board, aber kein schönes Gigabyte board q.q. (Aorus Ultra Gaming x470)
Aber ja ist mir beim arbeiten am r7 3700x schon aufgefallen.

Edit: RTT-Einstellungen gleicher Grund weshalb 3400MHz nicht bootete...
Haupttimings für 3400MHz erstmal auf 18-18-18-32-54.
Okay 1ismus Dram Calc in Sachen RTT nicht vertrauen x')
