Leserartikel AMD Ryzen - RAM OC Community

[Lord_Helmchen]

Hey, ich stelle mal meine Frage in diesen Sammelthread - in der Hoffnung, dass mir jemand helfen kann.

Mein System: ASUS ROG Strix B450-F Gaming, AMD Ryzen 5 3600, Gigabyte GeForce RTX 2070 Super

Nachdem ich mich an den CPU Tuning Guide aus dem Forum gehalten habe (PBO-Limits gesetzt sowie die CPU um -0,06875 undervolted) und auch meine Grafikkarte etwas OCed habe, wollte ich nun den RAM OCen.

Verbaut habe ich 4x8GB Corsair Vengeance RGB PRO 3200 CL16 (CMW16GX4M2C3200C16) mit Samsung B-Dies (K4A8G085WB-BCPB).

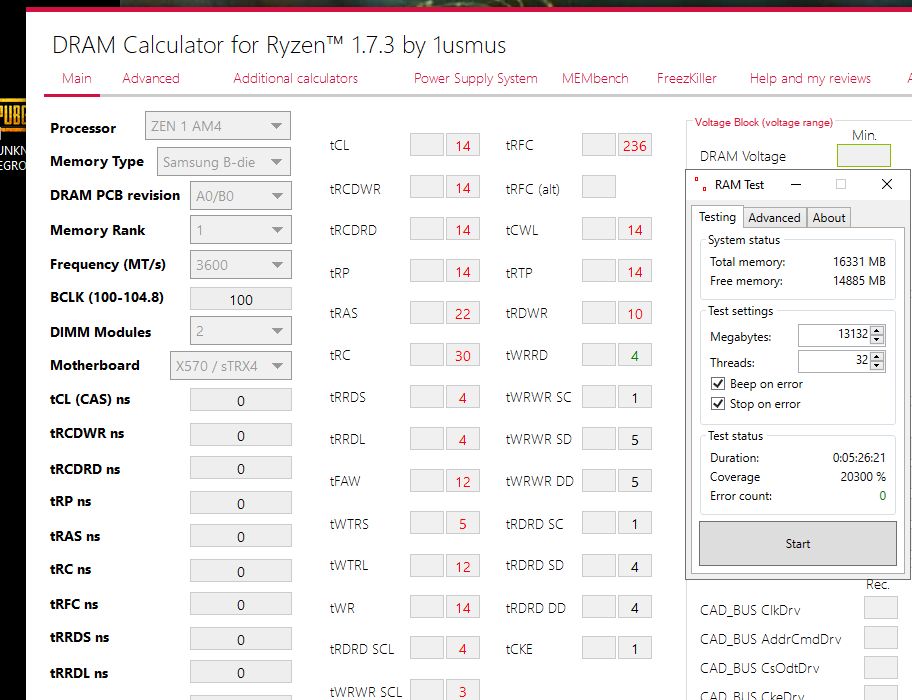

Auch hier habe ich mich strikt an den RAM OC Guide gehalten. Im BIOS habe ich dann die Werte aus dem DRAM Calculator for Ryzen übernommen:
-Memory Frequency: 3600
-FCLK: 1800
-Haupttimings: 16-20-20-20-40-62
-DRAM Voltage: 1.350
-SOC Voltage: 1.05
-Command Rate: 1T
-PowerDown Mode: deaktiviert
-GearDown Mod: aktiviert
-VDDG CCD Voltage + VDDG IOD Voltage: 1.000
-cLDO VDDP Voltage: 0.950
-procODT: 40

Die FCLK habe ich natürlich auch im AMD CBS geändert, viele Optionen gibt es ja doppelt in diesem Menü und im AI Tweaker. Mit diesen Werten ist das System gebootet, jedoch wurden mir im Zen2 Timing Checker folgende Werte angezeigt:
-Memory Frequency: 2133
-Haupttimings: 15-15-15-15-36-51
-Command Rate: 2T

Laut Ryzen Master lag die Speichertaktfrequenz bei 1.067 und der FCLK bei 1.200. CPU-Z zeigt ebenfalls eine NB Frequency von 1066.4MHz an.

Im BIOS sind die ganzen Timings zwar eingetragen, wurden jedoch nicht übernommen. Genauso wenig wie der FCLK oder die Memory Frequency, welche dort ebenfalls 2133MHz ist.

Also habe ich nicht nur die Haupttimings eingetragen, sondern direkt alle Timings. Dann bootet das System allerdings nicht mehr und die QLED auf dem Mainboard leuchtet gelb (=Memory). Also Jumper CMOS Reset und anstatt 3600MHz habe ich es mit 3400MHz versucht (natürlich mit den entsprechenden Werten und Timings aus dem Calculator). Auch hier bootet das System nicht mehr.

Ich kann nicht wirklich erkennen, was bzw. ob ich etwas falsch mache. Ich meine, die Samsung B-Dies sollen sich ja relativ gut zum OCen eignen, wenn auch 4x8GB etwas schwieriger sind. Aber kann ich den Corsair RAM nicht mal von 3200MHz auf 3400MHz OCen? Habe auch mal zwei Riegel rausgenommen und nur 2x8GB im Dual Channel probiert, auch hier bootet das System nicht mehr.



[T3mp3sT1187]

Hi,

erste Frage, BDies ausgelesen oder per LOT-Code vom RAM geprüft?



[Lord_Helmchen]

Die BDies habe ich per Thaiphoon Burner ausgelesen und den HTML-Report in den Calculator importiert.



[cm87]

mach mal ein Foto von den Riegeln (Sticker am RAM).



[Lord_Helmchen]

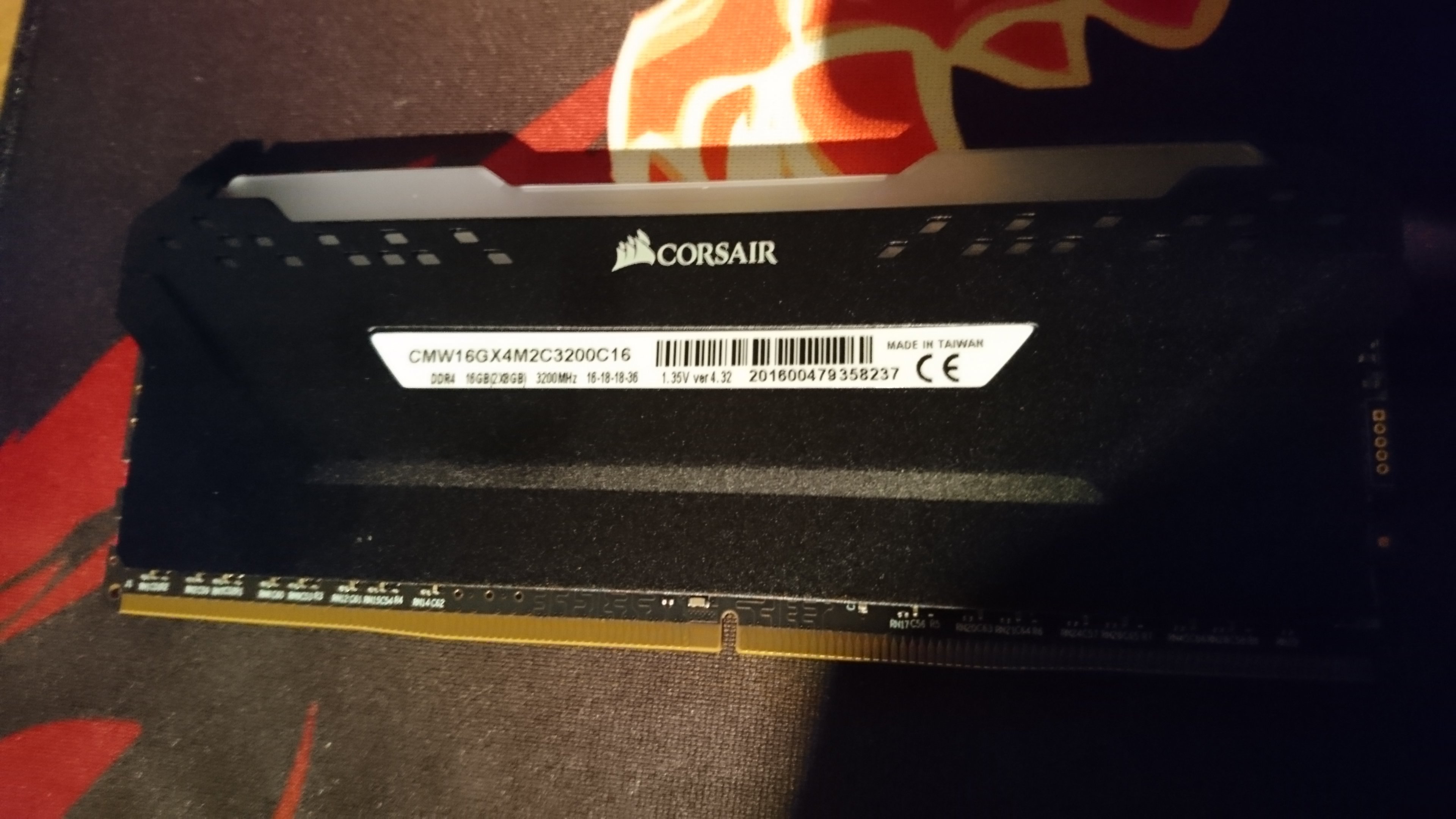

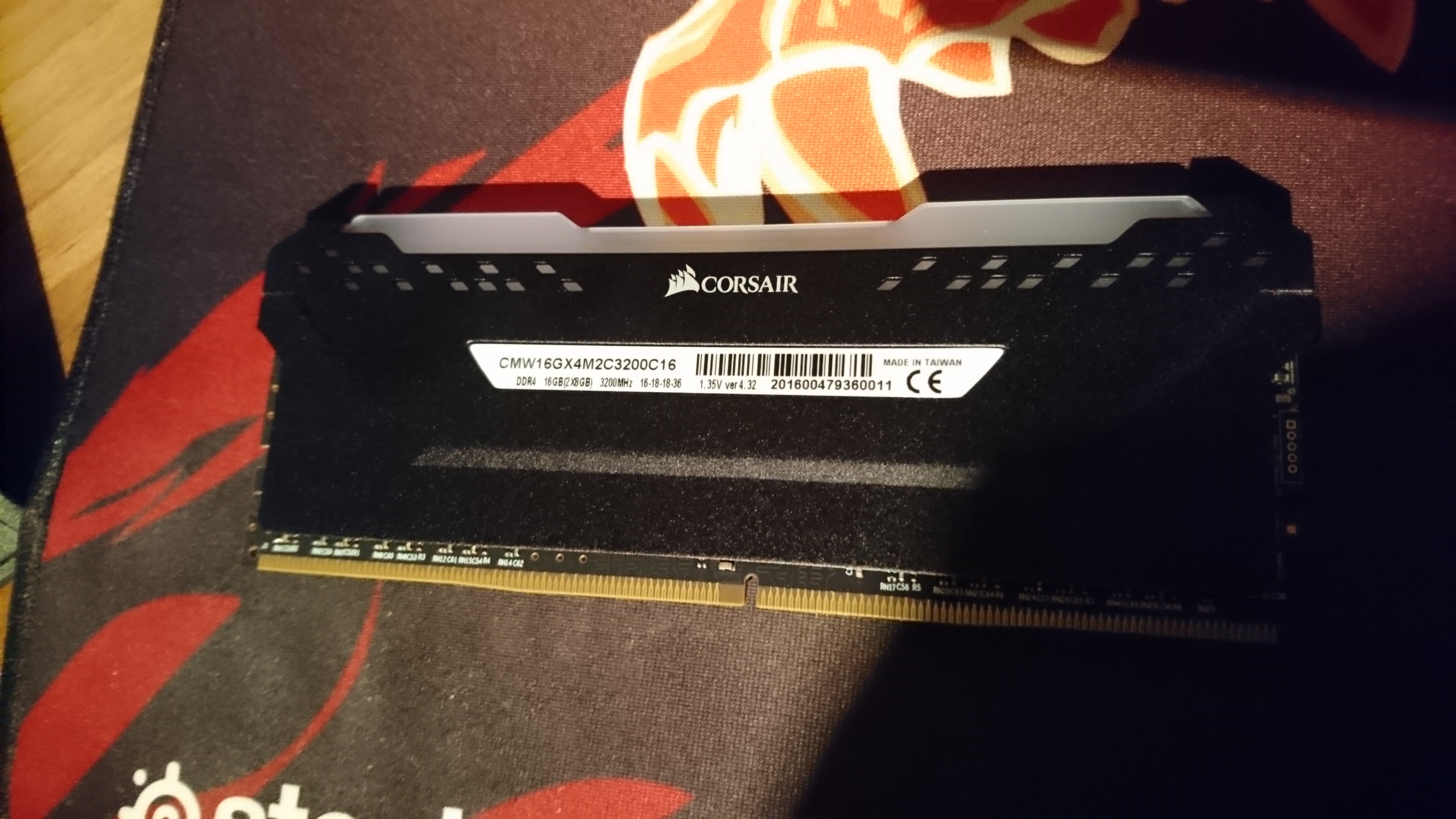

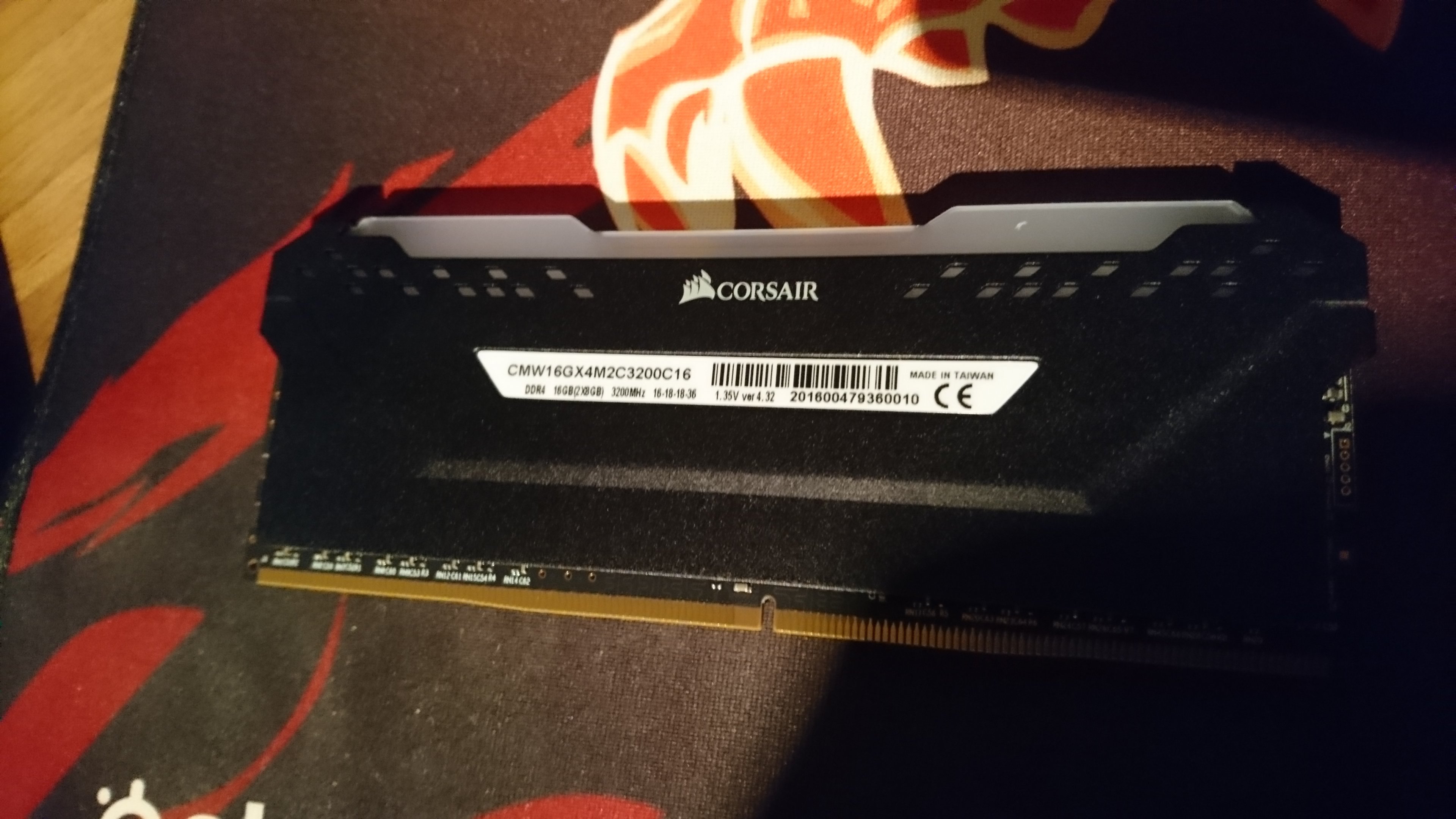

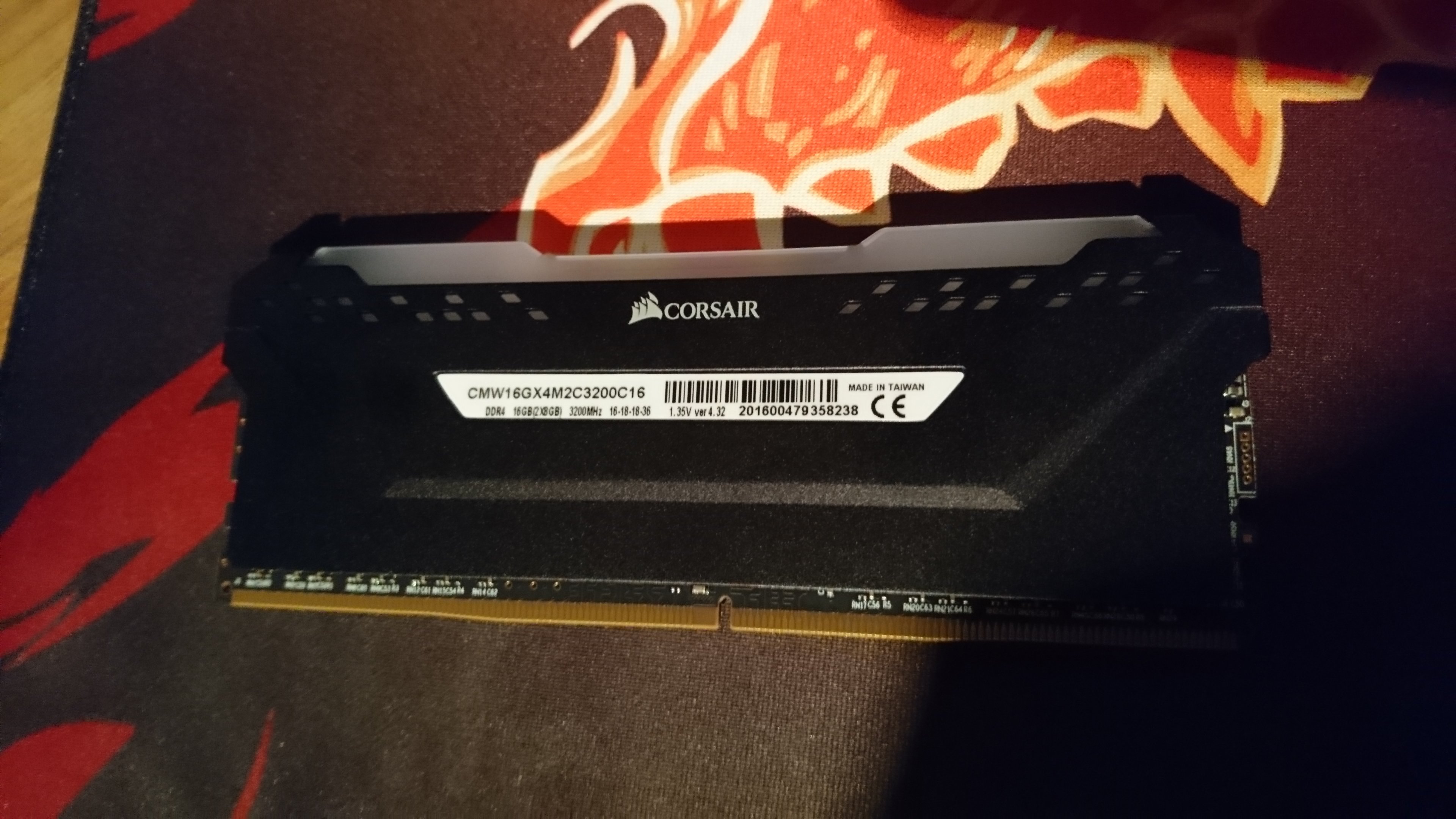

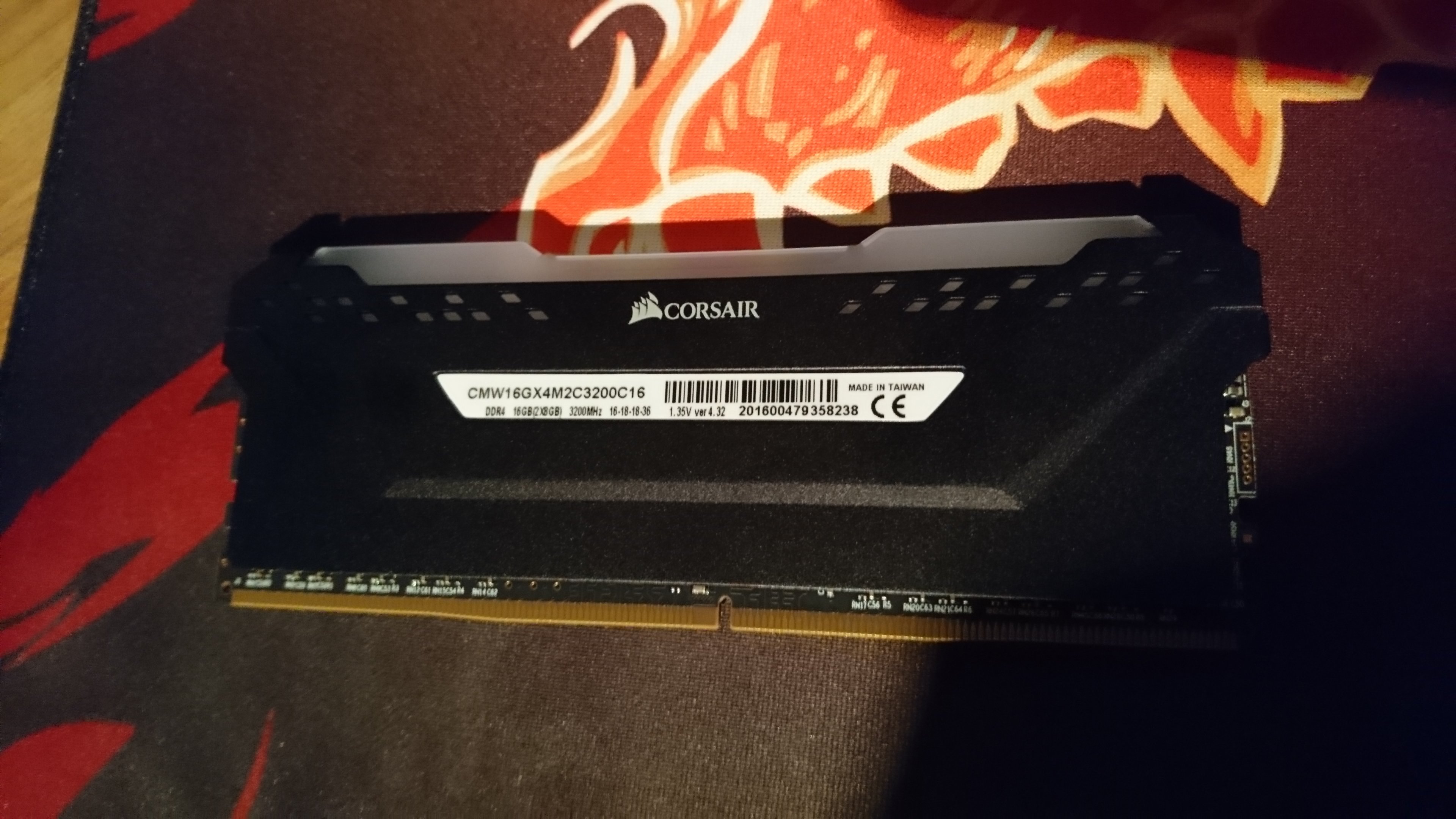

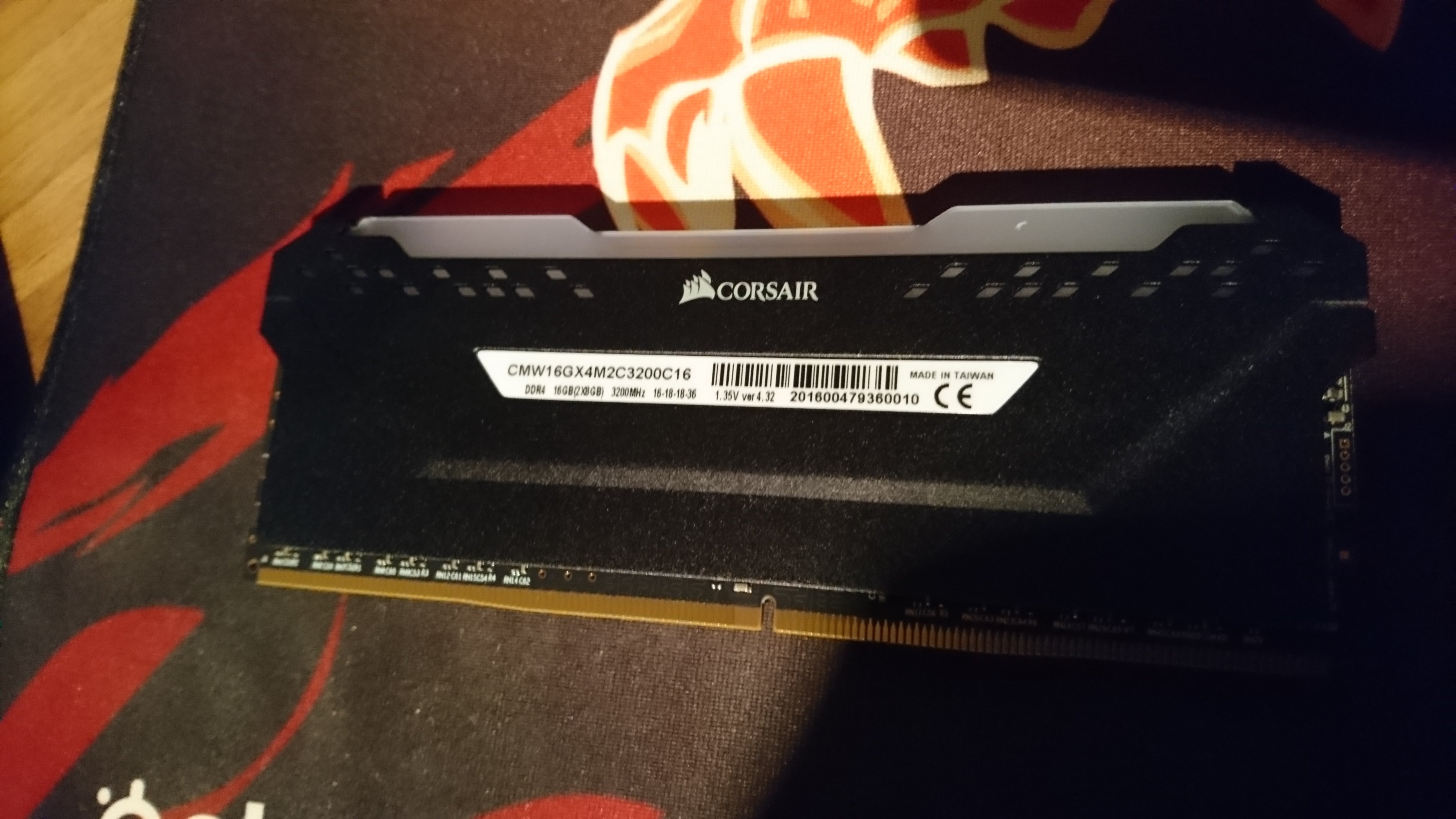

Anbei die Sticker aller 4 Riegel



[Ostwolf89]

ProcODT = 32Ohm
SOC = 1,1V
Cache-Test nach 3min abgeraucht IOD/CCD bei 0,95V. (Kein BOSD, aber merkliches Ruckeln)
Cache-Test nach 20min abgeraucht IOD/CCD bei 1V. (Kein BOSD)
Cache-Test nach 10min abgeraucht IOD/CCD bei 1,05V. (kein BOSD)
Was ist ein maximal verträglicher Wert für die SOC? 1,15V?
SOC 1,15V
Cache-Test nach 11min abgeraucht IOD/CCD bei 1V.

Das ist leider ein Fehler im Thaiphoon. Dieser gibt für diese 3200CL16 Sticks leider B-Dies aus.
Scheinbar sind alle Vengeance 3200 CL 16 aktuell mit C-Dies ausgestattet.


Edit: Jop sind C-dies.
C-Dies schaffen auch gute Taktraten, sind aber bei weitem nicht so freundlich beim Übertakten wie B-Dies.
probier mal folgende Timings:
RTT-Werte auf 7/3/1
VDimm = 1,3V
SOC =1,1V

Spoiler: Timings 3600MHz IF = 1800MHz

tCL 18
tRCDRD 22
tRCDWR 22
tRP 22
tRAS 45
tRC 65
tRRDS 6
tRRDL 10
tFAW 36
tWTRS 4
tWTRL 12
tWR 24
tRDRDSCL 4
tWRWRSCL 4
tRFC 560
tCWL 18
tRTP 12
tRDWR 12
tWRRD 4
tWRWRSC 1
tWRWRSD 7
tWRWRDD 7
tRDRDSC 1
tRDRDSD 5
tRDRDDD 5
tCKE 1

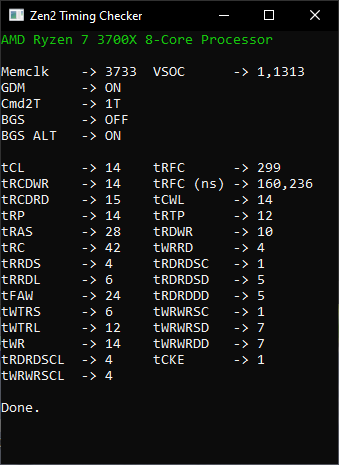

Edit2: B-Dies könnten so aussehen.
aktuelle Grundlage bei mir
=> SOC auf 1,15V
=> IOD/CCD 1,05V
=> DIMM auf 1,45V aktuell.
=> RTT wie gehabt für 2x16GB 0/3/1.
=> ProcODT 36Ohm

Mal gucken, ab wann ich kapituliere x')
tRCDRD auf 16

tRCDRD zurück auf 15.
Auf Anfang und RTT 7/3/1.
Ich meld mich mal wenn mir echt die Ideen ausgehen.



[BlackhandTV]

Hallo, kann mir mal hier bitte jemand helfen: (Patriot Viper Steel Kit 16GB DDR4-4400, CL19-19-19-39 (PVS416G440C9K)

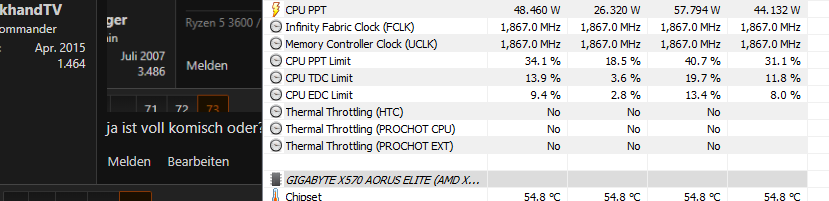

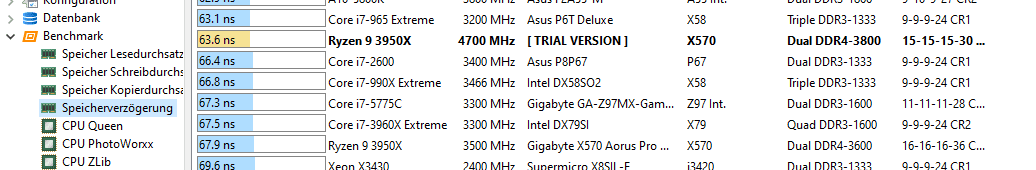

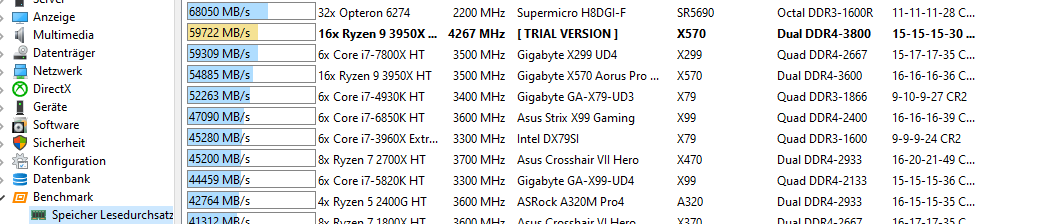

Egal was ich einstelle, mit FLCK 1867, also 1867 liegen safe überall richtig an, komme ich in Aida nicht über 39000mb/s mit x570 und 3950x etc., was mache ich falsch, jemand ne Idee?

also auf Auto etc. mit FLCK 1800 sprich 3600MHz komme ich immer! auf über 56000MB/s



[Ostwolf89]

Mir fehlen irgendwie ein paar Input Daten. Also welches Board? Also mein Hirn meint B-Dies zu dem Kit.
Was meinst du mit egal was du einstellst?
Bzw. was für Timings und Widerstände sowie Spannungen stellst du ein?



[BlackhandTV]

Genau, egal welche Timings ich einstelle. Sind B-Dies ja.

Das Board ist das Aorus Elite

hier bei 3600MHz läuft das super:



[Ostwolf89]

So initial passte mein Kopf erstmal auf die Frage. (ist wohl schon ein wenig spät )
Trotzdem fielen mir ein paar Dinge ein.

Es könnte auch durchaus sein, dass er vielleicht auf 2133/2400MHz läuft, weil er das OC aus irgendeinem Grund nicht gebootet bekommt. Im Taskmanager sollten hoffentlich die Taktraten stehen. Kannst du das mal nachschauen für dein OC? (Habe da bei Aorus leider die Erfahrung gemacht, dass es nicht drin stand)

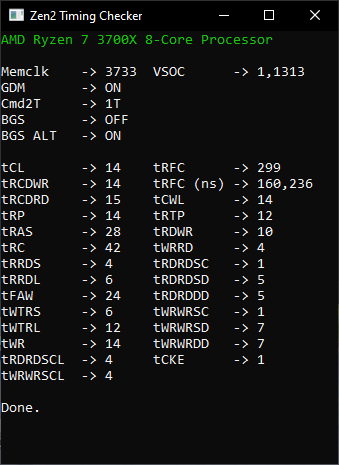

Vielleicht auch die Timings mit dem RTC2 auslesen (habe ich leider gerade nicht zur Hand)
Was für RTT-Widerstände sind eingestellt? (0/0/5)

Mit IF=1866 müsstest die Frequenz für den Speicher dann auf 3733MHz erhöht werden.



[BlackhandTV]

RTT-Widerstände sind auf Auto, im Taskmanager steht nur 16GB nicht die Geschwindigkeit.



[Ostwolf89]

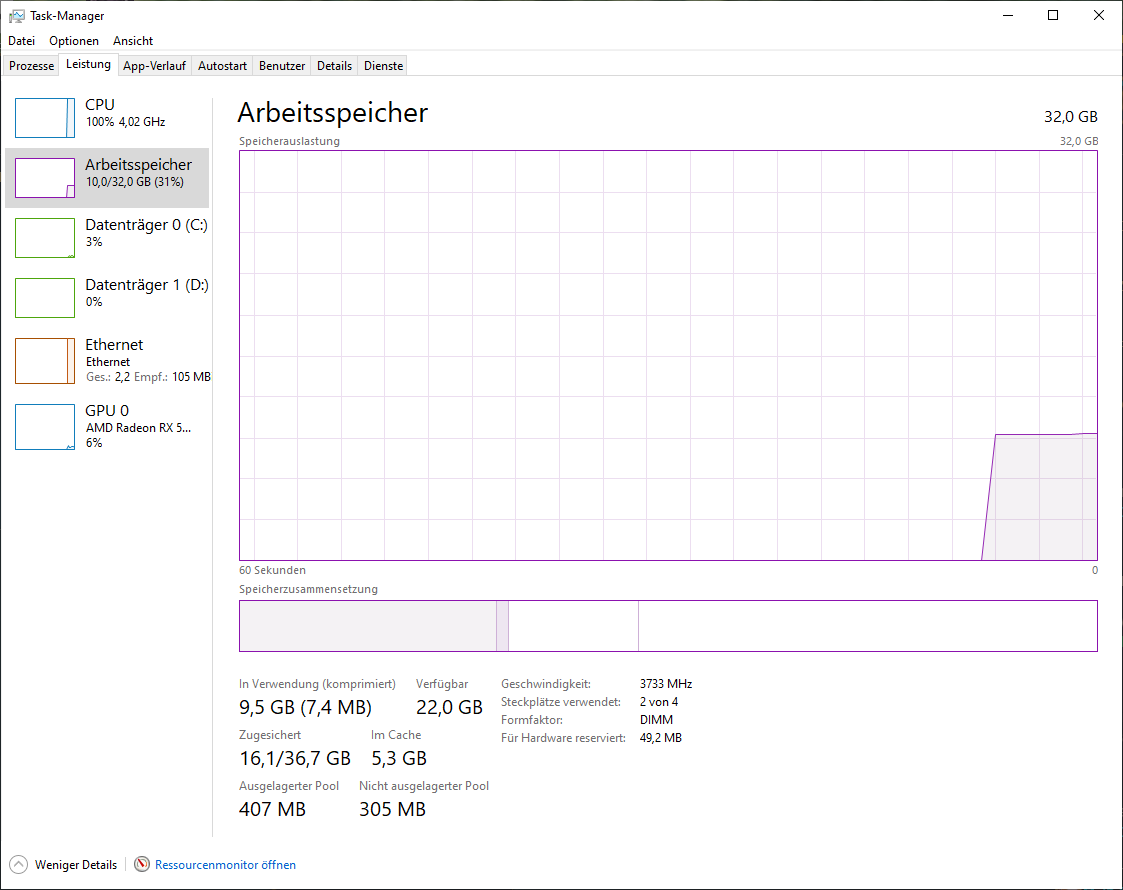

Hmmm Im Taskmanager wenn du den erweiterst, kann dass dann so aussehen.

Da hatte ich leider mal das Erlebnis bei meinem Aorus x470 Ultra gaming, dass da nach einem BIOS-Update nix mehr stand.
Weiterhin kann man den Takt auch im HWInfo64 auslesen.



[BlackhandTV]

ja hab ich gemacht, Geschwindigkeit, wie bei dir, wird nicht angezeigt



[T3mp3sT1187]

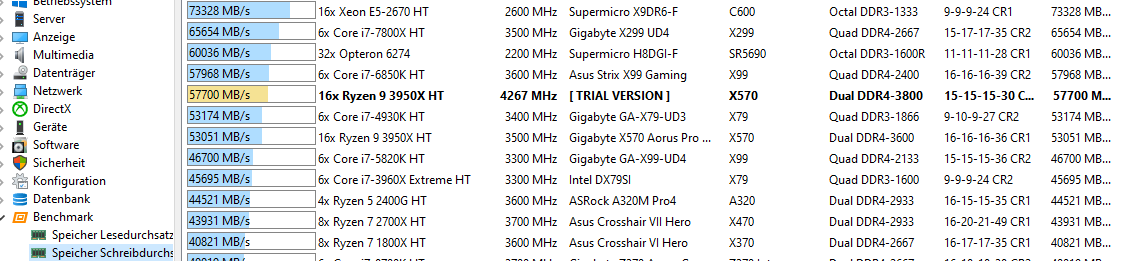

@BlackhandTV Poste mal deinen AIDA Screen und / oder Ryzen Master bei 3733...



[BlackhandTV]

ich hab Ryzen Master noch nicht installiert, voll komisch ist das wenn ich die Standard Timings wie CL auf 18 oder 19 setze, dann boote er auch nicht mehr



[T3mp3sT1187]

Weil das klingt nach typischem asynchronen RAM

Heißt IF und Memory sind nicht synchron



[Ostwolf89]

Also IF eingestellt RAM Frequenz nicht?
IF 1877 => RAM-Takt 3600?
Warum frage ich eigentlich hier? XD Im Discord könntest du schneller antworten...

Das auf der ersten Seite dieses Threads verlinkte.
https://discord.gg/NjXRk6N



[BlackhandTV]

ahh danke dann kann ich ja auch ins discord kommen, nice! danke für die Hilfe!

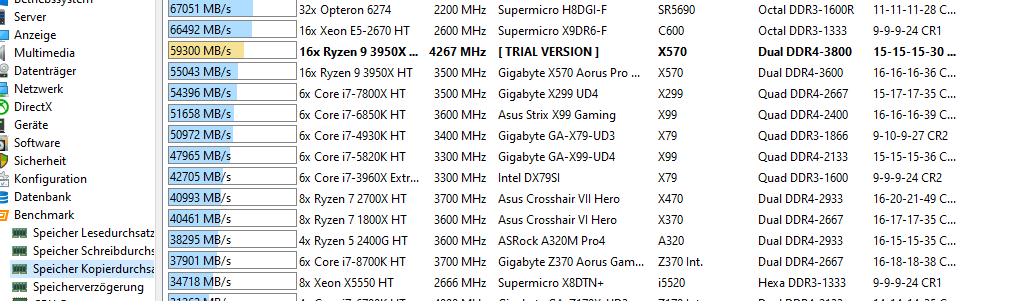

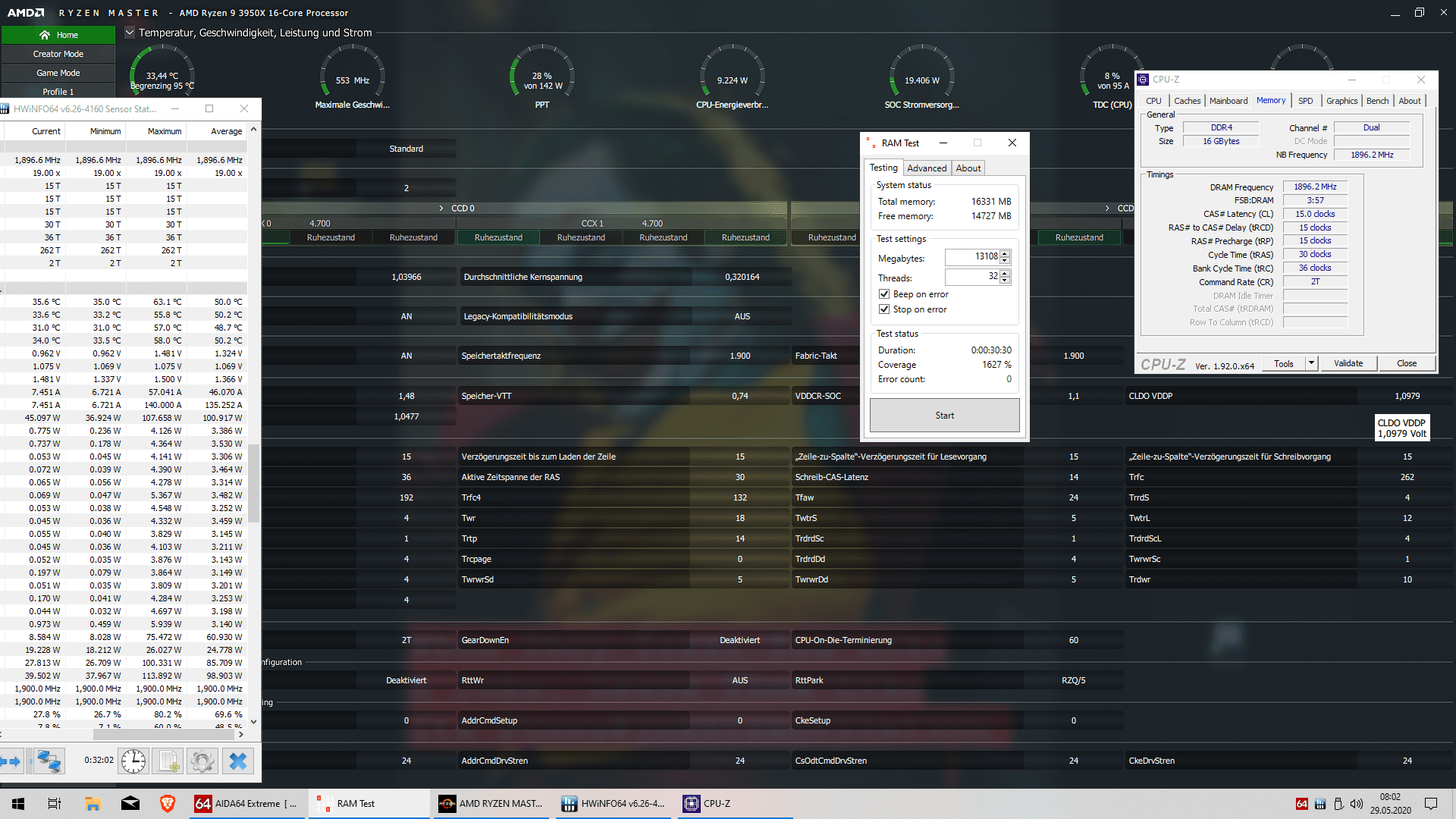

so, das ganze jetzt noch optimieren und ich bin mehr als zufrieden !



[T3mp3sT1187]

@BlackhandTV wars der asynchrone RAM? Oder woran hats gelegen?



[BlackhandTV]

@BlackhandTV wars der asynchrone RAM? Oder woran hats gelegen?

er war nie asynchon eingestellt, als ich ihn asynchron gemacht habe, ging es plötzlich!
