Leserartikel AMD Ryzen - RAM OC Community

[Haenger]

Aber 48GB für ein bisschen Fortnite und CSGO ist schon übertrieben

Hat jemand eigentlich auch schärfere Timings für CJR im angebot? (alltagstauglich)



[GrenzGaengAir]

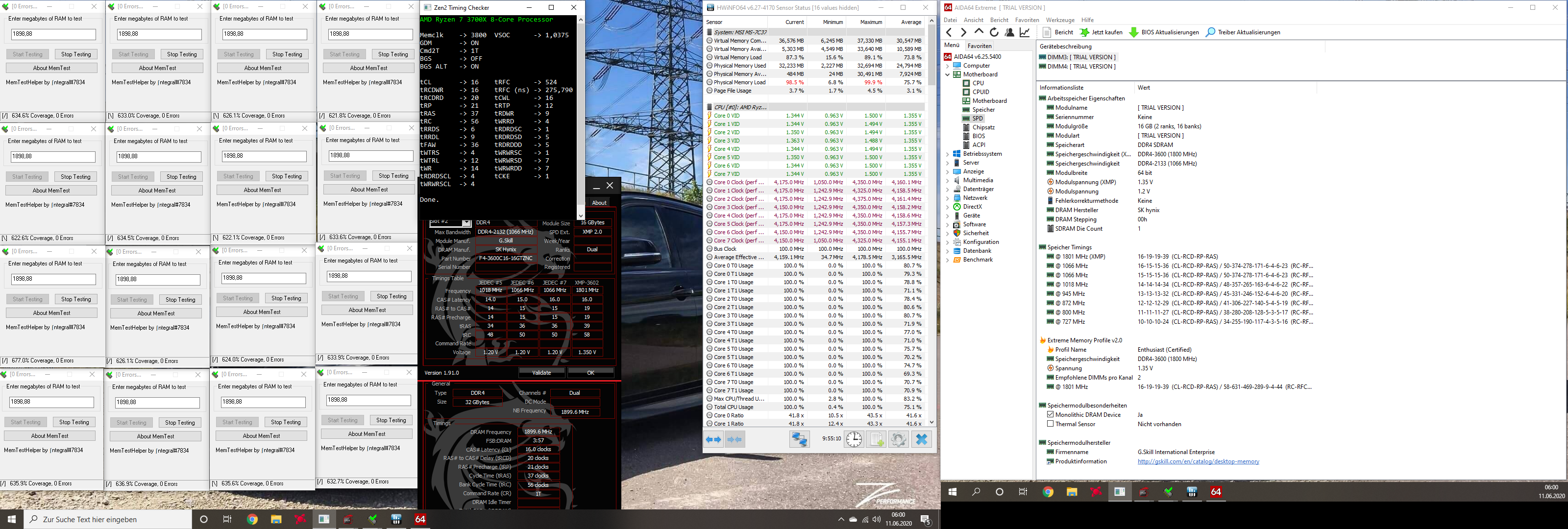

ES LEBT....
dieses Gefühl, wenn das System die erste Nacht nach gefühlt drölfzigtausend Stunden durch gelaufen ist ohne einen Fehler zu haben, ist mit Verlaub geil
Dieses Gefühl kann nur der verstehen, er es selbst erlebt hat.

An dieser Stelle allen Leuten die mir gute Tips gegeben haben MEGA DANK (@ZeroCoolRiddler, @Hilda12, @Ostwolf89, @cm87 und alle die ich vergessen habe.

Ich bin noch einmal einen anderen Weg gegangen und habe die Anmerkungen aller zusammen genommen und habe auch den DRAM Calculator zur Hilfe genommen. Das Ergebnis sind zwar lasche Timings, ABER und das ist mir die Haupsache, es ist stabil und das weitere Tuning ist Feinarbeit und wird sicher kein 5% Mehrleistung bringen, ODER... ???

Der 2x 16GB Hynix CJR läuft aktuell 100% (nach meiner Auffassung) stabil auf 16-16-20-21-37-56 bei 1900MHz/3800!

Gut die Timing benötigen Straffung, aber CL16 bei 1900MHz ist nen Wort

Für mein Verständnis, welche Timings bringen spürbar Performance? Haben die Widerstände Einfluss auf die Performance oder dienen sie "nur" der Stabilität? Und warum ist der Schreibdurchsatz so mies?



[ZeroCoolRiddler]

Widerstände -> Stabilität
Timings -> Leistung
Schön, das du jetzt ein stabiles Profil hast. tRFC könntest du noch bis 480 runterziehen, das bringt auch mit am meisten Leistung. Der Rest passt so schon.



[Hilda12]

Im Luxx müsste es eine Übersicht geben wo man sieht welche Timings mehr Performance geben.



[GrenzGaengAir]

Im Luxx müsste es eine Übersicht geben wo man sieht welche Timings mehr Performance geben.

Hast Du nen Link ???

Ergänzung (11. Juni 2020)

Selbst gefunden



[Zitterrochen]

Hallo zusammen,
habe in meinem A4 jetzt einen R5 3600 und habe mir dazu die passenden Ballistix RGB 3600CL16 besorgt die meine vermutlich defekten FlareX ersetzen.

Und ja was soll ich sagen habe mich an die empfohlenen Timings (3800 Kompromiss) für die E-Dies gehalten und das Kit läuft bisher 1A.

Habe jetzt nur mal Aida für 90min laufen lassen und 1-2h gezockt, Karhu 10K folgt dann die Nacht über.

Vielen vielen Dank @ZeroCoolRiddler und deinem Leitfaden, hast mir mal wieder großartig geholfen

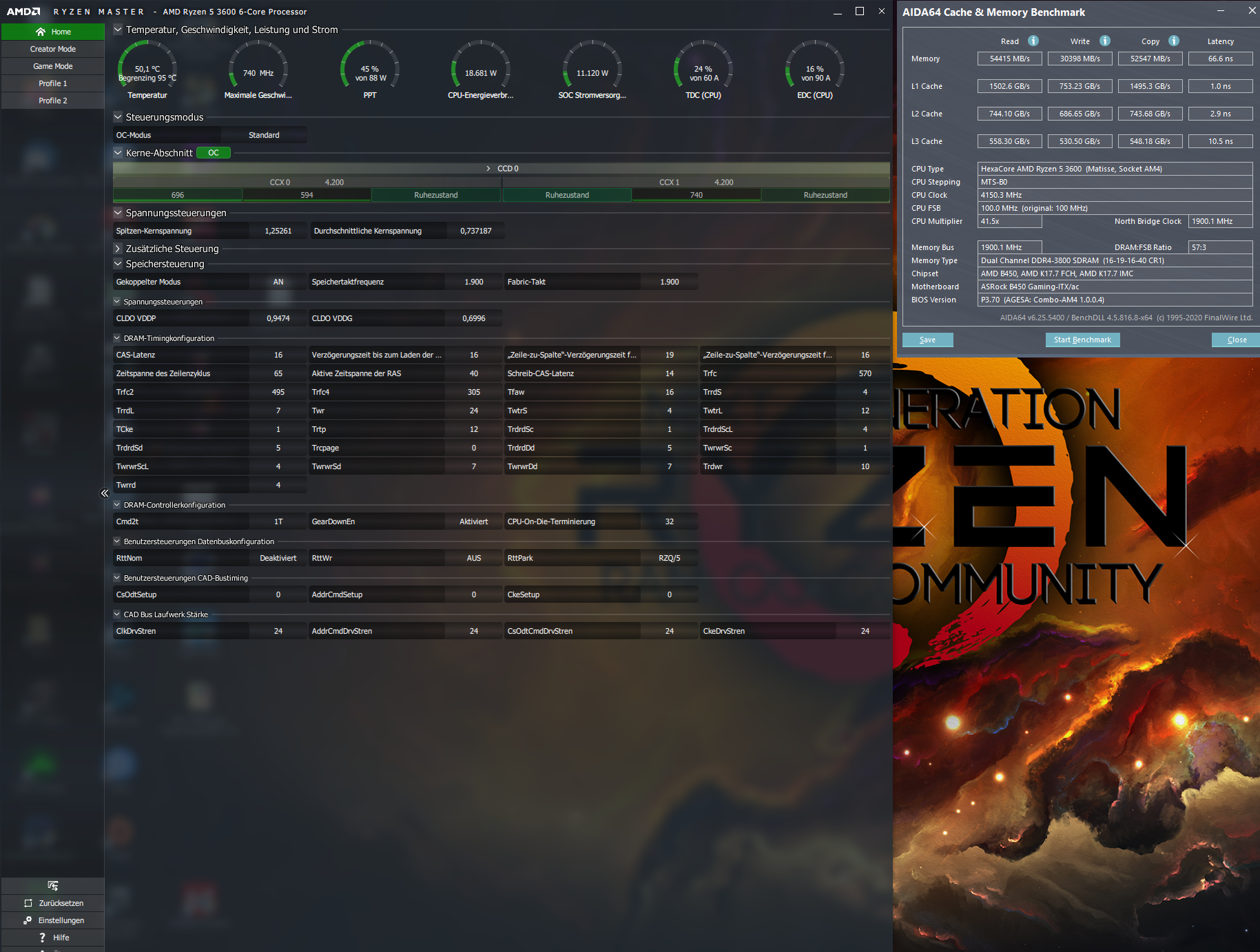

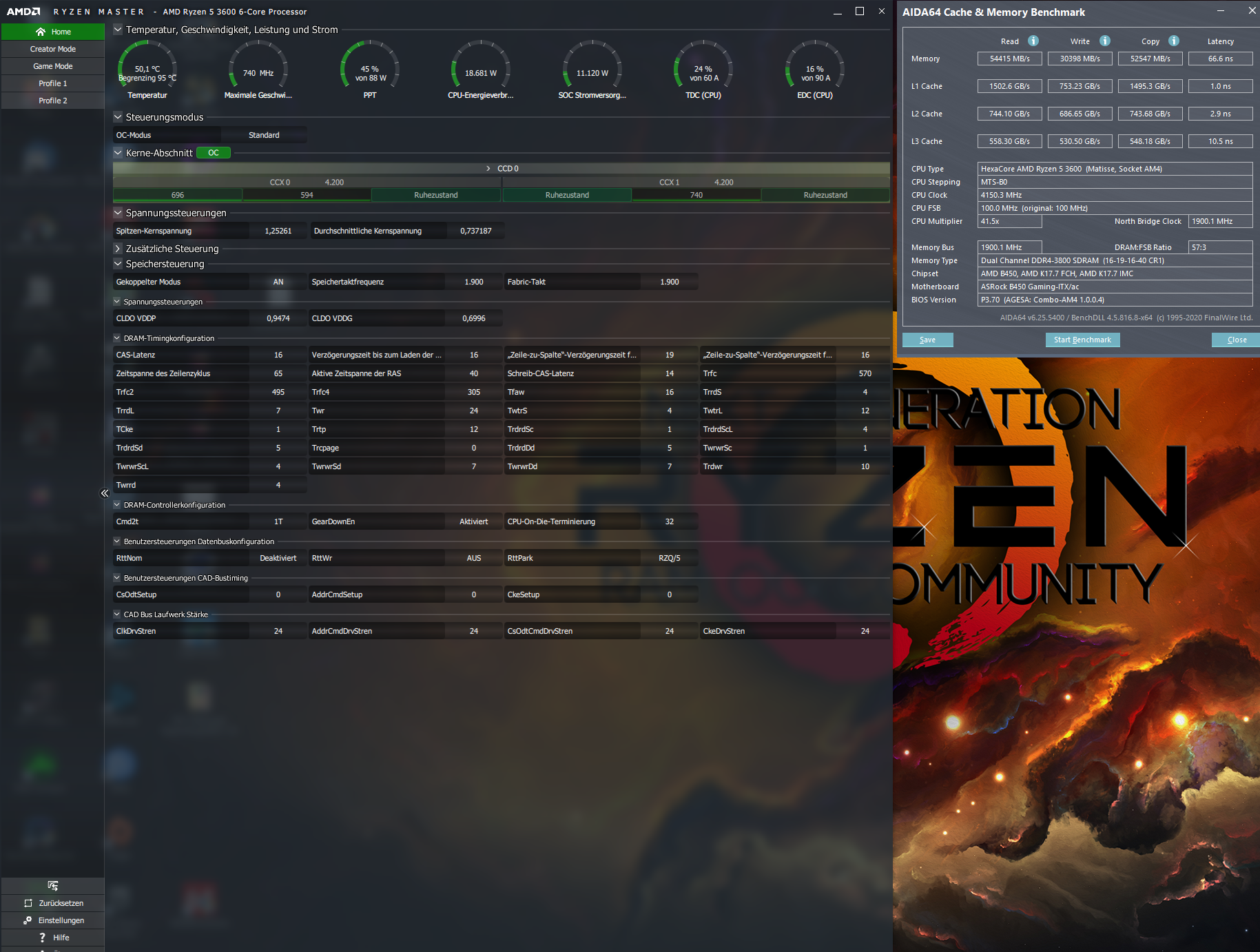

So siehts jetzt erstmal aus:



[Xericore]

Hi, ich habe Einstellungen für Zen 2 des viel zitierten Leitfaden Micron E-Die OC von @ZeroCoolRiddler unten tabellarisch dargestellt. Das gleiche ist auch in folgendem Google Spreadsheet verfügbar.
Bitte beachtet dass sich die Reihenfolge der einzelnen Einträge im Vergleich zum Originalpost etwas verändert hat, da ich mich am UEFI meines MSI X570 Gaming Plus orientiert habe. Abseits dessen hilft die Tabelle die Unterschiede zwischen den einzelnen "Presets" aufzuzeigen.
Vielen Dank auch von meiner Stelle an ZeroCoolRiddler für den aufschlussreichen Leitfaden.

Spoiler: Micron E-Die Widerstände für Zen 2

			Single Rank		Dual Rank
On-Die Termination Configuration
	ProcODT		32 Ohm		32 Ohm
	RttWr		Off		RZQ/3 or 80 Ohm
	RttNom		Rtt_Nom Disabled		Rtt_Nom Disabled
	RttPark		RZQ/5 or 48 Ohm		RZQ/1 or 240 Ohm
CAD Bus Drive Strength Configuration
	ClkDrvStren		24 Ohm		24 Ohm
	AddrCmdDrvStren		24 Ohm		24 Ohm
	CsOdtDrvStren		24 Ohm		24 Ohm
	CkeDrvStren		24 Ohm		24 Ohm

Spoiler: Micron E-Die Timings für Zen 2

	3600 CL16	3733 CL16	3733 CL16	3800 CL16	3800 CL16	3800 CL16	3800 CL16
	First station for Zen 2	Lax Timings	Sharp Timings	Lax Timings	Sharp Timings	Extremely Sharp Timings	The mix, good compromise
DRAM Voltage	1,35 - 1,37v	~1,38v	~1,4v	~1,38v	~1,4v	~1,41v	1,38 - 1,39v
Main Timing
tCL	16	16	16	16	16	16	16
tRCDRD	19	19	19	19	19	17	19
tRCDWR	16	16	16	16	16	9	16
tRP	16	16	16	16	16	16	16
tRAS	40	38	34	40	38	38	40
Sub Timing
tRC	65	60	56	65	60	60	65
tRFC1	570	600	550	625	560	552	570
tWR	24	24	16	24	16	16	24
tWTR_S	4	5	4	5	4	4	4
tWTR_L	12	12	10	12	10	6	12
tRRD_S	4	6	6	6	6	4	4
tRRD_L	7	9	8	10	9	4	7
tRTP	12	12	12	12	12	10	12
tFAW	24	36	24	36	24	24	16
tCWL	16	16	16	16	16	14	14
tCKE	1	1	1	1	1	1	1
Turn Around Timing
tRDRDSC_L	4	4	4	4	4	4	4
tRDRDSC	1	1	1	1	1	1	1
tRDRDSD	5	5	5	5	5	4	5
tRDRDDD	5	5	5	5	5	3	5
tWRWRSC_L	4	4	4	4	4	4	4
tWRWRSC	1	1	1	1	1	1	1
tWRWRSD	7	7	7	7	7	6	7
tWRWRDD	7	7	7	7	7	5	7
tRDWR	10	12	10	12	10	10	10
tWRRD	4	7	7	7	7	4	4



[Haenger]

@GrenzGaengAir

Was hast du für Widerstände drin?



[GrenzGaengAir]

@Haenger Hier mal im Detail!

Main		Volt		Misc		Term		CAD_BUS
tCL	16	DRAM	1.42	PoDoMo	Dis	procODT	53.3	ClkDrv	24
tRCDWR	16	SOC	1.1	GeDoMo	Ena	RTT_NOM	OFF	AddrCmdDrv	24
tRCDRD	20	VDDGCCD	1.05	CR	1T	RTT_WR	80	CsOdtDrv	24
tRP	21	VDDGIOD	1.05	BGS	Dis	RTT_PARK	240	CkeDrv	24
tRAS	37	cLDOVDDP	0.95	BGS alt	Ena
tRC	56
tRRDS	6
tRRDL	9
tFAW	36
tWTRS	4
tWTRL	12
tWR	14
tRDRDSCL	4
tWRWRSCL	4
tRFC	524
tCWL	16
tRTP	12
tRDWR	9
tWRRD	4
tWRWRSC	1
tWRWRSD	7
tWRWRDD	7
tRDRDSC	1
tRDRDSD	5
tRDRDDD	5
tCKE	1



[Lemon Wolf]

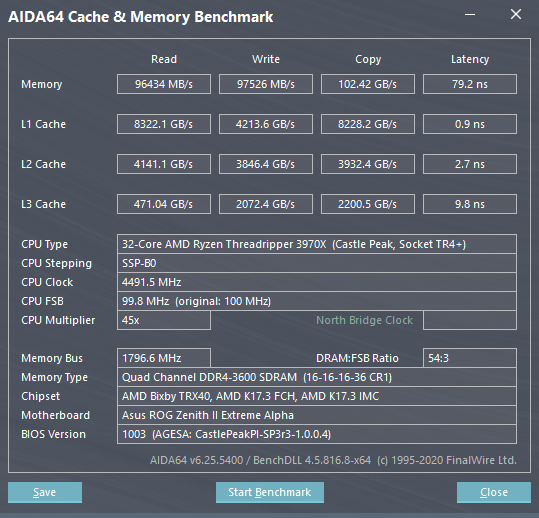

Ich weiß nicht ob ich hier mit Threadripper Resultaten richtig bin da ich hier eigentlich nur Beiträge sehe rund um AM4, aber ich poste einfach mal wie es mit TRX40 aussieht.
Das verwendete RAM Kit ist bestimmt schon ca 3-4 Jahre alt, läuft aber ganz gut dafür das es nicht für straffe Timings ausgelegt ist.

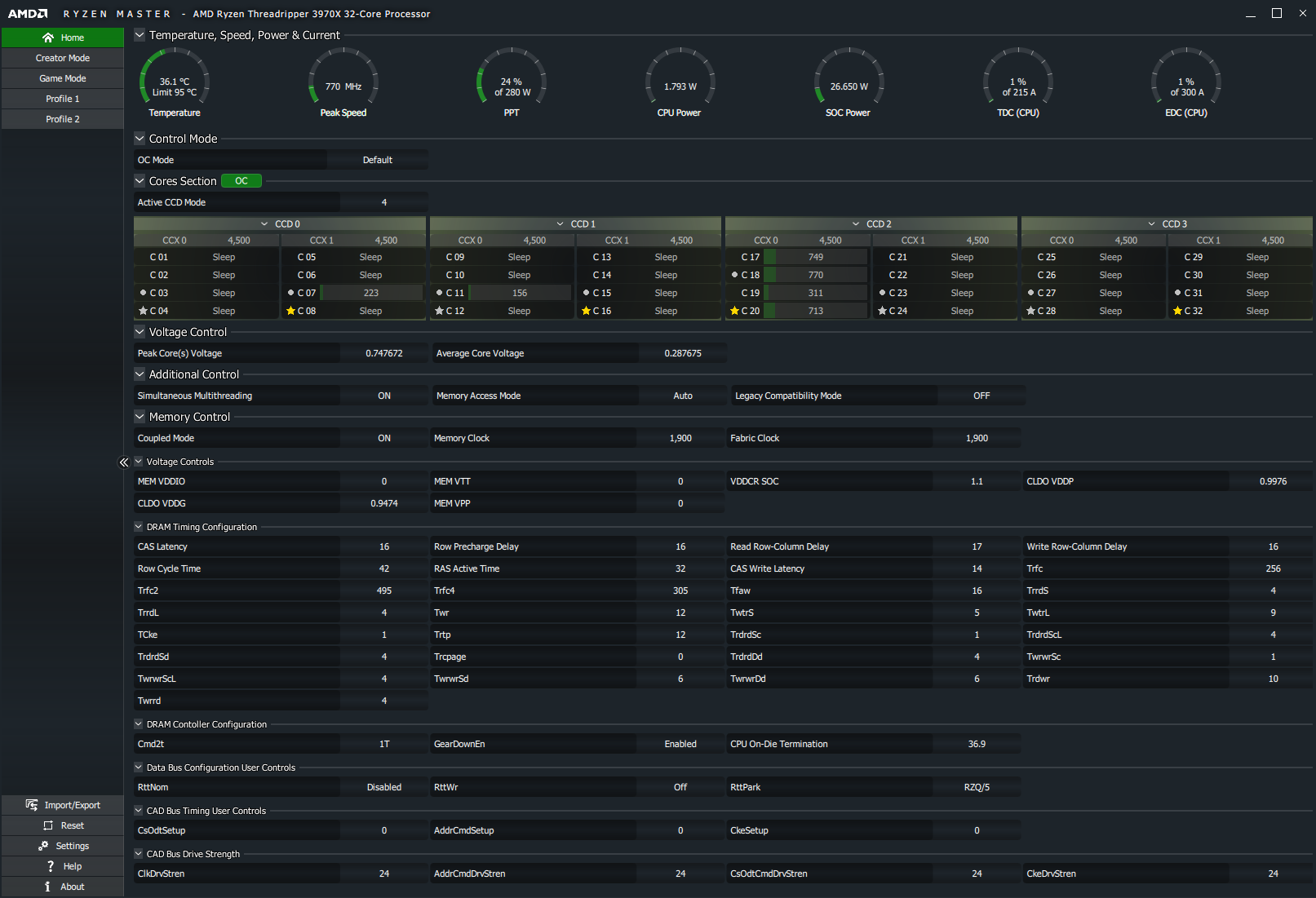

Da es leider keine gescheite Möglichkeit gibt außer Ryzen Master die Timings auszulesen muss ich davon auch mal einen Screenshot posten.
Latency scheint bei TRX40 generell höher zu sein als bei AM4. Obwohl Fabric und RAM bei 1900/3800 laufen komme ich nicht wirklich unter 70ns.
Wenn ich den RAM mit CL14 laufen lasse geht es unter 70ns, aber das System ist dann nicht stabil.
Habe leider keine Ahnung ob die Aida Ergebnisse ok sind oder nicht, mir fehlt die Referenz.



[Dragonheart69]

Blödsinn ...
Natürlich wollen wir wissen wie TR4 so läuft ....
Danke



[Ostwolf89]

Für sich genommen interessant
Hast du mal probiert, ob die RTT-Widerstände auch mit 0/3/1 booten?
Es ist interessant zu sehen, dass du 32GB hast und er mit 0/0/5 stabil ist.
In welcher Konfiguration läuft dieser Arbeitsspeicher (4x8GB / 2x16GB?)
Vielleicht bekommst du durch die 0/3/1 Stabilität für CL14 rein.^^
Oder wird das überhaupt richtig angezeigt?^^

Oder ich bin gerade komplett am Trollen und meine Forenkollegen meinen das ist alles schick.

Edit: Bei 4x8GB empfiehlt man für AM4 7/3/1, aber für sich genommen ist das kein AM4 sondern ein TRX4.
Vielleicht wäre es am besten wenn du mal im Discord vorbeischaust. https://discord.gg/NjXRk6N
Da kann man schneller helfen. ^^



[Lemon Wolf]

Also an die Widerstände habe ich mich bisher nicht heran getraut die laufen @Stock.
Es sind 4x8GB Quad Channel. Ob die Werte für die Widerstände richtig angezeigt werden weiß ich nicht genau.
Kann aber mal im Bios nachschauen was da so steht, sollte da nicht einfach Default stehen, was blöd wäre.



[ZeroCoolRiddler]

0/0/5 ist bei 4x8GB ja auch durchaus ne Möglichkeit, sehe da keinen Konflikt.
Ist PowerDownMode im Bios ausgeschaltet?
FCLK synchron? Sieht man leider auf dem Screen nicht.



[cm87]

Mit 0/0/5 hatte ich nicht mal einen Boot mit 4x8. 7/0/4 oder 7/0/5 bzw. 7/3/1 liefen bei mir.



[Lemon Wolf]

@ZeroCoolRiddler Power down mode ist auf disabled.
Auf dem zweiten Screenshot von Ryzen Master müsste es zu sehen sein. FCLK und Memory sind snychron.



[Haenger]

@GrenzGaengAir

Bis jezt bin ich bei 1000% mit deinen Settings. Hoffe es bleibt fehlerfrei.
Lag bei mir wohl an ProODT, war viel zu niedrig bei mir.

Wenns läuft, gehts ans Scharf stellen



[Tenchi Muyo]

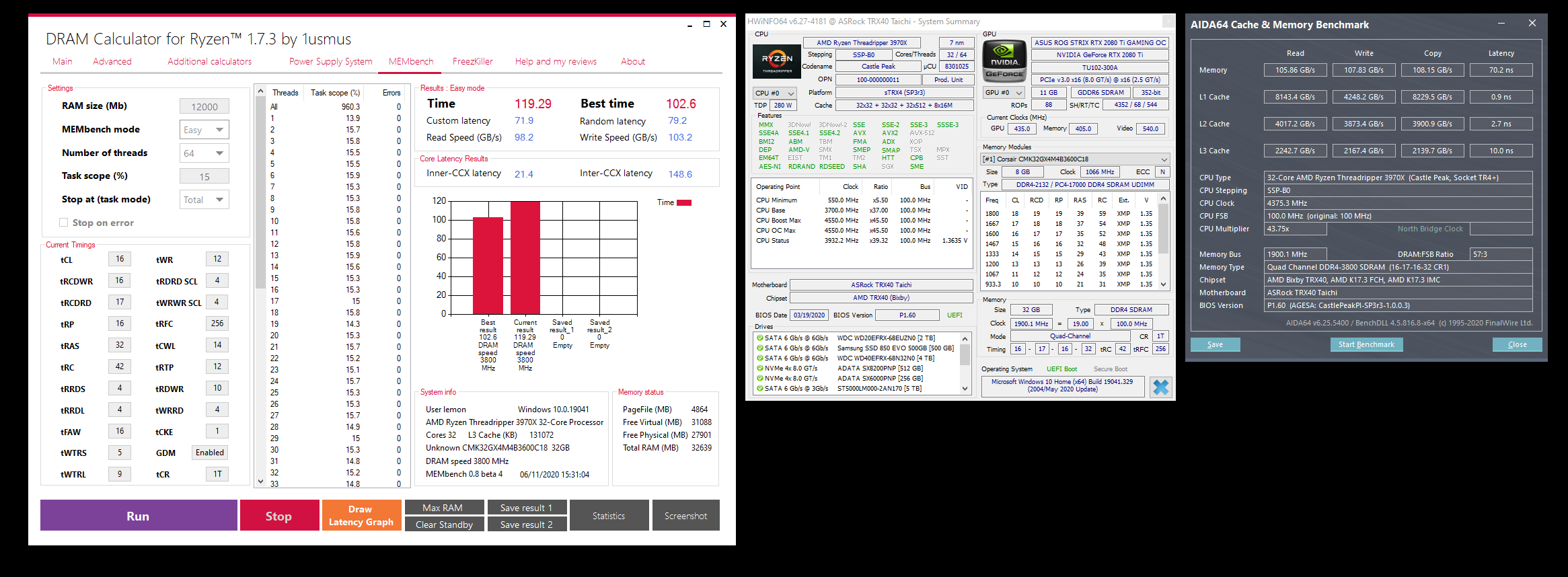

Hallo - bin AMD Neueinsteiger (128GB), sind meine Werte hier soweit ok?

Heißt das, dass bei 3.600 Mhz das Optimum erreicht wird weil dieses FCLK mit 1.800 läuft?
Danke!

Edit: im 2ten Screen habe ich soweit mal die Safe Einstellungen vom Ryzen RAM Calculator übernommen,
warum bricht dann der L3 Cache Copy Wert derart ein? Oder schwankt dieser generell so stark?



[T3mp3sT1187]

Juhu, endlich kommen Threadripper Leute hierhin... Quad Channel OC!!!!

@Lemon Wolf Geiles Setup, beim TR wäre mal interessant zu wissen, was bei den Geräten in Game Benches raus kommt (wenn man das mit den Threads geregelt bekommt), Latenz sieht definitiv nach synchron aus, TR ist latenzmäßig wegen Quad Channel nochmal ne Ecke höher als der normale AM4... Bandbreite ist genug vorhanden

Ergänzung (11. Juni 2020)

@Tenchi Muyo

sieht soweit okay aus, anscheinend 3600er RAM?



[ZeroCoolRiddler]

Power down mode ist auf disabled.
Auf dem zweiten Screenshot von Ryzen Master müsste es zu sehen sein.

Genau dieses blöde Setting zeigt RMT eben nicht an.
Nicht mit GearDownMode verwechseln.
