[SVΞN]

Ich möchte hier an dieser Stelle @Verangry willkommen heißen - auch bekannt als Darkearth aus PCGH

Auch von meiner Seite aus ein ‚Herzliches Willkommen‘ @Verangry und natürlich Happy OC.



[nospherato]

@Verangry
Schön zu sehen, dass die RAM OC Communities von hwluxx, cb und pcgh zusammen wachsen.
Auch von mir ein Willkommen!

@ all
(Witzig, es gibt wirklich einen user "all" )

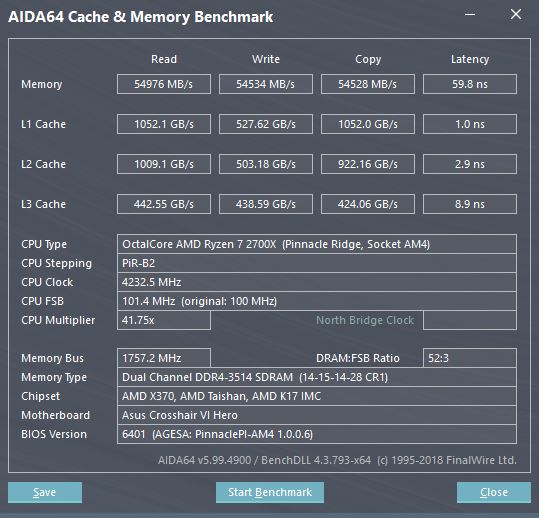

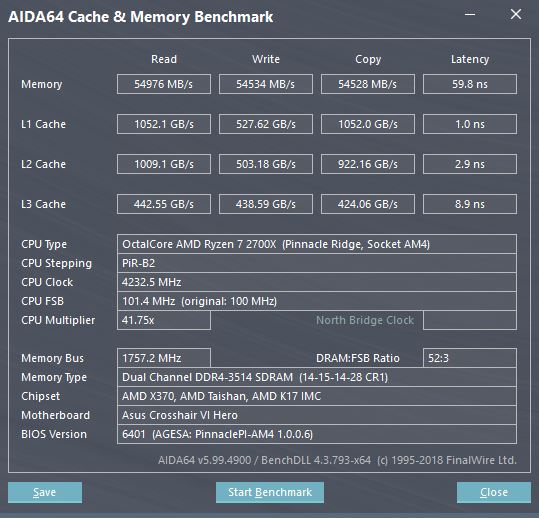

Das wären meine aktuellen Gaming settings (für ca. 5Grad weniger Temperatur auf Speicher bei nur geringem Verlust).

Spoiler: ch6 settings summary

[2019/03/12 14:01:42]
Ai Overclock Tuner [D.O.C.P. Standard]
D.O.C.P. [D.O.C.P DDR4-3603 16-16-16-36-1.35V]
eCLK Mode [Synchronous mode]
BCLK Frequency [101.4000]
BCLK_Divider [Auto]
Performance Enhancer [Auto]
CPU Core Ratio [41.75]
Performance Bias [Aida/Geekbench]
Memory Frequency [DDR4-3515MHz]
Core Performance Boost [Auto]
SMT Mode [Auto]
TPU [Keep Current Settings]
TRC_EOM [Auto]
TRTP_EOM [Auto]
TRRS_S_EOM [Auto]
TRRS_L_EOM [Auto]
TWTR_EOM [Auto]
TWTR_L_EOM [Auto]
TWCL_EOM [Auto]
TWR_EOM [Auto]
TFAW_EOM [Auto]
TRCT_EOM [Auto]
TREFI_EOM [Auto]
TRDRD_DD_EOM [Auto]
TRDRD_SD_EOM [Auto]
TRDRD_SC_EOM [Auto]
TRDRD_SCDLR_EOM [Auto]
TRDRD_SCL_EOM [Auto]
TWRWR_DD_EOM [Auto]
TWRWR_SD_EOM [Auto]
TWRWR_SC_EOM [Auto]
TWRWR_SCDLR_EOM [Auto]
TWRWR_SCL_EOM [Auto]
TWRRD_EOM [Auto]
TRDWR_EOM [Auto]
TWRRD_SCDLR_EOM [Auto]
Mem Over Clock Fail Count [Auto]
DRAM CAS# Latency [14]
DRAM RAS# to CAS# Read Delay [15]
DRAM RAS# to CAS# Write Delay [14]
DRAM RAS# PRE Time [14]
DRAM RAS# ACT Time [28]
Trc [42]
TrrdS [4]
TrrdL [6]
Tfaw [16]
TwtrS [4]
TwtrL [10]
Twr [14]
Trcpage [Auto]
TrdrdScl [2]
TwrwrScl [2]
Trfc [256]
Trfc2 [Auto]
Trfc4 [Auto]
Tcwl [14]
Trtp [8]
Trdwr [7]
Twrrd [3]
TwrwrSc [1]
TwrwrSd [7]
TwrwrDd [7]
TrdrdSc [1]
TrdrdSd [5]
TrdrdDd [5]
Tcke [1]
ProcODT [48 ohm]
Cmd2T [1T]
Gear Down Mode [Enabled]
Power Down Enable [Disabled]
RttNom [RZQ/7]
RttWr [Dynamic ODT Off]
RttPark [RZQ/4]
MemAddrCmdSetup [Auto]
MemCsOdtSetup [Auto]
MemCkeSetup [Auto]
MemCadBusClkDrvStren [20.0 Ohm]
MemCadBusAddrCmdDrvStren [30.0 Ohm]
MemCadBusCsOdtDrvStren [20.0 Ohm]
MemCadBusCkeDrvStren [20.0 Ohm]
CPU Load-line Calibration [Level 3]
CPU Current Capability [140%]
CPU VRM Switching Frequency [Auto]
VRM Spread Spectrum [Disabled]
Active Frequency Mode [Disabled]
CPU Power Duty Control [Extreme]
CPU Power Phase Control [Extreme]
CPU Power Thermal Control [120]
VDDSOC Load-line Calibration [Level 3]
VDDSOC Current Capability [140%]
VDDSOC Switching Frequency [Auto]
VDDSOC Phase Control [Extreme]
DRAM Current Capability [130%]
DRAM Power Phase Control [Extreme]
DRAM Switching Frequency [Auto]
DRAM VBoot Voltage [Auto]
VTTDDR Voltage [Auto]
VPP_MEM Voltage [Auto]
DRAM CTRL REF Voltage on CHA [Auto]
DRAM CTRL REF Voltage on CHB [Auto]
VDDP Voltage [Auto]
VDDP Standby Voltage [Auto]
1.8V Standby Voltage [Auto]
CPU 3.3v AUX [Auto]
2.5V SB Voltage [Auto]
DRAM R1 Tune [Auto]
DRAM R2 Tune [Auto]
DRAM R3 Tune [Auto]
DRAM R4 Tune [Auto]
PCIE Tune R1 [Auto]
PCIE Tune R2 [Auto]
PCIE Tune R3 [Auto]
PLL Tune R1 [Auto]
PLL reference voltage [Auto]
T Offset [Auto]
Sense MI Skew [Auto]
Sense MI Offset [Auto]
Promontory presence [Auto]
Clock Amplitude [Auto]
CLDO VDDP voltage [Auto]
CPU Core Voltage [Manual mode]
- CPU Core Voltage Override [1.43125]
CPU SOC Voltage [Manual mode]
- VDDSOC Voltage Override [1.10000]
DRAM Voltage [1.44000]
1.8V PLL Voltage [Auto]
1.05V SB Voltage [Auto]
TPM Device Selection [Discrete TPM]
Erase fTPM NV for factory reset [Enabled]
PSS Support [Auto]
NOS Spread Spectrum [Disabled]
SVM Mode [Disabled]
Onboard LED [Disabled]
Q-Code LED Function [Disabled after POST]
Hyper kit Mode [Disabled]
SATA Port Enable [Enabled]
SATA Mode [AHCI]
NVMe RAID mode [Disabled]
SMART Self Test [Enabled]
Hot Plug [Disabled]
Hot Plug [Disabled]
Hot Plug [Disabled]
Hot Plug [Disabled]
Hot Plug [Disabled]
Hot Plug [Disabled]
Hot Plug [Disabled]
Hot Plug [Disabled]
Super I/O Clock Skew [Disabled]
HD Audio Controller [Disabled]
PCIEX4_3 Bandwidth [Auto]
PCIEX8_2：X4/X4 Mode [Auto]
PCIEX16_1 Mode [Auto]
PCIEX4_3 Mode [Auto]
M.2 Link Mode [Auto]
SB Link Mode [Auto]
Asmedia USB 3.1 Controller [Disabled]
When system is in working state [On]
In sleep, hibernate and soft off states [On]
Intel LAN Controller [Disabled]
USB Type C Power Switch for USB3.1_E1 [Auto]
ErP Ready [Disabled]
Restore On AC Power Loss [Power Off]
Power On By PCI-E/PCI [Disabled]
Power On By RTC [Disabled]
Network Stack [Disabled]
Device [WDC WD10EARS-00Y5B1]
Legacy USB Support [Enabled]
XHCI Hand-off [Enabled]
USB Mass Storage Driver Support [Enabled]
Corsair Flash Voyager 1100 [Auto]
USB3.1_E1 [Enabled]
USB3_1 [Enabled]
USB3_2 [Enabled]
USB3_3 [Enabled]
USB3_4 [Enabled]
USB3_5 [Enabled]
USB3_6 [Enabled]
USB3_7 [Enabled]
USB3_8 [Enabled]
USB3_9 [Enabled]
USB3_10 [Enabled]
USB2_11 [Enabled]
USB2_12 [Enabled]
USB2_13 [Enabled]
USB2_14 [Enabled]
USB_15 [Enabled]
USB_16 [Enabled]
CPU Temperature [Monitor]
MotherBoard Temperature [Monitor]
VRM Temperature [Monitor]
PCH Temperature [Monitor]
T_Sensor1 Temperature [Monitor]
CPU Fan Speed [Monitor]
Chassis Fan 1 Speed [Monitor]
Chassis Fan 2 Speed [Monitor]
Chassis Fan 3 Speed [Monitor]
W_PUMP+ Speed [Monitor]
CPU Optional Fan Speed [Monitor]
AIO_PUMP Speed [Monitor]
W_FLOW Speed [Monitor]
W_IN Temperature [Monitor]
W_OUT Temperature [Monitor]
CPU Core Voltage [Monitor]
3.3V Voltage [Monitor]
5V Voltage [Monitor]
12V Voltage [Monitor]
CPU Q-Fan Control [PWM Mode]
CPU Fan Smoothing Up/Down Time [7.7 sec]
CPU Fan Speed Lower Limit [200 RPM]
CPU Fan Profile [Manual]
CPU Upper Temperature [75]
CPU Fan Max. Duty Cycle (%) [55]
CPU Middle Temperature [60]
CPU Fan Middle. Duty Cycle (%) [40]
CPU Lower Temperature [20]
CPU Fan Min. Duty Cycle (%) [20]
Chassis Fan 1 Q-Fan Control [PWM Mode]
Chassis Fan 1 Q-Fan Source [PCH]
Chassis Fan 1 Smoothing Up/Down Time [0 sec]
Chassis Fan 1 Speed Low Limit [200 RPM]
Chassis Fan 1 Profile [Manual]
Chassis Fan 1 Upper Temperature [75]
Chassis Fan 1 Max. Duty Cycle (%) [25]
Chassis Fan 1 Middle Temperature [25]
Chassis Fan 1 Middle. Duty Cycle (%) [25]
Chassis Fan 1 Lower Temperature [20]
Chassis Fan 1 Min. Duty Cycle (%) [25]
Chassis Fan 2 Q-Fan Control [PWM Mode]
Chassis Fan 2 Q-Fan Source [PCH]
Chassis Fan 2 Smoothing Up/Down Time [0 sec]
Chassis Fan 2 Speed Low Limit [200 RPM]
Chassis Fan 2 Profile [Manual]
Chassis Fan 2 Upper Temperature [75]
Chassis Fan 2 Max. Duty Cycle (%) [45]
Chassis Fan 2 Middle Temperature [25]
Chassis Fan 2 Middle. Duty Cycle (%) [45]
Chassis Fan 2 Lower Temperature [20]
Chassis Fan 2 Min. Duty Cycle (%) [45]
Chassis Fan 3 Q-Fan Control [PWM Mode]
Chassis Fan 3 Q-Fan Source [CPU]
Chassis Fan 3 Smoothing Up/Down Time [7.7 sec]
Chassis Fan 3 Speed Low Limit [200 RPM]
Chassis Fan 3 Profile [Manual]
Chassis Fan 3 Upper Temperature [75]
Chassis Fan 3 Max. Duty Cycle (%) [60]
Chassis Fan 3 Middle Temperature [60]
Chassis Fan 3 Middle. Duty Cycle (%) [45]
Chassis Fan 3 Lower Temperature [25]
Chassis Fan 3 Min. Duty Cycle (%) [20]
AIO_PUMP/W_PUMP+ Control [PWM Mode]
Water Pump Upper Temperature [75]
Water Pump Max. Duty Cycle (%) [55]
Water Pump Middle Temperature [25]
Water Pump Middle. Duty Cycle(%) [55]
Water Pump Lower Temperature [20]
Water Pump Min. Duty Cycle (%) [55]
USB3_1 [Enabled]
USB3_2 [Enabled]
USB3_3 [Enabled]
USB3_4 [Enabled]
PSPP Policy [Auto]
Fast Boot [Enabled]
Next Boot after AC Power Loss [Normal Boot]
AMI Native NVMe Driver Support [Enabled]
Boot Logo Display [Disabled]
POST Report [1 sec]
Boot up NumLock State [Enabled]
Wait For 'F1' If Error [Enabled]
Option ROM Messages [Enabled]
Interrupt 19 Capture [Disabled]
Setup Mode [Advanced Mode]
Launch CSM [Disabled]
OS Type [Other OS]
Setup Animator [Disabled]
Load from Profile [6]
Profile Name [20190312_final]
Save to Profile [8]
CPU Core Voltage [Auto]
VDDSOC Voltage [Auto]
1.8V PLL Voltage [Auto]
BCLK Frequency [Auto]
CPU Ratio [Auto]
DIMM Slot Number [DIMM_A1]
Bus Interface [PCIEX16/X8_1]
RedirectForReturnDis [Auto]
L2 TLB Associativity [Auto]
Platform First Error Handling [Auto]
Enable IBS [Auto]
Global C-state Control [Auto]
Power Supply Idle Control [Auto]
Opcache Control [Auto]
Custom Pstate0 [Auto]
Custom Pstate1 [Auto]
Custom Pstate2 [Auto]
Custom Pstate3 [Auto]
Custom Pstate4 [Auto]
Custom Pstate5 [Auto]
Custom Pstate6 [Auto]
Custom Pstate7 [Auto]
Relaxed EDC throttling [Auto]
Downcore control [Auto]
SMTEN [Auto]
SEV-ES ASID Space Limit [1]
Streaming Stores Control [Auto]
ACPI _CST C1 Declaration [Auto]
L1 Stream HW Prefetcher [Auto]
L2 Stream HW Prefetcher [Auto]
DRAM scrub time [Auto]
Redirect scrubber control [Auto]
Disable DF sync flood propagation [Auto]
Freeze DF module queues on error [Auto]
GMI encryption control [Auto]
xGMI encryption control [Auto]
CC6 memory region encryption [Auto]
Location of private memory regions [Auto]
System probe filter [Auto]
Memory interleaving [Auto]
Memory interleaving size [Auto]
Channel interleaving hash [Auto]
Memory Clear [Auto]
ACPI SLIT Distance Control [Auto]
Power Down Enable [Auto]
Cmd2T [Auto]
Gear Down Mode [Auto]
CAD Bus Timing User Controls [Auto]
CAD Bus Drive Strength User Controls [Auto]
Data Bus Configuration User Controls [Auto]
Data Poisoning [Auto]
DRAM ECC Symbol Size [Auto]
DRAM ECC Enable [Auto]
TSME [Auto]
Data Scramble [Auto]
Chipselect Interleaving [Auto]
BankGroupSwap [Auto]
Address Hash Bank [Auto]
Address Hash CS [Auto]
SPD Read Optimization [Enabled]
MBIST Enable [Disabled]
MBIST Aggressors [Auto]
MBIST Per Bit Slave Die Reporting [Auto]
IOMMU [Auto]
Determinism Slider [Auto]
PSI [Auto]
ACS Enable [Auto]
PCIe ARI Support [Auto]
CLDO_VDDP Control [Auto]
HD Audio Enable [Auto]
Force PCIe gen speed [Auto]
Processor temperature Control [Auto]
SOC OVERCLOCK VID [0]
Mode0 [Auto]



[SVΞN]

@nospherato BCLK auf fast 102 MHz? Sehr schicke Ergebnisse.

Ich bin ja auch damit am liebäugeln von 101 MHz auf 102 MHz BCLK zu gehen.

Jemanden wie dir nehme ich das Setting auch ohne Karhu als stabil ab.



[stinger2k]

@RYZ3N @rowein

Hab nun auch das Kit das bei @cm87 war zwar nicht wie gestern Abend mit RTTNom 5 (2,5k Fehler) sondern mit RTTNom 6 jetzt stabil. 7k Karhu Screenshot ist im Discord.

10-12k Run poste ich dann hier. Setting ist das aus dem Calc mit 3533. Nächster Lauf mit 101 BCLK dann hoffentlich bis zum Abend.

@RYZ3N du hast fixen Multi oder?



[SVΞN]

@RYZ3N du hast fixen Multi oder?

Beim aktuellen Testsetting mit 101 MHz BCLK und ~ 4,4 GHz CPU ja. Normalerweise nicht, sondern PBO + 100mV Offset.

Aktuell 43.5 x 101 MHz = 4.393 MHz



[stinger2k]

Welche Spannung liegt dann beim XFR Boost an??



[nospherato]

@nospherato BCLK auf fast 102 MHz? Sehr schicke Ergebnisse.

Ich bin ja auch damit am liebäugeln von 101 MHz auf 102 MHz BCLK zu gehen.

Jemanden wie dir nehme ich das Setting auch ohne Karhu als stabil ab.

Danke dir für dein Vertrauen, allerdings möchte ich hier nicht umgedingt was lostreten.. Ich werde mal schauen, ob ich die Tage doch noch mal irgendwann einen Lauf starten kann und entsprechend den Post ergänzen.

Ansonsten zum BCLK:
Denke bis 102Mhz ist das alles noch recht harmlos, kritisch wird es meiner Meinung erst in den Bereichen 105Mhz+ da dort dann doch evtl. die M.2 und andere Komponenten leiden dürften.
Ich wollte in dem Fall einfach mal testen, wie weit CPU mit guter Temperatur geht und ob ich beim RAM etwas weniger Temperatur hin bekommen kann.
War selbst ertaunt, was die 11Mhz weniger aus machen. Hatte mal zum Spaß den Lüfter+Abgrenzkarton weg gemacht vorm RAM und selbst in Richtung 50Grad+ alles kein Problem (ich meine Spitze waren 58Grad; da hat die Grafikkarten Backplate ordentlich gewärmt).



[SVΞN]

Welche Spannung liegt dann beim XFR Boost an??

XFR2, XFR Enhancer 2, PB2 und PBO sind bei mir deaktiviert, wenn ich manuell per Multi fix übertakte. Ich dachte zudem, dass das Standard wäre.

VCORE: 1,3875v



[ZeroCoolRiddler]

Deaktiviert sich doch eh automatisch.



[SVΞN]

Deaktiviert sich doch eh automatisch.

Das mein ich doch.

XFR2, XFR Enhancer 2, Precision Boost 2 und PBO sind doch bei manuellen OC per Multi standesgemäß deaktiviert und lassen sich auch nicht aktivieren.

Oder habe ich dich falsch verstanden @stinger2k?



[stinger2k]

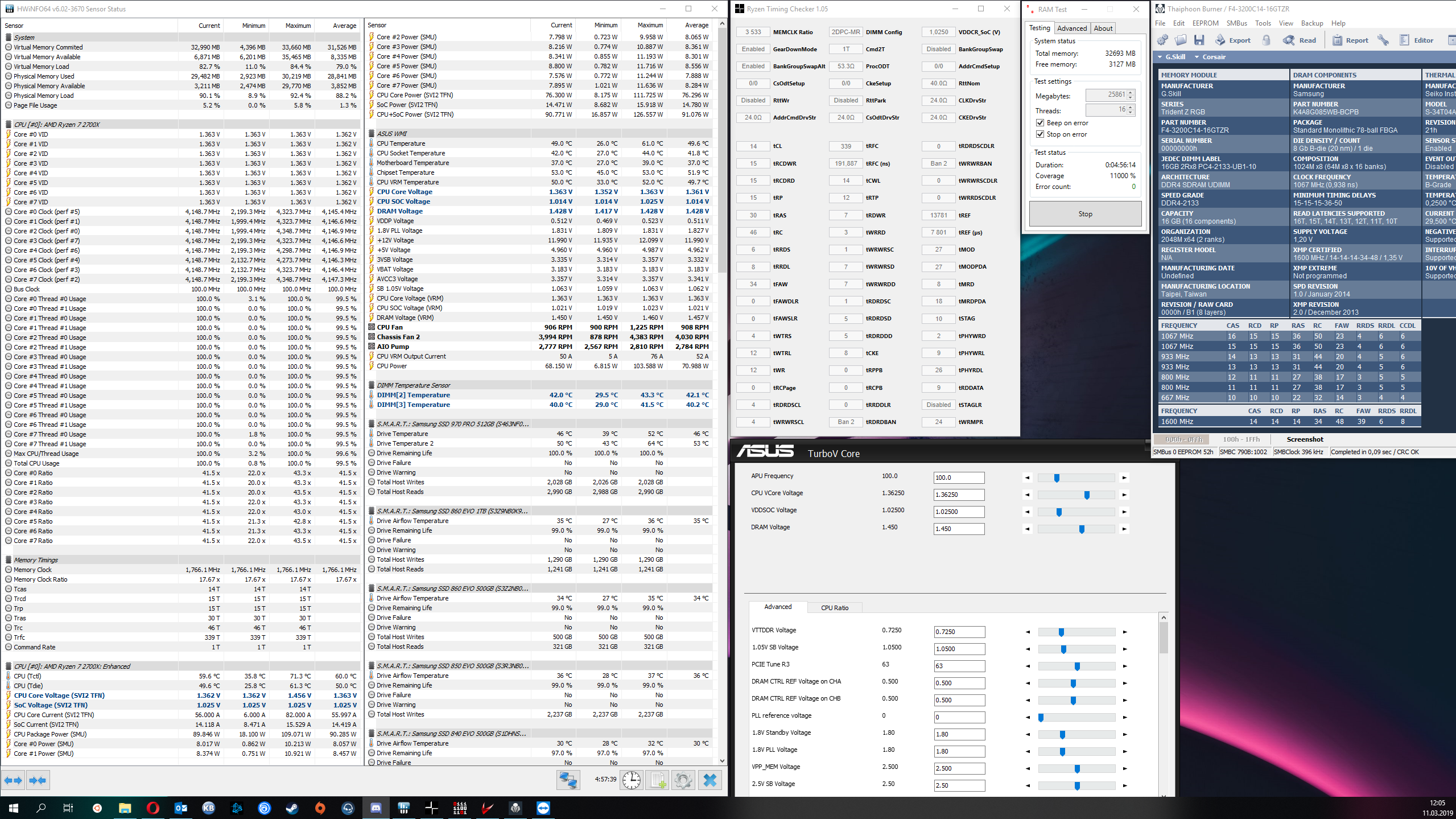

Bei mir mit Asus TurboV Core setze ich BCLK wird PBO erst ab 102 MHz deaktiviert, darunter ist er noch aktiv. Poste später Mal einen Screen ...



[SVΞN]

Bei mir mit Asus TurboV Core setze ich BCLK wird PBO erst ab 102 MHz deaktiviert, darunter ist er noch aktiv. Poste später Mal einen Screen ...

Wenn ich „nur“ BCLK OC mache, mag das sogar zutreffen [hab‘s noch nicht ausprobiert.]

Wenn ich aber per Multiplikator übertakte, sind alle Boostfunktionen deaktiviert und es ist grundsätzlich nicht möglich diese zu aktivieren.

Da bin ich mir zu 100% sicher.



[stinger2k]

Deshalb ja meine Frage ob fester Multi bei dir gesetzt ist. Übrigens macht meine 970 Pro bei 102 BCLK schlapp.... @nospherato

Ergänzung (11. März 2019)

Nachtrag: @rowein habe ja das selbe Board und RAM-Kit wie du...

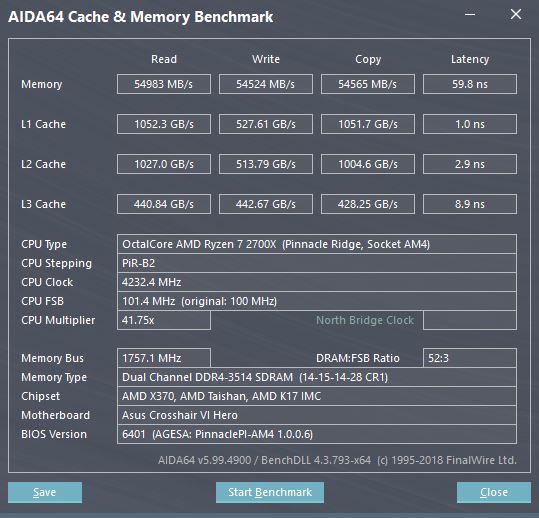

3533 CL14 confirmed



[rowein]

@stinger2k
Weißt du, was der Code 03 bedeutet?
Der kommt mit einer weißen LED vor der Grünen mit dem BIOS Post. Bleibe da aktuell immer wieder hängen?



[Stuxi]

Erwähnung der Community im offiziellen Artikel RAM für AMD Ryzen im Test: Spiele-Benchmarks mit DDR4-2666 bis -3600.

@cm87 der Fame wird größer



[stinger2k]

03 = System Agent initialization before microcode loading.

Würde hier mit höherer Proc versuchen zu booten, oder Spannungen.



[cm87]

@Stuxi hab ich schon gesehen! Wirklich tolle Sache.

Im Namen der Community spreche ich hier nochmals meinen Dank an @Volker für seine Arbeit aus.



[nospherato]

Deshalb ja meine Frage ob fester Multi bei dir gesetzt ist. Übrigens macht meine 970 Pro bei 102 BCLK schlapp.... @nospherato

In welchem der beiden M.2 slots hast du deine drin?



[rowein]

03 = System Agent initialization before microcode loading.

Würde hier mit höherer Proc versuchen zu booten, oder Spannungen.

Habe es jetzt mal getestet. Kommt selbst bei ProcOdt 68 mit 1,45 Vdimm und 1,36 VCore bei 4GHz noch. Ich lasse das mal so stehen und schaue nochmal nach den 3466.
Die 3533 müssen also nochmal warten. Das wird aufwändiger



[stinger2k]

Wieviel Proc hast du bei 3466? Wieviel SOC bei 3466? Hattest du das genau mit Aida Cache Test ausgelotet?
