Eure aktuellen Retro Projekte

[meistersuppe]

Wer hat noch eine Speicherkarte für einen IBM XT von 1985 ? Müsste so 448 kb haben mit aufgelöteter Batterie, hatte das Datum und Uhrzeit vor dem booten angezeigt, das Board hat nur 192 kb. Wär schön wenn ich den damit wieder unter Dos 3 zuzm Leben erwecke.
Falls jemand für nen 286 noch Speicher mit Beinchen sucht - hab ich. Auch ISA Grafikkarten zum Teil mit Mäuseklavier.



[Demolition-Man]

@TheManneken

YouTube

An dieser Stelle steht ein externer Inhalt von YouTube, der den Forumbeitrag ergänzt. Er kann mit einem Klick geladen und auch wieder ausgeblendet werden.

YouTube-Embeds laden

Ich bin damit einverstanden, dass YouTube-Embeds geladen werden. Dabei können personen­bezogene Daten an YouTube übermittelt werden. Mehr dazu in der Datenschutzerklärung.

YouTube-Embeds laden

Datenschutzerklärung

Da ist die Karte.^^



[TheRealSutefan]

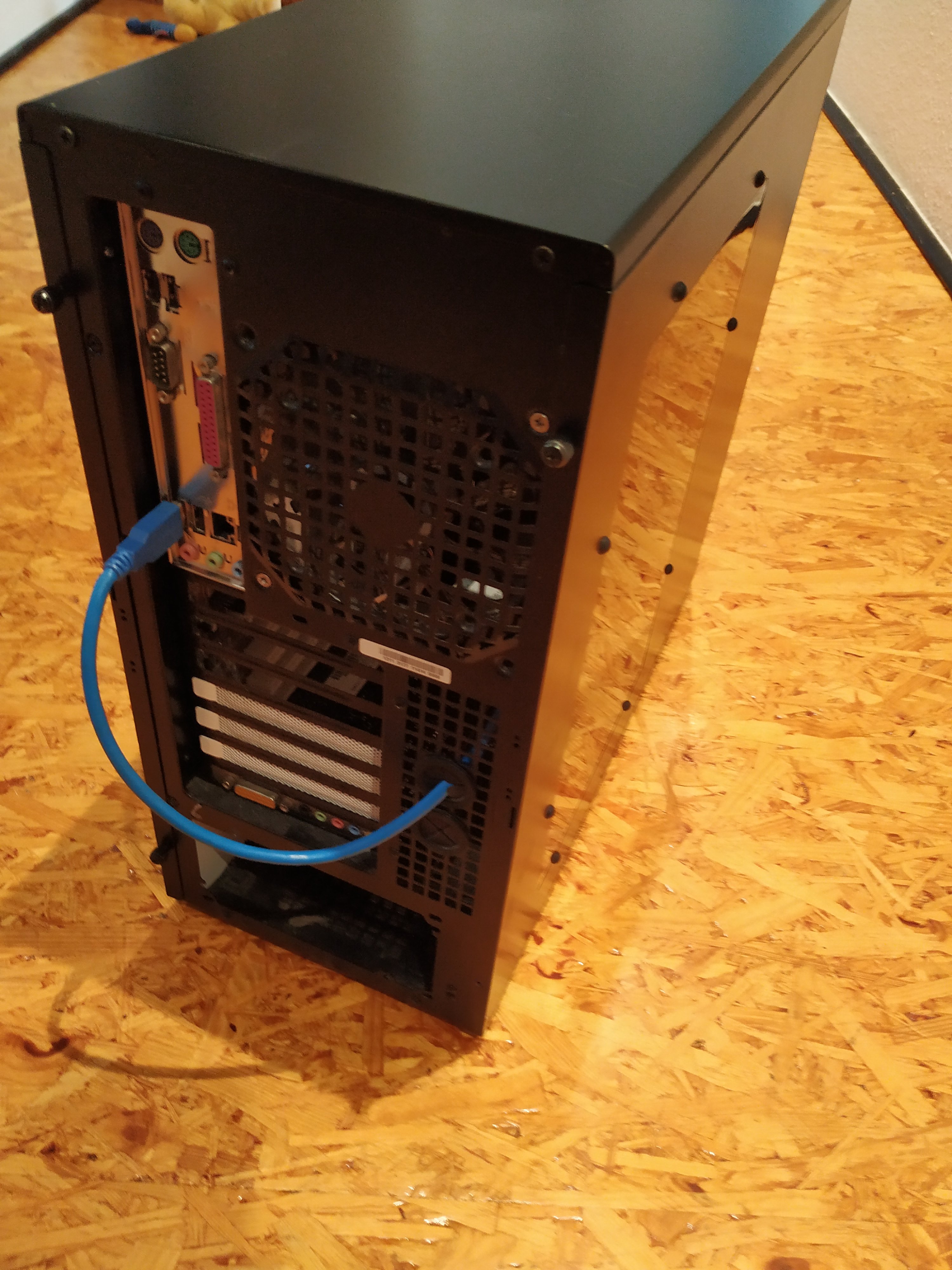

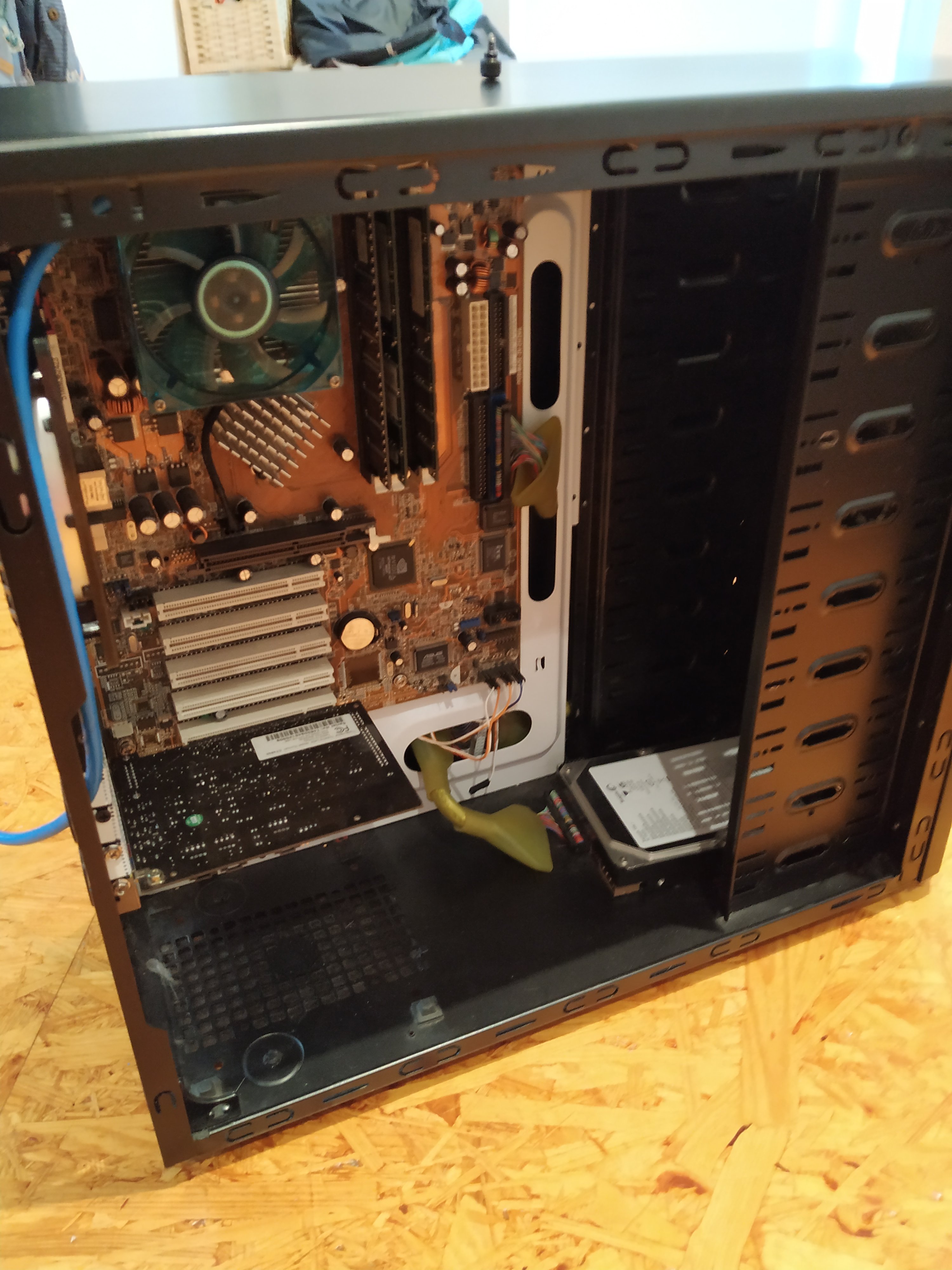

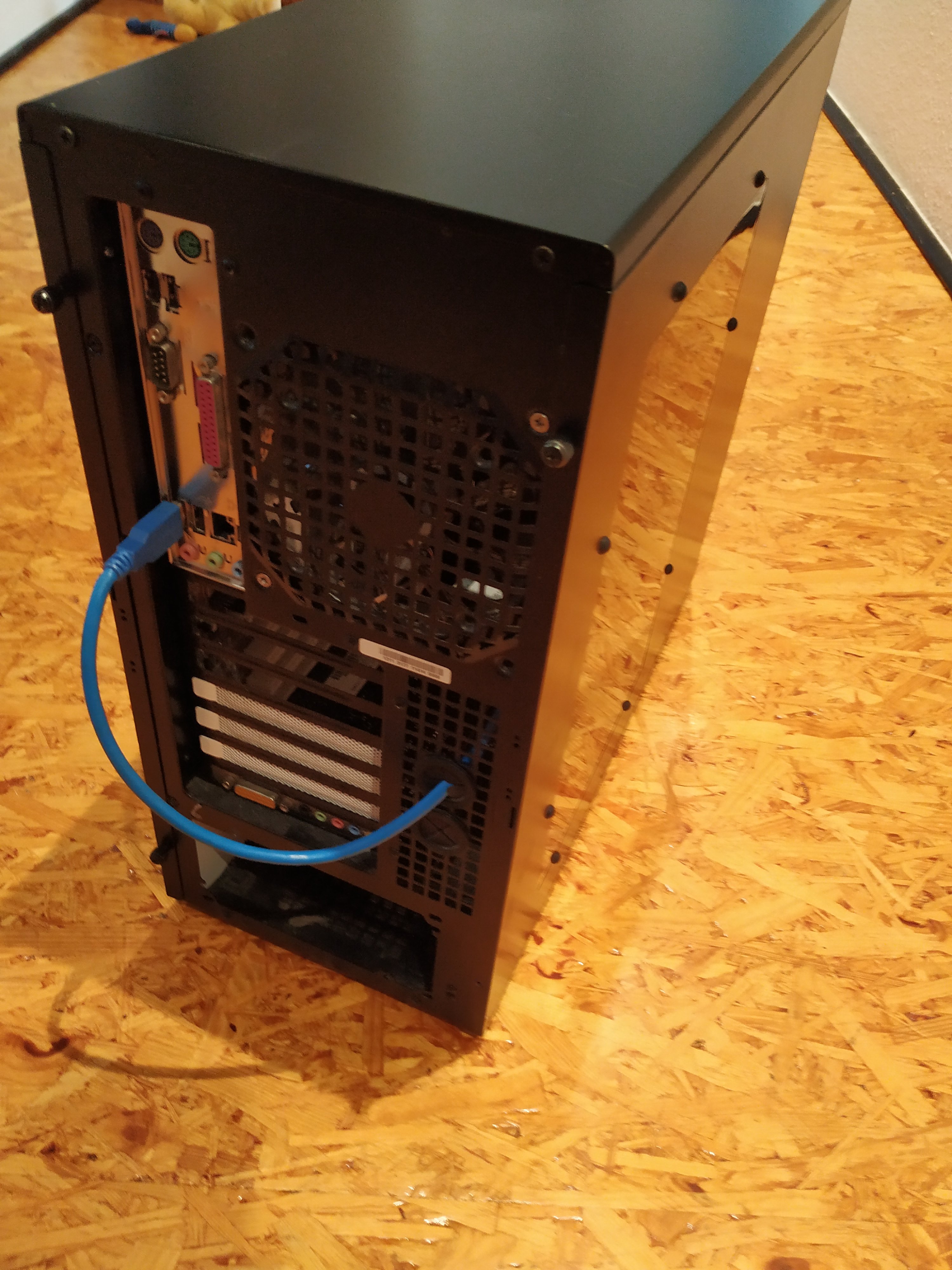

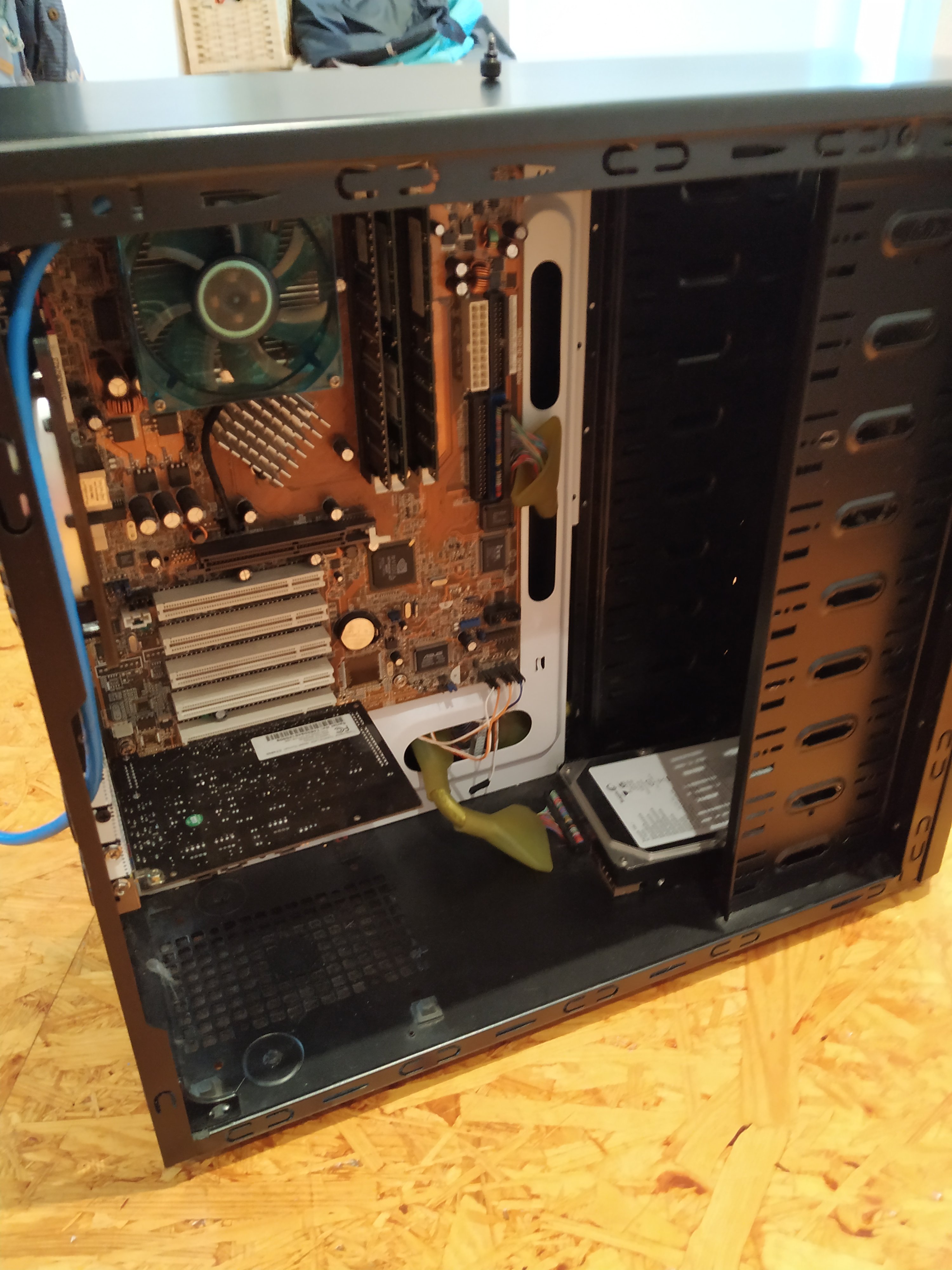

Kleines Update.

• Speicher ist nun mit 3GB DDR1 bestückt
• I/O Blende ist nun vorhanden

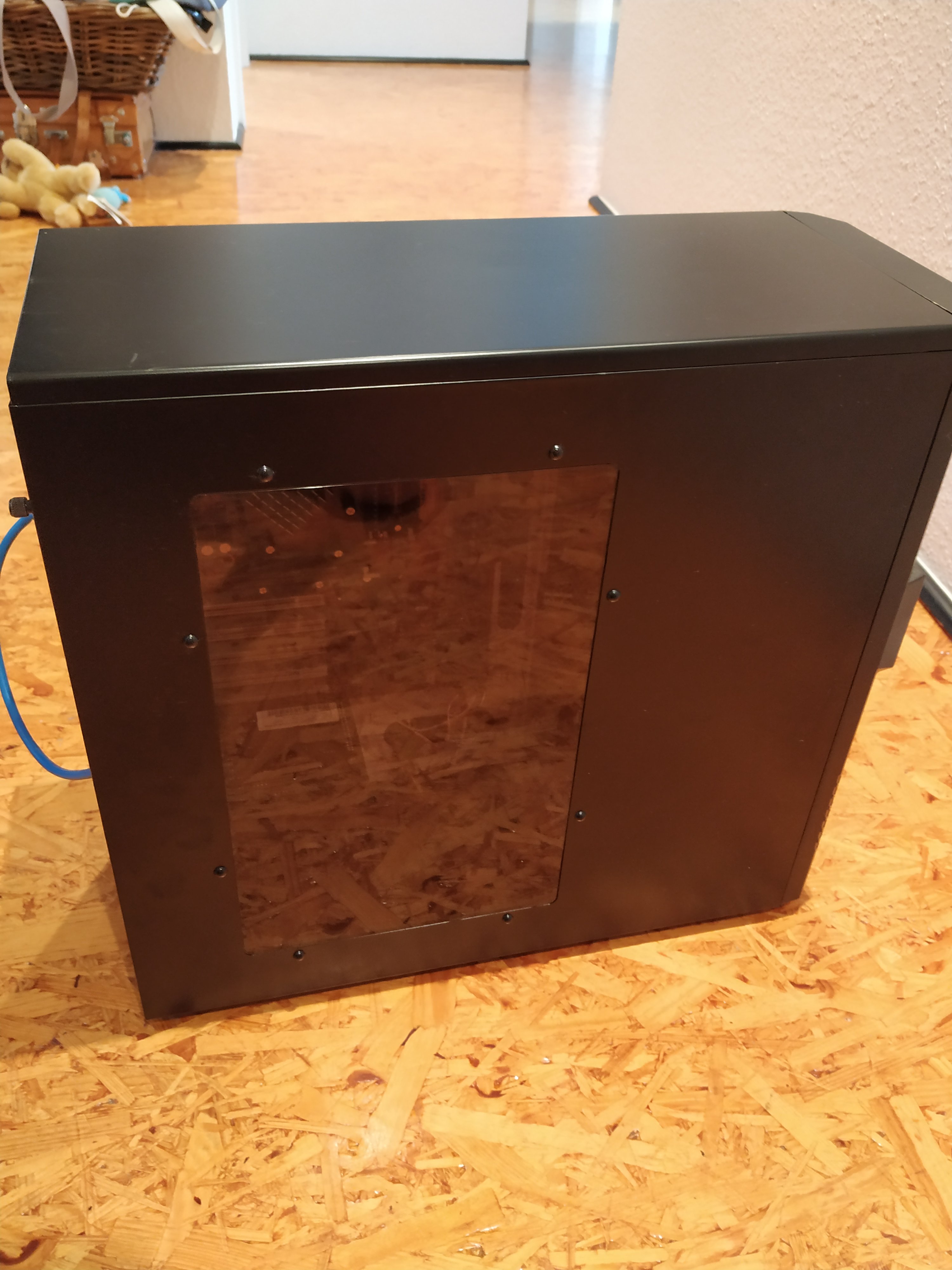

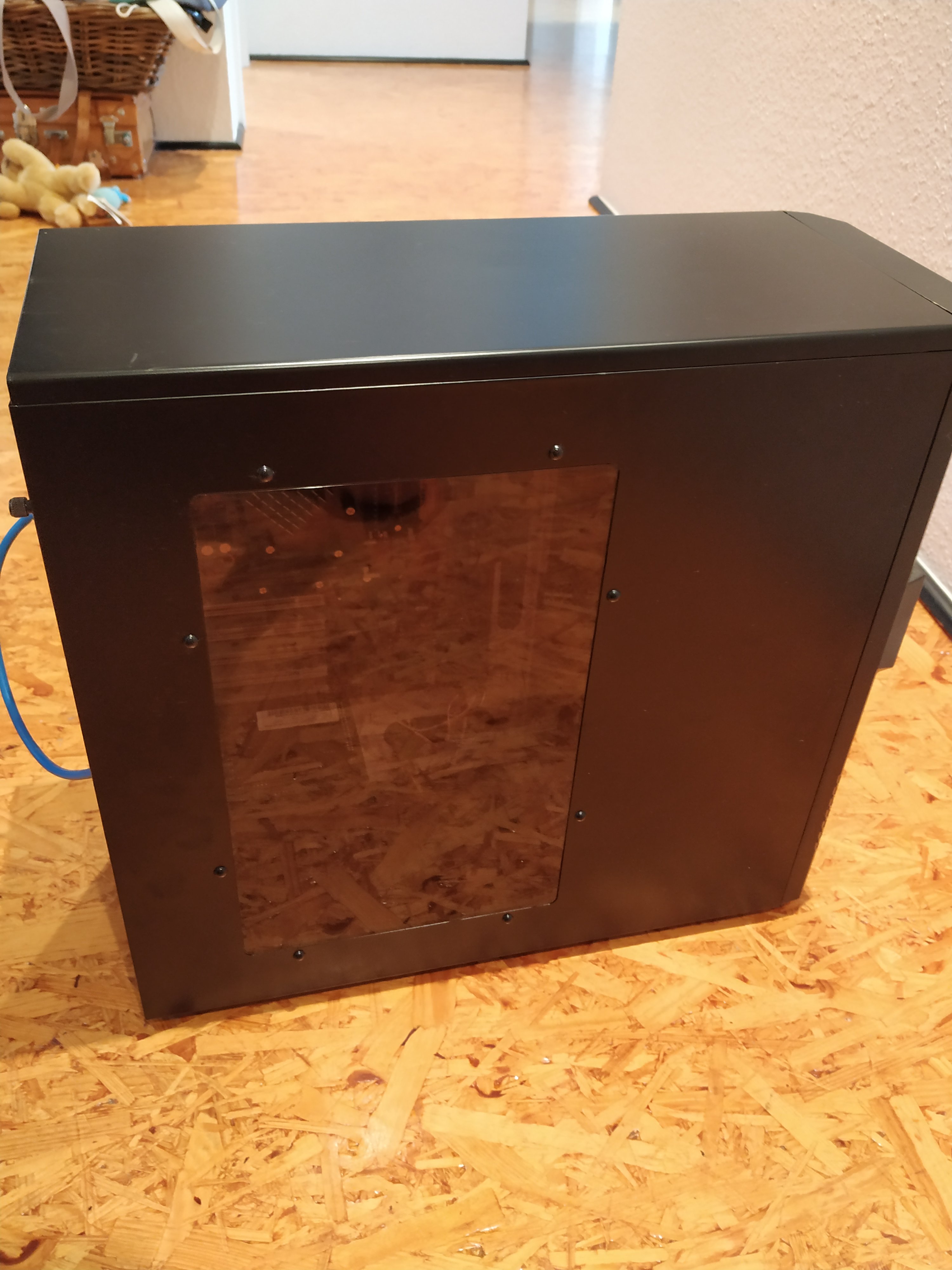

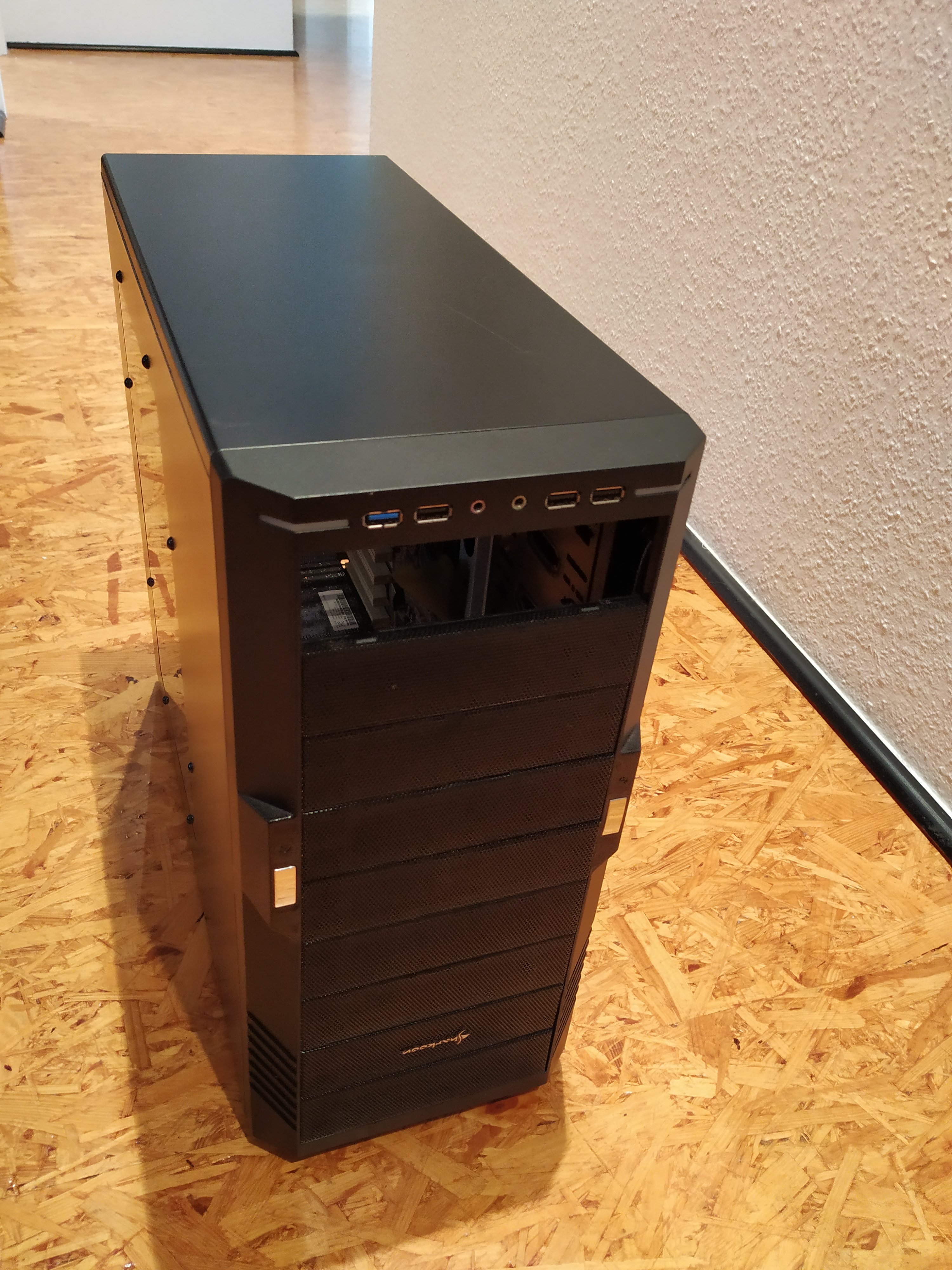

• Altes Sharkoon Gehäuse ist nun mit der Hardware bestückt
• 80GB IDE Festplatte von 2005 ist nun verbaut

Netzteil ist unterwegs.
Überlege noch die Kazemaster Pro Lüftersteuerung zu verbauen. Bin mir aber nicht sicher.
An einer 9800 Pro bin ich auch noch dran

Hoffentlich funktioniert dann auch alles



[Demolition-Man]

Hab jetzt wieder einen (fast) passenden Monitor. Falls ich was benchen oder vergleichen soll.

Noch News von mir: Das Bios-Update vom Problemboard war endlich erfolgreich! Falls ihr bei ähnlich altem Zeug Probleme haben solltet, benutzt bitte uniflash!



[HerrAbisZ]

uniflash

Hast du da nähere Infos bitte ? Danke



[Demolition-Man]

https://dosreloaded.de/forum/core/index.php?attachment/41779-uniflash-1-40-zip/

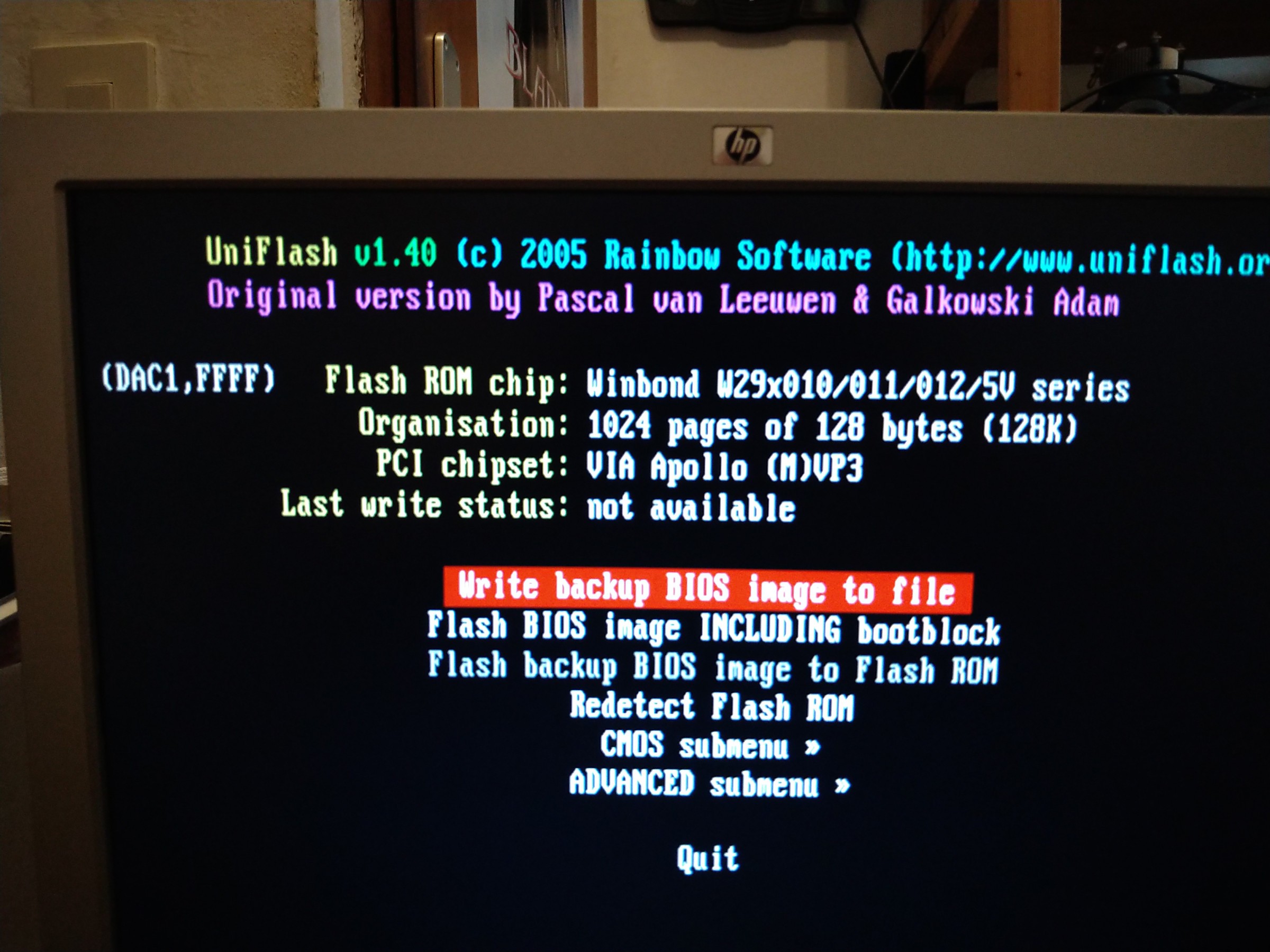

Nachdem ja jede awdflash Version nicht funktionierte wurde mir Uniflash empfohlen. Damit lässt sich wohl alles flashen was irgendwie unter Strom steht.

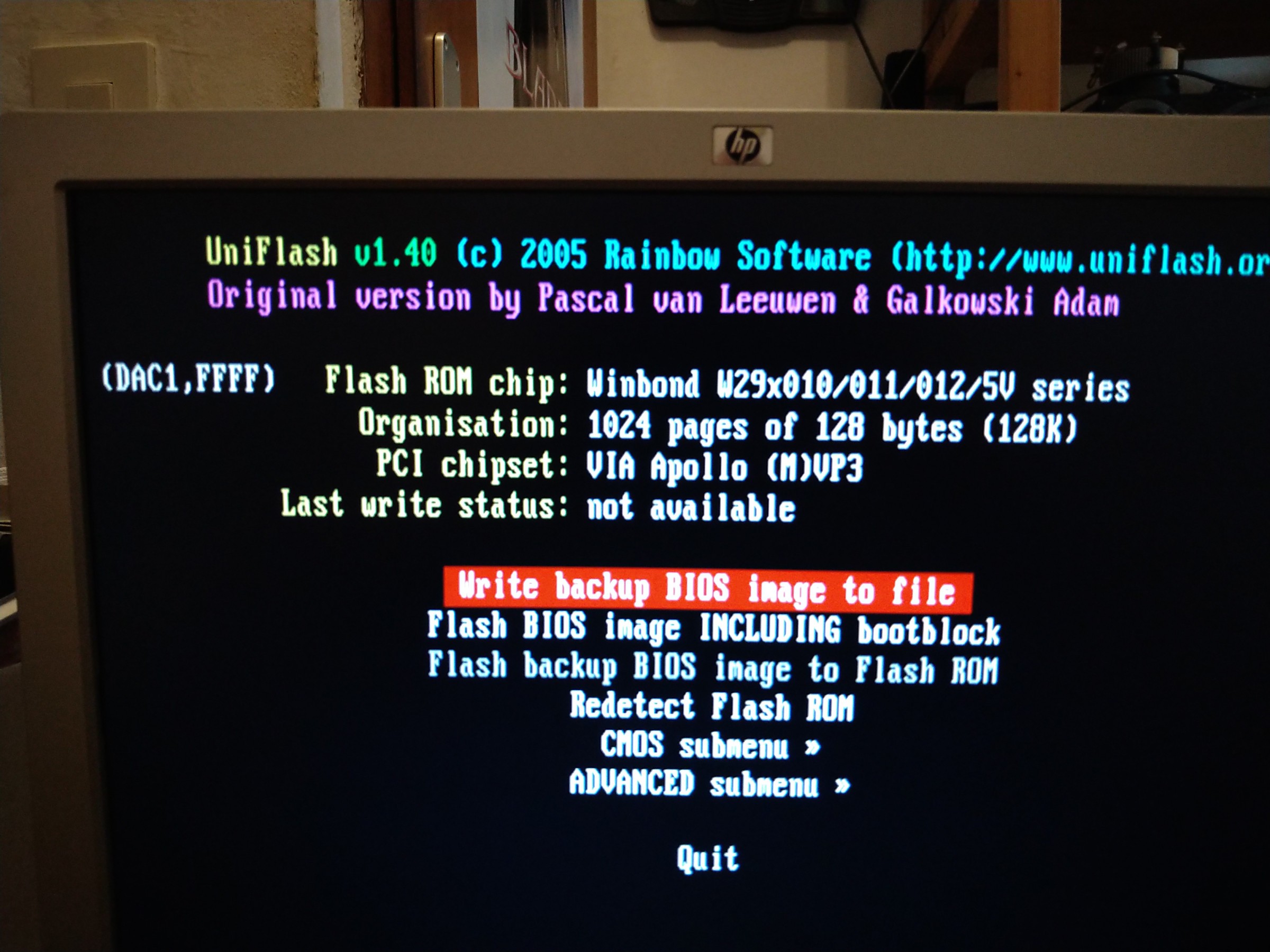

Habe es dann in der Win 98 DOS Eingabeaufforderung von der HDD aus gestartet. Es hat meinen Bios Chip erkannt, ein Backup konnte erstellt werden (doch 128 kb) und nach 3 Sekunden was das Update drauf.

Völlig problemlos.



[HerrAbisZ]

Ah Danke - habe es mir gestern von hier

https://www.softpedia.com/get/Others/Miscellaneous/UniFlash.shtml#download

mal geholt. Man weiß ja nie ob und wann man es brauchen kann, sollte mal mein EEprom Brenner von Batronix nicht zum Einsatz gelangen können. BIOS Chip z.B.: fix verlötet.



[Candy_Cloud]

Es gibt doch auch so "Zangen" zum verlötete ROMs mit so Geräten wie deinem Batronix zu verbinden.



[andi_sco]

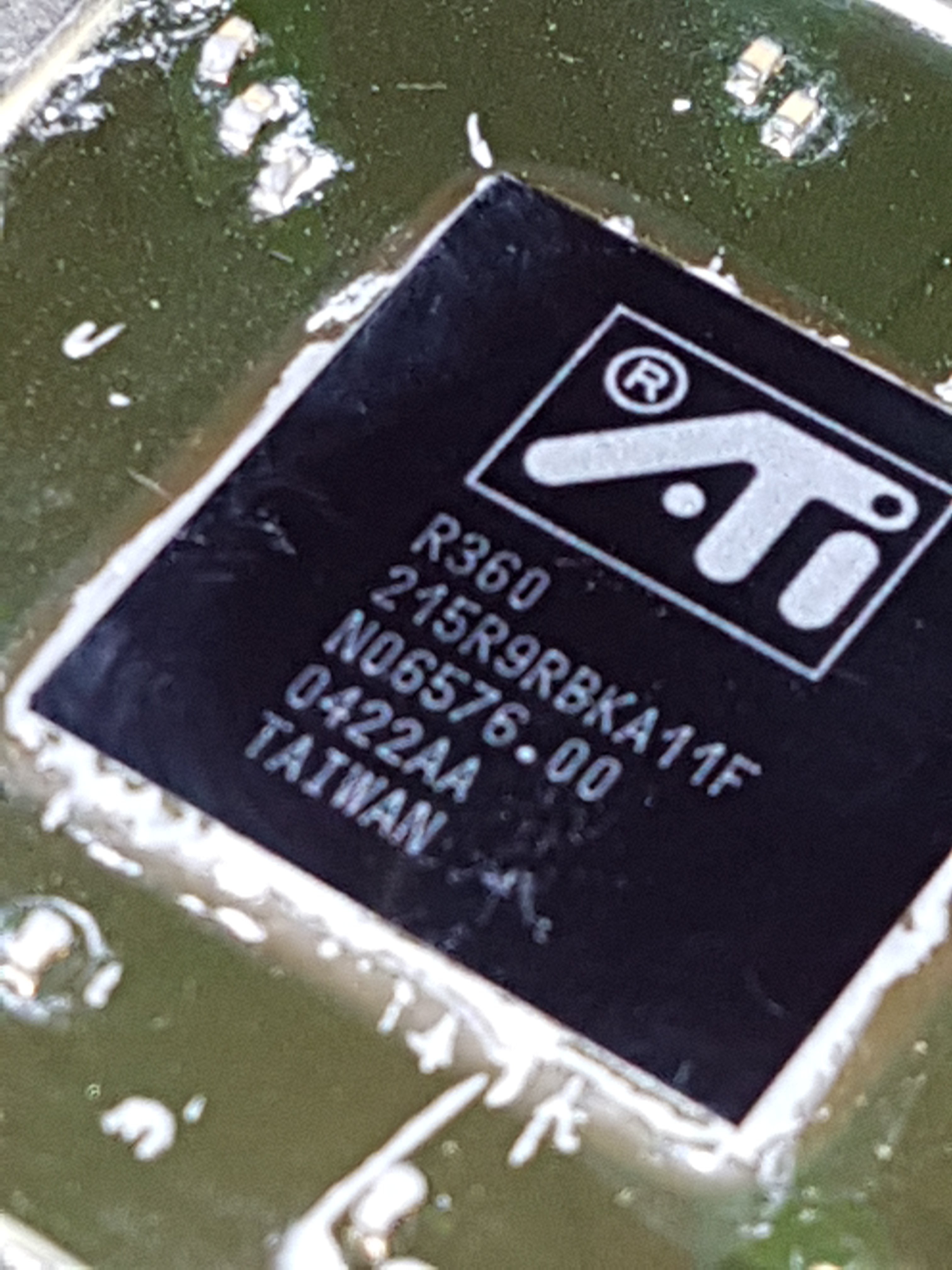

... abgebaut und darunter folgenden Chip entdeckt...

Anhang anzeigen 948843

Ganz einfach: viele Radeon 9800 mit 256MB RAM waren beim SI beschnitten, sieht man ja auch an den RAM Modulen



[HerrAbisZ]

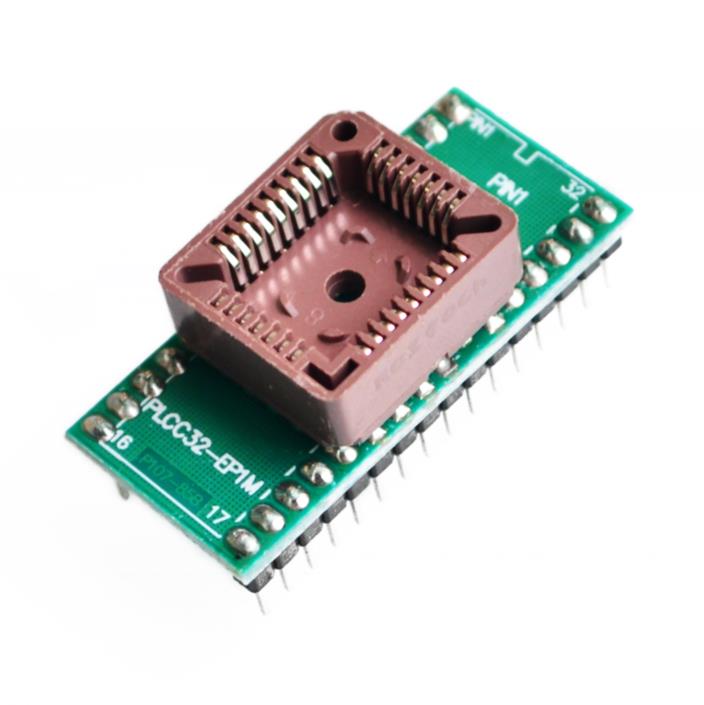

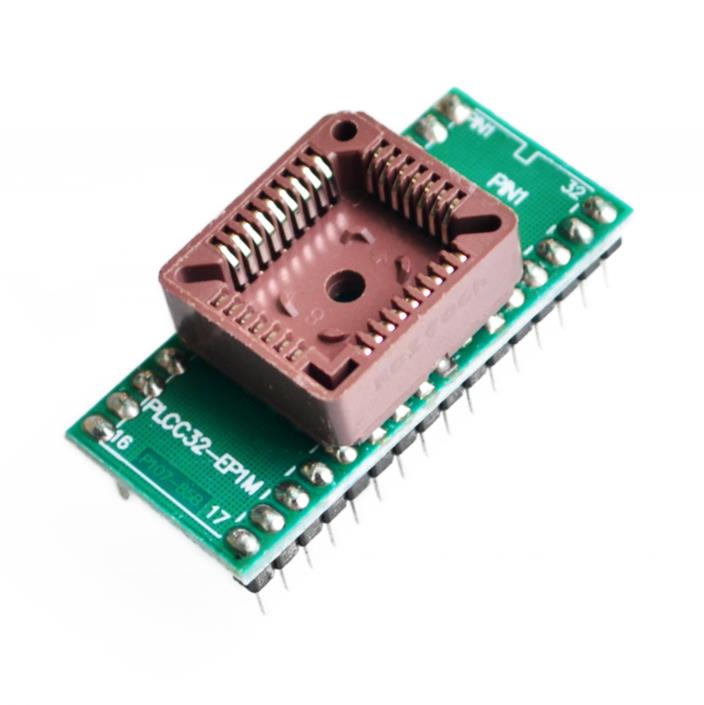

Batronix hat das nicht https://www.batronix.com/versand/adapter/plcc-adapter.html

Und BIOSFLASH hat das früher angeboten und den BIOS Chip ausgelötet vom Mainboard, macht es anscheinend jetzt nicht mehr

Diese Zange wäre schon interessant



[Candy_Cloud]

Die Dinger sehen aus wie eine Haarklammer für Frauen. Im Prinzip kann man sich eine Haarklammer selber zu so einer Zange umbauen.

Adrian Black hat meines Wissens mal so eine in einem seiner C64 Videos genutzt.



[HerrAbisZ]

Die da ist zum heraus ziehen der PLCC CHIPS - solche habe ich



[Candy_Cloud]

Ne das ist son Clip mit den Kontakten dran, einem Bündel Kabel die dann auf einen DIP Sockel gehen zum Verbinden mit dem Programmierer...



[ChiliSchaf]

So sehen die aus:

YouTube

An dieser Stelle steht ein externer Inhalt von YouTube, der den Forumbeitrag ergänzt. Er kann mit einem Klick geladen und auch wieder ausgeblendet werden.

YouTube-Embeds laden

Ich bin damit einverstanden, dass YouTube-Embeds geladen werden. Dabei können personen­bezogene Daten an YouTube übermittelt werden. Mehr dazu in der Datenschutzerklärung.

YouTube-Embeds laden

Datenschutzerklärung

PS: holla, die Preise beim Batronix. Für meinen TL866II kostet ein ganzes Set PLCC + SOP Adapter grade mal 13 Euro. Einzig der Adapter um 27C400 / 27C800 / 27C160 (letztere dann in mehreren Schritten, Bank für Bank) zu brennen war mit 8 Euro etwas teurer. Zum Brennen uralter Chips, die mehr Programmierspannung brauchen hab ich einfach ein externes Netzteil und einen Doppelsockel, mit herausgebogenen Pins, um die Spannung extern einzuspeisen.



[HerrAbisZ]

Die ist für SOIC-.. Chips

Aber nicht für PLCC- .. Chips



[ChiliSchaf]

Das war ja auch ein Beispiel. Für PLCC ohne sockel baut man einen Sockel den man von oben draufsteckt (ähnlich der Turbo- und Speicherkarten für spätere Amigas) und wenn er im Sockel steckt nimmt man ihn einfach raus.

PS: oder kauft sich fertige: https://www.ebay.com/c/1417944319



[HerrAbisZ]

So etwas habe ich auch - aber wenn der PLCC 32 Chips direkt am Board verlötet ist (Medion, etc.) ???



[ChiliSchaf]

Das sagte ich doch - Den Sockel ablöten, Kabel dran, invertierten Sockel dran, Sockel auf Chip im Board. Oder Testcklips wie den von Ebay verlinkten nehmen.

Hier nochmal das Prinzip am Beispiel einer Furia - die Sockel kann man auch von oben auf den Chip drücken - muss man sich nur einen Adapter bauen um die Pinbelegung entsprechend zu ändern.

YouTube

An dieser Stelle steht ein externer Inhalt von YouTube, der den Forumbeitrag ergänzt. Er kann mit einem Klick geladen und auch wieder ausgeblendet werden.

YouTube-Embeds laden

Ich bin damit einverstanden, dass YouTube-Embeds geladen werden. Dabei können personen­bezogene Daten an YouTube übermittelt werden. Mehr dazu in der Datenschutzerklärung.

YouTube-Embeds laden

Datenschutzerklärung



[HerrAbisZ]

Das funktioniert so nicht, weil bei einem PLCC-32 Chip der abgeschrägte Teil wo anders sitzt / ist dann, "wenn er am Kopf steht" - ich habe es gerade angeschaut genau.



[ChiliSchaf]

Doch das funktioniert - ich hab es hier neben mir liegen.

PS: wenn der Chip nicht quadratisch ist, dann muss man sich was einfallen* lassen, das stimmt. Aber dafür gibts ja auch die fertigen Zangen.

* zb Ecke aussägen etc.
