Gaming Pc - System Ok ?

[KDMAO]

Sind die Stecker (Pins) mit + - gekennzeichnet ?



[Scrush]

teilweise. es sollte aber nix passieren wen man es falsch rum steckt.

hatte da noch nie probleme

oben -> schrift nach oben
unten -> schrift nach unten.

so sollte das eig passen



[KDMAO]

wenn die beschriftung auf den steckern alle in die selbe richtung zeigen, ist es im normalfall gut.

Hat mir eine Nachricht geschickt.
So verschieden können die Ansichten sein.

Und Durchblick hab ich noch immer nicht.



[perfid]

So verschieden können die Ansichten sein.

ich schätze, @Scrush und ich liegen da beide falsch, ich hab grad ein youtube video gesehen von einem corsair gehäuse, wo die beschriftungen auch durchgemischt sind. (einmal oben, einmal unten - nebeneinander)
bei den meisten videos zeigen die beschriftungen aber eher entweder alle noch oben oder unten.
ist aber völlig egal ...

Und Durchblick hab ich noch immer nicht.

ok, nochmal langsam ... das kommt aufs gehäuse an, wie das aussieht und kann eben bei jedem gehäuse anders sein. wenn du glück hast, sind +/- auf den kabeln gekennzeichnet, oft ist auch nur hinten am stecker ein dreieck/pfeil drauf (das ist immer +) und wieder andere gibt es, die haben halt verschiedenfarbige kabel, dann ist es auch recht einfach (z.b. farbe=+) usw. usw.

alles klar?



[KDMAO]

Das Gehäuse wird ein "Silent Base 801".

Also Weiss ist MINUS, und Farbe und Dreieck ist PLUS.

Dann sollte es ja einfach sein.

Ergänzung (16. Juli 2019)

So habe jetzt was brauchbares beiGoogle gefunden. (hatte vorher falsch gesucht)

Frontpanel Anschluss PLUS, MINUS.

Ergänzung (16. Juli 2019)

Damit sollte ich jetzt keine Probleme mehr haben.

Ich melde mich nochmals, sollte ich beim zusammenbau Probleme haben.
Vielen Dank !



[KDMAO]

Ich habe mir bei einem Anbieter ein Angebot machen lassen.

Jetzt meinte ein Mitarbeiter er müsse den LuftKühler (Dark Rock 4 Pro),
gegen eine AIO Wasserkühlung (Silent Loop 240) tauschen, da es sonst zu Temperaturproblemen
kommt.

Aber ich will keine Wasserkühlung, da ich sie warten muss (alle 2 Jahre?)
Den Dark Rock 4 Pro, baue ich ein und hab keine Probleme mehr.

Wasserkühlung Ja / Nein ?
Was sagt ihr ?



[KDMAO]

Sollte ich eine Wasserkühlung nehmen, wie schliese ich die an.

Silent Base 801 - Handbuch Seite 13
Ich brauch ein PWM Steckplatz für die korrekte Lüftersteuerung, und das wäre PUMP_FAN 1 (Mainboard Handbuch)

Mainboard Handbuch Seite 68 & 79
PUMP_FAN 1 sollte eigentlich der 3 PIN der WassePumpe angeschlossen damit konstant 12V.
Auf CPU_FAN 1 kommen die Lüfter der Wasserkühlung damit PWM.

Also wenn ich eine Wasserkühlung habe kann ich die Gehäuse Lüftersteuerung nicht nutzen.
Oder kann man die Pumpe woanders anschliesen mit konstant 12V ?

Sehe nix im Mainboard Handbuch.



[Scrush]

eine AIO kannst du nicht warten. zumindest in der regel nicht. es gibt welche wo man glaub nachfüllen kann aber in der regel funktionieren die bis sie sterben.

was fürn anbieter soll dasss denn sein? und wie sieht das angebot aus? es kann nur schlechter sein denn er will ja was verdienen, was sein gutes recht ist.

nachteil ist du lernst dabei nix

scheiss doch auf die beschriftung.

frag halt hier nach wenn du alles zu hause hast. da passiert nix.



[KDMAO]

Bei der Silent Loop muss man alle 2 Jahre nachfüllen.

Und wie sieht es mit den Anschlüssen aus ?
Kannst du mir da weiterhelfen ?



[Scrush]

du hast mehrere fan anschlüsse auf dem board.

die lüfter vopm case klemmst du an die übrigen header



[KDMAO]

du hast mehrere fan anschlüsse auf dem board.

die lüfter vopm case klemmst du an die übrigen header

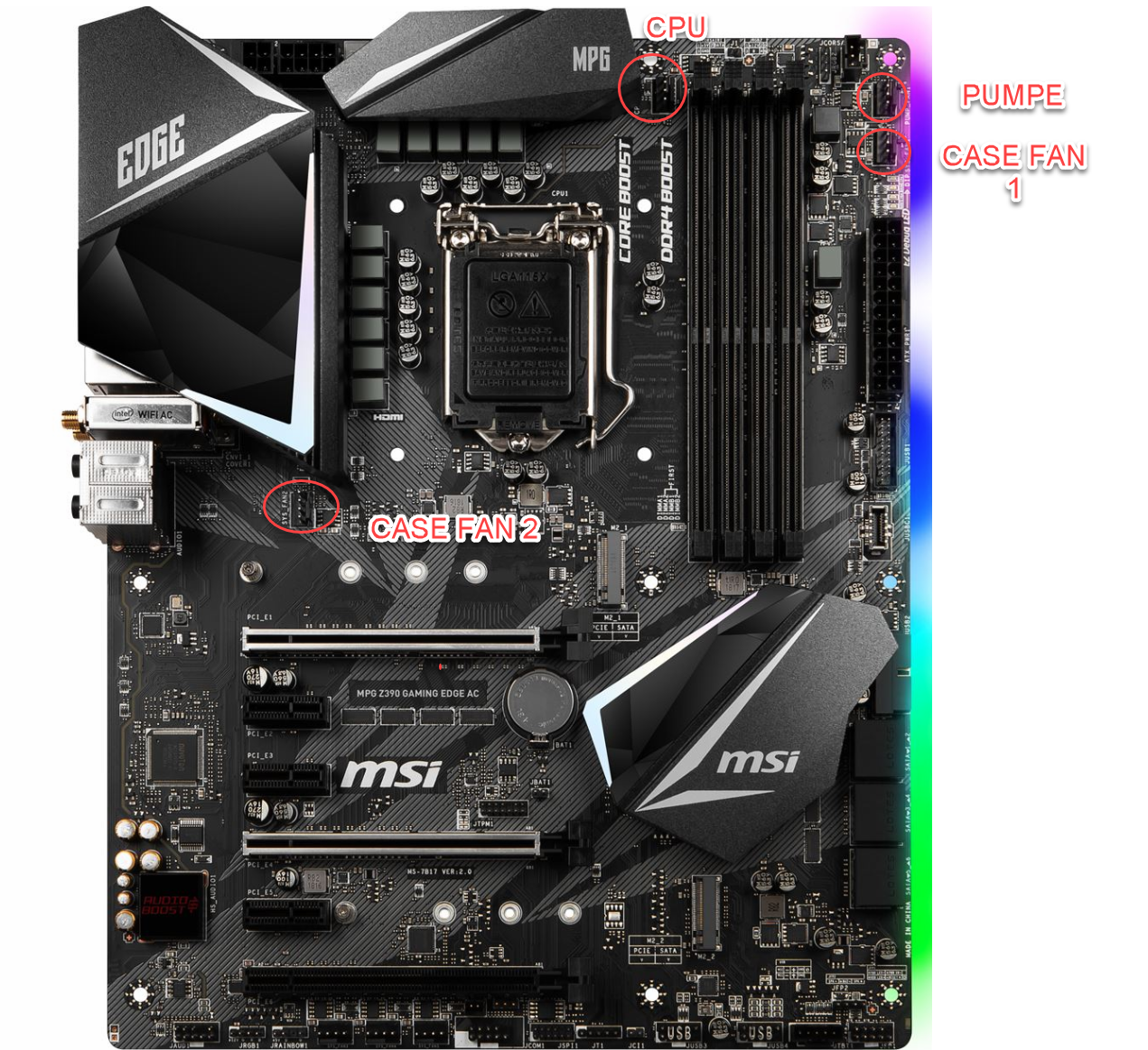

Anhang anzeigen 800738

Ja aber nur CPU FAN und PUMP FAN sind PWM (konstant 12V)
!! Dann kann ich die Lüftersteuerung nicht anschliesen !! Brauch PWM
Da gibts ein schalter für Auto. Bitte öffne den Link Silent Base Handbuch.

Dann hab ich noch SYS FAN 1-5 sind da konstant 12V ?

Wenn ich im Mainboard auf PWM stelle wie werden dann SYS FAN 1-5 angesteuert ?

Ergänzung (16. Juli 2019)

Also nochmal.
Ich schliese die Gehäuselüfter direkt an SYS FAN 1-5 an (dann kann ich die Lüftersteuerung des Gehäuses nicht gebrauchen)

Wenn ich im Mainboard auf PWM (was ich ja muss CPU FAN) stelle wie werden dann SYS FAN 1-5 angesteuert ?
Die Lüftersteurung im Mainboard geht nur PWM oder DC.



[Scrush]

nein die lüfter an den hub und das hub an 1 PWM. strom kriegt das hub über sata und das PWM signal wird an die lüfter weitergeleitet.

zumindest kenn ich das so



[KDMAO]

Ja ich hab nur 2 PWM und die brauch ich für wasserkühlung.

Lüftersteuerung des Gehäuses (Hub) kann ich dann nicht anschliesen.

Oder liefern die SYS FAN konstant 12 V.

Wenn ich im Mainboard auf PWM (Lüfter Modus) stelle, was ändert sich bei DC SYS FAN ?



[Joc]

Du kannst im Bios bei aktuellen Boards alle Fan Anschlüsse auf PWM-Modus umstellen und dann liefern sie auch alle konstant 12v weil das bei PWM grundsätzlich so ist. Der Pump Anschluss verkraftet nur eine höhere Ampere Abgabe von i.d.R. 1,5A anstatt 1A wie andere Fan Anschlüsse. Deswegen Pump für die Pumpe und die Lüftersteuerung an einen normalen Fan-Anschluss und den auf PWM Modus gestellt.



[KDMAO]

Aber dann läuft die Lüftersteuerung des Gehäuses nicht auf Auto wie ich es haben will.
Wenn ich auf PWM stelle und an einen DC angeschlossen bin dann wird die Geschwindigkeit des Lüfters ja nicht geregelt. ?



[Joc]

Wenn du ihn im Bios auf PWM stellst, dann ist er doch PWM und nicht mehr DC!

Ergänzung (16. Juli 2019)

Die Fan Anschlüsse sind alle 4-Pin PWM, aber können auch DC. Meistens sind sie im Bios default auf DC Modus eingestellt, weil die meisten Gehäuselüfter halt 3-Pin DC sind.



[KDMAO]

Also sind alle Anschlüsse FAN PWM wenn ich im Mainboard auswähle ?

Ich war nur verwirrt da im Handbuch
Lüfteranschluss im Standard PWM Modus (CPU FAN, PUMP FAN)
Lüfteranschluss im Standart DC MODUS (SYS FAN 1-5)

Das heist im Standard ist DC Aktiviert und da sind nur 2 als PWM aktiv, und die restlichen DC
Wenn ich auf PWM umstelle sind alle auf 4 Pin PWM ausgelegt, ist das richtig ?

Ich dacht schon was ich mir für ein schlechtes Mainboard ausgesucht habe, hat nur 2 PWM, dabei kann ich alle auf PWM steuern.

Richtig ?

Ergänzung (16. Juli 2019)

Jetzt hab ich aber das gefunden.
https://noctua.at/de/how-can-i-check-if-my-4-pin-fan-header-supports-pwm

Lies nochmal im Mainboard Handbuch.
Ich glaube ich habe 4 Pin, aber kein PWM auf SYS FAN 1-5



[Joc]

Du kannst jeden Sys-Fan einzeln im Modus auf entweder DC oder PWM einstellen.
Nur CPU und Pump sind per default schon auf PWM, weil es da unüblich ist DC zu verwenden.

Du musst nur daran denken, dass du, z.B. nach einem Bios Update wonach meist wieder Default Settings geladen werden, das wieder richtig einstellst. Es sollte aber nix kaputt gehen nur weil der Hub mal kurz DC Signal , also weniger als 12v bekommt. Welche Auswirkungen ein Dauerbetrieb hätte, weiß ich nicht, würde ich einfach nicht machen.

Ergänzung (16. Juli 2019)

Auf Handbuch Seite 25 des Mainboard steht doch alles.



[KDMAO]

Ich werde nicht schlau aus dem Hanbuch.
Deine Antwort ist aber auch nicht zufriedenstellend, da ich das Handbuch anders interprediere.

Lies dir den Link #47 durch , und dann vergleich das mal mit dem Handbuch.



[perfid]

Ich glaube ich habe 4 Pin, aber kein PWM auf SYS FAN 1-5

"ich glaube" is gut ... das sieht doch ein blinder, dass ALLE sys fans auf dem board 4 pins haben und damit auch PWM.

Ich werde nicht schlau aus dem Hanbuch.
Deine Antwort ist aber auch nicht zufriedenstellend, da ich das Handbuch anders interprediere.

ja, mein freund, das interpretierst du falsch.
es ist haargenau so, wie es @Joc geschrieben hat.
und dass es so ist, weiß ich von meinem MSI z370 brett, da is es exakt der gleiche bullshit.
wenn es nicht so ist, bezahl ich dir gerne deinen ganzen PC.

@KDMAO
und übrigens, nimms mir nicht übel, aber dass du für den 9900k eine wakü brauchst, ist absoluter schwachsinn.
aus eigener erfahrung kenne ich die kühlleistung vom "dark rock pro 4" nicht, da muss ich mich selber an das halten, was google dazu sagt, aber ich kann dir garantieren, dass z.b. der "noctua nh-d15" spielend damit fertig wird.
