Leserartikel Intel Core i-Serie - RAM Overclocking (Auswirkungen auf Spiele)

[Weedlord]

Der Pin ist mittig vom Sockel, ich versuch heute Abend nochmal ein Bild zu machen, hoffe ich hab genug Licht. Meine Wohnung ist auch mit Deckenbeleuchtung nur mittelmaessig hell. ;D

Die Krone nennt man Pon?

Wenn ja ist der bei einem Pin ziemlich sicher abgebrochen, bzw. fehlt.



[Weedlord]

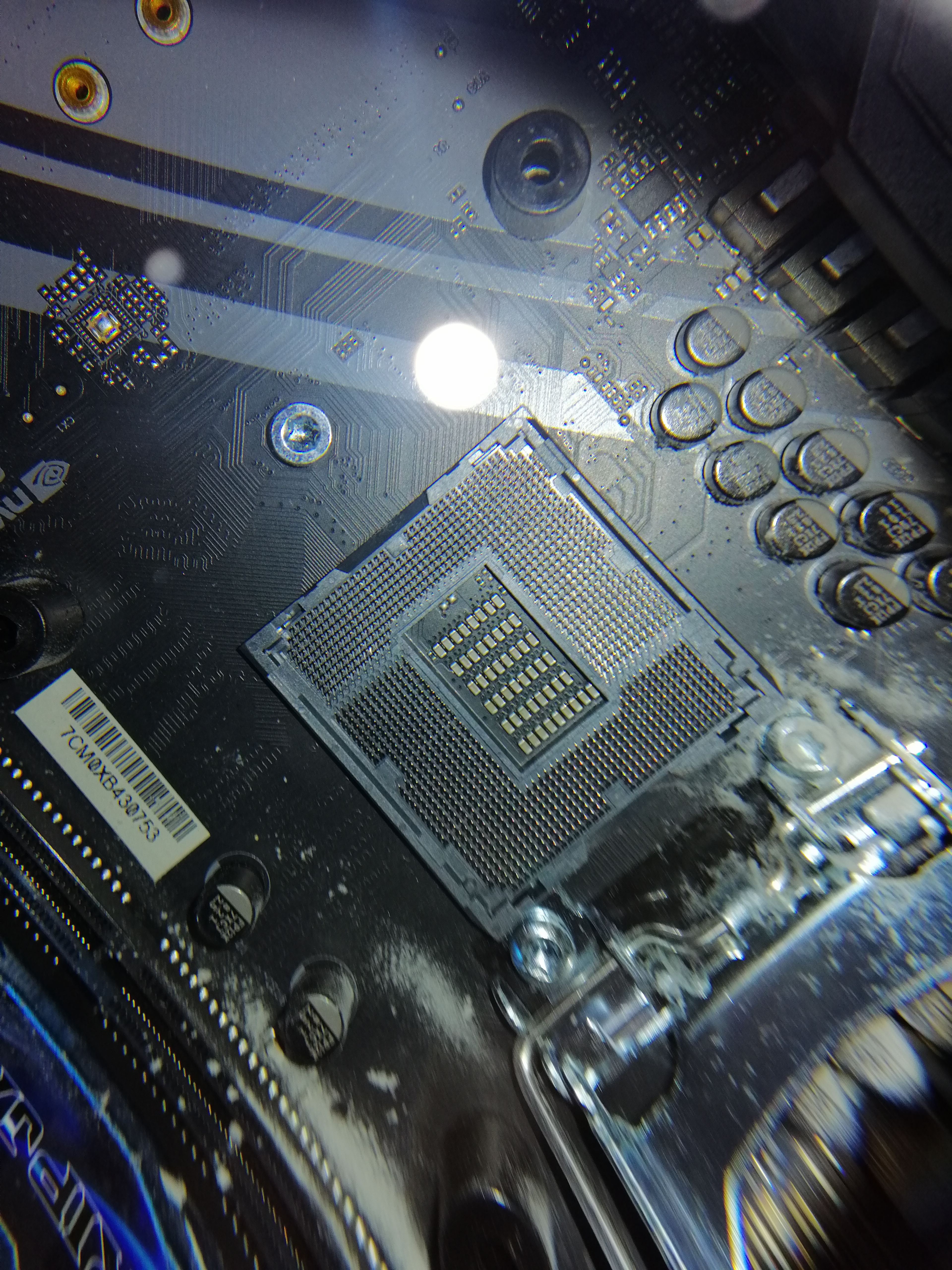

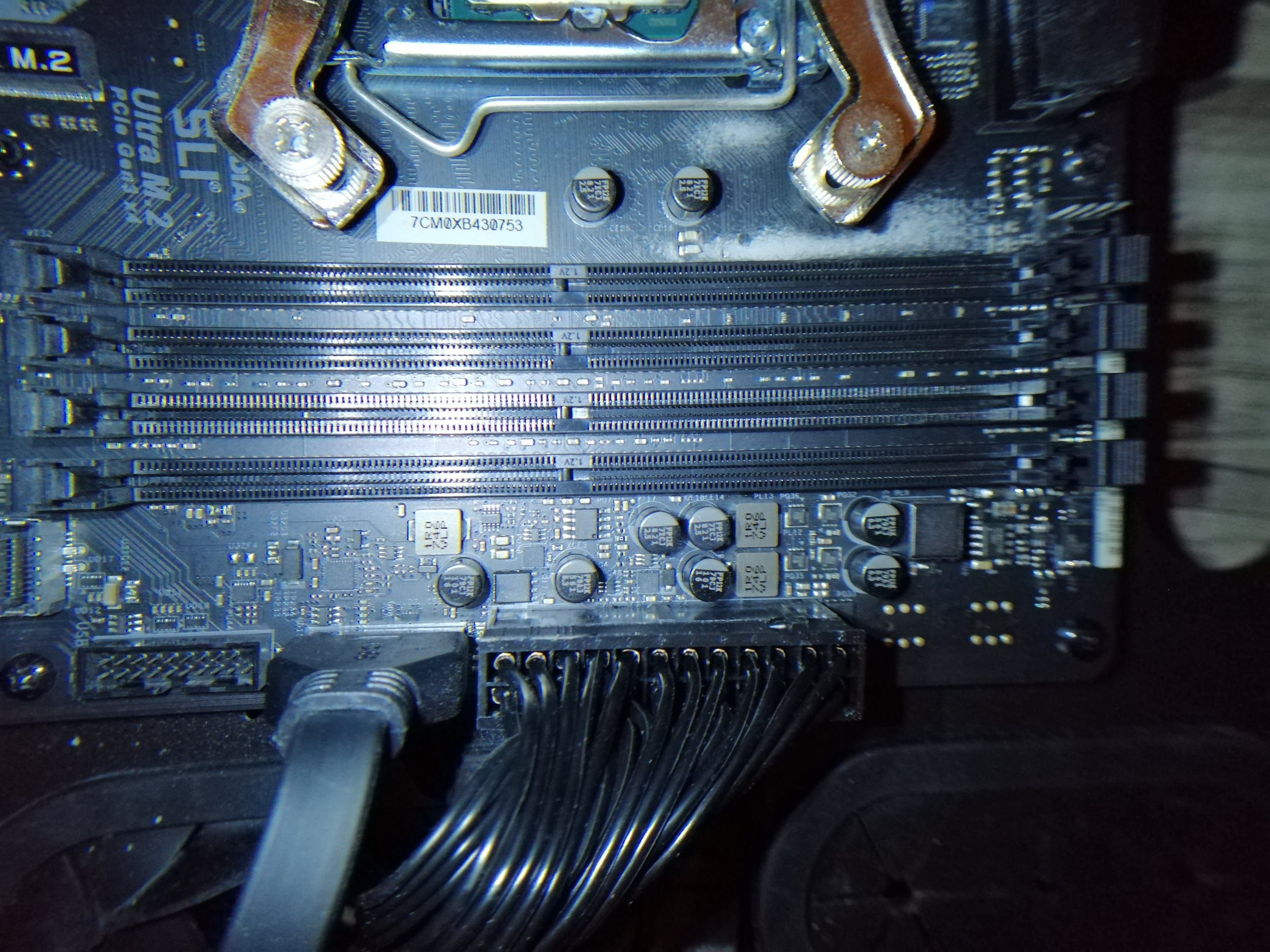

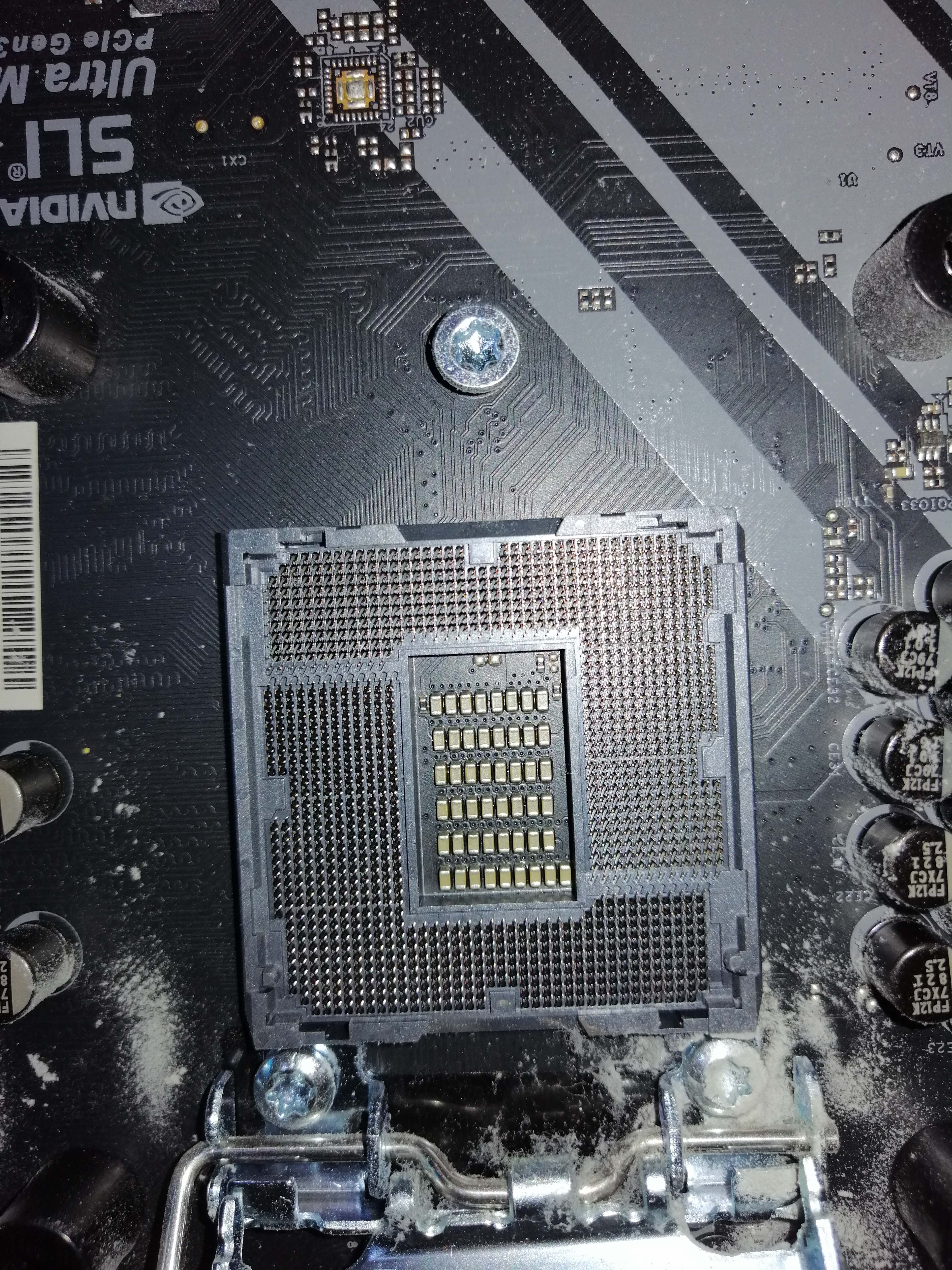

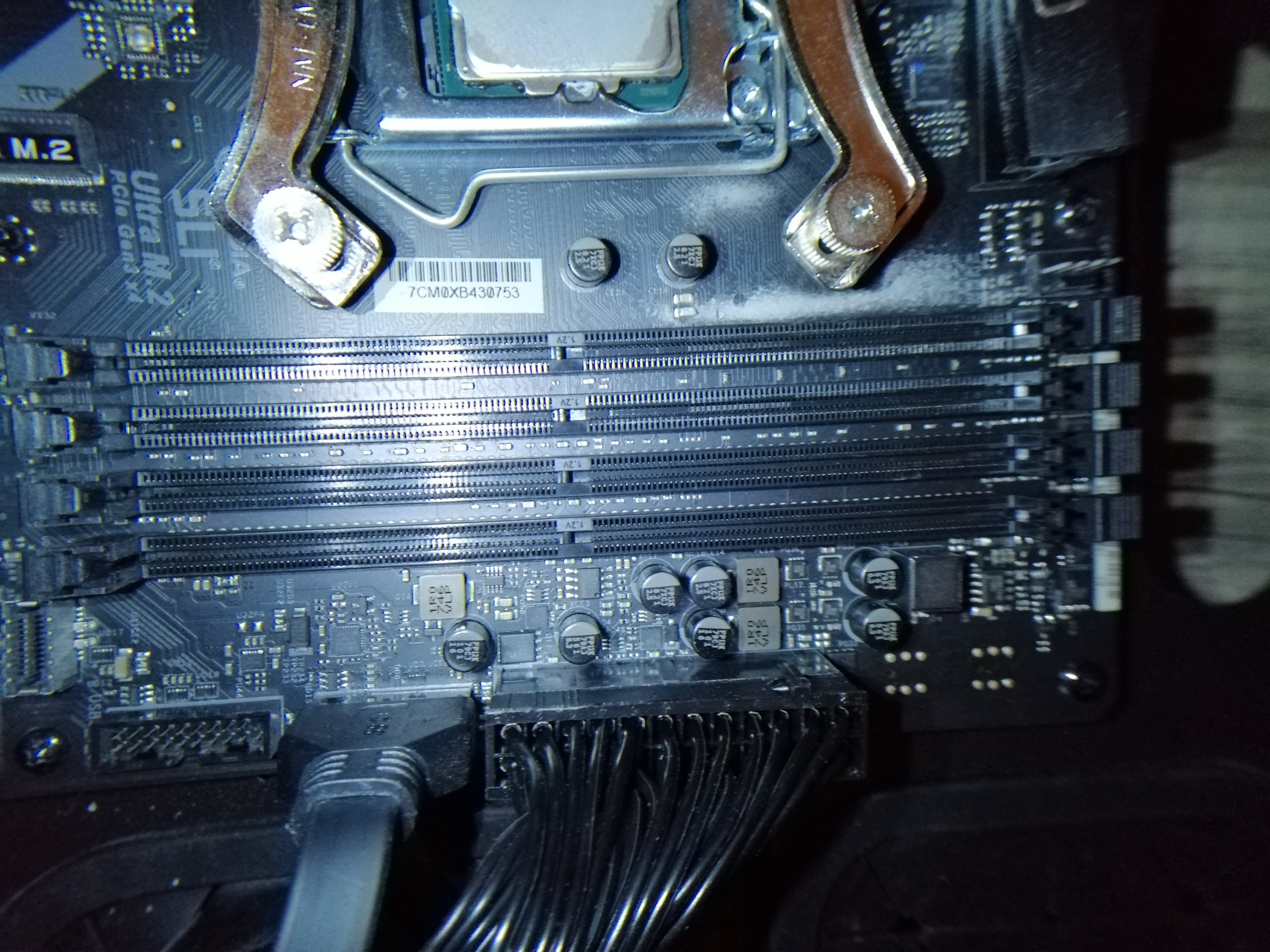

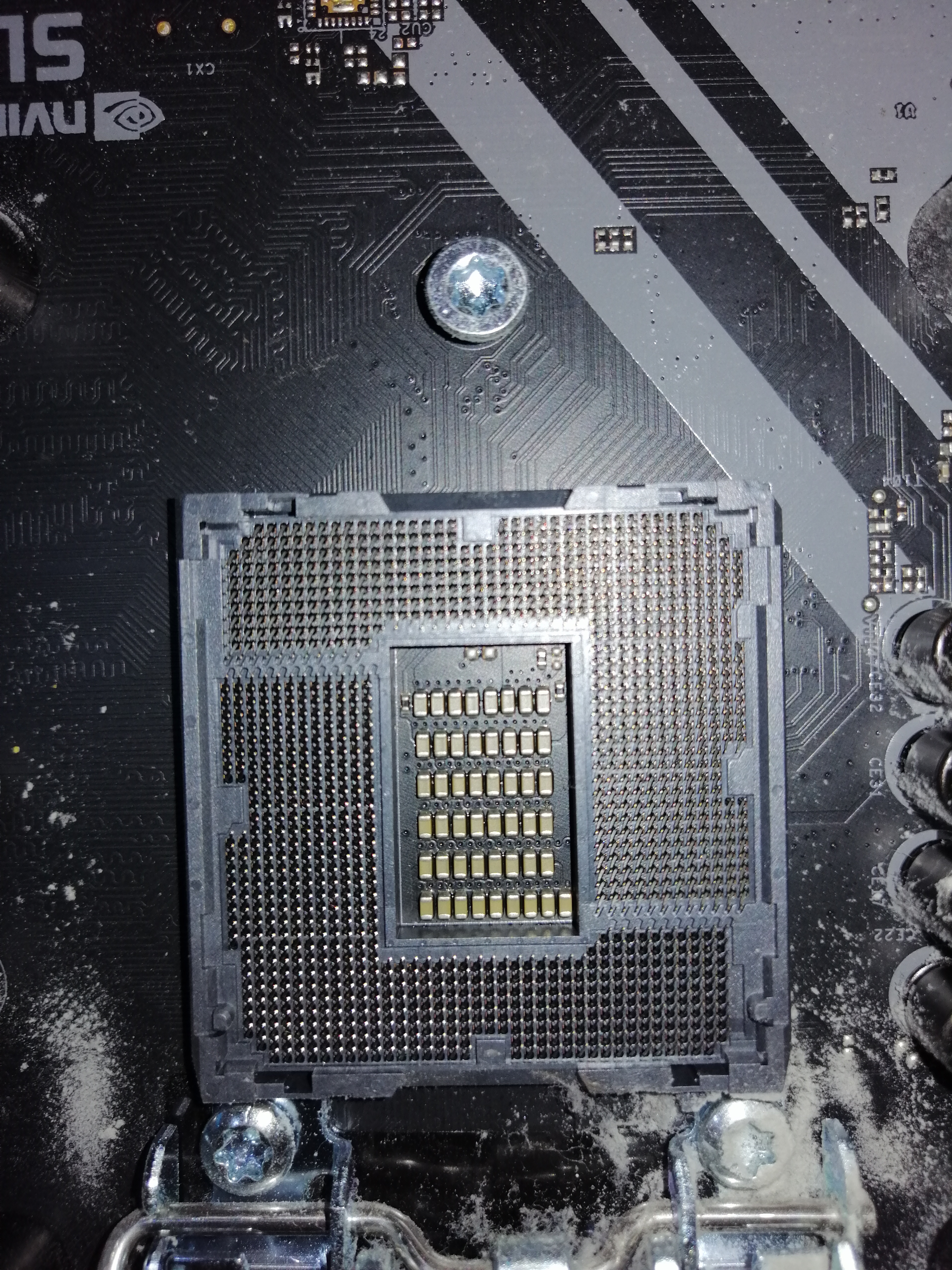

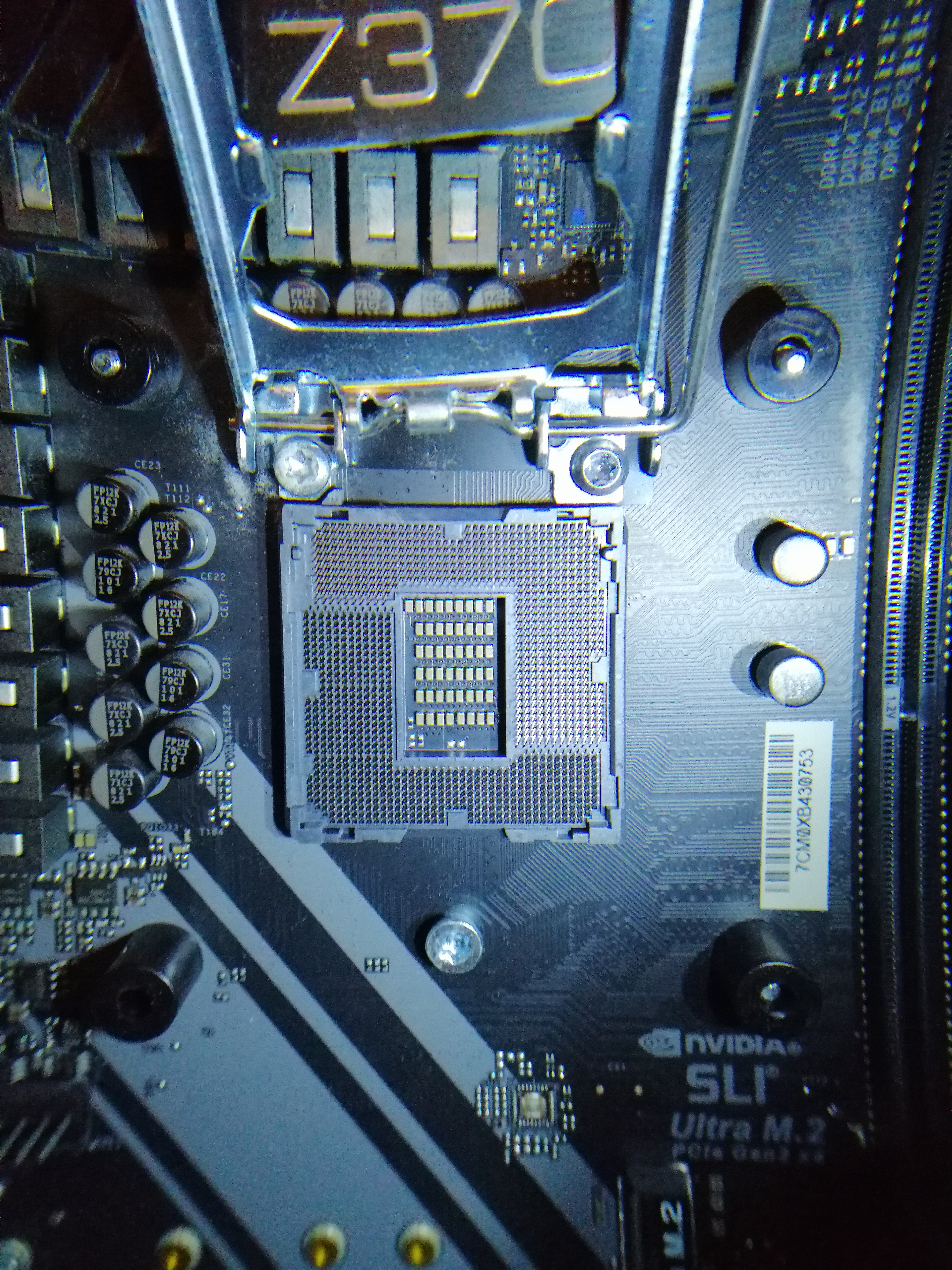

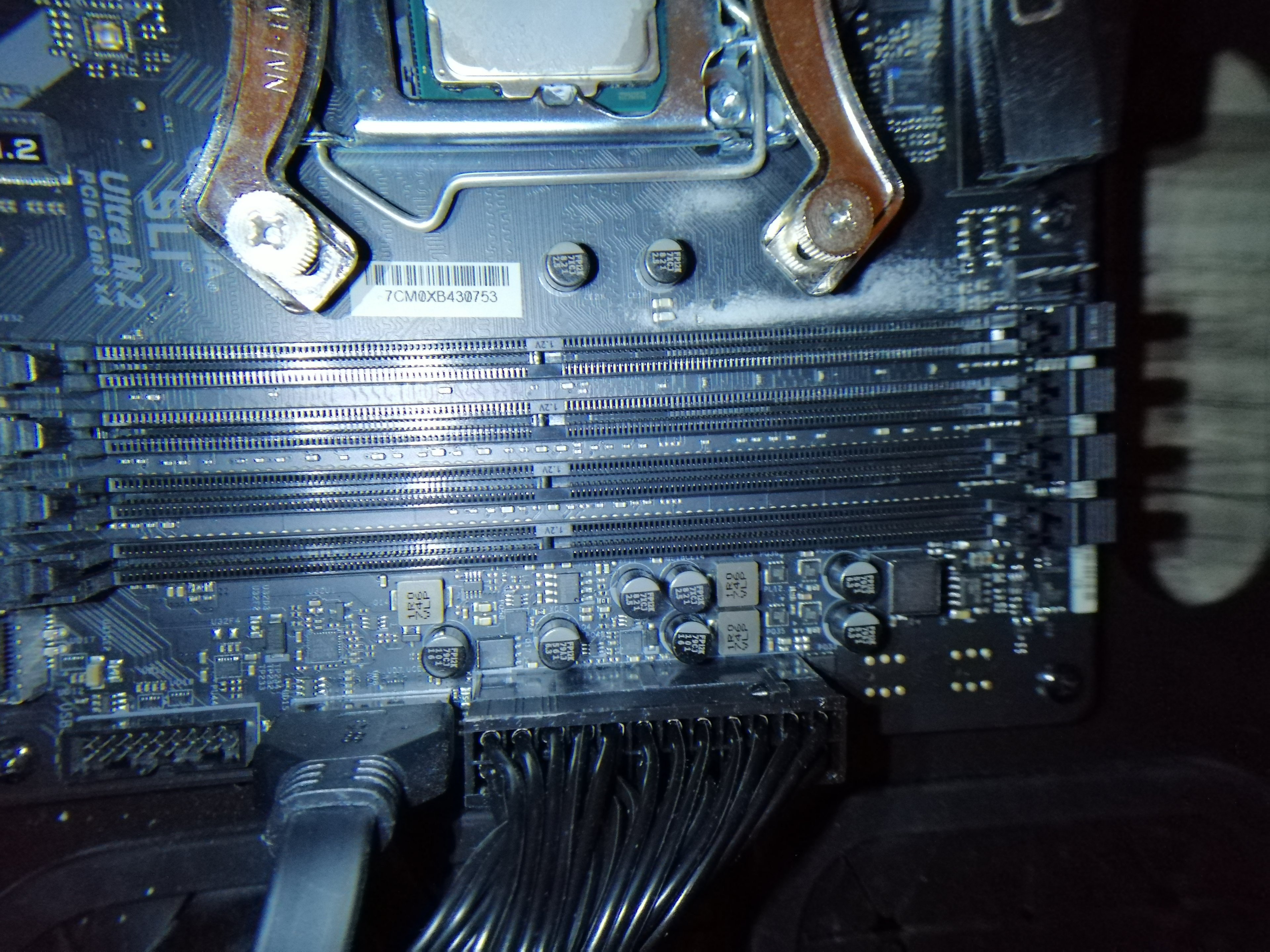

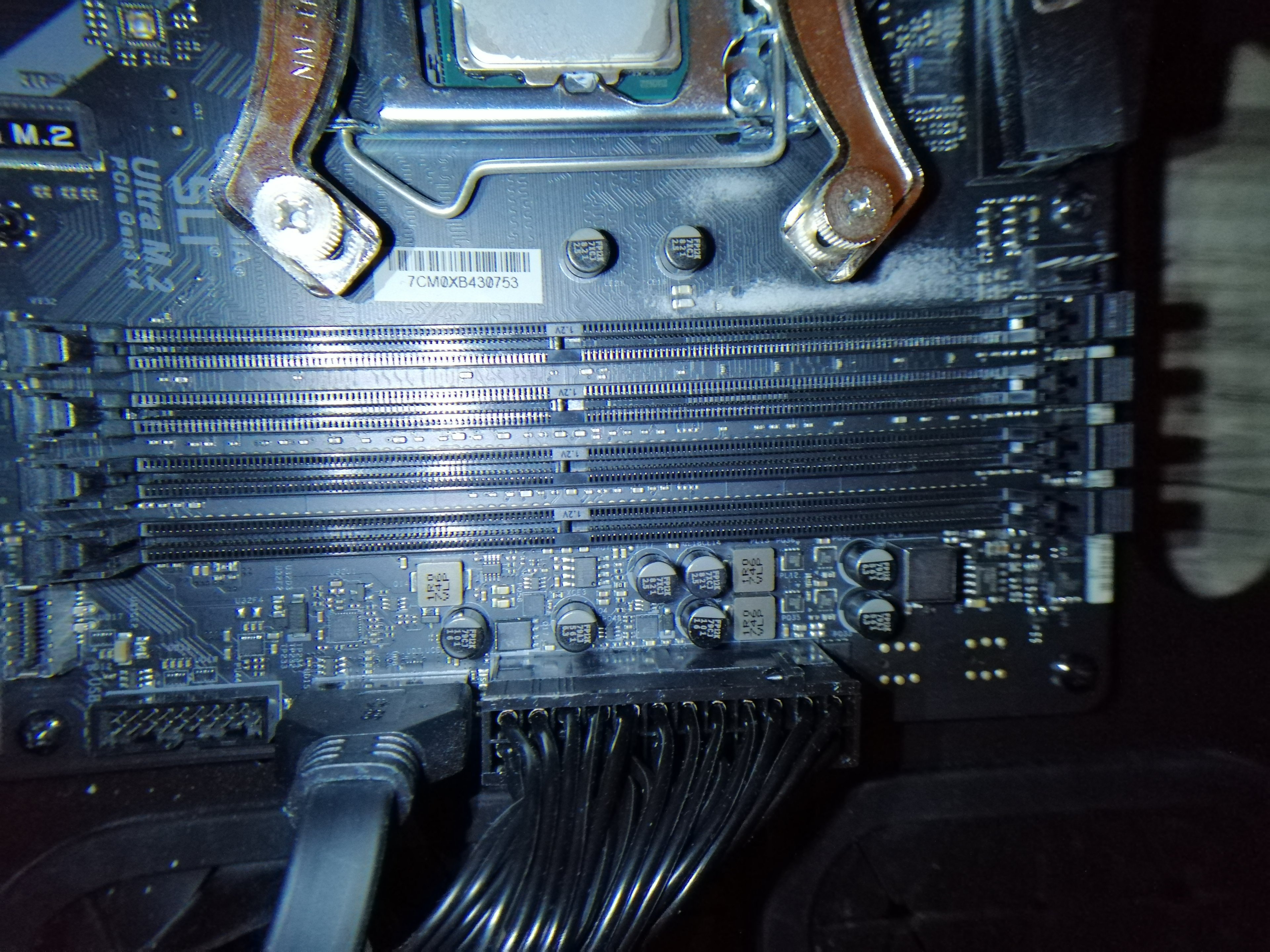

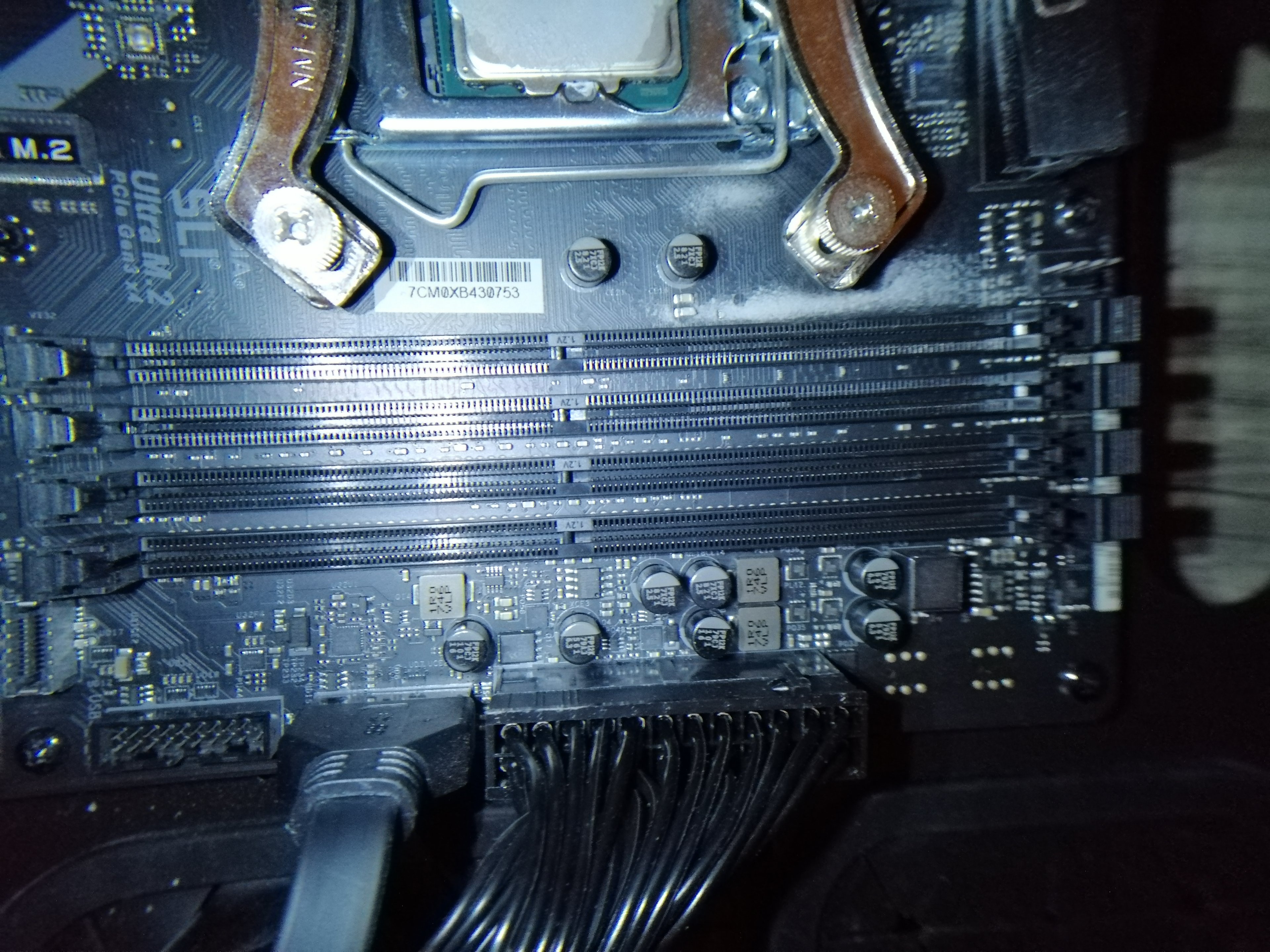

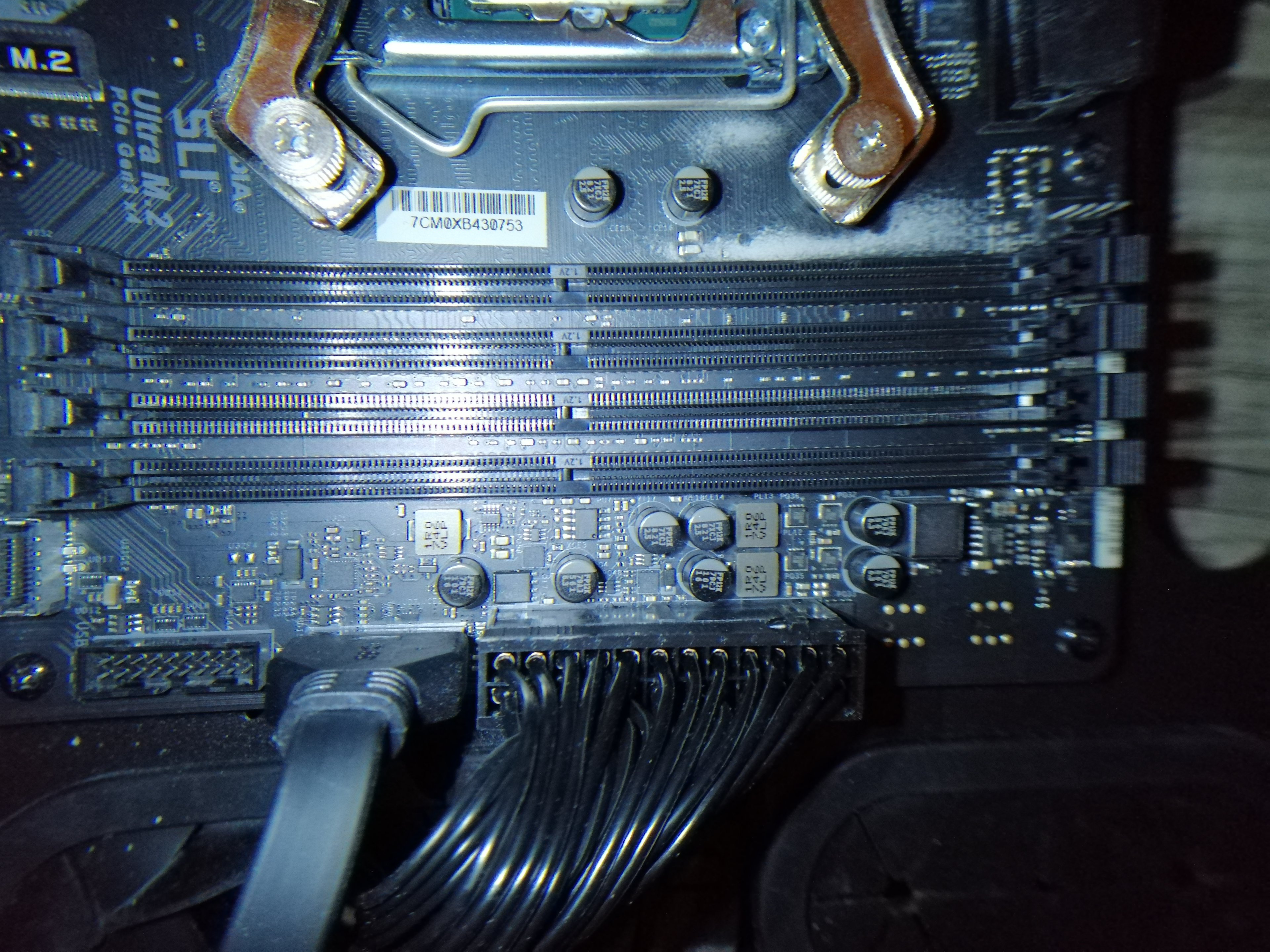

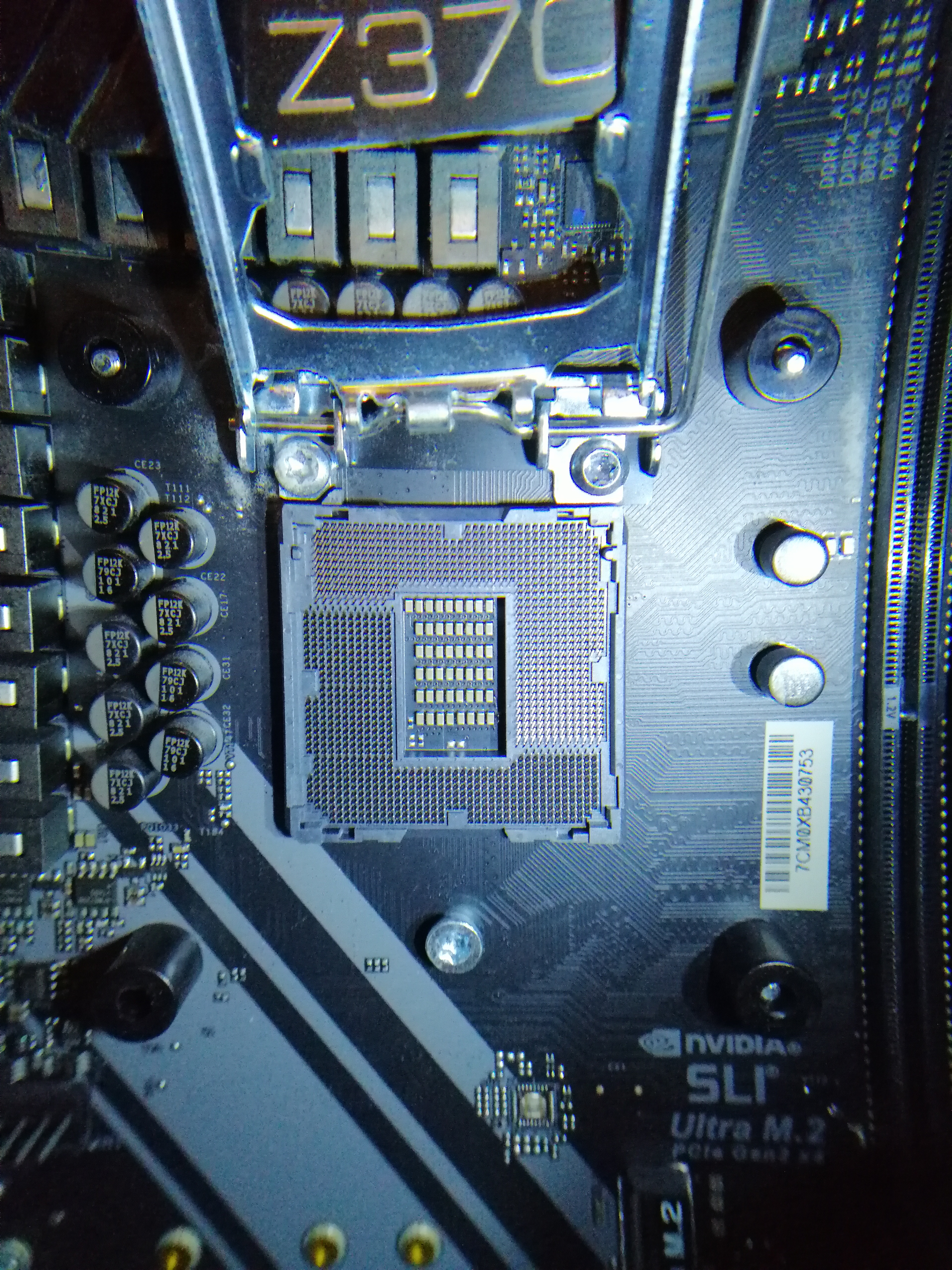

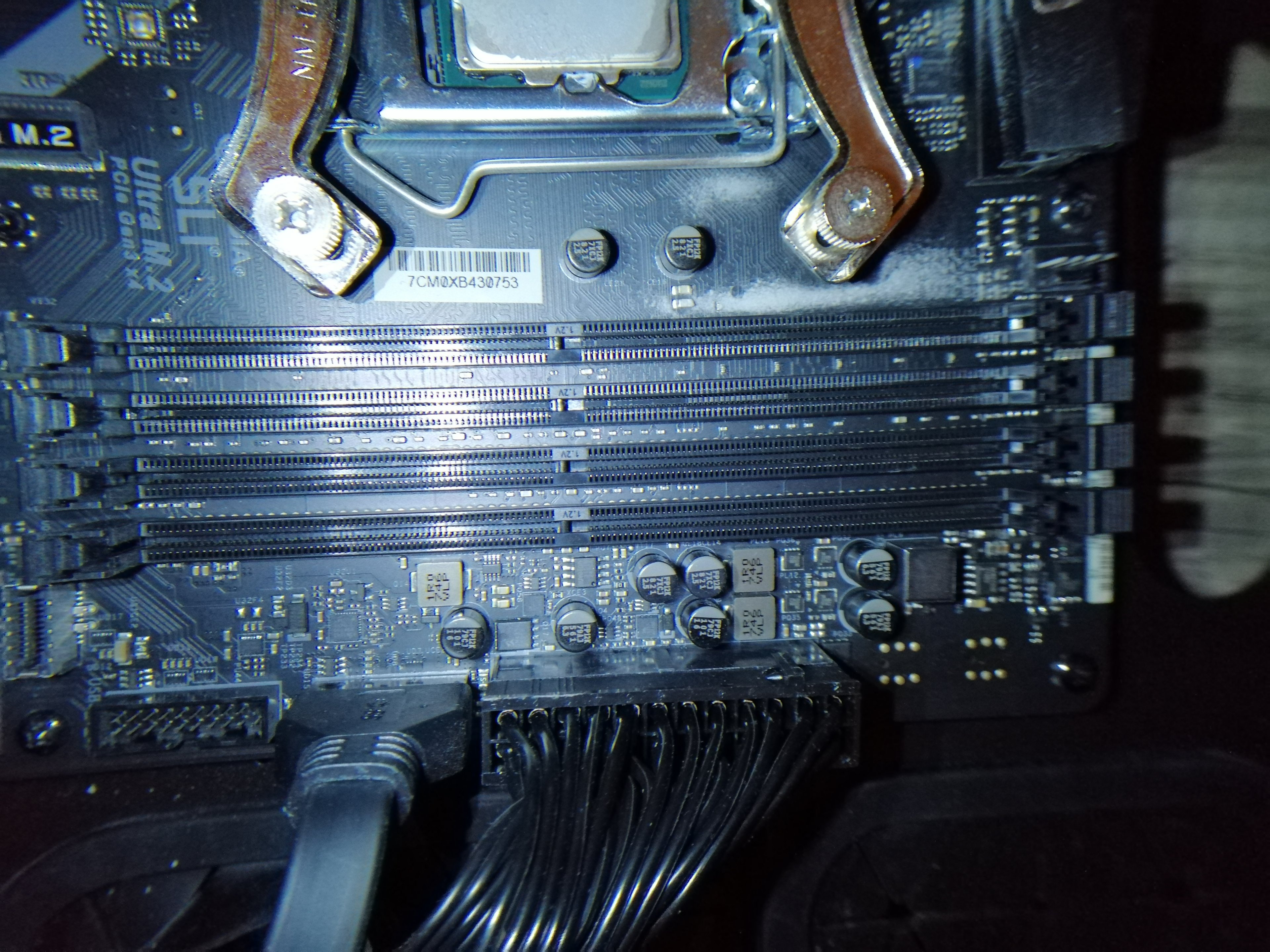

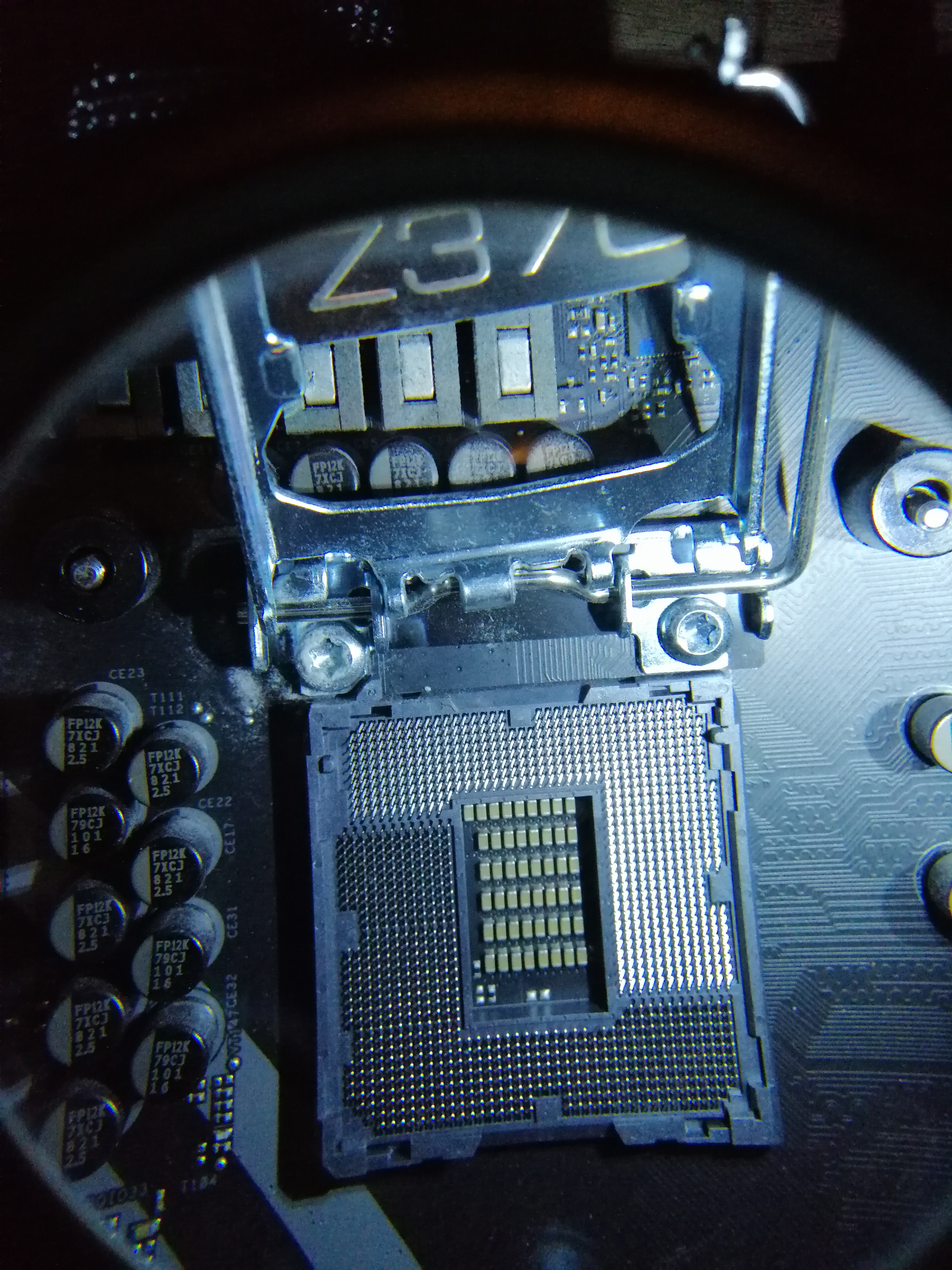

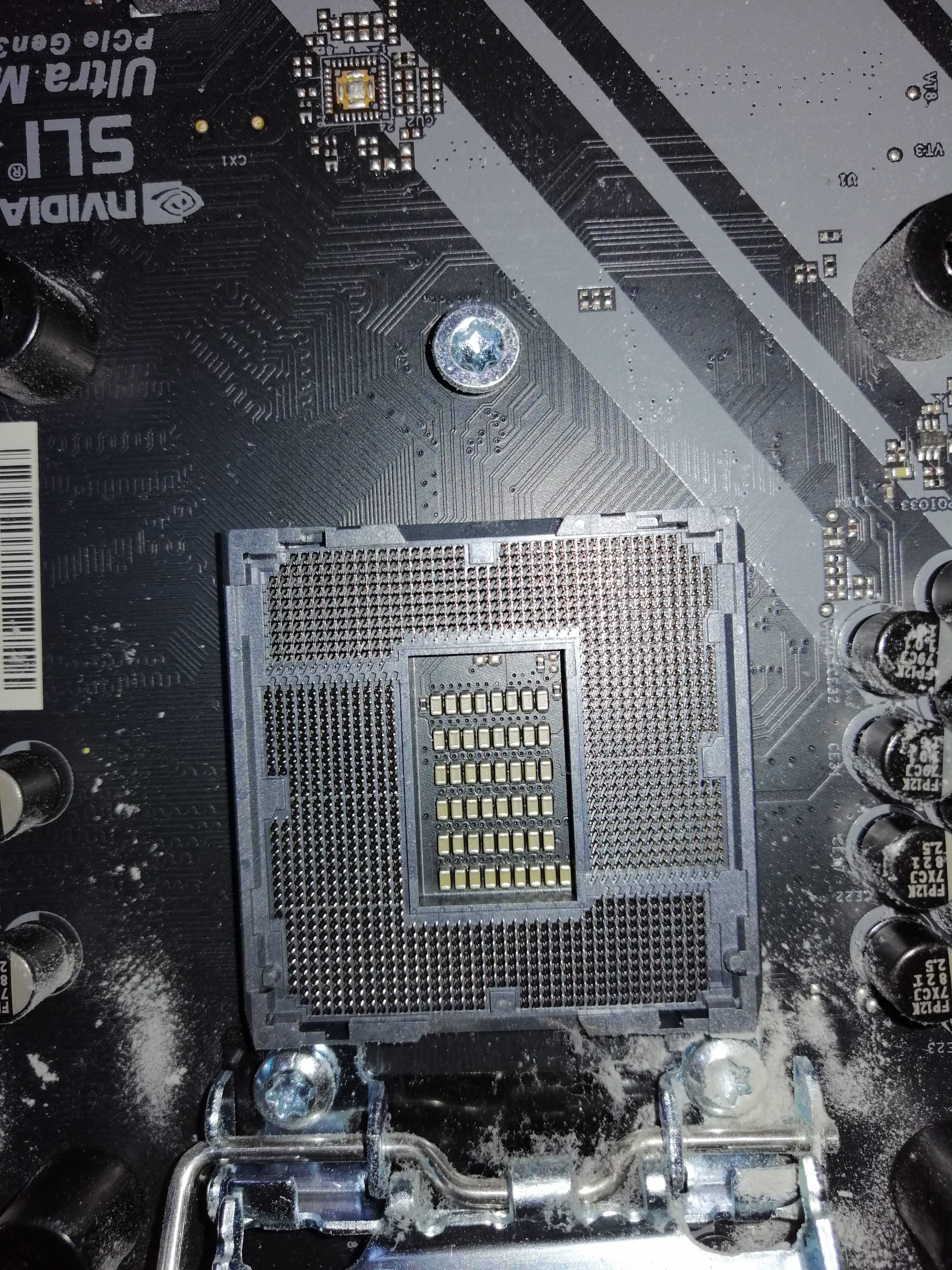

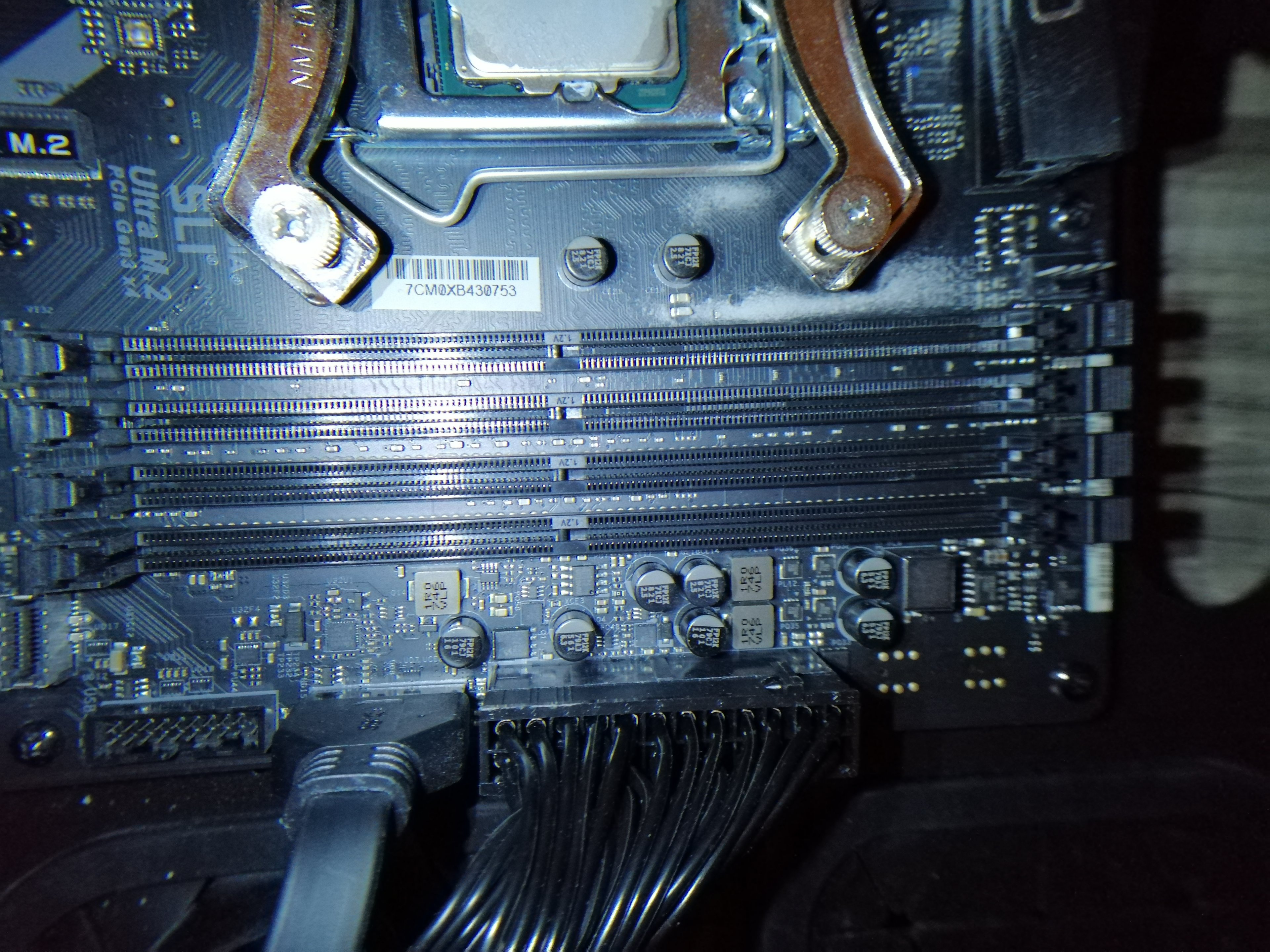

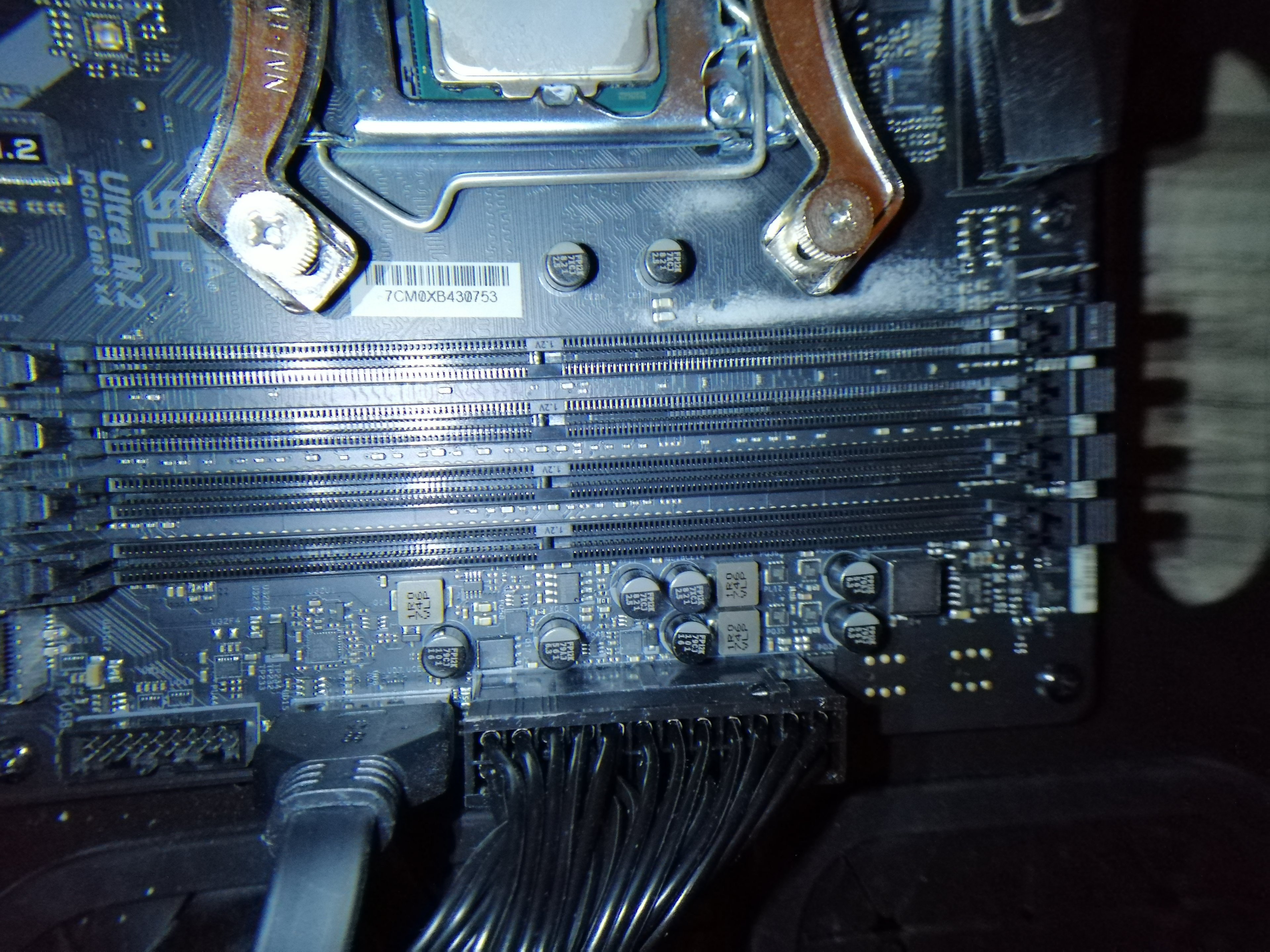

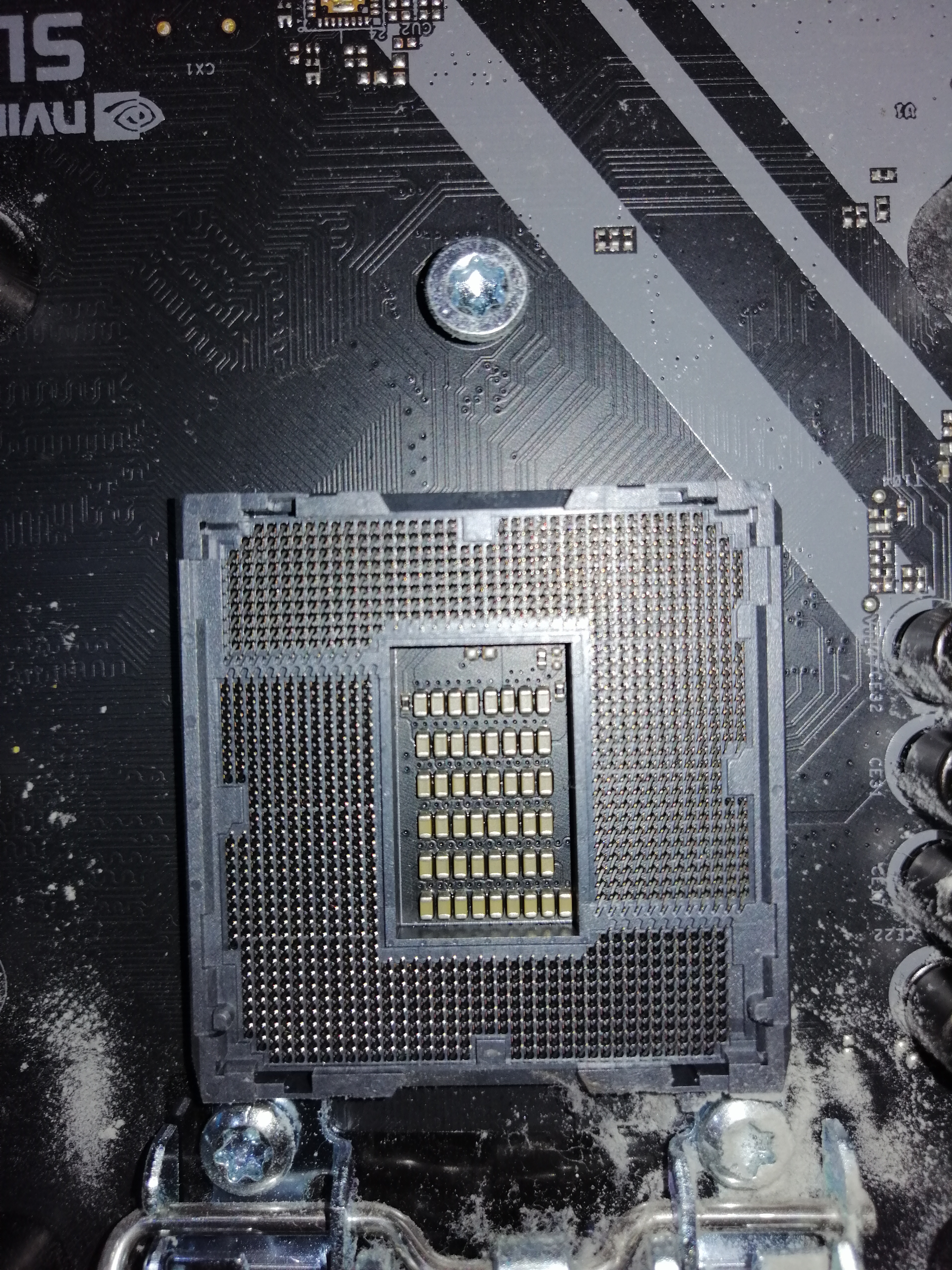

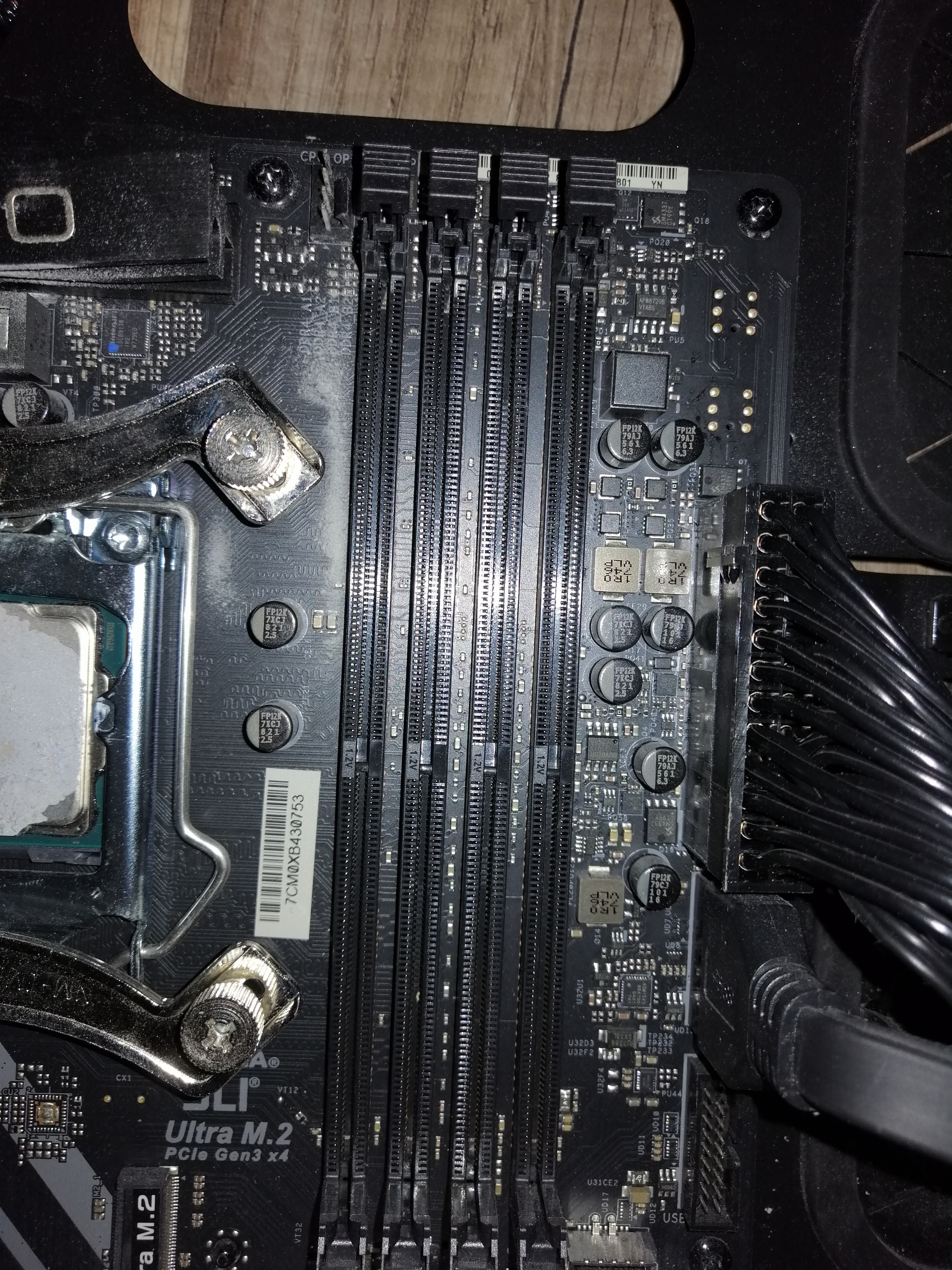

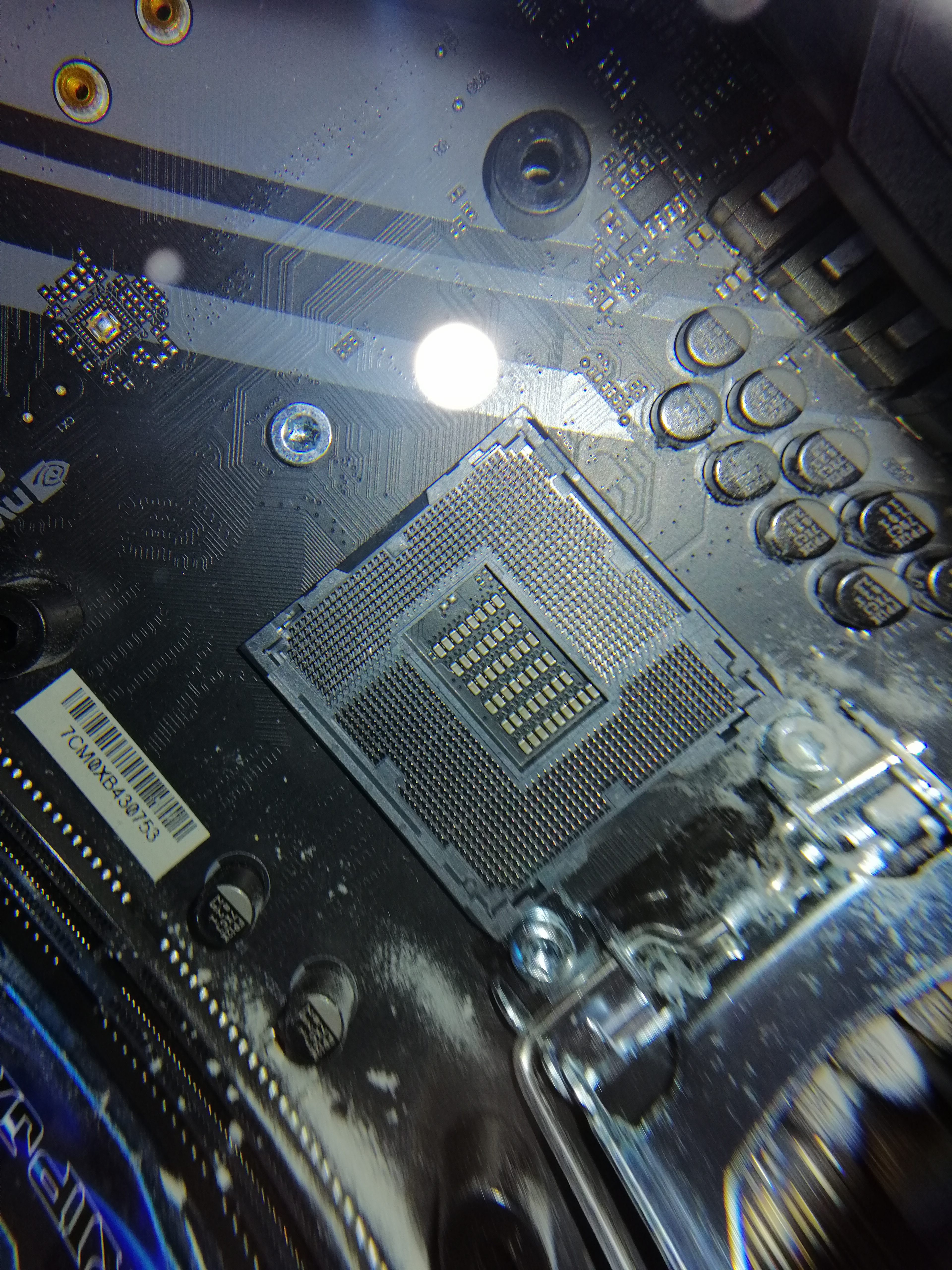

joa, ich hab ein paar Bilder gemacht. Könnt Ihr was auffälliges erkennen?

Aber holly Shit hatte ich grad einen Schreckmoment. PC wollte nach erstmaligem auseianderbauen nicht booten, danach nochmal alles auseinandergebaut, in den Sockel gepustet und jetzt gehts. Da ist Staub in den Sockel geraten, sollte den PC evtl. beim nächsten mal entstauben bevor ich die CPU aus dem Sockel nehme.

Ich hoffe man kann wenigstens auf einem Bild irgendwas erkennen, ich hab was mit der Luppe zusätzlich gearbeitet da die Bilder sonst mehr aus Rauschen als sonst was bestanden hätten.



[Weedlord]

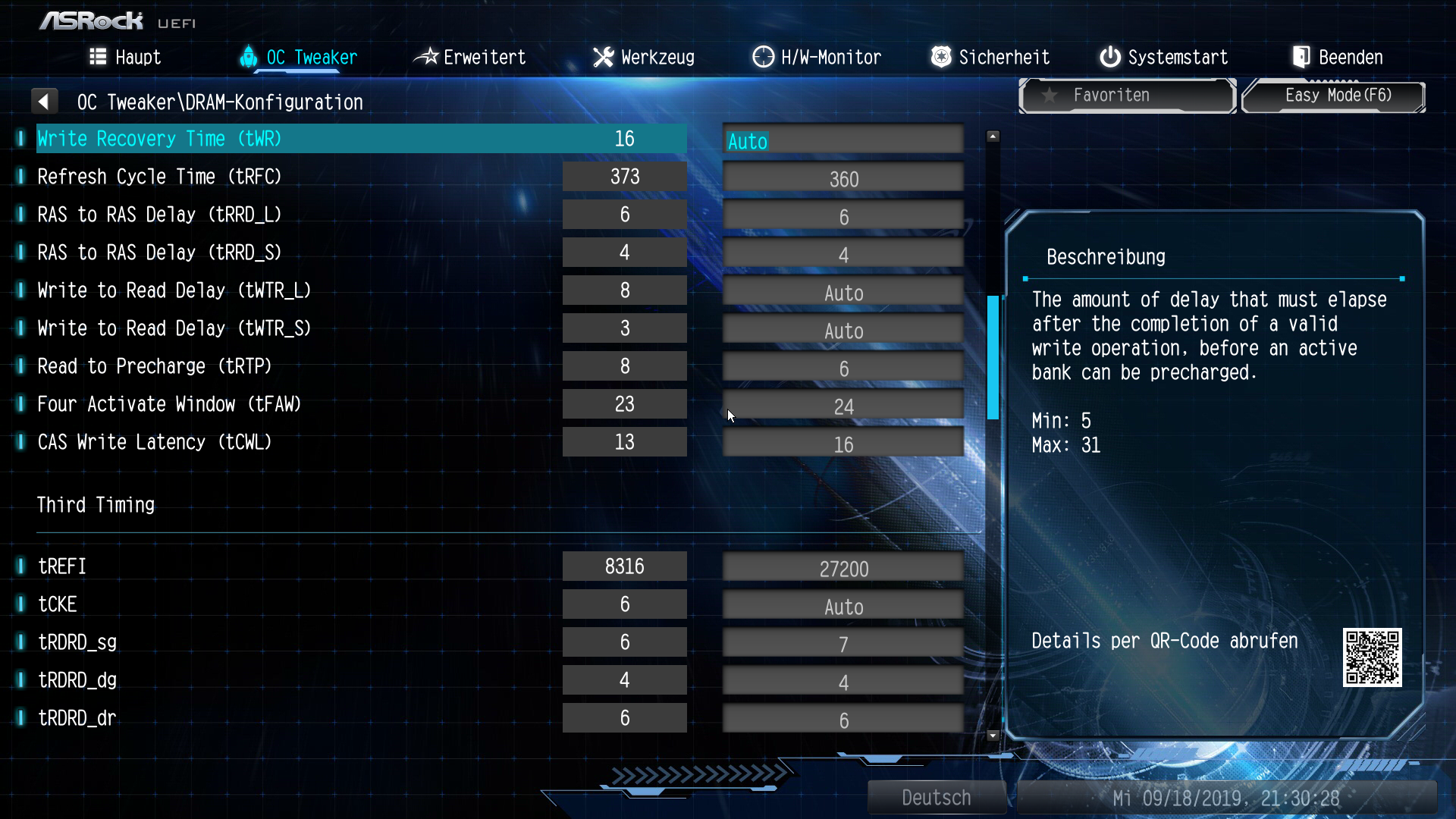

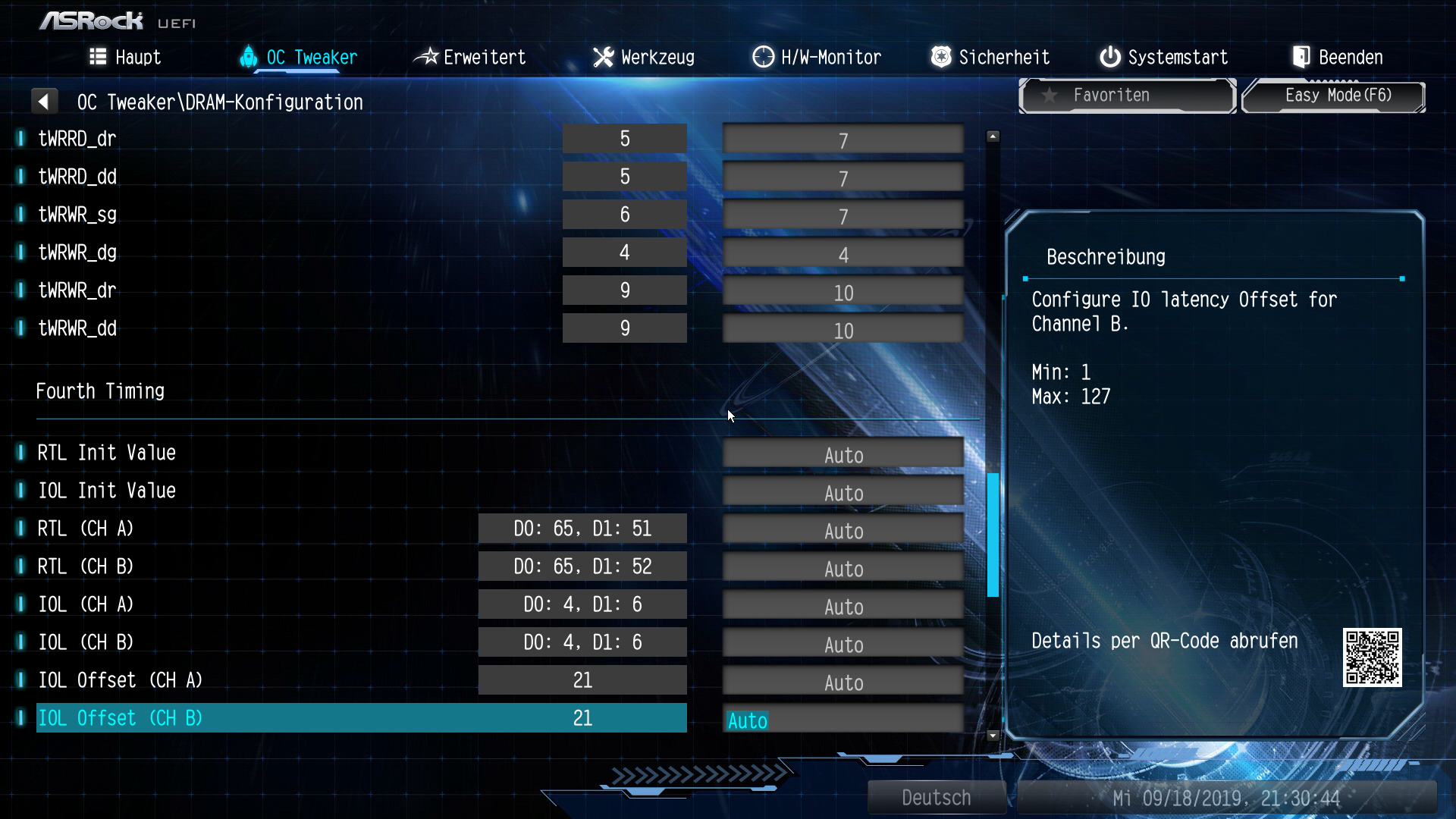

Ich hab auch nochmal das Save Profil getestet. Hat aber auch nicht funktioniert. Muss aber dazu sagen das ich nicht alle Timings auf dem Srceenshot zuordnen konnte, sah bei mir so aus:

Und ein paar waren auf dem Screenshot auch auf Auto (https://abload.de/image.php?img=4000safeb-dietnero.jpg)

Hab das mit 4000, 3600, 3466 und 3000 MHZ getestet. Das hat nichtmal mit 3000 MHZ gebootet, warum auch immer. Aber hauptsache das XMP geht mit 3000 MHZ.

Spannungen hab ich natürlich angepasst, Dram auf 1,45, IO Spannung auf 1,25 und SA Spannung auf 1,3 Volt.



[Weedlord]

So, ich bin zu dem Schluss gekommen das mein Ram wahrscheinlich einfach nichts taugt. CPU Pins sind ja wohl doch in Ordnung, ka was ich da gesehen habe. Da ich eh überlegt habe auf 32 GB upzugraden wegen City Skylines, habe ich das jetzt getan und mir den hier geholt: https://www.mindfactory.de/product_...-Rank-grau-DDR4-3200-DIMM-CL16-D_1296206.html

Lässt sich ja angeblich sehr gut übertakten, ich bin gespannt.



[R1c3]

Hat jemand von euch Erfahrung mit dem Asrock Fatal1ty Gaming-ITX/ac Board?



[Tenchi Muyo]

Hallo mich hat das RAM OC Fieber auch gepackt allerdings will ich erstmal die maximalen
Taktraten herausfinden.

Angefangen hatte ich mit 3.200Mhz > 3.400Mhz > 3.600 gingen alle noch mit Intel Stock Spannungen stabil:

DRAM Voltage 1,40v
CPU VCCIO Voltage: 0,95v
CPU System Agent Voltage: 1,05v

Bei 3.700Mhz musste ich die ersten Spannungen erhöhen:

DRAM Voltage 1,40v
CPU VCCIO Voltage: 1,075v (=1,088v)
CPU System Agent Voltage: 1,075v (1,088v)

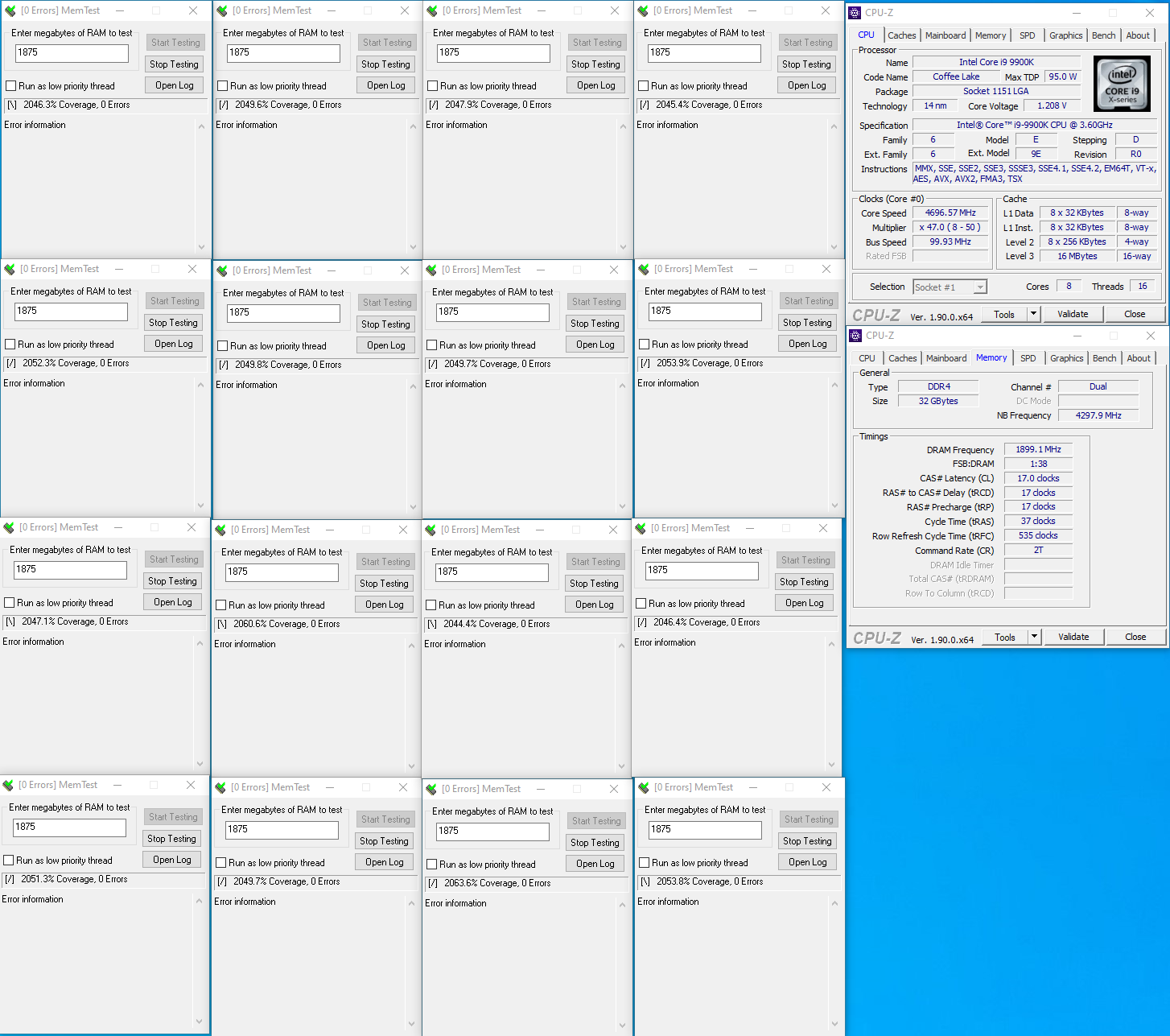

Habe fast jede Takterhöhung mit HCI Memtest Pro v6.3 getestet ca. 24 Stunden mit über 2.000% coverage:

Bin dann auf 3.800Mhz aufgestiegen und die Kiste läuft immer noch!


Warum ich das ganze so feier:

Ich hatte vorher dieses System:

Asus Maximus XI Hero (Bios: 1302) mit 9900KF und dem G.Skill Trident Z RGB DIMM Kit 32GB, DDR4-4000, CL17-17-17-37 (F4-4000C17Q-32GTZR) Speicher

und die Kiste machte NUR Probleme irgendwie wollte nichts wirklich stabil laufen!

Durch Spannungserhöhung liefen dann zwar RealBench 2.56 (8 Stunden) und Kahru RAM Test (12 Stunden) stabil. Aber HCI fand jedes mal einen Fehler!

Vor allem Backups mit Macrium Reflect Home brachen spätesten beim dritten mal mit CRC Error ab,
immer - egal bei welchem Takt. Hatte auch die Laufwerke gewechselt usw.

Vor allem RealBench zeigte sehr gut ähnliche Fehler wie Macrium..


Jetzt habe ich eine neue Kombi:
Asus Maximus XI Extreme + 9900K
G.Skill Trident Z RGB DIMM Kit 32GB, DDR4-4133, CL17-17-17-37 (F4-4133C17Q-32GTZR)

Anfangs lief jetzt auch nicht alles rund deshalb musste ich erstmal bei 3.200mhz anfangen
ob die Kiste überhaupt "rund läuft".

Bis jetzt sieht es gut aus und ich hoffe ich schaffe wenigstens noch die 4.000mhz

Vermute fast das vccio & sa ab 1,15v bei mir schon zu Problemen führt und das offensichtlich
etwas mehr Spannung schon aussreicht.

Wichtige Einstellungen sind zudem:

Asus Maximus Tweak: in Mode 2 laufen zu lassen und beim Speicher 2N fest einzustellen.
Zudem habe ich den MemOK! Button auf dem Board auf aus geschaltet - da anfangs das Board
immer ständig am neu booten war..



[Weedlord]

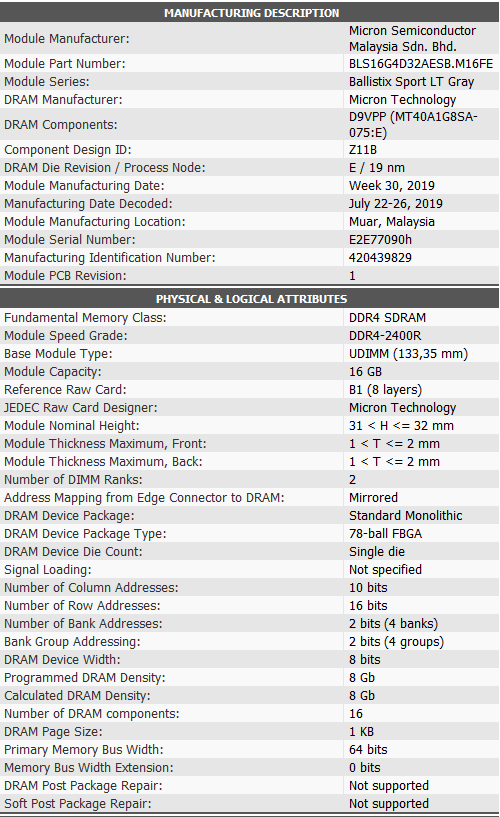

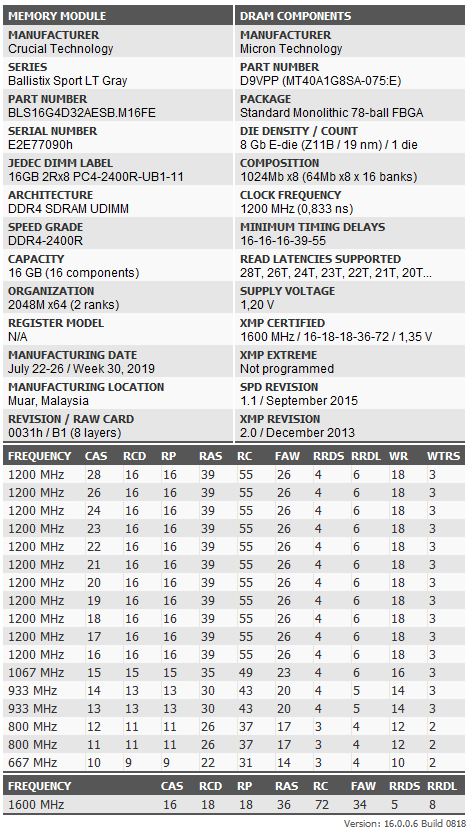

Joa, also ich hab jetzt den Crucial Speicher.

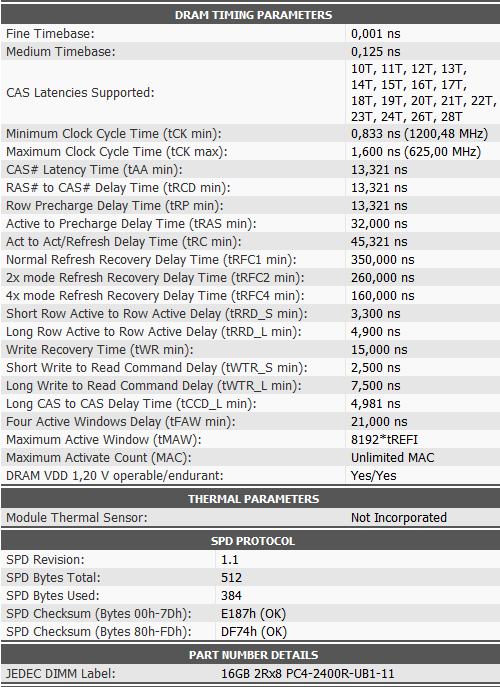

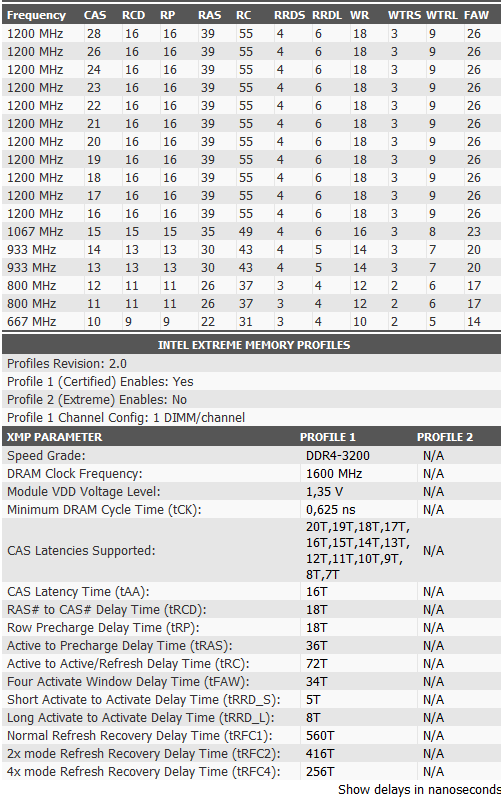

Ich würde dann morgen mal die Timings aus den Screenshots probieren die Ihr mir gegeben habt oder verhalten die sich anders als Samsung B Dies?

Gruß

Stefan



[thuNDa]

@Weedlord
Ja, die verhalten sich anders als B-Die, und werden mit den timings von denen nicht laufen.



[Weedlord]

Mh, also irgendwie habe ich kein Glück, mehr wie 3300 MHZ gehen nicht.

Hab deine Timings 1 zu 1 übernommen, woran kann das liegen? Ist evtl. doch meine CPU einfach schlecht? Weil Pine sind alle grade, mittlerweile habe ich den PC auch komplett vom Staub und Dreck befreit. Das einzige was ich noch versuchen könnte wäre das CPU OC zu deaktivieren, hab den auf 4,7 GHZ mit 1,325 Volt fester VCore. Denke das werde ich mal rausnehmen.

Edit: Ok, 3400 MHZ bekomme ich ins Win gebootet, ich teste malö mit Prime95 800K ob der realtive stabil damit läuft.

Edit 2: Ok, kerne steigen einer nach dem anderem aus....



[thuNDa]

@Weedlord
Du kannst auch erstmal nur tCL 16 und tRCD 20, den rest auf auto lassen bei timings.



[Weedlord]

Es Lebt... eh bootet

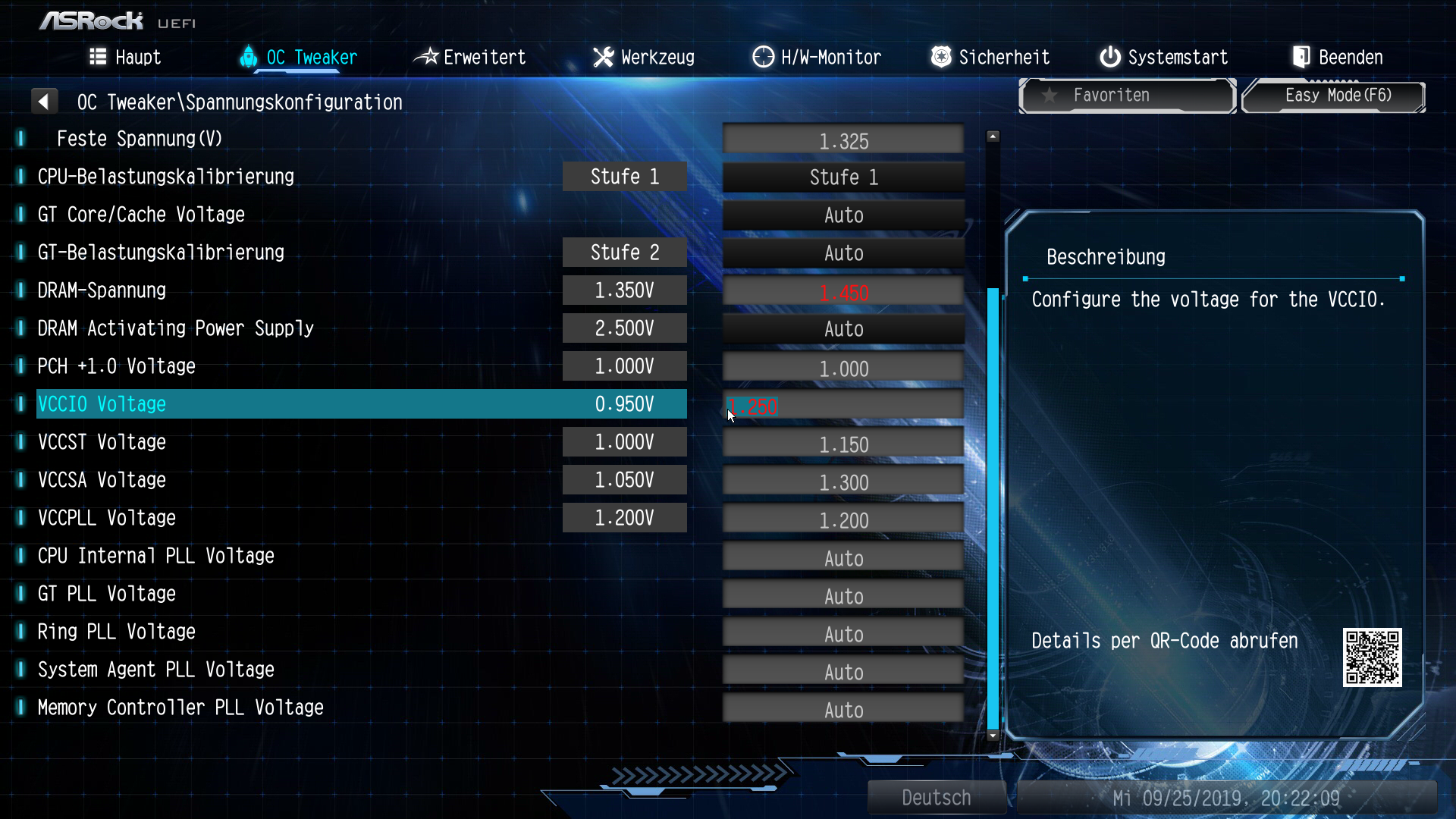

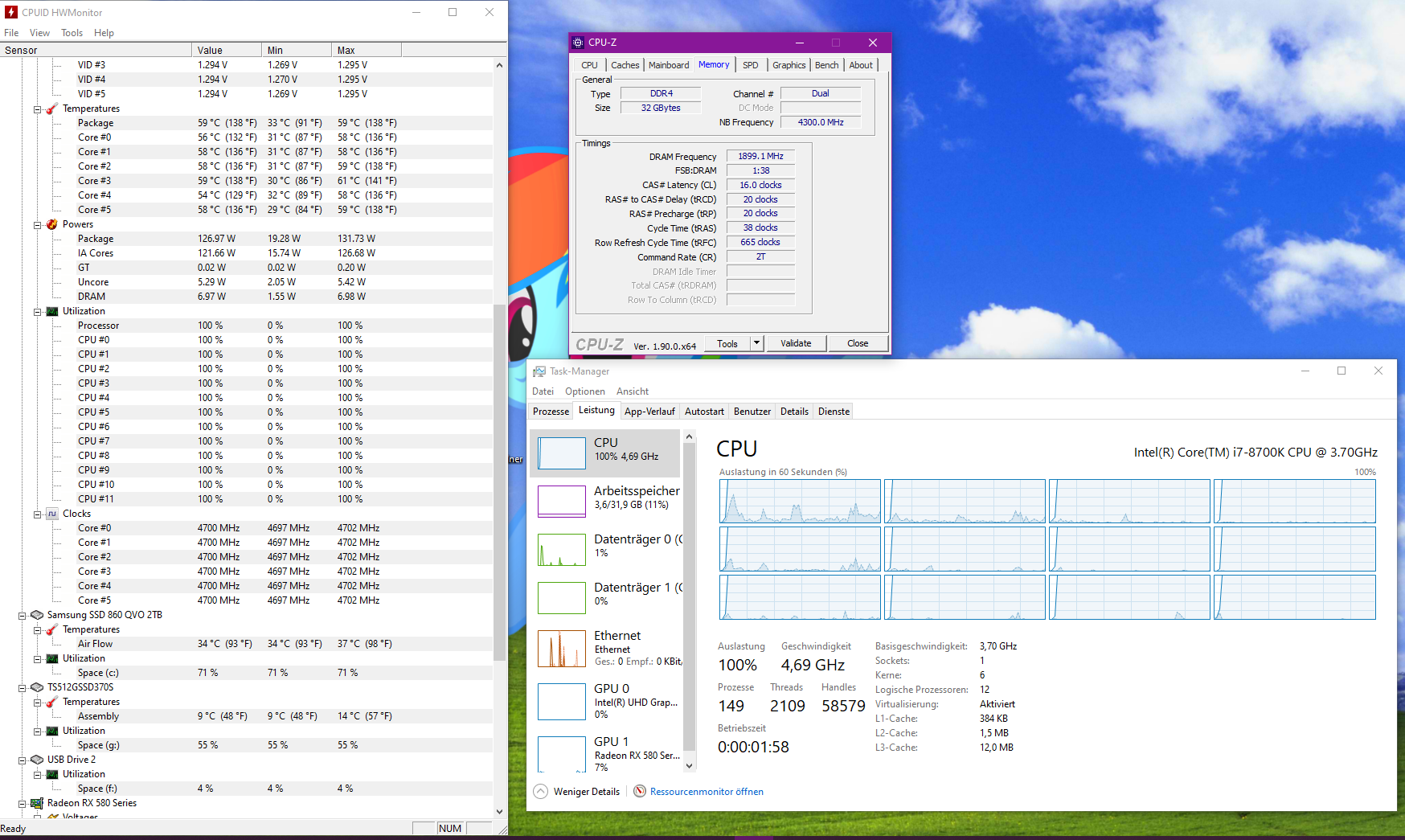

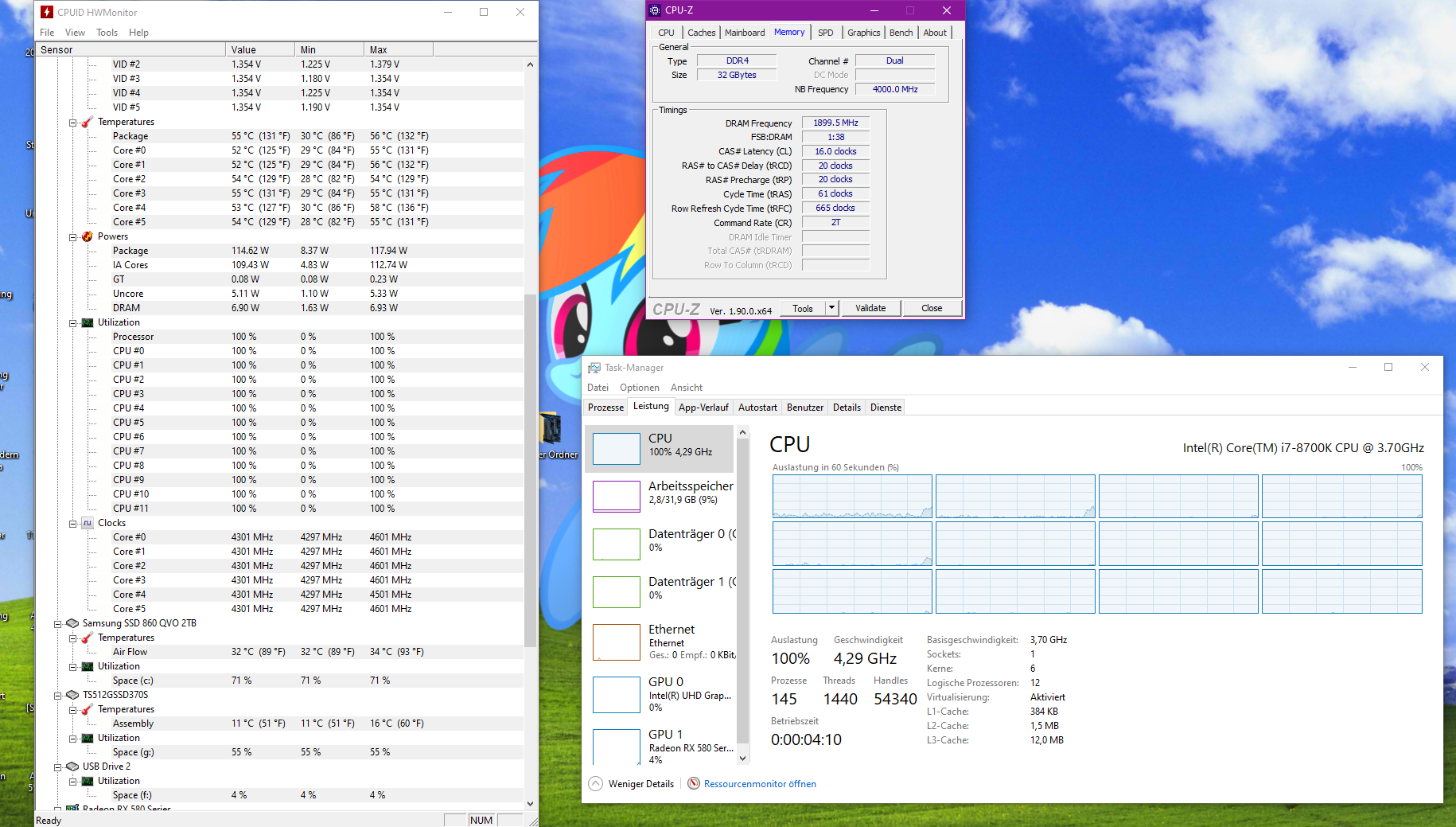

Prime95 800K scheint auch stabil zu laufen, höher als 3800 MHZ komme ich aber mit cl 16-20-20-auto nicht. Spannungen sind wie auf dem Screenshot:

Wie sollte ich jetzt vorgehen beim optimieren der anderen Timings? Gibt es dafür einen Guide oder soll ich einfach rumprobieren?^^

Teste jetzt gleich mal ob meine 4,7 GHZ auch noch damit funktionieren xD

Ergänzung (25. September 2019)

Ok, das sieht auch gut aus, hab die tRAs auf 38 gesenkt. Zwar nur kurz bisher angetestet aber die Kerne steigen nicht instant aus.

Sieht nach einem gutem Zeichen aus. Ich schau mal als nächstes wie weit ich die tRFC gesenkt bekomme wenn das 15 Minuten durchläuft.



[thuNDa]

@Weedlord

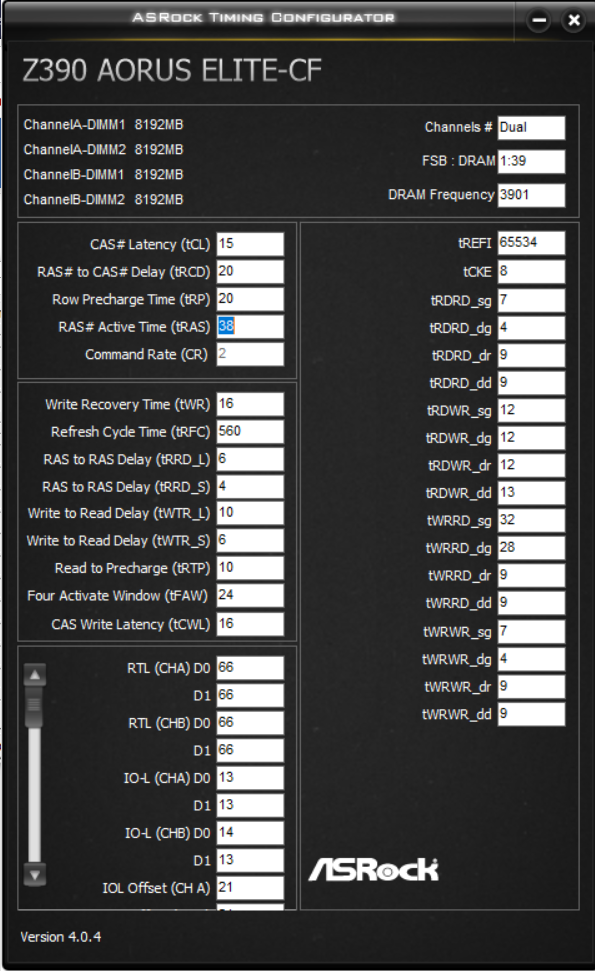

lade dir mal asrock timings configurator: https://www.asrock.com/MB/Intel/X299 OC Formula/index.asp#osW1064

Und um grob zu testen ob es stabil ist würde ich TestMem5 mit 1usmus cfg v3 laufen lassen - das hat bei mir direkt in den ersten 2min. fehler geworfen als die tRCD zu niedrig war:
https://drive.google.com/drive/folders/1BJTTsxMUX1278b9pjI_eRe5qYnJ6SZcT

Bei den timings hab ich mich an denen von @ZeroCoolRiddler orientiert, auch wenn die eigentlich für Ryzen sind:
https://www.computerbase.de/forum/threads/amd-ryzen-ram-oc-community.1829356/post-23004580

Du könntest versuchen tRCD auf 21 zu setzen um 4000MHz zu erreichen.



[Weedlord]

Mh, ich finde leider nur die 1usmus cfg v2, die V3 finde ich grade im Netz nicht. Aber vielen lieben dank bis hierhin für die Hilfe thuNDa, ich teste mal mit Memtest 5 wies so grob aussieht^^

Die 4000 MHZ werde ich dann später mal probieren.

Ah sry, du hast mir das ja verlinkt! Hab die V3

Also 4000 MHZ gehen leider nicht. Hab CL 16-21-21-38 probiert.

Die tRFC konnte ich aber auf 600 clocks senken von 665. Bei 560 wie bei dir bekomme ich leider keinen Boot.

Edit: Macht es Sinn zuerst die Sekundär und dann die Third Timings komplett auszuloten?

tRFC hab ich bei 590 jetzt fixiert, das bootet. Teste grade wie Stabil das ist. 580 will da nicht booten, ist der Wert der da möglich ist auch von den anderen Timings abhängig?

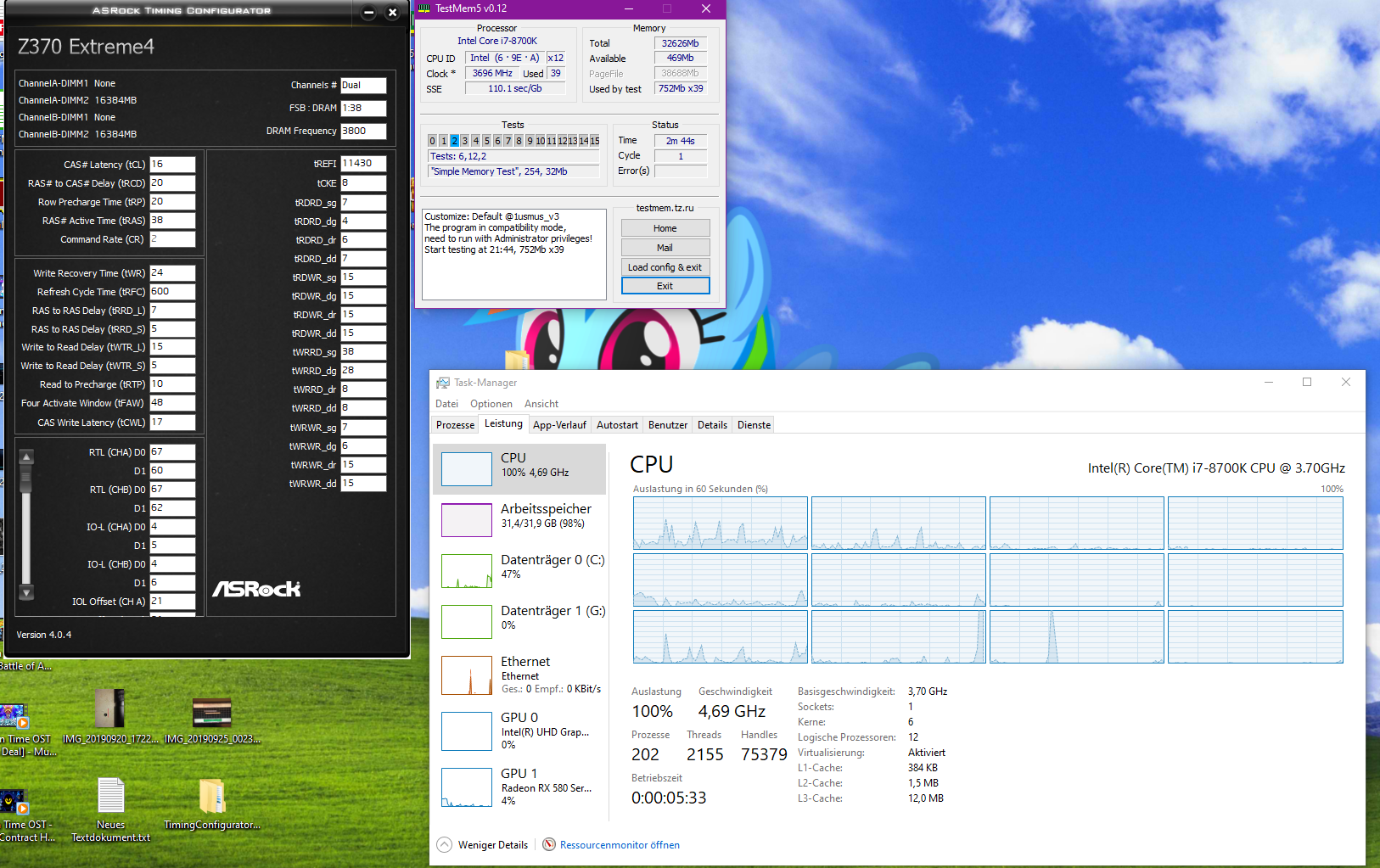

So schauts aktuell bei mir aus:

Spoiler

Ergänzung (25. September 2019)

Die tCWL bekomme ich leider nicht auf 16 sondern nur auf 17.

Lohnt es sich bei den Timings noch viel Zeit zum optimieren reinzustecken oder sind die schon sehr gut?

Spoiler

Hab die Sekundären jetzt alle fest eingestellt, kein Auto. Nur noch die Third Timings wenn das jetzt funktioniert. Sollte ich mein aktuelles Setup mit Memtest die Nacht durchlaufen lassen oder reicht es mit Testmem5 zu benchen?

Edit 10: Was hat es eigentlich mit den einstellbaren Wiederständen auf sich wovon in dem Post( https://www.computerbase.de/forum/threads/amd-ryzen-ram-oc-community.1829356/page-678#post-23004580 ) die Rede ist?

Alle Kits sollten mit diesen Widerständen betrieben werden können:

SINGLERANK
ProcODT 32
RTT 0/0/5
CADs 24-24-24-24


DUALRANK
ProcODT 32
RTT 0/3/1
CADs 24-24-24-24

Ist das ein Setting für AMD Boards?



[Esenel]

@Weedlord
Lass mal einen AIDA Benchmark laufen, dann können wir dir besser sagen wie gut sich die Werte einordnen.

VG



[Weedlord]

Mh, ich hab leider nur die Testversion von Aida64.

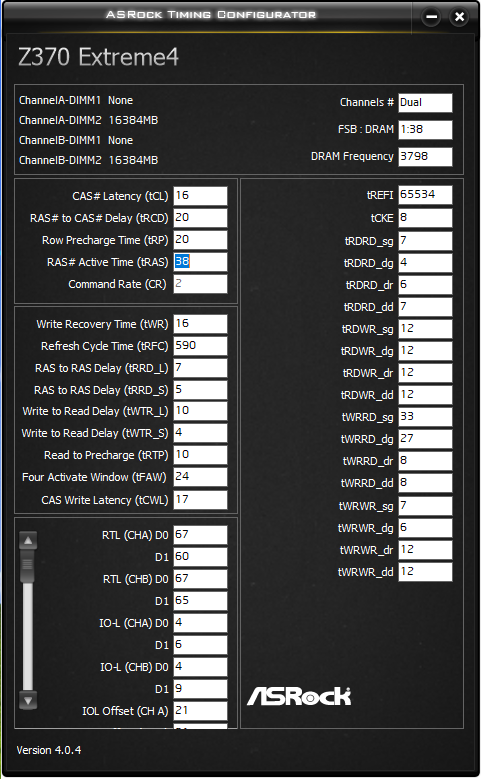

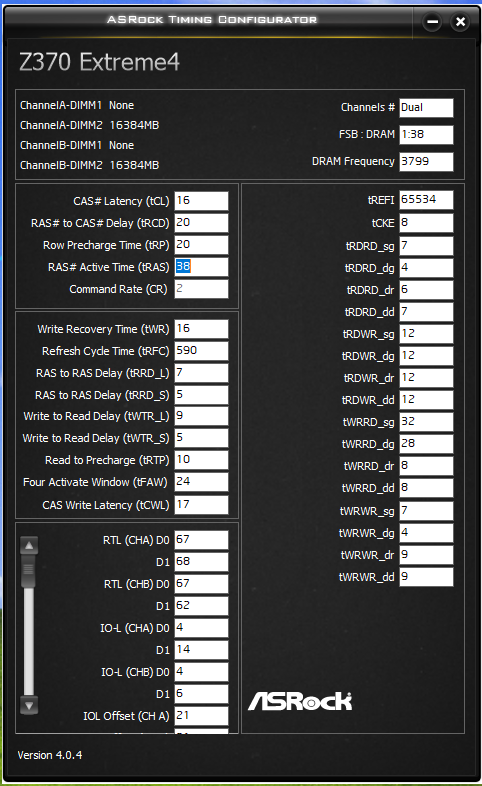

Aktuelle Timings:



[thuNDa]

Sieht doch schonmal gut aus.
In Aida64 bei "benchmark" nochmal den kopierdurchsatz laufen lassen, der ist für Spiele wichtig.



[Weedlord]

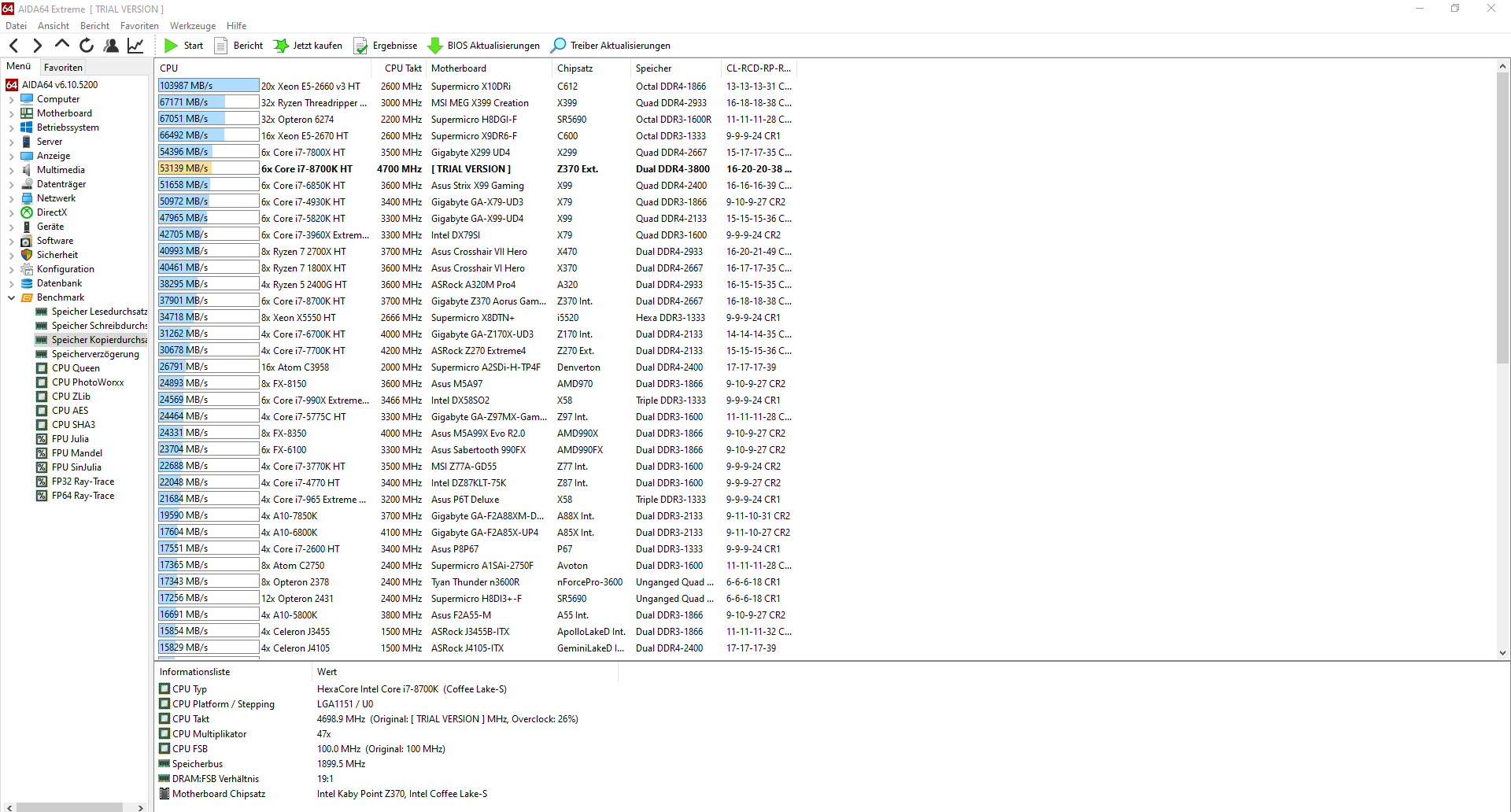

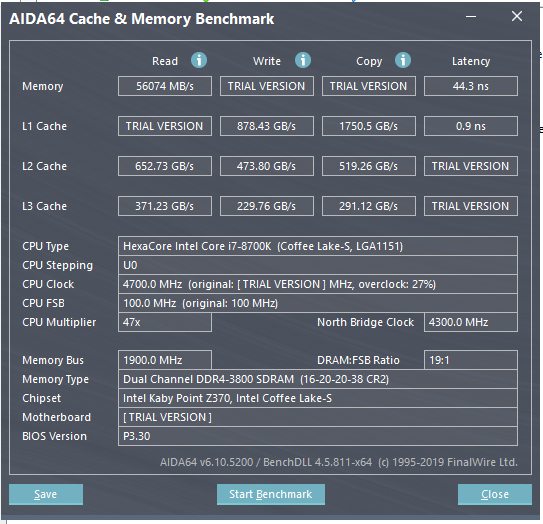

Das ist mein Ergebnis, passt das soweit?:

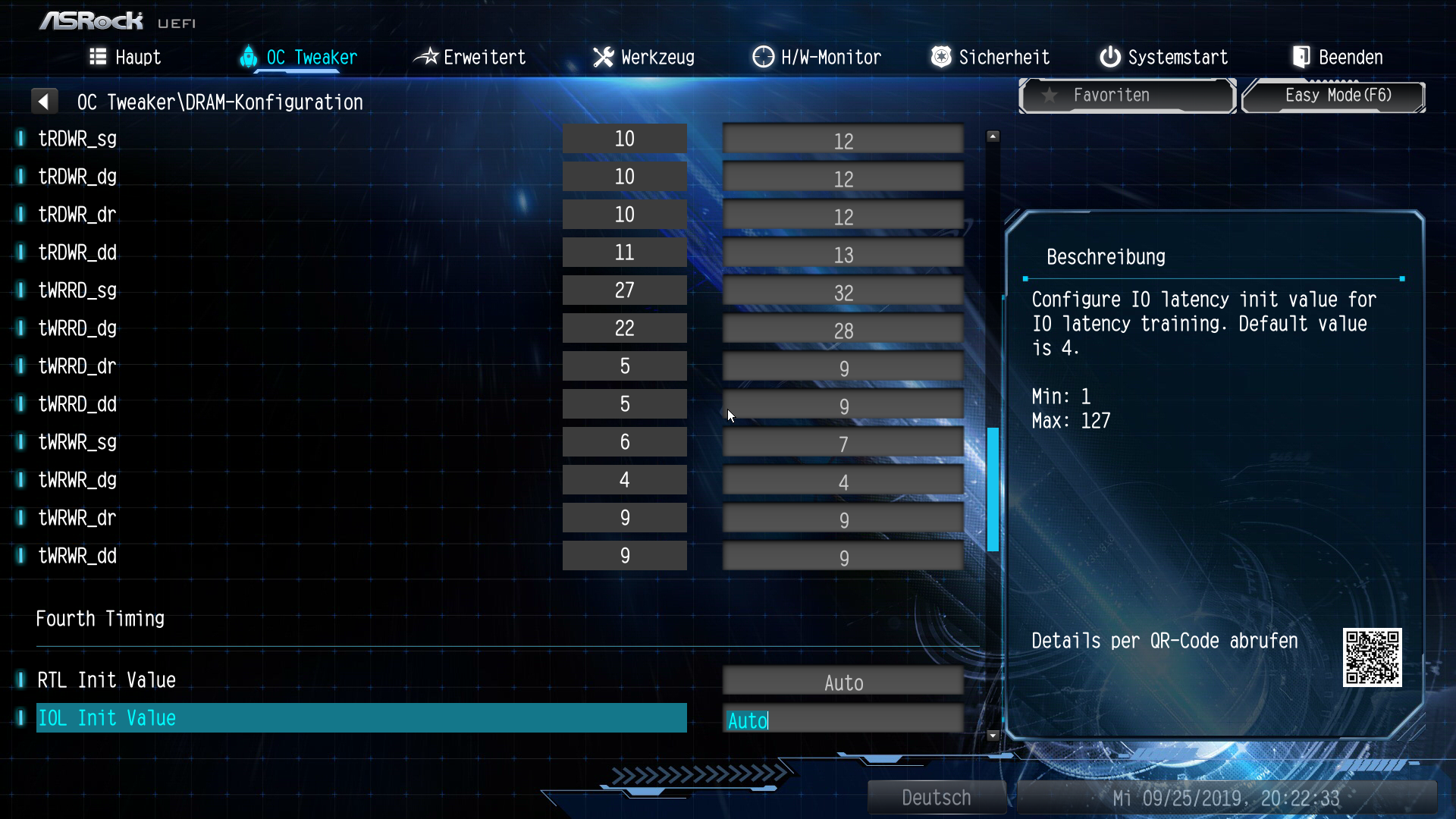

Ich hab außerdem die Third Timings soweit ausgelotet:

Das bootet, das startet und das läuft. Bevor ich Online Multyplayer damit spielen kann muss ich das ganze nur noch save auf Stabilität testen. Ist Memtest über Nacht laufen lassen ausreichend? Dann jag ich mir das eben auf meinen USB STick.^^



[Esenel]

Es ist auf jeden Fall schon mal ein solider Anfang :-)
Glückwunsch.

Ich teste gerne GSAT. Dauert nur eine Stunde.
Muss man nur Linux in Windows enablen. Bisschen was installieren und gut ist ;-)

Aber HCI MemTest über Nacht laufen lassen bist auch sicher.



[Weedlord]

Joa vielen dank. Super das ich das an einem Abend scheinbar soweit geschafft habe, dann nur noch hoffen das Memtest soweit läuft und glücklich sein. Hätte mir das komplitzierter und ansträngender vorgestellt aber dank eurer Hilfe an der ich mich orientieren konnte wars am Ende echt easy, danke nochmal dafür.



[Weedlord]

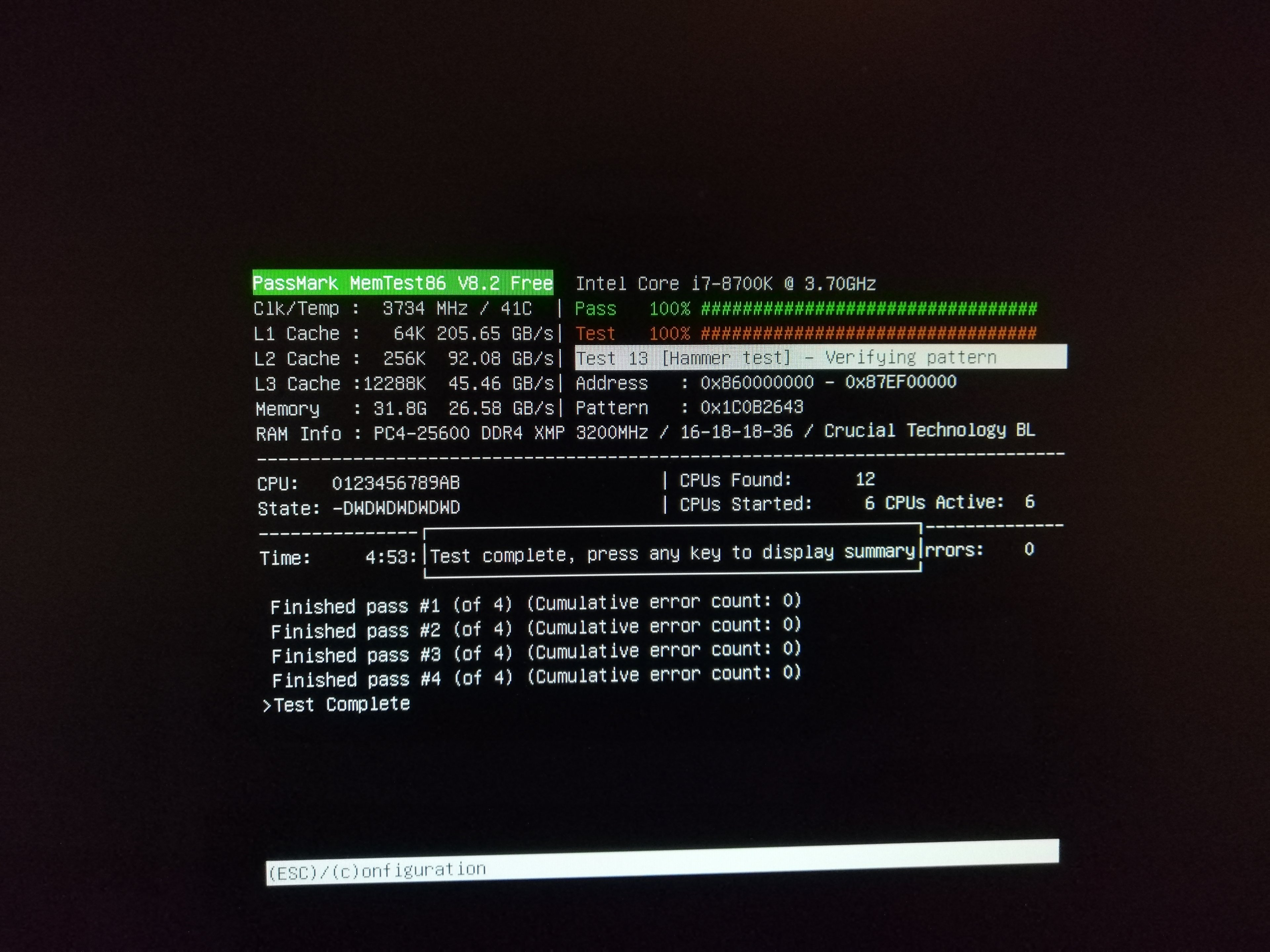

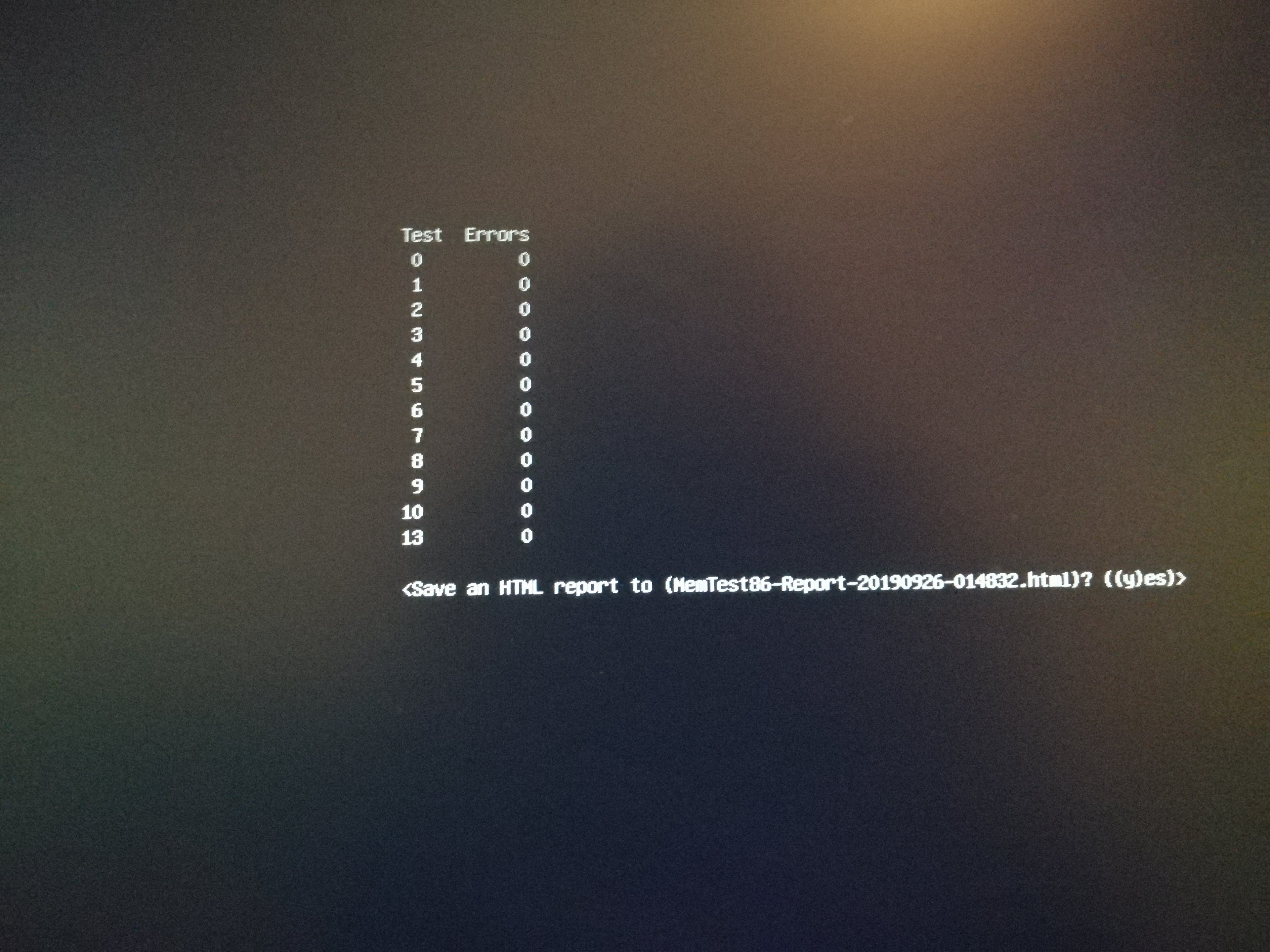

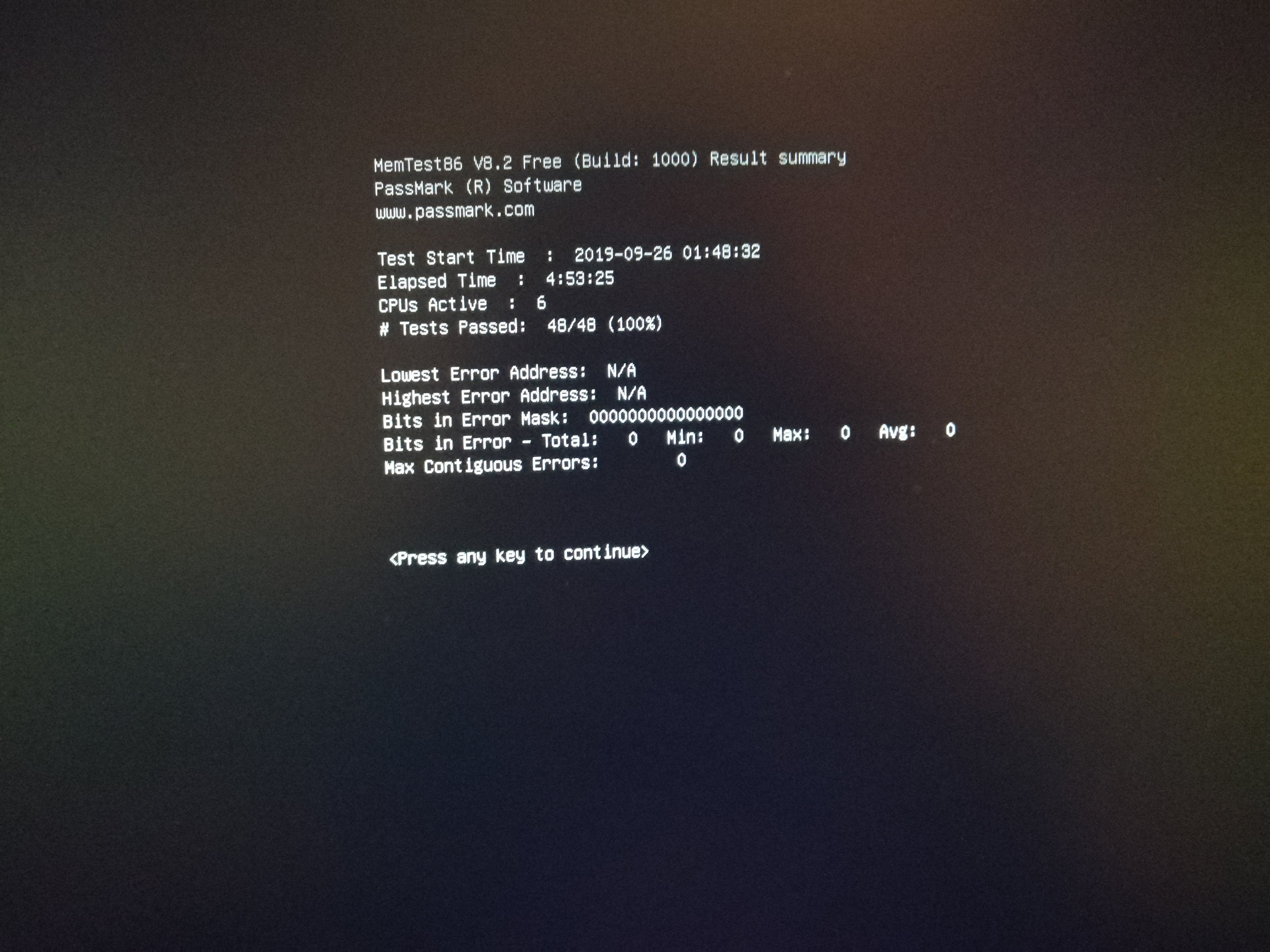

Joa moin, also Memtest sagt ja.
