@Nechen Hi, willkommen zurück im CB Forum!
Ich hab gerade etwas Zeit und daher schreib ich mal alles zusammen für die,
die etwas "weiter" gehen möchten mit ihren "Micron E-Dies"!
(Weiter noch als beim DRAM Calculator auf "
fast"!)
Ich habe die 2x16GB 3200CL16 Ballistix Sport LT
(BLS16G4D32AESB.M16FE)
Meine laufen mit 3819MHz bei 1,41V im Bios eingestellt auf einem X570 Mainboard!
(1,43V real mit dem Multimeter gemessen unter Last)

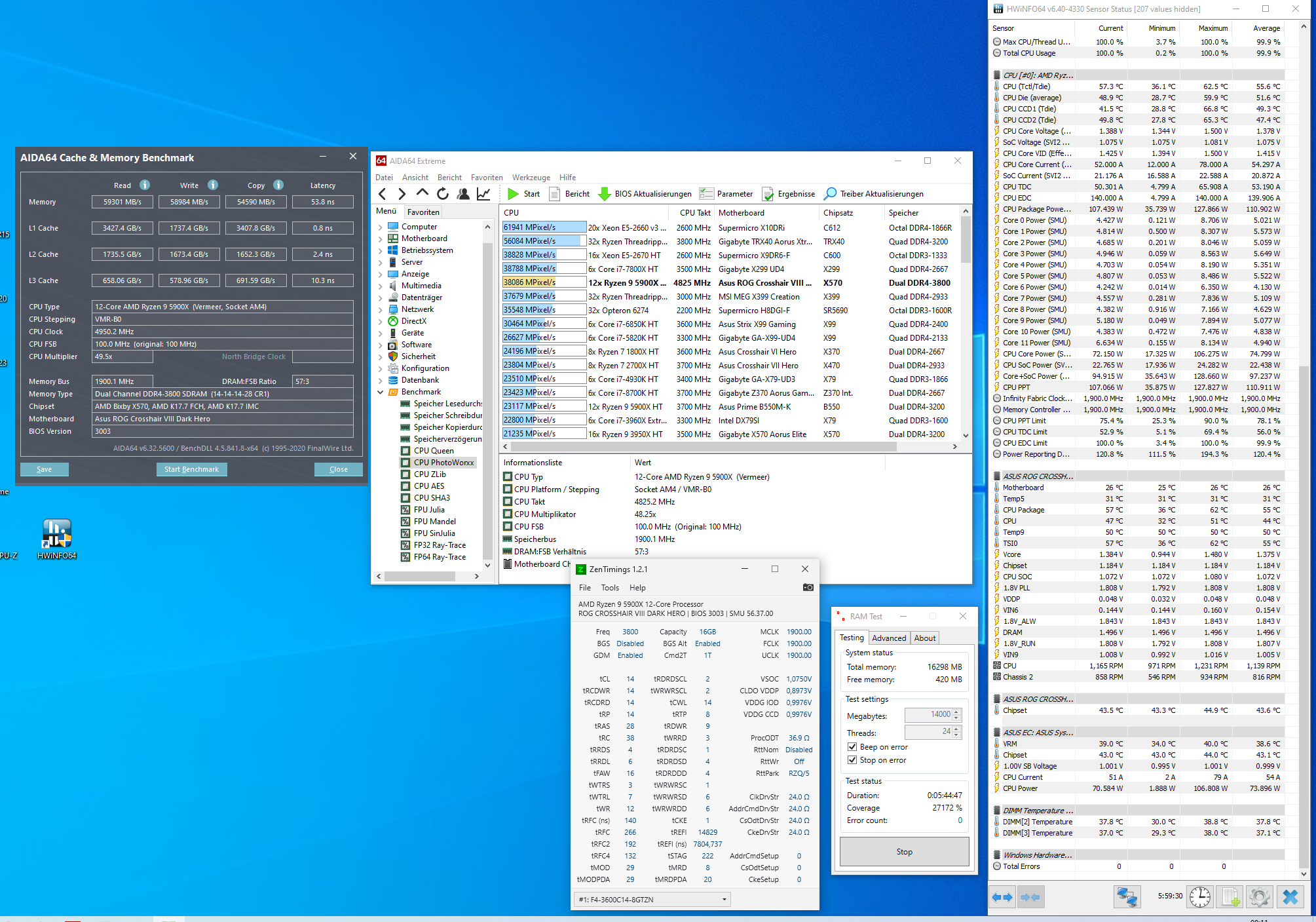

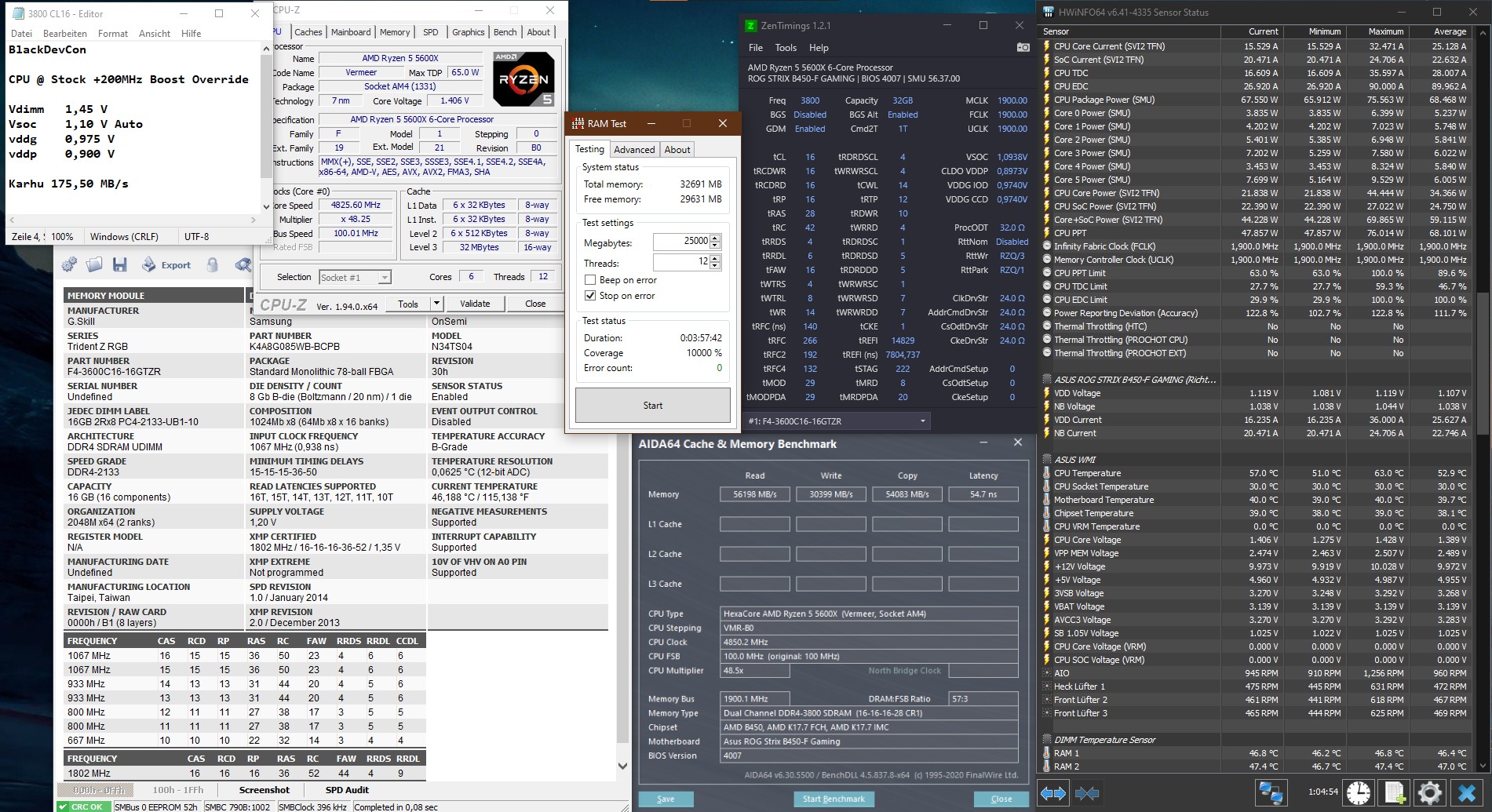

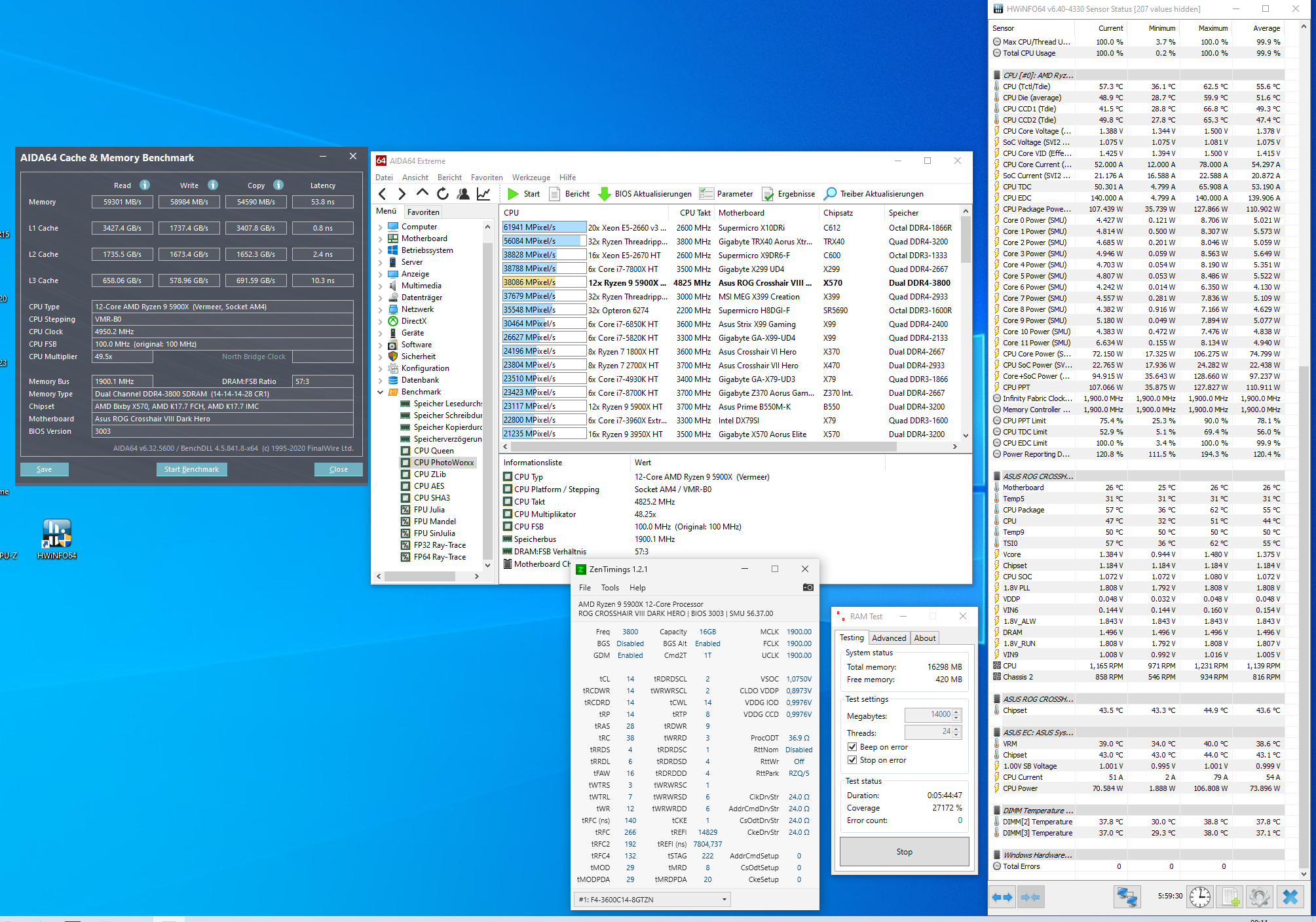

Stabilität ist mehrfach getestet mit
Karhu 29h+, Memtest 24h+, Prime 95 34h+ und viele Games,
also komplett zu 100% stabil!
Einzustellende Spannungs Werte:
DRAM Voltage: Range von 1,35 bis 1,45V
(Keine Angst, Micron gibt hier bis 1,5V frei laut Datenblatt)
Micron E-Dies skalieren nicht wirklich gut mit DRAM Voltage,
also normaler weiße braucht man nicht mehr als 1,42V.
Ich würde mit 1,4V anfangen.
SOC Voltage: Range von 1,025 bis 1,125V
(Load Line Calibration auf 3 (LLC) im MSI Bios, Last 1,16V mit dem Multimeter)
Da ist viel testen angesagt, anfangen würde ich mit 1,1V bei ersten mal.
(Mein SOC will nicht unter 1,125V im Bios eingestellt)
VDDG IOD: Range von 0,950 bis 1,075V
Beim ersten mal testen würde ich mit 1,05V anfangen.
VDDG CCD: Range von 0,950 bis 1,075V
Beim ersten mal testen würde ich mit 1,05V anfangen.
VDDP CLDO: Range von 0,700 bis 1,050V
Beim ersten mal testen würde ich mit 0,950V anfangen.

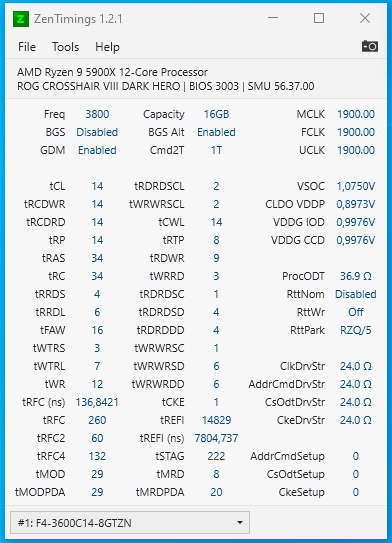

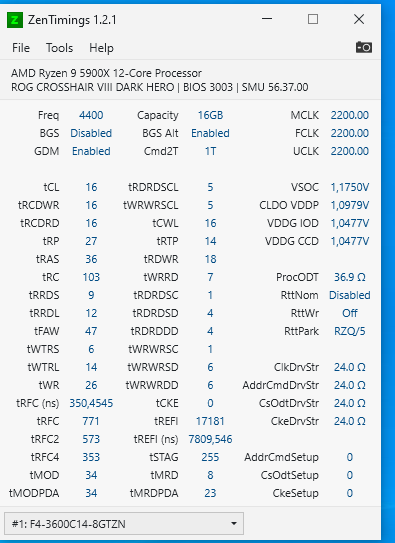

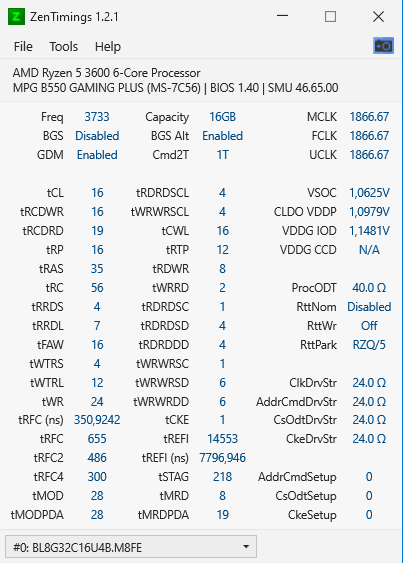

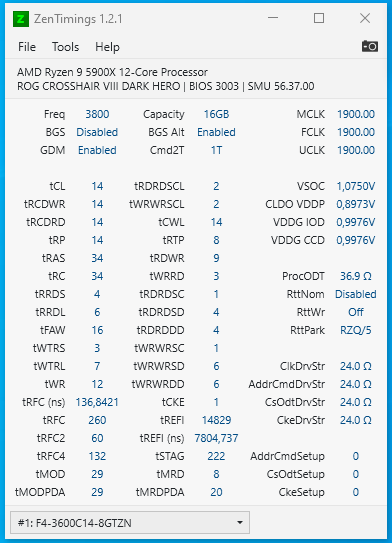

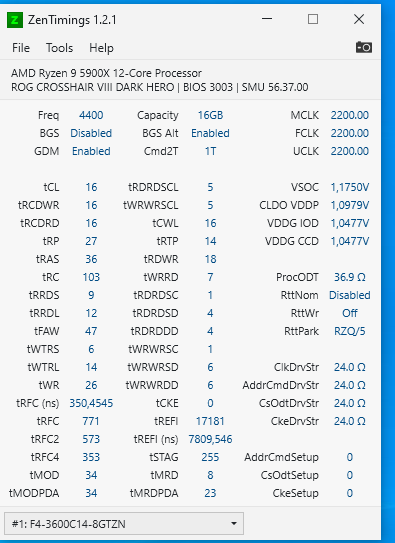

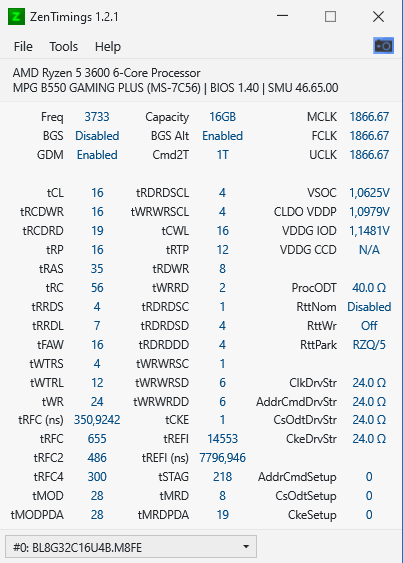

Alle Werte beziehen sich auf 3800MHz Ramtakt und 1900MHz "Infinity Fabric" (IF):
tCL
da geht 16 immer
tRCDWR
da geht 16 immer
tRCDRD
mit 20 anfangen aber zu 90% geht immer 19
tRP
da geht 16 immer
tRAS
da geht immer auf 34, dann runter testen 32, 30, 28 und bei 28 ist meist Schluss
tRC
da geht immer auf 60, meine sogar 59, 58 bootet er noch, aber schmeißt nach 1h Fehler im Karthu
tRRDS
ist immer 4 dann kommt Auto bei mir
tRRDL
da geht 6 immer und ich konnte auf 4 runter
tFAW
ist 16 perfekter Wert
tWTRS
da geht 4 immer, ich konnte auf 2 runter, dann kommt Auto
tWRTL
da geht 12 immer, ich konnte runter auf 6 bei 4 war kein "boot" machbar
tWR
da geht 16 immer, bei mir will er nicht weiter runter
tRFC
da kannst auch du auf 590 runter ohne Probleme (310ns ist hier der "Sweetspot" viele h getestet)
tRDRDSCL
da geht 5 immer, ich konnte auf 4 runter, 3 geht nicht (DRAM Voltage erhöhen brachte nix)
tWRWRSCL
da geht 5 immer, ich konnte auf 4 runter, 3 geht nicht (DRAM Voltage erhöhen brachte nix)
tCWL
da geht 16 immer, ich konnte nicht runter auf 14 wie bei dir, wird wohl an den paar MHz mehr liegen
tRTP
da geht 12 immer, ich konnte auf 8, weiter runter war nicht "bootbar".
tRDWR
da geht 8 immer, ich konnte da nicht weiter runter
tWWRD
da geht 4 immer, ich konnte auf 3 runter
tRDRDSC
da geht 1 immer, weiter runter geht so oder so nicht
tRDRDSD
da geht 5 immer, auf 4 will er nicht booten
tRDRDDD
da geht 5 immer, auf 4 will er nicht booten
tWRWRSC
da geht 1 immer, weiter runter geht so oder so nicht
tWRWRSD
da geht 7 immer, ich konnte auf 6 runter
tWRWRDD
da geht 7 immer, ich konnte auf 6 runter
tCKE
da geht immer 1, weiter runter geht so oder so nicht
Misc items:
Power Down Mode
auf "disabled"
BGS (BankGroupSwap)
auf "disabled"
BGS alt (BankGroupSwapAlt)
auf "enabled"
GDM (Gear Down Mode)
auf "enabled"
Command Rate
auf 1
Termination Block Ohm:
ProccODT
ist mit 32 Ohm ideal, man kann bis etwa 53 hoch
Rttnom
immer auf "disabled"
RttWr
immer auf RZQ/3 (80 Ohm)
RttPark
immer auf RZQ/1 (240 Ohm)
CAD-Bus Block Ohm:
ClkDrvStr
ist 24 Ohm
AddrCmdDrvStr
ist 20 Ohm
CsOdtDrvStr
ist 24 Ohm
CkeDrvStr
ist 24 Ohm
CAD-Bus Timings:
AddrCmdSetup
ist 0
CsOdtSetup
ist 0
CkeSetup
ist 0
PMU Training:
DFE Read Training
auf Enabled
FFR Write Training
auf Enabled
PMU Pattern Bits Control
auf Manuel
PMU Pattern
auf 10 oder A
MR6VerfDQ Control
auf Auto
CPU Verf Training Seed Control
auf Auto
Schlusswort:
Wenn 3800MHz nicht stabil sein sollten bei dir,

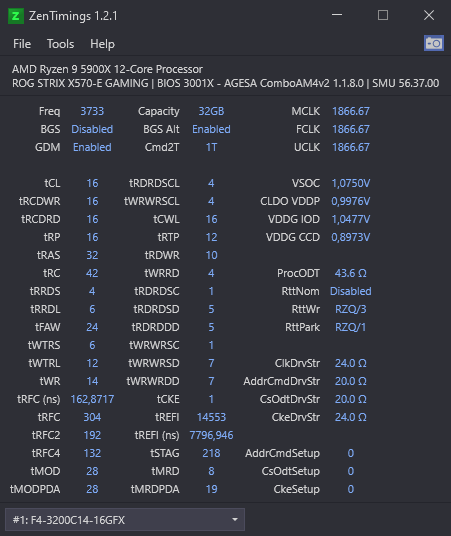

dann nur den Takt reduzieren auf 3733MHz Ramtakt und 1866MHz IF.
Wenn dies nicht bootet mit 3666MHz Ramtakt und 1833MHz IF und so weiter
bis es bootet und stabil ist.
Dann den Ram mit "Memtest" oder "Kathu" testen und dann die Timings wieder reduzieren.
Der Grund ist einfach, je weiter der Takt sinkt, je schärfer können die Timings wieder eingestellt werden.
Suboptimal wäre die Timings vom 3800Mhz bei z.B 3600MHz.
Jede Taktung hat andere Timings, das ganz wichtig zu wissen!
Gruß
Mehlstaub
PS: Falls man sich nicht mehr schreibt, ich wünsche euch allen eine frohe Weihnacht!
