unkontrollierter basteldrang

[Daniel N]

Hmmm, lange nichts mehr gelesen...
Kommen da noch neue Infos, vor allem zur HP, die ja anscheinend nicht onlien ist

Allein schon wegen dem Design grübel ich im mom über ne WaKü nach xD
Aber erstmal kommen neue komponenten

MfG
Daniel



[Tobi41090]

@Daniel N,

Homepage ist schon ne Zeit on^^.


http://liquidextasy.de/



[Daniel N]

Huch ääh ok, in der Sig is die URL noch mit Bindestrich Oo
*HP durchstöber* Die Teile sehen so porno aus (Für mich als WaKü-Laien zumindest)

MfG
Daniel



[Tobi41090]

In seiner signatur hat er nur den Produktkatalog wenn draufklickst, kommst du darauf.



[al_]

wir konnten aufgrund der witterung in den letzten wochen nichts machen. wir blieben allerdings nicht untätig. wir haben bezugsquellen gewechselt, produkte entwickelt und überarbeitet. nächste woche fliegen wieder späne dann wird es bestimmt zum nächsten wochenende neue bilder kommen.

zur erstellung von neuen kühlern benötige ich auf jedenfall eine zeichnung oder die karte um sie selbst vermessen zu können.



[rs3hc]

Wollte mal fragen ob irgendwann auch luftkühler kommen??



[Daniel N]

Würde mich wundern, da Liquid ja flüssig oder Flüssigkeit heisst....
Aber die Idee ist nicht schlecht *gg*

MfG
Daniel



[gismo22]

Hallo,
ersteinmal echt klasse leistung!!!
Was ich aber nicht ganz verstanden habe ist,
1. du hast jetzt deine eigene firma liquidextasy gegründet?
2. kann man die teile jetzt schon kaufen?
3. gibt es jetzt schon tests mit anderen kühlern?

bist du jetz schon als "offizeller hersteller" anerkannt?



[c.hoeri]

es gibt shcon leute hier im board die kühler von al_ haben joa...
die firma gibts imho schon...

und al_ testet die kühler gegen die derzeitigen referenz kühler...frag mich wie der heißt



[BlackNoir]

also mein bruder ist über umwege die nicht zu debatte stehen an die für mich gefertigten rampage kühler gekommen und ich kann zu den kühlern nur sagen, top leistung

also in der leicht extremen kühllösung waren nie temp´s über 35°C drin

bei bedarf kuck ich mal ob ich mal wider an den rechner kommen und bissel was zum kucken für euch fertig mache



[al_]

So nach einen 2 monatigen mehr oder weniger Totalausfall gehts wieder weiter. Wurde einiges getan. Maschine 1 wurde nochmal durchgeschaut und geht mittlerweile ab wie ein Zäpfchen. Der CPU Cooler wird in 18 min komplett gefräßt. Auf Maschine 2 wurden neue Schrittmotore verbaut 6A 4,5 Nm. Diese ist leider noch nicht in Betrieb da die neuen Endstufen noch nicht gekommen sind. Ich erhoffe mir einen Eilgang von 5-7m/min im Achtelschritt was für den kleinen Verfahrweg mehr als ausreichend sein wird. Auf dieser Maschine werden mehr oder weniger nur Präzisionsteile und GPU Cooler gefertigt. Darüber hinaus wurde ein großer Schritt in Richtung neue CPU Cooler gemacht. Der neue CPU Cooler wird am boden KEINE Totwasserzone haben und im gesammten Finbereich nahezu überall einen enormen Speed haben, welches die Grenzschichten minimiert und somit wohl eine neue Leistungklasse einleiten wird. Erste Protos werden im April gefertigt. Die CPU Cooler werden auch auf die neuen Sockel vorbereitet.

Folgend ein paar Bilder von neuen Kühlern.
ATI HD 4670 Wasserkühler in der Low Profile Variante

ATI HD 4870 Wasserkühler in der Low Profile Variante

Low Profile Variante bedeutet:
Der Kühler ist kleiner als die Karte selbst oder steht nur minimal ( max 4mm) über die Karte hinaus. Somit ist sichergestellt das diese Kühler auch auf Karten montiert werden können welche in kleineren Cases wie beispielsweise Shuttle oder Barebones Platz finden.

Wasserkühler für Asrock AOD 790 GX 128M

Wasserkühler für 280 GTX Rückseite

In den nächsten paar Wochen wird es weitere Bilder von einen HDD Dual Cooler sowie für das Asus Rampage extreme geben. Erste Pix im Fullcoverdesign dürft ihr erwarten.

ps: ich hoff ich krieg hier kein aufn Deckel... ja ich bin Firmeninhaber von Liquidextasy. eine Homepage gibt es auch schon worüber man bestellen kann.
Luftkühler werden nicht Mainstream produziert werden können.



[Rynn1894]

hallo, fertigst du ganz zufällig auch Kühler für die 4850x2 an?



[al_]

ich fräs alles hrhr ^^



[q88]

So! Ich kram mal den hier wieder aus!

In letzter Zeit habe ich mir zwei Kühler gefräst!
Ich fertige auf meinem 20 Jahre alten Baby / Deckel FP4 mit einer Dialog11 Steuerung

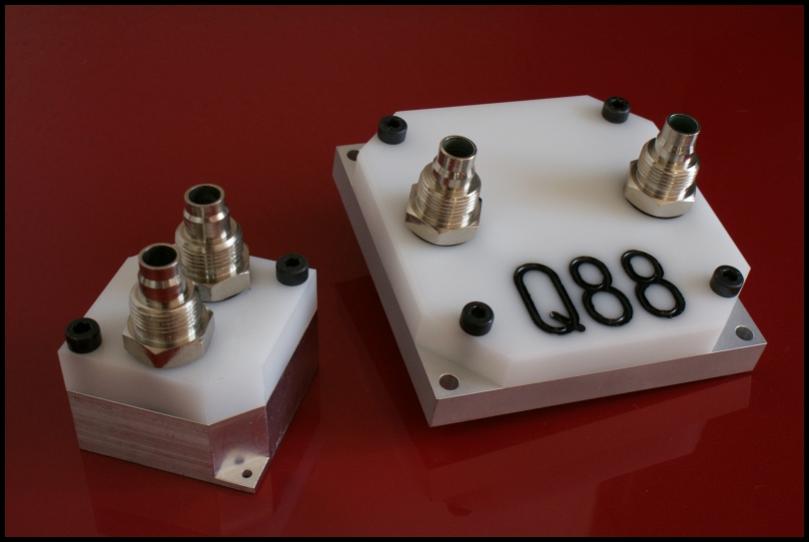

- Einen Wasserkühler für den Fusionblock meines ASUS STRIKER II EXTREME´s

• Kühlkörper: Aluminium 40mm x 40mm x 20mm
• Deckel: Acryl / Delrin (POM Natur) 2 x G1/4 40mm x 40mm x 10mm

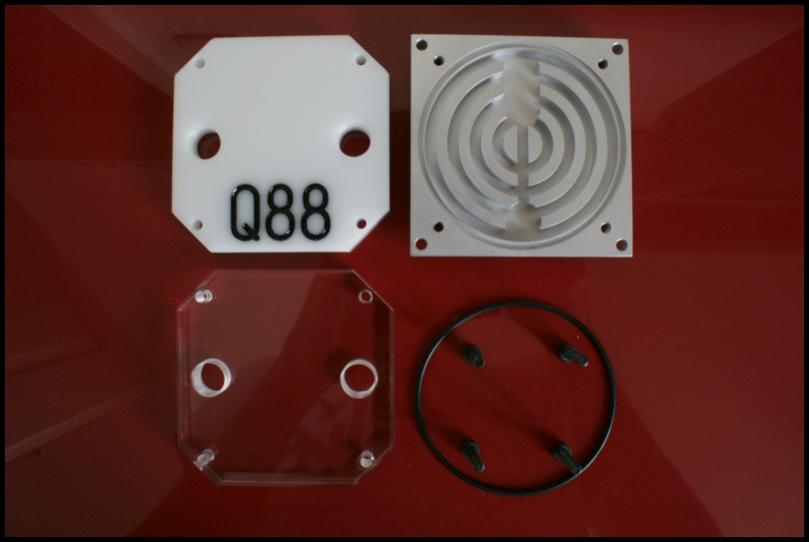

- Einen CPU Kühler für meinen E8600

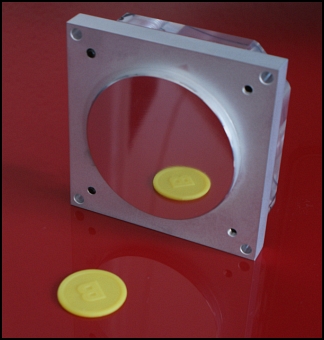

• Kühlkörper: Aluminium 80mm x 80mm x 15mm unterseite Poliert
• Deckel: Acryl / Delrin (POM Natur) 2 x G1/4 80mm x 80mm x 10mm

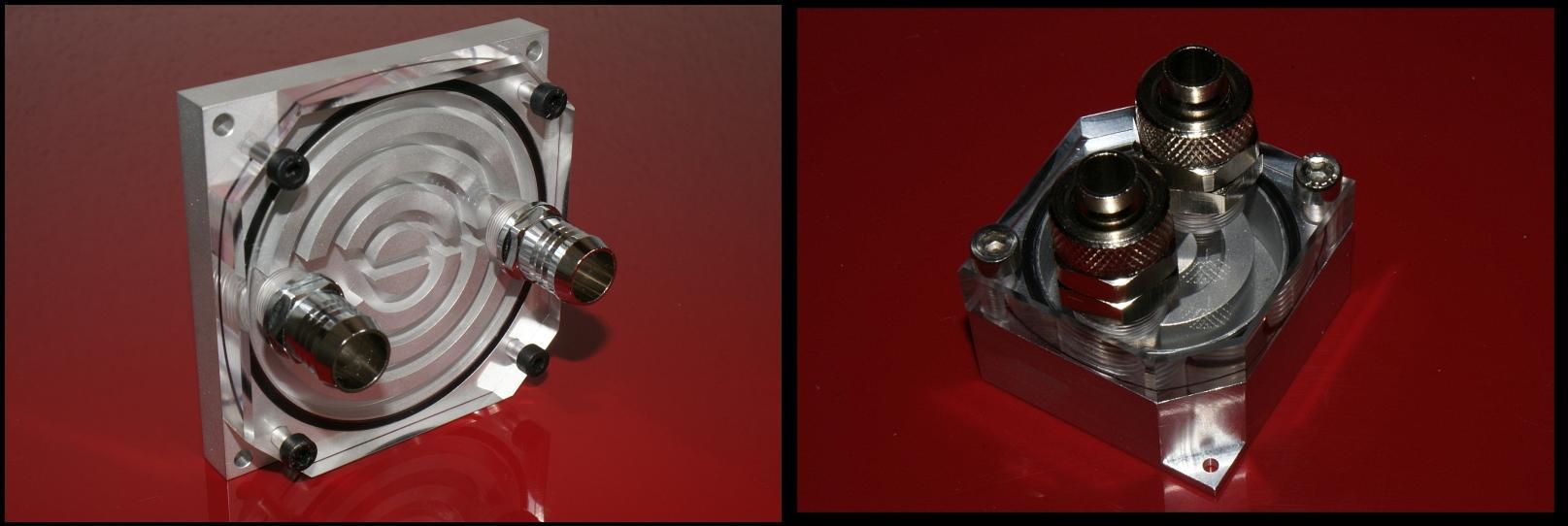

Beide Kühler wurden mit einfachen
Konturen gefräst. Die Kühllamellen
sind jeweils 4mm breit und relativ tief gefräst.
Ich wollte die Durchflusshemmung so gering wie
möglich halten.


Werkzeuge und Maschinen:

• 70mm Schneidplattenfräser VHM
• 2.5mm HSS Fräser 3schneider
• 4mm HSS Fräser 3schneider
• 4mm HSS Bohrer (Befestigungsbohrung Kühler / Deckel)
• 3.3mm HSS Bohrer (Gewinde M4 im Kühler)
• M4 Gewindebohrer
• G1/4 Gewindebohrer
• Kreissäge zum Zuschneiden der Platten
• CNC Fräse Deckel FP4 mit einer Dialog11 Steuerung
• Bandsäge
• Polierpaste (Unipol)
• Feile (entgraten)
• Kegelsenker 90° (Senken der Bohrungen)

Zusätzlich habe ich den CPU-Deckel mit meinen Profilnamen
graviert und dann mit schwarzen Lack und einer Aufziespritze vorsichtig
die Konturan ausgefüllt. Dies ergibt einen wunderbaren Kontrast und es
ist ein Unikat.


Arbeitszeit:

CPU Kühler - 5 1/2h (Kühler + 2 Deckel)

NB Kühler für den Fusionblock - 4h (Kühler + 2 Deckel)


Montiert

Test CPU

Kompnenten:
siehe unten

E8600 bei 4GHz / 1.325v
Temps:

Idle: 38°C
Last: 60°C (1h Prime)
(beide werte Bei 25°C Raumtemperatur)
​

Fazit
Ich selbst bin mit meinem Ergebnis recht zufrieden. Es gibt
keine Temperaturunterschiede zum vorherigen (EK Supreme Acetal)
und der war aus Cu. ;D
Also Q88 Test Note 2
(Note 1: Es hätte eine Leistungssteigerung zeigen sollen)

Designtechnisch wird mein PC noch angepasst.
Bei Fragen oder anregungen sprecht mich ruhig an. Bei Sysprofile oder hier!
Besucht mich mal!

Gruß!

Q88



[nicoc]

... schönes Werkstück.



[jopi24johannes]

@q88: Gut gemacht! Aber kauf die mal Schlauch der ein bisschen mehr mehr ist als diese dünnen Schnüre! So ein 19/13er in Weiß wäre doch nett.

http://www.aquatuning.de/index.php/cat/c269_19mm--1-2--.html

Ok, Aquatuning hat kein weiß aber silber oder schwarzer Tygon ist auch cool.



[q88]

Ja ist schon in Planung! Bei 19/13er bin ich auch hängen geblieben! Ich will mir ein
Black/White sys machen und hatte da auch weiße im Sinn! Aber... Es gibt sie nicht. Ich könnte welche
aus der Medizintechnik bekommen. Das ist leider nur
übertrieben viel! 50m - 132€ das sin pro meter 2,69€. Die sind aber nur außen weiß
beschichtet. Ich traue dem aber nicht so.

@ jopi24johannes

Wenn dir mal weiße 19/13er übern weg rennen sag mir unbedingt bescheid!



[jopi24johannes]

Ja, ich weiß, den gibt es leider nicht. Wie den TFC 360er. Schade.

Hier ein paar andere nette Schläuche:

http://www.a-c-shop.de/DangerDen-Tube-White-UV-16-10mm
http://www.a-c-shop.de/Feser-Tube-White-UV-13-10mm
http://www.a-c-shop.de/13-19-mm-Schlauch

Nimm lieber einen von denen, sieht deutlich besser als deiner aus, und so teuer ist Schlauch ja nicht.



[q88]

Ja genau! denhier hätte ich auch genommen. Aber die könnten auch 3mm dicker sein. Son mist.



[jopi24johannes]

Was hast du zur Zeit? 10/8 oder noch kleiner? Wirkt so winzig.
