Leserartikel AMD Ryzen - RAM OC Community

[cm87]

GDM off kannst normal auch vergessen - das bisschen an bessere Latenz ist den Aufwand nicht wert



[dkarDaGobert]

^da hab ich beim Ausloten der Timings aber auch noch an anderer Stelle vermutlich noch mehr Zeit vergeudet



[cm87]

achja, hab das Wochenende über meinen 3900x in Betrieb genommen und nun vermutlich die Finalen RAM OC Timings ermittelt
bisher 6k% Karhu stabil, wenns über die Nacht noch safe durch läuft gibts morgen eine Zusammenfassung.

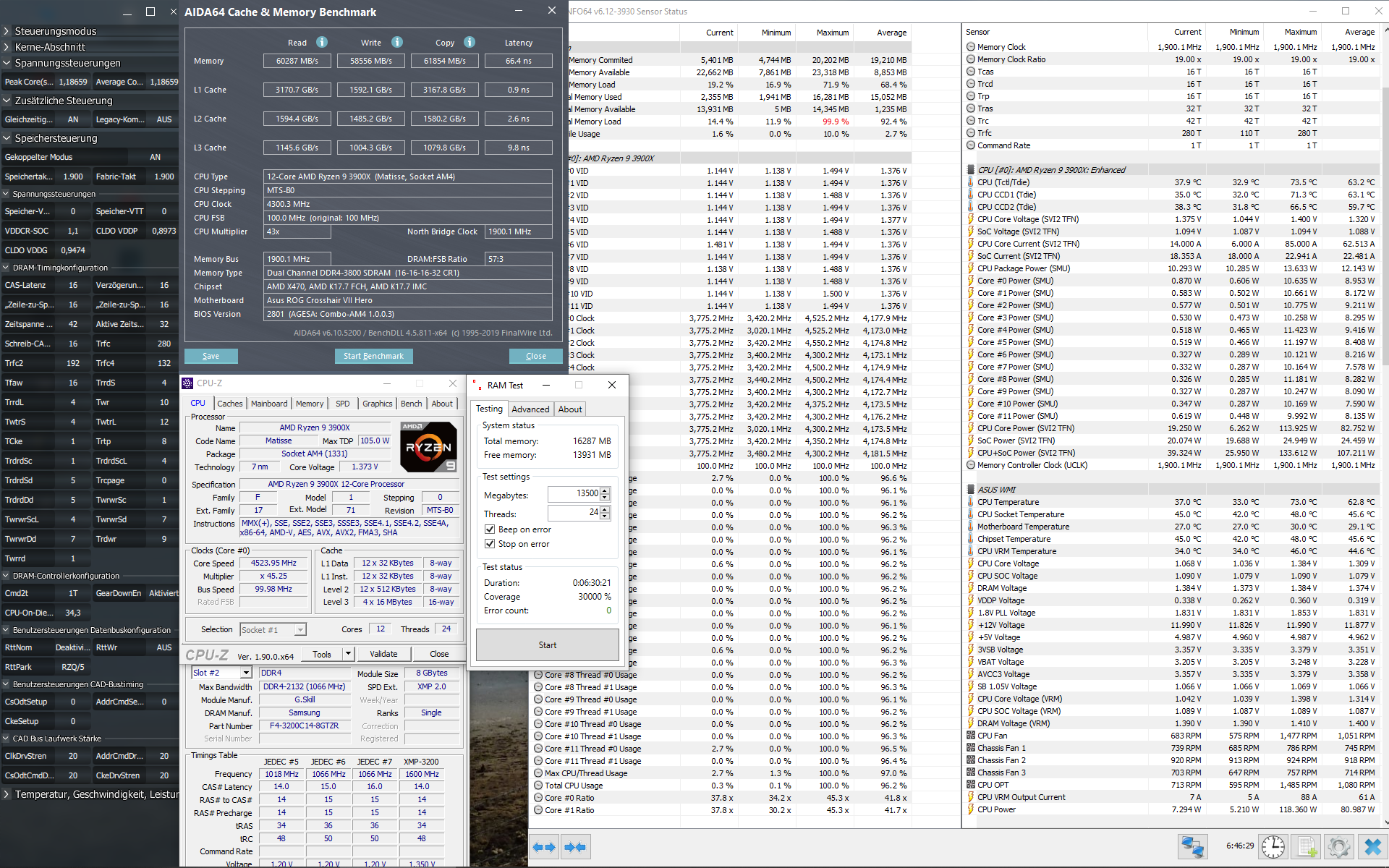

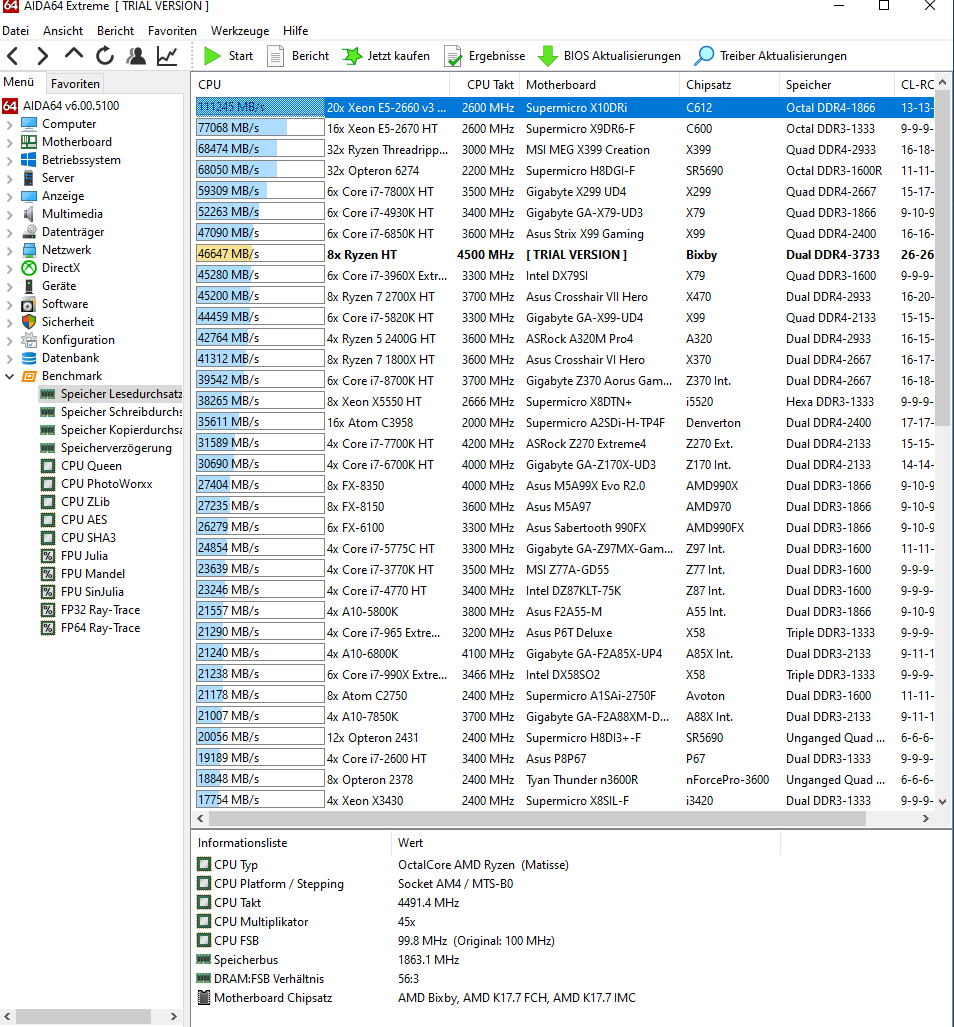

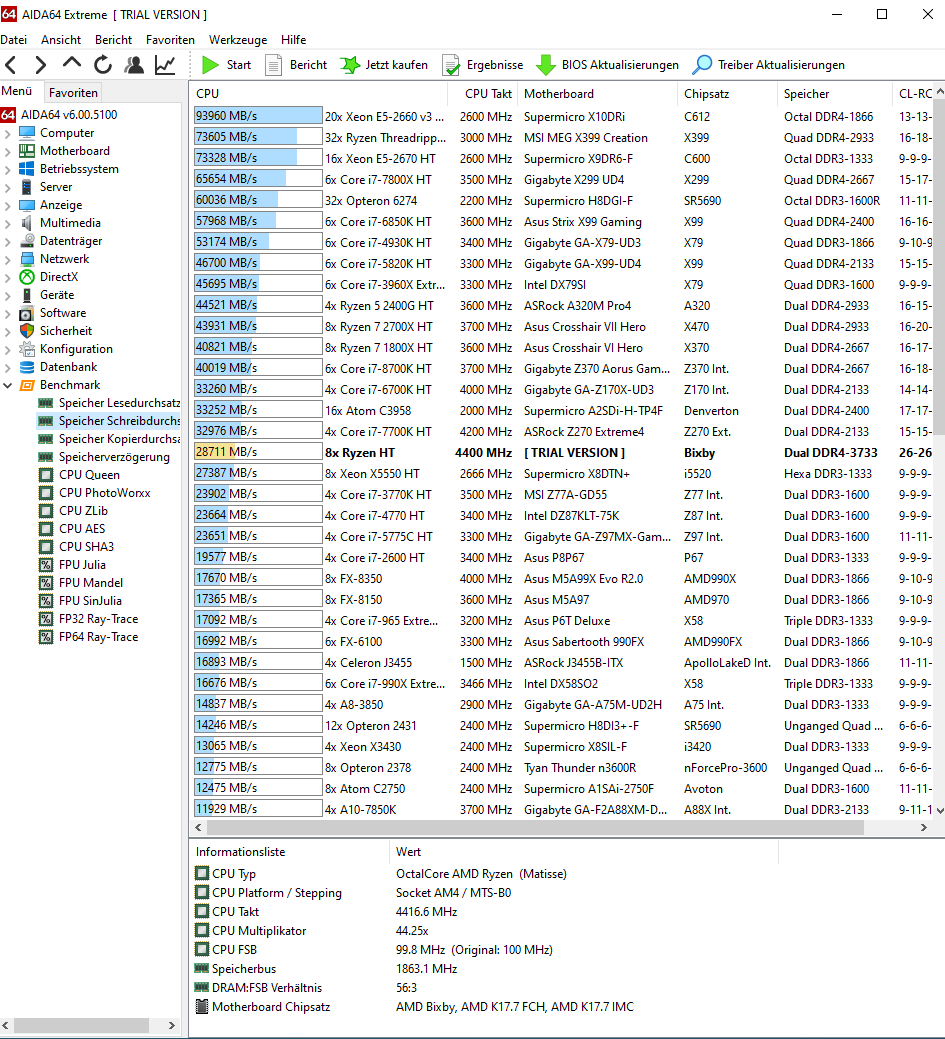

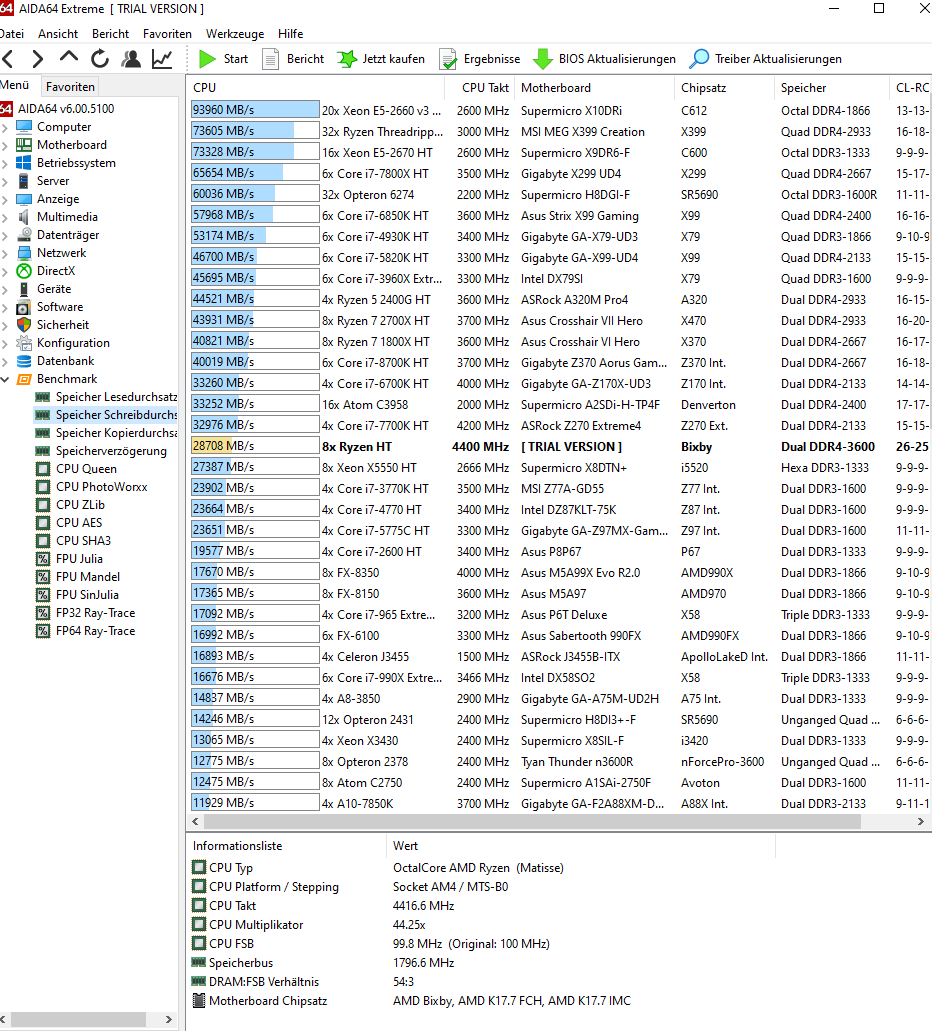

Hier ein kurzer Teaser:

Erst jetzt gesehen - sieht ja gut aus - lass mal die Timings hier



[dkarDaGobert]

Erst jetzt gesehen - sieht ja gut aus - lass mal die Timings hier

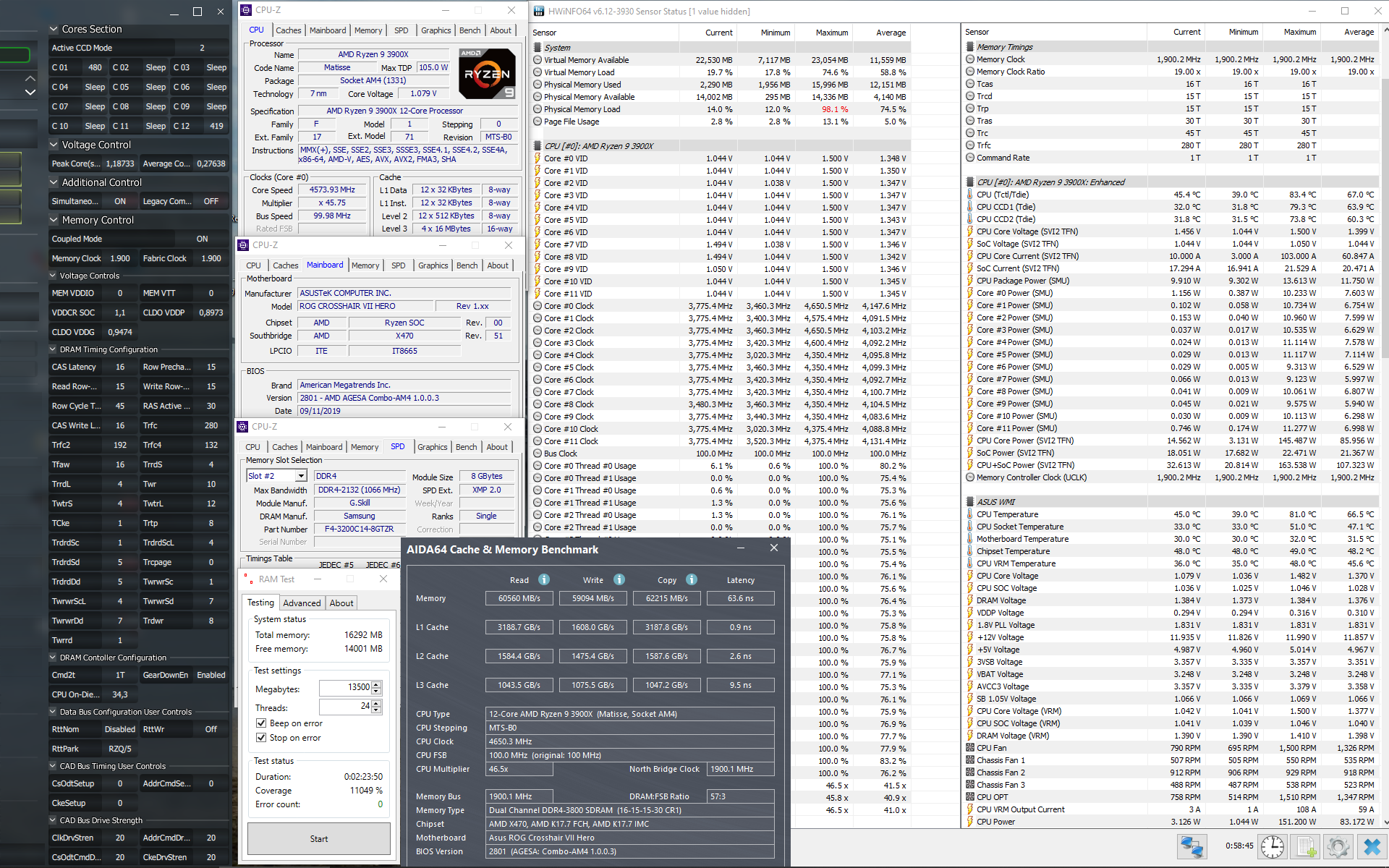

werd n schönen Screenshot mit den Werten posten, wenn das ganze die 10k% Karhu durchgemacht hat. Aktuell bin ich aber schon über den 6000ern von daher wirds wohl so laufen

wenns nicht stabil läuft, bleib ich bei folgendem Setting mit leicht entschärften Timings:



[cm87]

Sehr schön - halt uns am laufenden.



[dkarDaGobert]

mehr geht nicht mit den RAMs



[ZeroCoolRiddler]

tRDRDSCL/tWRWRSCL könnte vielleicht noch auf 3 o. 2 gesenkt werden können, aber auch so schon sehr schönes Ergebnis.



[dkarDaGobert]

geht nicht, wenn ich die Werte von 4 nach unten korrigiere, gibts direkt bei <100% Karhu Fehler und teilweise bleibts dann schon beim RAM-Training mit Postcode 15 oder 8d? (wars glaub ich) hängen.
trfc min. ist bei mir 276, vorher bootet es garnicht - ab 280 dann auch stabil
hab lange versucht noch die CL14 zu bekommen, aber selbst mit Vdimm: 1.5V und angepasster VDDG/VDDP/Vsoc ging nicht mehr



[nrw]

-



[cm87]

Ich hab LLC auf 3 (CPU und Vsoc). RAM auf 130% und 400 KHz. Spread Spectrum off.



[ZeroCoolRiddler]

LLC ist im Standard-Betrieb bei mir eher kontraproduktiv. Ab Stufe 3 wird die Spannung unter Last höher ausfallen, was dazu führt, das die CPU ihre TDP-Grenze früher erreicht und auch die Temp dadurch steigt. Beides resultiert in weniger Takt.

LLC kann bei manuellem OC oder UV halbwegs sinnvoll sein, meist dürfte es aber nicht nötig sein.



[Dragonheart69]

Ich mache 120% und LLc 2 bringt wirklich Stabilität in das ganze System....
Habe das C7H, nur zur Info.



[dkarDaGobert]

Denke, dass da auch nicht mehr all zu viel drin gewesen wäre. Vor allem die Latenz ist bisher das Beste, was ich bei Zen2 gesehen habe. Gute Arbeit!

danke für die Blumen

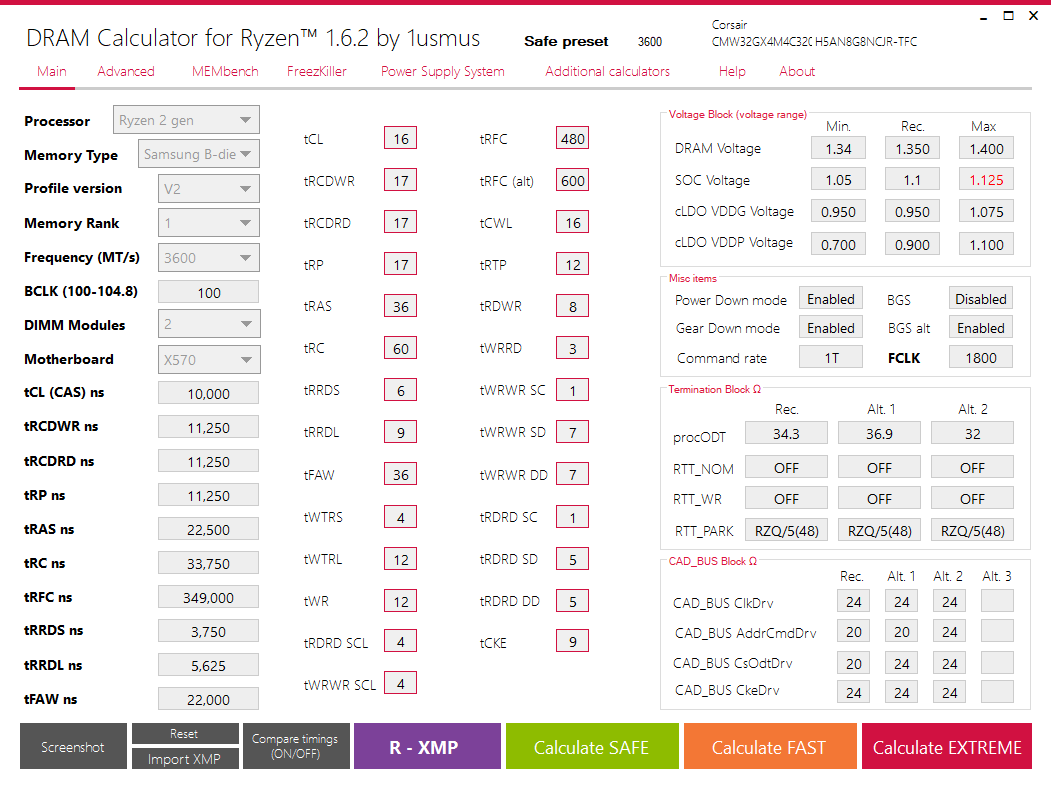

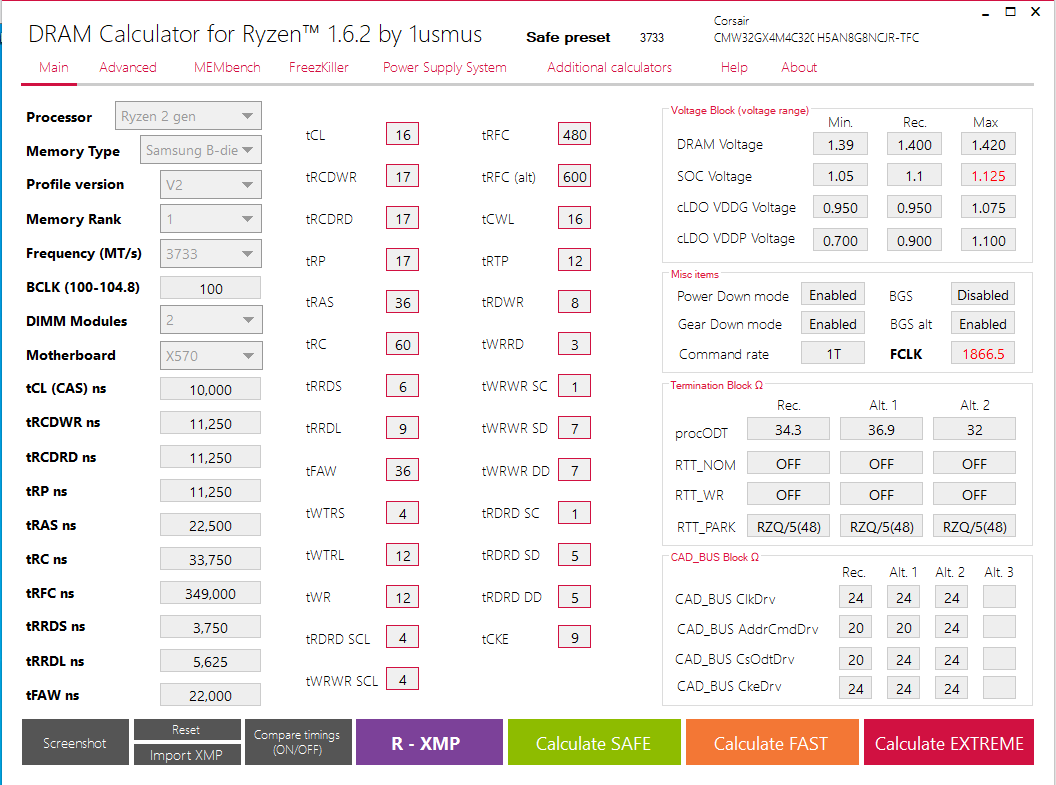

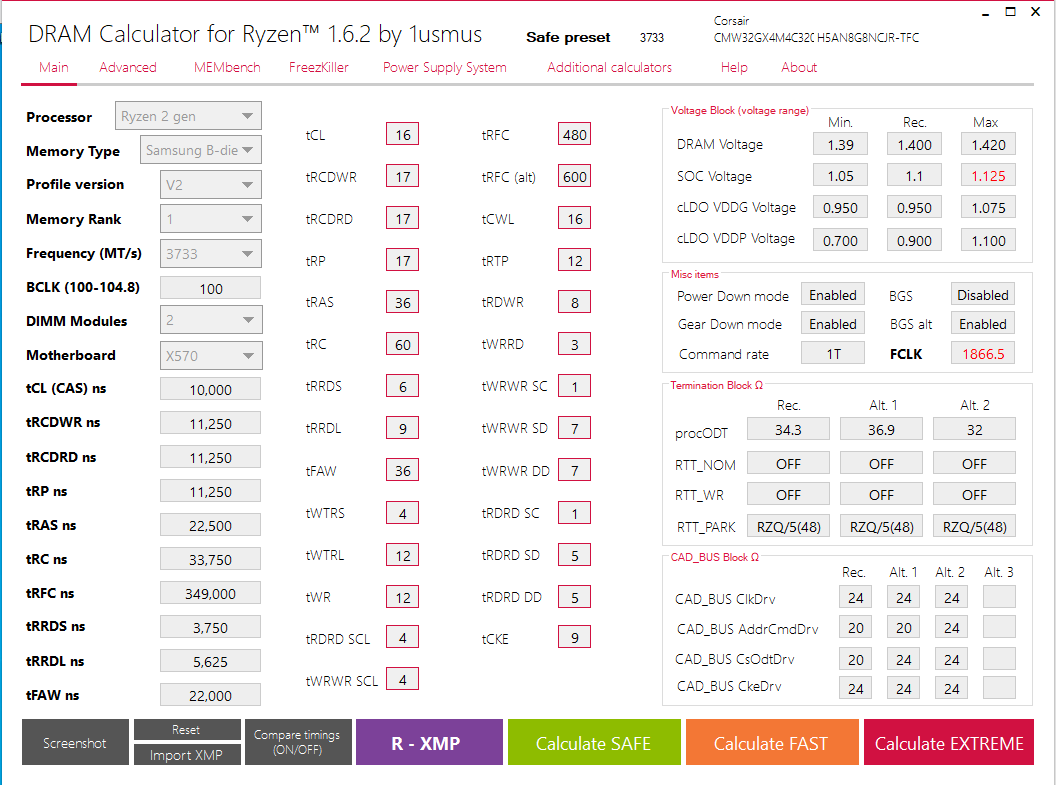

Hab die Werte mehr oder weniger von dieser Seite des Timing Calcs übernommen, yo
hier die genauen Settings:

Spoiler

[2019/09/30 08:47:13]
Ai Overclock Tuner [Manual]
BCLK Frequency [100.0000]
BCLK_Divider [Auto]
Performance Enhancer [Level 3 (OC)]
CPU Core Ratio [Auto]
Performance Bias [Auto]
Memory Frequency [DDR4-3800MHz]
FCLK Frequency [1900MHz]
Core Performance Boost [Auto]
SMT Mode [Auto]
TPU [Keep Current Settings]
Precision Boost Overdrive [Auto]
Max CPU Boost Clock Override [Auto]
Platform Thermal Throttle Limit [Auto]
Mem Over Clock Fail Count [2]
DRAM CAS# Latency [16]
DRAM RAS# to CAS# Read Delay [15]
DRAM RAS# to CAS# Write Delay [15]
DRAM RAS# PRE Time [15]
DRAM RAS# ACT Time [30]
Trc [45]
TrrdS [4]
TrrdL [4]
Tfaw [16]
TwtrS [4]
TwtrL [12]
Twr [10]
Trcpage [Auto]
TrdrdScl [4]
TwrwrScl [4]
Trfc [280]
Trfc2 [192]
Trfc4 [132]
Tcwl [16]
Trtp [8]
Trdwr [8]
Twrrd [1]
TwrwrSc [1]
TwrwrSd [7]
TwrwrDd [7]
TrdrdSc [1]
TrdrdSd [5]
TrdrdDd [5]
Tcke [1]
ProcODT [34.3 ohm]
Cmd2T [1T]
Gear Down Mode [Enabled]
Power Down Enable [Disabled]
RttNom [Rtt_Nom Disable]
RttWr [Dynamic ODT Off]
RttPark [RZQ/5]
MemAddrCmdSetup [Auto]
MemCsOdtSetup [Auto]
MemCkeSetup [Auto]
MemCadBusClkDrvStren [20.0 Ohm]
MemCadBusAddrCmdDrvStren [20.0 Ohm]
MemCadBusCsOdtDrvStren [20.0 Ohm]
MemCadBusCkeDrvStren [20.0 Ohm]
CPU Load-line Calibration [Level 3]
CPU Current Capability [140%]
CPU VRM Switching Frequency [Manual]
CPU Voltage Frequency [400]
CPU Power Duty Control [T.Probe]
CPU Power Phase Control [Power Phase Response]
Manual Adjustment [Ultra Fast]
CPU Power Thermal Control [120]
VDDSOC Load-line Calibration [Level 3]
VDDSOC Current Capability [140%]
VDDSOC Switching Frequency [Manual]
Fixed VDDSOC Switching Frequency(KHz) [500]
VDDSOC Phase Control [Optimized]
DRAM Current Capability [130%]
DRAM Power Phase Control [Extreme]
DRAM Switching Frequency [Manual]
Fixed DRAM Switching Frequency(KHz) [400]
DRAM VBoot Voltage [1.39000]
VTTDDR Voltage [Auto]
VPP_MEM Voltage [Auto]
DRAM CTRL REF Voltage on CHA [Auto]
DRAM CTRL REF Voltage on CHB [Auto]
VDDP Voltage [Auto]
1.8V Standby Voltage [Auto]
CPU 3.3v AUX [Auto]
2.5V SB Voltage [Auto]
DRAM R1 Tune [Auto]
DRAM R2 Tune [Auto]
DRAM R3 Tune [Auto]
DRAM R4 Tune [Auto]
PCIE Tune R1 [Auto]
PCIE Tune R2 [Auto]
PCIE Tune R3 [Auto]
PLL Tune R1 [Auto]
PLL reference voltage [Auto]
T Offset [Auto]
Sense MI Skew [Enabled]
Sense MI Offset [Auto]
Promontory presence [Auto]
Clock Amplitude [Normal]
CLDO VDDP voltage [900]
CPU Core Voltage [Auto]
CPU SOC Voltage [Manual mode]
- VDDSOC Voltage Override [1.05000]
DRAM Voltage [1.39000]
CLDO VDDG voltage [0.950]
1.8V PLL Voltage [1.80000]
1.05V SB Voltage [1.05000]
Firmware TPM [Disable]
Erase fTPM NV for factory reset [Enabled]
PSS Support [Auto]
SVM Mode [Enabled]
Onboard LED [Disabled]
Q-Code LED Function [Enabled]
SATA Port Enable [Enabled]
SATA Mode [AHCI]
NVMe RAID mode [Disabled]
SMART Self Test [Enabled]
Hot Plug [Disabled]
Hot Plug [Enabled]
Hot Plug [Enabled]
Hot Plug [Disabled]
Hot Plug [Enabled]
Hot Plug [Enabled]
HD Audio Controller [Enabled]
M.2_2 PCIe Bandwidth Configuration [Auto]
PCIEX16/X8_1 Mode [Auto]
PCIEX8/X4_2 Mode [Auto]
PCIEX4_3 Mode [Auto]
M.2_1 Link Mode [Auto]
M.2_2 Link Mode [Auto]
SB Link Mode [Auto]
Asmedia USB 3.1 Controller [Enabled]
USB Type C Power Switch [Auto]
When system is in working state [On]
When system is in sleep, hibernate or soft off states [On]
Intel LAN Controller [Enabled]
Intel LAN OPROM [Disabled]
ErP Ready [Enable(S4+S5)]
Restore On AC Power Loss [Power Off]
Power On By PCI-E/PCI [Disabled]
Power On By RTC [Disabled]
Network Stack [Disabled]
Device [WDC WD80EFAX-68LHPN0]
Legacy USB Support [Disabled]
XHCI Hand-off [Disabled]
U31G2_EC3 [Enabled]
U31G2_EA2 [Enabled]
U31G2_E1 [Enabled]
U31G1_1 [Enabled]
U31G1_2 [Enabled]
U31G1_3 [Enabled]
U31G1_4 [Enabled]
U31G1_5 [Enabled]
U31G1_6 [Enabled]
U31G1_7 [Enabled]
U31G1_8 [Enabled]
U31G1_9 [Enabled]
U31G1_10 [Enabled]
USB11 [Enabled]
USB12 [Enabled]
USB13 [Enabled]
USB14 [Enabled]
USB15 [Enabled]
CPU Temperature [Monitor]
MotherBoard Temperature [Monitor]
PCH Temperature [Monitor]
T_Sensor1 Temperature [Monitor]
EXT_Sensor1 Temperature [Monitor]
EXT_Sensor2 Temperature [Monitor]
EXT_Sensor3 Temperature [Monitor]
CPU Fan Speed [Monitor]
Chassis Fan 1 Speed [Monitor]
Chassis Fan 2 Speed [Monitor]
Chassis Fan 3 Speed [Monitor]
W_PUMP+ Speed [Monitor]
HAMP Fan Speed [Monitor]
CPU Optional Fan Speed [Monitor]
AIO_PUMP Speed [Monitor]
Extension Fan 1 Speed [Monitor]
Extension Fan 2 Speed [Monitor]
Extension Fan 3 Speed [Monitor]
W_FLOW Speed [Monitor]
W_IN Temperature [Monitor]
W_OUT Temperature [Monitor]
CPU Core Voltage [Monitor]
3.3V Voltage [Monitor]
5V Voltage [Monitor]
12V Voltage [Monitor]
CPU Q-Fan Control [PWM Mode]
CPU Fan Smoothing Up/Down Time [6.4 sec]
CPU Fan Speed Lower Limit [200 RPM]
CPU Fan Profile [Standard]
Chassis Fan 1 Q-Fan Control [PWM Mode]
Chassis Fan 1 Q-Fan Source [MotherBoard]
Chassis Fan 1 Smoothing Up/Down Time [5.1 sec]
Chassis Fan 1 Speed Low Limit [200 RPM]
Chassis Fan 1 Profile [Silent]
Chassis Fan 2 Q-Fan Control [DC Mode]
Chassis Fan 2 Q-Fan Source [MotherBoard]
Chassis Fan 2 Smoothing Up/Down Time [5.1 sec]
Chassis Fan 2 Speed Low Limit [200 RPM]
Chassis Fan 2 Profile [Silent]
Chassis Fan 3 Q-Fan Control [PWM Mode]
Chassis Fan 3 Q-Fan Source [MotherBoard]
Chassis Fan 3 Smoothing Up/Down Time [5.1 sec]
Chassis Fan 3 Speed Low Limit [200 RPM]
Chassis Fan 3 Profile [Silent]
HAMP Fan Q-Fan Control [DC Mode]
HAMP Fan Q-Fan Source [MotherBoard]
HAMP Fan Smoothing Up/Down Time [5.1 sec]
HAMP Fan Speed Low Limit [200 RPM]
HAMP Fan Profile [Silent]
Extension Fan 1 Q-Fan Control [DC Mode]
Extension Fan 1 Q-Fan Source [MotherBoard]
Extension Fan 1 Speed Low Limit [200 RPM]
Extension Fan 1 Profile [Standard]
Extension Fan 2 Q-Fan Control [DC Mode]
Extension Fan 2 Q-Fan Source [MotherBoard]
Extension Fan 2 Speed Low Limit [200 RPM]
Extension Fan 2 Profile [Standard]
Extension Fan 3 Q-Fan Control [DC Mode]
Extension Fan 3 Q-Fan Source [MotherBoard]
Extension Fan 3 Speed Low Limit [200 RPM]
Extension Fan 3 Profile [Standard]
AIO_PUMP/W_PUMP+ Control [Disabled]
U31G1_1 [Enabled]
U31G1_2 [Enabled]
U31G1_3 [Enabled]
U31G1_4 [Enabled]
PSPP Policy [Auto]
Fast Boot [Enabled]
NVMe Support [Enabled]
Next Boot after AC Power Loss [Normal Boot]
AMI Native NVMe Driver Support [Enabled]
Boot Logo Display [Disabled]
POST Report [5 sec]
Boot up NumLock State [Enabled]
Wait For 'F1' If Error [Enabled]
Option ROM Messages [Enabled]
Interrupt 19 Capture [Disabled]
Setup Mode [Advanced Mode]
Launch CSM [Disabled]
OS Type [Other OS]
Setup Animator [Disabled]
ASUS Grid Install Service [Disabled]
Profile Name []
Save to Profile [1]
CPU Core Voltage [Auto]
VDDSOC Voltage [Auto]
1.8V PLL Voltage [Auto]
BCLK Frequency [Auto]
CPU Ratio [Auto]
DIMM Slot Number [DIMM_A2]
Bus Interface [PCIEX16/X8_1]
Custom Pstate0 [Auto]
CCD Control [Auto]
Core control [Auto]
SMT Control [Auto]
L1 Stream HW Prefetcher [Enable]
L2 Stream HW Prefetcher [Enable]
Platform First Error Handling [Enabled]
Core Performance Boost [Auto]
Global C-state Control [Enabled]
DRAM ECC Enable [Disabled]
DRAM scrub time [Auto]
Poison scrubber control [Auto]
Redirect scrubber control [Auto]
Redirect scrubber limit [Auto]
NUMA nodes per socket [Auto]
Memory interleaving [Auto]
Memory interleaving size [Auto]
1TB remap [Auto]
DRAM map inversion [Auto]
ACPI SRAT L3 Cache As NUMA Domain [Auto]
ACPI SLIT Distance Control [Auto]
ACPI SLIT remote relative distance [Auto]
GMI encryption control [Auto]
xGMI encryption control [Auto]
CAKE CRC perf bounds Control [Auto]
4-link xGMI max speed [Auto]
3-link xGMI max speed [Auto]
Disable DF to external IP SyncFloodPropagation [Auto]
Disable DF sync flood propagation [Auto]
CC6 memory region encryption [Auto]
Memory Clear [Auto]
Overclock [Enabled]
Memory Clock Speed [1900MHz]
Tcl [Auto]
Trcdrd [Auto]
Trcdwr [Auto]
Trp [Auto]
Tras [Auto]
Trc Ctrl [Auto]
TrrdS [Auto]
TrrdL [Auto]
Tfaw Ctrl [Auto]
TwtrS [Auto]
TwtrL [Auto]
Twr Ctrl [Auto]
Trcpage Ctrl [Auto]
TrdrdScL Ctrl [Auto]
TwrwrScL Ctrl [Auto]
Trfc Ctrl [Auto]
Trfc2 Ctrl [Auto]
Trfc4 Ctrl [Auto]
Tcwl [Auto]
Trtp [Auto]
Tcke [Auto]
Trdwr [Auto]
Twrrd [Auto]
TwrwrSc [Auto]
TwrwrSd [Auto]
TwrwrDd [Auto]
TrdrdSc [Auto]
TrdrdSd [Auto]
TrdrdDd [Auto]
ProcODT [Auto]
Power Down Enable [Disabled]
Cmd2T [1T]
Gear Down Mode [Enabled]
CAD Bus Timing User Controls [Auto]
CAD Bus Drive Strength User Controls [Manual]
ClkDrvStren [20.0 Ohm]
AddrCmdDrvStren [20.0 Ohm]
CsOdtDrvStren [20.0 Ohm]
CkeDrvStren [20.0 Ohm]
Data Bus Configuration User Controls [Auto]
Data Poisoning [Auto]
DRAM Post Package Repair [Disable]
RCD Parity [Auto]
DRAM Address Command Parity Retry [Auto]
Write CRC Enable [Auto]
DRAM Write CRC Enable and Retry Limit [Auto]
Disable Memory Error Injection [True]
DRAM ECC Symbol Size [Auto]
DRAM UECC Retry [Auto]
TSME [Auto]
Data Scramble [Auto]
DFE Read Training [Enable]
FFE Write Training [Enable]
PMU Pattern Bits Control [Manual]
PMU Pattern Bits [a]
MR6VrefDQ Control [Auto]
CPU Vref Training Seed Control [Auto]
Chipselect Interleaving [Auto]
BankGroupSwap [Enabled]
BankGroupSwapAlt [Disabled]
Address Hash Bank [Auto]
Address Hash CS [Auto]
Address Hash Rm [Auto]
SPD Read Optimization [Enabled]
MBIST Enable [Disabled]
Pattern Select [PRBS]
Pattern Length [3]
Aggressor Channel [1 Aggressor Channel]
Aggressor Static Lane Control [Disabled]
Target Static Lane Control [Disabled]
Worst Case Margin Granularity [Per Chip Select]
Read Voltage Sweep Step Size [1]
Read Timing Sweep Step Size [1]
Write Voltage Sweep Step Size [1]
Write Timing Sweep Step Size [1]
IOMMU [Enabled]
Precision Boost Overdrive [Auto]
Precision Boost Overdrive Scalar [Auto]
FCLK Frequency [1900MHz]
SOC OVERCLOCK VID [0]
UCLK DIV1 MODE [UCLK==MEMCLK]
VDDP Voltage Control [Auto]
VDDG Voltage Control [Auto]
SoC/Uncore OC Mode [Auto]
LN2 Mode [Disabled]
ACS Enable [Auto]
PCIe Ten Bit Tag Support [Auto]
cTDP Control [Auto]
EfficiencyModeEn [Auto]
Package Power Limit Control [Auto]
APBDIS [Auto]
DF Cstates [Auto]
CPPC [Enabled]
CPPC Preferred Cores [Auto]
BoostFmaxEn [Auto]
Early Link Speed [Auto]



[nrw]

-



[ZeroCoolRiddler]

@merit
Kein Crosshair, gutes altes Strix X370.



[nrw]

-



[ZeroCoolRiddler]

Haben die meisten Boards heutzutage. Alles in der 100€+ Klasse dürfte das haben.



[Destyran]

... und auch noch bessere Latenz als ich mit meinen 3800er scharfe Timings.

Ach was hab ich ein blödes Board, aber für vermutlich 2~3ns Latenz das Board wechseln lohnt wirklich nicht.

latenz sagt garnicht soviel aus. taktest du deine cpu höher, verringert sich die latenz. sein 3600 scheint auf 4.2 ghz zu laufen.



[Waitimlow]

Was genau fehlt dir denn an Settings? Ich kann dir da gerne helfen, habe ein AORUS X570 Pro und das Elite auch schon verbaut.

BIOS Version?

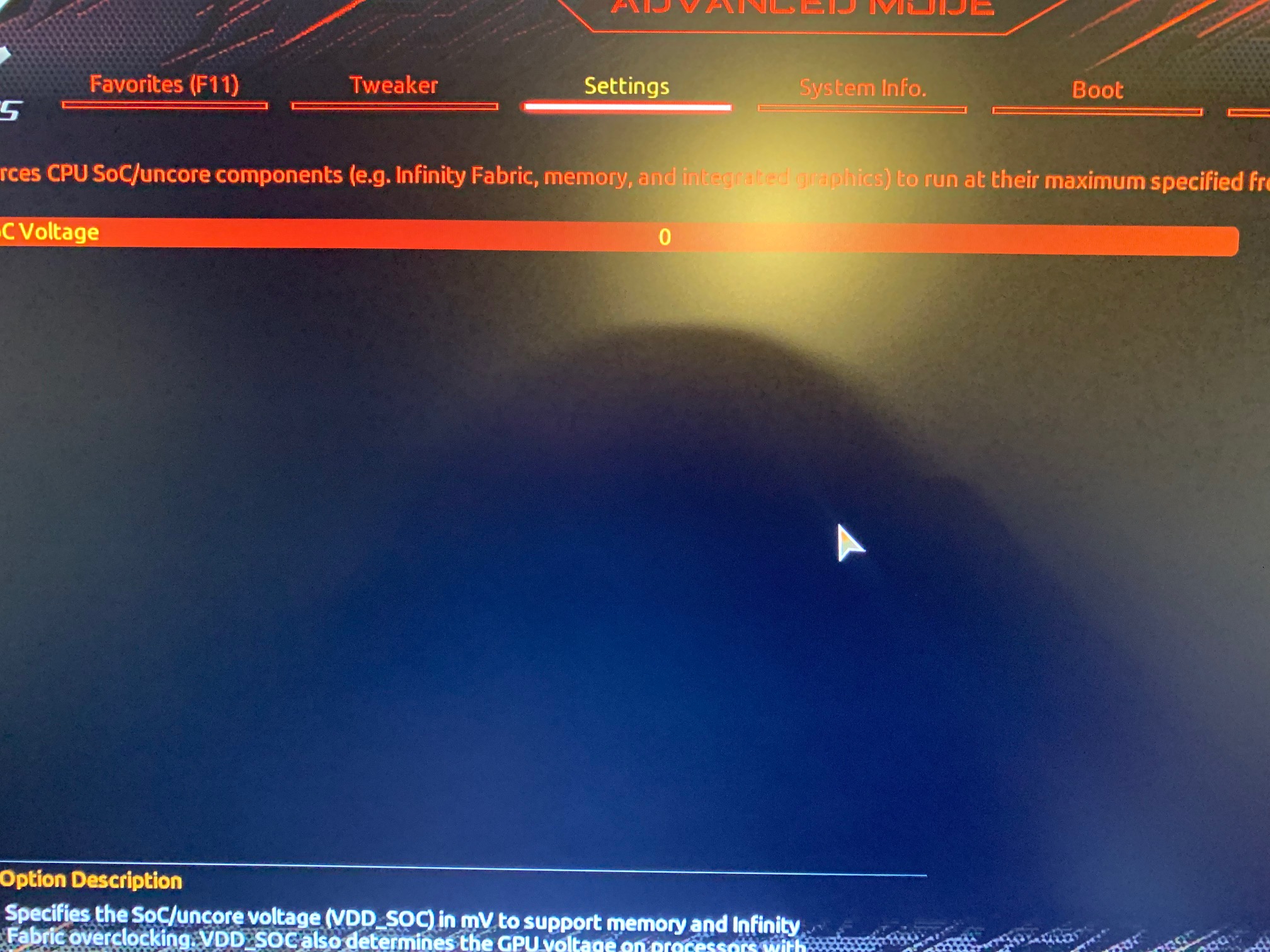

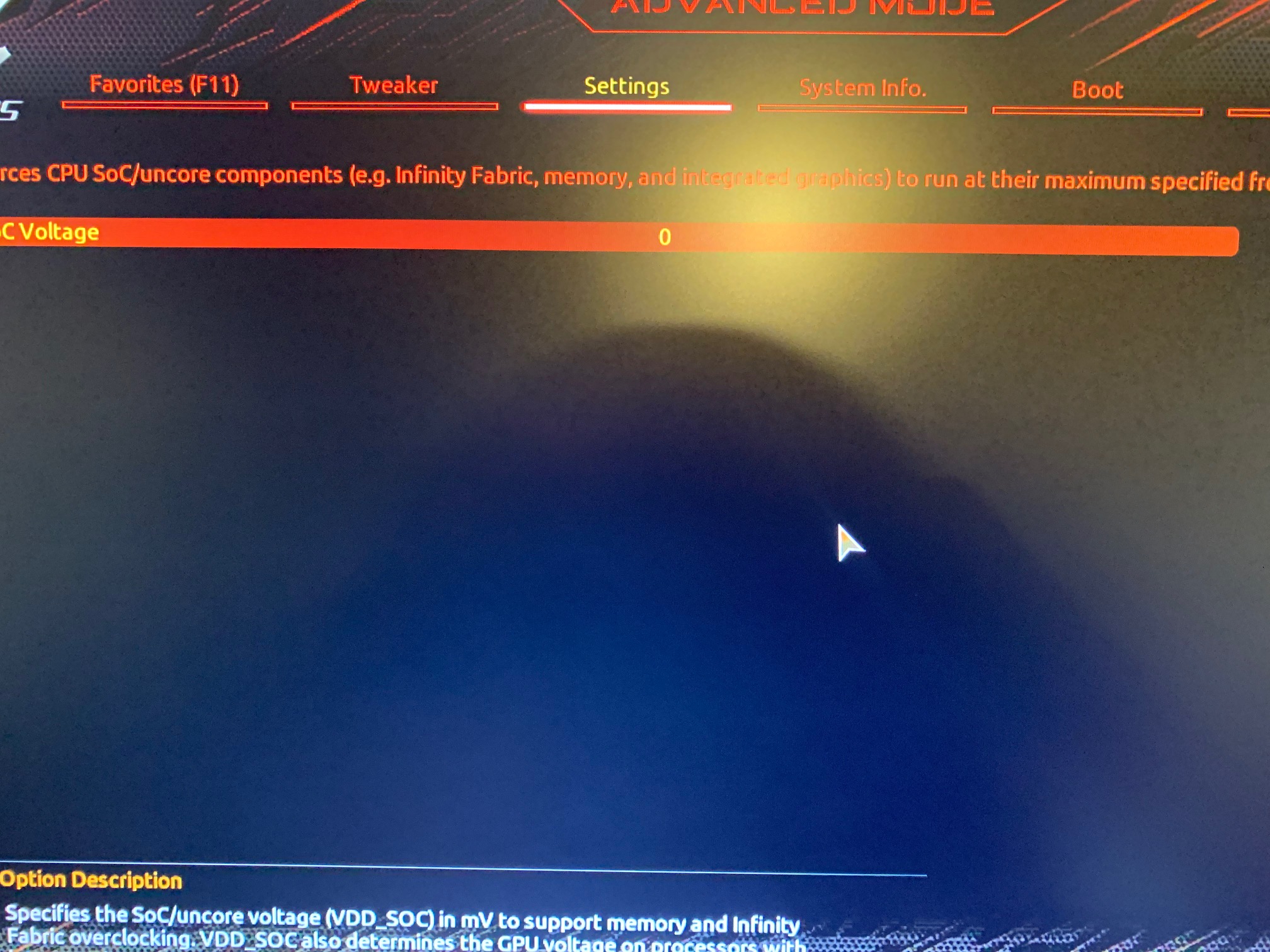

Normalerweise musst du nur für VDDG/VDDP ins AMD OC Menü. Hier trägst du in mV ein, brauchst also keine Kommas. Nicht verwechseln mit dem CLD0_VDDP aus dem tweaker Menü.

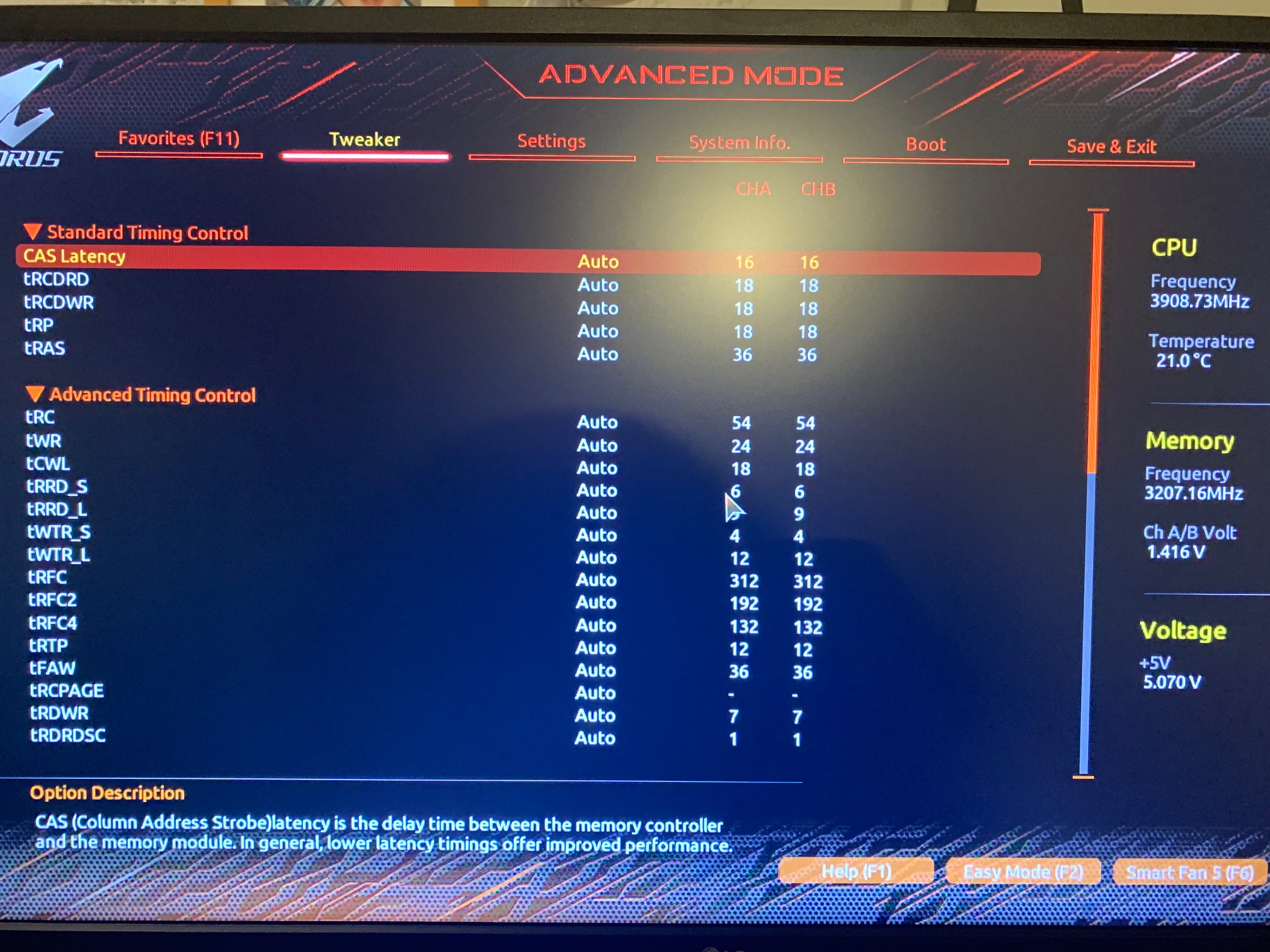

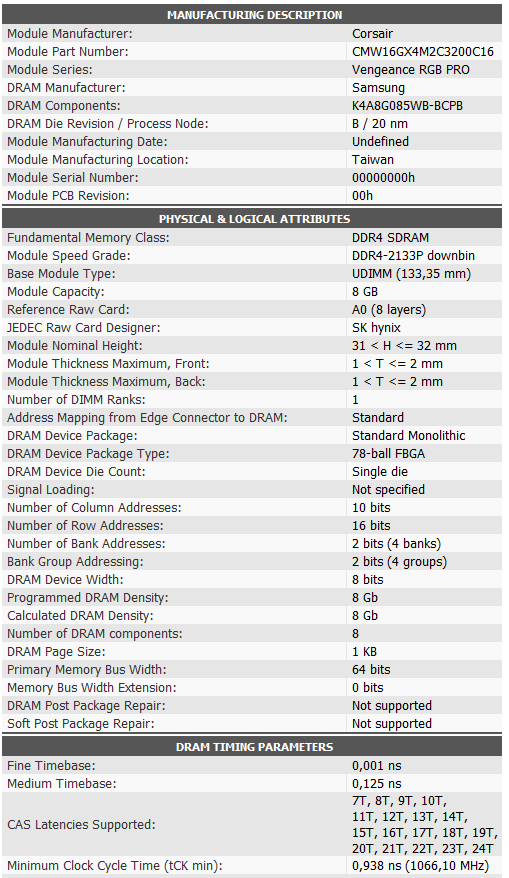

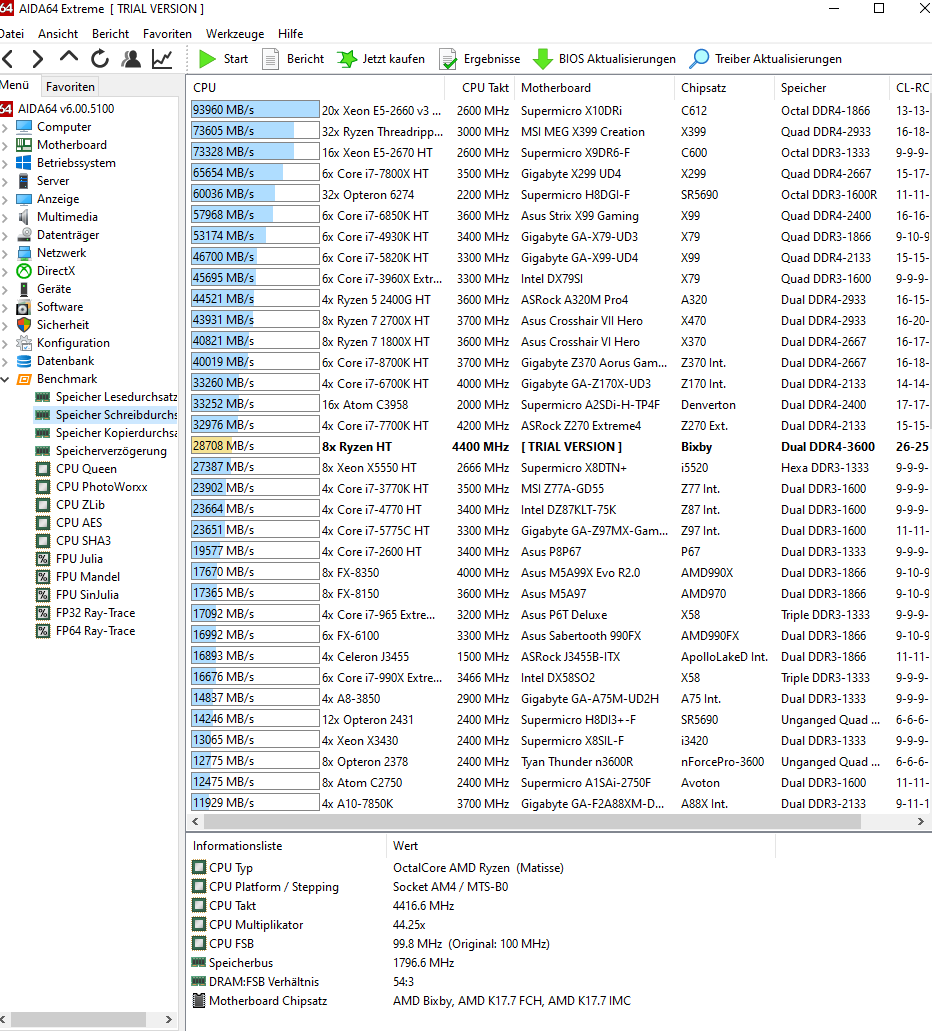

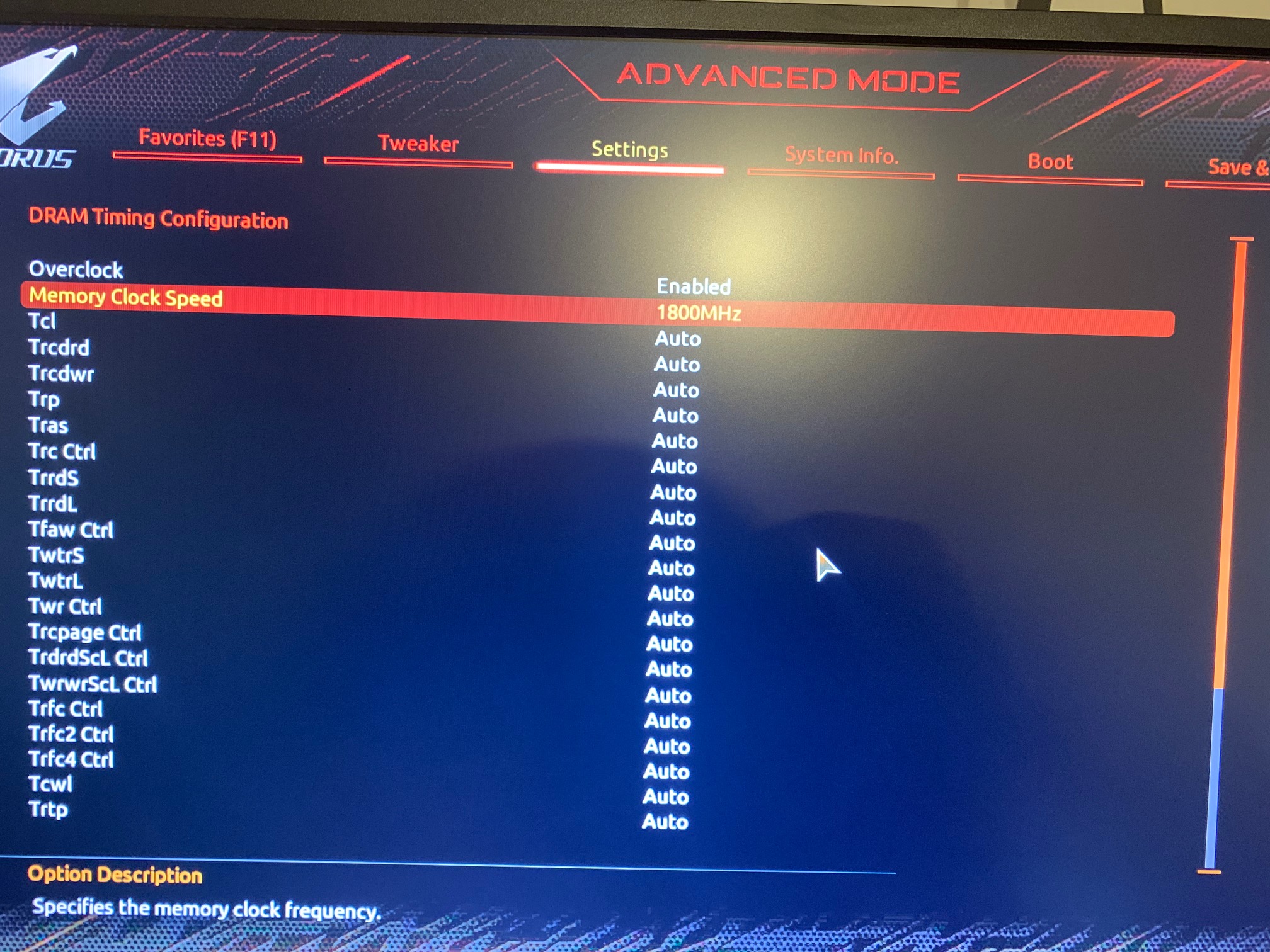

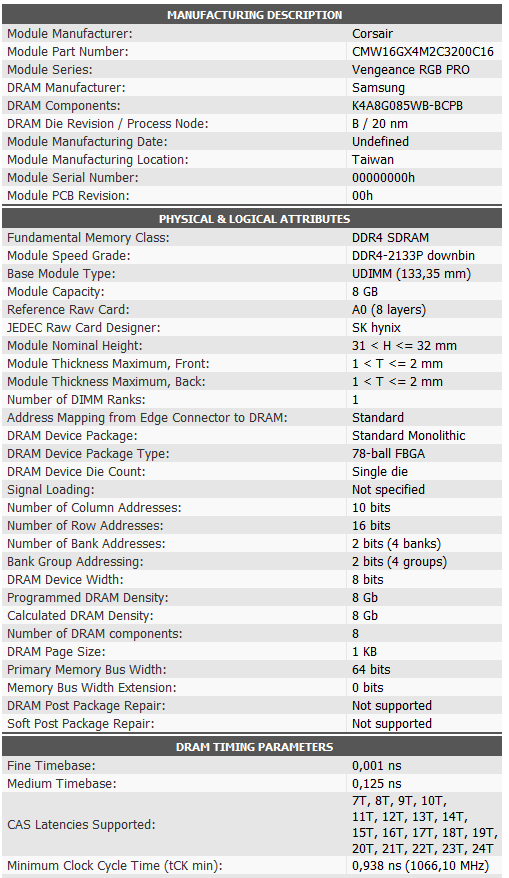

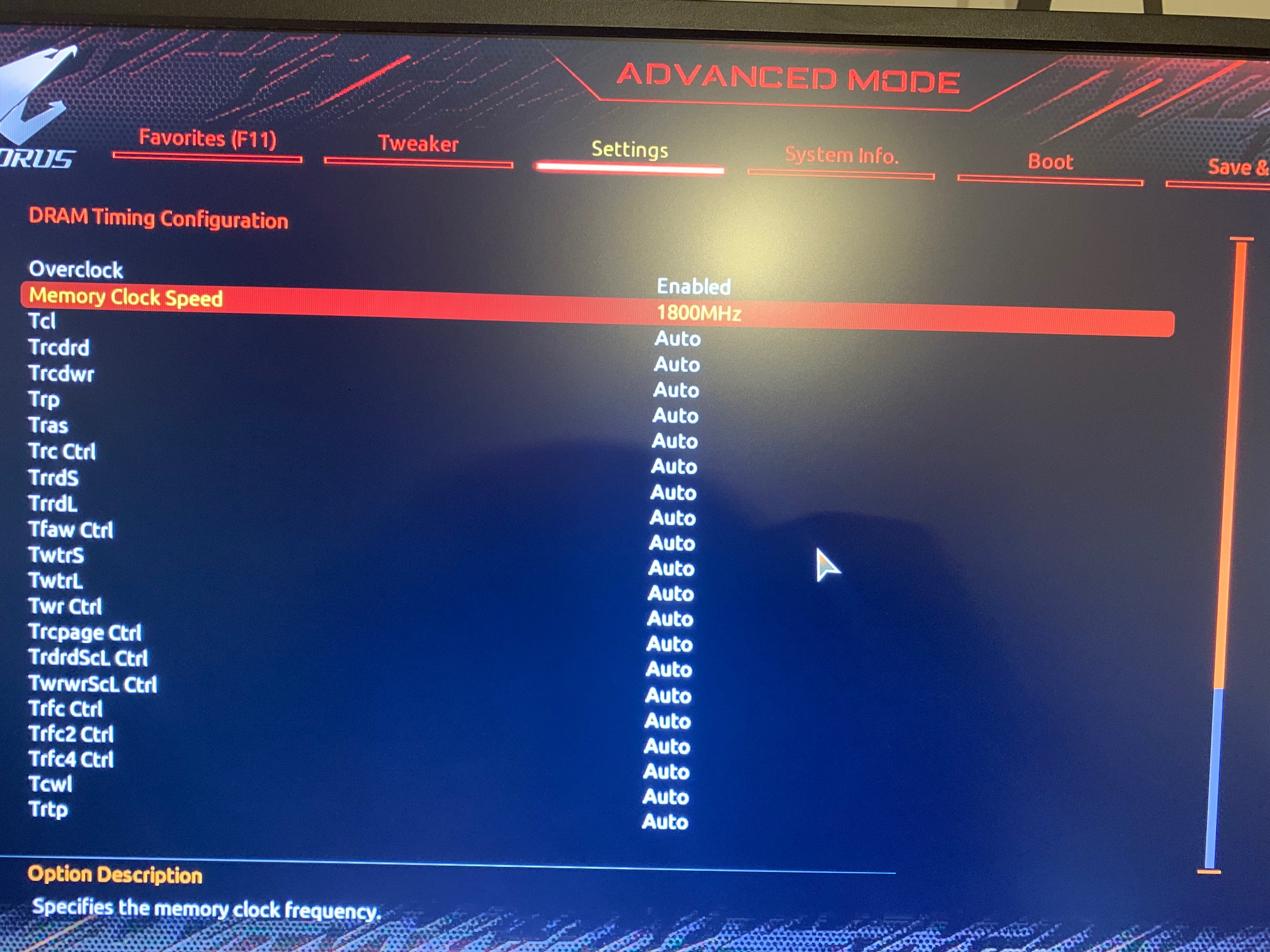

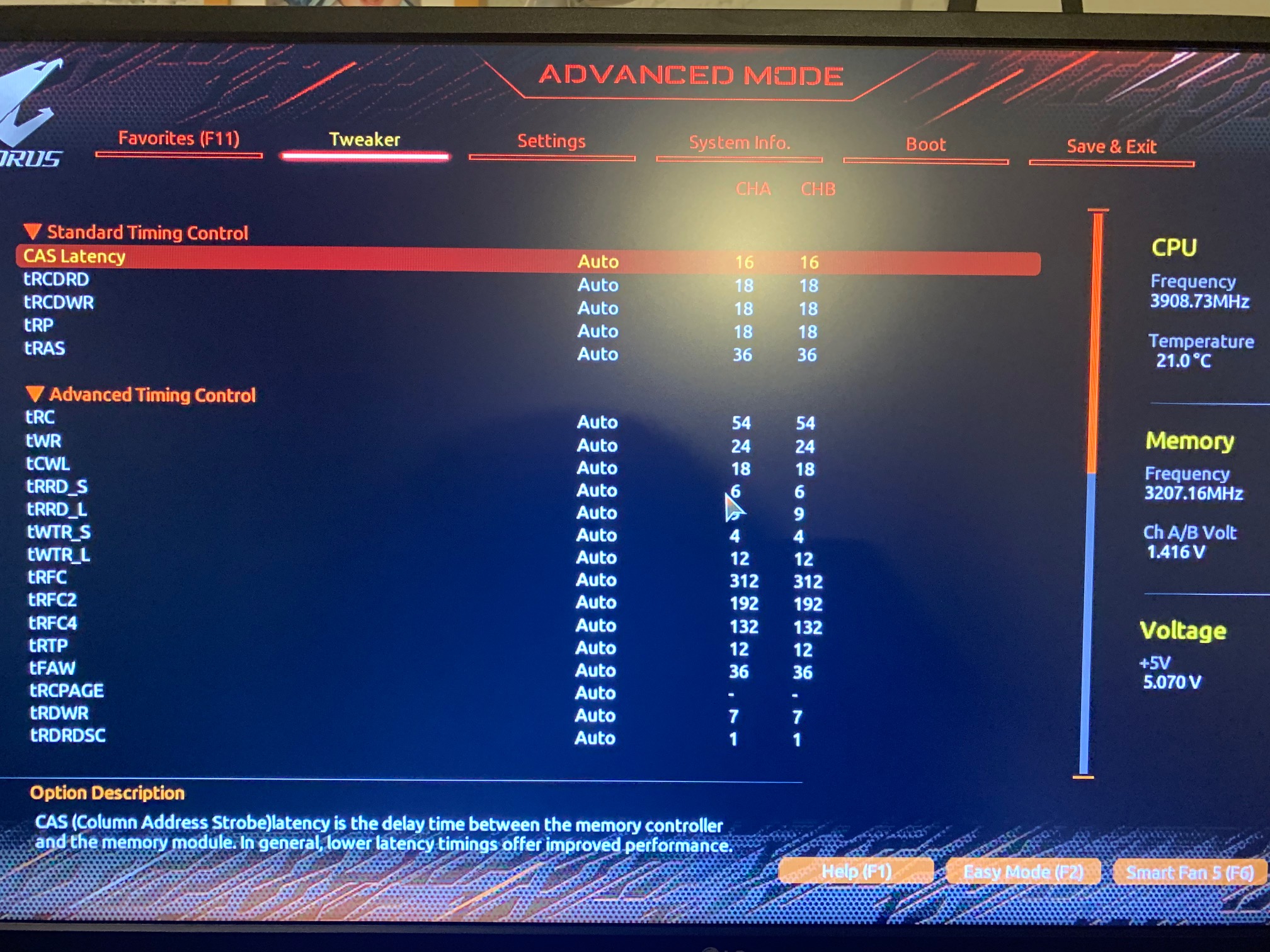

Also ich habe jetzt mal alles ausgelesen und hoffe das hilft weiter oder man kann mir weiterhelfen.

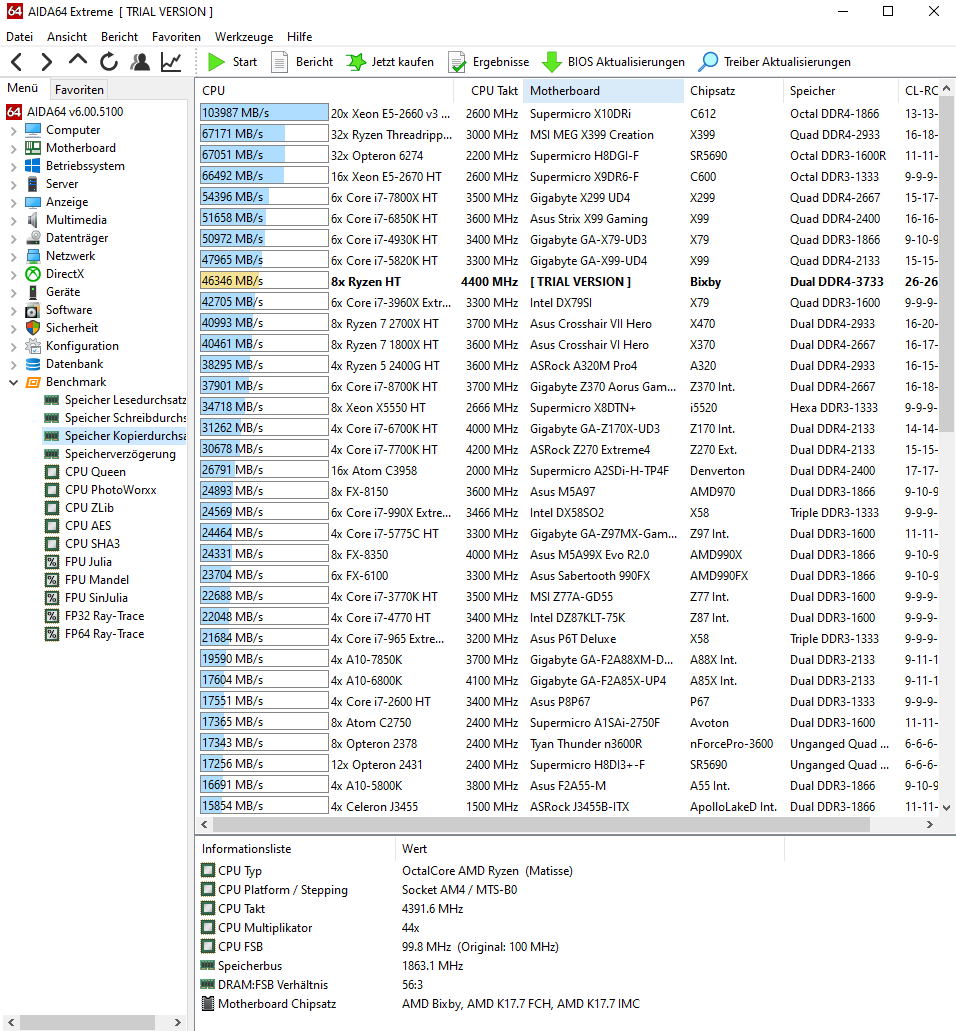

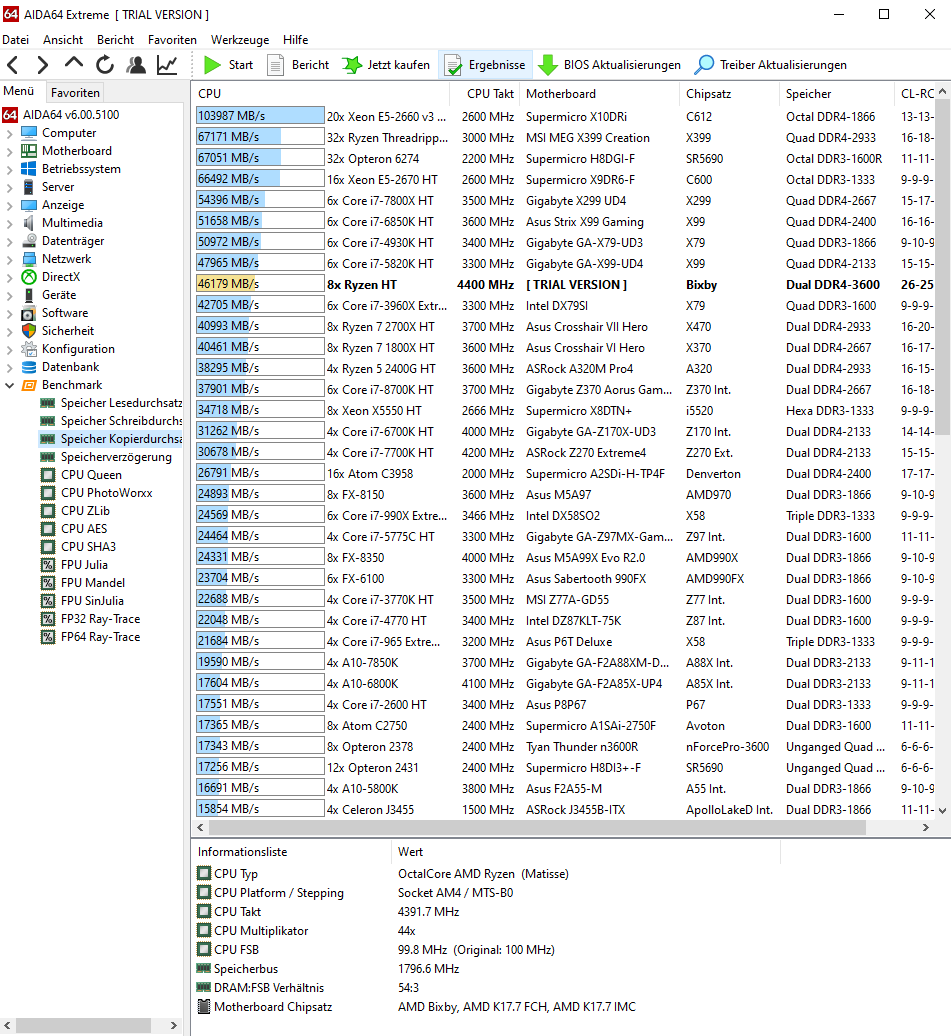

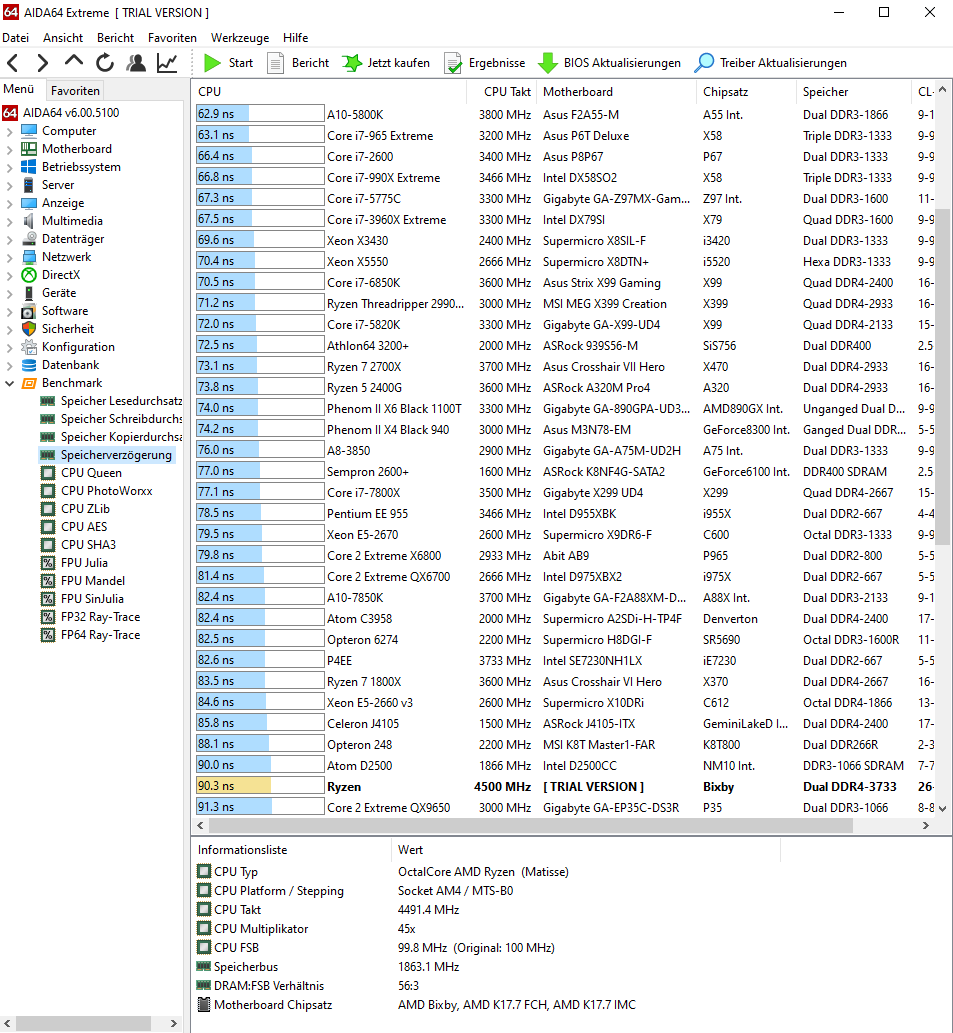

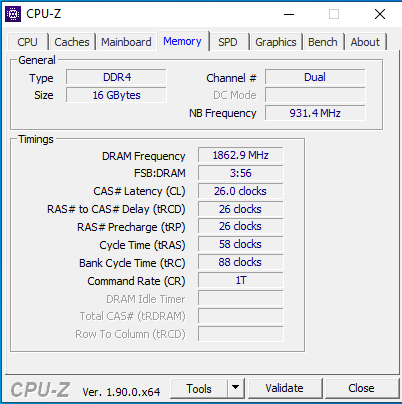

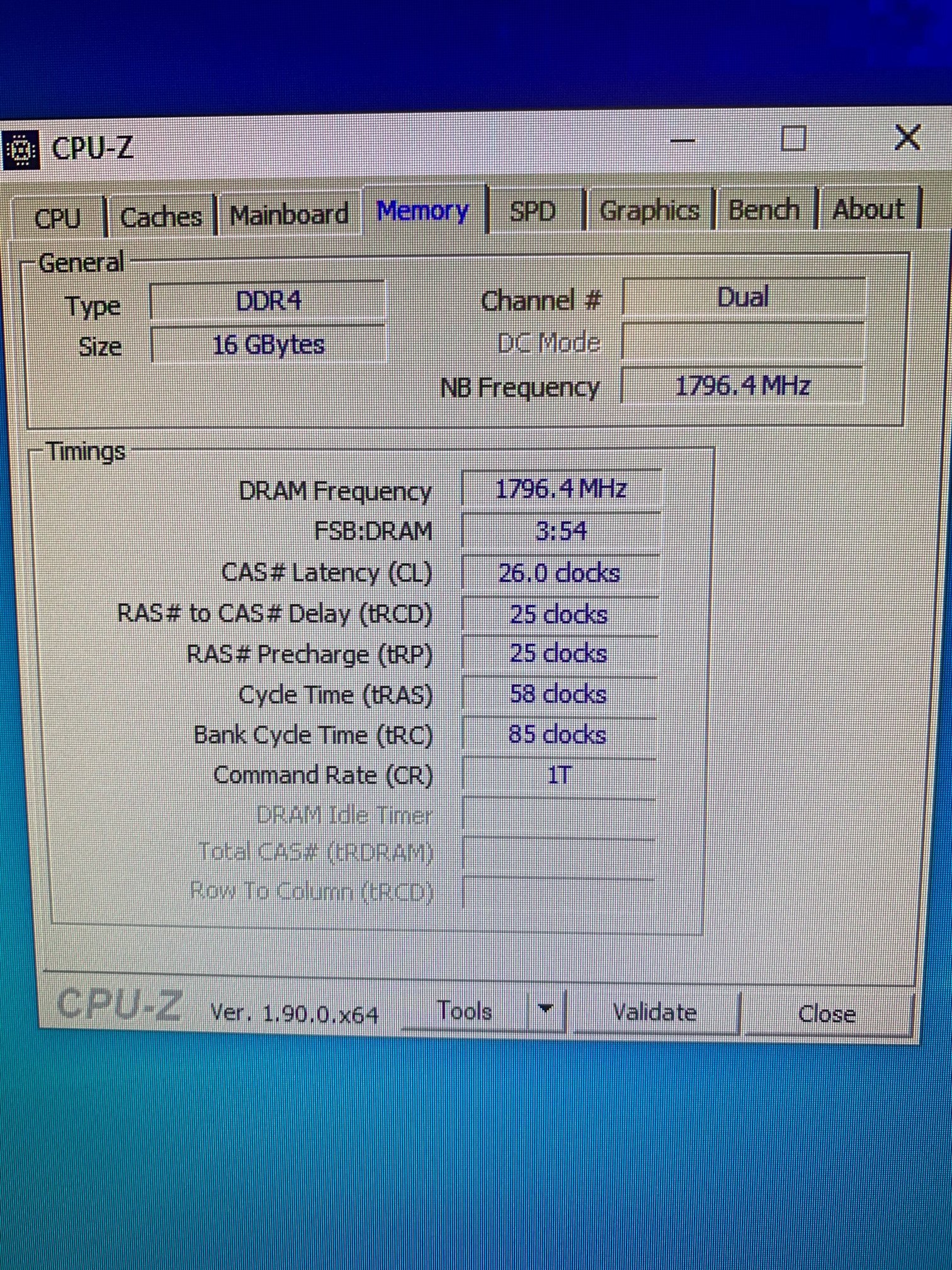

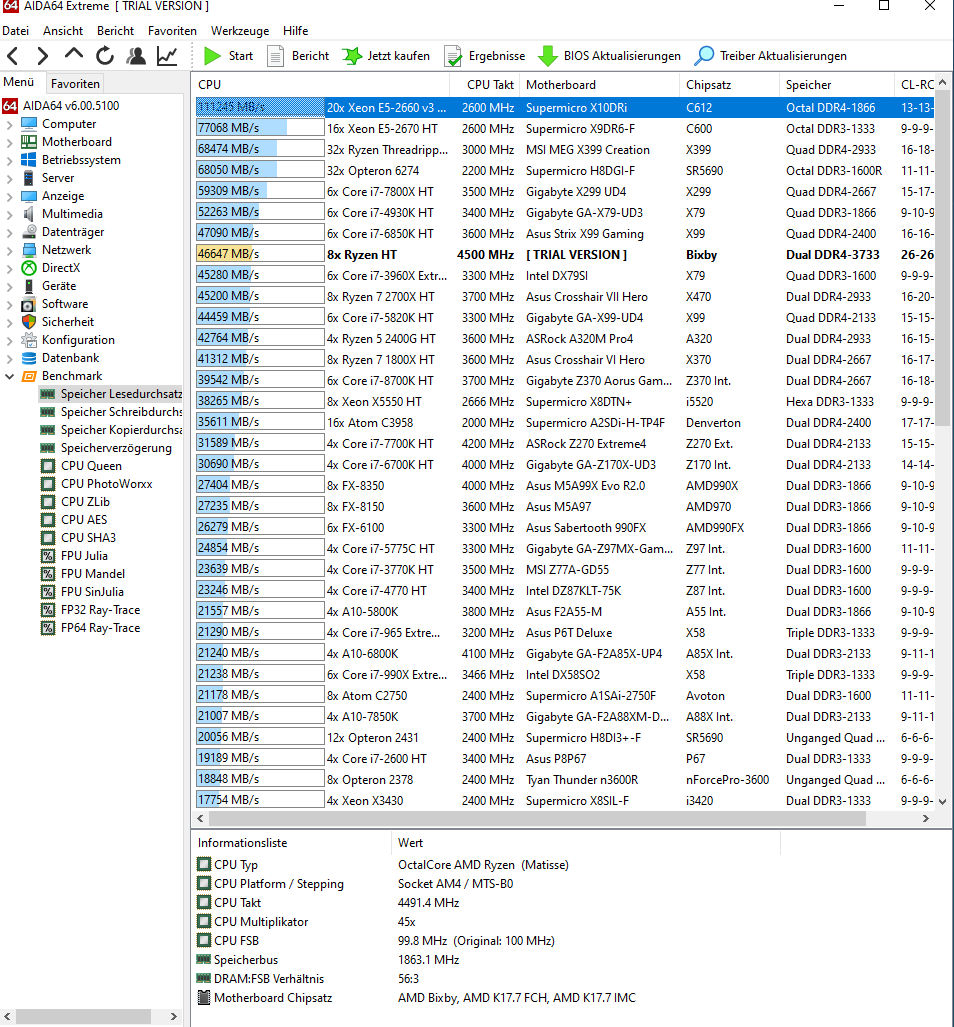

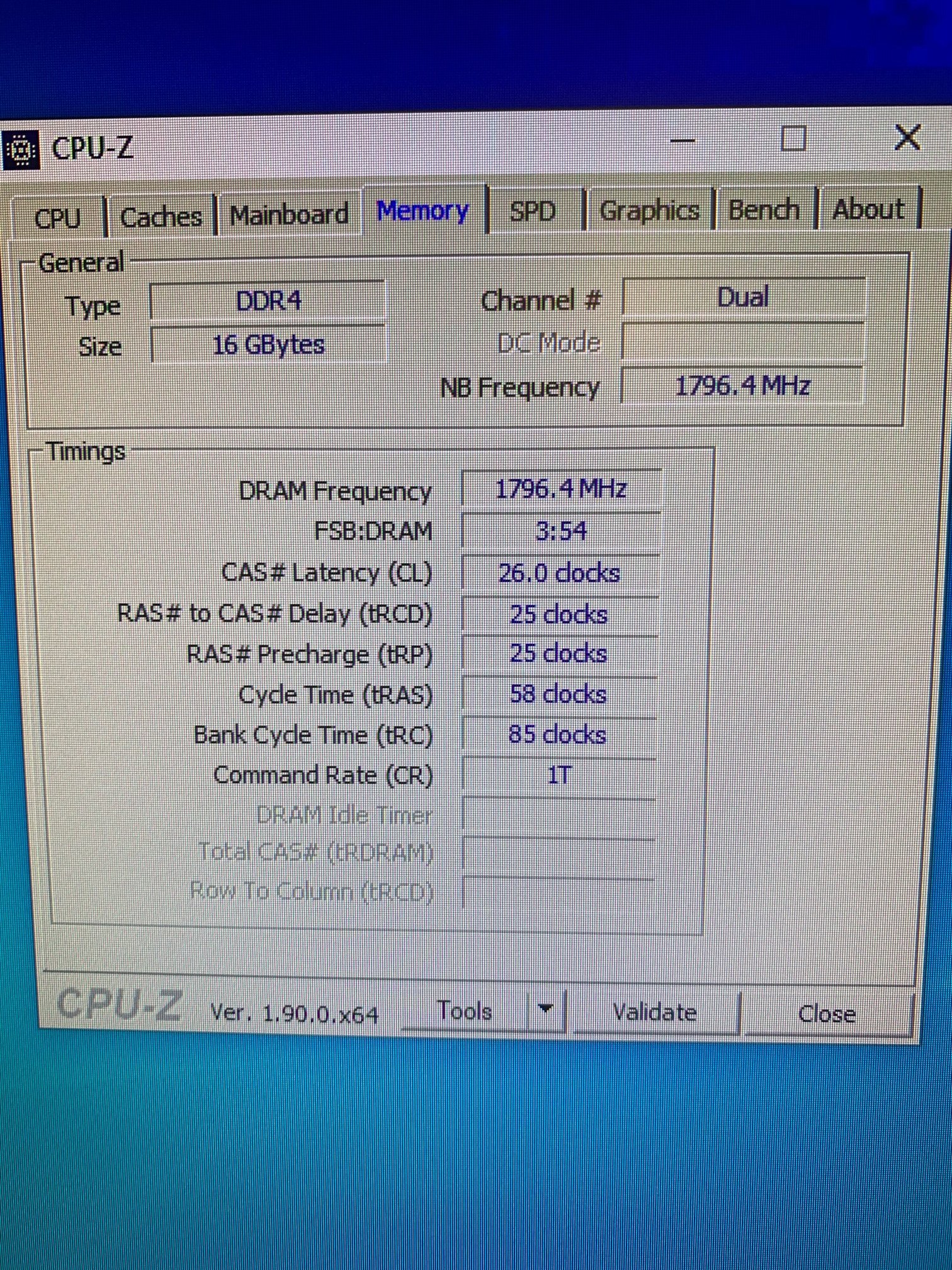

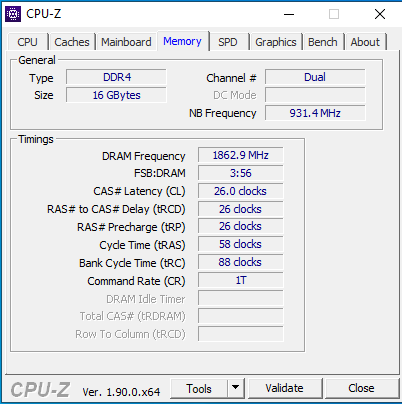

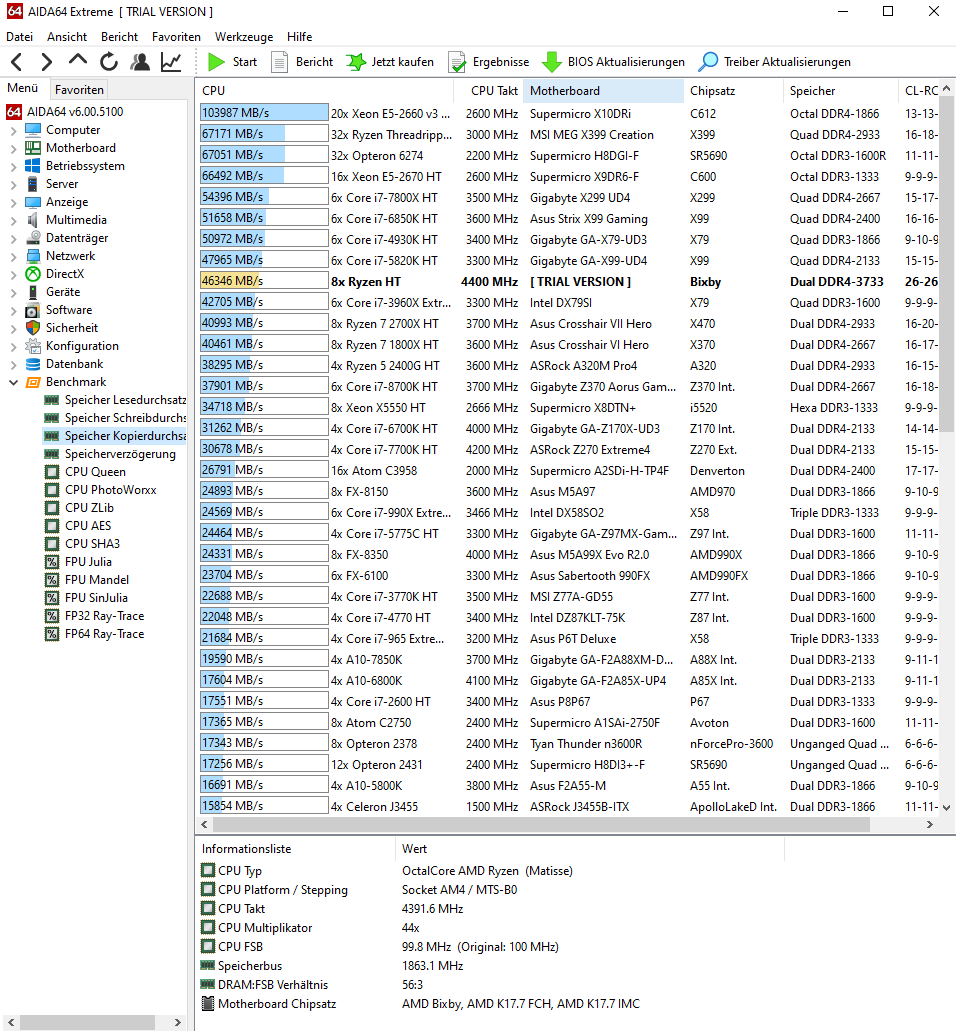

Ich kann den Speicher easy auf 3600 und 3733 übertakten. bekomme dann allerdings schlechte Timings.

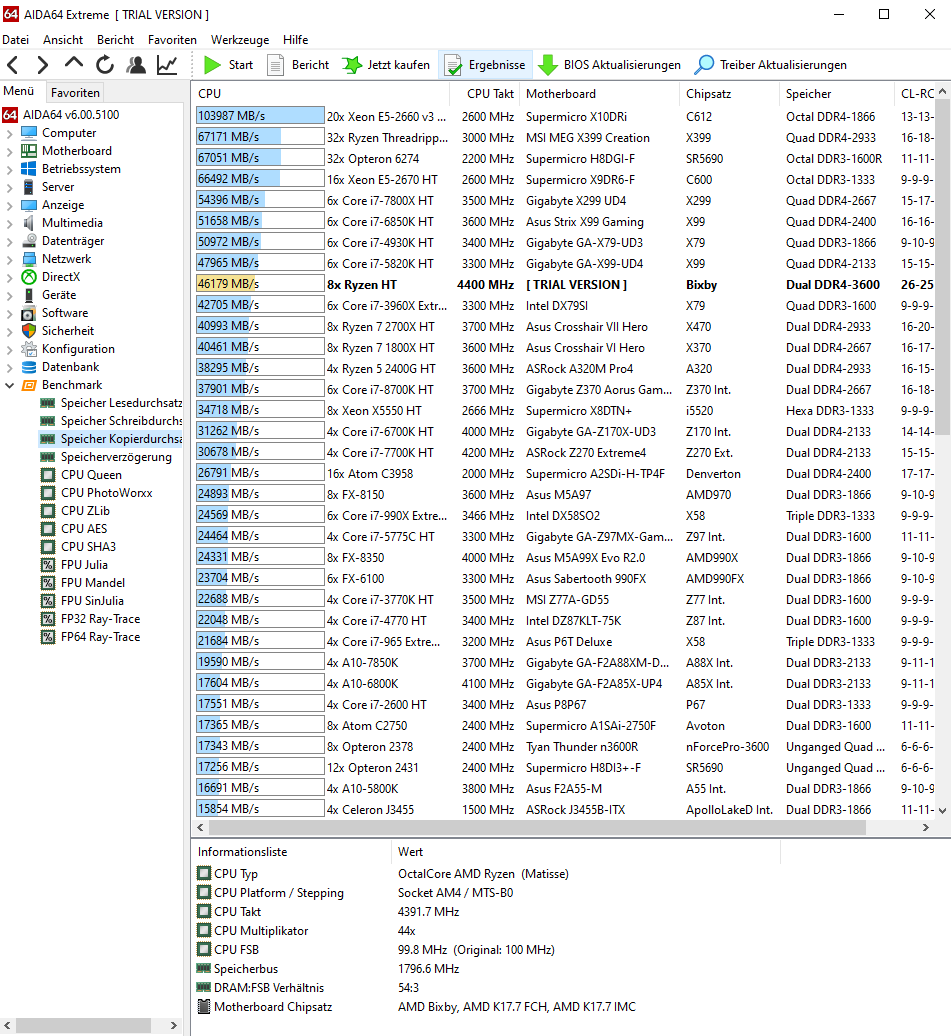

Die Timings vom Calculator funktionieren leider gar nicht. Ich hänge mal alles ran.

Hoffe das sind nicht zuviele Bilder.

Besten Gruß!



[Topfn]

latenz sagt garnicht soviel aus. taktest du deine cpu höher, verringert sich die latenz. sein 3600 scheint auf 4.2 ghz zu laufen.

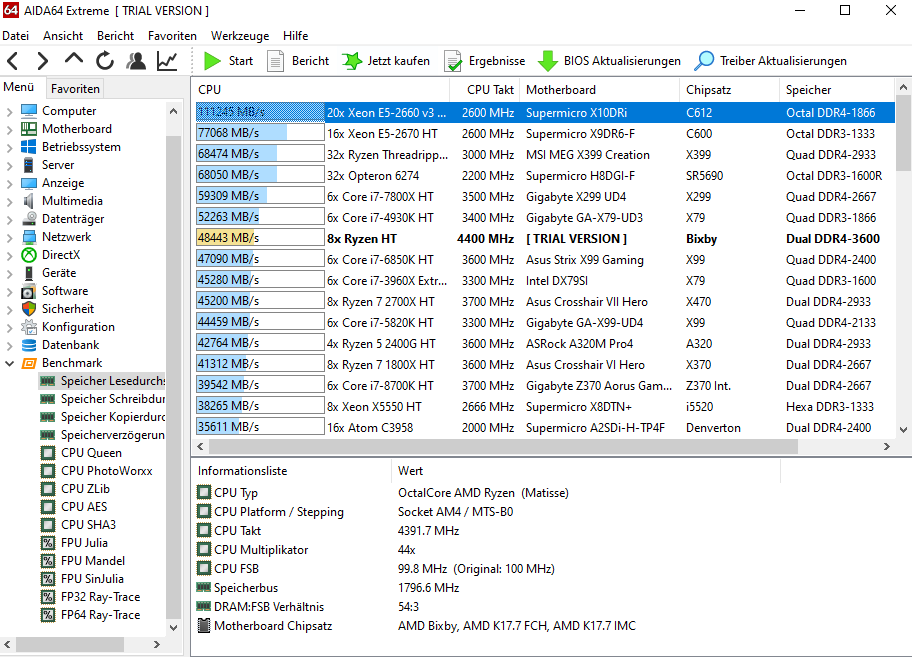

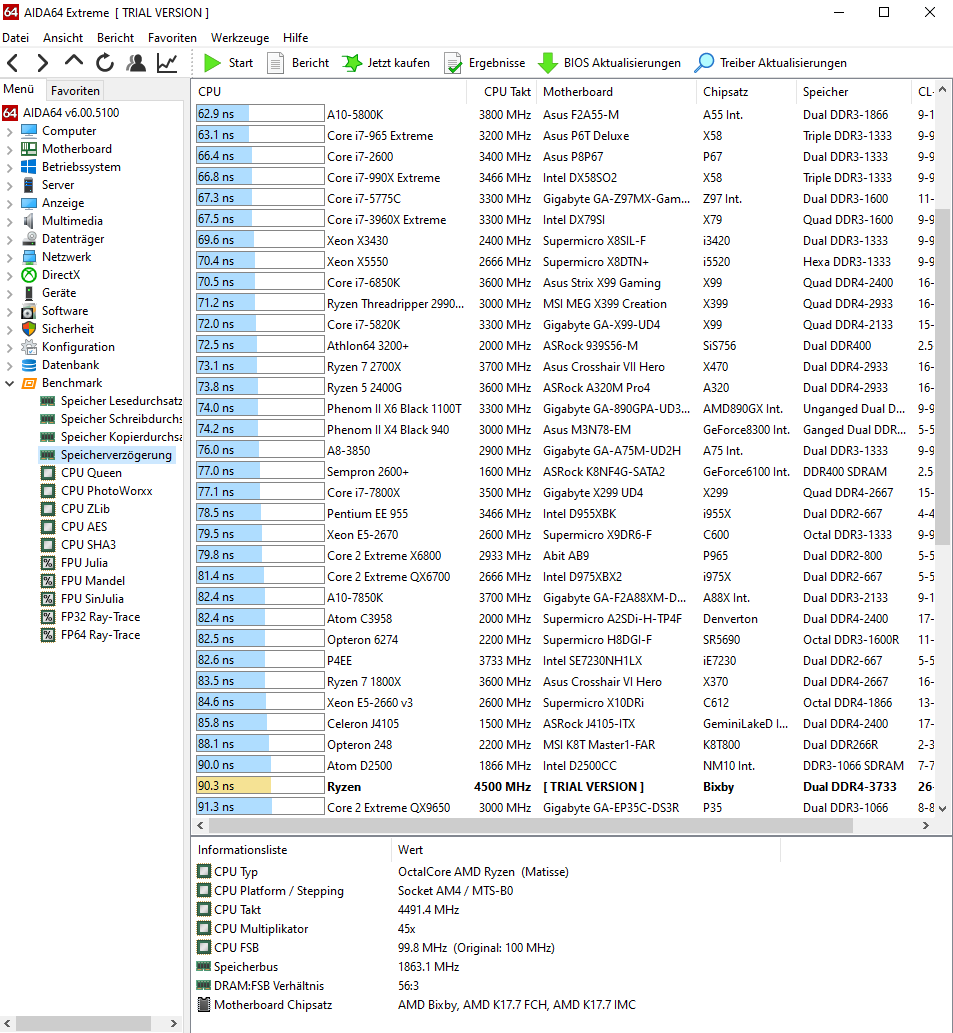

Beim latency test lief mein C01 mit 4191 bis 4198 MHz.
CPU läuft auf stock/auto settings mit ryzen balanced power plan.
