Projekt DAN C4-SFX

[Sunjy Kamikaze]

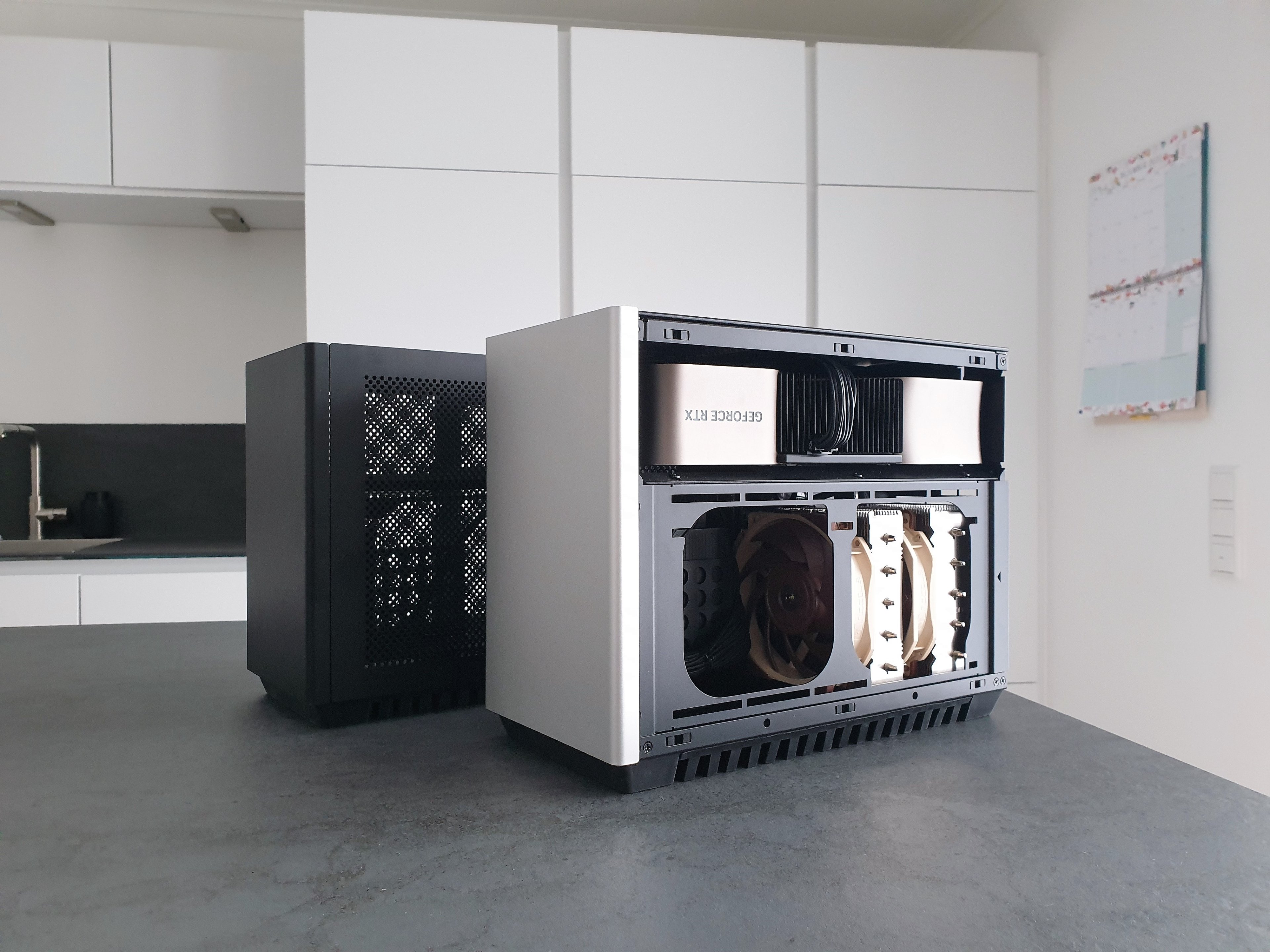

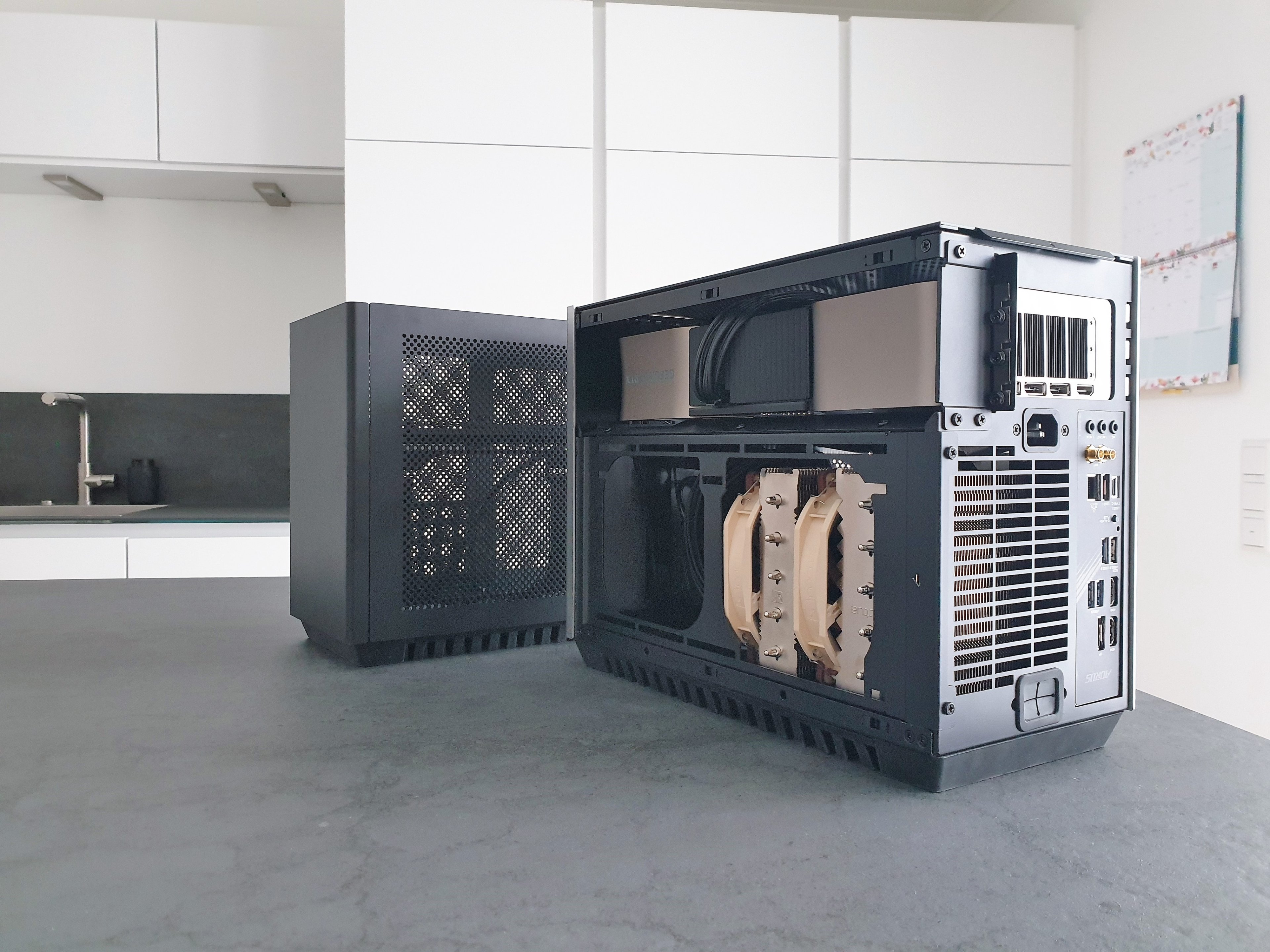

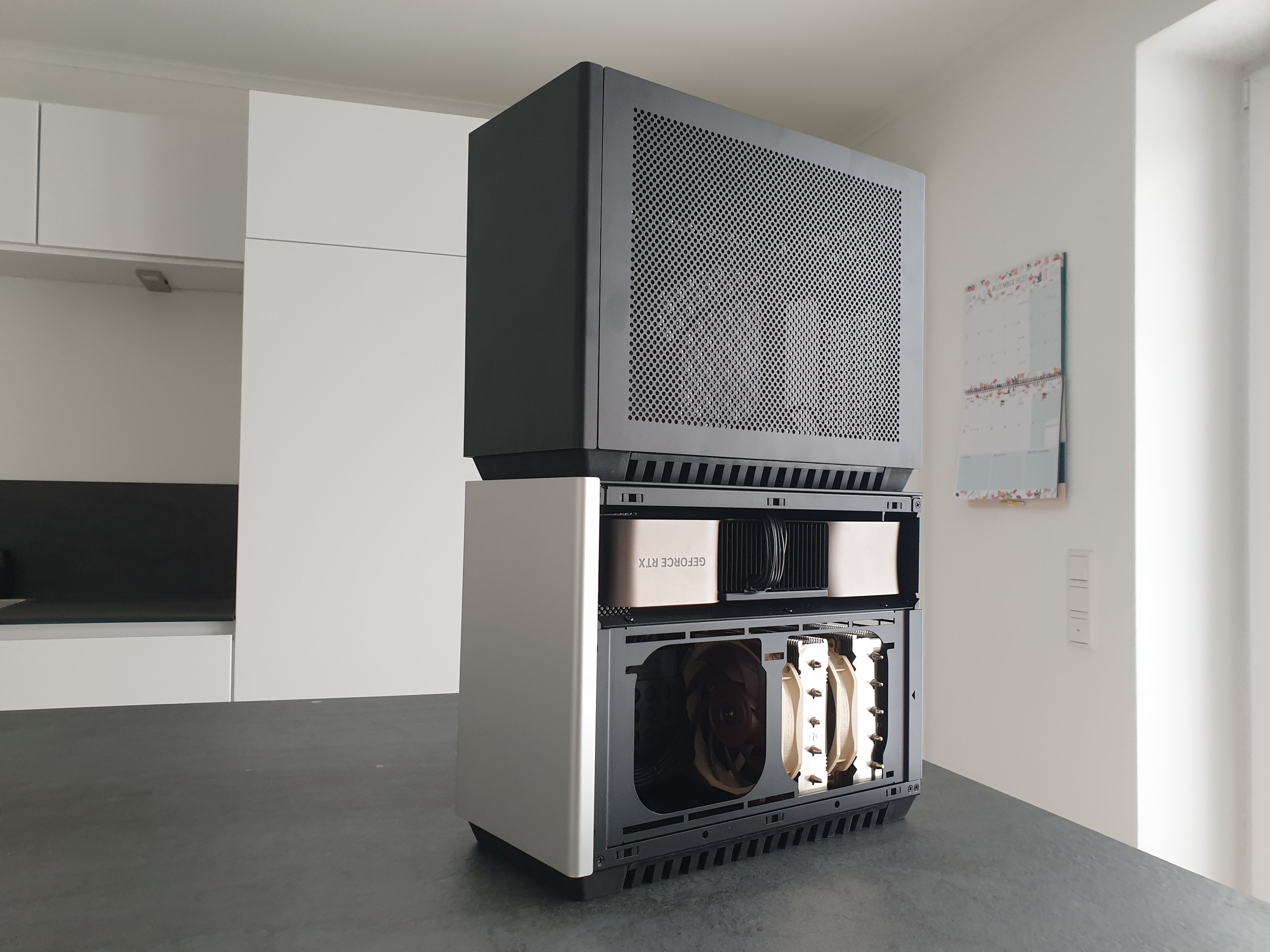

Sehr sexy. beide.



[HongKong]

Sehr schick die beiden 😍
Hoffe das passt eine Alphacool Eisbär Aurora 280 rein
Powerbutton und USB in der finde ich persönlich besser, aber wenn der Rest Top ist, kann ich das verschmerzen



[bigdaniel]

Ich glaube nicht das die Auroa passt. Das Pumpengehäuse an sich ist mit 70mm schon recht hoch. Dazu kommen mindestens 30mm für Fittings mit Schlauchbiegeradius. Das übersteigt die möglichen 87mm im C4-SFX.



[D.S.i.u.S.]

@bigdaniel
In Lian Li Lancool 216 sind "Halteclips aus Kunststoff" für die Seitenwände nur oben. (Siehe Bild). Der Pfeil mit 1 muss einen Bogen haben, sonst kann die Richtung falsch verstanden werden.
DAN C4-SFX hat die Halteclips auch unten. Ich stelle mir irgendwie kompliziert vor, die Seitenwände zu entfernen. Muss man die Seitenteile gleichmäßig abziehen?



[bigdaniel]

Einfach abziehen



[bigdaniel]

Großes UPDATE: ​

C4-SFX - 14.7L geht in die Produktion!​

Die Entscheidung ist mir nicht leicht gefallen und auch die Umfrage hat leider nicht geholfen. Aufgrund des GPU Marktes geht die 14.7L Version in Produktion. Ein weiterer Vorteil ist die bessere Kompatibilität für Dual Radiator Builds bei Custom Loops. Der visuelle Unterschied zwischen der kleinen und großen Variante ist minimal.

Hier sind alle kompatiblen RTX 40x0 und RX 7900 Karten:

Spoiler

	Dimension	C4-SFX 13.37L	C4-SFX 14.7L
AMD RX 7900 XT	L=276 W=113 2.5 Slot	fit	fit
AMD RX 7900 XTX	L=287 W=123 2.5 Slot	fit	fit
AsRock RX 7900 XTX Taichi 24GB OC	L=345 W=140 3 Slot	not fit	not fit
AsRock RX 7900 XTX Phantom Gaming 24GB OC	L=330 W=140 2.8-slot	not fit	fit
Asus RX 7900 XTX TUF	L=352.9 W=158.2 3.6 Slot	not fit	not fit
Gigabyte AORUS RX 7900 XTX ELITE	L=335 W=137 3.5 Slot	not fit	fit
Gigabyte RX 7900 XT GAMING OC	L=331 W=138 2.5 Slot	not fit	fit
PowerColor RX 7900 XTX Hellhound	L=320 W=130 3 Slot	fit	fit
PowerColor RX 7900 XTX Red Devil	L=335 W=135 3.5 Slot	not fit	fit
Sapphire RX 7900 XTX NITRO	L=320 W=137 3.5 Slot	not fit	fit
Sapphire RX 7900 XTX Pulse	L=313 W=134 2,7 Slot	fit	fit
XFX RX 7900 Merc 310	~L=340 W=139 3 Slot	not fit	maybe fit

	Dimension	C4-SFX 13.37L	C4-SFX 14.7L
Asus RTX 4080/4090 ROG Strix	L=357 W=150 3,5 Slot	not fit	not fit
Asus RTX 4080/4090 TUF	L=348 W=152 3,65 Slot	not fit	not fit
ColorFul RTX 4080/4090 BattleAx	L=326 W=140 3 Slot	not fit	fit
ColorFul RTX 4080/4090 iGame Vulcan	L=340 W=145 3,25 Slot	not fit	not fit
Gainward RTX 4080/4090 Phantom	L=329 W=141,5 3,75 Slot	not fit	fit
Gainward RTX 4080/4090 Phoenix	L=329 W=131 3,1 Slot	not fit	fit
GIGABYTE RTX 4080/4090 AORUS MASTER	L=358,5 W=162,8 3,75 Slot	not fit	not fit
GIGABYTE RTX 4080/4090 GAMING OC	L=340 W=150 3,75 Slot	not fit	not fit
GIGABYTE RTX 4080/4090 WINDFORCE	L=331 W=146 3,5 Slot	not fit	fit
INNO3D RTX 4080/4090 iChill X3	L=336 W=146 3,25 Slot	not fit	fit
INNO3D RTX 4080/4090 X3 OC	L=336 W=145 3 Slot	not fit	fit
KFA2/Galax RTX 4080/4090 Serious Gaming	L=336 W=138 3,5 Slot	not fit	fit
MSI RTX 4080/4090 Ventus X3	L=322 W=136 3 Slot	fit	fit
MSI RTX 4080/4090 Gaming Trio	L=336 W=140 3,25 Slot	not fit	fit
MSI RTX 4080/4090 Suprim	L=336 W=142 3,75 Slot	not fit	not fit
Nvidia 4080/4090 Founders Edition	L=305 W=137 3 Slot	fit	fit
Palit RTX 4080/4090 GameRock	L=329 W=137 3,5 Slot	not fit	fit
PNY RTX 4080/4090 XLR8	L=332 W=137 3,5 Slot	not fit	fit
Zotac RTX 4080/4090 Trinity	L=356 W=165 3,5 Slot	not fit	not fit
Zotac RTX 4080/4090 EMp Extreme	L=356 W=165 3,5 Slot	not fit	not fit

Die nächsten Schritte:

• Korrekturen ins Handbuch einpflegen
• Bestellungen von den Resellern annehmen
• Produktion starten
• professionelle Fotos für die Webseite machen
• Testmuster versenden

Mfg
Daniel Hansen



[burnout150]

Es war wahrscheinlich die vernünftigere Entscheidung, wenngleich ich das kleinere Gehäusevolumen bevorzugt hätte.



[D.S.i.u.S.]

@bigdaniel

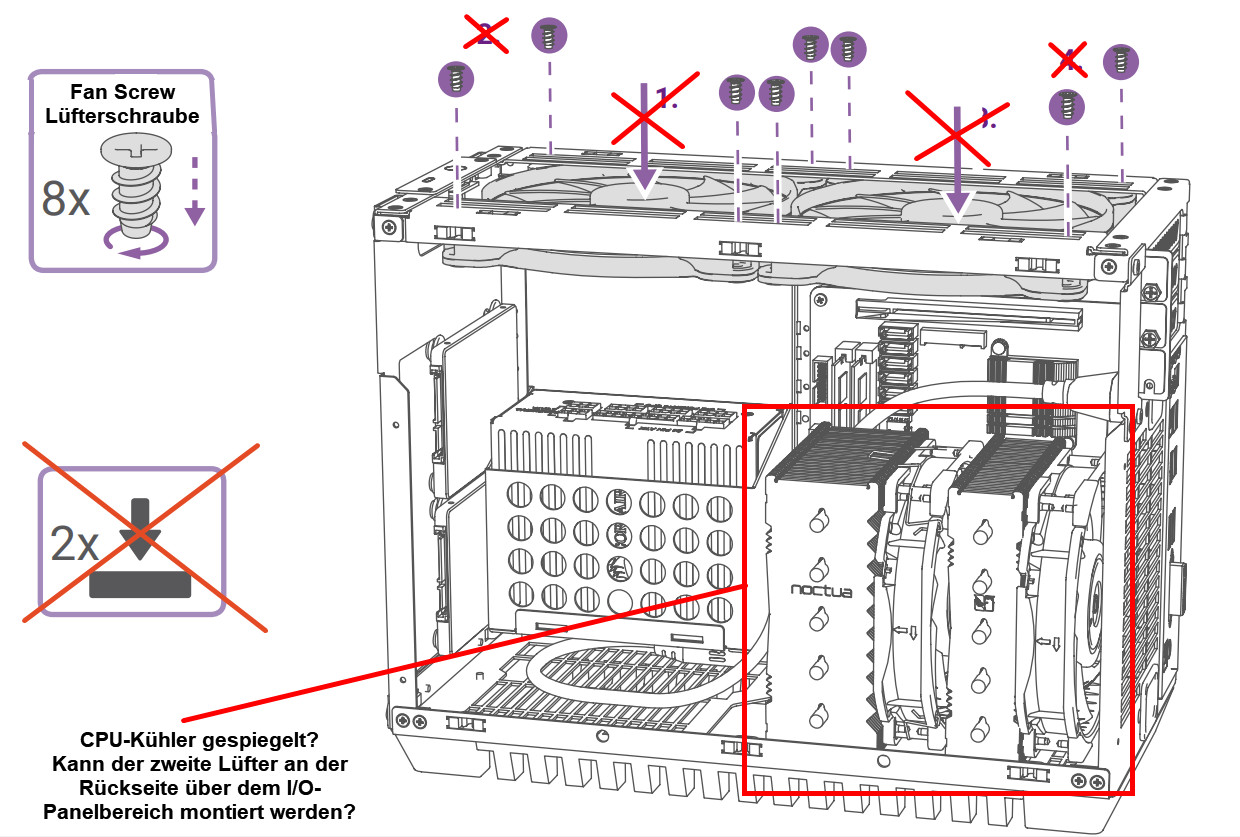

Kann es sein, dass der CPU-Kühler gespiegelt abgebildet?(Siehe Bild1) Der separate, zweite NF-A12x25r-Lüfter wird doch so nicht in das Gehäuse passen. Oder doch? Kann der zweite Lüfter an der Rückseite über dem I/O-Panelbereich ohne Überschreitung der zulässigen Gesamthöhe montiert werden?

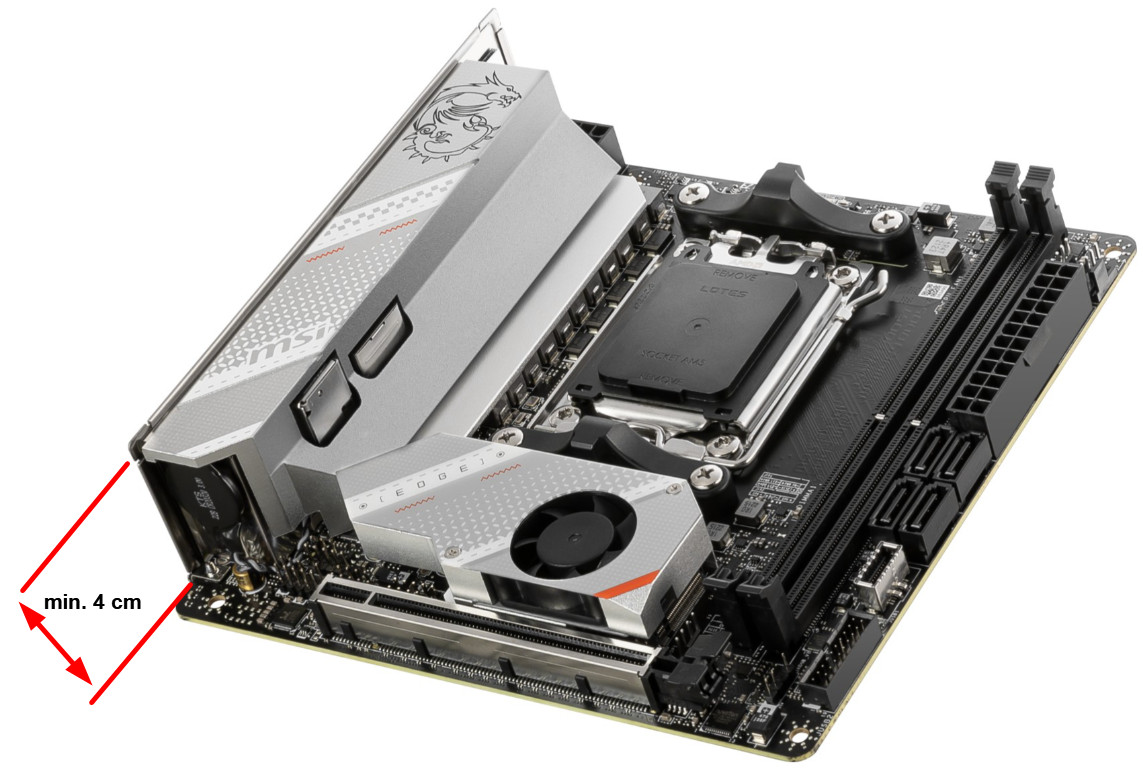

In User Manual ist der zweite Lüfter direkt über I/O-Panelbereich abgebildet. I/O-Panelbereich hat dort mindestens 4 cm Höhe.(Siehe Bild3)
4cm + 12cm Lüfterhöhe = 16cm. Ich würde sagen, das passt so wie abgebildet nicht in das Gehäuse. Man könnte aber einen 120mm auf 92mm Adapter aus'm 3d Drucker von außen anbringen.

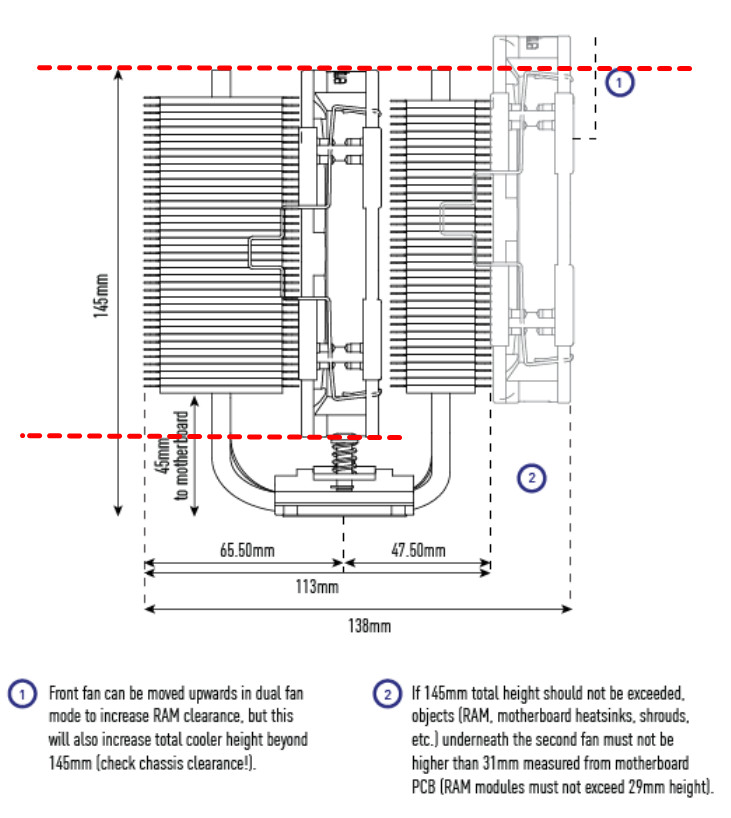

EDIT: der Lüfter über RAM ist auch nicht so geil, denn dann muss man Krüppel-Ram mit 30mm Modulhöhe verwenden und man kann dann 6000er RAM mit 44mm Modulhöhe und CL30 und AMD EXPO vergessen. DDR5 RAM mit 6000MHz Frequenz soll die perfekte Balance aus Geschwindigkeit und Stabilität liefern, da auch der CPU-seitige Speichercontroller der Ryzen 7000 Prozessoren auf dieser Frequenz laufe. Sollte 7900X3D zum Flop werden, dann kann man auch Intel CPU oder 7800X3D kaufen.

Nachtrag(18.12.22): so wie der CPU Kühler Noctua NH-D12L in User Manual abgebildet wurde, ist nur teilweise richtig. Wenn man die empfohlene Luftströmungsrichtung beibehalten möchte, muss man den Kühler so montieren. Nur halt ohne den zweiten Lüfter, weil es über I/O-Panelbereich nicht ins Gehäuse passt.



[D.S.i.u.S.]

Über EAN 4260562960105 kann man "DAN Cases C4-SFX schwarz" nicht auf gh.de finden. Es kommt aber auch Sicherheitsüberprüfung, wenn man EAN in die Suche eingibt und die Enter-Taste drückt. Mit Artikel-Nr. c4sfxv1_b geht es aber. Auf caseking.de ist es noch nicht gelistet. Keine Ergebnisse für EAN 4260562960105. "Zeige stattdessen 4260562960075(DAN Cases A4-SFX V4.1)"



[Notting]

freue mich, dass es die größere Variante vom Volumen wird. Klein ist schon mein A4 ;-)

wat, wie, wo, wer.. ?

Ist doch noch gar nicht produziert und du @D.S.i.u.S. suchst schon Preisvergleichsdaten, die es in keinem Shop geben kann?
Oder nimmt Caseking unter der Hand schon Vorbestellungen an?



[D.S.i.u.S.]

Ich finde auch gut, dass 15L Variante produziert wird. Mit 13,37L war Abstand zu A4 gering.
Cases mit 10L. - 15L - 20L machen mehr Sinn. Es sei denn, es bietet etwas Besonderes, dann kann der Abstand kleiner werden.

@Notting
Mit Vorbestellungen kann Caseking abschätzen wie viele und in welcher Farbe man beim Hersteller bestellen sollte.

Ein Gehäuse von anderem Hersteller kann auch gefunden werden wenn man nach EAN sucht.
Bei DAN Cases ist es aber nicht.



[D.S.i.u.S.]

@bigdaniel

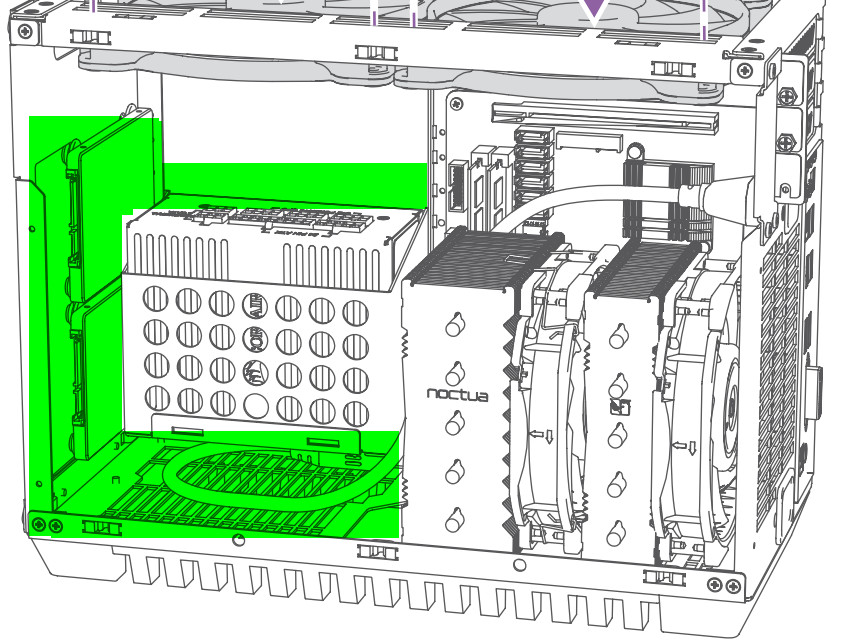

Hat man eigentlich besseren Airflow, wenn man von vier Seiten mit Dämmmaterial abdichtet?(Siehe Bild) Da wo GPU-Air-Flow Blech ist, könnte man auch abdichten. Hast du es schon getestet, ob man dann mit Noctua NH-D12L eine bessere Kühlleistung erzielt? Man könnte 140 mm Lüfter mit mehr RPM als CPU Lüfter laufen lassen, sodass man auch Luftstrom über dem CPU-Kühler hat. Ich bin mir aber nicht sicher, ob das was bringt, wenn man die Lüfter mit max. 1000 RPM oder weniger laufen lässt.
Wie viel cm Abstand hat man eigentlich zwischen Netzteil und dem seitlichen Lüfter?
Wie viel Platz hat man hinterm Netzteil, da wo die SATA SSDs montiert werden?
Ist noch etwas Platz unter dem 140 mm Lüfter?



[carlitone]

Großes UPDATE: ​

Wird es das Gehäuse auch in weiß geben oder ist das silber?



[bigdaniel]

Weiß ist aktuell nicht geplant.

Echtes weiß kann man leider auch nicht eloxieren sondern nur lackieren.



[D.S.i.u.S.]

Ich hätte gerne so einen 12VHPWR Adapter oder Kabel(Siehe Bild) für DAN C4-SFX.
Überlege schon Phanteks Evolv Shift XT oder Lian Li Q58 im Mai oder April zu bestellen, weil mir überhaupt nicht gefällt wie Grafikkarten-Stromkabel in DAN C4 angeschlossen wird. Meiner Meinung nach ist das der größte Minuspunkt in DAN C4. Das Gehäuse Jonsbo V9(165x317x337mm) hat "Support graphics cards max 290mm long, 12cm wide" und hat fast dieselbe Breite wie DAN C4. Die meisten neuen Grafikkarten haben mehr als 14cm Breite/Höhe. Von 27 RTX4090 auf gh.de sind nur 9 Grafikkarten mit "bis zu 140mm"

Man kann MasterBox NR200 auf invertiertes Layout umbauen (ein paar Sachen modifizieren). Das Gehäuse hat fast dieselben Abmessungen wie DAN C4-SFX. MasterBox NR200 hat 185x292x376mm und DAN C4 hat166x273x350mm. NR200 hat nur 2 cm mehr in Breite und Höhe und kostet 100 Euro weniger. DAN C4 wird es schwer haben.



[bigdaniel]

Kann es sein, dass der CPU-Kühler gespiegelt abgebildet?(Siehe Bild1) Der separate, zweite NF-A12x25r-Lüfter wird doch so nicht in das Gehäuse passen. Oder doch? Kann der zweite Lüfter an der Rückseite über dem I/O-Panelbereich ohne Überschreitung der zulässigen Gesamthöhe montiert werden?

Ist stark von dem verwendeten Board und/oder ob das IO Shield eine Abdeckung hat abhängig. Bei meinem Handbuch geht es auch eher um das Gehäuse und nicht um die 100% korrekte Darstellung aller Kompatibilitäten. Dafür sollte man die Produktseite der Kühler nachschauen.

der Lüfter über RAM ist auch nicht so geil, denn dann muss man Krüppel-Ram mit 30mm Modulhöhe verwenden und man kann dann 6000er RAM mit 44mm Modulhöhe und CL30 und AMD EXPO vergessen.

Der D12L funktioniert auch mit nur einem Lüfter sehr gut. Aber ja muss man beachten zur Not verbaut man halt eine 280er AIO.

so wie der CPU Kühler Noctua NH-D12L in User Manual abgebildet wurde, ist nur teilweise richtig. Wenn man die empfohlene Luftströmungsrichtung beibehalten möchte, muss man den Kühler so montieren. Nur halt ohne den zweiten Lüfter, weil es über I/O-Panelbereich nicht ins Gehäuse passt.

Ist stark von dem verwendeten Board und/oder ob das IO Shield eine Abdeckung hat abhängig. Bei meinem Handbuch geht es auch eher um das Gehäuse und nicht um die 100% korrekte Darstellung aller Kompatibilitäten. Dafür sollte man die Produktseite der Kühler nachschauen.

Mit Vorbestellungen kann Caseking abschätzen wie viele und in welcher Farbe man beim Hersteller bestellen sollte.

Wie soll das gehen? Caseking bestellt bei mir immer vor der Listung im Shop. So etwas ist maximal bei folge Bestellungen möglich.

Hat man eigentlich besseren Airflow, wenn man von vier Seiten mit Dämmmaterial abdichtet?

Weiß ich nicht ist auch ein sehr spezieller Test.

Wie viel cm Abstand hat man eigentlich zwischen Netzteil und dem seitlichen Lüfter?

Ca. 67mm

Wie viel Platz hat man hinterm Netzteil, da wo die SATA SSDs montiert werden?

ca. 30mm

Ist noch etwas Platz unter dem 140 mm Lüfter?

Wie meinst du das?

Ich hätte gerne so einen 12VHPWR Adapter oder Kabel(Siehe Bild) für DAN C4-SFX.
Überlege schon Phanteks Evolv Shift XT oder Lian Li Q58 im Mai oder April zu bestellen, weil mir überhaupt nicht gefällt wie Grafikkarten-Stromkabel in DAN C4 angeschlossen wird. Meiner Meinung nach ist das der größte Minuspunkt in DAN C4. Das Gehäuse Jonsbo V9(165x317x337mm) hat "Support graphics cards max 290mm long, 12cm wide" und hat fast dieselbe Breite wie DAN C4. Die meisten neuen Grafikkarten haben mehr als 14cm Breite/Höhe. Von 27 RTX4090 auf gh.de sind nur 9 Grafikkarten mit "bis zu 140mm"

Man kann MasterBox NR200 auf invertiertes Layout umbauen (ein paar Sachen modifizieren). Das Gehäuse hat fast dieselben Abmessungen wie DAN C4-SFX. MasterBox NR200 hat 185x292x376mm und DAN C4 hat166x273x350mm. NR200 hat nur 2 cm mehr in Breite und Höhe und kostet 100 Euro weniger. DAN C4 wird es schwer haben.

Solch ein Adapter bringt bei vielen RTX 40x0 Karten nichts, weil die Anschlüsse tiefer liegen als der Kühler.

Was hat die V9 GPU Kompatibilität mit dem C4 zu tun?

Verstehe auch nicht warum du das NR200 hier erwähnst. Das Gehäuse ist schon lange bekannt, zielt auf einen anderen Kundenkreis ab und ist halt größer und billiger verarbeitet.

Ich glaube nicht, dass es das C4 schwer haben wird! Mir ist der Markt bekannt und ich hätte es wohl nicht zur Marktreife gebracht wenn ich nicht an das Produkt glauben würde. Meiner Meinung nach ist das C4 der Sweetspot wenn es um Größe, Qualität, Kühlleistung und Kompatibilität geht. Meine Kunden wissen genau dies zu schätzen und wollen kein Produkt von der Stange wie das NR200.



[D.S.i.u.S.]

@bigdaniel
Danke für Antworten auf meine Fragen.
Mit Jonsbo V9 meinte ich nur, dass es 1mm weniger Breite als DAN C4 hat, aber dafür nur 120mm GPU Kompatibilität aufweist. Was mich ein bisschen stutzig gemacht hat.
Warum gibt es für 3 Slot und 3,9 Slot GPU zwei verschiedene Angaben? Ist das wegen plastic clip Halterungen?
"bis zu 3 Slot GPU Höhe: 148 mm (PCIe®-Power-Sockel muss 15mm tiefer liegen)"
und "3.9 Slot GPU Höhe: 137 mm"
Was meinst du mit "PCIe®-Power-Sockel muss 15mm tiefer liegen"? 12VHPWR 16Pin Connector oder PCIe®-Power-Sockel?

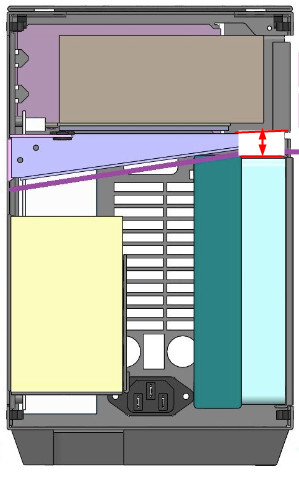

Wie groß ist eigentlich der Abstand zwischen Grafikkarte und dem seitlichen Radiator bzw. Lüfter(Siehe Bild)? Ist der Abstand groß genug für CableMod 180° 12VHPWR Adapter, wenn man eine Aussparung im Blech für Adapter aussägt?



[bigdaniel]

Mit Jonsbo V9 meinte ich nur, dass es 1mm weniger Breite als DAN C4 hat, aber dafür nur 120mm GPU Kompatibilität aufweist. Was mich ein bisschen stutzig gemacht hat.

Das kann an so vielen Dingen liegen. 6mm Windowkit, Motherboard liegt höher oder ungenaue Angaben durch Jonsbo.

Warum gibt es für 3 Slot und 3,9 Slot GPU zwei verschiedene Angaben? Ist das wegen plastic clip Halterungen?

Korrekt

Was meinst du mit "PCIe®-Power-Sockel muss 15mm tiefer liegen"? 12VHPWR 16Pin Connector oder PCIe®-Power-Sockel?

Ich meine die Buchse für die Stromversorgung. Diese muss 15mm tiefer liegen damit man ein 2+6pin oder 12VHPWR inkl. Kabelbiegung verbauen kann.

Wie groß ist eigentlich der Abstand zwischen Grafikkarte und dem seitlichen Radiator bzw. Lüfter(Siehe Bild)? Ist der Abstand groß genug für CableMod 180° 12VHPWR Adapter, wenn man eine Aussparung im Blech für Adapter aussägt?

Ich mag das kaum sagen, aber das sind super spezielle Fragen. Der Abstand ist ca. 20mm. Ich glaube nicht das es passt, da das AIO Bracket zu tief liegt.



[carlitone]

@bigdaniel
passt auch ein Alpenföhn Gletscherwasser 280 AIO rein inkl den zwei 140mm Lüfer?
Plus MSI GeForce RTX 4080 Suprim X mit 336x142x78mm mit dem 12VHPWR und der Kabelbiegung?
Und welche Lüfter, würden mit der Kombi dann noch reinpassen und wo?



[bigdaniel]

Die AIO passt die Suprim könnte zu lang sein. Könnte aber super knapp passen.

Es passen keine weiteren Lüfter. Ist aber auch nicht notwendig da die AIO im als Outtake läuft.
