Projekt Inkubus 300µ

[Weltenspinner]

Vielen Dank nico1991!
Ich komme zwischen April und Juni gern darauf zurück.
Es wären wohl die Füße mit einem Grundvolumen von
42x42x14mm.

Heute Abend baue ich schon mal alle Komponenten nach
schiebe sie virtuell durch einen 188mm Würfel.

• Netzteil √
• Wechselrahmen √
• Mini ITX Mainboard √
• CPU-Kühler ...
• Lüfter √
• 188mm Kasten √



[Peter_Shaw]

Juhu, ein neues Projekt! Hab deinen Worklog zum Inkubus 200p damals auf THG mitverfolgt.

Das zweite und dritte Design gefallen mir sehr gut, weil es erstens mal was anderes ist und weil man dort zweitens nicht das Problem mit der unterschiedlich/gegeneinander verlaufenden Maserung hat.

Mir stellt sich aber die Frage, warum du keine Pico-PSU verbaust, wo doch ohnehin keine dGPU zum Einsatz kommt? Vorteile: Passiv, keine unnötigen Kabel, Platz für einen großen Kühler und einen leisen Gehäuselüfter (120er?). Ich hab da vor ein paar Jahren schon mal ein paar Zeichnungen dazu gemacht, evtl. finde ich die ja noch irgendwo...

Grüße
Peter_Shaw


P.S.: Welches Programm nutzt du eigentlich für Skizzen?

EDIT: Gefunden...



[Weltenspinner]

Hello again!

Ursprünglich war Nussbaumfurnier geplant, inklusive der
Masserungsprobleme. Die Community hat mich jedoch
von einem homogenen Lack überzeugt.
Das ganze aus einem Block Holz zu Fräsen wäre dann
doch etwas zu aufwendig.

Über PicoPSU wurde schon diskutiert und dagegen sprechen
die Leistung, Anschlussvielfalt und das Externe Netzteil.
Außerdem wüsste ich nicht, wie ich den vielen Platz dann
nutzen sollte.

Als Gehäuselüfter möchte ich einen 140mm-Modell unterbringen.



[Heen]

Hi, endlich bin ich auch mal von Anfang an dabei!
Hab den Cooltek-Test gelesen und hab ungelogen über 20cm Kantenlänge nachgedacht. Dann in die Kommentare und schwups... bin ich hier.

Meine Überlegungen zur PSU: Den Platz würde ich für eine Silent-Box für eine 3,5"-HDD verwenden, die statt dreier 2,5"-er verwendet wird. Der Leistungsgedanke spielt kaum eine Rolle bei einer APU mit max 65W TDP ohne Gedanken an Übertaktung, wovon ich mal ausgehe. Die Anschlussvielfalt bei einer SSD und einer 3,5"-Platte wäre ausreichend.

Und die Entscheidung, ob das NT extern ist, liegt allein bei dir...



[Weltenspinner]

Herzlich Willkommen! Du wirst einige Monate Spaß daran haben!

Nein, ich möchte leicht zugängliche Wechselrahmen für SSDs und
2,5"-HDDs haben. Ich prophezeie in meinen Projekten seit Jahren
den Tod der 3,5"-Platten und die Notwendigkeit von Wechselrahmen.

Hmm... Es scheint eine gleichgroße PicoPSU und SFX-Partei zu geben.
Ich persönlich bevorzuge SFX. Warum?

• Leistung
• Auswahl und Austaschbarkeit
• Preis
• Anschlussvielfalt (Brauche FullATX, 2xSATA, 1x Molex, 1x Floppy)
• kein externes Netzteil

Hmm.... Welchen Kühler baue ich für meine Anwendungstests nach?



[Peter_Shaw]

Über PicoPSU wurde schon diskutiert und dagegen sprechen
die Leistung, Anschlussvielfalt und das Externe Netzteil.
Außerdem wüsste ich nicht, wie ich den vielen Platz dann
nutzen sollte.

Leistung und Anschlussvielfalt reichen doch für die von dir genannte Konfig, oder planst du jetzt doch was anderes? Hab mir ehrlich gesagt nicht alle 100 Posts durchgelesen.
Externes NT ist meines Erachtens kein Nachteil. Bei Monitoren, externen HDDs, Soundsystemen etc. regt sich auch keiner drüber auf.

Den Platz würde ich für nen TR Macho und einen 120er-Gehäuselüfter nutzen --> lautloses System. Mit nem kleinen Kozuti und einem SFX-NT wirds definitiv lauter werden...

An meiner Pico-PSU hängen 3 SATA-Geräte und zeitweise war auch noch ein Molex-Stecker in Benutzung, alles kein Problem...



[mitmir]

Ich finde die Eingliederung des Einschaltknopfes extrem gut und sehenswert!

Diesbezüglich: wo besorgst du dir einen? Gibt es irgendeine Seite, die ein paar zur Auswahl haben? (Ich meine speziell welche, die einen "normalen" Mainboard-Anschluss haben, bei denen nix mehr rumgelötet werden muss)



[Weltenspinner]

mitDir,

Wenn ich mir die Taster nicht selber drehen und löten will,
nehme ich welche bei Caseking oder Conrad. Bei Caseking
gibt es sogar ein passendes Kabelset, das Dir die Lötarbeit
völlig abnimmt.
Caseking Taster


Peter,

wie hast Du drei SATA-Geräte an ein PicoPSU bekommen?

Doch, ich rege mich über externe Netzteil auf. Meine Monitore,
Boxen und externe Festplatten habe keine. Okay, mein Notebook,
aber das gibst es nicht mit eingebauten Netzteil.



[mitmir]

Danke, die kenn ich aber leider schon. Hatte gehofft du würdest noch den ein oder anderen "Geheimtipp" kennen.


Bzgl. 3 SATA-Geräte anschließen: gibt haufenweise Adapter, du musst nur darauf achten, dass die Leistung pro "Strang" nicht überschritten wird.

z.B. hier zu finden



[Weltenspinner]

Hast Du das auch gefunden?

Hmm hmm, Adapter... Hätte ich mein OCD und meine Abneigung
Adaptern gegenüber erwähnen sollen?
Diesen Adapter müsste ich auch noch auseinanderrupfen und
sleeven.



[mitmir]

Gesehen ja, allerdings bin ich bisher davon ausgegangen, dass sich das Kabel trotzdem nur an die gängigen PC-Schalter anschließen lässt. Wer lesen kann ist klar im Vorteil - Danke!
Und jetzt genug von mir, intressiert hier ja sonst keinen.

Ich würde die Nutzung einer PicoPSU nicht davon abhängig machen, einen Adapter nutzen zu müssen. Gerade bei Stromanschlüssen kann bei nem Adapter nicht viel falsch laufen (außer man missachtet die Leistung, dann schmort es halt ein bisschen - wenn überhaupt )



[Weltenspinner]

Ich habe auch noch einige anderen Dinge aufgelistet,
die mich an PicoPSU stören.



[Peter_Shaw]

wie hast Du drei SATA-Geräte an ein PicoPSU bekommen?

Mit Adaptern? Einmal SATA auf 2x SATA und einmal Molex auf 1x SATA + 1x Molex.

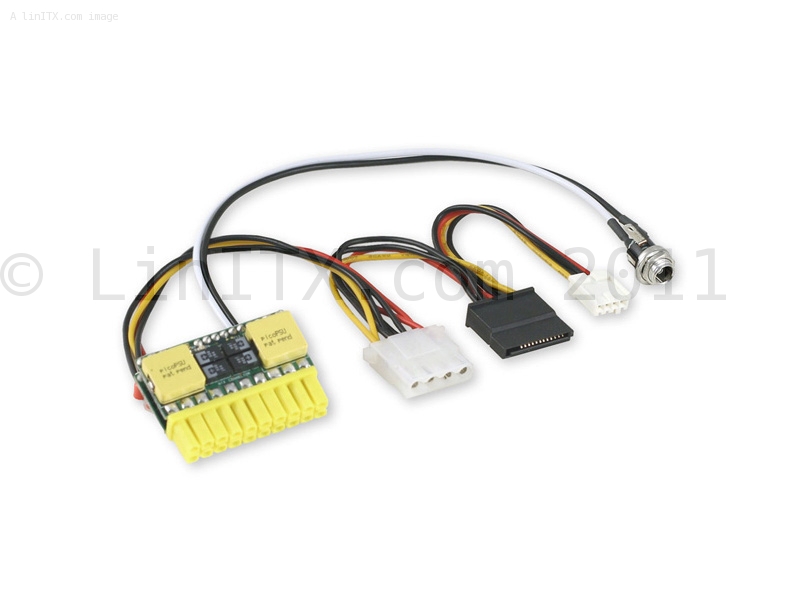

Ich hab dieses Modell hier:



Ich würde es angesichts der Möglichkeit, ein deutlich leiseres System zu bauen, in Kauf nhemen, aber da liegen die Prioritäten ja bei jedem anders.



[Cybermatze]

Der Gehäuseentwurf B.2 (...Holzoptik A ist bissel...ähmm hölzern) sieht schon mal sehr vielversprechend aus...dafür allein gibts schon mal das Abo

Folgende Frage stellt sich mir:

Wofür will das Gerät benutzt werden?
- 4 Laufwerkseinschübe legen den Verdacht auf unscheinbaren aber stylischen Lan-server nahe
- fehlendes DVD/BlueRay-Laufwerk machen es als HTPC eher semiattraktiv
- Beschränkung auf CPUs mit intergrierter Grafikeinheit wirken als Gamingmachine auch eher spassbremsend

...und als eierlegende Wollmilchsau kanns bisher von allem zu wenig.

Wohin die Reise geht...ich werds beobachten.

Maximale Erfolge wünscht...

Cyber



[Weltenspinner]

Ihr lasst auch nicht locker! Okay, ich werde den Inkubus 300µ
definitiv mit SFX12 bauen, allerdings so, dass der Platz für
große Kühler frei wird, sobald man ein PicoPSU verbaut.
Muss ich eben zwei Heckblenden anfertigen.

Doch doch, die eierlegende, honigkotzende Wollmilchwachsau
soll es werden. Ich möchte möglichst viel Nutzen in einen 200mm
Würfel quetschen. Kleiner Homeserver, HTPC für Streaming von
VideoOnDemand oder Festplatte, Arbeitstier und Daddelkiste
für Spiele bei mittleren Einstellungen auf FullHD.
Die neuen APUs, die uns im Sommer erwarten können durchaus
die nötige Leistung liefern.
Mein Rechner zur Zeit hat eine ähnliche Leistung wie eine AMD
A10-6700 APU und ich fühle meinen Spaß selten gebremst.
Videos gucke ich eh nur per VideoOnDemand und Speicher ist
immer gut. Ich halte nicht viel von optischen Datenträgern oder
3,5"-HDDs. ^-^

So, bis auf den Kühler sind alle Bauteile als schnelle Skizze fertig.
Zur Planung reicht es erstmal.

Mainboard

Lüfter

Wechselrahmen

Netzteil



[smej]

Dein Projekt hört sich sehr interessant an und ich bin auf die Umsetzung von dir gespannt.



[Wynion]

ist das mit dem mobo mit apu & displayport noch aktuell? soweit ich weiß bietet beispielweise das ASUS P8Z77-I DELUXE (für einen gesalzenen preis ) displayport im mini-itx format.



[Weltenspinner]

Displayport bleibt aktuell, auch wenn ich die Anschlüsse wohl
wegen den ganzen Nachteilen doch nicht nach unten abführe.
Mal gucken. Ein Sockel 1155-Board wird es auf keinen Fall.
Es wird eine der neuen APUs, die im Sommer heraus kommen,
also Sockel FM2 oder Sockel 1150 (neuer Haswell-Sockel).

Man kann jedoch davon ausgehen, dass viele MiniITX-Mainboards
mit Sockel 1155 einfach noch mal mit 5 Pins weniger und ein
paar BIOS-Anpassungen schnell auf den Markt geworfen werden.

PS: Gibt es das Mainboard auch ohne Wifi und dafür mit mehr
Klangausgängen oder zweitem LAN-Anschluss? Ansonsten ist
dieses Brett wirklich sehr gut geeignet. Wenn es Intel wird,
spielen bei 300 EUR für die APU die lächerlichen 150 EUR des
Mainboards auch keine Rolle mehr.

Anordnung C.1 hinzugefügt.



[Cybermatze]

Gibt es...sogar mit Dual-Gbit-Lan und W-Lan, sowie eine m-Sata Schnittstelle, 2+2 Sata-Ports und 7.1 Sound...

http://geizhals.at/de/765979

Ausstattungsmäßig sieht es recht gut aus, und wenn du keinen Wert auf W-lan legst, einfach die m-PCIe-karte raus und gleich ist ein extra Steckplatz für die vorher vorgeschlagene HDTV-Karte vorhanden und der PCIe3.0x16 ist weiterhin frei und eventuell anderweitig nutzbar.

MfG Cyber



[Weltenspinner]

Kann man über den mPCIe-Slot eine SSD bootfähig betreiben?
