[Sammelthread] Intel Haswell, Sandy & Ivy Bridge Overclocking: Fragen (Teil IV)

[Inteli]

Keine Ahnung mehr woran es liegt.

Laase das Intel Tool jetzt mal ne stunde laufen.

Die cpu hat nicht mal 70 Grad

Werde mich da mal telefonisch schlau machen müssen bei Asus, denn genau der Ram wurde ja getestet auf dem Board.



[Banger]

Wenn er beim 448er abschmiert, liegt das an der V-Input.
Beim Asrock-Board gilt: VTT analog/digital Offset = analog 5mV höher als digital einstellen

Also Analog auf 0,02V lassen und Digital auf auf 0,015V stellen. Ich suche mir gleich mal die Anleitung raus. Input hatte ich da auf 1,8V und sie auch danach auf 1,85V gestellt, nur vergessen, das hier zu erwähnen. HW-Info zeigt 1,84V.

Edit: 448K ist mir aber damals auch bei höherer Input abgeschmiert.



[Scriptkid]

Die V-Input muss aber auch im Verhältnis zur LCC passen!



[Inteli]

Heinz, eben ist mir noch was aufgefallen.

Wenn ich den Rechner das erste mal starte bekomme ich eine OC Fehlermeldung und die V-Dimm steht auf 1.2 Volt.
Dann speicher ich einfach nei ab im Bios.
Dann startet er durch mit 1.35V V-Dimm.

Das selbe macht er auch wenn ich die V.Dimm manuell auf 1.35V stelle.

Kannst du mir sagen wo ran das liegt, denn er läuft ja dann fehlerfrei.
Bis ich ihn wieder ausschalten und einschalte.

Bei einem direkten Neustart aus Windows raus macht er solche Zicken nicht.

Habe eben mal Cinebench laufen lassen, oh man die Werte waren super. ca. 100 Punkte mehr als der Xeon 12Core mit 24 Thrends.
Also Leistung hat er schon mal reichlich auf standart.

Edit:
Bin hier fündig geworden an Info's, werde es mal probieren.
http://rog.asus.com/i/rampage-motherboards/page/2/
Hat keine Besserung gebracht.



[Scriptkid]

Klingt stark nach modifizieren BCLK - auf 100Mhz zurückstellen!

Ich verstehe ehrlich gesagt nicht, was Du mit "modifiziertem BCLK" meinst. Das Tool dürfte ein Problem mit dem Erkennen und Auswerten des 125er Strap haben.

@Inteli,

1. Das aktuellste BIOS verwenden.
2. Hast Du mit F10 abgespeichert?
3. Verwendest Du ein XMP-Profil?
4. Ist die derzeit funktionierende Einstellung als "Profil" im BIOS gespeichert?

Rechtschreibung: "Standard" mit "d" am Ende oder meinst Du die Art zu stehen?



[RickyM]

Ist es sinnvoll, die TPU- und EZ-XMP-Tasten beim manuellen Übertakten zu verwenden? Bisher hatte ich EZ-XMP und TPU-II aktiviert. Allerdings konnte ich das Board nach fehlgeschlagenem Übertakten erst wieder reaktivieren, nachdem ich das System vom Stromnetz getrennt und die Schalter wieder auf Ausgangsstellung gebracht hatte.



[Inteli]

Ich verstehe ehrlich gesagt nicht, was Du mit "modifiziertem BCLK" meinst. Das Tool dürfte ein Problem mit dem Erkennen und Auswerten des 125er Strap haben.

@Inteli,

1. Das aktuellste BIOS verwenden.
2. Hast Du mit F10 abgespeichert?
3. Verwendest Du ein XMP-Profil?
4. Ist die derzeit funktionierende Einstellung als "Profil" im BIOS gespeichert?

Rechtschreibung: "Standard" mit "d" am Ende oder meinst Du die Art zu stehen?

1. aktuelles bios ist drauf
2. ich speicher immer ab im Bios
3. XMP wird verwendet
4. Ja ich habe die einstellungen im OC Profil im Bios gespeichert

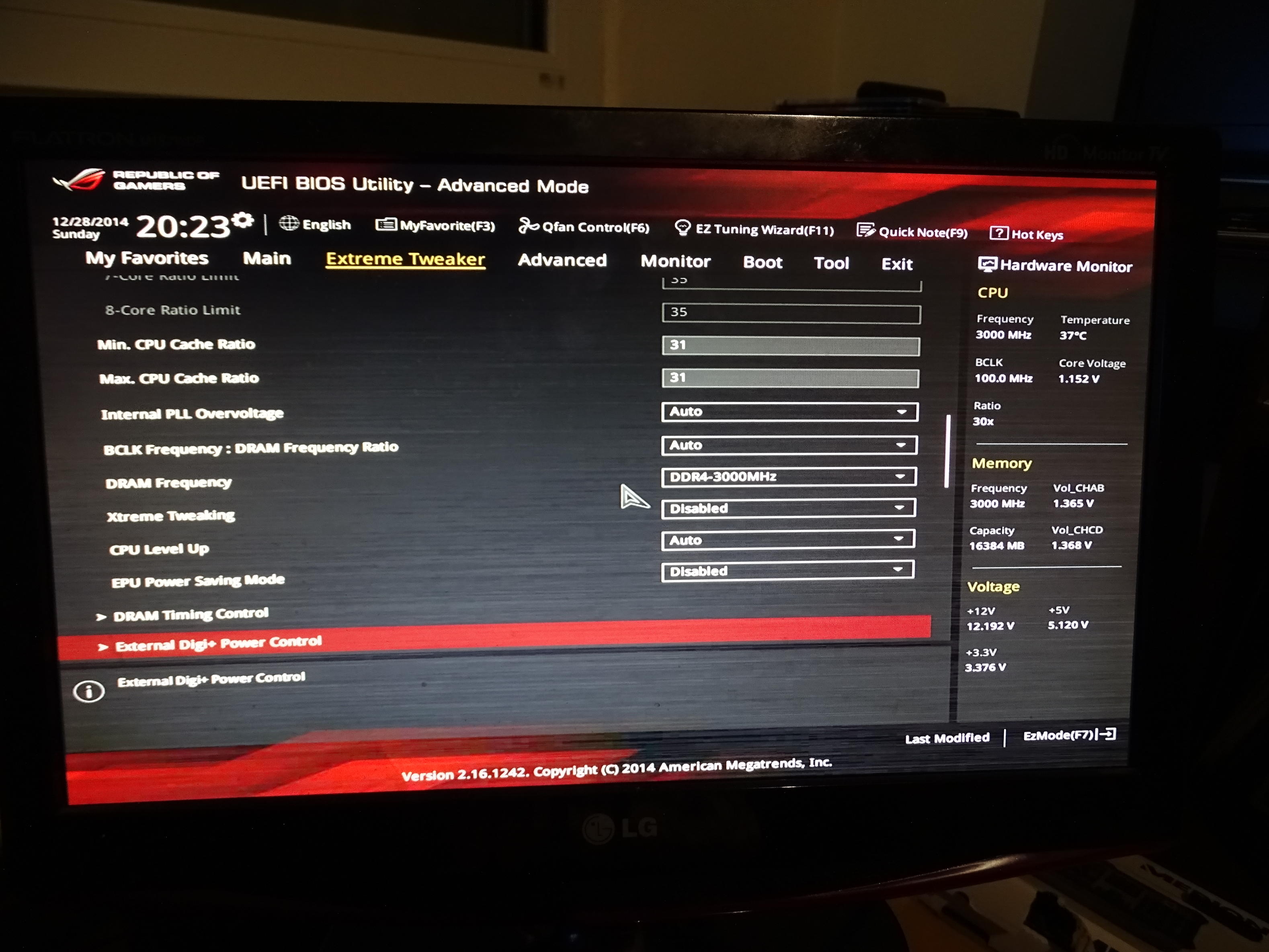

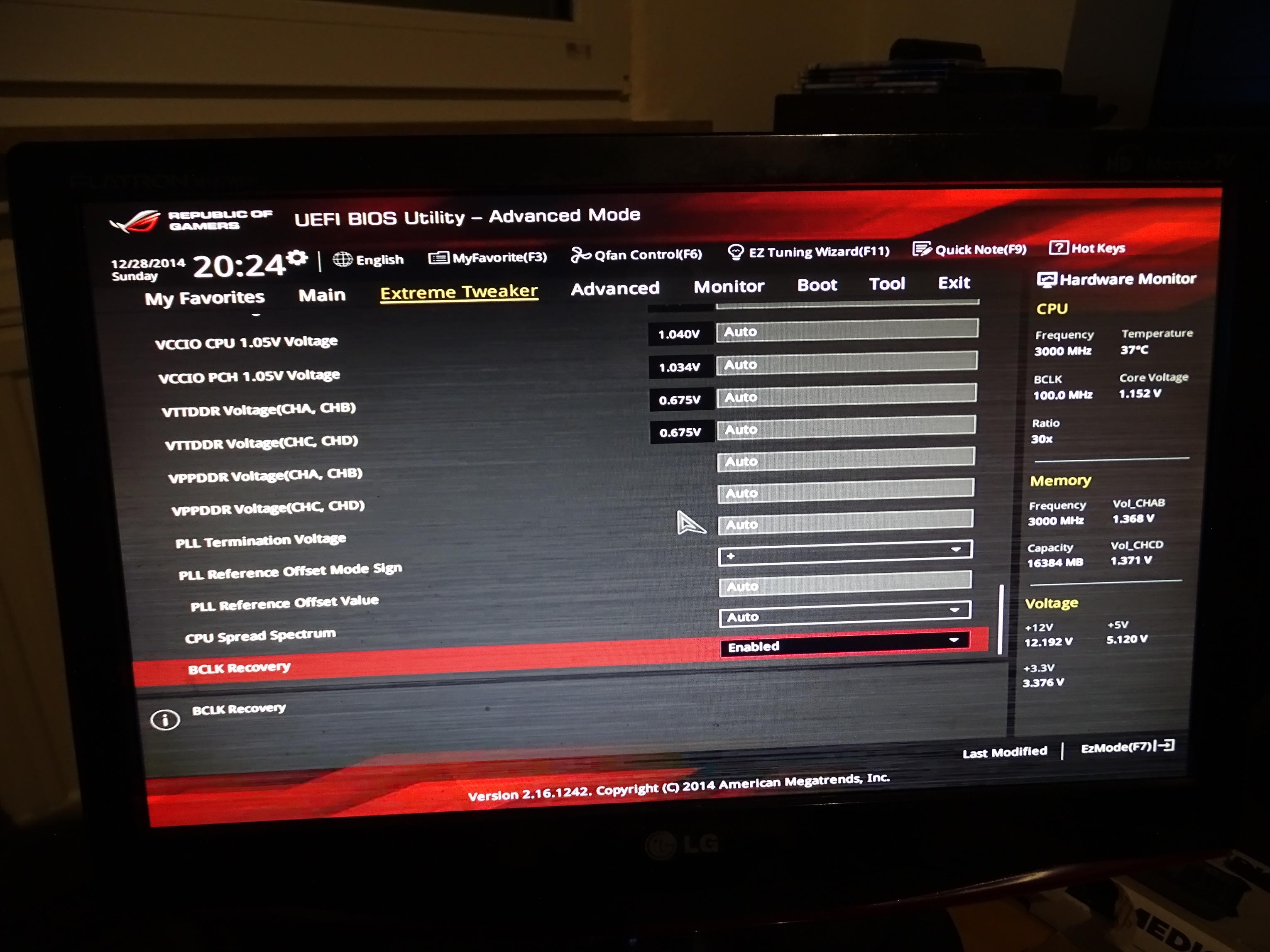

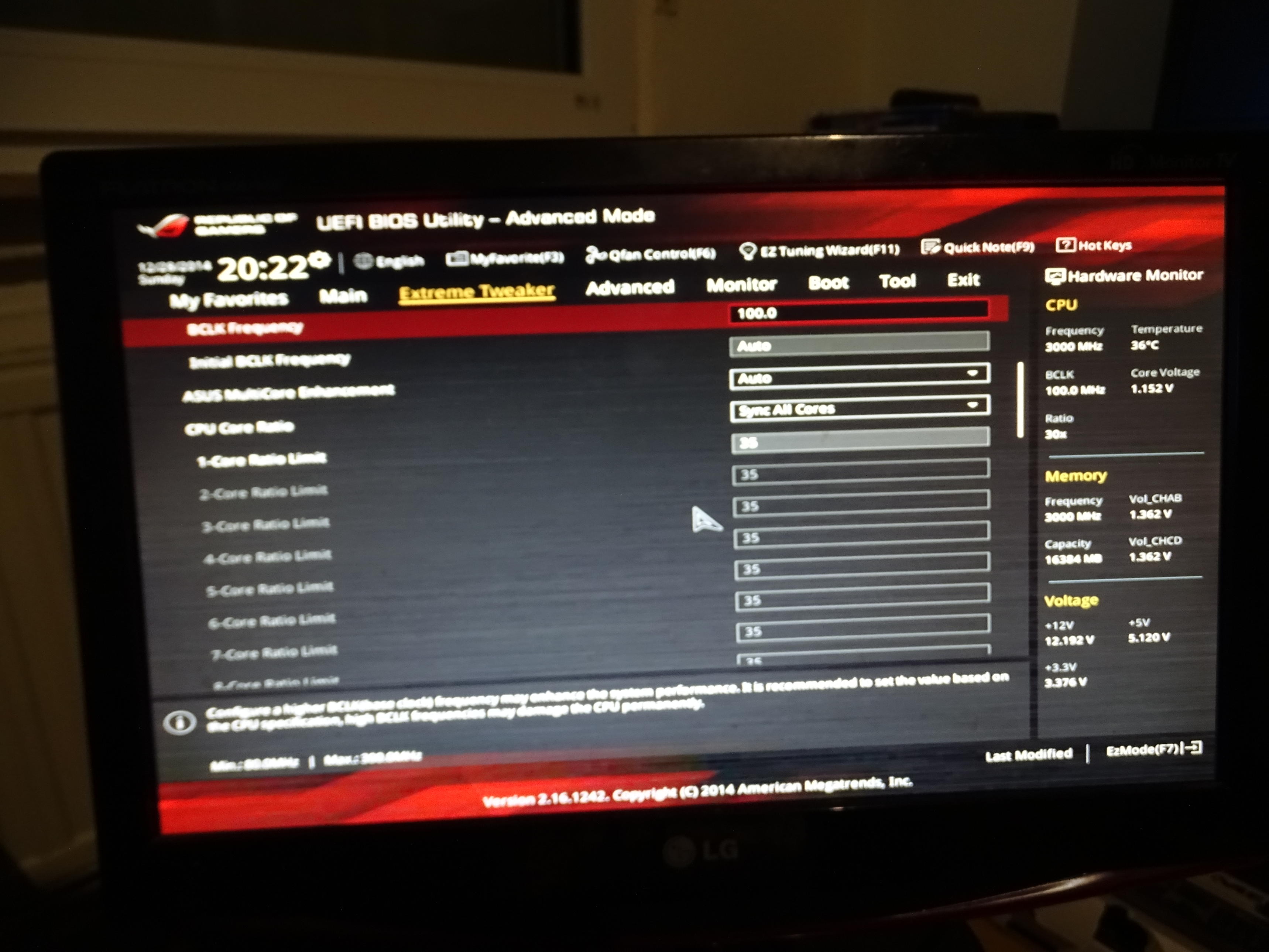

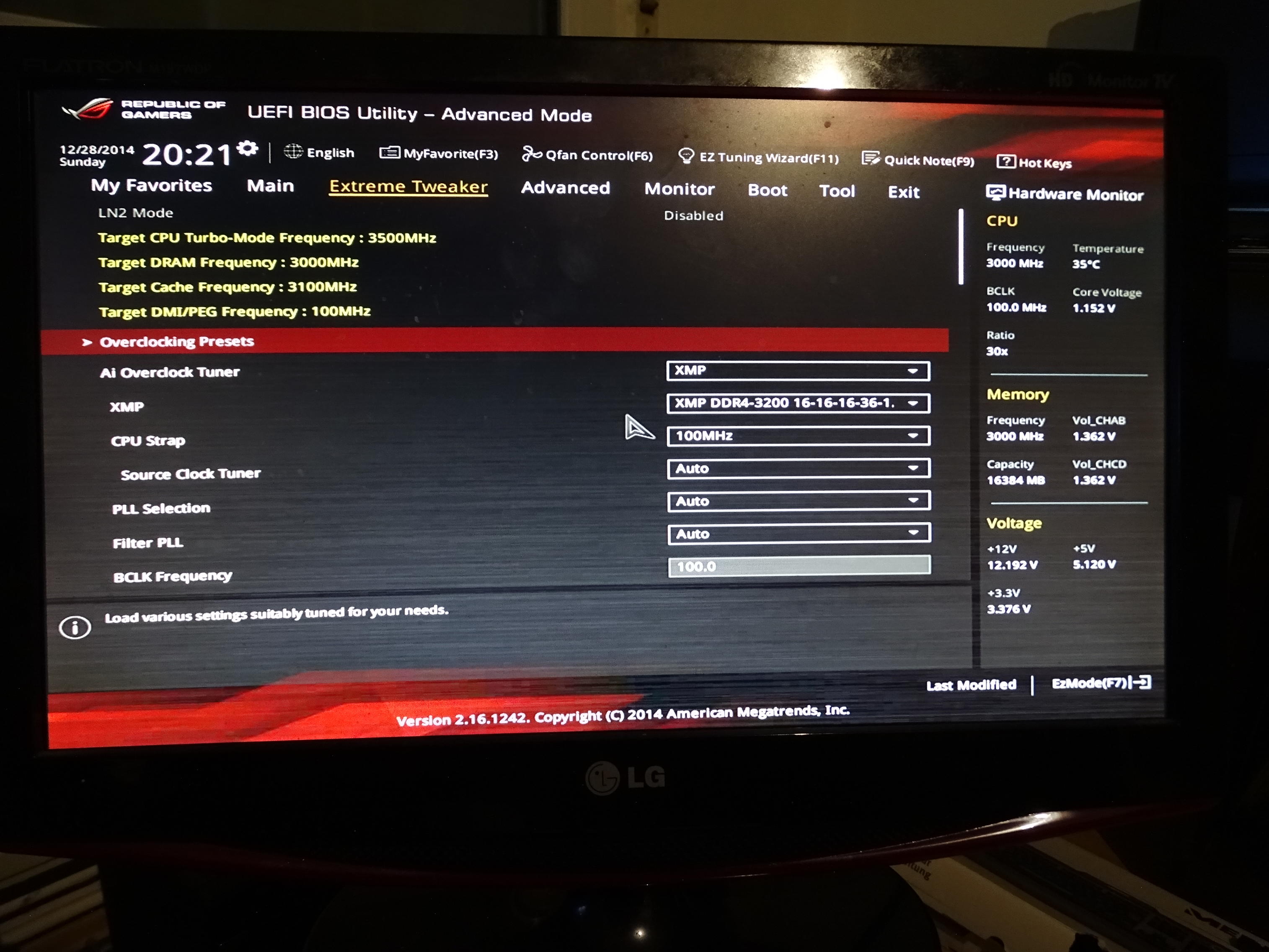

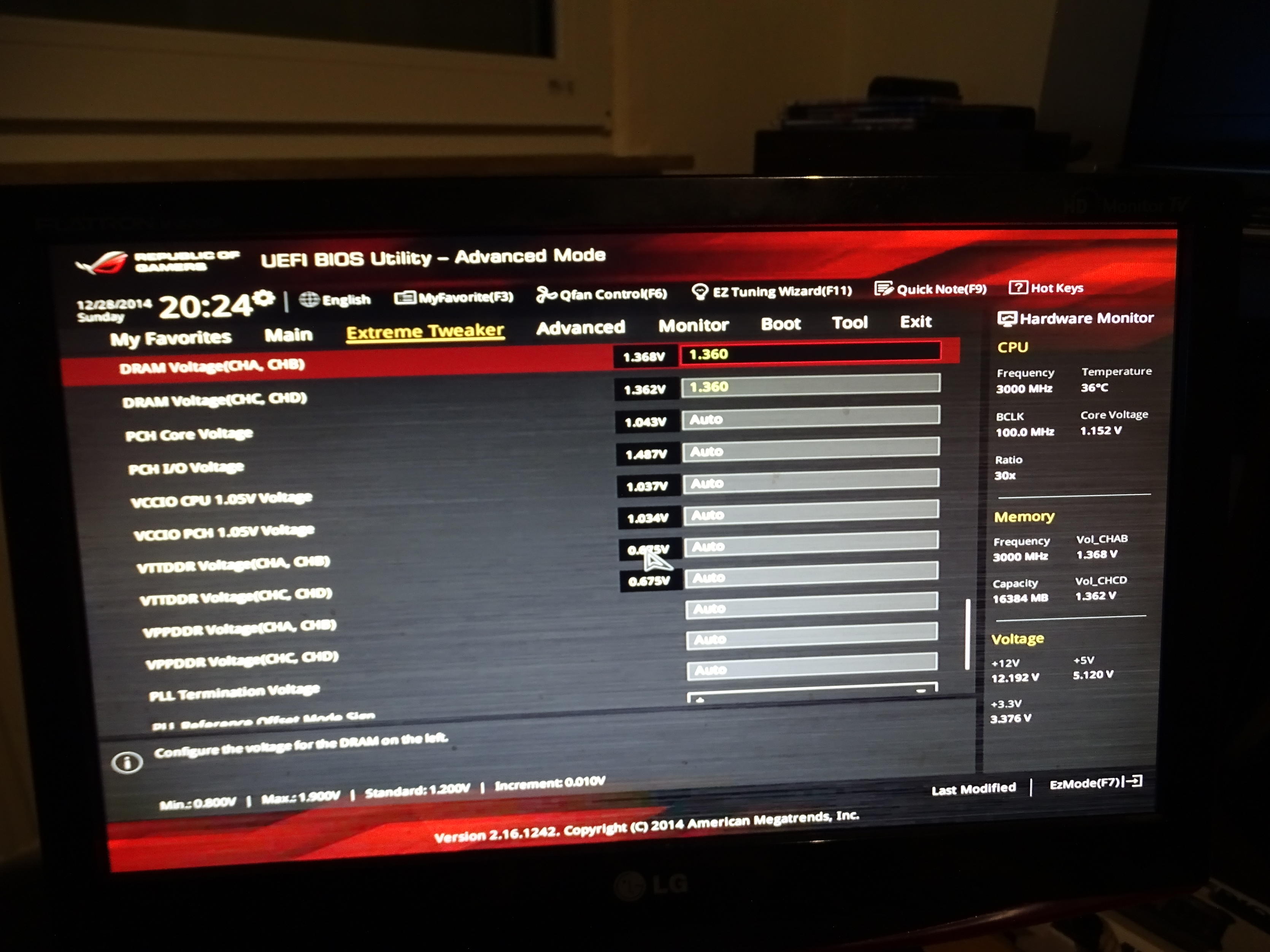

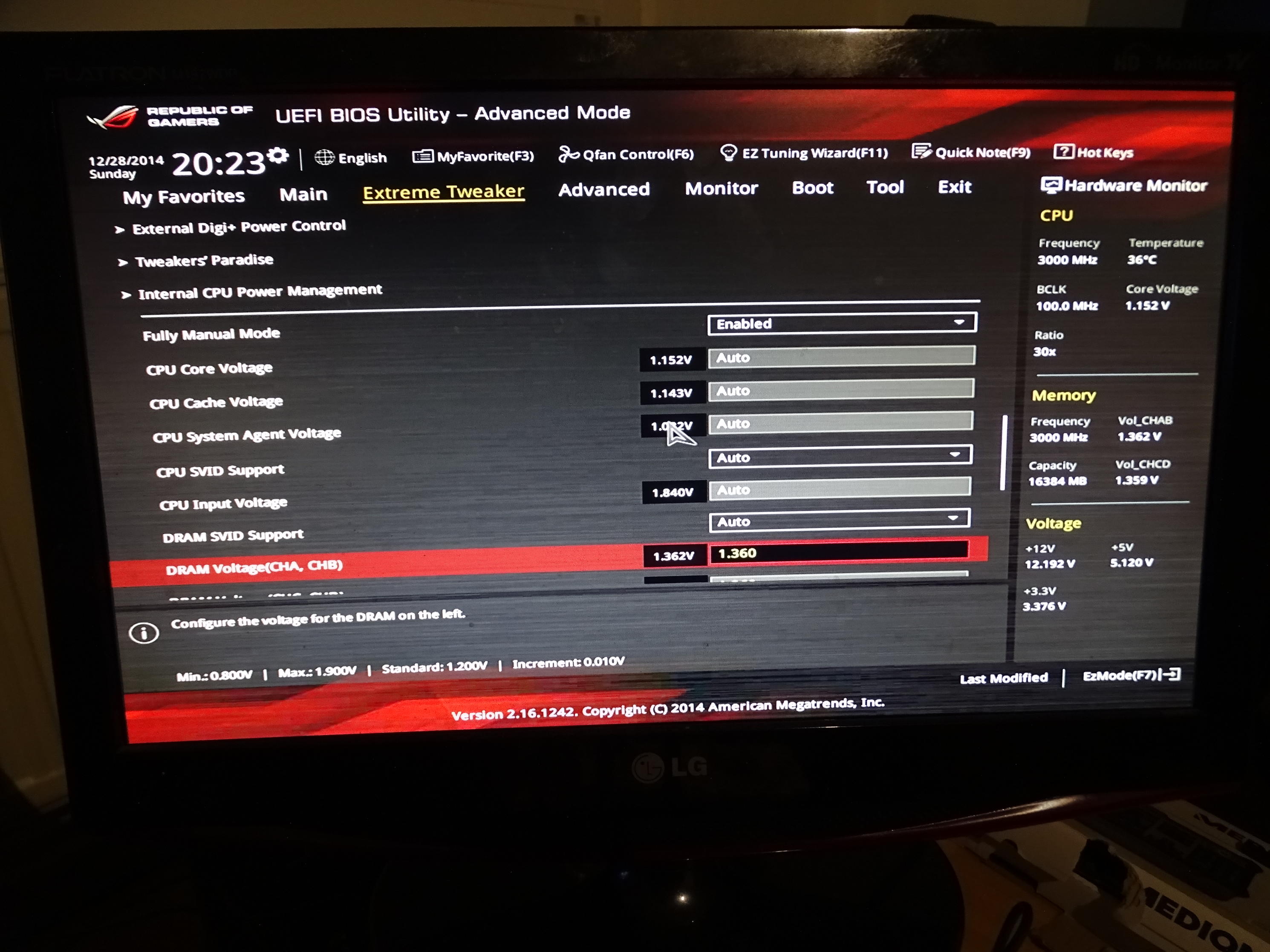

So habe jetzt mal Screen's von den Einstellungen gemacht.
Mit diesen läuft der Ram stabil auf 3000 Mhz.
Wenn ich aber jetzt unten den Ramtakt auf 3200 Stelle bootet er nicht mehr.
Genau das gleiche macht er wenn ich nur das XMP Profil verwende.

Und hier wird man auch nicht schlauer.
http://www.hardwareluxx.de/communit...-e-sockel-2011-oc-laberthread-851887-512.html

Bringt es mich weiter erst mal die maximalen / höchsten Timings bei 2133 MHz zu finden?
Und dann erst den Speichertakt anheben.



[Scriptkid]

Mit welchem hexa-code bleibt der POST stehen?
Versuche mal den 125er Strap (Multi musste auf dann auf 28 stellen).
Gebe die RAM-Frequenz und die primären Timings manuell ein.
Wenn ich sehe, welche Spannungen bei Dir noch auf Auto stehen, kriege ich die Krätze, weil das Board mit Sicherheit viel mehr drauf gibt als nötig ist.



[HisN]

@Inteli
F12 ist die Taste fürn Screenshot. Musste keine Fotos Schießen.



[Scriptkid]

Hier ist noch ein nettes Programm zum RAM-Test auf DOS-Ebene.



[Inteli]

Heinz, mit den Einstellungen von Dir startet er nicht.



[Scriptkid]

Du musst die Einstellungen finden, die zu Deinem System passen.
Versuche ohne XMP-Profil und mit 125er Strap.
Mit welchem hexa-code bleibt der POST stehen?!



[Inteli]

Hexa-code, ich bin anfänger bei diesem Sockel und ddr4.

Dann musst du mir das erst mal erklären.
Und ja auch mit dem xmp macht er es nicht.

Ich denke einfach mal das der die 3200 nicht schaft.

Normal müsste er die 3200 packen wenn ich das xmp verwende.
Timings passen ja auch laut Hersteller und die v-Dimm habe ich auch angehoben.
Und wenn ich so mache komme ich nur bis auf 3000 Mhz.
Alle anderen Einstellungen sind auf auto.

Du ich ärgemerich nicht mehr weiter drum.
Laut Herstellerangaben soll er den Takt bei den Einstellungen machen.
G.Skill hat den Ram auf den Mainboard getestet wie man ja sehen kann.
Da er es nicht macht bekommen sie ihn wieder und ich suche mir einen anderen Hersteller aus.
Ganz einfach, sollen sie Ihren Müll doch behalten.



[Scriptkid]

Du hast doch eine zweistellige Q-Code LED-Anzeige. Dort laufen die hexa-codes während des POST (Schau im Handbuch nach).
Die 3200 MHz wird er schon schaffen. Wir müssen nur die richtigen Einstellungen finden.
Selbst meiner hat 3200 MHz OC geschafft:



[Inteli]

Momment, dann muss ich das case mal eben offen machen.

So, Optimize geladen und gespeichert.

Wieder ins Bios rein, xmp ausgewählt.

Alles andere steht auf auto, selbst die v-dimm auch.

Timings habe ich manuell auf 16-16-16-36 2t wie vorgabe.

und er zeigt mir bd oder 6d an.

Aber ich finde im Handbuch nichts.

Habe die liste im Handbuch gefunden aber das was er mir anzeigt steht da nicht in der Liste

Jetzt zeigt er mir 6F an, also was anderes als eben

und in der liste steht: 6b - 6f Sytem Agent dxe initalization ( Sytem Agent module specific )

was soll das jetzt auf deutsch bedeuten ?



[HisN]

Edit: Nassforsch, bei mir seht bd auch nicht drinne



[Scriptkid]

Der Hexawert "bd" (=dezimal 189) ist CPU bezogen und bedeutet ins "Menschliche" übersetzt: Hier ist die CPU, ich warte auf ordentliche Signale vom RAM. Wenn da nix kommt, kann ich nicht weiter machen.

Dieser bd-code ist kein Unbekannter im X99er System. Es werden folgende Ursachen beschrieben:

1. Der CPU-Kühler ist zu fest angezogen, wodurch sich die Kontakte der PINs im Sockel ungünstig verschoben haben.
2. Die RAM-Module sind nicht richtig eingerastet.

Die beiden Möglichkeiten sind eher unwahrscheinlich.

3. Das Verhältnis der Vccsa zur VCache stimmt nicht.
4. Fast boot oder cold fast boot sind im BIOS deaktiviert.

@HisN,
wahrscheinlich mit "h", denn es kommt von wahr!


Ich denke nichtsdestotrotz werden wir umfangreiche manuelle Einstellungen im BIOS vornehmen müssen, damit es klappt. Vor allem CPU und RAM-Einstellungen müssen angepasst werden, sonst wird das hier nix.



[Inteli]

Habe die liste im Handbuch gefunden aber das was er mir anzeigt steht da nicht in der Liste

Jetzt zeigt er mir 6F an, also was anderes als eben

und in der liste steht: 6b - 6f Sytem Agent dxe initalization ( Sytem Agent module specific )

was soll das jetzt auf deutsch bedeuten ?

was muss ich jetzt im Bios umstellen ?
Oh man genau so ne kacke wie mit dem ddr3 ram.



[Scriptkid]

Es bedeutet das, was ich oben ins "Menschliche" übersetzt habe.
Stelle die Vccsa manuell auf 0,848 V ein. VCache auf 0,96 V.



[Inteli]

diese Bezeichnungen finde ich im Bios nicht, sorry.

Meinst du damit vccsa = CPU System Agent und VCache = cpu Cache ????????
