Ich bin von nem s939 sys auf das p5q deluxe mit nem e8400 (c0) umgestiegen, mit 2*2GB DDR2-1066.
Habe daher nicht so viel Plan was die ganzen Einstellungen betrifft.
meine momentane OC Config:
.:AI Tweaker:.
AI Overclock Tuner [Manual]
CPU Ratio Setting [Auto]
FSB Frequency [445]
PCI-E Frequency [100]
FSB Strap to North Bridge [333]
DRAM Frequency [DDR2 - 1068]
DRAM CLK Skew on Channel A1 [Auto]
DRAM CLK Skew on Channel A2 [Auto]
DRAM CLK Skew on Channel B1 [Auto]
DRAM CLK Skew on Channel B2 [Auto]
DRAM Timing Control [Manual] <-- auf Manuell stellen um die Ramtimings nach Herstellerangaben einzustellen
1st Information : X-X-X-XX-X-XX-X-X
CAS# Latency [5]
DRAM RAS# to CAS# Delay [5]
DRAM RAS# Precharge [5]
DRAM RAS# Activate to Precharge [15]
RAS# to RAS# Delay [Auto]
Row Refresh Cycle Time [Auto]
Write Recovery Time [Auto]
Read to Precharge Time [Auto]
2nd Information : X-X-X-X-X-X-X
READ to WRITE Delay (S/D) [Auto]
Write to Read Delay (S) [Auto]
WRITE to READ Delay (D) [Auto]
READ to READ Delay (S) [Auto]
READ to READ Delay (D) [Auto]
WRITE to WRITE Delay (S) [Auto]
WRITE to WRITE Delay (D) [Auto]
3rd Information : XX-X-X-X-X
WRITE to PRE Delay [Auto]
READ to PRE Delay [Auto]
PRE to PRE Delay [Auto]
ALL PRE to ACT Delay [Auto]
ALL PRE to REF Delay [Auto]
DRAM Static Read Control [Disabled]
DRAM Read Training [Disabled]
MEM. OC Charger [Enabled]
AI Clock Twister [moderate]
AI Transaction Booster [Manual]
Common Performance Level [15]
Pull-In of CHA PH1 [Disabled]
Pull-In of CHA PH2 [Disabled]
Pull-In of CHA PH3 [Disabled]
Pull-In of CHA PH4 [Disabled]
Pull-In of CHB PH1 [Disabled]
Pull-In of CHB PH2 [Disabled]
Pull-In of CHB PH3 [Disabled]
Pull-In of CHB PH4 [Disabled]
******** Please key in numbers directly! ********
CPU Voltage [1.400] CPU GTL Voltage Reference (0/2) [auto] <- keine Ahnung was einstellen, trotz Guide
CPU GTL Voltage Reference (1/3) [auto] <- keine Ahnung was einstellen, trotz Guide
CPU PLL Voltage [1.50] FSB Termination Voltage [auto] <- keine Ahnung was einstellen
DRAM Voltage [2.10]
NB Voltage [1.2] NB GTL Reference [auto] <- keine Ahnung was einstellen
SBridge Voltage [1.10]
PCIE SATA Voltage [1.50]
************************ Load Line Calibration [Enabled] <- auf disabled geht die Spannung unter last extrem runter -> unstable
CPU Spread Spectrum [Disabled]
PCIE Spread Spectrum [Disabled]
CPU Clock Skew [Auto]
NB Clock Skew [Auto]
CPU Margin Enhancement [Optimized]
.:Advanced - CPU Configuration:.
CPU Ratio Setting [Auto]
C1E Suppport [Enabled]
Max CPUID Value Limit [Disabled]
Intel (R) Virtualization Tech [Disabled]
CPU TM Function [Enabled]
Execute Disable Bit [Enabled]
Wäre echt super wenn mir jemand zu den noch offenen Punkten zumindest einen Richtwert sagen könnte was ich einstellen soll. Bzw. ob das andere was ich eingestellt habe überhaupt passt. Austesten muss ich natürlich eh selbst.
also die grundconfig sieht schon mal gut aus
zu deinen offenen punkten
zu den GTL's da kannst du den standardwert eintragen bei dualcore's musst die meistens erst ab fsb500 anpassen und bei quadcore ab fsb450
fsb termination voltage: nimm mal 1,2
Common Performance Level [15] <- stell mal auf12 das sollte auch langen
CPU Voltage [1.400] <-- find ich recht hoch kannst du da weiter runter? was is deine VID?

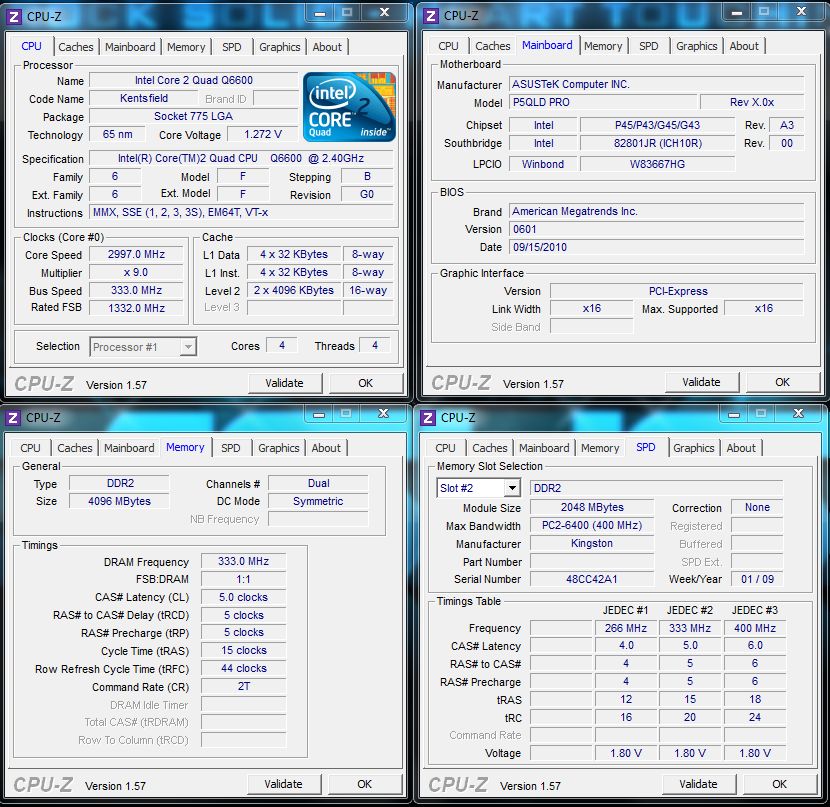

versuche die ganze Zeit meinen Q6600 über 3 GHz zu bekommen.
Ist ein G0 Steeping.
Läuft derzeit stabil mit 1.3V und 3GHz.
Versuche den aber auf mindestens 3,5Ghz zu bekommen.
Doch der läuft nichtmal mit 1.4V auf 3,4GHz stabil -> Bluescreen.
Temps sind jetzt ala Prime95 bei 50C° +-2C°.
Was sind denn die Standardwerte für die GTLs?
Die Vcore wollte ich dann nocheinmal probieren nachdem ich den Rest eingestellt habe, da ich unter anderem gelesen habe das durch die richtigen gtls die benötigte vcore gesenkt werden kann.
Jedoch braucht die CPU schon relativ viel saft für die 4GHz... wobei die temps noch gerade ok sind.
@ loggi man sollte nie mit aller gewalt iwie was versuchen was anscheint nicht geht
ob nun 3,5 oder3,4 oder auch nur 3,2 merkst du in spielen ehhhhhh nicht
da stehen sehr nützliche infos drin die zum OC sehr helfen können=)
und stell mal den ram teiler auf 5:6 damit dein ram mit400 mhz läuft
@corx
die sollten eig im bios auf der rechten seite stehen aber mal so
CPU GTL Voltage Reference (0/2) [auto] <-müsste 0,63 sein
CPU GTL Voltage Reference (1/3) [auto] <- müsste 0,67 sein
und
NB GTL Reference [auto] <- müsste auch 0,67 sein
Die einzige möglichkeit die ich habe ist, den RAm Takt auf 906Mhz zu stellen mit 1.9V.
Dann startet der PC allerdings gar nicht, kein Beep, nur die Lüfter laufen.
Hab jetzt das eingestellt:
FSB: von 266MHz auf 377MHz
VCore: von 1.227 auf 1.400V
FSB T-Voltage: von 1.2V auf 1.3V
NB-Voltage: von 1.0V auf 1.1V
SB Voltage: bleibt 1.5V
Ram Hab ich auf 377MHz eingstellt, von daher wie oben beschrieben ist der RAM-Teiler auf 1:1.
Nun mach ich den Prime95 TEst, ich sehe ein Bluescreen voraus
Edit: Genau, Bluescreen ala 0x00000124 -> zu wenig Spannung
Hatte eine Spannung von 1.425V bei 377MHz FSb, hab dann abgebrochen und es gelassen.
Das geht stark aus der Effizienz raus.
Und das bei einem G0 Steeping - echt ärgerlich.
Der hier ist wirklich schlimmer als mein E6600.
die NB voltage is zu niedrieg stell die mal mindestens auf 1,2V
wie wärs wenn du mal den fsb in 10 schritten erhöhst und dann immer mit prime (small fft's) testet so wie im how to beschrieben
einfach nur drauf los oc'en bringt meistens nix
ich habe heute mal meinen PC neu verkabelt und die Wärmeleitpaste neu drauf gemacht.
Ich wollte von euch mal wissen ob es zu diesen Einstellungen noch Verbesserungsbedarf besteht ?
VID ist 1,300V
CPU Ratio Setting: 8,5
FSB Frequency: 460
PCIE Frequency: 100
FSB Strap to North B.: 333
DRAM Frequency: 943MHz
DRAM CLK Skew on Channel A1: delay 50ps
DRAM CLK Skew on Channel A2: delay 50ps
DRAM CLK Skew on Channel B1: delay 50ps
DRAM CLK Skew on Channel B2: delay 50ps
DRAM Timing Control: auto
DRAM Static Read Control: deaktiviert
DRAM Read Training: deaktiviert
Memory OC Charger: aktiviert
AI Clock Twister: moderate
AI Transaction Booster: manuell lvl 12
CPU Voltage: 1,4
CPU GTL Reference (0/2): 0.680
CPU GTL Reference (1/3): 0.640
CPU PLL Voltage: 1.50
FSB Termination Voltage: 1.28
DRAM Voltage: 1.9
NB Voltage: 1.34
NB GTL Reference: 0.640
SB Voltage: 1.1
PCIE SATA Voltage: 1,5
Load Line Calibartion: deaktiviert
CPU/PCIE Spread Spectrum: deaktiviert
CPU Clock Skew: normal
Northbridge Clock Skew: 100
CPU Margin Enhancement: Performance Mode
Übrigends komme ich erst garnicht auf 4,025GHz. System:
Intel Core 2 Quad Q9550 (Noctua NH-D14 @ 2x Noisblocker 2000rpm Lüfter) Asus P5Q Deluxe Be Quiet! BQT E5-700W Straight Power 6144 Kingston HyperX (1066 MHz @ 943MHz bei 2,3V) Asus Xonar D1 Fractal Design Define R3 (8 Gehäuselüfter) Gainward GTX 580 Phantom 3GB
Meine Güte - guckt hier eigentlich niemand mehr rein ?
deine einstellungen lesen sich sehr gut, hab nur ein wenige verbesserungvorschläge:
FSB Strap to North B.: 400
DRAM Frequency: 923MHz (größere teiler als 1:1 bringen nix, da der fsb hier der flaschenhals ist)
AI Clock Twister: light (könnte stabiler laufen)
wieso glaubst du die kiste packt die 4ghz nicht? 1.4v entsprechen bei dir kaum mickrigen 8% overvolting...bei 15% würde ich mir sorgen machen. oder macht das board feierabend - hast ja mit 6gb 4 riegel eingebaut?
Das ist schon richtig, dass meine maximale VID 1.300 V beträgt. Im Idle läuft die CPU aktuell (ohne OC) auf 1.128 V und wenn die CPU übertaktet ist, ist die Idle Voltage schon direkt bei 1.4 V (Last bei 1.36-8 V). Ich weiß nicht wie stark sich die CPU in diesen Settings abnutzt.
Also 471 bleibt er bei dem Windows 7 Anmeldebildschirm hängen und das selbst bei 1.425V (aktuell eingestellt) aber bei 460 funktioniert es scheinbar. Habe jetzt also folgendes eingstellt bei einer VID von 1.300 V:
CPU Ratio Setting: 8,5
FSB Frequency: 460
PCIE Frequency: 100
FSB Strap to North B.: 400
DRAM Frequency: 942 (kann ich nicht tiefer stellen)
DRAM CLK Skew on Channel A1: delay 50ps
DRAM CLK Skew on Channel A2: delay 50ps
DRAM CLK Skew on Channel B1: delay 50ps
DRAM CLK Skew on Channel B2: delay 50ps
DRAM Timing Control: auto
DRAM Static Read Control: deaktiviert
DRAM Read Training: deaktiviert
Memory OC Charger: aktiviert
AI Clock Twister: light
AI Transaction Booster: manuell lvl 12
CPU Voltage: 1.425V
CPU GTL Reference (0/2): 0.680
CPU GTL Reference (1/3): 0.640
CPU PLL Voltage: 1.50
FSB Termination Voltage: 1.28
DRAM Voltage: 1.98
NB Voltage: 1.34
NB GTL Reference: 0.640
SB Voltage: 1.1
PCIE SATA Voltage: 1.5
Load Line Calibartion: deaktiviert
CPU/PCIE Spread Spectrum: deaktiviert
CPU Clock Skew: normal
Northbridge Clock Skew: 100
CPU Margin Enhancement: Performance Mode
Kann mein P5Q Deluxe nicht weitergehen oder liegt der Fehler woanders ?
Gibt es übrigends zwischenzeitlich ein besseres Programm als Prime oder IntelBurnTest zum testen und die minimale Voltage der RAM kann ich per CD-ROM + Memtest86 testen oder soll ich die jetzt einfach so lassen ?
Na, dann erbarme ich mich mal, nachdem Du Deinen Beitrag immer wieder "ändern" musstest, damit er aktuell bleibt.
Gut möglich, dass Dein Mainboard nicht mehr mitmacht bei einem Vierkerner.
Senke den Multi, um die VCore als Fehlerquelle ausschließen zu können und erst den maximalen FSB auszuloten.
Stelle die Haupttimings Deines RAM fest ein (5-5-5-15).
Erhöhe die VDimm. Dein RAM braucht doch eigentlich für 1066 MHz 2,3 Volt? Dann hält der die auch aus. Stell erst einmal 2,2 Volt ein. Senken kannst Du die Spannung am Ende.
Sicher, dass eine Verzögerung bei den Clock Skews hilfreich ist?
Eventuell ist mehr VNB nötig.
Es gehört sehr viel Feintuning dazu, um einen Quad auf einem P5Q in dieser FSB-Region stabil zu betreiben. Manchmal funktioniert's auch damit nicht.
CPU Ratio Setting: 6,0
FSB Frequency: 471
PCIE Frequency: 100
FSB Strap to North B.: 400
DRAM Frequency: 942
DRAM CLK Skew on Channel A1: delay 50ps
DRAM CLK Skew on Channel A2: delay 50ps
DRAM CLK Skew on Channel B1: delay 50ps
DRAM CLK Skew on Channel B2: delay 50ps
DRAM Timing Control: 5-5-5-15 (die anderen Felder auf "Auto" gelassen)
DRAM Static Read Control: deaktiviert
DRAM Read Training: deaktiviert
Memory OC Charger: aktiviert
AI Clock Twister: light
AI Transaction Booster: manuell lvl 12
CPU Voltage: 1.425V
CPU GTL Reference (0/2): 0.680
CPU GTL Reference (1/3): 0.640
CPU PLL Voltage: 1.50
FSB Termination Voltage: 1.28
DRAM Voltage: 2.3
NB Voltage: 1.40 (hattest du das mit VNB gemeint?)
NB GTL Reference: 0.640
SB Voltage: 1.1
PCIE SATA Voltage: 1.5
Load Line Calibartion: deaktiviert
CPU/PCIE Spread Spectrum: deaktiviert
CPU Clock Skew: normal
Northbridge Clock Skew: normal (war Northbridge oder CPU Clock Skew gemeint ? Hatte jetzt hier auf "normal" gestellt)
CPU Margin Enhancement: Performance Mode
IntelBurnTest, Prime, Firefox mit Youtube und Computerbase, Steam, Xfire, ICQ und Furmark gleichzeitig und es sind keine Fehler innerhalb einer Stunde aufgetreten.
Multiplikator auf 8,5 und er bleibt relativ schnell hängen und ab und zu kommt ein Bluscreen 0x00000124.
Woran könnte das liegen ?
Heute habe ich dann auch in 8,5 x 460 ein 0x00000124 uncorrectable hardware error Bluescreen bekommen. Könnte das nicht dummerweise mit einem Treiber Problem zusammenhängen, denn Google hatte auch schon soetwas in der Art ausgegeben.
Edit: Im Moment habe ich alles eingestellt wie oben nur 8,5 x 333 also Standard Takt und das bei nur 1.2 V und unter Spielelast nur bei 1.16V. Hier läuft der PC aber ohne Probleme.
CPU Ratio Setting: 6,0
FSB Frequency: 471
PCIE Frequency: 100
FSB Strap to North B.: 400 --> 333mhz
DRAM Frequency: 942
DRAM CLK Skew on Channel A1: delay 50ps
DRAM CLK Skew on Channel A2: delay 50ps
DRAM CLK Skew on Channel B1: delay 50ps
DRAM CLK Skew on Channel B2: delay 50ps
DRAM Timing Control: 5-5-5-15 (die anderen Felder auf "Auto" gelassen) würde auf 5-5-5-18
DRAM Static Read Control: deaktiviert
DRAM Read Training: deaktiviert
Memory OC Charger: aktiviert
AI Clock Twister: light
AI Transaction Booster: manuell lvl 12
CPU Voltage: 1.425V
CPU GTL Reference (0/2): 0.680
CPU GTL Reference (1/3): 0.640
CPU PLL Voltage: 1.50 -> 1,52V, Board kann bei Standardeinstellungen overvolten
FSB Termination Voltage: 1.28
DRAM Voltage: 2.3
NB Voltage: 1.40 (hattest du das mit VNB gemeint?) -> 1,34Vnb
NB GTL Reference: 0.640
SB Voltage: 1.1
PCIE SATA Voltage: 1.5
Load Line Calibartion: deaktiviert
CPU/PCIE Spread Spectrum: deaktiviert normal
CPU Clock Skew: normal +100ps
Northbridge Clock Skew: normal (war Northbridge oder CPU Clock Skew gemeint ? Hatte jetzt hier auf "normal" gestellt)
CPU Margin Enhancement: Performance Mode
IntelBurnTest, Prime, Firefox mit Youtube und Computerbase, Steam, Xfire, ICQ und Furmark gleichzeitig und es sind keine Fehler innerhalb einer Stunde aufgetreten.
Multiplikator auf 8,5 und er bleibt relativ schnell hängen und ab und zu kommt ein Bluscreen 0x00000124.
Woran könnte das liegen ?
Heute habe ich dann auch in 8,5 x 460 ein 0x00000124 uncorrectable hardware error Bluescreen bekommen. Könnte das nicht dummerweise mit einem Treiber Problem zusammenhängen, denn Google hatte auch schon soetwas in der Art ausgegeben.
Edit: Im Moment habe ich alles eingestellt wie oben nur 8,5 x 333 also Standard Takt und das bei nur 1.2 V und unter Spielelast nur bei 1.16V. Hier läuft der PC aber ohne Probleme.
meinst sicherlich die kerne oder ?
ansonsten als lasttemps & bei der witterung noch völlig o.k.
zur not vcore nen tacken senken falls möglich ... bzw. so lange nix throttelt,
freezed, bsod etc. erzeugt ... ist auch alles geritzt.
