[Sammelthread] Intel Core 2 Duo/Quad übertakten - Beginnerfragen (FSB, BIOS, usw.)

[Hanne]

Cpu Ratio Setting: auto
FSB: 333
PCIE Fre.. :100
FSB Strap to NB:333
Dram Fre..: auto (
Dram CLK : alles auto
Dram Static Read Control: aus
Dram Read Training: aus
MCM.OC Charger: disabled

VCore: Auto
CPU GTL (0/2): 0,630
CPU GTL (1/3): 0,670
CPU PLL:1,50
FSB Termination:1,20
DRAM Voltage:2,1
NB Voltage: 1,30
NB GTL Ref.. :auto
SB Voltage: auto
PCIE Sata: auto

LLC: Aus
CPU Spread Spectrum: aus
PICE Spread Spectrum: aus
CPI Clock Skew: normal
NB Clock Skew : normal
CPU Margin: Optimized

vesuchs mal



[dnl_]

@ Hanne

Die einstellungen laufen ohne Error aber es sind ja auch nur 2,8 GHz ....



[Chriizzz_]

Hallo also das Asus P5Q Deluxe hatte ich bis vor kurzem auch drin hatte aber maximal nur nen FSB von 445 Probiert.


Cpu Ration Setting: 8,5
FSB:445
PCIE Fre.. :100
FSB Strap to NB:333
Dram Fre..: DDR2-890
Dram CLK : Manuell stell mal auf 5-5-5-15
Dram Static Read Control: aus
Dram Read Training: aus
MCM.OC Charger: an

VCore:1,35 VCore ausprobieren wenns läuft versuchen weiter runter zu tasten vielleicht brauchste auch etwas mehr kenne deine CPU nicht.
CPU GTL (0/2): 0,630
CPU GTL (1/3): 0,670
CPU PLL:1,50
FSB Termination:1,15
DRAM Voltage:2,1
NB Voltage: 1,14
NB GTL Ref.. :auto
SB Voltage:1,1
PCIE Sata: aus<<<Wieso Aus????

LLC: Aus
CPU Spread Spectrum: aus
PICE Spread Spectrum: aus
CPI Clock Skew: auto
NB Clock Skew auto
CPU Margin: Performance Mode<<<Sollte beim Quad so stehen

Was hast du den unter Energie Optionen eingstellt?

Hast du das neuste Bios drauf?



[dnl_]

Bei den Energie Optionen nur C1 aus das neuste Bios von asus ist auch drauf mich wundert nur das ich mit einen EP45-UD3LR 460 FSB hatt und ich dachte deas P5Q Deluxe packt mehr ist ja ein Super Board ^^



[Chriizzz_]

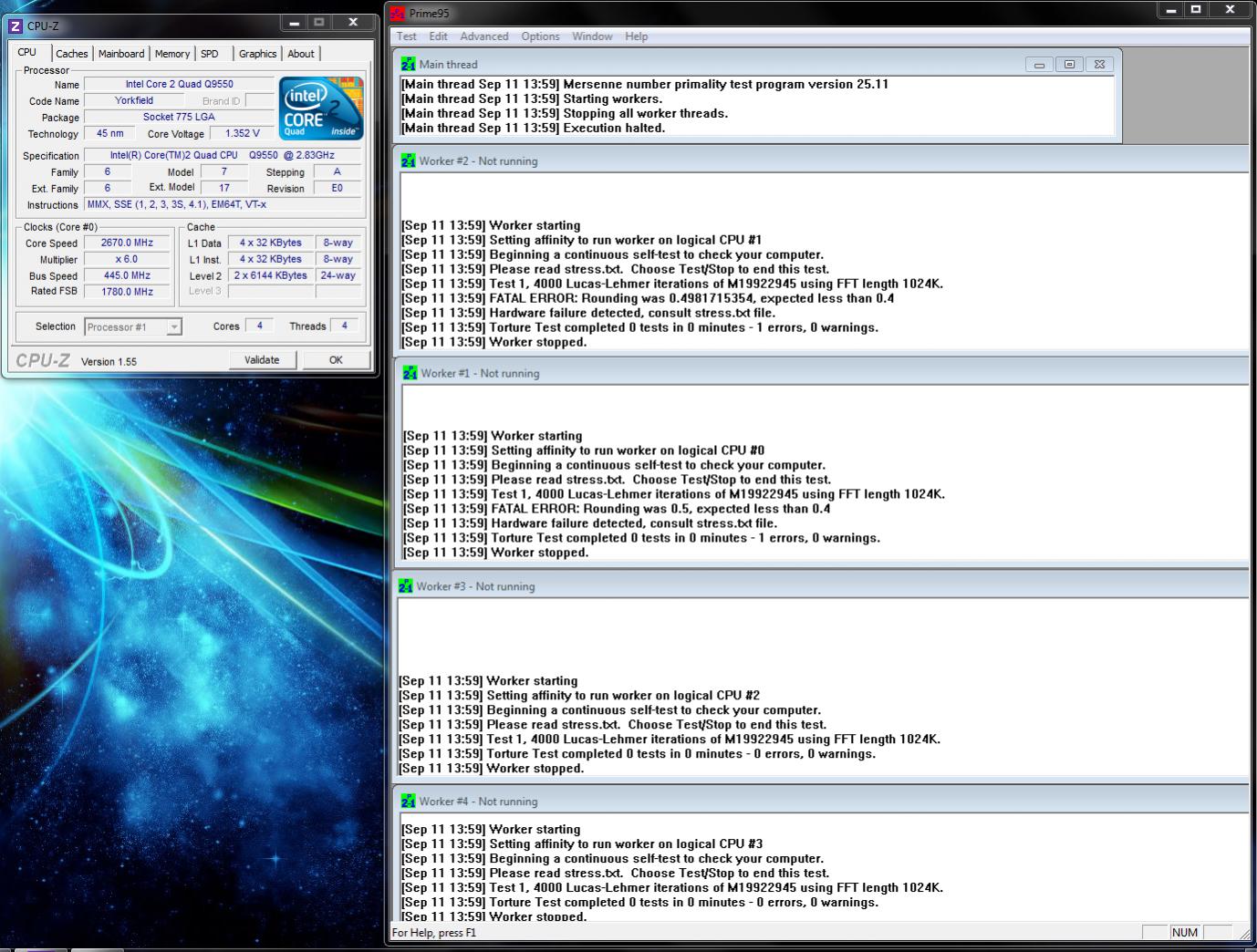

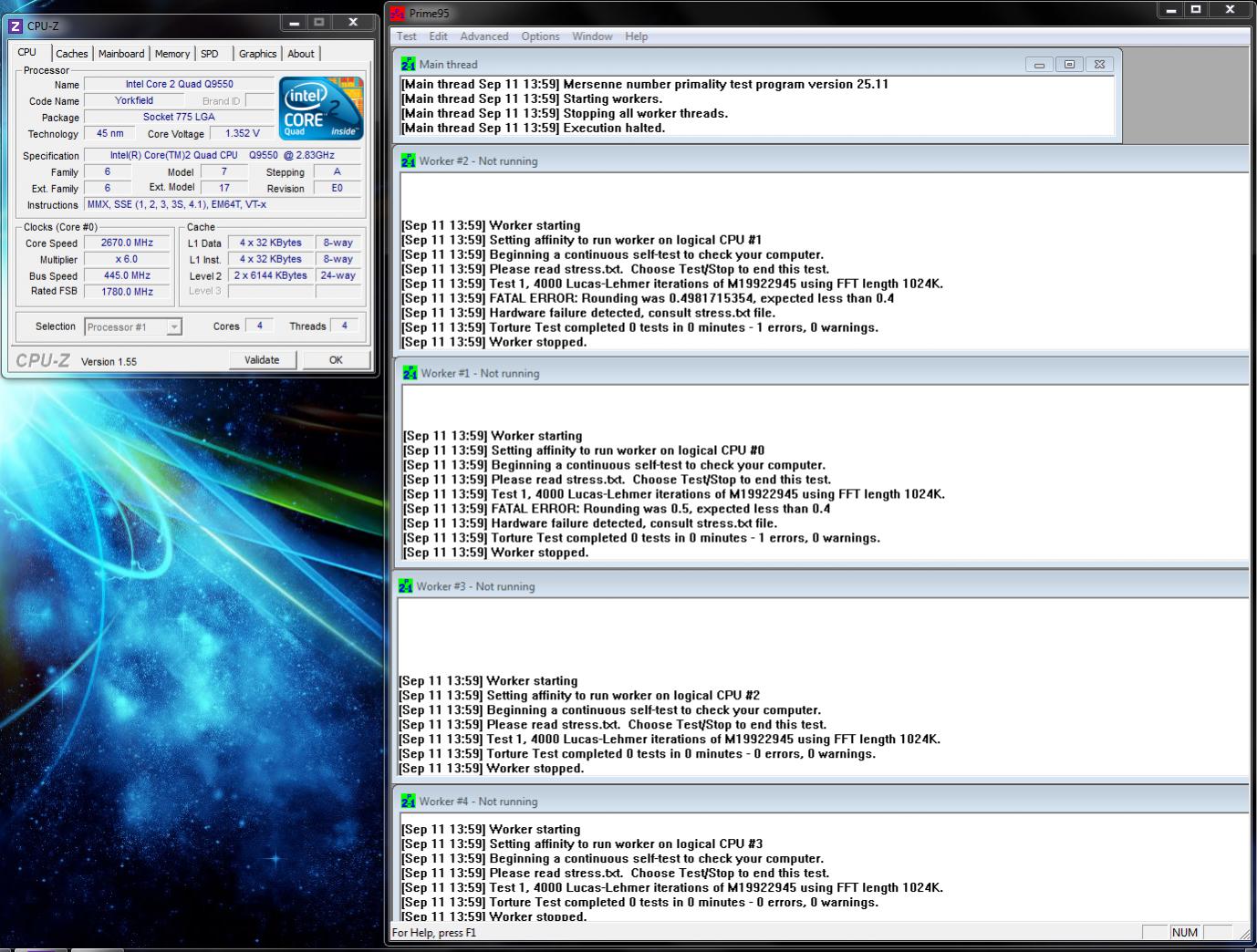

Sehe ich das richtig das Prime noch nicht mal anläuft bei dir?

Also irgendwie kommt mir das jetzt auch sehr komisch vor ich hatte auf dem Board alles auf Standart Spannungen fest eingestellt ausser NB bisschen erhöht für FSB425 VCore für meine3,83 GHz hatte ich 1,25V im Bios eingestellt.

FSB 445 Lief bei mir auch unter Prime mit erhöhter VCore habe aber nicht auf dauer laufen lassen.

Die Restlichen Setttings halt so wie du die hast ausser PCIe V festeingestellt auf Standart und NBs GTL hatte ich auch fest eingestellt auf Standart Wert.

Also wie gesagt hatte alles Festeingestellt an Spannungen bei Standart Werten ausser die NB Spannung leicht angehoben glaube hatte nur 1,12V bei dem Board.

Irgendwie weiß ich nicht genau woran es jetzt liegt bei dir???

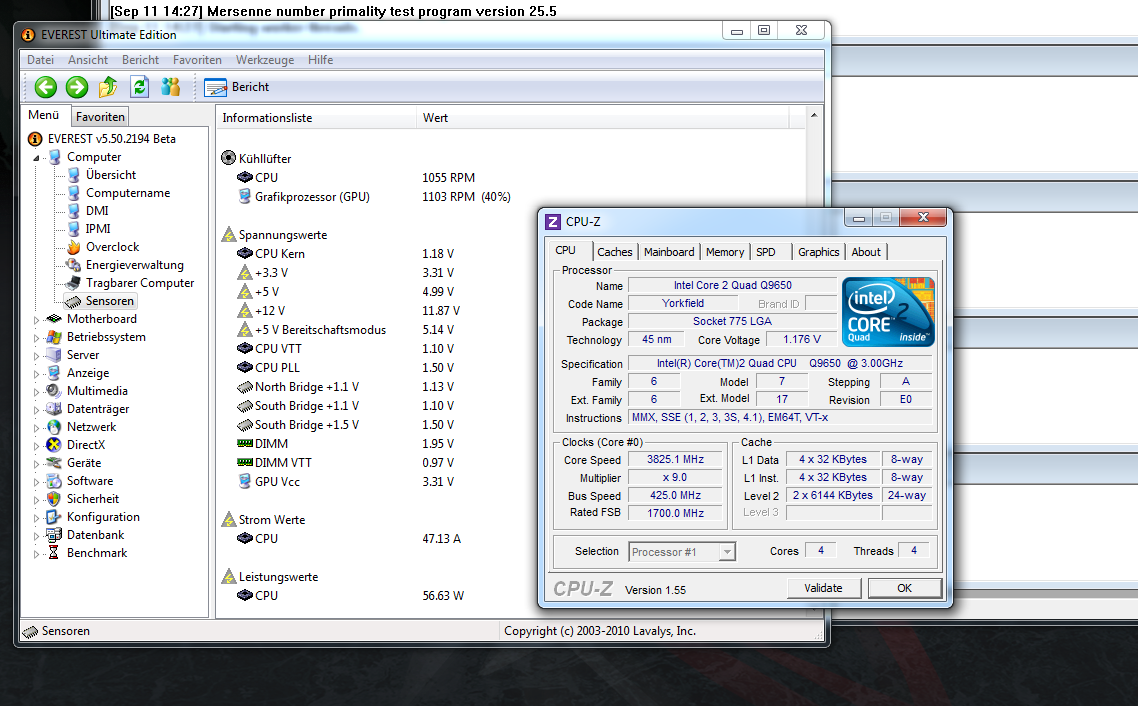

Also so wie auf dem Bild siehts bei mir aus von den Spannungen unter Prime bei FSB425



[da!mon]

Hi Leute

So ich hab mich nochmal an meine CPU gewagt und versucht so etwa 4,2-4,3ghz stabil zu bekommen.
Also 500*8 bei 1,325v läuft die kiste normal. PCle ist 100mhz gefixt etc. ram läuft auf standart spannung 2,1v mit standart mhz (1000) . Ramteiler 1:1 ...
Bei 500x8,5 ~ 4,25ghz läuft der Rechner 6std. primestabil.

Welcher Prime95 Test lief?

Guten Tag,
Warum bekomme ich meinen Q9550 nicht stabil ? auf einem P5Q deluxe.Ich lasse Prime95 Custom laufen und sofort Error oder später Freeze warum ?

Meine Bios Einstellungen:

Cpu Ration Setting: 8,5
FSB:450
PCIE Fre.. :100
FSB Strap to NB:333
Dram Fre..: DDR2-1081 aber auch 946 geht nicht
Dram CLK : alles auto
Dram Static Read Control: aus
Dram Read Training: aus
MCM.OC Charger: an

[COLOR="Red"]VCore:1,25-1,38[/COLOR] <-- ausloten mit Prime Small-FFTs
[COLOR="Red"]CPU GTL (0/2): 0,630[/COLOR] <-- ausloten, 0.630 sind standard, passen aber nicht umbedingt
[COLOR="Red"]CPU GTL (1/3): 0,670[/COLOR] <-- ausloten, 0.670 sind standard, passen aber nicht umbedingt ;)
[COLOR="DarkOrange"]CPU PLL:1,50[/COLOR] <-- kann eventuell auf 1.52v gesetzt werden, muss aber nicht
[COLOR="DarkOrange"]FSB Termination:1,20[/COLOR] <-- probier mal 1.22v oder 1.24v aus, quads sind etwas hungriger. GTLs sind in relation zur FSB Termination zu setzen.
[COLOR="DarkOrange"]DRAM Voltage:2,2[/COLOR] <-- wenn 2.2v normal sind, lass sie. denk aber dran, das board overvoltet auf ca 2.28v ;)
[COLOR="DarkOrange"]NB Voltage: 1,26[/COLOR] <-- hier bin ich mir grad nicht sicher, müsste aber eigentlich passen.
[COLOR="Red"]NB GTL Ref.. :auto[/COLOR] <--- auf jeden fall von hand ausloten und einstellen
SB Voltage:1,1
PCIE Sata: aus

LLC: Aus
CPU Spread Spectrum: aus
PICE Spread Spectrum: aus
CPI Clock Skew: auto
NB Clock Skew auto
[COLOR="Red"]CPU Margin: Performance[/COLOR]

Rot Markiertes bitte ändern; orange Markiertes kann geändert werden

gruß
da!mon



[dnl_]

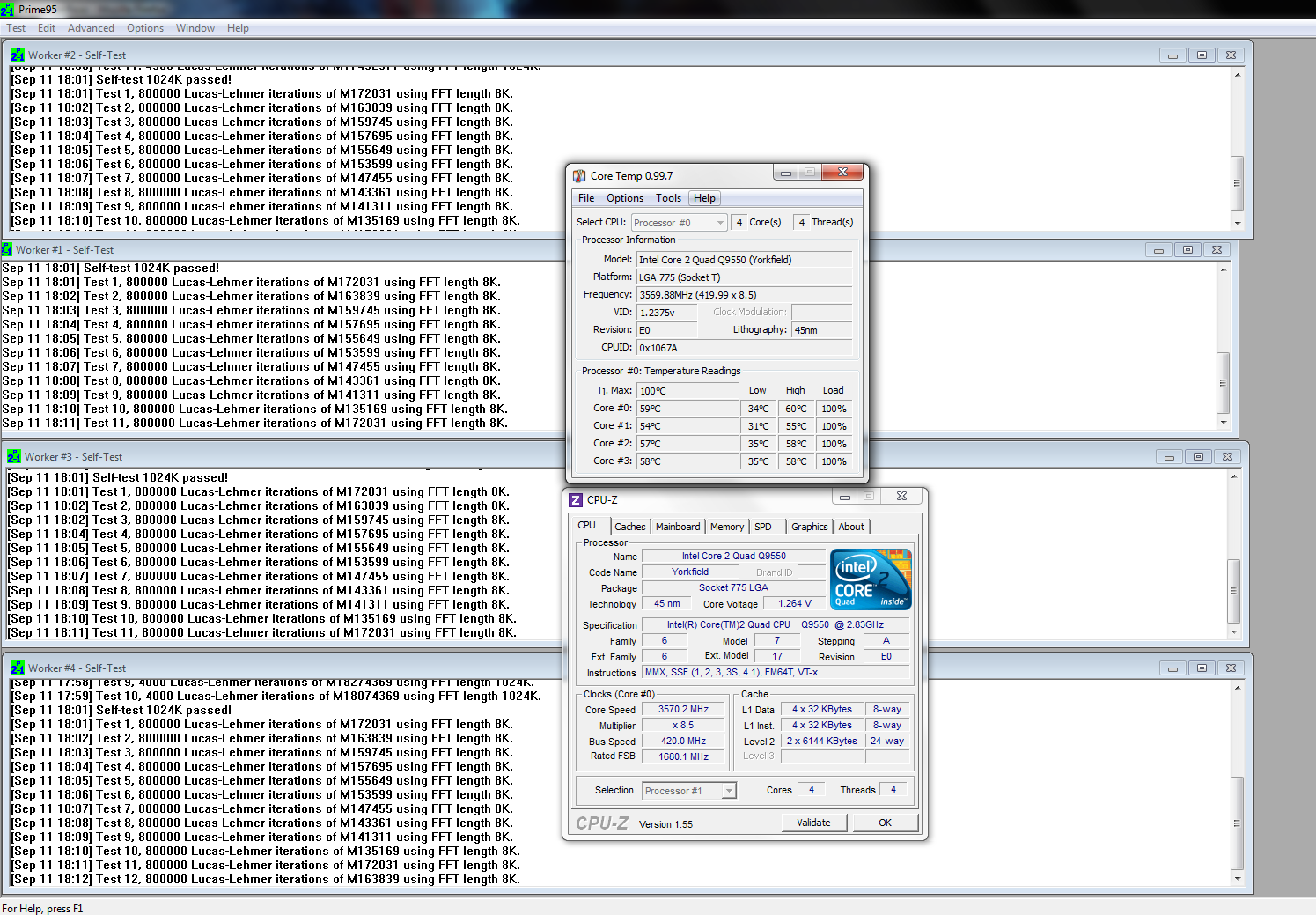

Ich bin auf dem Richtigen weg



[Chriizzz_]

Ja das sieht ja schon besser aus

Aber braucht deine CPU echt soviel Saft für den Takt?
War das mit dem Alten Board auch schon so oder ist das erst mit dem neuen Asus Board so?



[Mr_Blonde]

[...]
Aber braucht deine CPU echt soviel Saft für den Takt?
[...]

Bis 3.83 GHz reicht die Standard Vcore.



[dnl_]

Also ich habe diese Bios einstellungen und 450 packt er nicht mehr er kommt mit den einstellungen bis Test 7 bei Prime Costum was kann ich machen ?! Und mit weniger Vcore bekomme ich Frezze.


Ai Overclock Tuner: Manual
CPU Ratio Setting: 8.5
FSB Frequency: 450
PCIE Frequency: 100
FSB Strap to North Bridge: 333
DRAM Frequency: DDR2-951MHz


DRAM Static Read Control: disable
DRAM Read Training: disable
MEM. OC Charger disable
AI Clock Twister: auto
AI Transaction Booster: [manual] Level 10

CPU Voltage 1.38 bei 1.40 ändert sich nichts
CPU GTL Voltage Reference (0/2) 0.660
CPU GTL Voltage Reference (1/3) 0.690
CPU PLL Voltage: 1.50
FSB Termination Voltage: 1.28
DRAM Voltage: 2.1
NB Voltage: 1.26
NB GTL Reference: 0.67
SB Voltage: 1.1
PCIE SATA Voltage: 1.5

Load-Line Calibration: disable
CPU Spread Spectrum: disable
PCIE Spread Spectrum: disable
CPU Clock Skew: normal
NB Clock Skew: normal
CPU Margin Enhancement: Performance Mode



440 FSB mit 1,36 und den selben Bios einstellungen Stabiel.



[da!mon]

Aber braucht deine CPU echt soviel Saft für den Takt?

3,57GHz @1,264v sind mehr als okay. Mein Q9400 braucht für 3504MHz schon 1,288v

Bis 3.83 GHz reicht die Standard Vcore.

Ist das so?
Was ist denn die Standard-vCore? Oder meinst du VID?

@dani: korrigier die FSB Termination mal etwas nach unten; scheint mir, als wär das zu viel VTT für 450MHz FSB...
Ggf. auch das performance Level auf 12 setzen, es muss nicht krampfhaft auf 10 bleiben: mein E8400 ist inzwischen@14
Vcore scheint mir auch reichlich viel, da passen die GTLs wohl noch nicht ganz...



[Mr_Blonde]

Du hast schon verstanden, was ich meinte.
GTL sollten auf 0.67 stehen.



[dnl_]

@da!mon
Wenn ich den Vcore absetzte bekomme ich entweder sofort einen Error oder halt einen Freez

@Mr_Blonde

Sollen beide GTL's auf 0.67 ??



[Mr_Blonde]

Ja, für alle Cores halt.



[dnl_]

Ja sorry habe das erstemal Asus
Ich werde es mal ausbrobieren



[da!mon]

NEEIIIIIIIIIIIIIIIIN
Um gottes willen, die GTLs sollten NICHT (zwangsläufig) auf 0,67 stehen, gerade beim Quadcore gibt es zwei (als zahl: 2) verschiedene standard-werte: 0,67 und 0,63 - die müssen aber nicht umbedingt auf standard stehen sondern sollten ausgelotet werden --> herumprobieren...

@dani: einen gut sortierten sammler findest du im hwluxx zur P5Q Serie von Asus, da reicht auch schonmal mitlesen um gute ergebnisse zu erzielen

Ausserdem gibts dort nen gutes How-to zu den GTLs, wo erklärt wird, was die GTLs sind und warum sie nicht umbedingt auf 0,67 gefixed werden sollten



[Mr_Blonde]

Der Prozessor lief sowohl auf 4.25, als auch auf 4.36 GHz mit 0.67.
Ich würds damit probieren.



[da!mon]

@Mr_Blonde: weils bei dir so lief, heisst das nicht zwangsläufig, das es bei anderen genauso passt.

Meine settings für den E8400@533*8 sind z.b.:

CPU GTL Voltage Reference (0/2) [0.640]
CPU GTL Voltage Reference (1/3) [0.590]
FSB Termination Voltage [1.26]

die settings für 500*8 sind:

CPU GTL Voltage Reference (0/2) [0.640]
CPU GTL Voltage Reference (1/3) [0.610]
FSB Termination Voltage [1.24]

Die settings für meinen Q9400 hab ich grad nicht per template aufm rechner, dafür müsste ich neu starten, aber ich meine, da is auch schon kein "standard-wert" mehr bei...



[Mr_Blonde]

Wenn andere den selben(!!! nicht den gleichen...) Prozessor haben wie ich, dann liegt die Vermutung nahe, dass sich da nicht viel verändert hat.



[dnl_]

@ Mr_Blonde

Ja genau den gleichen
