[Sammelthread] Intel Core 2 Duo/Quad übertakten - Beginnerfragen (FSB, BIOS, usw.) II

[SkYLinE^]

Hi Leute.. Im Anhang seht ihr die Einstellungen die ich im Bios habe.. Da mein Asus Striker Extreme beim VCore stark untervoltet, steht in der Spalte rechts ein VCore von 1,33 V.. Tatsächlich sind es aber nur 1,23 V.. Meine Frage ist nun, da selbst wenn ich das Teil auf einen VCore von 1,5 V einstelle nicht höher als 2,8 GHz komme, welche Settings ich noch ändern muss.. Ich hab 1066 Ram von Mushkin..



[oldmanhunting]

Erst einmal eine Frage:

Hast Du die anderen Spannungen auf Auto oder Manuel fixiert?

Ist der PCI-E auf 100Mhz fixiert?

Hast Du mit Prime getestet und versucht festzustellen, warum die CPU nicht höher geht?
Es kann ja auch was anderes (NB, RAM....) limitieren.

MfG Mikel



[SkYLinE^]

Das System ist bei 3,8 GHz Primestable.. Höher komm ich nicht weil das Teil sonst einfach nicht mehr startet.. Und der PCI-E takt ist auf 100 gefixt..



[dropback]

Was für einen Ramteiler hast du?



[SkYLinE^]

fsb : Dram --> 16 : 15

EDIT:

Erst einmal eine Frage:

Hast Du die anderen Spannungen auf Auto oder Manuel fixiert?

Alle Spannung außer die RAM Spannung (2,1V) und der VCORE (1,23V) sind auf AUTO.. Ist das tragisch?



[flou]

@ SkYLinE^ Beim Übertakten solttest du die Werte nie auf AUTO lassen, da dan dein MB übervoltet. Dies erzeugt mehr Wärme und ist unter Umständen sehr schlecht für deine Hardware.

Flou

Edit: Unter den Werten verstehe ich die verschiedene Spannungen



[Bohli]

@nfszocker: Vielen Dank an dich übrigends für deine super hilfe!

Hier mal meine ganzen Einstellungen:
Performance Enhance [standard]
Extreme Memory Profile X.M.P. [auto]
(G) MCH Frequency Latch [auto]
System Memory Multiplier (SPD] [2,00B]
DRAM Timing Selectable (SPD) [auto]
Load - Line Calibration [disabled]
CPU VCore 1,25 [normal]
CPU Termination 1,2V [normal]
CPU PLL 1,5V [normal]
CPU Reference 0,760V [normal]
MCH Core 1,160V [normal]
MCH Reference 0,760V [normal]
MCH/DRAM Reference 0,9V [normal]
ICH I/O 1,5V [normal]
ICH Core 1,1V [normal]
DRAM Voltage 2,1V [auto] oder [normal] einstellen?
DRAM Termination 0,9V [normal]
Channel A Reference 0,9V [normal]
Channel B Reference 0,9V [normal]



[nfszocker]

Moin!

DRAM Voltage 2,1V [auto] oder [normal] einstellen?

Weder Auto noch normal, stell 2,10V ein!



[rext3r]

Guten Tag Leute !

Asus P5Q-E,E8400 Y DDR2-1066

Will den Prozessor auf 3,6ghz bringen später noch auf 4Ghz.

Ich habe folgende Fragen:

Welchen Teiler soll ich einstellen damit ich die 1066 ausnutzen kann.(Ram Teiler zeigt er im Bios nicht an aber man kann sichs ausrechnen)
Ich habe folgende Einstellmöglichkeiten 667 800 835 887 1002 1066 1111 1335

Welche Einstellung wäre die geeignetste für mich?

1)
Standard
FSB Frequency 333
DRAM Frequency 667Mhz Teiler1:1

Erhöht
FSB Frequency 400
DRAM Frequency 800Mhz

2)
Standard
FSB Frequency 333
DRAM Frequency 800Mhz Teiler5:6

Erhöht
FSB Frequency 400
DRAM Frequency 961Mhz

3)
Standard
FSB Frequency 333
DRAM Frequency 835Mhz Teiler4:5

Erhöht
FSB Frequency 400
DRAM Frequency 1003Mhz

4)
Standard
FSB Frequency 333
DRAM Frequency 887Mhz Teiler3:4

Erhöht
FSB Frequency 400
DRAM Frequency 1066Mhz

5)
Standard
FSB Frequency 333
DRAM Frequency 1002Mhz Teiler2:3

Erhöht
FSB Frequency 400
DRAM Frequency 1203Mhz

Ich glaube das 4te Beispiel wäre es oder was sagt ihr? Ich bin mir mit dem Teiler nicht sicher(Ich will nichts falsch machen)
Aja und wellche Spannungen dazu müsste ich im Bios einstellen?
Wenn ich theoretisch FSB Frequency auf "532" haben würde komme ich mit dem 1:1 Teiler auf die Dram Frequency von 1066Mhz.









Könnten die Einstellungen so aussehen:
CPU Voltage: 1,3625
CPU GTL 0/2: Auto
CPU GTL 1/3: Auto
CPU PLL Voltage: 1,54
FSB Termination Voltage: 1,24
DRAM Voltage: 2.1
NB Voltage: 1,3
NB GTL Reference: AUTO
SB Voltage: AUTO
PCIE SATA Voltage: AUTO

Load Line Calibration: DISABLED
CPU Spread Spectrum: DISABLED
PCIE Spread Spectrum: DISABLED
CPU Clock Skew : AUTO
NB Clock Skew : AUTO
CPU Margin Enhancement: OPTIMIZED

Bitte um Hilfe

Danke schon mal im Voraus

mfg rext3r



[Dionysos808]

Hallo rext3r,

um Deinen Arbeitsspeicher als DDR2-1066 laufen zu lassen, musst Du ihn nur als solchen einstellen. Also Dein viertes Beispiel. Allerdings könnte es sein, dass es Probleme mit dem 400er Strap gibt, der für diesen Teiler eingestellt wird. Wenn Du den FSB weiter nach oben schraubst, erhöht sich automatisch der RAM-Takt mit, dann wirst Du den FSB:DRAM-Teiler wieder senken müssen. Rechnen musst Du also gar nichts mehr, das übernimmt das BIOS für Dich.
Bei den Spannungen und sonstigen Einstellungen halte Dich an die Vorlage, die ich Dir in Deinem Thread Grundeinstellungen der Spannungen gepostet habe.


Edit:

Könnten die Einstellungen so aussehen:
CPU Voltage: 1,3625
CPU GTL 0/2: Auto
CPU GTL 1/3: Auto
CPU PLL Voltage: 1,54
FSB Termination Voltage: 1,24
DRAM Voltage: 2.1
NB Voltage: 1,3
NB GTL Reference: AUTO
SB Voltage: AUTO
PCIE SATA Voltage: AUTO

Load Line Calibration: DISABLED
CPU Spread Spectrum: DISABLED
PCIE Spread Spectrum: DISABLED
CPU Clock Skew : AUTO
NB Clock Skew : AUTO
CPU Margin Enhancement: OPTIMIZED

Für welchen FSB sollen das die Einstellungen sein? Diese Spannungen sollten für 500 MHz FSB ausreichen. Wenn Du nicht so hoch möchtest, solltest Du versuchen VTT und VNB zu senken, 1,52 Volt VPLL sollten auch ausreichen. Weniger VCore ist natürlich auch immer zu begrüßen.



[b0uncer]

Ich für meinen Teil bin bis jetzt noch nicht wirklich über 4GHz gekommen und wäre echt glücklich, wenn ich meine persönliche Schallmauer von 4,5GHz durchbrechen könnte.
Intel Core 2 Duo E8400 @ ASUS P5Q-E

Meine settings sehen wie folgt aus:

AI Overclock tuner: MANUAL
CPU Ratio Setting: 9
FSB Frequency: 445
FSB Strap to North Bridge: 333
PCI-E Frequency: 100
DRAM Frequency: 1069
DRAM Timing Control: Manual (5-5-5-15)

DRAM Static Read Control: DISABLED
DRAM Read Training: DISABLED
MEM. OC Charger: ENABLED
AI Clock Twister: Lighter
AI Transaction Booster: MANUAL
Performance Level 8
ALL PULL-INS DISABLED

CPU Voltage: 1,3625
CPU GTL 0/2: Auto
CPU GTL 1/3: Auto
CPU PLL Voltage: 1,54
FSB Termination Voltage: 1,24
DRAM Voltage: AUTO
NB Voltage: 1,34
NB GTL Reference: AUTO
SB Voltage: AUTO
PCIE SATA Voltage: AUTO

Load Line Calibration: DISABLED
CPU Spread Spectrum: DISABLED
PCIE Spread Spectrum: DISABLED
CPU Clock Skew : 400
NB Clock Skew : 200
CPU Margin Enhancement: PERFORMANCE

C1E Suppport: DISABLED
Max CPUID Value Limit: DISABLED
Intel Virtualization Tech: DISABLED
CPU TM Function: ENABLED
Execute Disable Bit: ENABLED
Intel Speedsteb: DISABLED
Intel C-state: DISABLED

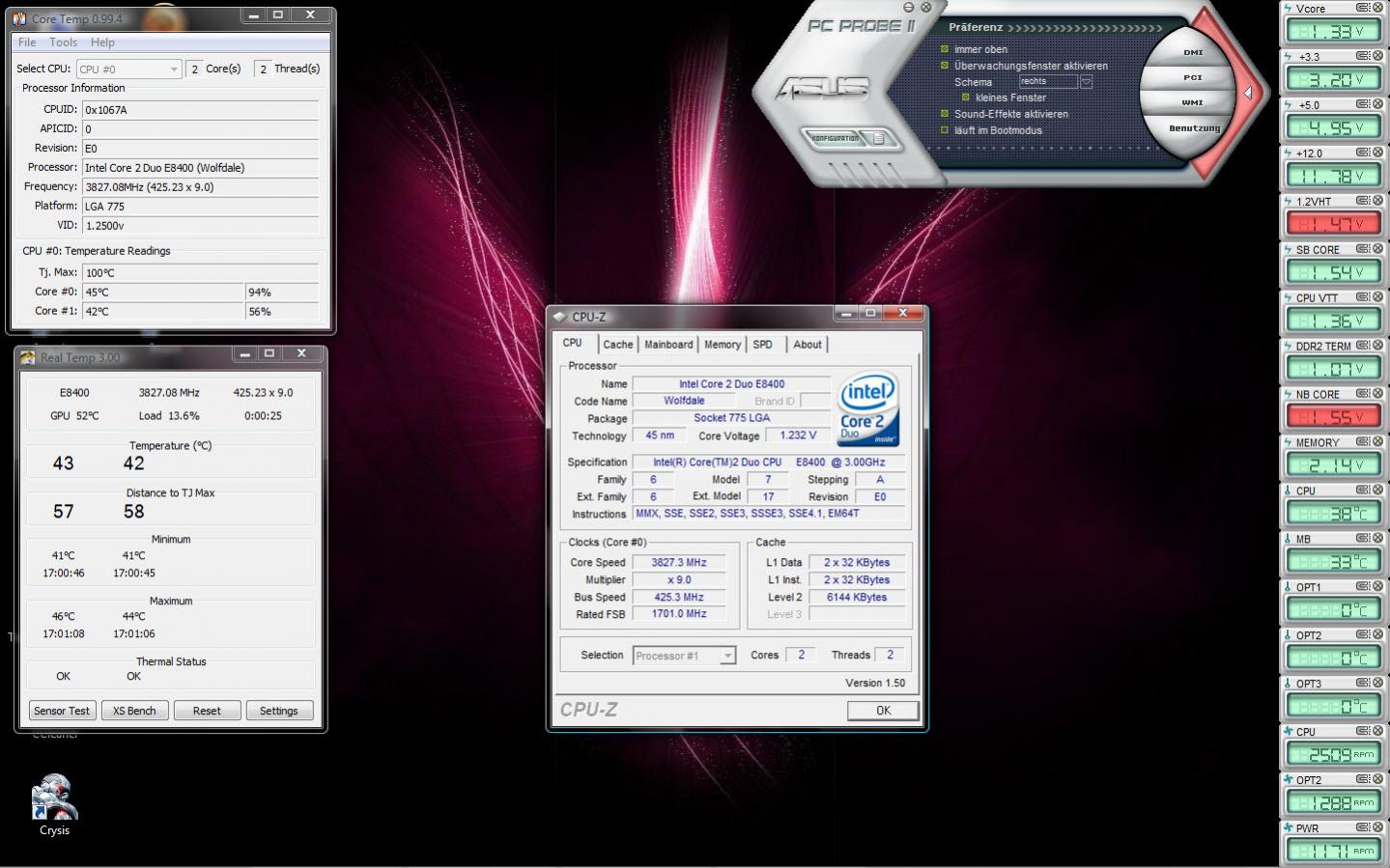

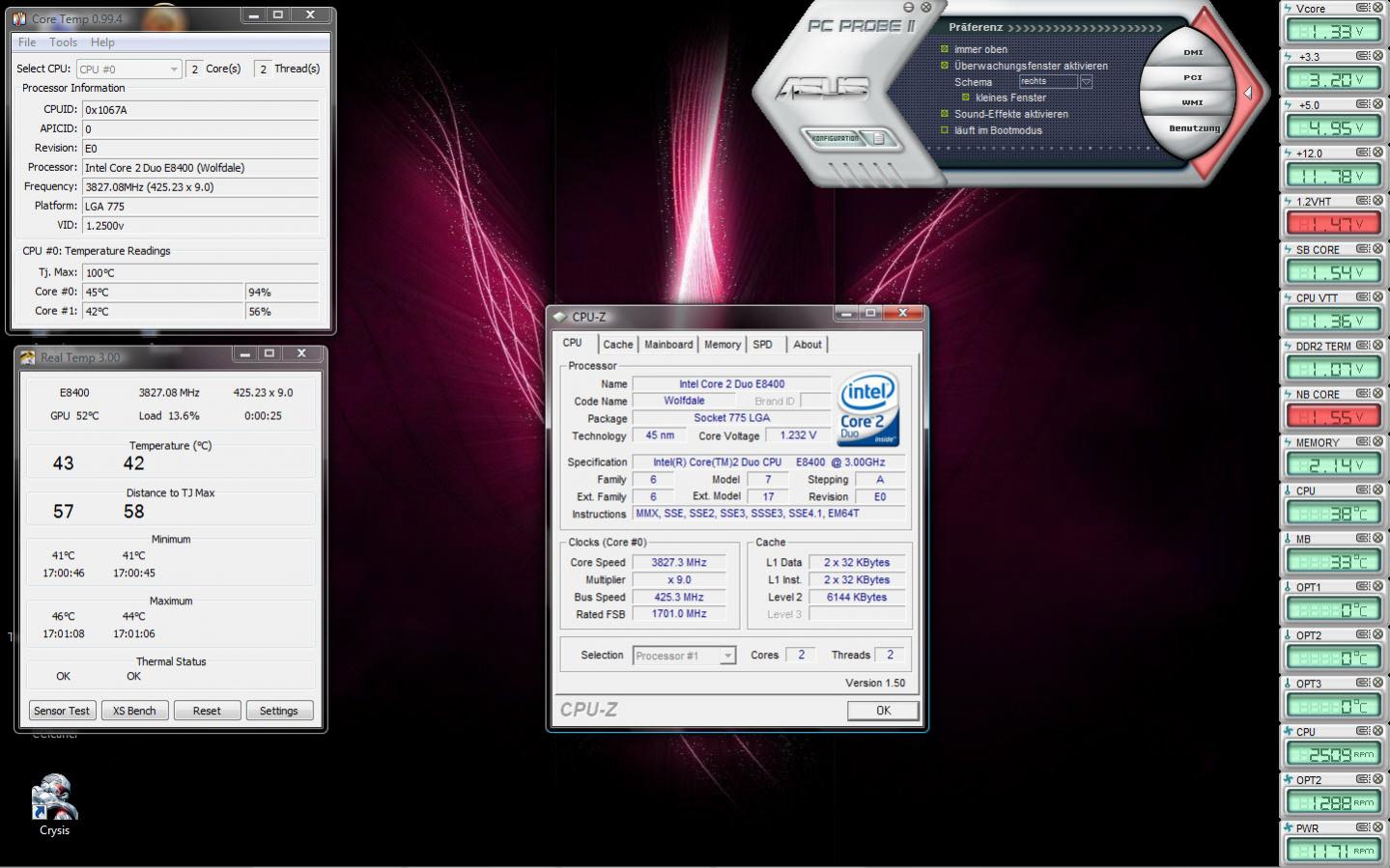

Hier kommt der Screenshot:




Zu meinem Arbeitsspeicher kann ich euch folgende Angaben machen:
RAM: Corsair (PC2-8500)
Size: 2048 MB (2 x 1024MB)
Typ: DDR2-SDRAM Dual Channel
Timing: 5.0-5-5-18
RAM-Takt: 534.0 MHz
Voltage: 2,2 Volt
Ratio: 5:6

Meine restliche Hardware findet ihr hier!



[Dionysos808]

Moin b0uncer,

dazu hatte ich Dir doch in Deinem geschlossenen Thread schon geschrieben?

...
Jedenfalls kommen mir Deine Spannungen für 445 MHz FSB ein wenig hoch vor, für einen FSB von 500 benötige ich weniger. Um höher zu kommen, solltest Du den FSBRAM-Teiler auf 1:1 stellen und das PL erhöhen. Eventuell kannst Du sogar noch VTT und VNB senken. Standardmäßig verabreicht Dein Board dem RAM 1,8 Volt, deshalb solltest Du die VDimm auf 2,12 Volt (= 2,20 Volt (Herstellervorganbe Deines RAM) - 0,08 Volt (Übervolten des Boards)) einstellen. Herumprobieren an den Clock Skews und GTLs kann auch zur Stabilität beitragen. Die angepeilte Schallmauer von 4,5 GHz wirst Du jedenfalls kaum durchbrechen, wenn Deine CPU schon für 4 GHz 1,3625 Volt braucht. Just my two cents...

Einen Beitrag über Dir steht übrigens etwas zu genau Deiner Board-CPU-Kombination. Klick mal den Link Grundeinstellungen der Spannungen, da habe ich ein paar Richtwerte hineingeschrieben.



[be quiet!]

So Leute hab die CPU jetzt auf 1,287v laufen.
und bis jetzt small noch keinen Fehler

CPU-Z zeigt eine ganz andere Spannnung an als im BIOS??



[Dionysos808]

Hallo ATI Elite,

eine Minute Prime sind auch nicht besonders aussagekräftig. Lass den Small-Test zumindest eine halbe Stunde laufen, um halbwegs sicher zu sein, dass die VCore ausreicht - falls sie ausreicht, weiter senken und wieder testen. Abschließend dann mit "Custom" (Häkchen bei "Run FFTs in-place") testen.
Prime95 Anleitung: Prime95 HowTo, Wie bekomme ich meinen PC stabil nach OCen?

Dass CPU-Z eine andere Spannnung anzeigt als im BIOS eingestellt, liegt am VOffset (und VDroop).
Hier eine Erklärung: VCore: Warum VDroop und VOffset doch gut sind!



[be quiet!]

das weiß ich auch , hab es die ganze zeit am laufen



[rext3r]

@Dionysos808 die Einstellungen waren bei einem auf FSB 440 eingestellt.
und danke dir, werde mich nach den Richtwerten wie du schon in Grundeinstellungen der Spannungen gepostet hast halten.

Könnten die Einstellungen so aussehen:
CPU Voltage: 1,3625
CPU GTL 0/2: Auto
CPU GTL 1/3: Auto
CPU PLL Voltage: 1,54
FSB Termination Voltage: 1,24
DRAM Voltage: 2.1
NB Voltage: 1,3
NB GTL Reference: AUTO
SB Voltage: AUTO
PCIE SATA Voltage: AUTO

Load Line Calibration: DISABLED
CPU Spread Spectrum: DISABLED
PCIE Spread Spectrum: DISABLED
CPU Clock Skew : AUTO
NB Clock Skew : AUTO
CPU Margin Enhancement: OPTIMIZED



[be quiet!]

1erster kern nach 30min fehler -.-



[Dionysos808]

@ rext3r:
Willst Du noch weiter hoch? Ich vermute mal, Du willst die 4 GHz knacken. Dafür bräuchtest Du 445 MHz FSB, und die sollten mit Deinen Boardspannungen locker drin sein, vermutlich brauchst Du aber gar nicht so hohe Spannungen (---> VTT und VNB senken, VPLL auf 1,52 Volt). Für einen FSB von 500 könnten diese Spannungen schon reichen, so ein hoher FSB braucht aber viel Feintuning und somit Zeit, bis er im Kasten ist. Ich würde den FSB und die dazugehörigen Spannungen mit 6er Multi und Prime "In-place large FFTs" ausloten, später dann den Multi auf den gewünschten Wert setzen und mit "Small FFTs" die VCore prüfen.

@ ATI Elite:
Ich wollte es ja auch nur mal am Rande anmerken. Hoffentlich hat zumindest der Link zum Thema VOffset geholfen.


Edit:

1erster kern nach 30min fehler -.-

Dann wirst Du wohl die VCore ein wenig erhöhen müssen.



[be quiet!]

lol voll die montagscpu was,
mehr als 1,287 volt ums stabil zu bekommen-.-
omg



[oldmanhunting]

@ATI Elite
Da muss ich Dir recht geben. Du brauchst ganz schön Vcore.

Du lässt aber schon den small FFT laufen!?

Habe die selbe VID wie Du 1,250V und stelle im Bios für 3,6Ghz 1.120V ein.

Bei 3,8GHz stelle ich 1.225V ein, was nach VDrop unter Last 1,18V wird.

MfG Mikel
