[Sammelthread] Intel Core 2 Duo/Quad übertakten - Beginnerfragen (FSB, BIOS, usw.)III

[Jenergy]

@dirky8:

hübsche Sache bei meiner NB bräucht ich schon LN2 für Temperaturen um 50°C ne, so schlimm isses nich. Aber der Kühler auf der NB wird bei 1.12V schon 55°C warm. Möchte gar nicht wissen, wie's mit 1.3V aussieht



[Whitecker007]

Wie warm wird eine NB im durschnitt bei 1.4v?



[Jenergy]

@Whitecker007:

Bei der NB weiss ichs wie gesagt nicht genau. Und 1.4V hatte ich noch nicht drauf



[Rey Bangs]

ok vorneweg ich will meine cpu übertakten hab sowas aber leider noch niemals gemacht...

hab als cpu: intel e8400
board: gigabyte GA-P31-DS3L (nur zur info)
das dumme is das der multiplikator bei maximal x7 liegt warum???
(er springt immer zwischen x6 und x7)


wo kann ich den multiplikator festlegen??



[Jenergy]

@Rey Bangs:
Dass sich der Multiplikator im idle-Modus absenkt sollte die Speedstep-Technologie von Intel darstellen. Auch die VCore wird leicht gesenkt und dadurch minim Strom gespart...

beim Übertakten helfen dir besser DS3L-Spezialisten, ich kenne mich mit den Gigabyte-Boards nicht so gut aus du könntest allerdings n'paar Bilder von deinem BIOS posten. Vielleicht kann ich dir dann etwas weiter helfen.



[Whitecker007]

Gigabrite ist nichts anderes wie Asus,man muss GTL`s einstellen und Spannungen anpassen^^,aber ein Bios Screen wäre wirklich nicht von Nachteil.

Anbei zwei gute Thread`s

Prime95 HowTo, Wie bekomme ich meinen PC stabil nach OCen?​

[How to:Intel Übertakten]​



[Jenergy]

@Whitecker007:

Ok, wollte nur nichts riskieren die Links sollte man irgendwie in die Überschrift einbinden können; brauchst du ja fast jedes mal neu zu posten



[Dionysos808]

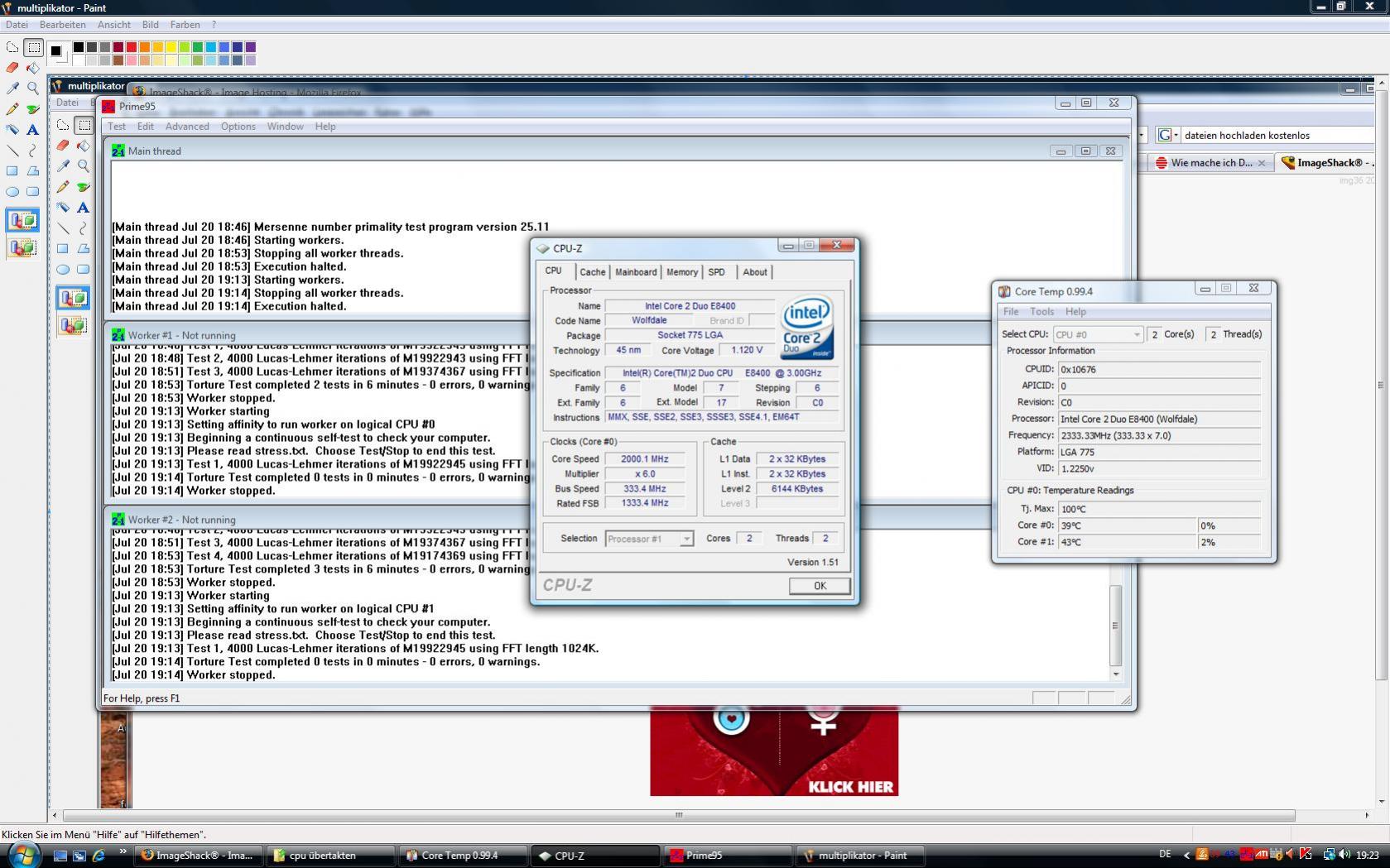

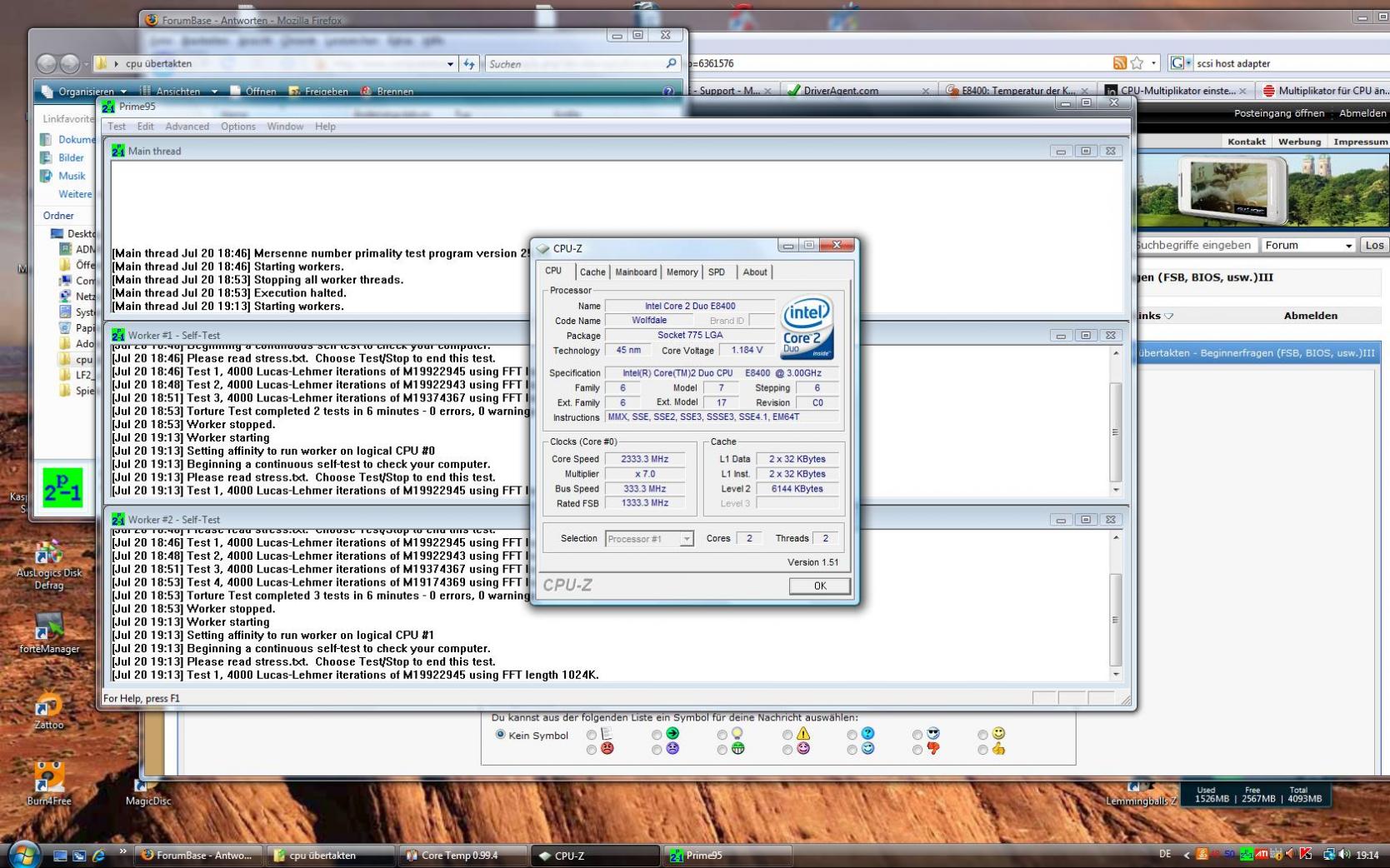

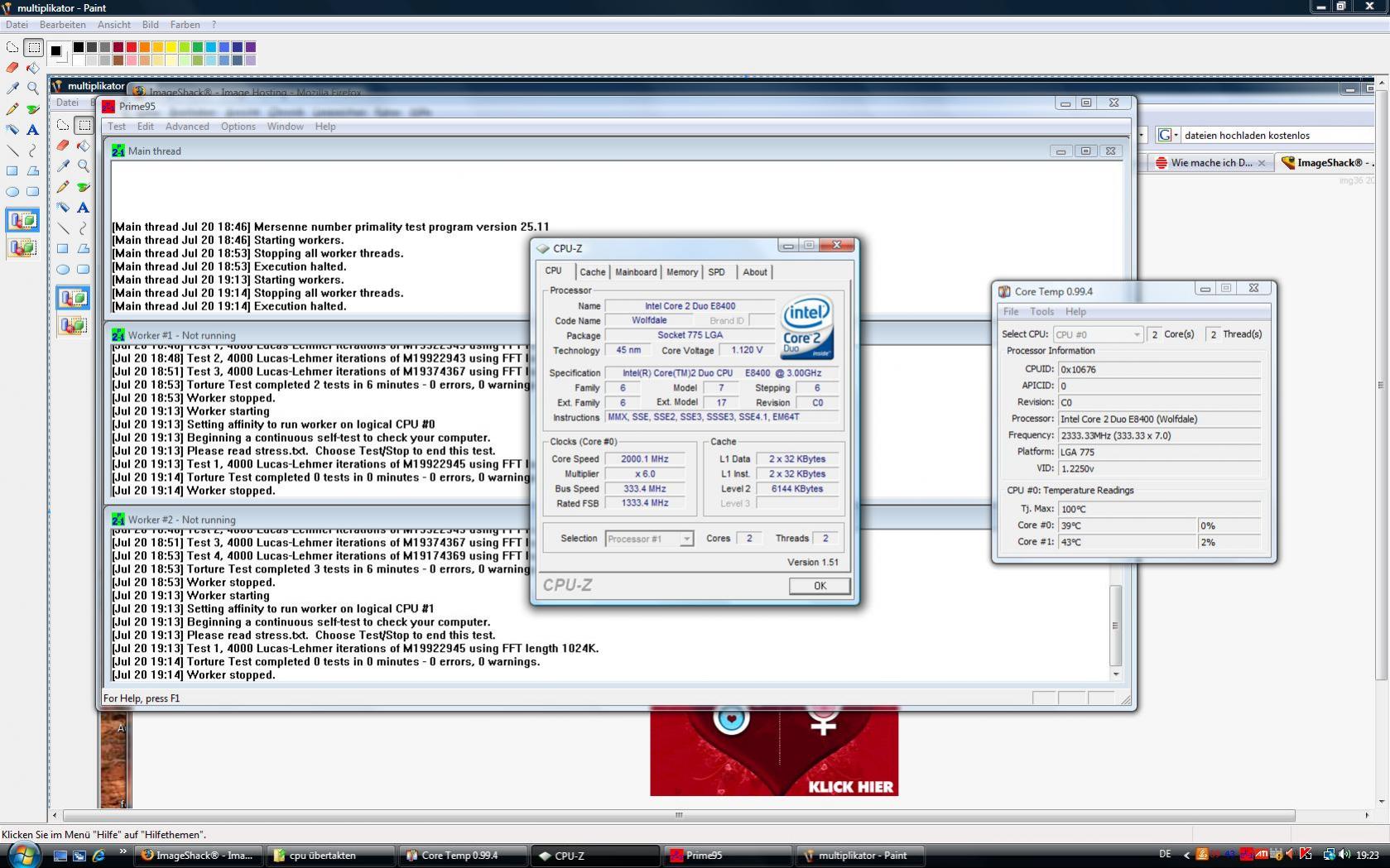

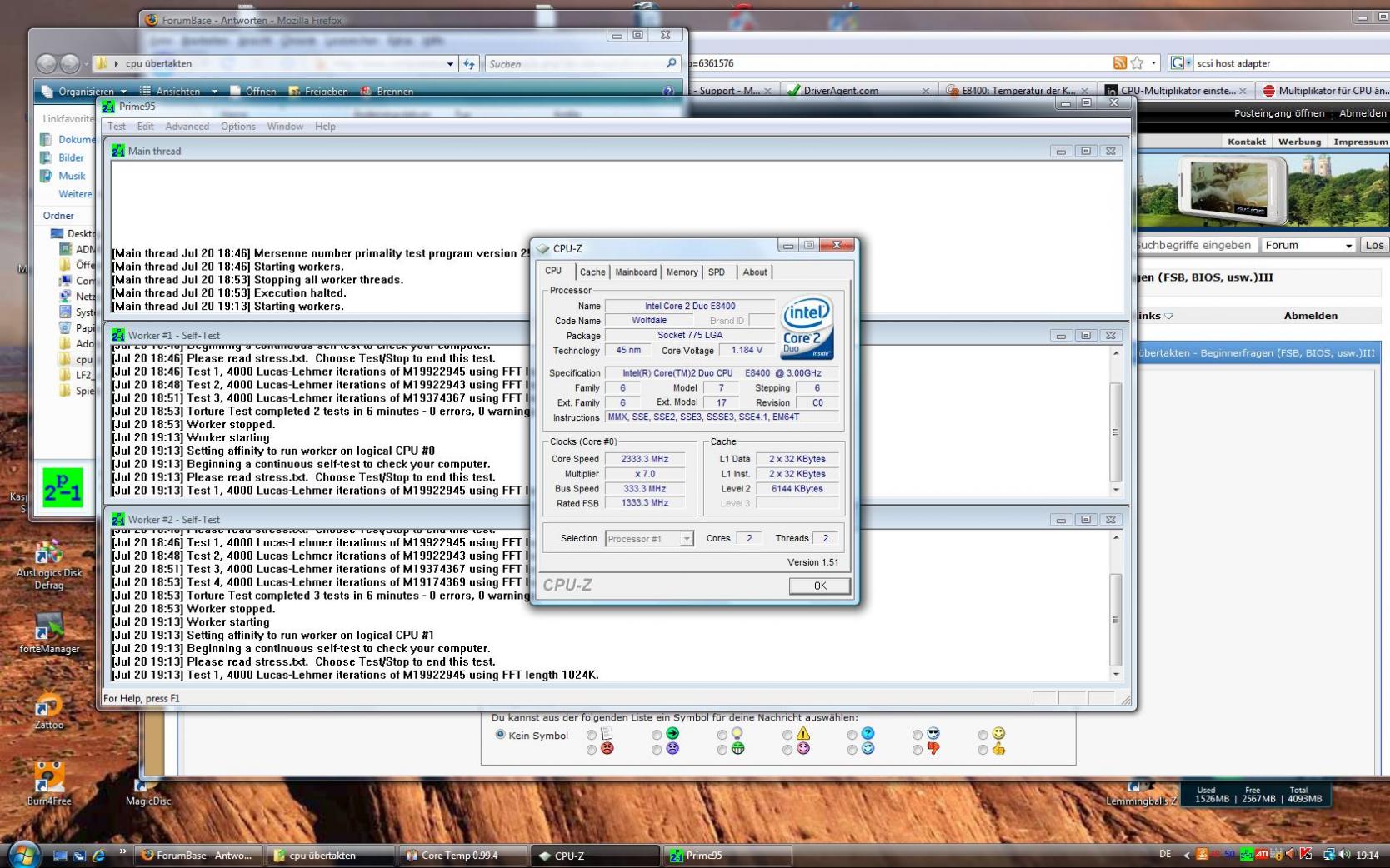

Die CPU läuft doch aber unter Last nur mit 7er Multiplikator, wie man auf einem der beiden Screenshots sieht.


@ Rey Bangs:

Ein Blick ins Handbuch kann nicht schaden, um die Frage zu klären, wo man den Multiplikator einstellen kann.
Steht der denn vielleicht sogar auf 7? Wenn nicht, könnte ein CMOS-Clear - sowieso zu empfehlen - oder das Aufspielen des neuesten BIOS helfen (wieder Handbuch). Bilder von Deinem BIOS wären wirklich hilfreich.



[ultra]

Servus,

ich bin gerade dran meine CPU kurze Zeit auf etwa 4,6 bis 4,7GHz zu bekommen um SuperPI 1M mal rennen zu lassen.
Leider komm ich max. nur bis zum Startbildschirm von Windows, daraufhin folgt ein Bluescreen (85%ige Wahrscheinlichkeit) oder ein Freeze (15%ige Wahrscheinlichkeit).
In der Folge poste ich euch mal meine Settings:

Ai Overclock Tuner [Manual]
OC From CPU Level Up [Auto]
CPU Ratio Setting [09.0]
FSB Strap to North Bridge [400MHz]
FSB Frequency [515]
PCIE Frequency [100]
DRAM Frequency [DDR2-1030MHz]
DRAM Command Rate [2N]
DRAM CMD Skew On Channel A [Auto]
DRAM CMD Skew On Channel B [Auto]
DRAM CLK Skew on Channel A [Normal]
DRAM CLK Skew on Channel B [Normal]
DRAM Timing Control [Manual]
CAS# Latency [ 5 DRAM Clocks]
RAS# to CAS# Delay [ 5 DRAM Clocks]
RAS# PRE Time [ 5 DRAM Clocks]
RAS# ACT Time [15 DRAM Clocks]
RAS# to RAS# Delay [Auto]
REF Cycle Time [Auto]
Write Recovery Time [Auto]
READ to PRE Time [Auto]
READ to WRITE Delay(S/D) [Auto]
WRITE to READ Delay(S) [Auto]
WRITE to READ Delay(D) [Auto]
READ to READ Delay(S) [Auto]
READ to READ Delay(D) [Auto]
WRITE to WRITE Delay(S) [Auto]
WRITE to WRITE Delay(D) [Auto]
WRITE to PRE Delay [Auto]
READ to PRE Delay [Auto]
PRE to PRE Delay [Auto]
ALL PRE to ACT Delay [Auto]
ALL PRE to REF Delay [Auto]
Ai Clock Twister [Strong]
Ai Transaction Booster [Auto]
CPU Voltage [1.475000]
CPU PLL Voltage [1.60V]
North Bridge Voltage [1.51V]
DRAM Voltage [2.10V]
FSB Termination Voltage [1.40V]
South Bridge Voltage [1.075V]
SB 1.5V Voltage [1.50V]
Loadline calibration [Disabled]
CPU GTL Voltage Reference [0.63x]
NB GTL Voltage Reference [0.67x]
DRAM Controller Voltage REF [Auto]
DRAM Channel A Voltage REF [Auto]
DRAM Channel B Voltage REF [Auto]
CPU LED Selection [CPU Voltage]
NB LED Selection [North Bridge Voltage]
SB LED Selection [South Bridge Voltage]
Voltminder LED [Disabled]
CPU Spread Spectrum [Disabled]
PCIE Spread Spectrum [Disabled]
CPU Clock Skew [Delay 400ps]
NB Clock Skew [Delay 100ps]

Mir ist klar das einige Settings riskant sind - daran soll es nicht liegen.
Vielleicht sehe ich den Wald vor Bäumen nicht, aber an was kann es liegen?
Die Hardware seht ihr in der Signatur.
Einen FSB von 511MHz schaffe ich, alles darüber hinaus nicht.

Wäre um konstruktive Kritik und den ein oder anderen sinnvollen Rat dankbar

Gruß
ultra

Ergänzung (20. Juli 2009)

Kleines Update!

Folgende Settings habe ich geändert und der Rechner ist ohne jegliche Pixelfehler, welche vorher vorhanden waren, hochgefahren:

Ai Clock Twister [Moderate]
CPU Voltage [1.475000]
CPU PLL Voltage [1.60V]
North Bridge Voltage [1.49V]
DRAM Voltage [2.00V]
FSB Termination Voltage [1.30V]
CPU Clock Skew [Delay 500ps]

Gruß
ultra



[Rey Bangs]

ok da mein pc gerade im bios ist schreibe ich mal über meinen lappi

im bios ist folgende option aktiviert:

cpu enhanced halt (c1e)

eig dürfte es ja keine auswirkungen haben aber mal gucken wies ohne läuft...

digicam hab ich im mom nicht da und anders kann man keine fotos vom bios machen oder??

ok hab mich nen bissel im bios durchgearbeitet und tatsache

CPU clock Ratio x7

^^
na dann weiter gehts, danke für die hilfe (war ja einfacher als gedacht;-)



[Jenergy]

@Rey Bangs:

Ne, Screenshot geht nich. Doch könntest du mal schaun, was beim Multi steht?

Folgende Settings habe ich geändert und der Rechner ist ohne jegliche Pixelfehler, welche vorher vorhanden waren, hochgefahren:

des hat wenig mit der CPU zu tun jedenfalls ab dem Windows-Betrieb...



[dirky8]

@ultra

Probier mal von strong to light^^net so streng

Trans act booster auf manuell und 9 oder 10

PLL auf 1,52V, Erhöhung bringt eh nix bei dualcore, eher schädlich

LLC auf enabled, für nen superPi run kann die das schon ohne Schäden, und die CPU V auf 1,45 fixen, bis 1,55 würde ich gehen aber vorsichtig! Kühlung der CPU und NB sowie SPAWAS Pflicht!

CPU clock skew 200 und nb skew auf 200 oder 100 und GTL´s anpassen nach unten



[Rey Bangs]

ok jetzt bin ich nen bissel verwirrt
ich seh nicht so richtig in meinem BIOS durch,
zur info(falls das was bringt):
- BIOS Part Number 6A790g0w
- BIOS Version F8

system memory multiplier (spd)

<-- da kann ich werte von 2.00 bis 3.00 eintragen
ich hab 4gb arbeitsspeicher mit timings von 5-5-5-18 400mhz ramtakt

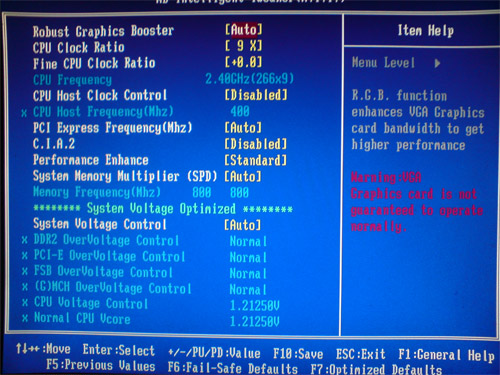

mein bios sieht so ähnlich aus...



[Jenergy]

@Rey Bangs:

Stell mal bei "CPU Clock Ratio" oder ähnlich "9x" ein. SPD ist wie du gesagt hast Verhältnis zwischen FSB und DRAM. Normalerweise ist der auf 2 oder 2.4



[Rey Bangs]

ja multiplier hatte ich schon geregelt (x9)

wenn ich sdp auf 2.4 stell blinkt eine warnung auf

system voltage not optimized!!

ich hab aber bei

CPU Voltage Control auf 1.22500V

bei coretemp sind die optimal

edit:
Folgende Einstellungen musst du ebenfalls fest im BIOS einstellen:
* PCI Takt: 33MHz
1.wo kann ich das einstellen?
2.ist der CPU Host Frequenzy der FSB

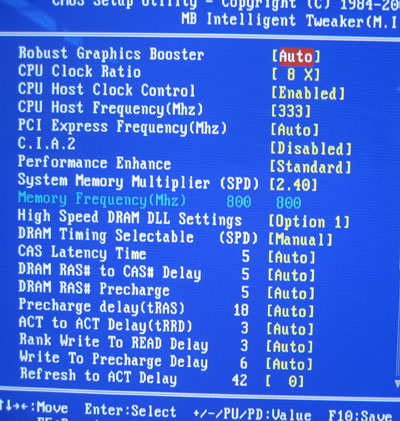

hab das fast perfekte foto gefunden nur bei mir fehlt die einstellungsmöglichkeit:

fine cpu clock ratio



[ultra]

Hey,

Probier mal von strong to light^^net so streng

Bei [Light] fährt die Kiste nicht mehr hoch - Bildschirm bleibt schwarz.

Trans act booster auf manuell und 9 oder 10

Hab ich versucht. Seitdem ich jedoch mein P5E auf Rampage Formula geflasht habe, ist das Mainboard ganz empfindlich im Bezug auf den Performance Level. Ergebnis: Bildschirm bleibt schwarz.

PLL auf 1,52V, Erhöhung bringt eh nix bei dualcore, eher schädlich

Setze es mal runter und schaue mir das Ergebnis an, wobei ich in diversen Foren gelesen habe, dass bei einem FSB von über 500MHz die PLL Voltage nach oben angepasst werden musste.

LLC auf enabled

Hab ich immer aus - bin ich kein Freund von! Meiner Meinung nach unnötig!

die CPU V auf 1,45 fixen, bis 1,55 würde ich gehen aber vorsichtig! Kühlung der CPU und NB sowie SPAWAS Pflicht!

Kühlung habe ich immer im Auge - alles im grünen Bereich!

CPU clock skew 200 und nb skew auf 200 oder 100 und GTL´s anpassen nach unten

Bei niedrigeren Skews fährt der Rechner nicht hoch - Bildschirm bleibt schwarz.
Die GTL's kann ich noch anpassen, wobei mir das grundsätzlich bloß Vorteile bringt um eine niedrigere VCore zu erreichen und ich eh nur einen fixen Run mit SuperPI haben möchte.


Vorab schonmal Danke

Gruß
ultra



[Rey Bangs]

wo kann ich den ram teiler einstellen? oder hab ich was falsch verstanden?



[dirky8]

ÄHH, warum fragst du denn dann, wenn du alle tipps in den Wind schlägst?

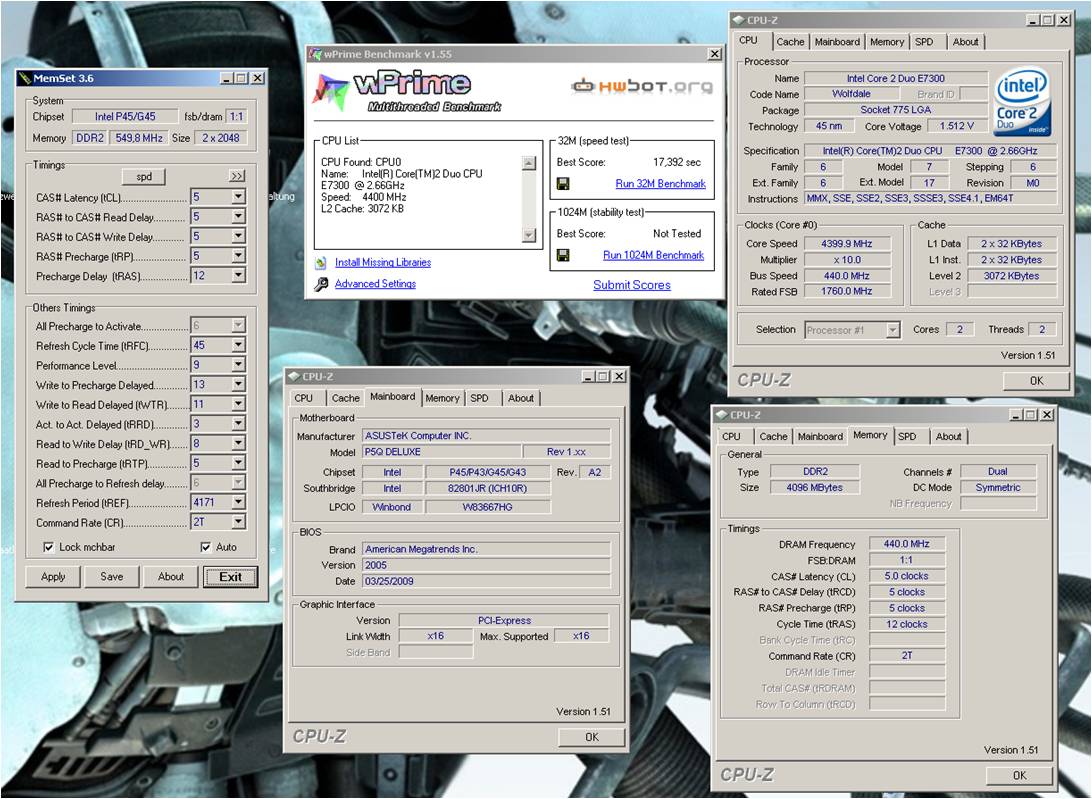

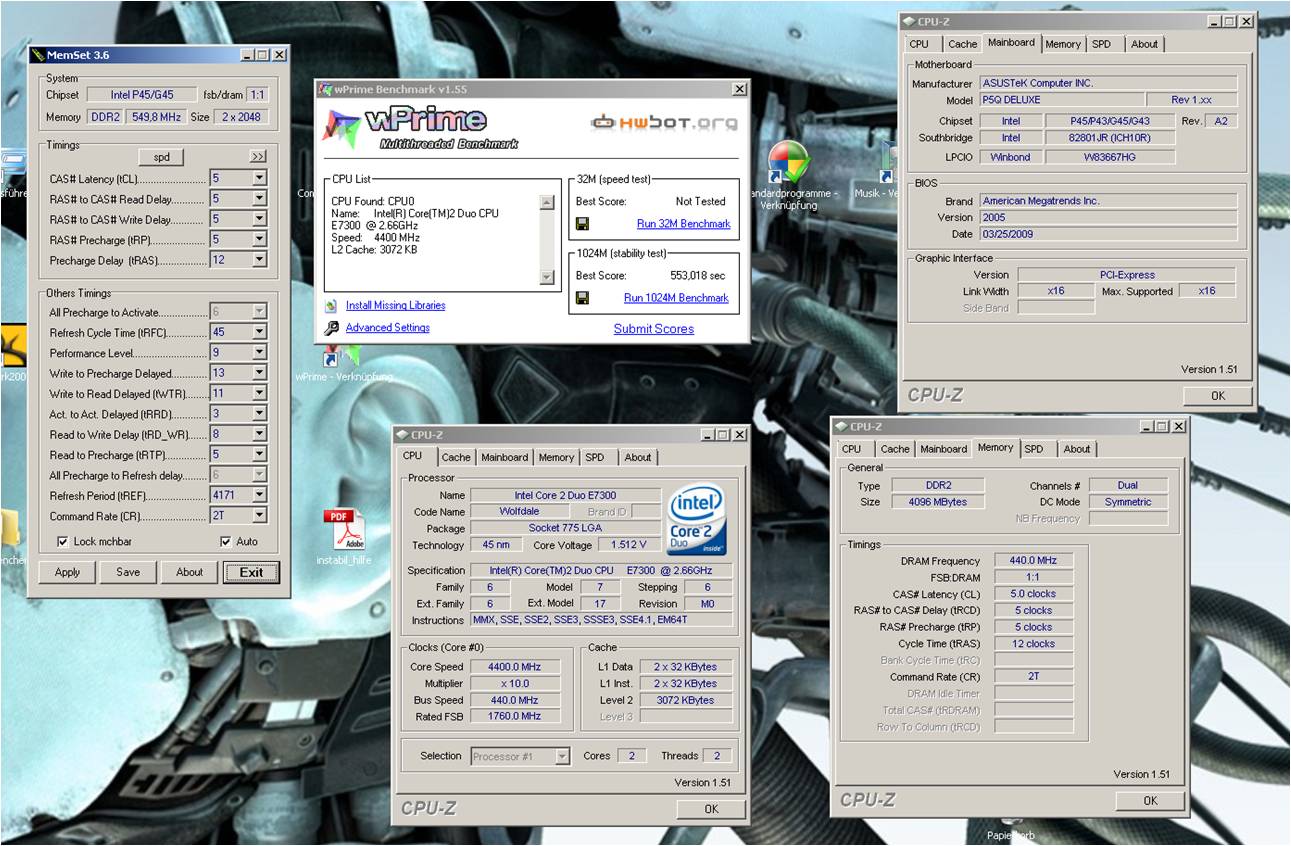

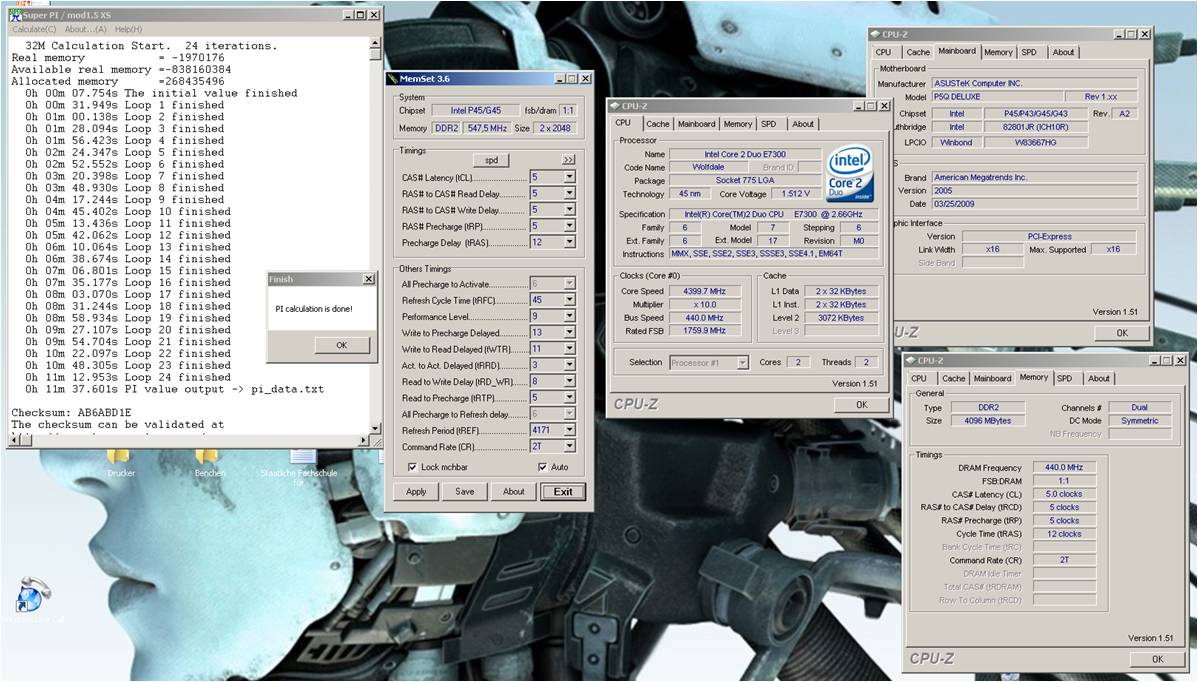

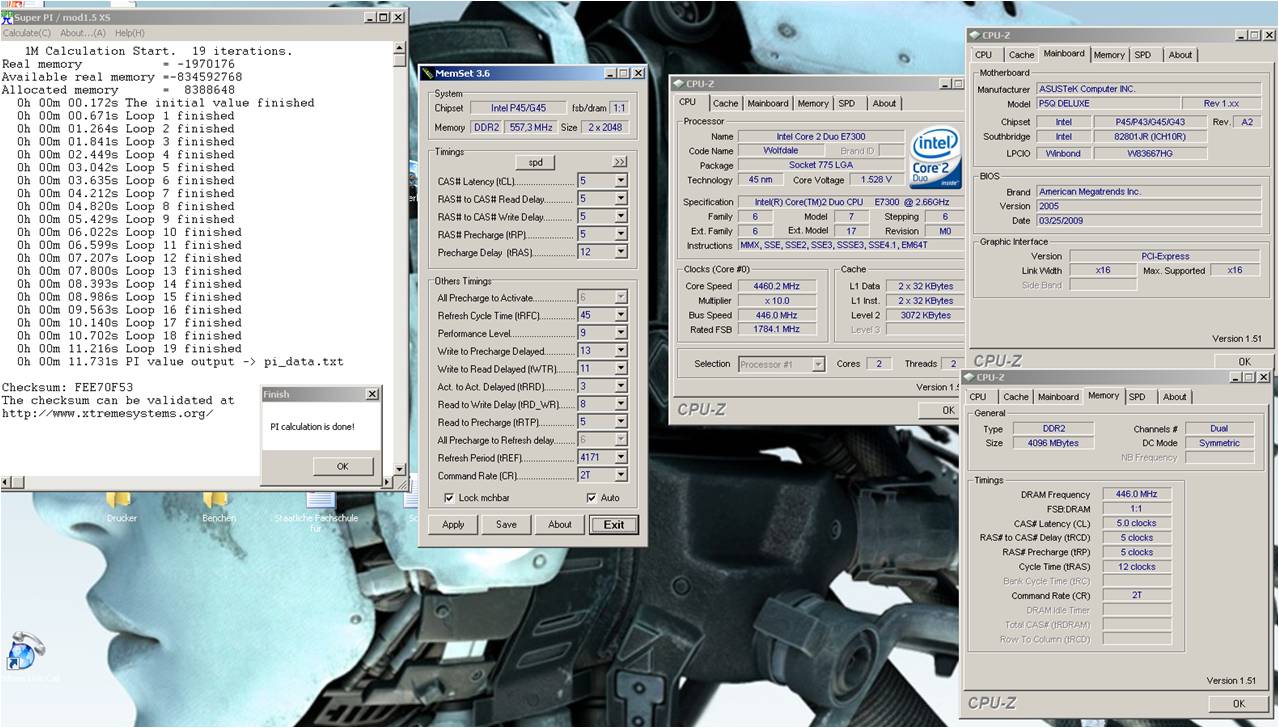

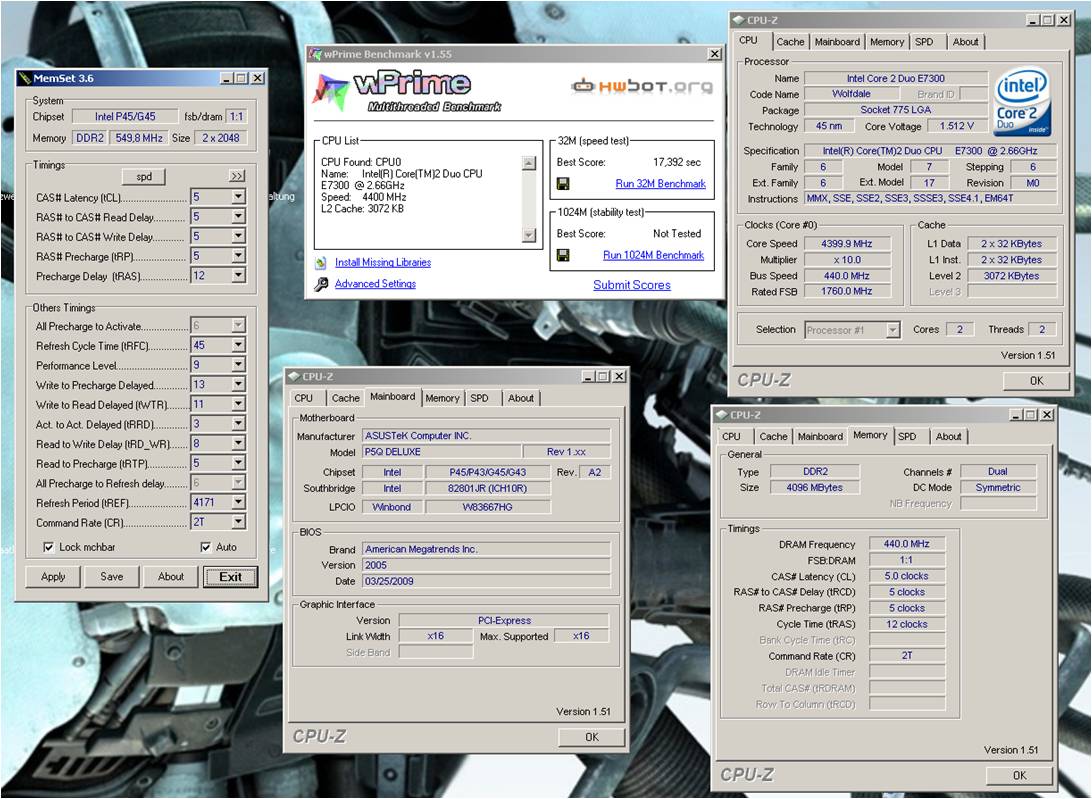

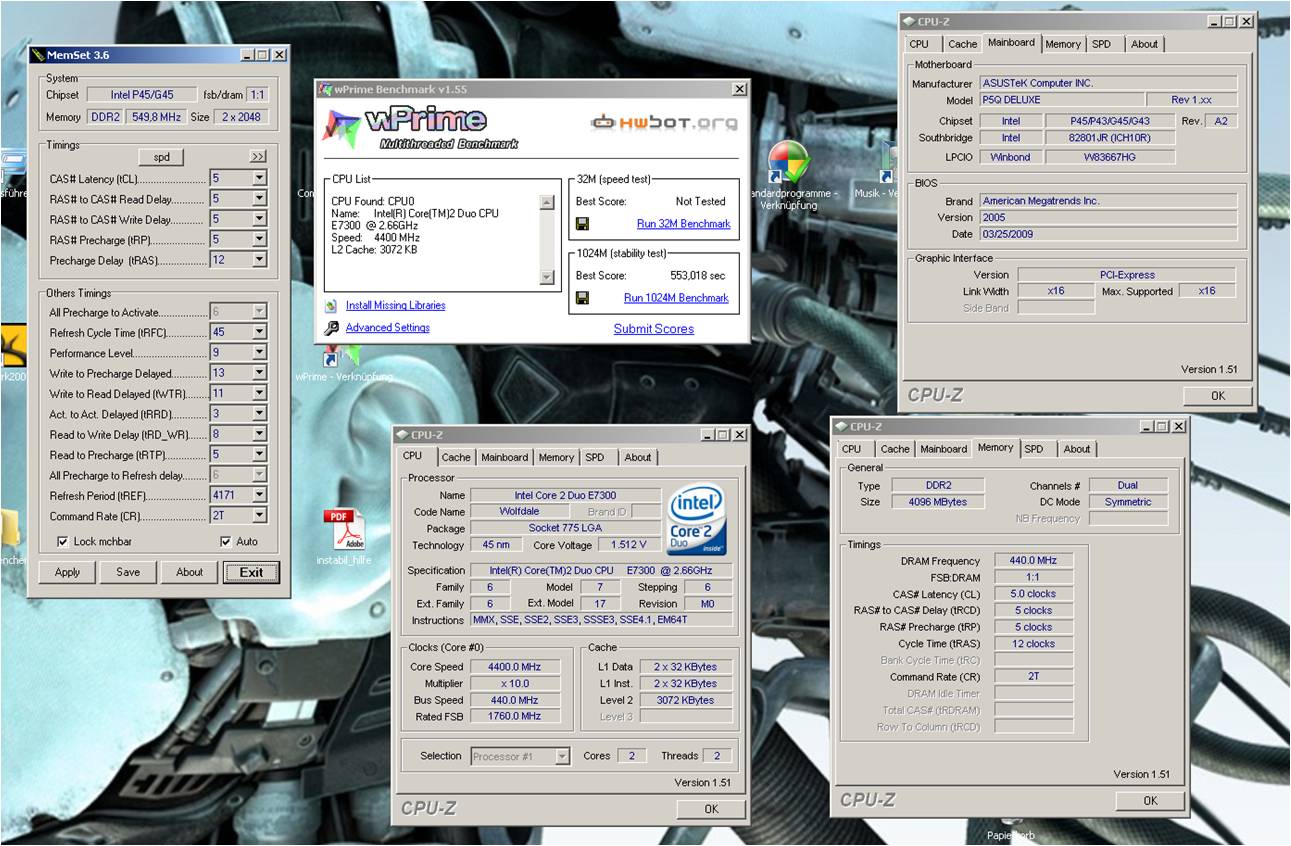

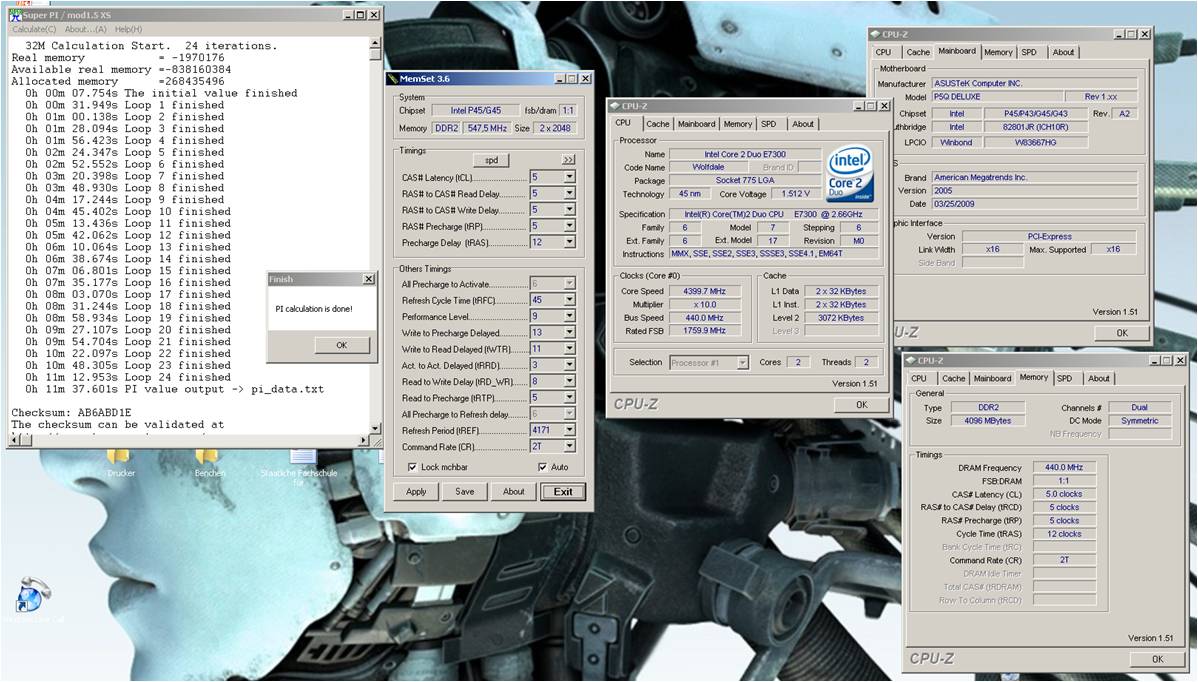

meine screens kannste dir mal anschauen, ist auch ne Asus bios(ami glaube ich), ich weiß glaube von was ich rede.

Ergänzung (21. Juli 2009)

UNd GTL´s opti schon im Grundgedanken niedrigeren Vcore aber bei hohen FSB Pflicht. UNd nen geflashten Board würde ich eh nicht über den Weg trauen^^

Ergänzung (21. Juli 2009)

Bei dem E7300 haste die Wall bei 450 board geht bis knapp 500 mit 8400



[Whitecker007]

Rey Bangs

Also,ich sag dir jetzt was du ändern sollst danach lüppt das ganße auch denke ich.

System Voltage Control Enabled

CPU Host Clock Control Enbaled

PCIe Freuenz 100

System Memory Multiplier auf 2.00b erstmal

DDR2 Voltage Da musst du auf deine Arbeits Speicher kucken da steht drauf was du den zumuten kannst,aber musst du aber nich bei Teiler 2.00b also hier sollten 2.0v ausreichen

FSB over Voltage Normal

[G]MCH Overvolateg Control Normal

CPU Voltage Control musst du selber wissen 1.20v sollten ausreichen

Versuch es mal so,sollte eigentlich laufen sollte ich nichts vergessen haben.

mfg white



[dirky8]

@ultra
Und mit skews von 400 geht der prozzi ganz aus dem Takt
